какие хомуты лучше ставить на пыльник шруса

Типы хомутов шруса и инструмент для натяжки хомута

Как то не касался этой темы до замены пыльника, решил накатать небольшую статейку.
Лично я знаю 4 типа хомутов используемые при установке фордовских пыльников ШРУСА:
1) Еврохомут

2) Ленточный (безразмерный) хомут

4) сплошной хомут — ставится на оригинальных фордовских шрусах ( не знаю его названия)
выглядит сплошным, с одной стороны похож на ласточкин хвост, с другой стороны обратная часть.

Плюсы хомутов 1,2,4 — они практически не влияют на балансировку ШРУСА, №3 червячный в теории может повлиять на балансировку (появится вибрация) ШРУСа, на практике ставят и червячные, т.к. масса болтика ничтожно мала. И тянется червячный обычной отверткой.
Минусы хомутов 1,2,4 — требуется спец. инструмент для натяжки, в случае #3 дисбаланс и на некоторых авто может цеплять болтиком за рычаг.
Для тех кто хочет по феншуй — ставить на пыльник ШРУСА стоит первые два хомута. Хомут №4 я в продаже не встречал. Мб где и продается.

Инструмент для затяжки хомутов:
1) Для затяжки еврохомута — тянем хомут, насколько затянется:

далее берем что то типа такого — в продаже продается как устройство для затяжки хомутов(но можно и тупыми кусачками — главное не срезать прямоугольник под корень), как вариант круглогубцы. Пассатижи не подойдут.
2) Для затяжки ленточного хомута — продается вот такой вот инструмента

3) Для затяжки червячного используем головку или крестовую отвертку

4) Инструмент для хомутов сплошного типа мне найти не удалось, посему их отправил в помойку.

П.с. пластиковые хомуты не считаю за хомут для шруса.

Источник

Ликбез для логановодов-чайников по замене хомутов шруса на примере General Ricambi…

Друзья, всем большой привет со Святого Белогорья!
Являясь сам еще реальным чайником по многим вопросам эксплуатации и техобслуживания наших замечательных железных французов и обретя небольшой позитивный опыт выхода из различных неприятных ситуаций, хочу им поделиться с такими же первопроходцами, как и я. Итак…
Предыстория… В последнее время так получается, что многие (для большинства пустяковые) вопросы в техническом обслуживании мне приходится скрупулезно пропускать через себя, изучая все буквально до мелочей… Так (комически) приключилось с полностью заблокированной задней дверью, а теперь и новая история с левым приводом General Ricambi, которые уже много лет успешно ставит Логан-гараж, а мне возьми — и попадись экземпляр с криво поставленным хомутом, который через 2000 км засопливил… Как я уже писал в своем бортовике — на 98850 км у меня треснул от времени внутренний пыльник левого оригинального привода и едва не вытекло масло из КПП — благо, вовремя заметил после загородной поездки… В ЗИПе лежал бюджетный, но неплохо зарекомендовавший себя (по мнению Логан-гаража) итальянский привод General Ricambi, который и был оперативно установлен в сервисе на следующий день.

Из-за своей автолюбительской недозрелости я не проверил затяжку хомутов и даже не осмотрел их как следует, при том, что читал ранее на форуме Логан-клуба, что многие на них сразу меняют хомуты. Мой мастер (при всем уважении к нему) тоже этому моменту не уделил должного внимания. В итоге, из под криво установленного итальяшками хомута, после 2 тыс. пробега стало сочиться трансмиссионное масло, причем не слабо — собираясь в висячие капли и постепенно заливая маслом мою усиленную защиту «Шериф».

Визит в сервис — первый и второй… Естественно, выявив утечку масла из коробки, медлить с визитом в сервис было нельзя… Но и ехать в сервис нужно было уже с необходимым ЗИПом — на тот момент я еще не знал, что явилось причиной течи, то ли хомут прослаб, то ли подшипник пыльника засопливил… Свой старый оригинальный привод, после трещины в пыльнике, я бюджетно восстановил установкой нового пыльника LEX, а вот выбрать качественный хомут оказалось посложней… Но так как время тянуть было нельзя, то самым надежным на тот момент хомутом показался мне червячный или винтовой — заехал в Автосеть-31 и взял парочку подходящих по размеру фирмы Norma. Прибыв в сервис, было установлено, что причина течи масла — именно в прослабленном затяжном хомуте Ricambi, который использовать вторично (выпрямлять и затягивать) желания не было. В тот момент я вообще как-то скептически отнесся в данному виду крепежа шрусов, поэтому поставили винтовой, затянули хорошенько, покрутили приводной вал — подшипник не сопливит — в итоге, довольный таким простым и бюджетным решением, я покинул территорию сервиса… Теперь в мой ежедневный осмотр автомобиля был включен осмотр пыльника левого привода, с выворотом рулевого колеса вправо и заглядываем на карачках в колесную нишу, сопровождая осмотр вспышками мобильной фотокамеры… Первые пару недель было сухо, но затем пыльник вновь заблестел масляными каплями…((

Решил изучить форумы — отрицательных отзывов по винтовым хомутам, к сожалению, на тот момент не обнаружил. Заехал в «Круиз» и попросил показать имеющиеся в наличии хомуты для шрусов, показали ленточный — показался вообще хлюпким, да и как затягивать его без спецприспособы, на ум не пришло… В итоге, осмотрев аналог установленной Нормы, узрел в его окружности слабое место под самим затягивающим винтом — этакую впадинку и решил, что именно из-за недотяжки пыльника в данном месте и происходит со временем утечка масла. Решил искать винтовой хомут, но уже другого производителя с идеальной окружностью — и нашел похожий в магазине «Мастер-матиз» на Корочанской. Снова визит в сервис, где мне уже предложили сразу поставить старый восстановленный привод, а не экспериментировать с хомутами. Но что-то мне подсказывало, что General Ricabi еще мне должен послужить, а старый мы всегда успеем поставить…) В результате поставили новый винтовой… И снова — ежедневные осмотры пыльника с фотовспышками, и опять пару недель все было замечательно. Я даже уже почти успокоился, решив, что проблема наконец-то грамотно устранена. И вот, недавно, во время замены масла ДВС в сервисе у своего старого друга-одноклассника, решил снять защиту картера чтобы проверить затяжку болтов нижней подушки ДВС (гитары), смазать болты защиты медной смазкой перед зимним сезоном, ну и конечно более пристально осмотреть Ахилесову пяту своего Наполеона — внутренний пыльник левого привода. И что же я увидел — снова сопли из-под пыльника со стороны приводного вала! Настроение снова упало…(( Проверили его затяжку — оп-па., затяжка прослабленная… Затянули с Эдиком как положено, по максимуму. И вновь понеслись ежедневные осмотры пыльника с фотовспышками…
Визит в сервис третий (надеюсь окончательный)… Теперь уж я решил более серьезно изучить теорию и практику использования хомутов для крепежа шрусов, просидев для этого пару-тройку вечеров в интернете. Автомобиль использовал в обычном ежедневном режиме, даже рискнул свозить семью в Праздник Архистратига Михаила на Его Святой Источник в деревню Кострому, что недалеко от легендарного Прохоровского поля.

Кстати, после данной поездки затянутый нами хомут снова прослабился и засопливил, но к тому моменту я уже кое-что для себя уяснил и готовился к новому визиту в сервис, теперь уже, надеюсь — окончательному…
Итак, в автомобиле используются, в основном, несколько видов хомутов:
1. Самые простые — пластиковые. Применяются, в основном, для стяжки проводов электропроводки, крепежа различных пластиковых элементов подкапотного пространства, реже — для пыльников рулевой рейки.
Достоинства: дешевизна, простота монтажа.
Недостатки: при низком качестве пластика на морозе могут лопнуть.
2. Вышеупомянутые винтовые металлические (червячные) — в основном идут на замену заводским самозатяжным (пружинным), применяются для крепежа патрубков систем охлаждения и кондиционирования.

Достоинства: простота применения.
Главным недостатком, который стал причиной течи в моем случае, явилась чувствительность к вибрациям и, как следствие, прослабление винтовой затяжки. В связи с этим, использование их в шрусах крайне не желательно.
3. Самозатяжные металлические (пружинные) — идут, как правило, как оригинальные заводские на крепеж патрубков систем охлаждения и кондиционирования.

Достоинства: простота монтажа и надежность крепежа, мнократность использования.
Недостатки: дороговизна и явная непригодность для шрусов, из-за неудобства установки…
4. Ленточные металлические хомуты — являются одним из самых надежных заводских видов крепежа пыльников шруса, при условии качества стали самой ленты и затяжки ее специальным инструментом. Данный вид крепежа применялся на оригинальных пыльниках шруса Фазы-1 и оправдал себя на 100%.

Достоинства: надежность крепежа.
Недостатки: необходимость инструмента для установки и его дороговизна, сложность установки непосредственно на автомобиле.
5. Зажимные металлические хомуты — данный вид крепежа используется также для шрусов, идет сейчас на оригинальных приводах Renault, на аналогах различных производителей.

Достоинства: простота и надежность крепежа.
Недостатки: при низком качестве металла данный хомут со временем прослабляется, также требует аккуратности и точности при установке и затяжке.
Существует еще целый ряд различных видов хомутов, но из всего их многообразия нам подходят два вида — ленточный и зажимной. Так как ленточный требует дополнительного недешевого специнструмента, то данный вариант я сразу отмел. Решил искать качественный затяжной хомут, желательно универсального размера и я таковой нашел — немецкой фирмы Febest, из качественной упругой нержавеющей стали, которых парочку и заказал в нашем автомагазине. Для качественной затяжки данного хомута заранее подготовил необходимый инструмент (на фото) и созвонился со своим верным другом Эдиком.

Установка прошла, в принципе нормально, но необходимо соблюсти некоторые нюасы… Первое — хомут Febest нужно подрезать, убрав лишнюю длину, иначе вы его не сможете предварительно хорошо поднатянуть. Второе — монтаж прямо под автомобилем удобней производить на подъемнике и вдвоем, так как при предварительной натяжке хомута он часто сбивается с одной стороны вкось, и вы без напарника этого вовремя не обнаружите. Так мы первый хомут затянули, не заметив перекоса с противоположной стороны — решили поставить как положено имеющийся в наличии запасной, не тратя время на выпрямление первого. И третий нюанс — это конечно наличие под рукой удобного инструмента: различного вида пассатиж, кусачек, а лучше спец. щипцы для затяжки хомутов. В общем, после такого продолжительного поиска решения, хомут, Слава Богу, был установлен! Надеюсь, что теперь он прослужит достаточно долго.

Прошу прощения за утомительное повествование по, казалось бы, пустяковой проблеме — думаю, что кому-то мой опыт окажется полезным и он избежит таких длительных перипетий с поиском и выбором единственного верного решения…
Храни все Господь Бог в пути!

Источник

Хомуты пыльников ШРУСа

Решил написать небольшую статейку про хомуты, которыми крепятся пыльники ШРУСов на своих местах. Поскольку квадроцикл эксплуатируется в грязи, очень важно следить за состоянием самих пыльников, ну и конечно же, за тем, чтобы они были надёжно зафиксированы и исключали попадание болотно-глиняной жижи в узел.

Мне попались три подходящих хомута, два из них шли вместе с пыльниками, третий я просто купил в магазине для сравнения. И конечно же, каждому хомуту – свой инструмент для работы.

Самый удобный и надёжный хомут – это штатный. Он, во-первых, застёгивается максимально плотно, во-вторых, является многоразовым, и если его как-то специально не ломать, выдерживает множество снятий и установок.

Чтобы снять или надеть штатный застёгивающийся хомут, никакого специнструмента не нужно, потребуются лишь переставные клещи. У хомута есть два специальных выступа, именно их и нужно сдавливать клещами, пока хомут полностью не застегнётся (или не расстегнётся). Сразу замечу, что пассатижи не годятся, так как усилие требуется существенное. Я даже клещами работаю, нажимая на самые концы их ручек, иначе силы рычага просто не хватает. И конечно же, их губки должны быть острыми.

Вот так выглядит застёгнутый штатный хомут, оба его замочка зафиксированы. В общем, берегите штатные хомуты – они самые лучшие.

Если вы покупаете нештатный пыльник (например, фирмы Maruichi 1-56), то в комплекте может идти ленточный хомут. Такой хомут затягивается пассатижами. Нужно максимально вытянуть его, а затем загнуть кончик.

Хомут застёгнут. Лишнюю часть ленты нужно обрезать. К сожалению, такой хомут сложно использовать повторно. И затянуть его так же сильно, как штатный, не получится.

Ну, а если уж совсем нет ни одного специального хомута, а пыльник посадить на что-то надо, то можно купить червячный хомут (для широкой стороны пыльника – размером 60-80). Он затягивается отвёрткой, либо торцевым ключом с головкой на 7.

Затянуть его можно очень хорошо, это плюс. Но у такого хомута есть два минуса. Во-первых, он чуть шире, чем канавка в пыльнике (это касается большого хомута).

Во-вторых, большой червячный хомут категорически не годится для использования на внешнем ШРУСе, так как его винтовой механизм упрётся в элемент кулака.

А ещё некоторые квадроциклисты сажают пыльники на пластиковые хомуты-стяжки. Но это уже совсем экзотика.

Берегите свои ШРУСы! 🙂

Внимание: данная статья и изображения в ней являются объектами авторского права. Частичное или полное воспроизведение на других ресурсах без согласования запрещено.

Источник

m_homutov

Мир хомутов отвечает

Мир хомутов для мира людей

Очень часто мы слышим, такие вопросы-обсуждения автомобилистов: «Можно ли взамен металлического хомута использовать пластиковый?», «Какой хомут на шрус лучший?», «А проволокой можно?»…, «Можно ли ставить на пыльники ШРУСов винтовые хомуты?». Обсудим этот вопрос по порядку, по очередности поступающих вопросов.

Можно ли взамен металлического хомута использовать пластиковый?

Во-первых: на практике мы не встречали, чтобы прозводители оригинальных или неоригинальных запчастей комплектовали пыльники, ШРУСы или привода в сборе пластиковыми хомутами.

Во-вторых: пластиковые хомуты могут быть различного качества (хрупкие, очень мягкие, ненадежный замок и т.д.), а металл – есть металл! А главное, хомуты используемые для фиксации пыльника шруса должны не только удерживать пыльник на полуоси и препятствовать смещению, но и обеспечивать герметичность. Если с «удержанием» пластик более-менее справится, то с «герметичностью» могут быть вопросы.

А проволокой можно?

Касательно проволоки… Это как изобретать велосипед… Нужно подобрать соответствующую проволоку по диаметру. Чтобы была не сильно мягкая – не тянулась излишне, не очень «сталистая», иначе при стягивании и пыльник прорежет. Также, необходимо иметь «соответствующую сноровку».

Можно ли ставить на пыльники ШРУСов винтовые хомуты?

При использовании винтовых (червячных) хомутов речь идет в основном о двух моментах: не будет ли «винтик» цепляться за что-нибудь, и появится ли на больших скоростях вибрация от дисбаланса.

Ответ на все эти вопросы напрашивается один: если существует специальные «хомуты пыльника ШРУС» предназначенные для крепления и фиксации пыльников, то их и надо использовать!

Есть два типа хомутов пыльника ШРУС. Выглядят они вот так.

На фото 1 представлен хомут с так называемый П-образным замком. Данный хомут легко устанавливается на пыльник и поджимается или специальными щипцами-обжимкой ли обыкновенными клещами. Надежность гарантирована.

На фото 2 изображен хомут «ленточного типа», с его установкой, у новичков, обычно возникает вопрос: «а как его затянуть, и какую необходимо создать степень затяжки?». На этот вопрос есть несколько вариантов ответа.

Профессиональный (фото 2): затяжка осуществляется при помощи специального приспособления. С его помощью создается необходимое натяжение ленточного хомута пыльника ШРУС, с последующим обрезанием излишка хомута. Надежность фиксации высокая.

Кустарно-профессиональный (фото 3): тоже, спецприспособление изготовленное из подручных материалов. Принцип работы тот-же. Качество затяжки отличное.

Дилетантский (фото 4): натягиваем, загибем, фиксируем. При таком способе качественно затянуть хомут пыльника ШРУС практически не возможно.

Но тем не менее есть довольно много мастеров СТО, которые любят работать именно с «ленточными» хомутами.

Оба эти типа хомутов изготовлены из правильно подобранных материалов и обеспечивают необходимую жесткость и возможность пластической деформации при затягивании.

И П-образный и ленточный хомуты являются универсальным. Имея всего два типоразмера мы можем при их помощи зафиксировать пыльники с внутренним диаметром от 18мм до 110 мм. Для диаметров меньше 20 мм и более 110мм целесообразно использовать все-таки «ленточные» хомуты.

Примечания ООО Мир хомутов
Мы не рекомендуем П-образный хомут с перфорацией. Так же его не рекомендуют производители пыльников и автомобилей. Дело в том что конструкция этого хомута предусматривает крючки для фиксации направленные вниз в сторону резинового пыльника. Очень вероятно повреждение пыльника. Идеальным решением для пыльника из синтетической резины и термоэластопласта являются П-образные хомуты с 3-4 отверстиями, при этом крючок фиксатора должен загибаться вверх, в сторону противоположную от резинового патрубка. Эти хомуты сжимаются клещами и их невозможно перетянуть. Для пыльников из термоэластопласта используются более толстые и широкие хомуты, обычно шириной до 10мм и толщиной 1 мм.

Для пыльников их натурального каучука лучше подходят ленточные хомуты с пряжкой. Дело в том, что эти хомуты намного более эластичные, чем пыльники из синтетического каучука и их невозможно повредить даже при очень сильной затяжке.

Источник

Замена наружнего ШРУСа. И снова на нейлоновых стяжках!

Ну чтож. Когда меняли ШРУС слева, я уже видел, что пыльник второго подходит. Замена наружнего ШРУСа (и немного о скотче на пыльнике)

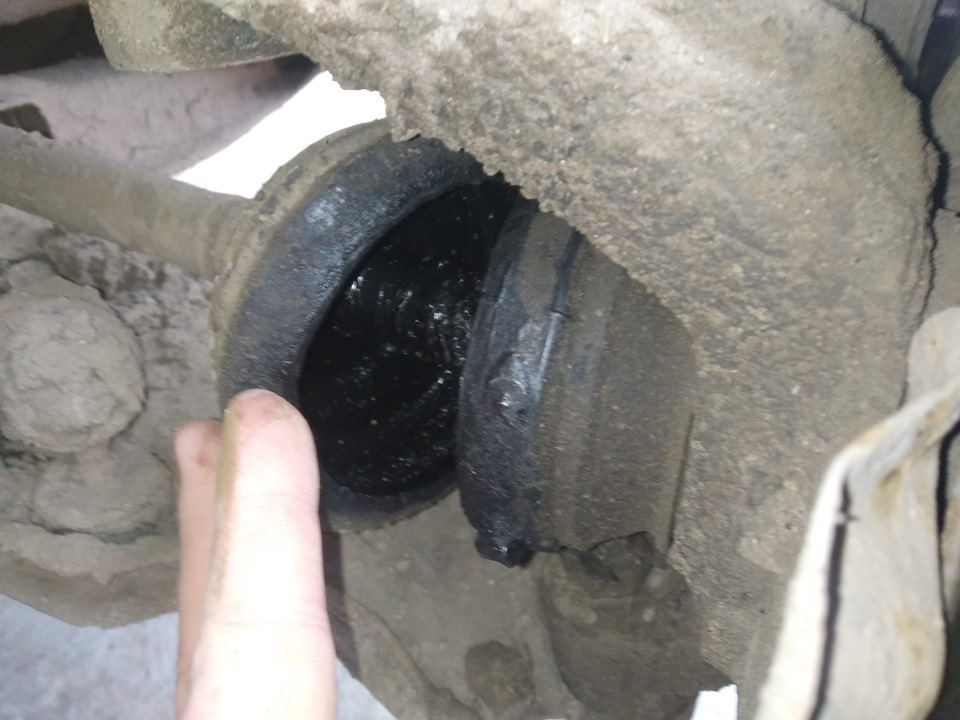

Ну, собственно через пол года он и кончился.

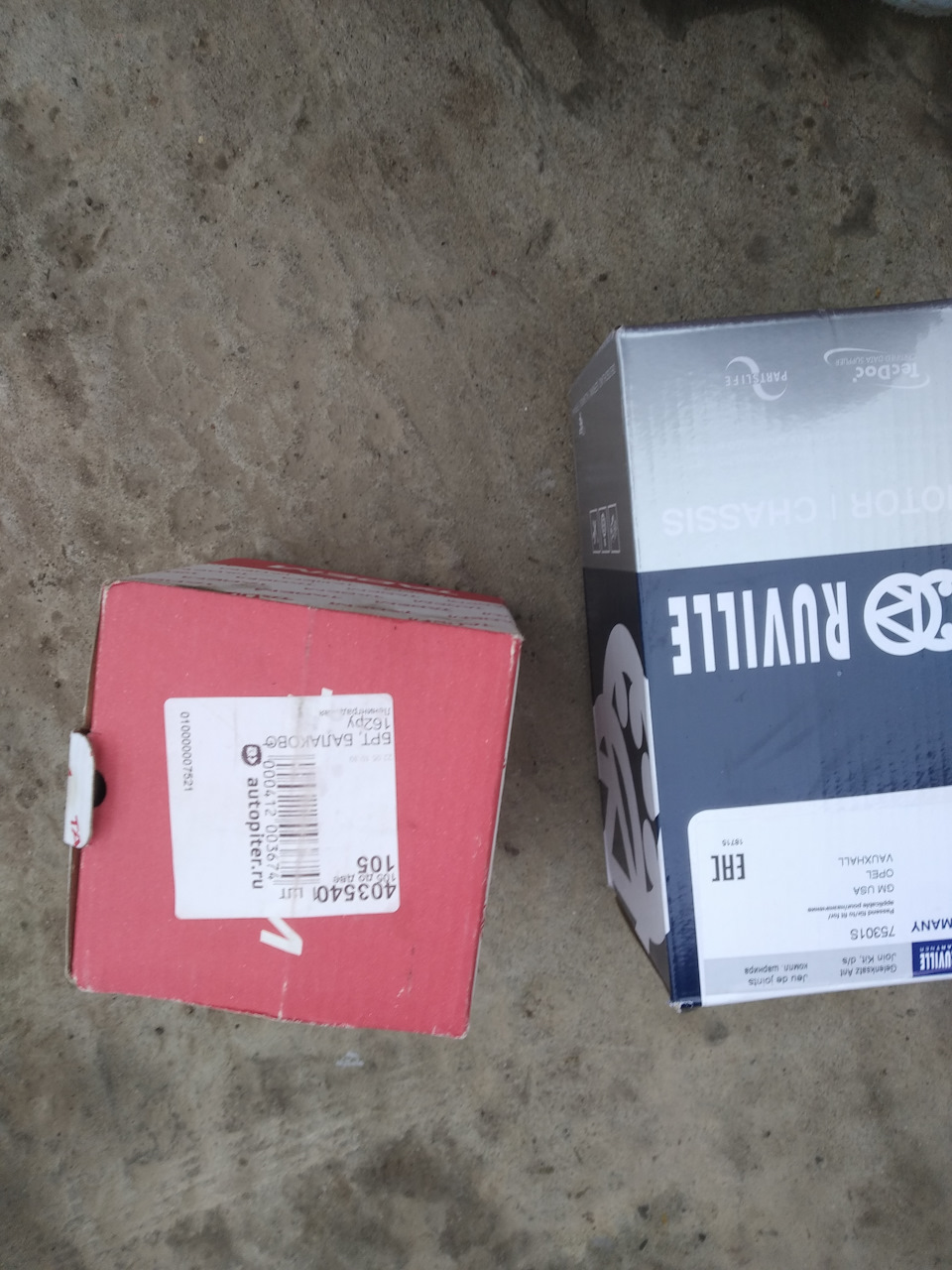

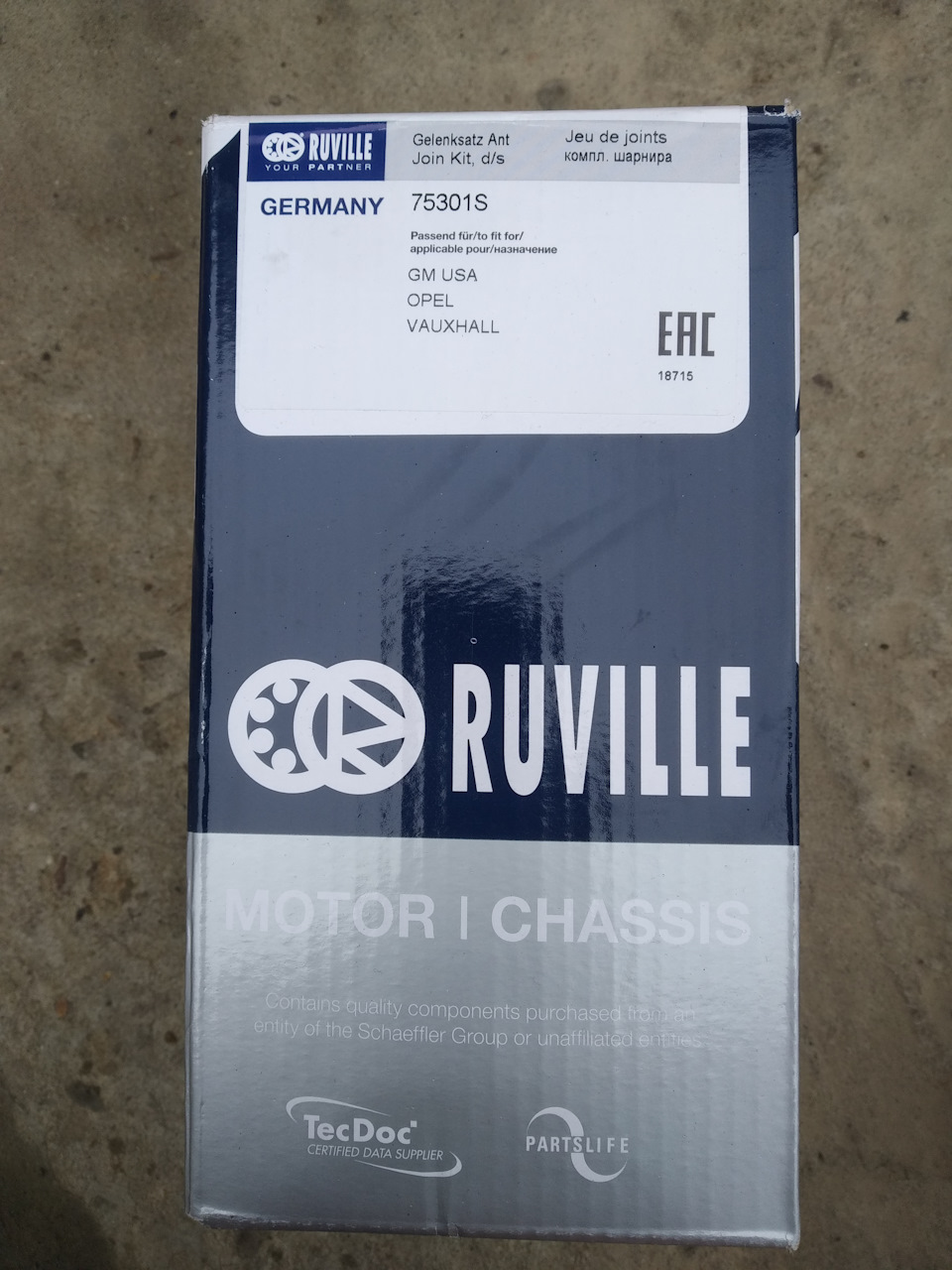

Как и в прошлый раз, приобрели ШРУС Ruville 75301S. —1 134руб

Пыльник от нивы лежал с замены прошлого ШРУСА.

Хоть он и больше, слева он показывает себя прекрасно, поэтому решено было его и ставить. (подробнее писал о размерах в прошлой записи. Тык

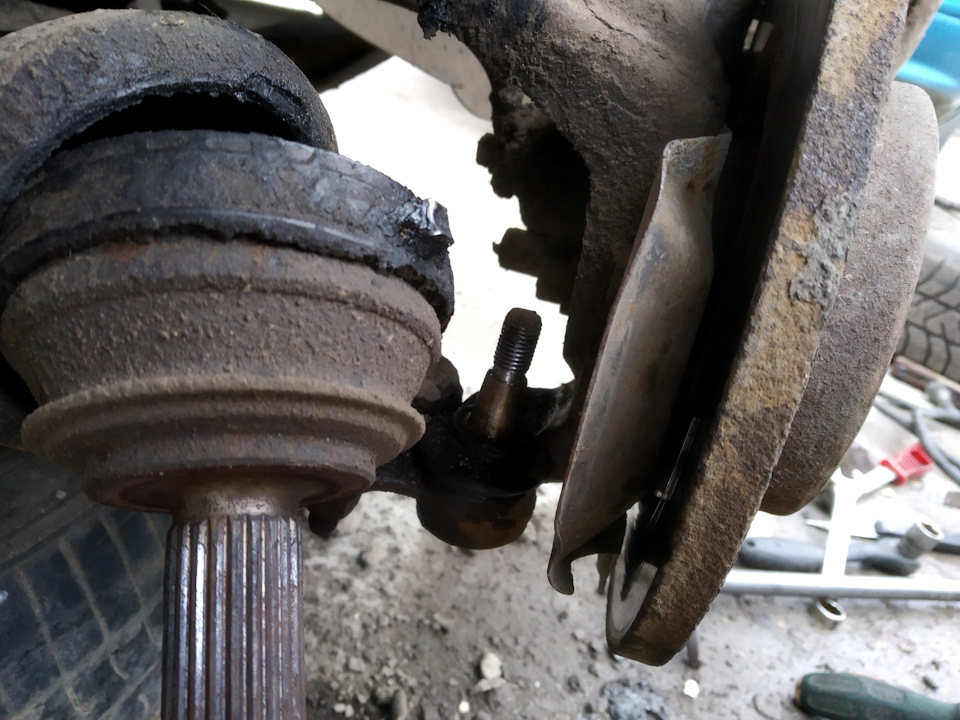

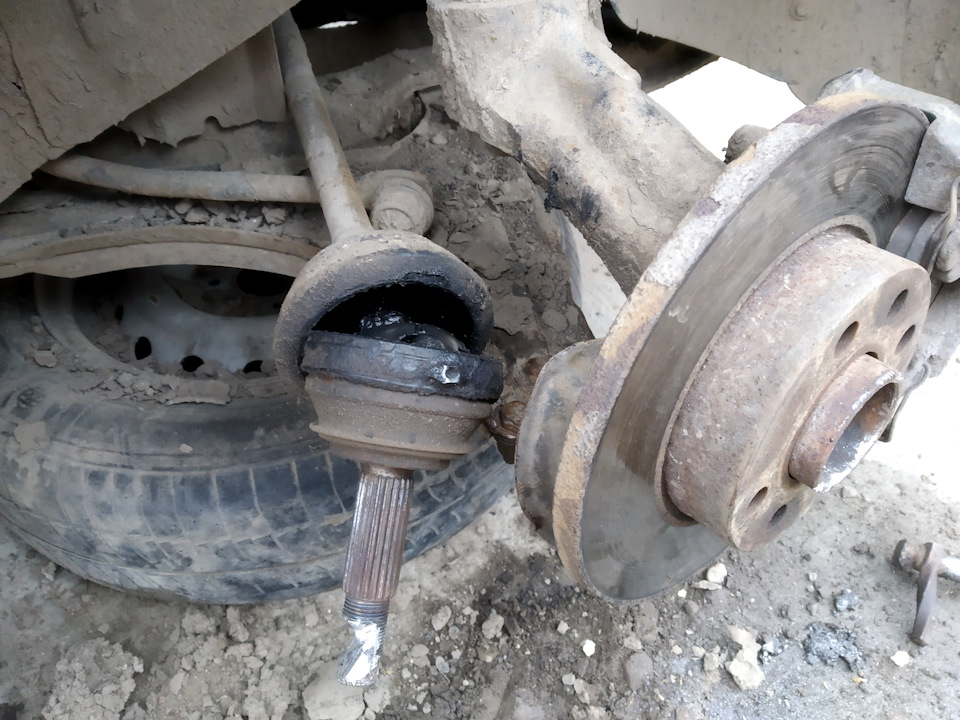

Как и в прошлый раз, скрутить гайку ступицы не вышло. Нагрев, воротки, все побоку. Поэтому просто срезали ее сваркой.

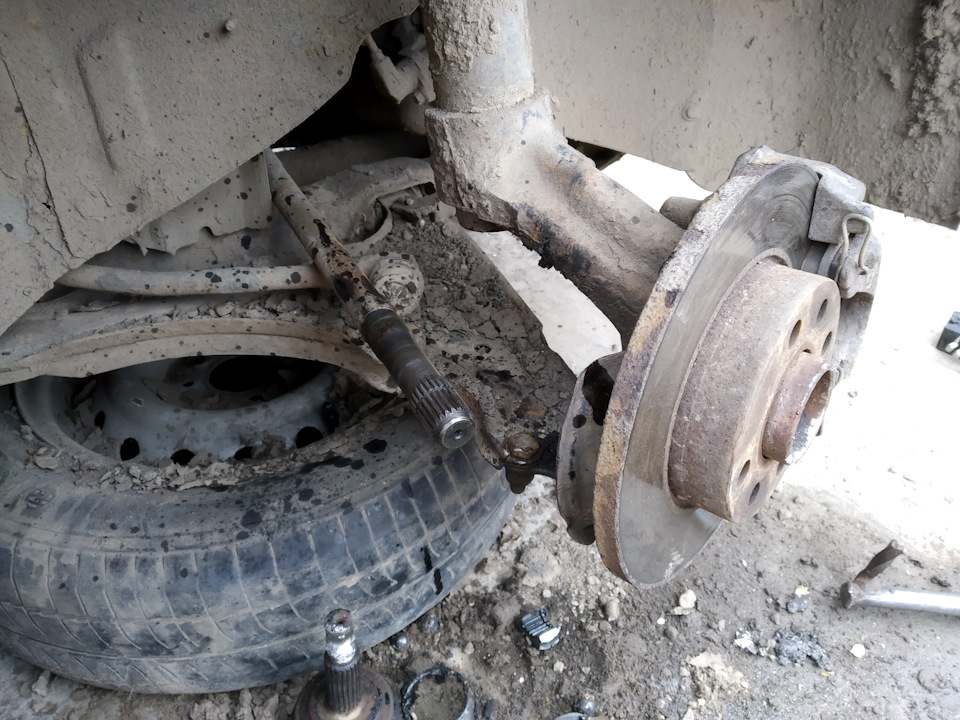

Ну а дальше и сам ШРУС.

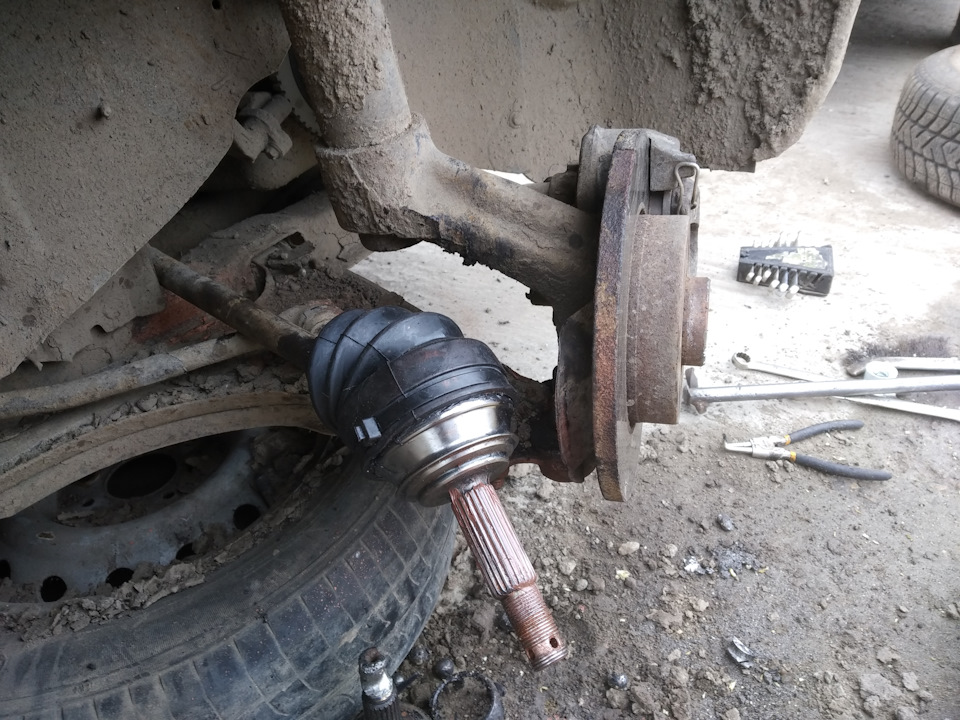

Да-да-да! Я снова затянул пыльник пластиковыми, а точнее нейлоновыми стяжками. Пыльник слева на них уже более полугода и все с ним прекрасно. Он не слетает и сидит очень крепко.Морозы и жару пережил без проблем. Так что и в этот раз прибегли к самому простому из доступных вариантов. Ну не выходит у меня затянуть нормальные стяжки)))

Запчасти

Opel Astra 1995, двигатель бензиновый 1.6 л., 71 л. с., передний привод, механическая коробка передач — своими руками

Машины в продаже

Opel Astra, 1994

Opel Astra, 1991

Opel Astra, 1996

Opel Astra, 2012

Комментарии 32

А, и еще: зачем сдергивать стойку с шаровой? я наоборот откручиваю три болта от рычага, мне так проще, чем выколачивать шток.

Там на веус и цвет. Нам удобнее было именно так снять. Но большой разницы нет

Весь инструмент, что был под рукой либо не входил (толстые стенки) либо гнулся.

Накидной на 30 нормально садится, плотненько так. Рекомендую приобрести. Был торцевой но он закатался и стал проскакивать, я его кому-то подарил.

Когда пыльник больше двух лет отслужит, тогда да.

Давай, все надо сравнивать.у нас цена одинаковая, а качество японца намного лучше…

Вот цена пыльника Ruvile, что ты ставил и предлагал мне… Мне чет жмет отдавать за пыльник столько)))

Если нравится менять каждых полгода то да, это дорого
.

Подожди. Так а кто говорит, что я каждые пол года меняю?) Я менял шрус слева пол года назад. А в этой записи уже справа. Слева за пол года пыльник как новый

Лучшее что ставили на астру, это пыльники Хюндай- Мицубиси, и время там годами а не месяцами ходят.Сейчас стоят на моей.2 года точно.

С ценой, что у нас на эти пыльнки, я лучше с нивовским)) да и прошлый вообще без проблем пока (слева что ставили)

Пластиковые хомуты? Я родные хомуты не особо люблю, поэтому вместо родных ставлю металлические под отвёртку. Стают хорошо и не цепляют нигде

Нет проблем с дисбалансом? А то выходит что лишние граммы на одной стороне.

Нет никаких проблем совершенно

Может рискну и накручу для пробы, так сказать

Пластиковые хомуты? Я родные хомуты не особо люблю, поэтому вместо родных ставлю металлические под отвёртку. Стают хорошо и не цепляют нигде

1)Хомуты ленточные, из комплекта — вещь надежная, но то ли силенок натянуть не хватает, то ли ума, с ними стаскивается пыльник с гранаты.
2) Хомуты металлические, стяжные с крючочиками — эти лучше, и стягиваешь кусачками (квадратик такой получается над хомутом) и не слетают но в комплектах их нет к сожалению. Для нашЫх восьмерок-пятнашак в комплектах шрусов они как раз там есть, и то не всегда
3) Металлические хомуты под отвертку — обламываются, сцуко. У болта. Левый шрус так и профукал.
4) Хомут пластиковый, он же нейлоновая стяжка — нет, не пробовал, не слышал ранее, надо будет попробовать, а то уже помирает правый шрус.
