Как рационально использовать сваи для откатных ворот?
Сваи для откатных ворот
Придомовая территория для собственников загородных особняков имеет огромное значение. Кроме эстетической привлекательности, она должна быть надежно защищена. Особое значение придается воротам. Они должны быть прочными и долговечными. Чтобы не было перекосов, лучшим вариантом будут сваи для откатных ворот. Они помогают создавать надежные и крепкие конструкции, выдерживающие любые нагрузки. Удобство эксплуатации – еще один плюс данного варианта. Следовательно, домовладельцы все чаще выбирают железобетонные или винтовые опоры для установки на входе.
Бетонирование или сваи?
Основа откатных ворот должна быть особо прочной. Она должна выдержать огромные нагрузки, не деформировать и не разрушаться. Многие собственники используют для этого бетонный фундамент. Он имеет свои преимущества. Монолитное основание обладает достаточной прочностью и долговечностью. Но использовать бетонные смеси допускается только на участках со стабильным, ровным грунтом. А подобные участки встретить нелегко. Глиняная почва или болотистая почва имеет ряд особенностей. Они периодически оседают. Также происходит движение земных масс. Это вызывает быстрое разрушение монолита. Идеальным выбором для подобных участков считаются винтовые сваи для откатных ворот.
Винтовые сваи
Эти изделия представляют собой металлические трубы. В конце они имеют лопасти. Благодаря им, происходит вкручивание в грунт. Идеально подходят они для участков с нестабильной почвой. После монтажа трубы сохраняют прочность. Они выдерживают высокие нагрузки. Промерзание таким столбам не грозит. Переносят они и воздействие подземных вод. Если грунт оседает, металлические столбы сохраняют прочность. Спиралевидные лопасти надежно удерживают трубы, не давая им перекоситься. Поэтому они обладают рядом преимуществом в сравнении с монолитным фундаментом.
Параметры выбора
Прежде чем приобрести данные изделия, необходимо учесть ряд параметров выбора. Важнейшим из них является длина. Варьируется она в диапазоне полтора-трех м. Определяется длина металлических столбов с учетом особенностей грунта. Для этого необходимо проведение геолого-геодезических изысканий. Профильные инженеры заранее должны определить точку промерзания земли, глубину залегания грунтового водоносного пласта, а также состав почвы. В зависимости от полученных результатов, определяется оптимальная длина необходимых изделий. Внимание уделяется и диаметру. Меняется он в диапазоне 76-108 мм. Когда установка металлической трубы завершается, она изнутри заполняется бетонным раствором. Делается это ради увеличения прочности и защиты тела от коррозии.
Процесс монтажа
Выбранные с учетом вышеперечисленных параметров стержни необходимо установить грамотно. Сделать это самостоятельно очень сложно. Лучше воспользоваться помощью профессионалов. Подобные услуги можно заказать в специализированной компании. Она обеспечит домовладельца профильными специалистами, которые выполнят необходимые изыскания. На основе полученных данных инженеры разработают свайное поле. Проектирование позволит определить шаг монтажа вкрученных труб. Данный показатель составляет 2.5-3.5 м. Все монтажные работы профессионалы выполняют с использованием проектных схем.
Антикоррозийное покрытие
Металл в земле подвержен воздействию различных химических реагентов и коррозии. Особенно это касается участков с высоким содержанием влаги. Если собственник неправильно выберет металлические сваи для откатных ворот, ржавчина постепенно будет съедать их. Для предотвращения подобных процессов производители используют специальные антикоррозийные покрытия. Обработанные подобным образом трубы сохраняют первозданный вид многие десятилетия. Им нестрашна коррозия и разные агрессивные среды. Следовательно, при выборе стержней, такой обработке следует уделить особое внимание.
ЖБ сваи
Хорошей альтернативой винтовых вариантов считаются ЖБ-изделия. Это столбы с заостренными наконечниками. Производятся они по особой технологии. Выбирается бетон качественной марки (у нас – b30), из которого изготавливается раствор. Отдельно собирается каркас из арматуры. Раствор заливается в специальную форму, куда заранее установлен арматурный каркас. В результате получается крепкое, долговечное и надежное изделие. Монтаж подобных опор выполняется с использованием спецтехники. Вручную их вбить невозможно. Аналогично винтовым образцам ЖБ-столбы имеют разную длину. Однако они отличаются по форме исполнения. Бывают округленные, квадратные, конусообразные варианты. Выбор зависит от особенностей участка, возможностей заказчика и рекомендаций специалистов.
Монтаж ЖБ-изделий
Тщательное изучение грунта позволит специалистам правильно подобрать ЖБ-столбы. Они должны быть достаточно прочными, чтобы выдержать вес конструкции. Отличаются железобетонные сваи для откатных ворот быстротой монтажа. На их установку уходит несколько часов. Это еще и экономичный вариант. Заказчику не придется платить за земельные работы, которые необходимы для заливки монолита. Простоят ЖБ-изделия долго. Мороз, агрессивные факторы, коррозия им не грозят. Следует отметить и доступную стоимость таких столбов. Благодаря им можно сэкономить немало средств.
Плюсы откатных ворот на сваях
Любой загородный дом должен иметь благоустроенную территорию. Сделать это невозможно без надежной ограды и входа на участок. Особенно важно обустроить вход. От этого зависит комфорт при въезде на авто. Внешний вид придомовой территории говорит о многом. По нему окружающие судят о хозяине. Наиболее оптимальным решением данного вопроса считается установка откатных ворот. Они отличаются от обычных конструкций рядом плюсов. Прежде всего следует отметить простоту монтажа. Для этого достаточно арендовать гидравлическую установку. Профильные компании используют электрические модели подобных установок. Существуют также механические образцы. Монтаж выполняется за считанные часы. Сразу после этого их можно эксплуатировать. Сезон или погодные условия на подобные работы не действует. Рельефные особенности и тип грунта на такие изделия не действуют. Поэтому сваи можно назвать универсальным вариантом.
Заключение
Следует отметить и ремонтопригодность откатных ворот. Если они повредятся в результате эксплуатации, можно легко заменить на новые. Для этого демонтаж конструкции не потребуется. Они легко разбираются и транспортируются. Обходятся подобные образцы недорого. Поэтому, их установку могут позволить домовладельцы с разным достатком. Дополнительно ворота можно оснастить электроприводом, системой сигнализации и другими элементами. Электропривод поможет автоматизировать процесс открытия/закрытия. А сигнализация защитит от непрошеных гостей. Грабители не смогут вручную вырвать сваи для откатных ворот и пробраться внутрь. Это прочные изделия, изготовленные в заводских условиях. Производятся они в соответствии с действующими стандартами ГОСТ. Поэтому лучше приобрести стальные или железобетонные опоры у добросовестного производителя. Только он может предоставить гарантийную документацию и обещать надежность эксплуатации свай. Также компания-производитель обеспечит доставку изделий на место и их грамотную установку.
Откатные ворота на винтовых сваях. Че как
Сегодня я хочу рассказать об откатных воротах с фундаментом на винтовых сваях
и ответить на часто задаваемые вопросы:
Что лучше бетонный фундамент или свайный?

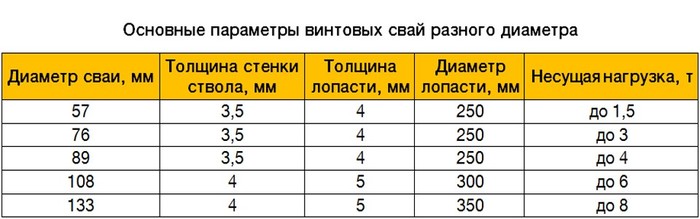

Для ворот каких размеров какие сваи нужно использовать?
Сколько прослужит фундамент на винтовых сваях?
Стоит ли вообще затевать разговор, если через год сваи сгниют?
Не сгниют. Ни через год, ни через 10 лет.
Скорость коррозии металла в грунте 0,02-0.03 мм в год.
Плюс покрытие свай на основе эпоксидных смол
То есть на ваш «век» вполне хватит.
Откровенно говоря мечтаю дожить до того момента, когда мне позвонят и скажут что сваи закрученные нашей компанией сгнили.
Могут сваи расшататься и за счет 4-5 метрового рычага вылезти из земли?
Хороший вопрос. Тут одним «нет» не отделаешься. Нужен калькулятор.
Для начала какие откатные ворота будем рассчитывать?
Разумеется самые тяжелые.
Длина самого большого проема для бытовых нужд составляет 5 метров.
(больше можно, но это уже промышленный вариант)
Длина хвостовой части 2 метра. Итого весь каркас 7 метров.
Обошьем весь каркас самым тяжелым профильным листом С21 толщиной 0,45 с двух сторон.
Теперь возьмем безмен калькулятор и посчитаем общую массу.
Для информации общего развития вес самых простых откатных ворот на проем 4 метра составляет 150 кг, что почти вдвое меньше. Но мы же берем по максимуму 😉
Значит масса 5 метровой створки ворот, которая будет давать нагрузку составляет 200 кг.

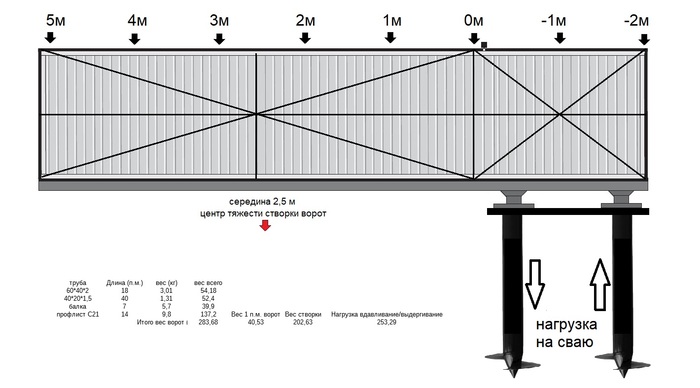

Т.к. масса створки равномерно распределена по всей длине рычага, значит центр тяжести есть центр створки ворот.
Следовательно нагрузка на сваю (вдавливание/выдергивание) составляет 250 кг.
Теперь посмотрим какие сваи выдержат такую страшную нагрузку?
Даже у самой маленькой сваи будет огромный запас прочности.
Теперь к вопросу что лучше. Бетон или сваи?
Сваи быстрее, надежнее и втрое дешевле.
Надежнее? как так то?
А вот так. Сваям пофиг на морозное пучение, а бетон это лотерея.
За сим все. Надеюсь кому то было полезно.
Если будут вопросы я весь ваш.
Дубликаты не найдены
балка и ролики бытовых ворот рассчитана на 400 кг. есть супермини на 300 там все норм.
Подберите по весу, они тоже разные бывают.
а если не свая и не бетон, а просто трубу забить на пару метров? я подумываю об откатных метра на 4
если планируете сами ставить ворота можете выкопать яму 1,5 м. под сваи например 89 или 108 вкрутить ломом сваю на полметра и закопать. то же норм держать будет.
Как-то со шнеком на конце лучше держится имхо. Все же там наверху правильная картинка про то что одну сваю будет пытаться выдернуть. Имхо
установщики ворот приезжают со сваекрутом делают фундамент, ставят ворота. ради 2х свай мало кто поедет. но если планируете сами ставить ворота можете выкопать яму 1,5 м. под сваи например 89 или 108 вкрутить ломом сваю на полметра и закопать. то же норм держать будет.
Что-то мне кажется что сваям не все равно на пучение. От грунта и глубину установки зависит? Или там априори на 2-2.5 метра крутится?
Ничего. толщина нижней балки 3,5 мм просто забудьте.
место действительно больное и дело не в прочности, а в сложности сварки, когда место сварки находится под швеллером на 5 см ниже нулевой отметки. поэтому мы сваи обвариваем уголком 40*40 делаем своеобразную «полочку» на которую можно положить швеллер и приварить.запас прочности хороший.
долго. монтаж уже не будет за сутки.
по большому счету без разницы
Рычажный и ножничный механизмы с пружинами херня полная.
Ответ на пост «Откатные ворота. Мой опыт. Схема Якселя»
Зачем придумывать ведосипед?
Откатные ворота. Мой опыт. Схема Якселя
Лето, самоизоляция, деревня, куча свободного времени.
Ситуация, наверное, до боли знакомая многим. Итак, чтобы от безделья не сойти с ума, было решено чем-нибудь заняться. Листая интернет, натыкаюсь на идею откатных ворот с очень простым устройством, и решаю, что это именно то, что нужно, тем более давно стоило привести двор в порядок.
Закупил проф. трубу и понеслось.. Проем в чистую между столбами у меня был 4,4 метра. Автор конструкции рекомендует направляющую проф. трубу 60х60х3 для проема в 4 метра и 80х80х3 для проема в 5 метров длиной 6 и 7,5 метров соответственно. Я остановился на первом варианте, увеличив просто длину направляющей до 7 метров и расстояние между опорами ворот (дальше станет понятнее). Сначала готовим «солдатики».

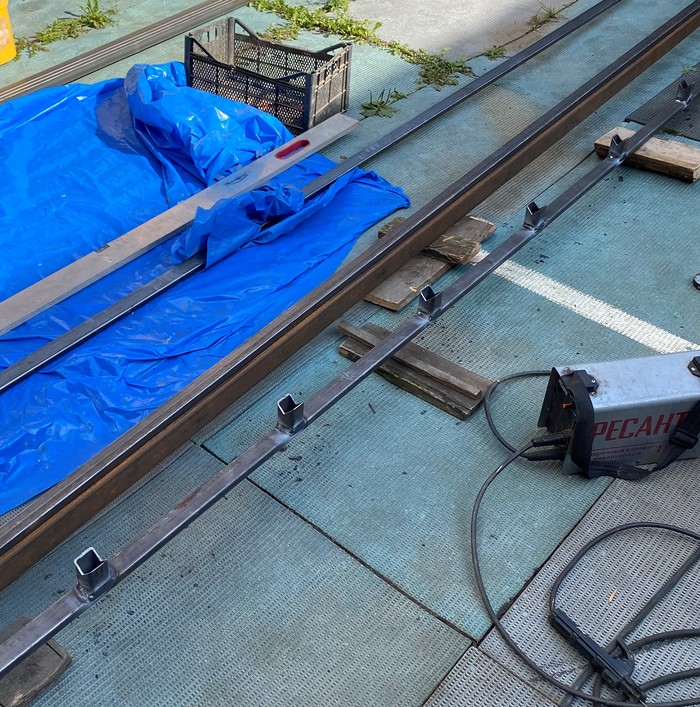

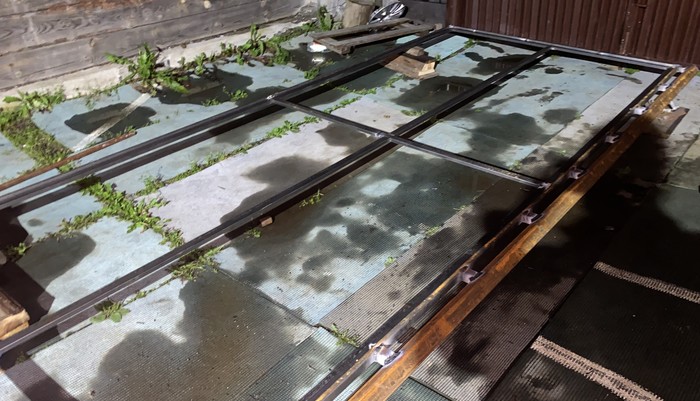

Это наверное самый трудоемкий процесс, потребовалось 11 штук. Высота ровно 6 см. Их привариваем к нижней направляющей ворот через равное расстояние.

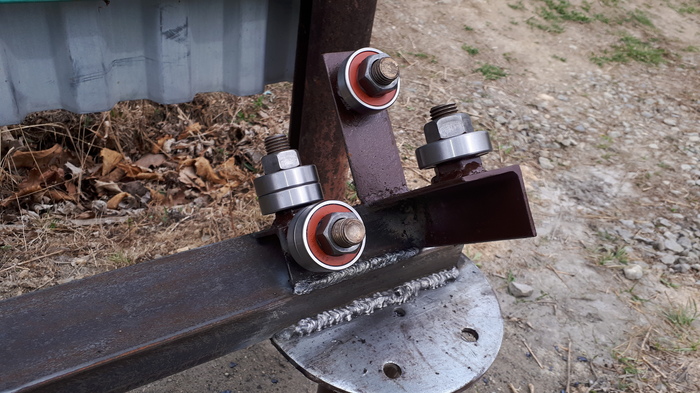

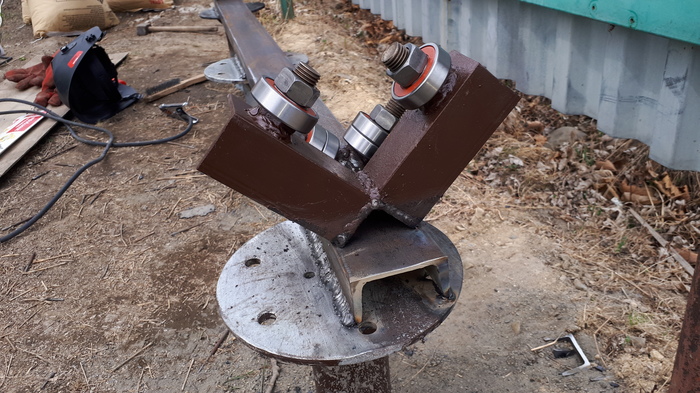

Следом готовим опоры ворот. Тут все просто Болты М20 и подшипники 304RS обязательно закрытые.

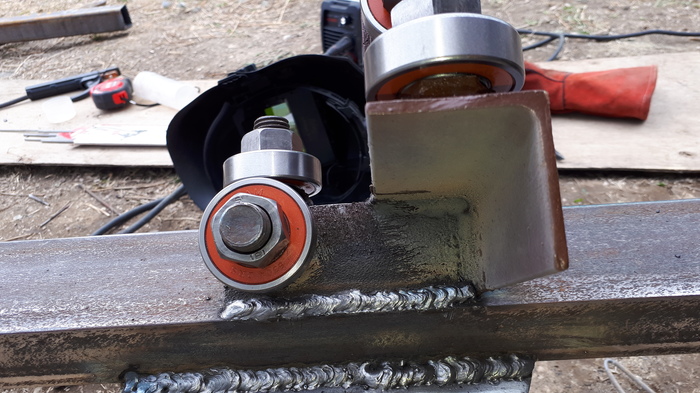

Обязательно ставим прокладки 2 мм между подшипниками и проф. трубой. Таких опоры нужно 2 шт. Далее продолжаем собирать заранее напиленные трубы в что-то похожее на ворота.
Внутренний каркас «утоплен» во внутрь на 12 мм, чтобы при обшивке проф. лист не выходил за габариты ворот. Когда все готово обвариваем и красим.
Красил грунт-эмалью 3 в 1 по ржавчине. В роли помощника племянник.
Опоры приварены к швеллеру, удлиненному и усиленному толстостенной проф. трубой. Швеллер приварен к столбам забора. Столбы вкопаны и забетонированы на 2,5 метра. Уровень промерзания у нас около двух метров, так что пучение не должно повлиять на конструкцию.
Катаются ворота очень легко, справляется даже ребенок четырех лет.

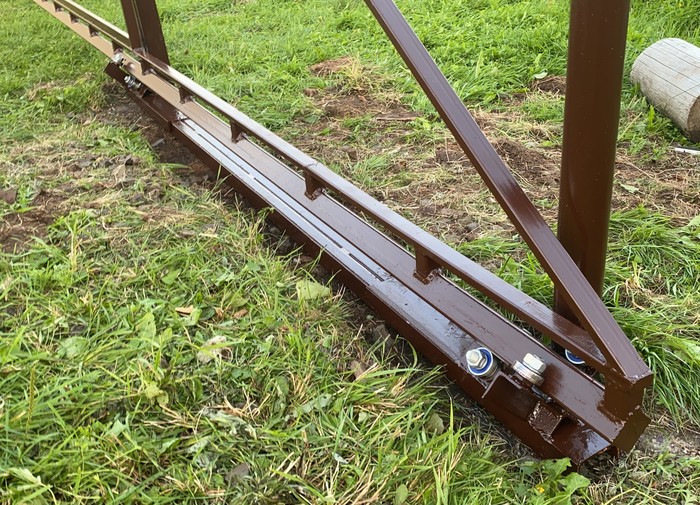

Ну и финальным этапом обшивка, точнее заполнение полотна ворот. Вариантов масса, но самый простой проф. лист.
Весь процесс занял неделю работы по вечерам после работы и субботу на обшивку всего забора.
Результатом я очень доволен. Действительно рекомендую такую конструкцию взамен заводской, ниже поймете почему.
уголок, швеллер был.
Итого 18600 рублей.
Писал сумбурно, если что-то упустил, спрашивайте, отвечу в коментах.
Как это работает и как это сделать?
У кого есть такие ворота? Как их можно сделать? Если есть, помогите пожалуйста с расчётами (и видео), очень хочу такие ворота. Не пойму как это работает и почему они не падают, сверху же их ничего не держит.
Я сделал откатные ворота по системе Якселя. Смотрим и комментируем. Часть 2.
Предыдущая часть здесь:
Ворота установлены, работают исправно. Сыну 4 года, самостоятельно одной рукой открывает и закрывает ворота. Все супер, конструкция получилась простая, легкая и, самое главное, рабочая. Что еще нужно? Правильно! Автоматика. Приступаем. Начинаем искать готовые решения, представленные на рынке. Я сразу отсек мысли о самодельных конструкциях из шуроповерта и велосипедной цепи длиной 10 метров. Это не мой вариант.На мой примерный взгляд вес всей конструкции получился около 150 кг. На рынке представлены мотор-редукторы на 300, 800, 1200 и т.д. кг. Решил брать на 300 кг. В продаже не оказалось. Не беда, взял на 800 кг, стоит на 300 рублей дороже, по габаритам аналогичен. Также взял зубчатую реку длиной 1 метр в количестве 5 штук. Даже если вам нужно 4 рейки, берите 5 реек. Лишняя рейка нужна для установки других реек. Это очень облегчит процесс монтажа. Сотрите фото, там все понятно. На мою ширину ворот ушло 4,5 рейки.

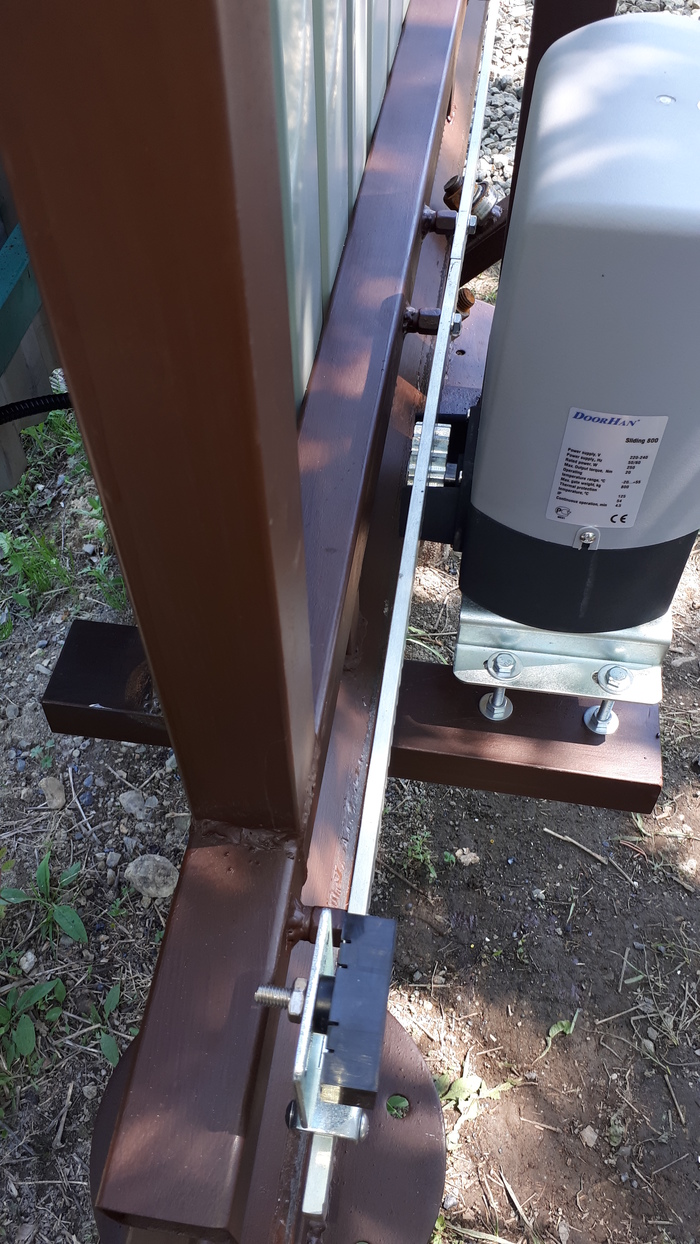

К закладной привариваем швеллер и уголок, сверлим отверстия под мотор-редуктор.
Устанавливаем мотор редуктор, регулируем по высоте. В мануале производителя подробно описано как это сделать.
Устанавливаем на рейку магниты, один на открытие, второй на закрытие, они же путевые выключатели. Когда магнит проезжает мимо мотор-редуктора срабатывает геркон, встроенный в корпус, и отключает мотор.
Собственно, автоматика работает. Приобрел два пульта, запрограммировал. При нажатии на кнопку пульта ворота закрываются, при повторном нажатии открываются. Радиус действия метров 20.
Также встал вопрос о безопасности. Вдруг человек решит пробежать в закрывающиеся ворота? Здесь тоже все просто. Установил инфракрасный датчик, приемник на одной стороне, передатчик на другой, на высоте 60 см от земли. Если в процессе закрывания ворот перекрыть луч, то ворота остановятся и начнется процесс открывания до последующих команд. Хочу сказать, что мотор достаточно мощный. Можно регулировать мощность. На максимальной мощности ворота невозможно удержать руками, поэтому и нужен датчик безопасности. Я установил мощность около 10%, которой хватает для стабильной работы, но, в тоже время, ворота можно остановить руками. Когда ворота встречают сопротивление автоматика отключат мотор.
Также не сфотографировал верхний уловитель, ставил в самом конце. Кому нужно скину. В планах выбрать грунт под сваями на 50 см, обварить трубой с арматурой и залить бетоном. Плюсы откатных ворот по системе Якселя: легкие, хорошо катаются, не дорогой материал, ворота сделает любой человек мало-мальски умеющий работать сваркой и руками. И самое главное – они не шумят. Вообще не шумят. При работе слышно только шум мотор-редуктора и постукивание зубьев шестеренки по рейке.Минус один единственный, на мой взгляд, – это подшипники, которые будут ржаветь со временем. Хотя это чисто эстетический аспект. Сам подшипник закрытый, внутрь я набил от души молибденовой смазки, прослужит лет 5 как минимум. Если и подклинит, то замена подшипника займет 2 минуты и 100 рублей денег. Также в ближайших планах сделать, что-то типа мини козырьков над каждым подшипником, чтобы избежать прямого попадания воды. Все решаемо и не требует много усилий. Сама несущая труба в месте контакта с подшипниками не ржавеет, т.к. краска с трубы не облезает, по крайней мере в настоящее время. Красил грунт-эмалью по ржавчине.
На сегодня решено три вопроса: сделал автоматические ворота, работающие на пульте, что офигенско круто, почесал руки, получил моральное удовлетворение.Самые внимательные читатели спросят: «Зачем такое большое расстояние между землей и воротами?».Отвечаю: «Буду отсыпать заезд, поэтому щель будет около 25-30 см».Бонусом видео работы ворот.
На все работы ушло около 38 дней, работал только по выходным и на майские праздники.
Цены. Ну а по ценам напишу позже, если будет интересно.
Я сделал откатные ворота по системе Якселя. Смотрим и комментируем. Часть 1.

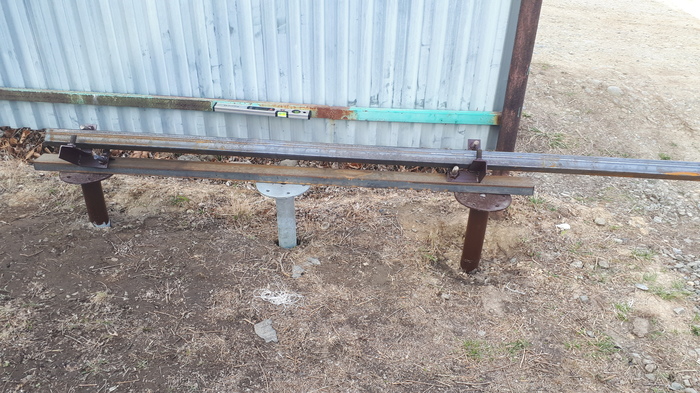

Внутрь каждой сваи засыпал песчано-цементную смесь.Сверху приварил швеллер 80 миллиметров на который приварил конструкцию из уголков с подшипниками. Процесс сварки уголков не описываю, данная информации есть в видео Якселя.
Фоток выкладываю много для наглядности сборки конструкции.Сразу предвижу негатив сообщества по части моих сварочных швов. Ребята, я не претендую на место сварщика 6 разряда. Я еще учусь, что-то получается, что-то не очень.
Итак, ширина проема ворот 4 метра, высота 2 метра. В качестве несущей трубы использовал трубу квадратного сечения 60 х 60 мм, длина 6000 мм, толщина стенки 3 мм. Данную трубу пришлось искать по всем строительным магазинам и базам, так как в продаже труба исключительно с толщиной стенки 2 мм. Привезли под заказ через неделю.По ценам на металл и все остальное расскажу ниже.До того, как приварить конструкции уголков с подшипниками к сваям, уголки положил на землю и покатал несущую трубу по ним. Удивился на сколько легко труба катается, было достаточно ее легонько пнуть и она уезжал до самого конца. Обрадовался.Приварил уголки к закладной, вставил трубу, толкнул. Труба проехала своих ходом сантиметров 20, не больше. Огорчился.Стал анализировать. Оказалось, что труба немного закручена винтом, это еле видно, если смотришь в торец трубы. Это либо технологический брак, либо особенность транспортировки, либо еще что-то. Пока уголки не были приварены к закладной они отыгрывали, труба ехала. Забегая вперед, скажу, что, когда наварил на несущую трубу конструкцию ворот, проблема ушла, ворота стали двигаться очень легко.
Хочу выразить благодарность Андрею с кем мы делали самый сложный, на мой взгляд, этап – сварка и установка рамы ворот на несущую трубу. Андрюха, без твоей помощи я бы не справился. Далее приварил укосины в рамку ворот, установил П образную конструкцию с роликам, предотвращающую заваливание рамы ворот.
