Принцип Аккермана в рулевом управлении
📖 Принцип Аккермана определяет геометрию рулевого управления, которая применима для любых транспортных средств, с целью обеспечения корректного угла поворота рулевых колес при прохождении поворота или кривой.
До того, как принцип был разработан, транспортные средства того времени (с лошадиной тягой) были снабжены параллельными рулевыми рычагами и страдали от плохих характеристик рулевого управления. Рудольф Аккерман известен разработкой принципа использования наклонных рулевых рычагов, который устраняет эту проблему рулевого управления в транспортных средствах.
Рисунок изображает автомобиль, идущий через поворот (в данном случае, поворот бесконечен). Красные линии изображают путь, по которому движутся колеса. Вы можете заметить, что внутренние колеса автомобиля следуют по окружности меньшего диаметра, чем внешние колеса.
Если оба колеса повернуты на одинаковую величину, внутреннее колесо будет скрестись по дороге (будет скользить боком) и будет снижать эффективность рулевого управления. Это скольжение колеса, которое также создает нежелательный нагрев и износ колеса, может быть устранено с помощью поворота внутреннего колеса на больший угол, чем угол поворота внешнего колеса.
Различие в углах внутреннего и внешнего колес может быть лучше понято путем изучения рисунка, где помечены внутренний и внешний радиусы, по которым движутся каждое из колес. Внутренний радиус (Ri) и внешний радиус (Ro) зависят от ряда факторов, включая ширину автомобиля и крутизну поворота, который собирается пройти автомобиль.
Расположение обоих колес в надлежащем направлении движения обеспечивает стабильное управление без чрезмерного износа и нагрева каждого из колес.
Очевидно, что при повороте одного из колес более, чем другого, вы рассогласовываете направление колес и вам нужно это сделать в то же время обеспечивая прямое направление обоих колес, когда автомобиль не поворачивает. Для обеспечения этого, необходимо, чтобы рассогласование направления росло от нулевого значения (колеса направлены прямо вперед) до точки, в которой существует значительное различие в углах между обоими колесами (при максимальном повороте колес).
Про-Аккерман и Анти-Аккерман
Угол бокового увода — главная переменная в
истории с Аккерманом.
Угол бокового увода определяется различием между углом поворота колеса и действительным направлением движения колеса. Механизм создания угла бокового увода взаимодействует с целым рядом настроек подвески шасси. Однако, наш интерес в этой статье состоит во взаимодействии угла бокового увода с динамическим схождением.

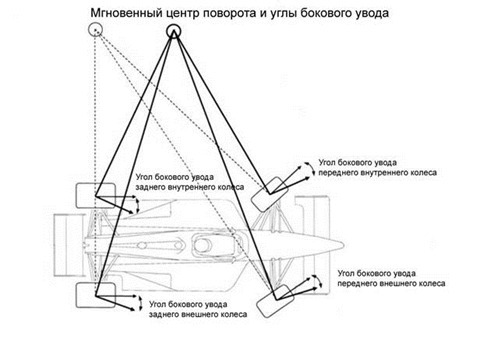

Когда шасси совершает поворот на скорости, рулевая геометрия Аккермана существенно модифицируется углами бокового увода, как показано на Рисунке 1. При максимальном боковом ускорении можно ожидать величину углов бокового увода в диапазоне от 5 до 8 градусов. Низкопрофильные шины работают при меньших углах бокового увода. Самые жесткие шины могут работать при 2 градусах угла бокового увода. Шины для внедорожников могут работать вплоть до 40 градусов угла бокового увода.
При прохождении поворота, нагрузка на колеса изменяется со стороны на сторону, и углы бокового увода увеличиваются и уменьшаются в ответ на изменения. Вертикальная нагрузка на изменяется в соответствии с переносом веса, а также колеса нагружаются и разгружаются в ответ на ухабы на дорожной поверхности.

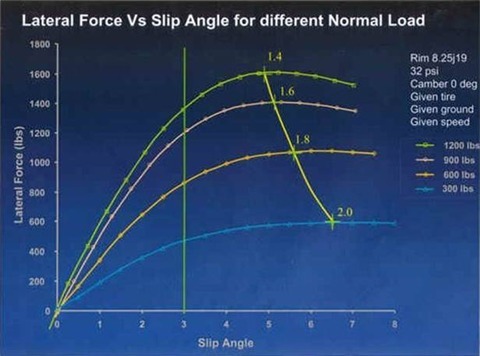

Рисунок 2 является примером графика зависимости боковых сил от угла бокового увода. Если мы собираемся получить представление, как работают углы схождения, подобные данные могут нам помочь.
По мере нарастания боковых сил на шине, угол бокового увода быстро увеличивается. Плавное нарастание кривой характеризует отзывчивость шины на рулевое воздействие. Когда достигается максимальная боковая сила, кривая перегибается. Если водитель не перегружает шины, он управляет на этом участке кривой. Если водитель нагружает шины больше, он использует более высокие углы бокового увода, со сходными боковыми силами (боковое ускорение, сцепление), но с возможностью перегрева шин. График также показывает эффект изменения вертикальной нагрузки на шину. Нижняя кривая может представлять внутреннюю шину. Она имеет высокий коэффициент сцепления = 2. В этом случае боковая сила в два раза больше вертикальной нагрузки. Верхняя кривая может представлять внешнюю шину. Она имеет меньший коэффициент сцепления = 1,4, и ее боковая сила составляет только 1,4 от вертикальной нагрузки.
График показывает, что происходит при небольшой величине угле бокового увода и боковой силы, и как картина изменяется по мере приближения к пределу, при увеличении угла бокового увода и больших величинах переноса веса.
Во-первых, интересно то, что по мере того, как переднее внешняя шина нагружается в повороте, она примет более высокий угол бокового увода, чем менее нагруженная внутренняя шина. Нагруженная шина будет иметь большее расхождение, чем менее нагруженная внутренняя шина. Мы ожидает, что более нагруженная внешняя шина будет контролировать траекторию шасси в повороте, поэтому все имеющееся расхождение окажется на внутренней шине. Геометрия Аккермана также будет производить дополнительное расхождение. Какое расхождение может выдержать шасси перед тем, как оно начнет волочить внутреннюю шину? Будет ли внутренняя шина терять сцепление? Очевидно, что прирост или потеря сцепления будет происходить на внутренней шине, в предположении, что сцепление внешней шины находится на максимуме, а шасси сбалансировано.На этом этапе можно сделать ряд наблюдений:
• Предположим, что шасси проходит поворот при максимальном боковом ускорении и различие между углами бокового увода внешней и внутренней шины составляет 1 градус. Это эквивалентно увеличению расхождения. Это существенное изменение в расхождении, которое может повлиять на управляемость.
• По мере того, как шина перемещается по повороту, любые изменения в нагрузке на колесо, от рулевого воздействия или воздействия дорожной поверхности, будет приводить к изменению расхождения (вследствие изменения углов бокового увода). Эти изменения складываются с геометрией Аккермана и паразитным подруливанием на ухабах (bump steer), которые обусловлены геометрией подвески и рулевого управления. Весьма сложно визуализировать взаимозависимость углов бокового увода со всеми этими переменными. Но к счастью, похоже, что мы имеем достаточно большое окно, где сцепление внутренней шины будет находиться в приемлемом диапазоне. Кривая на Рисунке 2 показывает достаточно постоянный уровень сцепления для легко нагруженной шины в диапазоне между 4 и 8 градусами. Это означает, что внутренняя шина может выдерживать достаточно большие вариации угла бокового увода, и по прежнему оставаться в районе максимального сцепления. Это означает, что в середине поворота, даже при больших углах расхождения, мы можем иметь почти максимальное сцепление на внутренней шине. Глядя на схождение и углы бокового увода, может показаться, что мы волочим внутреннюю шину, но это не так, пока мы удерживаемся в районе максимального сцепления.
• На входе в поворот, нам необходима большая точность в динамическом схождении. Первоначально, эффект Аккермана отсутствует, таким образом мы смотрим только на статическое схождение, плюс развивающиеся углы бокового увода.

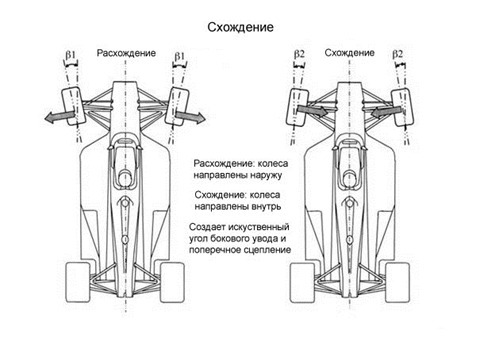

Статическое расхождение или схождение создает «искусственный» угол бокового увода на каждой передней шине и, следовательно, боковое сцепление. Посмотрите на рисунок 3. Расхождение может способствовать сцеплению внутренней шины. В частности, расхождение помогает компенсировать отрицательный развал на внутреннем колесе. Отрицательный развал может быть оптимизирован для внешнего колеса, но он всегда работает против вас на внутреннем колесе.
Для спортивного шасси, использующего расхождение, механизм прохождения поворота может выглядеть примерно так:
При входе в поворот, внутреннее колесо имеет расхождение и уже обладает небольшим углом бокового увода. Шина нагружена статическим весом плюс переносом веса от торможения, поэтому шина сразу отзывается, направляя шасси в поворот. Внешнее колесо также имеет расхождение, но в неверном направлении для поворота шасси. Поэтому, шина должна развить начальный угол бокового увода, а затем начать с нуля для развития угла бокового увода в правильном направлении. По мере того, как шасси начинает переносить вес в повороте, внешняя шина наращивает эффективность, поворачивая шасси внутрь поворота. Внутренняя шина начинает терять боковую силу, а внешняя шина по мере роста нагрузки наращивает боковую силу. В этот момент, относительное преимущество прироста развала еще больше увеличивает сцепление внешней шины.
Предпочтительная геометрия рулевого управления является функцией графика кривых шины.

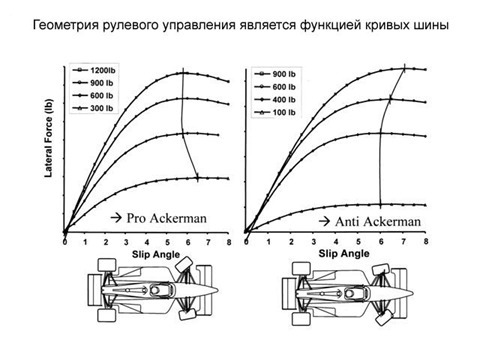

На Рисунке 4, если график кривых шины показывает смещение максимума боковой силы при малой нагрузке на шину в сторону увеличения углов бокового увода, это предполагает использование Про-Аккермана. Если график кривых шины показывает смещение максимума боковой силы при малой нагрузке на шину в сторону уменьшения углов бокового увода, тогда можно ожидать, что использование Анти-Аккермана даст лучшие результаты. В этом случае нам будет более выгодно снизить угол бокового вода на внутренней легко нагруженной шине, т.е. нам нужно получить динамическое схождение на внутреннем колесе.
Почему может быть полезен Анти-Аккерман?

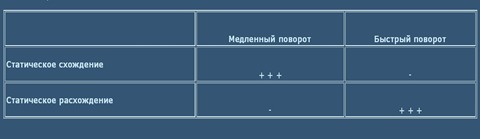

Тестирование статического схождения дает следующие результаты:
• Статическое схождение дает преимущество в медленных крутых поворотах.
• Статическое расхождение дает преимущество в быстрых широких поворотах.
Универсальным решением может быть использование статического расхождения в комбинации с Анти-Аккерманом.
• Быстрые широкие повороты = небольшой угол поворота рулевого управления = расхождение остается практически неизменным.
• Медленные крутые повороты = большой угол поворота
рулевого управления = следовательно, быстрый переход от расхождения к схождению колес.
Угол Аккермана.
Угол Аккермана применимо к дрифту.
Начну с того, что мало у кого (даже среди дрифтеров) есть понимание, что же такое этот самый угол Аккермана, во многих дрифт сообществах то и дело выкладываются статьи, пытающиеся раскрыть, что это за угол, и каким он должен быть, которые не только не объясняют, а еще больше путают читателя, например статья, как настраивать угол Аккермана на радиоуправляемых полноприводных моделях в масштабе 1:10. Сегодня мы расскажем вам об этом магическом угле, применимо именно к дрифту.
В гражданских автомобилях всегда присутствует положительный угол Аккермана, т.к. если автомобиль поворачивает, то радиусы, по которым катятся правое и левое колесо разные и соответственно они должны быть повернуты на разный угол (Рис.2). Если их повернуть параллельно, то возникнет эффект сильного положительного схождения, морда будет тормозить, износ будет повышенный, настолько, что при парковке от передних колес будут оставаться черные полосы на асфальте. Впрочем именно объяснение необходимости поворота колес автомобиля на разный угол хорошо объяснено во многих источниках.
А теперь перейдем к самому интересному, к дрифту. В дрифте машина едет боком, под углом к оси траектории, и если мы рассмотрим автомобиль со сток Аккерманом, то мы увидим, что машина едет боком, а колеса ее смотрят в разные стороны, и находятся в огромном отрицательном схождении, последствия этого – сильный износ передних колес именно в дрифте, сильное сопротивление качению на морде, оттого падение темпа и ухудшение управляемости. Если мы убираем угол Аккермана и ставим сошки параллельно, то при движении боком колеса стоят параллельно, износа передних колес при движении в дрифте практически не будет (в отличии от гражданской эксплуатации такой машины), сопротивления качению не будет, скорость ощутимо вырастет. Казалось бы все просто и понятно, но не тут то было, ведь в дрифте машина едет по обратной дуге, а значит колеса опять надо поворачивать на разный угол, но уже наоборот, т.к. машина поворачивает в обратную сторону. Колеса смотрят вправо, а машина едет по левой дуге. И принципы расчета угла Аккермана тут точно такие же, только считать надо от центра дуги, поставив машину боком, таким образом угол Аккермана будет отрицательным (Рис 3). Но если для прямолинейного движения угол Аккермана постоянен, то для движения в заносе он будет зависеть от угла заноса, от радиуса поворота, т.е. невозможно сделать идеально. Можно прикинуть конфигурацию типовой трассы, и посчитать радиусы наиболее распространенных дуг и настроить на них. И то, если мы расчитаем угол так, что колеса будут идти по идеальной дуге на повороте радиусом 50 м, в угле заноса 35°, то при проваливании в угол 50°, идиллия нарушится. Вот так все непросто с отрицательным углом Аккермана, который так любят в вайс фабе)).
Про непосредственно расчет правильного угла речи не веду, это чистой воды геометрия, пусть ею занимаются производители, мы все равно все это херим) Как поймать нулевой угол смысла писать нет, т.к. все подвески разные, но в любом случае точка крепления рулевого наконечника к сошке будет параллельна оси поворота колес. Другими словами, расстояние между сошками равно расстоянию между осями поворота колес, но т.к. ось поворота редко строго вертикальна, то расстояние надо мерять именно на уровне расположения сошки.
Угол Аккермана. Автор Роман Пульников
Угол Аккермана применимо к дрифту.
В гражданских автомобилях всегда присутствует положительный угол Аккермана, т.к. если автомобиль поворачивает, то радиусы, по которым катятся правое и левое колесо разные и соответственно они должны быть повернуты на разный угол. Если их повернуть параллельно, то возникнет эффект сильного положительного схождения, морда будет тормозить, износ будет повышенный, настолько, что при парковке от передних колес будут оставаться черные полосы на асфальте. Впрочем именно объяснение необходимости поворота колес автомобиля на разный угол хорошо объяснено во многих источниках.
А теперь перейдем к самому интересному, к дрифту. В дрифте машина едет боком, под углом к оси траектории, и если мы рассмотрим автомобиль со сток Аккерманом, то мы увидим, что машина едет боком, а колеса ее смотрят в разные стороны, и находятся в огромном отрицательном схождении, последствия этого – сильный износ передних колес именно в дрифте, сильное сопротивление качению на морде, оттого падение темпа и ухудшение управляемости. Если мы убираем угол Аккермана и ставим сошки параллельно, то при движении боком колеса стоят параллельно, износа передних колес при движении в дрифте практически не будет (в отличии от гражданской эксплуатации такой машины), сопротивления качению не будет, скорость ощутимо вырастет. Казалось бы все просто и понятно, но не тут то было, ведь в дрифте машина едет по обратной дуге, а значит колеса опять надо поворачивать на разный угол, но уже наоборот, т.к. машина поворачивает в обратную сторону. Колеса смотрят вправо, а машина едет по левой дуге. И принципы расчета угла Аккермана тут точно такие же, только считать надо от центра дуги, поставив машину боком, таким образом угол Аккермана будет отрицательным (Рис 3). Но если для прямолинейного движения угол Аккермана постоянен, то для движения в заносе он будет зависеть от угла заноса, от радиуса поворота, т.е. невозможно сделать идеально. Можно прикинуть конфигурацию типовой трассы, и посчитать радиусы наиболее распространенных дуг и настроить на них. И то, если мы расчитаем угол так, что колеса будут идти по идеальной дуге на повороте радиусом 50 м, в угле заноса 35°, то при проваливании в угол 50°, идиллия нарушится. Вот так все непросто с отрицательным углом Аккермана, который так любят в вайс фабе)).
Про непосредственно расчет правильного угла речи не веду, это чистой воды геометрия, пусть ею занимаются производители, мы все равно все это херим) Как поймать нулевой угол смысла писать нет, т.к. все подвески разные, но в любом случае точка крепления рулевого наконечника к сошке будет параллельна оси поворота колес. Другими словами, расстояние между сошками равно расстоянию между осями поворота колес, но т.к. ось поворота редко строго вертикальна, то расстояние надо мерять именно на уровне расположения сошки.
Итоги:
— сток Аккерман в дрифте –отстой,
— лучше всего ехать в заносе с нулевым Аккерманом, а в идеале надо делать очень маленький отрицательный угол, но он будет подходить только поворотам определенного радиуса.
— если машина используется в повседневной эксплуатации с периодическими прохватами боком – лучше уменьшить Аккерман в 2-3 раза, но оставить его положительным.
— не всегда теория работает на практике и надо экспериментировать с разными углами, все машины разные, стиль пилотирования тоже отличается, поэтому вообще все настройки подвески надо подбирать индивидуально.
Прошу уважать труд автора и не воровать текст)
Что такое угол «Аккермана»
Угол Аккермана применимо к дрифту.
В гражданских автомобилях всегда присутствует положительный угол Аккермана, т.к. если автомобиль поворачивает, то радиусы, по которым катятся правое и левое колесо разные и соответственно они должны быть повернуты на разный угол. Если их повернуть параллельно, то возникнет эффект сильного положительного схождения, морда будет тормозить, износ будет повышенный, настолько, что при парковке от передних колес будут оставаться черные полосы на асфальте. Впрочем именно объяснение необходимости поворота колес автомобиля на разный угол хорошо объяснено во многих источниках.
А теперь перейдем к самому интересному, к дрифту. В дрифте машина едет боком, под углом к оси траектории, и если мы рассмотрим автомобиль со сток Аккерманом, то мы увидим, что машина едет боком, а колеса ее смотрят в разные стороны, и находятся в огромном отрицательном схождении, последствия этого – сильный износ передних колес именно в дрифте, сильное сопротивление качению на морде, оттого падение темпа и ухудшение управляемости. Если мы убираем угол Аккермана и ставим сошки параллельно, то при движении боком колеса стоят параллельно, износа передних колес при движении в дрифте практически не будет (в отличии от гражданской эксплуатации такой машины), сопротивления качению не будет, скорость ощутимо вырастет. Казалось бы все просто и понятно, но не тут то было, ведь в дрифте машина едет по обратной дуге, а значит колеса опять надо поворачивать на разный угол, но уже наоборот, т.к. машина поворачивает в обратную сторону. Колеса смотрят вправо, а машина едет по левой дуге. И принципы расчета угла Аккермана тут точно такие же, только считать надо от центра дуги, поставив машину боком, таким образом угол Аккермана будет отрицательным (Рис 3). Но если для прямолинейного движения угол Аккермана постоянен, то для движения в заносе он будет зависеть от угла заноса, от радиуса поворота, т.е. невозможно сделать идеально. Можно прикинуть конфигурацию типовой трассы, и посчитать радиусы наиболее распространенных дуг и настроить на них. И то, если мы расчитаем угол так, что колеса будут идти по идеальной дуге на повороте радиусом 50 м, в угле заноса 35°, то при проваливании в угол 50°, идиллия нарушится. Вот так все непросто с отрицательным углом Аккермана, который так любят в вайс фабе)).
Про непосредственно расчет правильного угла речи не веду, это чистой воды геометрия, пусть ею занимаются производители, мы все равно все это херим) Как поймать нулевой угол смысла писать нет, т.к. все подвески разные, но в любом случае точка крепления рулевого наконечника к сошке будет параллельна оси поворота колес. Другими словами, расстояние между сошками равно расстоянию между осями поворота колес, но т.к. ось поворота редко строго вертикальна, то расстояние надо мерять именно на уровне расположения сошки.
Итоги:
— сток Аккерман в дрифте –отстой,
— лучше всего ехать в заносе с нулевым Аккерманом, а в идеале надо делать очень маленький отрицательный угол, но он будет подходить только поворотам определенного радиуса.
— если машина используется в повседневной эксплуатации с периодическими прохватами боком – лучше уменьшить Аккерман в 2-3 раза, но оставить его положительным.
— не всегда теория работает на практике и надо экспериментировать с разными углами, все машины разные, стиль пилотирования тоже отличается, поэтому вообще все настройки подвески надо подбирать индивидуально.
Прошу уважать труд автора и не воровать текст)
