Принцип работы активного дифференциана AYC
Решил написать статью о принципе работы активного дифференциала AYC:
так как перебрав и восстановив работу одного данного экземпляра Бортовой журнал №3 Я так и не разобрался в его механизмах, недавно меня посетила мысль как же всё таки в активный дифференциал AYС ставят обычную блокировкуCusco RS rear diff AYC
Фото взял отсюдова и как это всё после данной процедуры работает.
Изучать принцип работы начал с картинок и теории =)

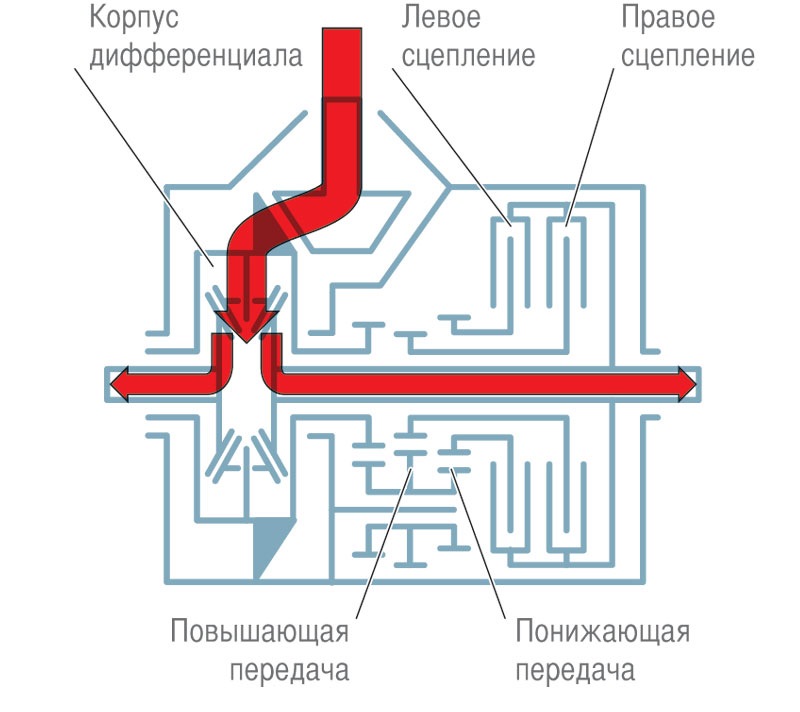

Работа дифференциала при движении по прямой

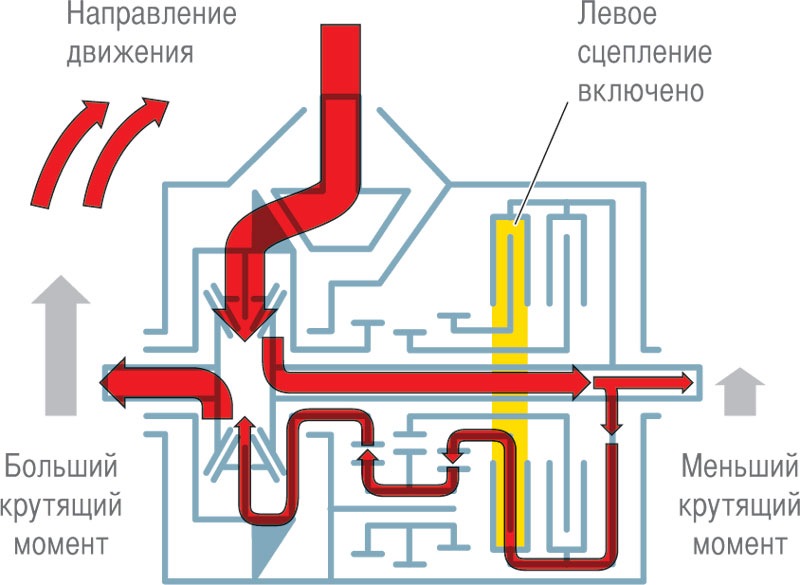

Работа дифференциала при движении в повороте налево
Работа дифференциала при движении в повороте направо
Узел AYC построен на базе обычного дифференциала — причем «свободного», безо всяких блокировок. Корпус дифференциала AYC соединен с правой полуосью через дополнительные передачи — понижающую и повышающую. Они включаются при помощи мокрых сцеплений по команде компьютера. Начинается левый поворот? Электроника задействует одно из сцеплений, и повышающая передача через дифференциал подключается к правой полуоси, принудительно раскручивая правое наружное колесо. Но вроде бы и обычный дифференциал позволяет в повороте левому и правому колесам вращаться с разной скоростью — ведь они проходят разный путь? Разница в том, что AYC не просто позволяет, а заставляет колеса вращаться по-разному! А зачем раскручивать наружное заднее колесо, которое и без того вращается быстрее внутреннего? Штука в том, что на принудительно «раскрученном» наружном заднем колесе увеличится крутящий момент, и это поможет «заправить» автомобиль в поворот.
Прочитав всё это понял, что не чё не понял!
Теперь мои рассуждения и рассказы по данной теме.
AYC состоит из следующих частей:

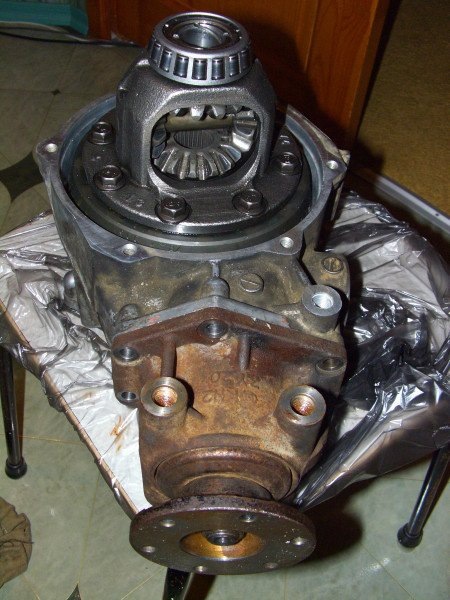

1) Открытый дифференциал

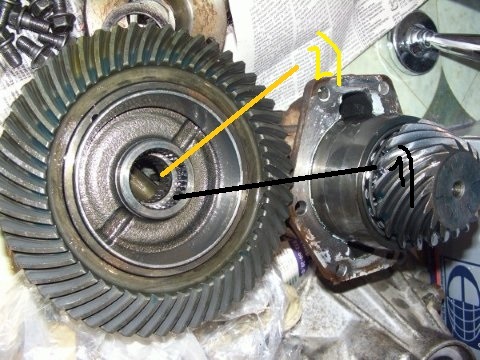

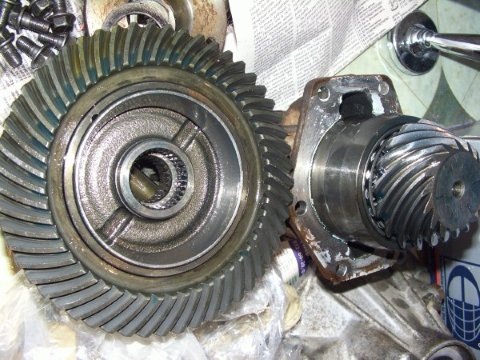

1) на фото главная пара(ведомая и ведущая шестерня)
с одной стороны в сателит открытого дифференциала вставляется приводной вал.

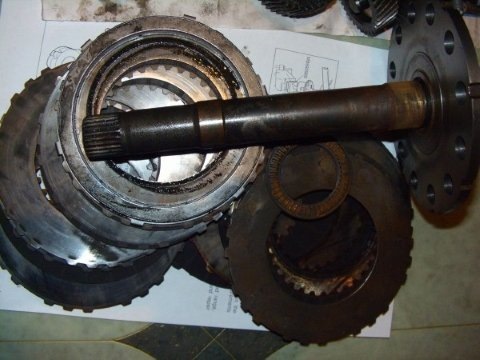

2) с другой стороны в сателит вставляется вал с двумя пакетами мокрых сцеплений, а в них уже в свою очередь привод
Изучив схемы работы AYC выяснилось небольшое отличие, заключается вот оно с чём,
открытый дифференциал имеет не 2 места отбора мощности (для левого и правого колеса, валы вставляются в сателиты), имеется ещё одно место отбора мощности

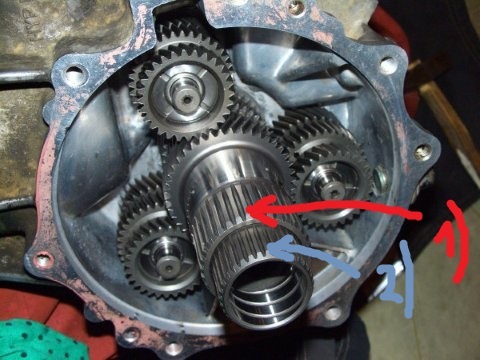

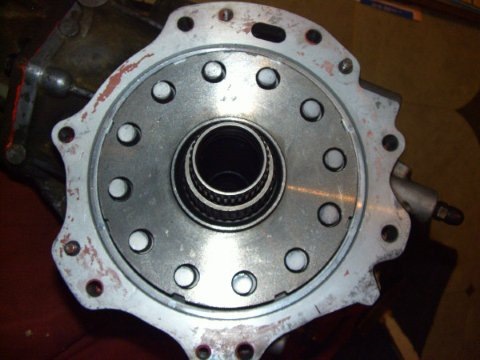

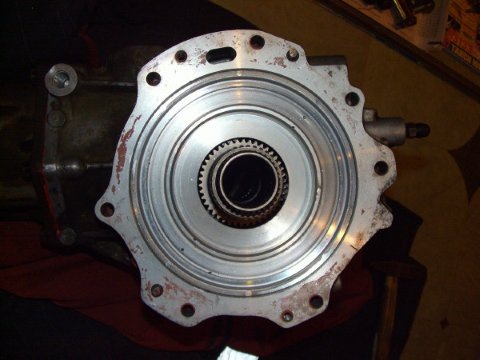

на фотографии видно:
1) место шлицевого зацепления для понижающей и повышающей передачи (дальше расскажу для чего)
2) место шлицевого зацепления пакетов с фрикционами к которым крепится приводной вал
Теперь о понижающих и повышающих передачах
1) шестерня связанная с 3тим шлицевым зацеплением открытого дифференциала
2) и 3) понижающая и повышающая передача.
1)Передача(повышающая) связанная с одним из масляных сцеплений фрикционы которого одеваются да данные шлици
2)Передача(понижающая) связанная с другим из маслянных сцеплений фрикционы которого одеваются да данные шлици
Долго не мог разобраться как же всё таки активируются сцепления, понимания было, что сцепления включается от масло насоса качающего ATF по двум подающим трубкам управляемым соленойдами, трубопровод работает как на подачу так и на обратку.
Дак вот нарисую вам схему включения сцепления =)

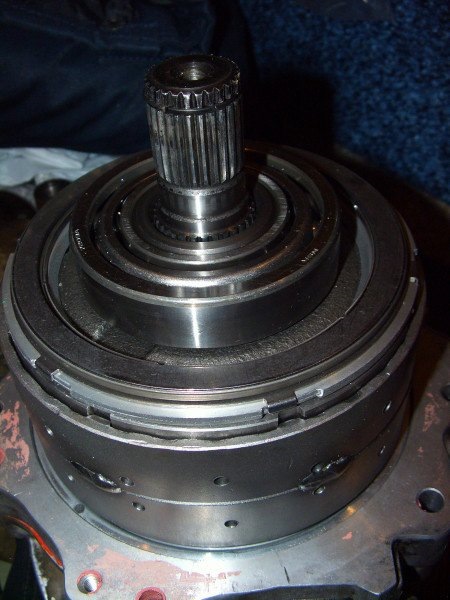

на рисунке видно 2 пакета сцепления левое и правое сцепление, сцепление включается гидравлически сжимая пакет фрикционов с боков

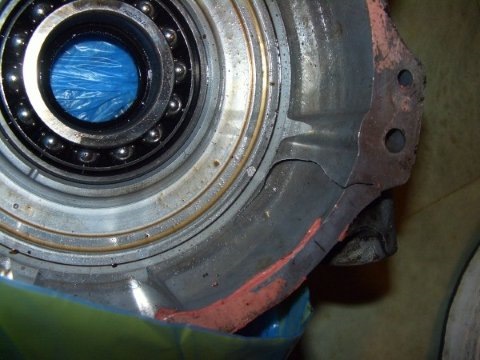

да данной фотографии видны выходные масло каналы которые гидравлически воздействуют на гидравлические поршни
которые в свою очередь сжимают сцепления
на другом пакете сцепления такая же картина
Теперь о принципе работы AYC, принцип следующий, как на ГТТ =D, при подтормаживании одного колеса на открытом дифе другое колесо начинает вращаться быстрее, дак вот тут так же только тут не подтормаживается колесо каждое, а одно колесо и подтормаживается(понижающая передача, с включеным его пакетом сцеплением) и ускоряется (повышающая передача с включённым пакетом сцеплением) для того же колеса, проще говоря один из сателитов открытого дифференциала может и поддотмаживаться и принудительно ускоряться заставляя подтормаживать другой сателит связанный с другим колесом, теперь если взглянуть на начало моей статьи то надеюсь вы поймёте принцип работы данного миханизма
Внедорожные опции (активный дифференциал)
Покупая Дефендер вы получаете автомобиль с изменяемым клиренсом, с блокируемым центральным дифференциалом и системой динамического распределения крутящего момента (имитация блокировок межколёсных дифференциалов тормозами, как в кроссоверах). Эти системы настроены настолько хорошо, что большинству владельцев Дефа их хватит за глаза. Однако тем, кто хочет выжать из автомобиля максимум внедорожных возможностей, предлагается активных задний межколёсный дифференциал (отдельно или в компании с розеткой и рейтингами), а также пакет Advanced Off Road, о котором я расскажу чуть позже.
Чтобы понять, зачем владельцу нужен активный дифференциал, необходимо разобраться в его работе. С помощью Pepper38ru, и видео им показанным
У Дефа великолепно настроена имитация блокировки дифференциала тормозами, но кроме того, что в случае частого движения по бездорожью колодки и диски станут для вас расходным материалом, система по той же причине никогда не даст вам передать на колеса столько крутящего момента, сколько вы получите от физической блокировки, для того, чтобы колодки с дисками не пришлось менять прямо в колее. Так же передаваемый крутящий момент будет ограничен мощностью двух поршней в суппортах. 6 поршней, которые ставятся в комплекте с 22 колёсами, безусловно, справятся лучше, но, наверное, мало кто отважится штурмовать бездорожье на таких колёсах.
Активный задний дифференциал, в свою очередь, позволит автомобилю механически передать максимальный крутящий момент на заднее колесо, имеющее наилучшее сцепление с поверхностью (т.е. то, которое более сопротивляется качению). Поэтому, имея активную блокировку в арсенале, вам скорее всего понадобится идти за трактором гораздо большее расстояние, чем при наличии только имитаций блокировок. Если вы уверены, что в такие места на Дефе не попадёте, то от активного дифференциала смело можно отказываться.
Однако не стоит забывать, что блокировки дифференциалов помогают при прохождении поворотов в определённый момент. Включив информацию о режимах 4х4 на экран Pivi, владельцы Дефов могут быть удивлены тем, как часто компьютер блокирует оба дифференциала вместе или по отдельности даже при движении по асфальту в режиме Комфорт.
На этом видео прекрасно видно, как компьютер пытается имитировать блокировки дифференциалов, подтормаживает колёса и отпускает их, чтобы не допустить блокировки (например, 4:05)
Кстати, в одной из брошюр на английском читал, что англичане изменили систему распределения крутящего момента доя машин с 6 цилиндровым дизелем. Теперь специальная блокировка в центральном дифференциале будет динамически распределять крутящий момент между осями и позволит передать до 100% крутящего момента на заднюю ось. Подробности на картинке
Дифференциальное исчисление
В повороте все колеса автомобиля движутся по своей траектории. Причем задние крутятся медленнее передних, а внешние к повороту быстрее внутренних. Но как это возможно, если ведущие колеса жестко связаны с валом двигателя? Ответ: с помощью дифференциала.
Текст: Карелов Олег.
Что же такое дифференциал? Это механизм, который разделяет крутящий момент по двум выходным валам, позволяя каждому из них вращаться с различной скоростью. Число дифференциалов в автомобиле зависит от типа привода: на моделях с единственной ведущей осью устанавливается только один – межколесный, разделяющий тягу между левым и правым колесом. Если же машина оснащена, например, постоянным полным приводом, то требуются уже три дифференциала: один межосевой, передающий момент от коробки передач к ведущим осям, и два межколесных.
Свободный дифференциал
 |
Устройство свободного дифференциала. Крутящий момент от мотора подводится к ведомому зубчатому колесу (1), которое через конические колеса-сателлиты (2) передает усилие на выходные валы (3). Независимость же вращения выходных валов обеспечивается за счет проворота сателлитов вокруг своей оси. |
Внутреннее устройство дифференциалов бывает различным, а наибольшее распространение получил открытый или, по-другому, свободный дифференциал. Это чисто механическое устройство отличается простотой (обычно в нем всего четыре конических шестерни), компактностью и полностью соответствует своему названию: то есть делит крутящий момент в фиксированном соотношении (обычно 50:50) и никак не препятствует вращению выходных валов с разной скоростью. Но здесь-то и скрыта опасность: если одно из колес попадет на скользкую поверхность и забуксует, то без тяги останется и второе колесо, а сам автомобиль не сможет сдвинуться с места. Знакомая картина?
От этого недостатка избавлены блокируемые дифференциалы. В отличие от свободных, они уже с некоторым усилием стараются замедлить опережающий по скорости вал, увеличивая крутящий момент на отстающем. И хотя звучит это несколько сложно, на самом деле принцип работы подобных устройств прост: проворачиванию валов относительно друг друга препятствует возникающая между ними сила трения, и чем она больше, тем в большей степени крутящий момент смещается в сторону отстающего вала.
Куда пропадает момент?
Автомобиль разгоняется благодаря силе трения, возникающей между шиной и дорогой. Пока эта сила превышает силу тяги на колесе (равную крутящему моменту, поделенному на радиус колеса), машина движется без пробуксовки. Но как только сцепление с дорогой падает, и сила трения оказывается меньше силы тяги – избыток крутящего момента срывает колесо в скольжение. А что дальше? Скорость вращения колеса быстро увеличивается, соответственно, растут и обороты мотора. Теперь возможны два сценария: либо сработает ограничитель частоты вращения коленвала, то есть уменьшится подача топлива, и крутящий момент мотора упадет, либо, просто снижаясь по мере нарастания оборотов (развиваемый мотором момент непостоянен и достигает максимума примерно на средних оборотах), избыток крутящего момента исчезнет, и колесо станет вращаться с постоянной скоростью. Но в любом случае развиваемый двигателем момент падает, а вместе с ним и сила тяги колесах. Приехали.
Дифференциал с жесткой блокировкой
Крайний случай – дифференциал с жесткой блокировкой, который по команде водителя может намертво соединить выходные валы друг с другом, полностью исключив проскальзывания отдельных колес на бездорожье. В «свободном» же состоянии, когда блокировка отключена, он ничем не отличается от открытого дифференциала, то есть обеспечивает такую же независимость вращения валов.
Подобные модели довольно широко распространены: возможность передать на один вал все 100% крутящего момента двигателя весьма востребована в среде внедорожников, где дифференциалы с жесткой блокировкой встречаются как в качестве межколесных, так и межосевых.
В то же время, далеко выйти за обозначенные границы этим дифференциалам не суждено, ведь на асфальте блокировку нужно каждый раз отключать, иначе трансмиссия будет испытывать чрезмерные нагрузки в поворотах. А значит, автомобиль остается безоружен против проскальзывания колес на неожиданно возникших скользких участках дороги.
Дифференциал с дисковой блокировкой
 |
За исключением фрикционов и поджимающей пружины дифференциал с дисковой блокировкой почти не отличается от свободного. |
Например, механизмы с дисковой блокировкой, часто применяемые в автоспорте и на форсированных версиях дорожных машин. Устроены они почти так же, как и свободные дифференциалы, но валы в них связаны друг с другом посредством подпружиненных фрикционов. То есть в случае пробуксовки дисковая блокировка может добавить на отстающий вал лишь столько ньютоно-метров, сколько фрикционы способны выдержать до начала проскальзывания. Как правило, это совсем немного – всего несколько десятков Нм, что позволит компенсировать лишь незначительное падение крутящего момента, например, при попадании колеса на пыльный или мокрый асфальт.
А что мешает увеличить силу трения фрикционов? Проблема в том, что, будучи постоянно поджатыми, эти фрикционы препятствуют свободному вращению колес в повороте, что ведет к ускоренному износу шин, самого дифференциала и неоднозначно сказывается на управляемости.
Дифференциалы с блокировкой вискомуфтой
 |
Эффект блокировки вискомуфты достигается в результате того, что силиконовая жидкость «склеивает» между собой ведущие и ведомые диски муфты, которые до этого скользили друг по другу и трением обеспечивали нагрев жидкости. |
Этих недостатков лишены дифференциалы, блокируемые вискомуфтой. В данном случае перераспределение крутящего момента возникает не в результате трения фрикционов, а за счет свойств особой жидкости на силиконовой основе, которая “умеет” затвердевать при нагреве. В неё помещается два набора пластин, каждый из которых связан со своим выходным валом дифференциала. И пока автомобиль движется без пробуксовок, а, соответственно, и разница в скорости вращения валов невелика, муфта себя никоим образом не проявляет, но, как только один вал начинает существенно обгонять другой, пластины взбивают жидкость, её давление и температура возрастают, вязкость повышается — и вискомуфта тормозит вал. При этом сопротивление может быть столь велико, что блокировка становится практически жесткой – на каждый вал может передаваться 100% крутящего момента!
Почему же тогда вискомуфту не часто встретишь на внедорожниках? Тому есть две причины: первая – это склонность к перегреву во время длительной пробуксовки, вторая – задержка срабатывания, ведь на нагрев жидкости нужно время. Последнее настораживает и производителей мощных легковых автомобилей: медлительность не идет на пользу управляемости. Но есть и те, кому все же удается достичь отличных ездовых характеристик: это и Subaru Impreza, и Nissan 370Z, и полноприводный Lexus IS.
Дифференциалы с винтовой блокировкой
 |
Степень блокировки дифференциала Torsen определяется углом нарезки зубцов на червячной передаче. Однако чем жестче блокировка, тем резче она срабатывает, а потому на практике Torsen обеспечивает только четырехкратную разницу в крутящем моменте между валами. |
Куда более совершенными являются дифференциалы с винтовой блокировкой, в частности Torsen и Quaife. В отличие от всех предыдущих, созданных по принципу “открытый дифференциал с коническими шестернями + блокировка”, эти модели устроены совсем иначе. Особенность в хитрых червячных передачах: когда на одном из валов падает крутящий момент, шестерни начинает расклинивать и момент тут же перебрасывается на другую ось. То есть дифференциал даже не дожидается начала проскальзывания колеса – он реагирует на ухудшение сцепления с дорогой! При этом чем сильнее водитель жмет на газ, тем “жестче” связь между валами: в пределе на одну ось может приходится до 80% крутящего момента. Получается, что дифференциал “зажимается” тогда, когда надо – в момент разгона, а под сброс газа никак не мешает независимому вращению валов.
Столь логичное поведение и молниеносное быстродействие пригодились в совершенно различных областях: эти дифференциалы можно встретить и на скоростных автомобилях Audi с полным приводом Quattro, и на признанном внедорожнике Toyota Land Cruiser.
Недостаток же у подобных устройств один – беспомощность против диагонально вывешивания, ведь расклинивание шестерен возможно только при наличии хоть какой-то силы сопротивления на проскальзывающем колесе. В тех же условиях дифференциал с дисковой блокировкой будет хоть как-то будет пытаться помочь, а вискомуфта, “схватившись” после нескольких проворотов колеса, и вовсе передаст большую часть момента на противоположный вал.
Дифференциалы с блокировкой многодисковым сцеплением
Получается, что все дифференциалы – это некий компромисс между проходимостью и управляемостью? Да, но так продолжалось лишь до тех пор, пока электроника, наконец, не добралась и этого узла автомобиля. Произошло это в середине 80-ых годов, когда Mercedes и Porsche почти одновременно оснастили свои модели дифференциалами с электронноуправляемыми многодисковыми сцеплениями. Конструктивно они напоминали механизмы с дисковой блокировкой, но фрикционы в них поджимались уже не пружиной, а гидроприводом, который по команде блока управления мог ослаблять или наоборот усиливать натяг.
В результате характеристики дифференциала стали определяться сточками программного кода, а конструкторы получили огромные возможности для настройки. Например, для лучшей маневренности можно ослаблять связь между валами на входе в поворот, а, затем, на выходе, наоборот зажимать сцепление для максимально эффективного разгона. Можно и полностью заблокировать дифференциал, и тогда автомобилю не страшно никакое диагональное вывешивание.
 | |
Дифференциал AYC (active yaw control) от Mitsubishi Lancer Evo в разрезе. Можно видеть планетарный ряд и фрикционы, зажимая которые электроника включает нужную передачу. | |
 |  |
Левый поворот. Электроника зажимает правое сцепление, включая повышающую передачу, и на правую полуось поступает дополнительный крутящий момент. | Правой поворот. Зажимается левое сцепление, и через понижающую передачу момент передается на левую полуось. |
Казалось бы, у такого дифференциала нет слабых мест. Но, как и все остальные, он перераспределяет крутящий момент, выравнивая частоту вращения валов. А что если бы дифференциал наоборот заставлял бы один вал вращаться быстрее другого? Ведь тогда он мог бы добавить момент на внешнее к повороту колесо и тем самым помочь “заправить” автомобиль на дугу…
Активные дифференциалы
Активный дифференциал устанавливается на заднюю ось автомобиля, наделяя его невиданной устойчивостью в поворотах: там, где любой другой в ответ на прибавление газа уже давно бы “повис” в заносе, автомобиль с таким дифференциалом лишь активнее ввинчивается в вираж. Не страшно и бездорожье – если забуксовало одно колесо, то второе будет стремиться вращаться еще быстрее.
Означает ли это, что в будущем каждый автомобиль станет оснащаться подобным дифференциалом? Скорее всего, нет, и дело не столько в цене этого высокотехнологичного устройства, сколько в целесообразности. Простой и надежный открытый дифференциал никак не ограничивает скоростные возможности большинства легковых автомобилей, а для внедорожников более чем достаточно и механизмов с дополнительной блокировкой многодисковым сцеплением. Остается сегмент мощных, спортивных машин, где до сих пор правили бал агрегаты Torsen и дифференциалы с дисковой блокировкой. Вот здесь-то и могут пригодиться выдающиеся характеристики активных дифференциалов.
Дифференциал
Главная передача предназначена для увеличения крутящего момента, передаваемого к ведущим колесам. Устройство ее, на первый взгляд, весьма просто — две шестерни. Одна, размером поменьше, является ведущей, вторая, побольше — ведомой. Но от конструкции главной передачи во многом зависят тягово-скоростные характеристики автомобиля и расход топлива.
На заднеприводных автомобилях применяется гипоидная главная передача, так как крутящий момент нужно передать на ведущие колеса под углом 90 градусов. Почему применяется более сложная в изготовлении гипоидная передача, а не простая коническая? Да потому что у конической передачи ее простота является единственным преимуществом. А недостатков больше: шумность, низкая несущая способность, высокое расположение карданного вала (а, следовательно, и трансмиссионного туннеля в кузове автомобиля). В гипоидной передаче ось ведущей шестерни смещена относительно оси ведомой на величину гипоидного смещения. Поэтому карданный вал располагается ниже, что позволяет уменьшить высоту трансмиссионного туннеля. При этом снижается центр тяжести автомобиля, тем самым улучшая его устойчивость.
Зубья шестерен выполняются косыми или криволинейными. Благодаря тому, что в гипоидной передаче одновременно находится в зацеплении больше зубьев, чем в конической, обеспечивается ее плавная и бесшумная работа, повышается нагрузочная способность. Однако, из-за более плотного прилегания зубьев увеличивается опасность заклинивания, особенно при изменении направления вращения. Поэтому гипоидные передачи требуют высокой точности регулировки и применения специального трансмиссионного масла. В масла для гипоидных передач добавляются противоизносные и противозадирные присадки.
В переднеприводных автомобилях, где нет необходимости изменять направление передаваемого момента, в главной передаче применяются простые цилиндрические шестерни. Конструктивно главная передача устанавливается в общем картере с коробкой передач. Цилиндрические передачи просты в изготовлении, недороги, опасность задиров низка. Поэтому для их смазки в большинстве случаев применяется не специальное трансмиссионное масло, а моторное.
Как влияет передаточное число главной пары на тягово-динамические характеристики? Чем оно выше, тем быстрее происходит разгон, но максимальная скорость ниже. И, наоборот, с уменьшением передаточного числа автомобиль разгоняется медленнее, но достигает большей максимальной скорости. Значение передаточного числа для конкретной модели автомобиля подбирается с учетом характеристик двигателя, размера колес, возможностей тормозной системы.
Дифференциал — это механизм, позволяющий (при необходимости) ведущим колесам автомобиля вращаться с разными скоростями. Для чего это нужно? При движении по прямой колеса проходят одинаковый путь, в повороте же внешнее колесо проходит путь больший, чем внутреннее колесо. Поэтому, чтобы «успеть» за автомобилем, внешнее колесо должно вращаться быстрее.
Устройство дифференциала несложное — корпус, ось сателлитов и два сателлита (шестерни). Корпус крепится к ведомой шестерне главной пары и вращается вместе с ней. Сателлиты входят в зацепление с шестернями полуосей, которые непосредственно вращают колеса.
В такой конструкции сателлиты передают больший крутящий момент на ту полуось, которая оказывает меньшее сопротивление вращению. То есть, с большей скоростью будет вращаться колесо, которое дифференциалу легче раскрутить. При движение по прямой колеса нагружены одинаково, дифференциал делит крутящий момент поровну, сателлиты не вращаются вокруг своей оси. В повороте внутреннее колесо нагружено больше, внешнее — разгружается. Поэтому сателлиты начинают вращаться вокруг оси, подкручивая менее нагруженное колесо, увеличивая тем самым скорость его вращения.
Но такая особенность дифференциала иногда приводит к весьма неприятным последствиям. Если, например, одно из колес попадет на скользкую поверхность, дифференциал будет вращать только его, полностью игнорируя колесо, имеющее нормальный контакт с дорогой. То есть, автомобиль будет «буксовать».
Для борьбы с этим явлением применяются блокировки дифференциала. Способов блокировок придумано множество — от простых механических до изощренных электронных.
Дифференциал с полной блокировкой
Применяется во внедорожниках. В такой конструкции валы полуосей жестко соединяются между собой, вращаясь, таким образом, с равными скоростями. Блокировка включается водителем вручную перед преодолением труднопроходимого участка, после чего ее необходимо выключать во избежание перегрузок трансмиссии, повышенного износа шин и снижения управляемости автомобиля. При движении в обычных дорожных условиях полную блокировку применять, естественно, нельзя.
Дифференциал с частичной блокировкой
В таких дифференциалах блокировка включается автоматически, поэтому их еще называют самоблокирующимися. При этом усилие блокировки нарастает постепенно, пропорционально разнице в скорости вращения или величине крутящего момента. По конструкции самоблокирующиеся дифференциалы можно разделить на четыре вида: вязкостные, дисковые, винтовые, электронноуправляемые.
Вискомуфта (вязкостная муфта) представляет собой герметичный корпус, в котором размещены два пакета фрикционов. Пространство внутри корпуса заполнено силиконовой жидкостью, вязкость которой зависит от температуры. Один пакет фрикционов соединяется с корпусом дифференциала, второй — с одной из полуосей. В обычных условиях, когда полуоси вращаются с одинаковой скоростью, или с небольшой разницей, вискомуфта себя никак не проявляет. При пробуксовке одного из колес скорость вращения полуоси резко возрастает, жидкость при этом интенсивно нагревается, а ее вязкость повышается. В результате пакеты фрикционов «слипаются» — скорости валов выравниваются. При остывании вязкость снижается — валы снова вращаются независимо. Вискомуфта способна обеспечить лишь небольшой коэффициент блокировки, при длительной пробуксовке перегревается, срабатывает с запаздываниями (пока нагреется жидкость). Поэтому область ее применения — обычные городские автомобили, для преодоления бездорожья она не подходит.
Дисковые дифференциалы — это обычные дифференциалы, в которые дополнительно встраиваются один или два пакета фрикционов и распорная пружина, создающая преднатяг (сжатие пакетов). В пакете фрикционов часть дисков крепится к полуоси, вторая — к корпусу дифференциала. Когда колеса вращаются с одинаковыми скоростями, диски в пакете вращаются как одно целое. При разнице в скорости вращения между ними возникают силы трения, стремящиеся выровнять скорости. Таким образом осуществляется частичная блокировка дифференциала. Очевидны недостатки дисковой блокировки — постоянный, пусть даже и небольшой, момент трения, создаваемый преднатягом, ухудшает управляемость, быстрее изнашиваются шины, увеличивается расход топлива. Да и срок службы фрикционов сравнительно небольшой. По мере их износа снижается и степень блокировки, а после полного износа дифференциал работает уже как свободный. Отсюда вывод — чем чаще «буксуешь», тем быстрее «умирает» дифференциал. Дисковые дифференциалы требуют применения специального трансмиссионного масла.
Усилием преднатяга определяется степень блокировки и минимальный крутящий момент, передаваемый на колесо в любых дорожных условиях. Регулируя степень преднатяга подбирают нужный компромисс между проходимостью и управляемостью. Дисковые дифференциалы с малым преднатягом используются на обычных, дорожных автомобилях, с большим — на спортивных.
Более «продвинутой» версией дискового дифференциал является героторный дифференциал. В нем шестеренчатый масляный насос приводит в действие поршень, который сжимает пакет фрикционов. А производительность насоса зависит от разницы в скорости вращения полуосей. Чем больше эта разница — тем сильнее усилие сжатия, а, соответственно, и степень блокировки.
Червячные дифференциалы — используют для блокировки свойства червячных передач. Самыми распространенными являются дифференциалы Торсен и Квайф. Червячная передача состоит из червяка и червячного колеса. Червяк (сателлит) является ведущим звеном, колесо (шестерня полуоси) — ведомым. КПД передачи при прямом вращении намного больше, чем при обратном, и зависит от угла наклона витков червяка. Говоря проще, червяк легко вращает колесо, колесо же с трудом вращает червяк. При определенном угле витка червяка обратная передача становится вообще невозможной — то есть, колесо не сможет вращать червяк (происходит самоторможение). Таким образом, подбирая угол наклона витков червяка, регулируют степень блокировки дифференциала Торсен. Блокирующие свойства Торсена зависят также и от величины передаваемого крутящего момента. Существует три типа дифференциала Торсен. Типы Т1 и Т2 отличаются формой сателлитов и используются в качестве межколесных. Торсен Т3 используется в полноприводных автомобилях в качестве межосевого дифференциала.
В дифференциале «Квайф» сателлиты не посажены на оси, а свободно расположены в гнездах корпуса. При возникновении разницы в скорости вращения полуосей сателлиты, блокируясь, сдвигаются в гнездах и прижимаются к корпусу. Возникающая при этом сила трения пропорциональна разнице скоростей вращения. Степень блокировки регулируют, подбирая сателлиты с различным углом наклона витков.
Червячные дифференциалы по сравнению с дисковыми отличаются большей надежностью и коэффициентом блокировки, меньше боятся пробуксовки (но длительные и частые пробуксовки все равно не рекомендуются). Однако такие дифференциалы, в отличие от дисковых и вискомуфты, совершенно беспомощны против диагонального вывешивания.
Электронноуправляемые дифференциалы. Электроника, активно внедряемая во все узлы и системы автомобиля, не обошла стороной и дифференциал. Типовая конструкция электронноуправляемого дифференциала напоминает устройство обычного дискового дифференциала, но сжатие фрикционов осуществляется гидро- либо электроприводом по команде блока управления. Таким образом можно регулировать степень блокировки в самых широких пределах — от 0 до 100%. Все зависит от заложенной в блок программы.
Казалось бы, идеал достигнут! Но, нет пытливые японцы пошли дальше и сконструировали активный дифференциал — самый совершенный на данный момент. Обычный электронноуправляемый дифференциал при пробуксовке только выравнивает скорости вращения полуосей. Активный же дифференциал может вращать полуоси с разными скоростями, в зависимости от дорожной ситуации. Например, в повороте добавить момент на внешнее разгруженное колесо, помогая автомобилю «довернуться».
Что такой дифференциал представляет собой конструктивно? Обычный свободный дифференциал дополнен двумя передачами — повышающей и понижающей. Включает передачи при помощи мокрых сцеплений блок управления. Величина передаваемого крутящего момента регулируется степенью сжатия сцеплений. Таким образом автомобиль с активным дифференциалом может и мастерски проходить крутые виражи, и на бездорожье не спасует. Другой вопрос, стоит ли овчинка выделки: цена дифференциала немаленькая. Поэтому и ограничивается его применение только мощными спортивными автомобилями.
Имитация блокировок. В последнее время большое распространение получили электронные системы, которые при возникновении пробуксовки подтормаживают буксующее колесо с помощью штатной тормозной системы, имитируя блокировку дифференциала. Для обычного городского автомобиля, не выезжающего на бездорожье — самое практичное решение. И на скользкой дороге поможет, и даже диагонального вывешивания не боится.
Преимущества и недостатки. Автомобиль с самоблокирующимся дифференциалом увеличивает тягу на колесах, тем самым повышая проходимость на бездорожье и на скользкой дороге (еще бы, а ради чего тогда было огород городить?). Также улучшается динамика разгона. Широко используются такие дифференциалы на мощных спортивных автомобилях и в тюнинге для более полной реализации мощности, прохождения поворотов в скольжении.
Но то, что хорошо для спортивного автомобиля, не всегда благо для обычного. Ведь самоблокирующийся дифференциал, повышая проходимость, ухудшает управляемость. Например, при разгоне на скользкой дороге автомобиль сложнее удержать на прямой. Если блокировки нет, автомобиль, проскальзывая, просто теряет ускорение. Если же срабатывает блокировка, небуксующее колесо (или колеса) продолжают толкать автомобиль вперед, тем самым уводя его с прямолинейной траектории.
Блокировки, установленные на передней оси, увеличивают недостаточную поворачиваемость (траектория в повороте стремится распрямиться), установленные в задней оси — повышают избыточную поворачиваемость (в повороте увеличивается склонность к заносу).
Самоблокирующиеся дифференциалы еще называют дифференциалами повышенного трения. А повышенное трение приводит к увеличенному расходу топлива, снижению срока службы шин и деталей трансмиссии.
