Ambient Light, освещение салона
Всем доброго времени суток Друзья!
Отличного всем настроения!
Спасибо, что Вы с нами))
Итак, впереди как обычно будет много букф, а возможно и не очень.
Речь пойдет о так называемой амбиентной подсветке салона, в последнее время это набирает популярность.
Как по мне же, это весьма приятный способ сделать салон автомобиля более уютным. Собственно стал я размышлять как это сделать, а в это время мой Дружбан crow113 нашел на просторах всем известного китайского магазина решение, а именно EL провод — или как полностью называется электролюминесцентный шнур.

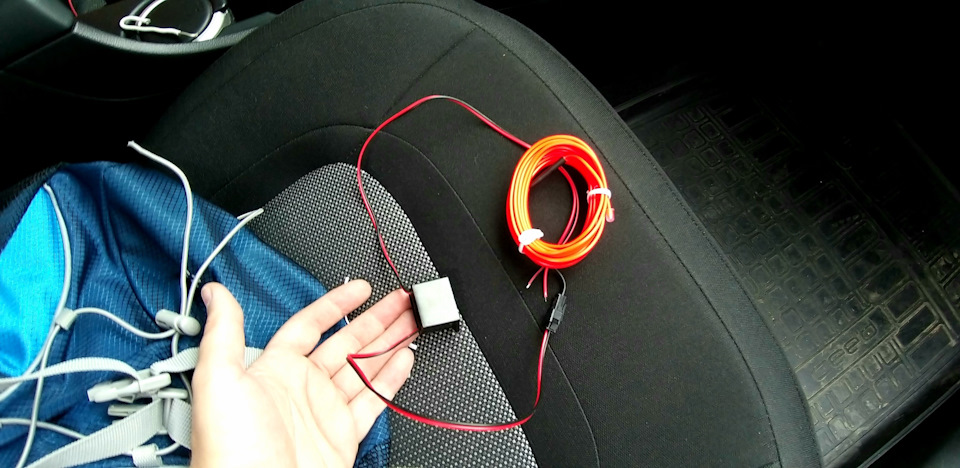

После того как мой Друг установил их себе, Я посмотрел на все это дело и признаюсь мне понравилось. И заказал себе пару шнуров с инверторами длинной по 2 метра каждый.
Сегодня наконец-то дошли руки установить шнуры.

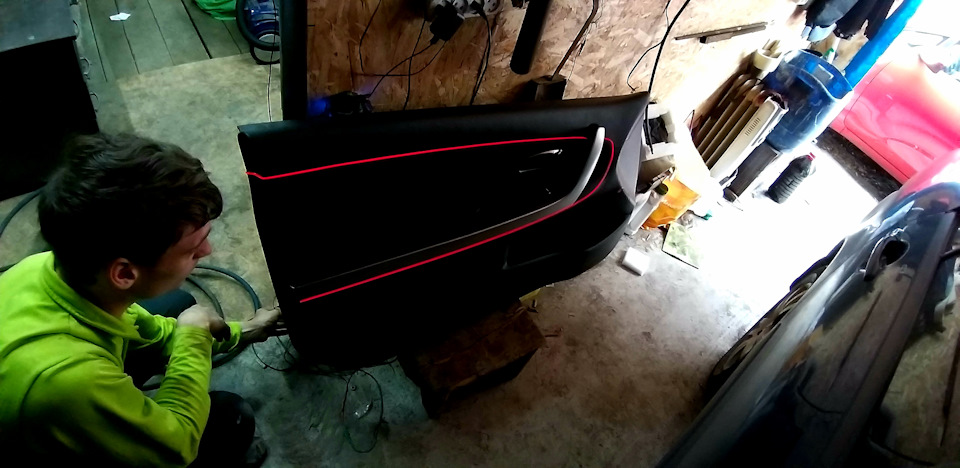

Для установки необходимо снять дверную карту (описывать данный процесс не стану, так как это было сделано уже не однократно другими Драйвовчанами), далее что бы шнур светился необходимо его запитать. Я запитал его на подсветку кнопок стеклоподъемников, делается это очень просто, ищется плюс и минус в фишке и в дальнейшем туда внедряется проводка.

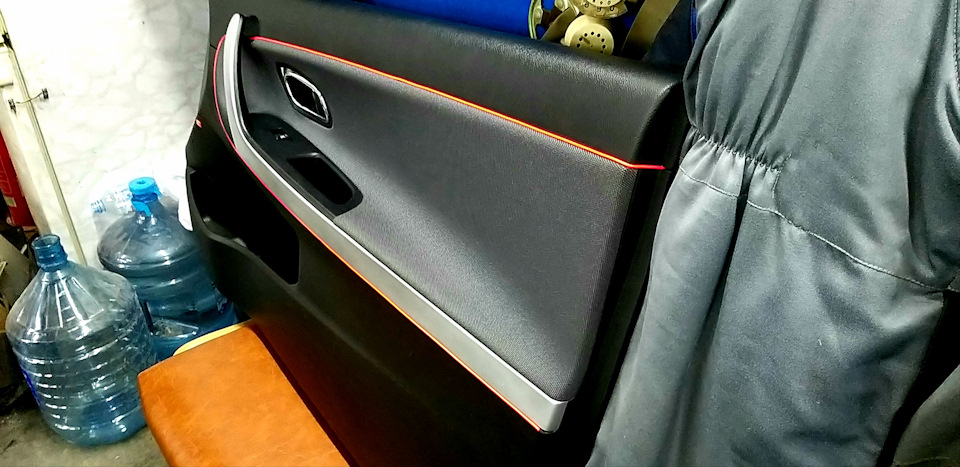

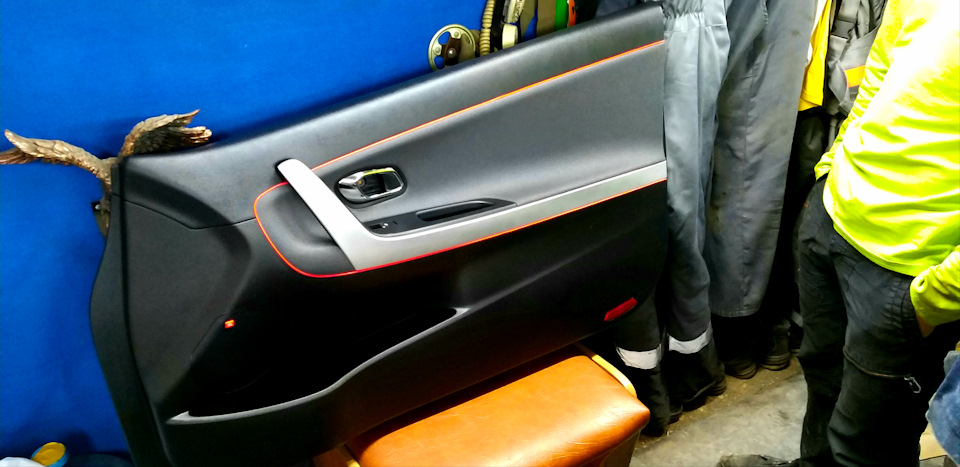

Самое как мне показалось сложное, это правильно, а главное надежно установить сам шнур, у него есть небольшой плавник, который можно вставить в сочленение пластика. Особенно сложно провести по низу, где идет накладки дверной ручки, так как пластик прилегает друг к другу очень плотно.
Также может возникнуть сложность с заведением окончания шнура во внутрь дверной карты, но тут кто на что горазд, я завел его через сочленение пластика и в результате встало все идеально.
Внутри проводку пустил по каналу штатной проводки, обмотав все тряпичной изолентой, инвертор был установлен в углубление с внутренней стороны карты и надежно там зафиксирован.

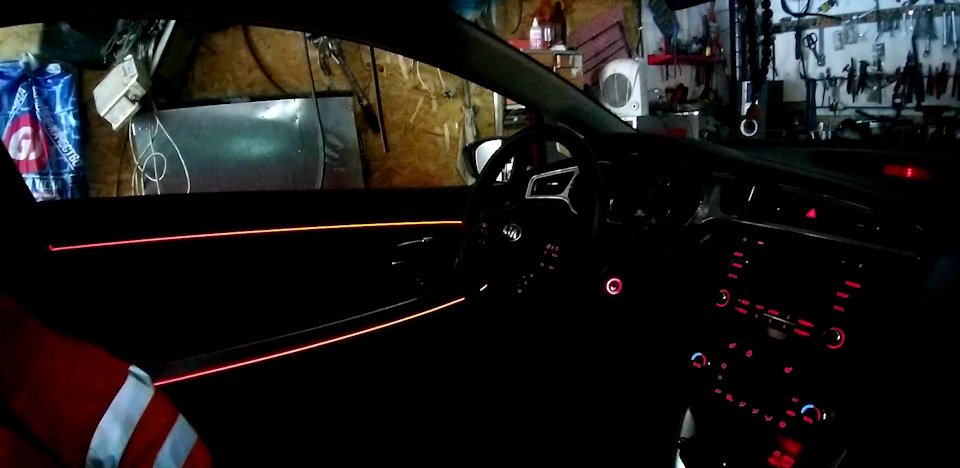

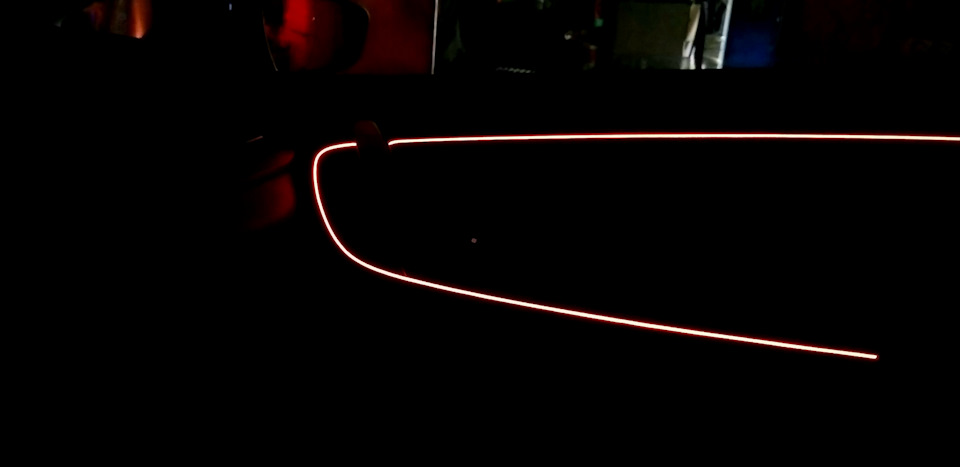

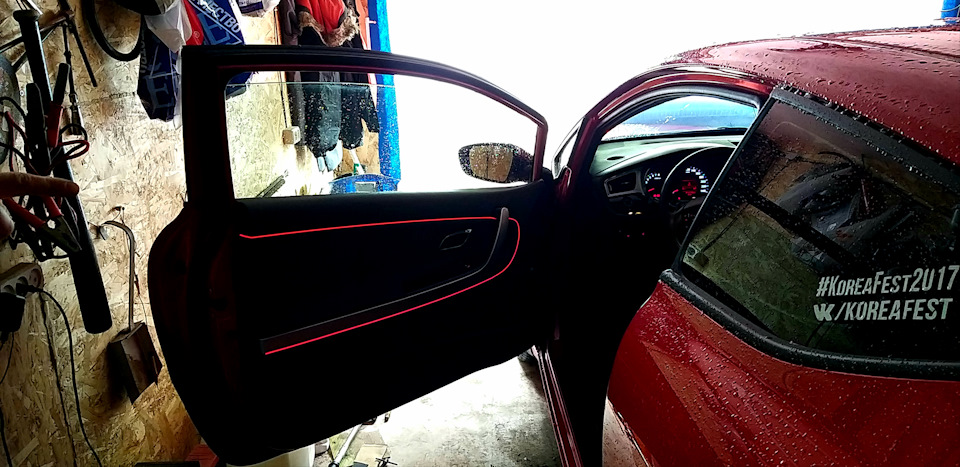

Вот такой вот небольшой тюнинг, но получилось весьма не дурно, а главное данная подсветка не создает сильного освещения, по яркости она как штатная подсветка салона, магнитолы и приборной панели, абсолютно не напрягает.
Кто то говорит, что инверторы могут издавать писк, да такое возможно, однако у меня данной проблемы нет, что тоже весьма радует.
На этом пожалуй все!
Получилось несколько сумбурно, но надеюсь вам понравилось.
Всем отличного настроения и гладкой дороги Друзья!
#18 Амбиентная подсветка салона
Доброго времени суток!
Владельцы дорестовых машин прекрасно знают, что Баварские инженеры недоработали подсветку дверных карт, от чего часть водителей даже и не в курсе, что что-то вообще где-то должно светиться 🙂

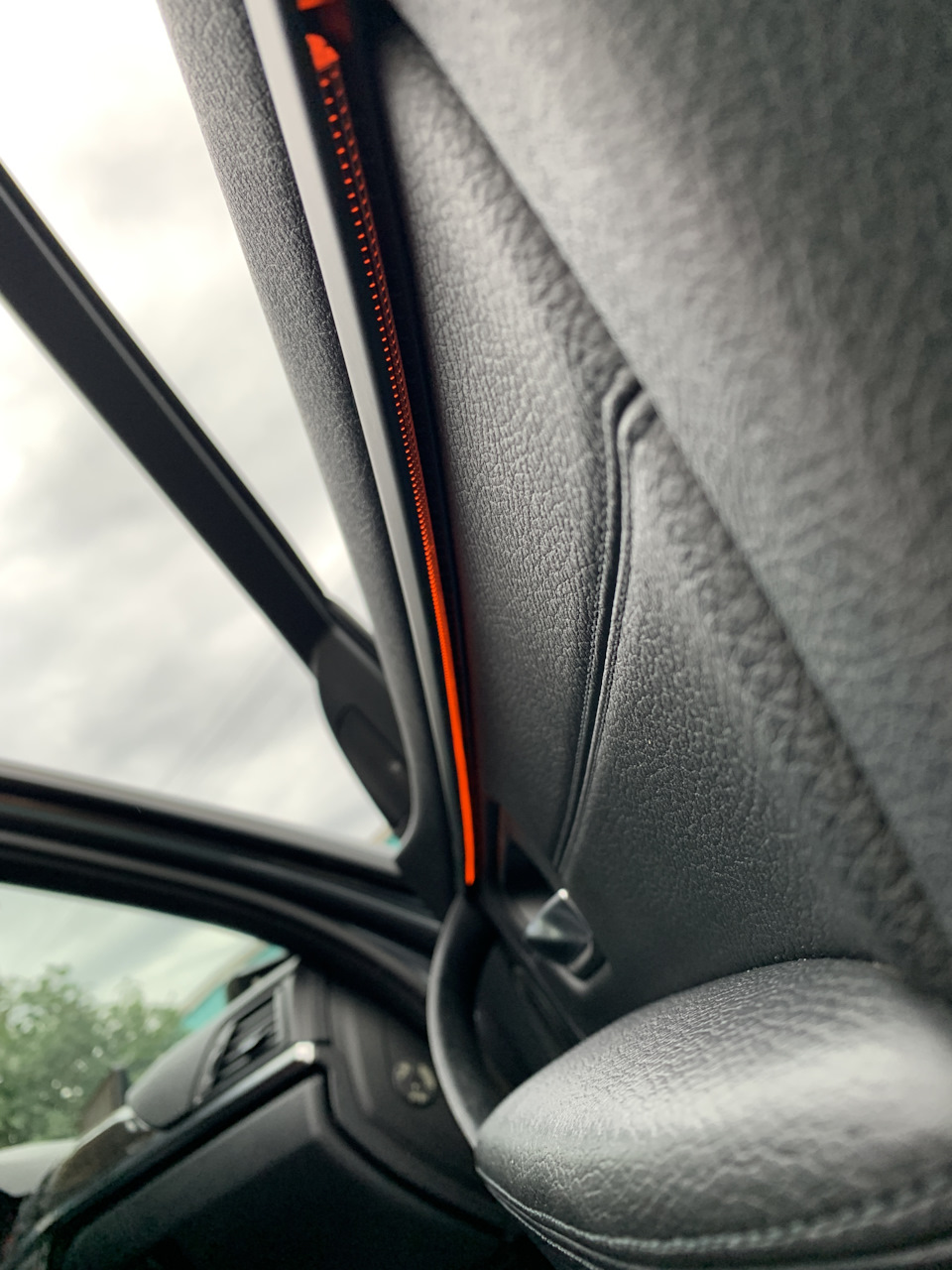

Однако подсветка вокруг рамки климата, а также сателлиты над ремнями безопасности светят вполне неплохо. Вот и моя машина в комплектации luxary оснащена пакетом светотехники, а также двумя цвета свечения, классический — янтарь (красный/оранжевый) и luxary — белый (лунный).
Как всегда есть 2 пути:
1. Закупить комплект вставок с китайского интернет магазина, такой комплект будет светить достаточно ярко, так как вместо световодов используется обычная диодная лента и цена комплекта как я понимаю в среднем 10 т.р.
2. Оригинал. Кто-то знает, а для кого-то может будет новостью, в рестайлинговых машинах инженеры признали недоработку и устранили её.
По сути — цена вопроса примерно одинакова, например я со своей скидкой по автозапчастям могу купить комплект на одну дверь за 1900 руб, а именно:

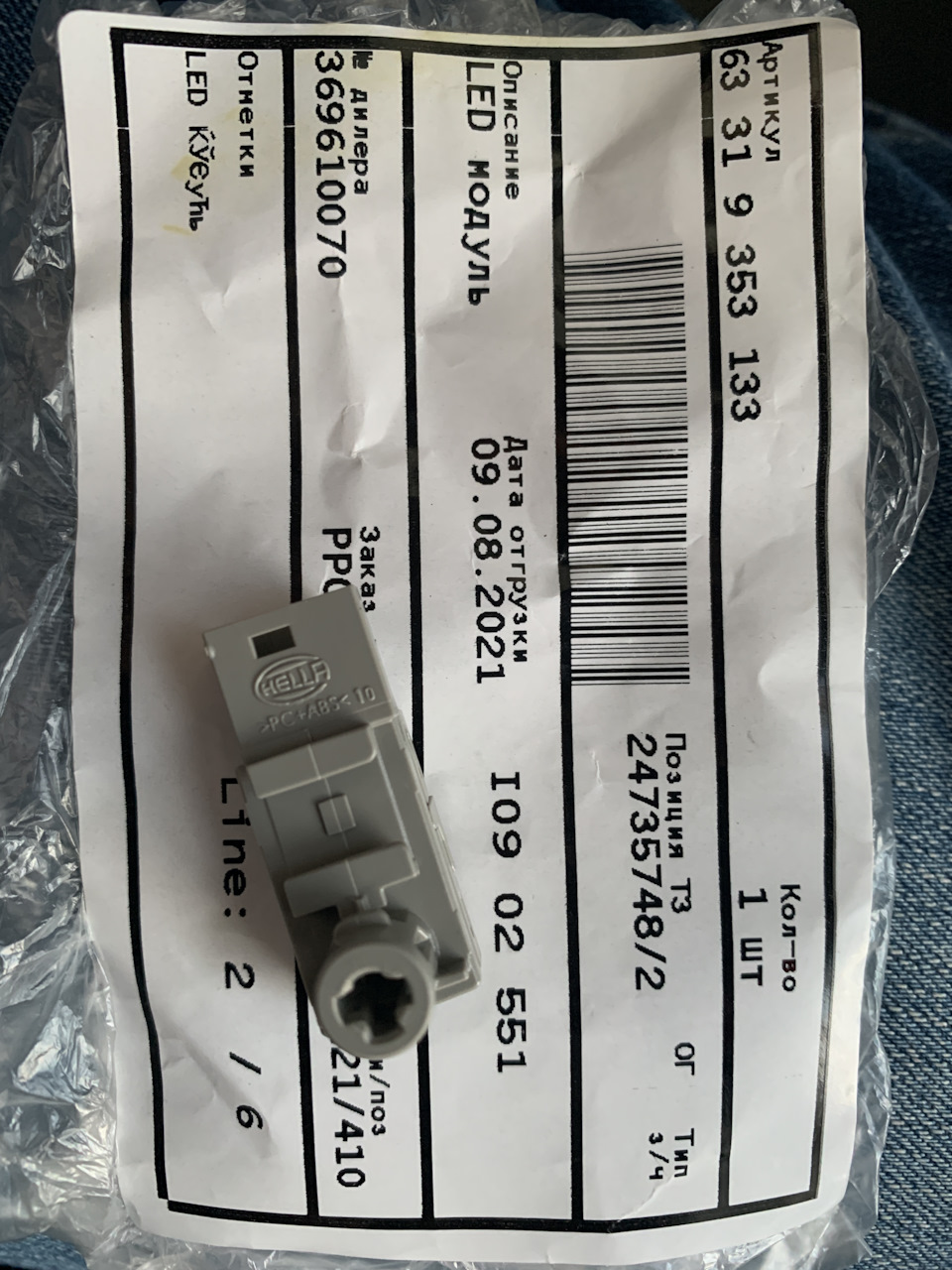

1. LED маркер двухцветный 63319353133 (левый передний)

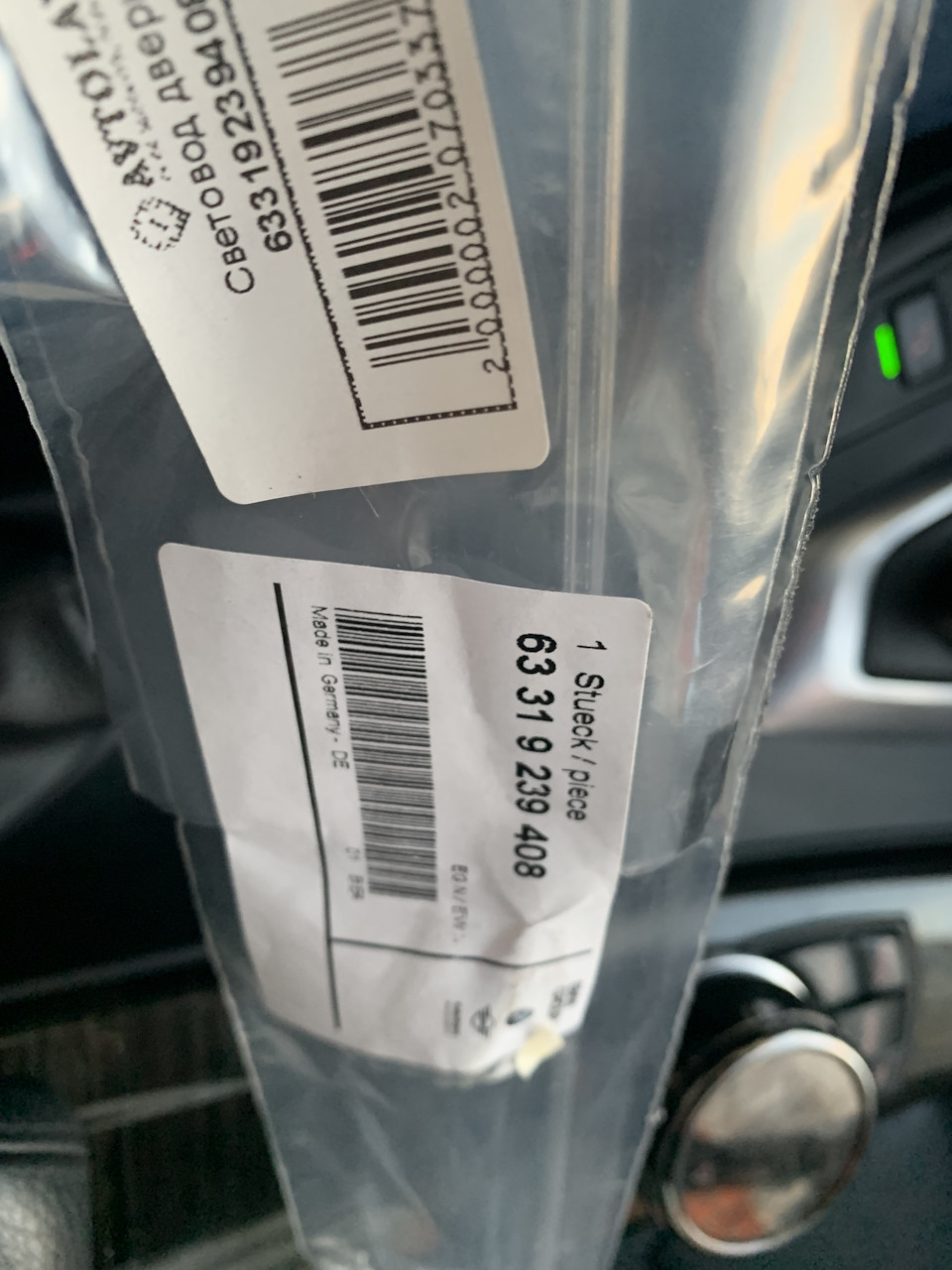

2. Световод 63319239409 (левый передний)
То есть если округлить до 2 т.р. х 4 = 8 т.р., что даже чуть дешевле Китая, конечно при условии самостоятельной установки, но нужно иметь введу, что яркости как от диодной ленты не будет, будет именно атмосферная (амбиентная) называйте как хотите подсветка, которая не напрягает и вы не будете ночью сидеть как при свете дня. 🙂 Но конечно есть товарищи кто любит всякие там подсветки и всё прочее, дело вкуса, я ничего против не имею, просто мне было бы не комфортно ехать ночью и понимать, что у меня светлее в салоне чем на улице, проще тогда освещение салона включить, кто боится темноты )))

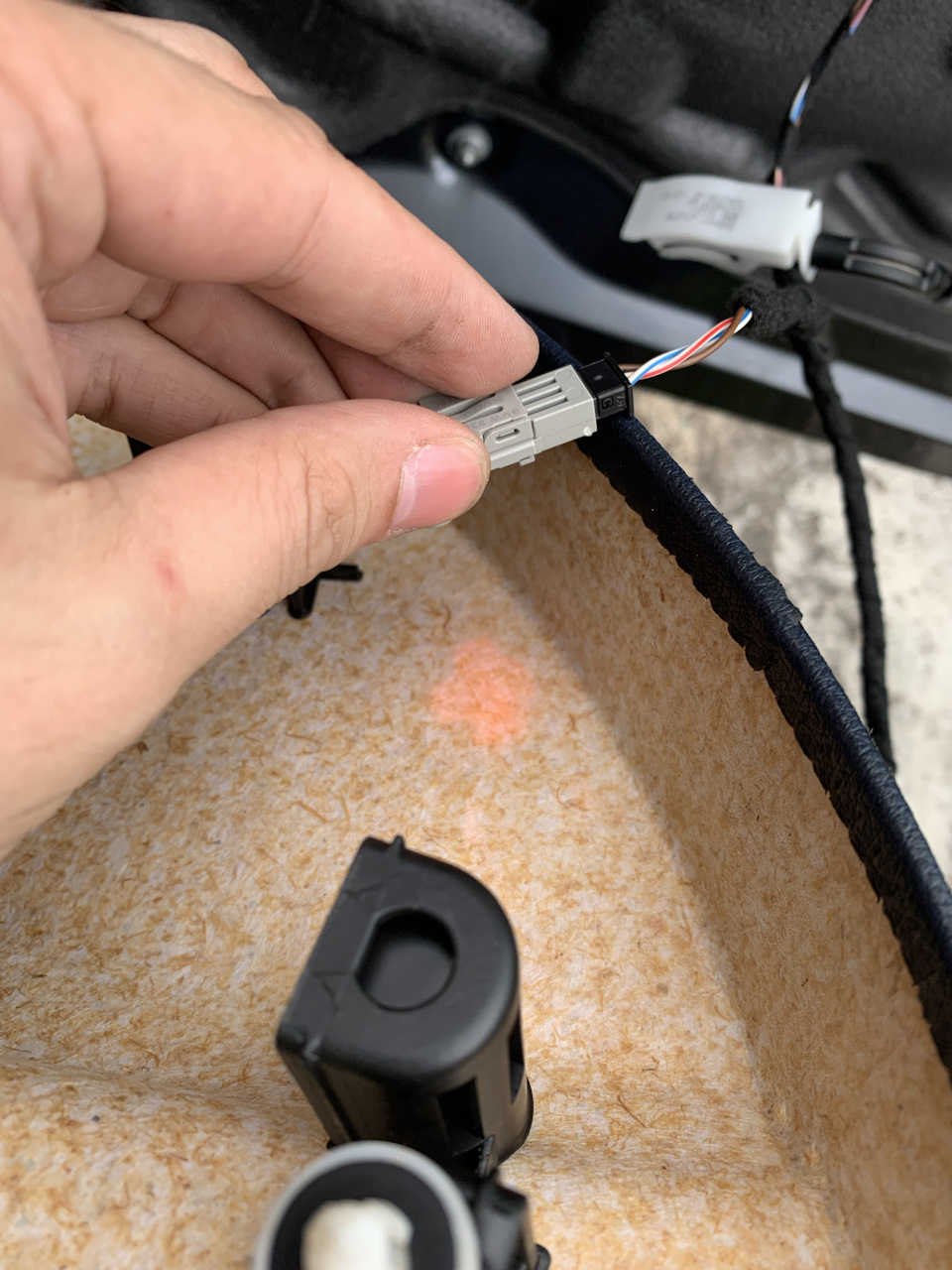

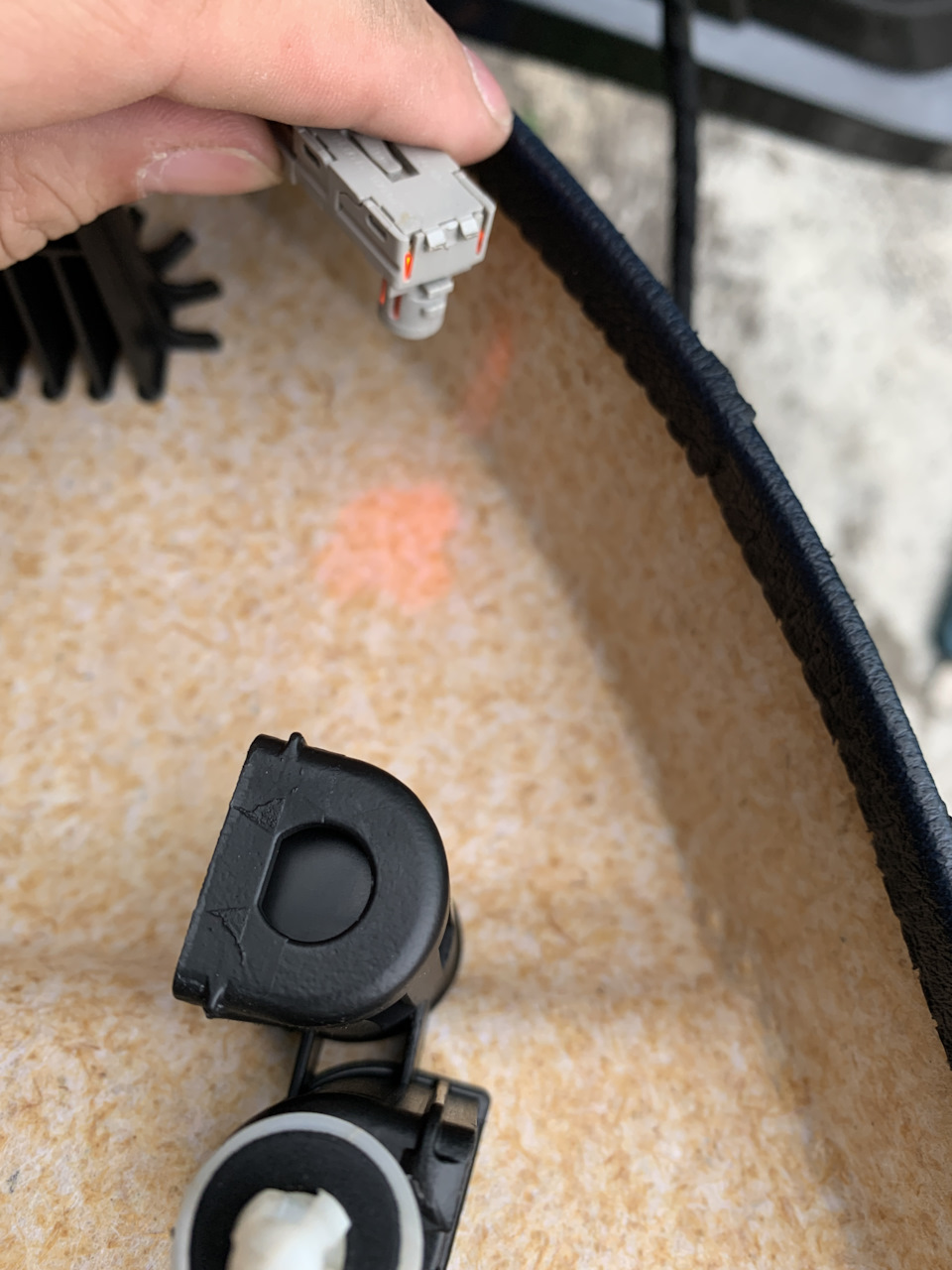

Как вы поняли, я пошёл по пути оригинала, но немного ранее, почитав драйв2, выяснил, что изначально подсветка задушена — сопротивлением в led драйвере и привязкой к регулировке общей подсветки салона, тогда не долго думая, вызвонил своего друга пайщика-электроника, к счастью у которого и резисторы нужные имелись и принялись паять. Пока он перепаивал, я подключился ESys и отвязал кодировкой зависимость салонной подсветки с яркостью амбиентной, в результате «блик» на ручке открывания двери стал более красным и появилась еле-еле заметная полосочка под самой декоративной вставкой, при условии отсутствия фонарей на улице, а желаемого результата я так и не увидел.
Прошло время, мои копания в интернетах привели ещё к одному умозаключению, что в рестайлинге и сами световоды тоже переделали, думаю что-ж, возьму я на пробу 2 рестовых световода и 2 оригинальных LED драйвера и попробую завершить эксперимент.
Забрав запчасти в магазине, поехал в гараж и под шумок вместе с заменой внутренних элементов ручек (о чём была прошлая запись) решил подмахнуть и оставшиеся компоненты. Какого было моё удивление, когда сравнив свечение перепаянного led драйвера и нового оригинального — оно не отличалось, совсем, даже чуть-чуть.
Здесь сразу закралось 2 мысли, либо перепаяли всё правильно и за 10-15 руб (стоимость резистора) получили рестайлинговые драйверы, либо ни о какой яркости речи быть не может, так как на сильное повышение яркости за счёт световода я не надеялся. Вынув старый световод и сравнив с новым — осмотрев внимательно — разницы не увидел никакой! И здесь подкралась мысль (чувак, ты выкинул 4 т.р. на ветер), думаю ладно, раз купил — надо ставить!
Поставил, дождался вечера (темноты), снял машину с охраны и ох*ел. При свете дня конечно никакой подсветки видно не было, а вот вечером ситуация изменилась, кстати пока ставил новые компоненты подсветки, родные перепаянные led драйверы поставил на задние двери (для эксперимента).
Ambient Lighting или расширение штатной подсветки салона Мерседес GLS/GLE
Сегодня речь пойдет про комфортную подсветку салона или Ambient lighting. Большинство современных автомобилей Мерседес оснащаются подсветкой салона, которая по замыслу инженеров и маркетологов способна добавить немного уюта и скрасить наше времяпровождение в салоне автомобиля. Мерседес начинал с одноцветной подсветки салона, сейчас же в современные модели устанавливается подсветка Ambient lighting с поддержкой до 64 цветов, а также различными режимами работы, в том числе и режимами переливания цветов.
Мы давно и успешно выполняем установку оригинальной подсветки салона в различные модели Мерседес, а также готовы предложить вариант замены обычной штатной подсветки на более интересную — расскажем чуть более подробней. Вариант расширения цветов подсветки актуален для 166/292 кузова (только GLE/GLS).
Приступаем к работе, при этом мы заранее подготовили необходимое оборудование и переделали светодиоды. На фото выше представлен стандартный режим работы подсветки. Для установки требуется демонтировать дверные карты и частично торпедо.
После замены необходимого собираем автомобиль и приступаем к кодированию системы — без этого новые цвета сами не появятся и не включатся. Головное устройство NTG 5s1 содержит в себе необходимый функционал, нужно только его «правильно» активировать, путем перепрограммирования.
Замена подсветки занимает у нас один рабочий день предлагаем посмотреть на фотокарточки примера различных вариантов цветов подсветки — хотя вживую все выглядит гораздо интереснее.
Ambient light 64 цвета часть 1 ( Основная подсветка салона)
Ambient light все по штатному.
Приветствую друзья, хочу поделиться опытом установки подсветки ambient light 64 цвета, может кому будет полезным данный пост.
На нашем рынке на дорестах очень мало машин с подсветкой, да и там штатно всего 3 цвета.
Загоревшись этой идеей я начал узнавать сколько это дело стоит, позвонил в MBcomand, там мне озвучили за 64 цвета 175000₽( подсветка дверей и консоли).
Начал искать посты на эту тему, их оказалось очень мало и особо не информативные. Решил исправить😀
Нашёл я комплект подсветки на AliExpress, продавец оказался очень дружелюбный и помогал мне на каждом этапе установки, сделал ещё приятную скидку в 30$.
Что приобрёл я у этого продавца👇🏻
В комплекте ещё идёт OBD штука с программированием компа, так как это модель подсветки работает через штатный монитор.
( если кому понадобится он у меня остался и с радостью поделюсь им для программирования машины)
Далее отвечу на вопрос сколько все это стоит. Вышло на самом деле для такого тюнинга не дорого, при условии если вы будете устанавливать сами! 44905 рублей с учетом скидки продавца!
Ну что погнали устанавливать, снимаем 4 двери и желательно несём домой так будет удобнее. ( двери прикручены на 2 саморезах, откручивал Торрексом T30
На дверях нужно заменить планки и для этого надо снять декоративную накладку.
Держиться она на железных клипсах, которые нужно вытолкнул с помощью двух отверток.
Далее мы откусываем крепления старой планки и на ее место ставим новую с подсветкой.
Для того чтоб она крепко держалась, надо воспользоваться паяльником или пистолетным клеем. Ту же самую процедуру проделаем с остальными дверными картами.
Проводка подключается элементарно фишка к фишке!
Двери готовы, приступаем к центральной консоле. Нужно снять серую планку, будьте аккуратны, там нудно отогнуть защелки.
Держится она на двух саморезах T20
Далее вставляем планки в пазы, все крепиться штатно. Будьте аккуратны они очень хрупкие и можно отломать! Втыкаем провода с лампами и готово.
2 вариант который он предложил это обрезать металические штекера и подсоединить провода напрямую, ну вообщем просто соединить.
Далее все штекера мы соединяем друг с другом, там невозможно ошибиться, все подключается фишка к фишки! И начинаем программировать с помощь OBD!
Если вы будете покупать комплект с OBD, то продавец поможет с установкой, если нет то обращайтесь я скину информацию с программированием.
Но к сожалению мне это не помогло, и этот обд я купил зря. Не смогли мы с китайцем подключить, так как в машине у меня совсем не было этой опции, как то так. Помогли мне с программированием в MBcomand за 5000₽ и 15 минут времени.
На всякий случай прикладываю ссылку на какого то американского блогера, который все подробно показывает как что делать. Правда у него немного другой комплект подсветки и управляется через руль, но на это не обращаем внимания.
С подсветкой гораздо уютнее и футуристично😀
Надеюсь был полезен, если остались какие то вопросы, спрашиваем! Кто будет устанавливать и возникнуть проблемы, я смогу вам помочь 😀
Ну и на последние фотки готового варианта.
Амбиентная подсветка салона, или как превратить приору в мерседес
Собственно покатавшись на представителях е и s класса, в глаза попала подсветка салона, создающая некий уют, спокойствие, после небольшого штудирования интернета, узнал как устроено (так же поковырял сами мерсы), как называется, решено было делать такую же.
Принцип работы прост — световод с пузырьками воздуха внутри, именно благодаря им и идет равномерное рассеивание от одного светодиода. В е выглядит это дело так
Понятно дело, что в домашних условиях, сделать такое не вышло.сначала было все вообще плохо, сначала в ход шли диодные ленты
но в общем, свет был, но был точками, как от фонариков…не айс, пришлось искать световоды, и проводить эксперименты с ними…
.и результат дал свои плоды
дальше пошел в ход паяльник, схема довольно простая — полу тусклый режим горения от габарита, и яркий от освещения салона или открытых дверей, плавное разжигание до тусклого, резкое включение яркого, затухание до тусклого (если зажигание, габарит), или затухание до нуля, так же и режим габаритов, габарит, зажигание выкл — подсветка плавно затухает
