Аннотации
Можно создавать примечания, метки, всплывающий текст и выносные элементы. Можно сохранить и восстановить параметры стиля по имени.
Можно создать общие примечания с помощью команды МТЕКСТ (или введите MT в окне команд), название которой обозначает многострочный текст. Инструмент многострочного текста доступен на панели «Аннотации».
После запуска команды МТЕКСТ отображается запрос на создание текстового поля путем щелчка мышью двух точек, расположенных по диагонали.

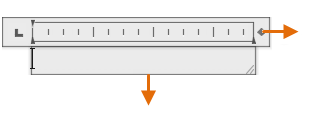

Точный размер текстового окна не имеет особого значения. После задания текстового поля отображается контекстный редактор. Можно легко изменить длину и ширину примечания до, во время или после ввода текста.
Все обычные элементы управления доступны в контекстном редакторе, включая вкладки, отступы и столбцы. Также обратите внимание, что при вызове команды МТЕКСТ временно изменяется лента, отображая различные параметры, такие как стили текста, столбцы проверка орфографии и т. д.
Создание текстового стиля

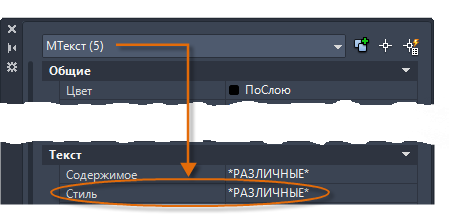

Как и в случае с другими элементами аннотаций, многострочный текст содержит множество параметров. Эти параметры можно сохранить в формате стиля текста с помощью команды СТИЛЬ, а затем к сохраненным стилям текста можно получить доступ, щелкнув стрелку раскрывающегося списка на панели «Аннотации». Текущий стиль текста отображается в верхней части раскрывающегося списка.

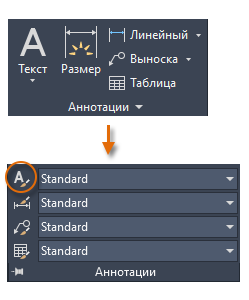

Для создания нового текстового стиля выберите элемент управления «Стиль текста», как показано на рисунке.

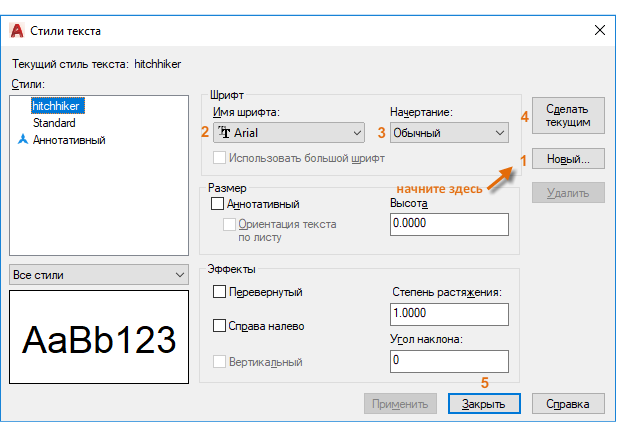

При создании стиля текста необходимо сначала задать его название, а затем выбрать шрифт текста и стиль шрифта. Порядок кнопок для нажатия показан на рисунке ниже:
Мультивыноски
Объекты мультивыноски используются для создания текста с линиями выноски (например, общих меток, ссылочных меток, всплывающего текста и выносных элементов).
Создание мультивыноски
Чтобы создать мультивыноску, используйте команду МВЫНОСКА. Выберите инструмент «Мультивыноска» на панели «Аннотации» или введите команду MLD в командном окне. В командном окне будут отображаться различные запросы и параметры. Можно поэкспериментировать, выбирая различные параметры и по-разному отвечая на запросы.

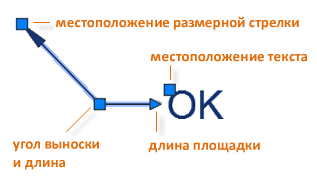

После создания мультивыноску можно изменить, сперва выбрав ее, а затем щелкая и перемещая ее ручки.
Меню ручек отображаются при наведении курсора на стрелки и ручки выноски. С помощью этих меню можно добавлять сегменты выноски или дополнительные выноски.
Редактировать текст в мультивыноске можно, дважды щелкнув ее.
Создание стиля мультивыносок

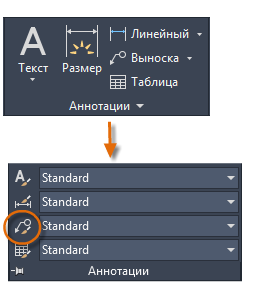

Можно создать собственные стили мультивыносок с помощью раскрывающегося списка в расширенной панели «Аннотации» или с помощью окна командной строки и команды МВЫНОСКАСТИЛЬ.
Например, для создания стиля выносного элемента запустите команду МВЫНОСКАСТИЛЬ. В Диспетчере стилей мультивыносок нажмите «Создать» и выберите описательное имя для нового стиля мультивыноски. Щелкните вкладку «Содержимое», выберите «Блок», а затем — «Выноска детали», как показано на рисунке.
AutoCAD Architecture
В системе AutoCAD Architecture для добавления в чертежи аннотаций указанных ниже типов используется один и тот же настраиваемый инструмент аннотаций:
Конкретный вид аннотации, ее внешний вид и другие характеристики определяются доступными для редактирования значениями, представленными в таблице «Свойства инструментов», доступ к которой возможен из контекстного меню инструмента. Масштаб создаваемых объектов аннотаций определяется заданным масштабом аннотаций.
Вместе с программой поставляется несколько стандартных (задаваемых по умолчанию) версий инструмента аннотаций, каждая из которых предоставляет отличную от других конфигурацию таблицы «Свойства инструмента». В зависимости от того, как установлена система, в рабочей среде может быть один или нескольких таких инструментов (или их версий с локальной адаптацией), содержащихся в палитрах инструментов аннотаций. Эти инструменты содержатся также в Каталоге инструментов и каталоге «Инструменты документирования» в Библиотеке компонентов. Пользуясь функцией i-drop
, можно скопировать любой из этих инструментов в инструментальную палитру в рабочей среде и адаптировать его к требованиям конкретного проекта.
Свойства инструмента аннотаций
На приведенных ниже чертежах представлены настройки таблицы «Свойства инструмента» для двух из имеющихся стандартных версий инструмента аннотаций: инструмента «Текст (прямолинейная выноска)» для текстовых аннотаций и инструмента «Квадрат (прямолинейная выноска)» для аннотаций в рамках. Обратите внимание на различные значения «Типа элемента» в категории «Общие». Если типом элемента является многострочный текст (Мтекст), то в категории «Текст» отображаются дополнительные настройки. Аналогично, когда типом элемента является «Блок», настройки отображаются в категориях «Символ» и «Местоположение символа». Настройки, выполняемые в категории «Выноска», также изменяются в зависимости от текущего значения, присвоенного типу «Выноска».
Свойства инструмента аннотаций с привязкой к многострочному тексту
Свойства инструмента аннотаций с привязкой к блоку
В следующей таблице перечисляются и описываются свойства инструмента аннотаций, которые могут быть сконфигурированы с помощью таблицы «Свойства инструмента». После того, как аннотация вставлена в чертеж, свойства аннотации или ее выноску можно изменять с помощью соответствующей палитры свойств.
Свойства инструмента марки разрыва
Инструменты марок разрыва, имеющих форму аннотации-блока, используются для маскировки или обрезки расположенных под ними объектов полилинией или AD-полигоном. Инструментом марки разрыва по умолчанию является инструмент «Линия разреза», содержащийся в палитре инструментов аннотаций. Марки разрыва других типов имеются в Каталоге инструментов и Каталоге инструментов документирования в Библиотеке компонентов.
В приведенной ниже таблице даны имена и описания свойств инструмента марок разрыва, которые могут быть сконфигурированы в таблице «Свойства инструмента». После того, как марка разрыва будет вставлен в чертеж, его свойства можно изменять с помощью соответствующей палитры «Свойства».
AutoCAD Architecture
Не удалось извлечь оглавление
Основной инструмент аннотаций
В AutoCAD Architecture 2021 toolset для добавления в чертежи аннотаций указанных ниже типов используется один и тот же адаптируемый инструмент аннотаций.
Конкретный вид аннотации, ее внешний вид и другие характеристики определяются доступными для редактирования значениями, представленными в таблице «Свойства инструментов», доступ к которой возможен из контекстного меню инструмента. Масштаб создаваемых объектов аннотаций определяется заданным масштабом аннотаций.
Вместе с программой поставляется несколько стандартных (задаваемых по умолчанию) версий инструмента аннотаций, каждая из которых предоставляет отличную от других конфигурацию таблицы «Свойства инструмента». В зависимости от того, как установлена система, в рабочей среде может быть один или нескольких таких инструментов (или их версий с локальной адаптацией), содержащихся в палитрах инструментов аннотаций. Эти инструменты содержатся также в Каталоге инструментов и каталоге «Инструменты документирования» в Библиотеке компонентов. Пользуясь функцией i-drop
, можно скопировать любой из этих инструментов в инструментальную палитру в рабочей среде и адаптировать его к требованиям конкретного проекта.
Свойства инструмента аннотаций
На приведенных ниже чертежах представлены настройки таблицы «Свойства инструмента» для двух из имеющихся стандартных версий инструмента аннотаций: инструмента «Текст (прямолинейная выноска)» для текстовых аннотаций и инструмента «Квадрат (прямолинейная выноска)» для аннотаций в рамках. Обратите внимание на различные значения «Типа элемента» в категории «Общие». Если типом элемента является многострочный текст (Мтекст), то в категории «Текст» отображаются дополнительные настройки. Аналогично, когда типом элемента является «Блок», настройки отображаются в категориях «Символ» и «Местоположение символа». Настройки, выполняемые в категории «Выноска», также изменяются в зависимости от текущего значения, присвоенного типу «Выноска».
Свойства инструмента аннотаций с привязкой к многострочному тексту
Свойства инструмента аннотаций с привязкой к блоку
В следующей таблице перечисляются и описываются свойства инструмента аннотаций, которые могут быть сконфигурированы с помощью таблицы «Свойства инструмента». После того, как аннотация вставлена в чертеж, свойства аннотации или ее выноску можно изменять с помощью соответствующей палитры свойств.
Свойства инструмента марки разрыва
Инструменты марок разрыва, имеющих форму аннотации-блока, используются для маскировки или обрезки расположенных под ними объектов полилинией или AD-полигоном. Инструментом марки разрыва по умолчанию является инструмент «Линия разреза», содержащийся в палитре инструментов аннотаций. Марки разрыва других типов имеются в Каталоге инструментов и Каталоге инструментов документирования в Библиотеке компонентов.
В приведенной ниже таблице даны имена и описания свойств инструмента марок разрыва, которые могут быть сконфигурированы в таблице «Свойства инструмента». После того, как марка разрыва будет вставлен в чертеж, его свойства можно изменять с помощью соответствующей палитры «Свойства».
AutoCAD
Не удалось извлечь оглавление
Аннотации
Можно создавать примечания, метки, всплывающий текст и выносные элементы. Можно сохранить и восстановить параметры стиля по имени.
Можно создать общие примечания с помощью команды МТЕКСТ (или введите MT в окне команд), название которой обозначает многострочный текст. Инструмент многострочного текста доступен на панели «Аннотации».
После запуска команды МТЕКСТ отображается запрос на создание текстового поля путем щелчка мышью двух точек, расположенных по диагонали.

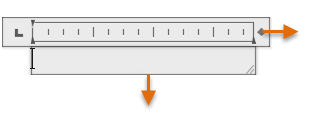

Точный размер текстового окна не имеет особого значения. После задания текстового поля отображается контекстный редактор. Можно легко изменить длину и ширину примечания до, во время или после ввода текста.
Все обычные элементы управления доступны в контекстном редакторе, включая вкладки, отступы и столбцы. Также обратите внимание, что при вызове команды МТЕКСТ временно изменяется лента, отображая различные параметры, такие как стили текста, столбцы проверка орфографии и т. д.
Создание текстового стиля
Как и в случае с другими элементами аннотаций, многострочный текст содержит множество параметров. Эти параметры можно сохранить в формате стиля текста с помощью команды СТИЛЬ, а затем к сохраненным стилям текста можно получить доступ, щелкнув стрелку раскрывающегося списка на панели «Аннотации». Текущий стиль текста отображается в верхней части раскрывающегося списка.
Для создания нового текстового стиля выберите элемент управления «Стиль текста», как показано на рисунке.
При создании стиля текста необходимо сначала задать его название, а затем выбрать шрифт текста и стиль шрифта. Порядок кнопок для нажатия показан на рисунке ниже:
Мультивыноски
Объекты мультивыноски используются для создания текста с линиями выноски (например, общих меток, ссылочных меток, всплывающего текста и выносных элементов).
Создание мультивыноски
Чтобы создать мультивыноску, используйте команду МВЫНОСКА. Выберите инструмент «Мультивыноска» на панели «Аннотации» или введите команду MLD в командном окне. В командном окне будут отображаться различные запросы и параметры. Можно поэкспериментировать, выбирая различные параметры и по-разному отвечая на запросы.
После создания мультивыноску можно изменить, сперва выбрав ее, а затем щелкая и перемещая ее ручки.
Меню ручек отображаются при наведении курсора на стрелки и ручки выноски. С помощью этих меню можно добавлять сегменты выноски или дополнительные выноски.
Редактировать текст в мультивыноске можно, дважды щелкнув ее.
Создание стиля мультивыносок
Можно создать собственные стили мультивыносок с помощью раскрывающегося списка в расширенной панели «Аннотации» или с помощью окна командной строки и команды МВЫНОСКАСТИЛЬ.
Например, для создания стиля выносного элемента запустите команду МВЫНОСКАСТИЛЬ. В Диспетчере стилей мультивыносок нажмите «Создать» и выберите описательное имя для нового стиля мультивыноски. Щелкните вкладку «Содержимое», выберите «Блок», а затем — «Выноска детали», как показано на рисунке.
Масштаб размеров в AutoCAD. Аннотативность
Как масштабировать размеры в Автокаде? При образмеривании объекта может показаться, что в Автокаде не ставятся размеры. Т.е. вроде как выносная линия появляется, но само значение размера отсутствует (см. рис. 1). Рассмотрим, как в Автокаде поставить размеры нужного масштаба.
Рис. 1. При простановке размеры в Автокаде могут отображаться некорректно.
Как быстро настроить масштаб размеров AutoCAD?
Если в Автокаде маленькие размеры на чертеже, то самый быстрый способ исправить это – вызвать панель «Свойства» (Ctrl+1) и изменить два параметра: высота текста и величина стрелок. При этом сам размер должен быть выделен. При увеличении числовых значений в соответствующих ячейках размеры на чертеже будут отображаться корректно (см. рис. 2).
Рис. 2. Как масштабировать размеры в Автокаде через панель Свойства.
Описанный способ достаточно быстрый, но применим лишь в единичных случаях. Проделывать все эти действия для каждого размера на чертеже нерационально. Поэтому рассмотрим и другие варианты.
Как в Автокаде поставить размеры нужного масштаба на всем чертеже?
Изменить масштаб размеров в Автокаде можно в Размерном стиле. Это наиболее правильный подход (читать подробнее про настройку размерных стилей). Вы не только сможете задать нужные размеры для всех элементов, т.е. высоту текста, размер стрелок и др. параметры, но и установить непосредственно сам масштаб, в котором будут отображаться размерные элементы (см. рис. 3).
Рис. 3. Редактирование Размерного стиля.
Рис. 4. Масштаб измерений для размерного текста в AutoCAD.
Аннотативные размеры в Автокаде
Аннотативность – это свойство объекта менять свои размеры при изменении масштаба аннотаций. Свойство аннотативности нужно присвоить объектам. Это можно сделать для текста, размеров, мультивыносок и блоков.
Чтобы присвоить аннотативность размерному стилю, необходимо перейти в Диспетчер размерных стилей, выбрать «Редактировать» и во вкладке «Размещение» установить галочку напротив «Аннотативный» (см. рис. 5).
Рис. 5. Аннотативные размеры в Автокаде.
Прежде чем задавать масштаб аннотаций, определитесь, в каком масштабе объект будет на Листе (см. статью «Изменение масштаба в Автокаде»). Аннотативные размеры на листе отображаются только в том масштабе, который им присвоен.
Данный материал сугубо практический. Полностью тему, посвященную аннотативным размерам, я разбираю в видеокурсе «Оформление проектов AutoCAD по ГОСТ». В нем я показываю, как присвоить масштаб аннотациям, разбираю основные инструменты для работы с ними и рассматриваю несколько примеров на практике.
Подведем итог. Теперь вы знаете, как уменьшить или увеличить размер в Автокаде. Достаточно воспользоваться настройкой Размерного стиля. Что касается свойств аннотативности, то более подробную информацию по работе с аннотативными размерами можно найти в курсе «Оформление проектов AutoCAD по ГОСТ». Также вы можете ознакомиться с видеоуроком «Аннотативные размеры в AutoCAD».
