Весгейт(wastegate), Байпасс(bypass), Блоуофф (blowoff)
1.Весгейт(wastegate) Клапан между выпускным коллектором и выхлопной трубой(параллельно турбинной части агрегата турбонаддува), пускающий выхлопные газы в обход турбинной крыльчатки, чтобы ограничить рост наддува выше заданного значения посредством предотвращения роста скорости вращения турбины.
Принцип работы:
В нормальном состоянии (машина заведена и работает на холостых) клапан вестгейта закрыт, пуская все газы через турбину.

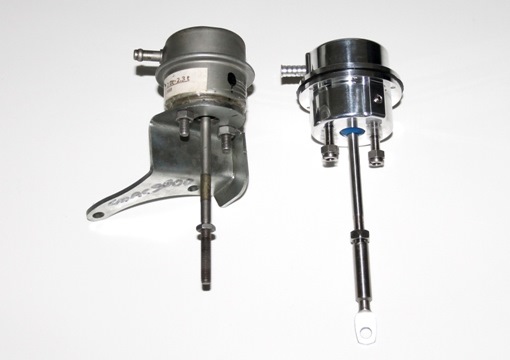

За это отвечает актуатор вестгейта (Wastegate Actuator) — механизм, имеющий в основе пружину/диафрагму, которые контролирует открытие/приоткрытие/закрытие клапана вестгейта. Вестгейт турбины в нормальном состоянии закрыт, причем закрытие инициируется пружиной внутри актуатора. Запаса прочности пружины хватает чтобы турбина могла надувать до 0.6 бар на впуске.
Достаточно просто все работает — по трубе идет газ под давлением. идет он на крыльчатку турбины.
Газ давит скажем 1 бар.
На пути газа в трубу врезан клапан, с обратной стороны клапан держит пружина рассчитанная на этот самый 1 бар. Со стороны пружины так-же есть замкнутое пространство в которое выведен шланг. По этому шлангу подается воздух от соленойда (Соленоид управления наддувом (Wastegate Solenoid Valve) — электромагнитный соленоид, который управляет потоком воздуха по вакуумным линиям, соединяющим впускной патрубок, актуатор, соленоид управления наддувом и компрессорную часть турбины.)
Смотрим в прошивку — MAX WASTEGATE DUTY CYCLE
НА низах на вестгейт подается максимум воздуха чтобы он держал давление как мог, полностью.
Это сделано для того чтобы ничто не мешало турбине на низах раскрутиться как можно скорее.
По увеличению нагрузки, а с ними и давление в нашей тестовой трубе из 1 бара перерастет в скажем 2, нам надо подать на вестгейт меньше давления чтобы пружине было сложнее держать 2 бара и она приоткрыла клапан, и часть газов пошли в обход турбине.
Все просто.
2.Байпасс(bypass) Клапан между впускным патрубком до компрессорной части агрегата турбонаддува и впускным патрубком после оного (т.е. параллельно его компрессорной части). Служит в основном для снижения шума впуска и некоторого снижения резонансных явлений при резком закрытии дроссельной заслонки. На многих серийных машинах не устанавливается вовсе.

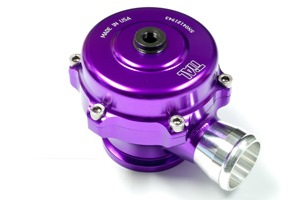

3.Блоуофф (blowoff) Клапан между выходом компрессорной части агрегата турбонаддува и атмосферой.Синеписальщики ставят его для получения пшикающеко звука при переключениях и сбросах газа.
Девайсы 2 и 3 при установке громадных тюнинговых турбин (вдвое больше стоковых) становится необходимы, так как защищают турбину от большой осевой нагрузки на вал. Ставится или девайс 2(для машин с МАF) или девайс 3(для машин с МАР).
Блоу офф и Байпас. Blow off VS Bypass.
Хочу сегодня рассказать вам о таком спорном приспособлении как блоу офф клапан. Его конструкция как и всего гениального проста и понятна. И не смотря на это, на просторах сети полно информации о невероятных сложностях установки и использования этого клапана. Нам говорят обогащение смеси, увеличенный расход топлива, пламя из глушителя и пресловутое «двига глохнет». Поносят сей девайс на каждом форуме)).
А на самом деле этот клапан пришел в тюнинг из автоспорта, где нет места бесполезным вещам.
Представим что во время интенсивного ускорения мы бросаем газ, система управления двигателем переходит в режим торможения двигателем и прекращает подачу топлива в цилиндры. Обороты двигателя начинают падать, но только не у турбины. Она продолжает работать по инерции и готовить сжатый воздух для двигателя. Этот воздух упираясь в закрытую дроссельную заслонку, создает скачек давления который не имея выхода движется обратно в сторону крыльчатки и прилагая на нее высокое усилие заставляет ее останавливаться. Этот неприятный эффект называется Сурдж (Surge) и отчетливо слышен в тот момент когда происходит. Помимо ударных нагрузок мы получаем остановку турбонагнетателя и при открытии дроссельной заслонки вновь должны ждать его раскрутки. От этого нас и спасают блоу офф и байпасные клапаны.
Теперь разберемся что такое блоуофф и байпасный клапан.
Это предохранительные клапаны сбрасывающие всплеск давления. Блоу офф сбрасывает в атмосферу издавая желанный для многих тюнеров звук а байпасный клапан направляет стравленный воздух обратно на впуск турбины. Если блоуофф избавляет нагнетатель от стрессовых нагрузок то байпасный клапан смягчает эти нагрузки, но не избавляет от них. Это происходит потому что закрытая система все равно не может уместить в себе весь нагнетаемый воздух и поэтому работает как своеобразный амортизатор смягчая ударную нагрузку. Но не смотря на это производители используют именно байпасную систему, это меньше непонятных звуков из под капота, дешевле в обслуживании, именно эта система не позволяет терять посчитанный расходомером воздух.
Камнем преткновения использования блоуофф стал их неудачный симбиоз с MAF. MAF сенсор считает количество воздуха проходящего через него, когда воздух проходит в обратную сторону подсчет проходит еще раз. В этом и кроется великая тайна под названием «сбой мафа». При резком сбросе газа не важно какой автомобиль атмосферный или «надувной», воздушный поток меняет свое направление и движется в сторону воздушного фильтра. Виновником этого является дроссельная заслонка. Обратная волна еще раз считается MAFом так и не попав в двигатель. При сбросе давления клапаном блоу офф происходит немного другой процесс. При открытии клапана происходит сквозная вентиляция что гораздо сильнее сказывается на показателе MAF. Датчик видит огромное количество проходящего через него воздуха и беда в том что этот воздух не попадет в двигатель. Гуляющего вперед назад воздуха может быть настолько много, что датчик выйдет за свой диапазон и компьютер не будет знать что делать с такими показаниями. Поэтому возможен сбой который серьезно уменьшит скоростные показатели автомобиля.
На высоких оборотах клапан блоу офф не может заглушить двигатель т.к. подача топлива при закрытой дроссельной заслонке отсутствует а вот на низких компьютер будет использовать завышенные данные полученные с MAF. Вот здесь мы и имеем в некоторых случаях огонь из трубы или «двига глохнет».
Бороться с этим эффектом нужно при помощи суб-компьютера. Он будет ограничивать заведомо ложный сигнал от MAF в момент торможения двигателем, т.е. служить своеобразным фильтром. Получается если вы хотите иметь блоу офф клапан, а ваш автомобиль оснащен датчиком массового расхода воздуха, тогда помимо клапана вам понадобится симпатичная коробочка умеющая ограничивать сигнал MAF.
Матчасть — Blow-Off/Bypass/Wastegate и MAF/MAP сенсоры
Большой теоретический пост для Вас и для меня, для владельцев турбированных двигателей и просто для расширения кругозора. Информация собрана из разных источников, постараюсь сложить всё воедино без лишней воды.
Часть №1, клапаны Blow-Off/Bypass/Wastegate
2) Байпасс (bypass):
Что это — Клапан между впускным патрубком до компрессорной части агрегата турбонаддува и впускным патрубком после оного (т.е. параллельно его компрессорной части).
Что делает — Возникший излишек воздуха используется повторно, т.к. снова направляется в компрессор турбонагнетателя.
Какие плюсы — Не все считают целесообразным стравливать воздух тупо в атмосферу. Того же мнения придерживаются и автопроизводители. Тем самым сокращается лаг при след. нажатии на педаль газа, воздух в системе и приход будет почти моментальный. Аналогично как и блоу-офф, защищает турбину и прилегающие системы от повреждений. Так же снижает излишние шумы в подкапотке.
Какие минусы — Мало кто учитывает, что в момент каждого нового сжатия происходит увеличение температуры как самого воздуха, подаваемого в цилиндры двигателя, так и частей его впуска. Принцип работы такой системы можно сравнить с амортизатором, роль которого в данном случае – смягчить удары по оси турбонагнетателя. Герметичность системы рано или поздно перестанет справляться с удерживание постоянно увеличивающегося количества воздуха, который в какой-то момент всё же прорвётся наружу. Нельзя на 100% сказать, что турбина будет в безопасности с байпасом, в особенности если он не новый.
3) Весгейт (wastegate):
Что это — Клапан между выпускным коллектором и выхлопной трубой (параллельно турбинной части агрегата турбонаддува).
Что делает — ведёт выхлопные газы в обход турбинной крыльчатки, чтобы ограничить рост наддува выше заданного значения посредством предотвращения роста скорости вращения турбины.
Часть №2, MAF/MAP сенсоры
1) MAF сенсор:
Что это — датчик массового расхода воздуха (ДМРВ).
Что делает — Устройство, предназначенное для оценки количества воздуха, поступающего в двигатель автомобиля. Является одним из датчиков электронных систем управления двигателем автомобиля с впрыском топлива. Датчик массового расхода воздуха может применяться совместно с датчиками температуры воздуха и атмосферного давления, которые корректируют его показания.
Какие минусы — нельзя ставить blow-off с этим сенсором. Т.к. посчитанный воздух вылетает в атмосферу, и мозг не будет понимать, что происходит. В результате возможен перелив топлива (богатая смесь), так же есть риск заглохнуть.
Как исправить этот косяк и сделать 2 вещи совместимыми — избежать заведомо ложные показания MAF-сенсора можно ограничив сигнал в период торможения двигателем. Именно это и делают многие суб-компьютеры при правильной настройке, такие как Apexi S-AFC и GReddy e-manage Ultimate.
2) MAP сенсор — это датчик давления нагнетателя, всегда работает в паре с датчиком температуры воздуха.
С ним совместим блоу офф и вестгейт.
Что лучше MAP или MAF?
В принципе, что нам нужно для вычисления массы воздуха? Правильно — температура, давление и объем цилиндра, теоретически эта задача легко решается при помощи двух датчиков: MAP + температуры. Вот только одна проблема — это не позволит измерить фактическое количество воздуха, зашедшее в цилиндры.
MAF лишены этого недостатка в принципе, т.к. меряют именно фактический массовый расход воздуха. Им всё равно, какие ты там валы или клапана установлены: вошло 14 г. воздуха — значит надо впрыснуть 1 г. бензина. Почему он туда вошел или не вошел — без разницы. Увеличил VE — автоматически получил доп. топливо. Программу на основе MAF гораздо легче калибровать и отлаживать (это одна из причин, почему автопроизводители реально предпочитают MAF). Однако и MAF ни без недостатков — они громоздкие, сложные, дорогие, ненадежные, загрязнаются и т.п. К тому же их тьма тьмущая разновидностей — каждая со своими характеристиками и выходными сигналами. Но самый главный их недостаток, пожалуй — ограниченный рабочий диапазон. Они плохо меряют малые расходы (ХХ и при малом открытии др. заслонки) и затыкаются на больших. Выше определенной границы они, в большинстве случаев, пишут почти постоянное значение.
Т.е. если в надуть до 1.5 бара при 6000 об/мин (к примеру), не факт что MAF сможет это замерить. И естественно, MAF не может померить давление во впускном коллекторе, что иногда очень полезно знать.
Однозначного ответа что лучше — нет. Обе системы имеют право на существование, к тому же активно используются в тюнинге.
Выводы:
1. Работать с MAF проще и надежнее в разумных пределах и на более-менее серийных машинах.
2. При грамотной калибровке на серьезно подготовленной машине MAP может быть предпочтительнее (и иногда точнее MAF). Но сложнее в работе и настройке. Требуется перекалибровка системы после каждого изменения конструкции двигателя, хороший газоанализатор и все такое.
Blow off и байпас
Очень интересная статья, нашел на одном из форумов)
Всё гениальное просто! То, что проще и надежнее, и долговечнее. Казалось бы, что еще можно добавить?! И сможет ли кто-либо опровергнуть столь простое утверждение. Оказывается, что в тюнинге, работают “особые законы”, которые могут нарушить и подобные утверждения. В тщетной надежде невероятно улучшить свой авто, многие горе-тюнеры умудряются наломать невероятное количество дров. Что-ж попробуем во избежание подобных ситуаций внести ясность в некоторые вопросы. Возьмем в качестве примера такое спорное приспособление, как blowoff клапан. Конструкция и назначение этого клапана, пожалуй, чуть-чуть сложнее каменного колеса. И, несмотря на это сейчас не нужно прилагать больших усилий, чтобы найти в сети многочисленные предупреждения о невероятных сложностях установки и использовании этого клапана на многих автомобилях. Здесь и обогащение смеси, и пламя из глушителя “на куда больше метров, чем у меня” и даже пресловутый “двига глохнет”. Преисполненные скептицизма, горе-тюнеры продолжают поносить сей девайс на каждом интернет-форуме.
К сожалению, в мире тюнинга, где сейчас наибольшее предпочтение отдается лишь количеству пунктов в своеобразных тюнинг-листах (“Спеках”), а не целевому использованию автомобиля подобных советчиков становится всё больше и больше. И если вам в очередной раз говорят, что blowoff нужен лишь для понтового звука, знайте, эта штука пришла на прилавки современных тюнинг-магазинов из самого настоящего автоспорта, где нет места бесполезным вещам. Как впрочем, и советчикам, которые могут рассказывать лишь о неудачах.
Итак, рассмотрим этот клапан со всех сторон, зачем он нужен, а также его место в моторном отсеке. После чего, я думаю, у вас не останется никаких сомнений в том, что более простой и полезной вещи, чем blowoff просто не существует.
К чему он?
Для того, чтобы избавляться от лишнего воздуха в системах турбонаддува! Казалось бы в спортивных, а тем более в гоночных болидах, такого просто не может быть. А на самом деле, еще как может. Если во время ускорения сбросить газ, то система управления двигателем перейдет в режим торможения двигателем и прекратит подачу топлива в цилиндры. Обороты двигателя начнут падать. Но только не у турбонагнетателя, он будет продолжать работать, по инерции. Этот трудоголик начинает свою работу с первых оборотов двигателя и останавливаться спустя несколько минут после того, как двигатель заглушен. Такова невероятная инертность этого устройства. Турбонагнетатель снабжает двигатель избыточным количеством сжатого воздуха, это значит что воздуха всегда больше, чем двигатель способен потребить. При резком закрытии дросселя, турбонагнетатель, хоть и не так эффективно, как при разгоне, но будет продолжает готовить сжатый воздух. Но теперь этот воздух невостребован. Воздух будет копиться во впускном тракте на отрезке между компрессором и дроссельной заслонкой. Представьте себе, 4-х цилиндровый двигатель, объемом 2 литра, при 5000 об./мин нуждается в воздухе объемом не меньше 80 л/с. При том, что весь объем двигателя и его воздуховодов, как правило, не превышает 10 литров. А на один оборот коленвала на тех же 5000 об/мин приходится лишь 12 мс. При резком сбросе газа, не востребованный воздух мгновенно найдет себе слабое звено, которое будет безжалостно разрушено. А таким слабаком, может оказаться крыльчатка компрессора, ось турбонагнетателя, любой из патрубков воздуховодов или резиновый шланчик, стенка интеркулера и даже сама дроссельная заслонка. Если вы привыкли полагаться на случай, то можете дождаться, пока система сама не определит слабое звено. Возможно, потом поменяете. Но я бы не стал так делать! Лучше заранее подготовить “калитку” для невостребованного воздуха. При наличии этого клапана в системе вы можете, не задумываясь сбрасывать газ, переходя к агрессивному торможению или для осуществления переключения, blowoff стравит вон не нужный двигателю и опасный для турбонагнетателя сжатый воздух, известив вас об этом своим чарующим звуком.
И вот можно подвести итог. В системах турбонаддува без blowoff клапана и его собрата по призванию байпаса, каждый сброс газа как очередная капля никотина, убивающая по одной лошади. Ха! Обладателю миллиона лошадей под капотом, естественно травящий вон клапан ни к чему. Шутка.
MAF-у вопреки.
Камнем преткновения использования blowoff стал их неудачный симбиоз с массовыми датчиками воздуха. Этот расходомер широко известен под названием MAF и реже, как Hot Wire. Расходомерами подобного типа оснащаются почти все модели subaru и nissan. Использование blowoff на автомобилях с подобных расходомером может доставить не мало хлопот его владельцу.
Чтобы избавиться от “детской болезни” датчика массового расхода воздуха, необходимо знать её источник, а это сам принцип замера это датчика. Считывание сигнала происходит с помощи проволоки, которая нагревается до постоянной температуры. За это датчик и получил свое название – HotWire (англ. горячая нить, или проволока). Находясь во впускном тракте, по ходу движения воздуха проволока охлаждается. Чем сильнее охлаждается проволока, тем больше воздуха по массе проходит через датчик. В корпусе датчика находится контроллер, который производит постоянный нагрев считывающего элемента. Чем выше ток необходимый для разогрева, тем выше сигнал. Но MAF-сенсор рассчитан на то, что воздух будет двигаться лишь в одном направлении с атмосферы в двигатель. На корпусах многих MAF-сенсоров даже есть обозначение направления, как правило, это стрелка, с надписью flow. Когда воздух идет в противоположном направлении считывание происходит аналогичным образом. В этом и кроется “великая тайна”, под названием: сбой “мафа”. При резком сбросе газа, не важно атмосферный автомобиль или оснащенный турбо-наддувом, воздушный поток меняет свое направление и вылетает наружу, через воздушный фильтр. Источником подобного возмущения в этом случае, является сама дроссельная заслонка. Обратная волна со скоростью звука направится к атмосфере, повторно проходя через считывающий элемент датчик, так и не попав в двигатель. При срабатывании blowoff клапана, на турбо-автомобилях происходит несколько другой процесс, в момент открытия клапана blowoff совместно происходит сквозная вентиляция и частичный выброс. Это также увеличивает сигнал “мафа”, но куда сильнее и продолжительнее, нежели в атмосферных моделях. Вся фишка в том, что MAF “видит” увеличение количества, проходящего сквозь него воздуха. Проблема в том, что всё это не дойдет до цилиндров двигателя. Гуляющего взад-вперед воздуха может быть так много, что это исчерпает весь диапазон “мафа”, произойдет “затык”. Ни один компьютер в мире, управляющий двигателем, грубо говоря “не знает”, что делать, когда диапазон расходомера исчерпан. Поэтому во время переключения может произойти сбой, который серьезно уменьшит скоростные показатели автомобиля. При срабатывании blowoff, двигатель может заглохнуть это факт. Почему?! Всё просто! Наверняка многие знают, что при сбросе газа подача топлива прекращается. Это полезная отсечка по топливу делает торможение двигателем эффективным и немного экономит топливо. Поэтому при сбросе газа на высоких оборотах действия blowoff клапана не может заглушить двигатель. Но стоит знать, что отключение подачи топлива при сбросе газа может длиться лишь до определенного времени. По мере падения оборотов двигателя ближе к холостому ходу система управления вновь начинает подачу топлива. Это период стабилизации низких оборотов. Подобная процедура необходима для того, чтобы в случае продолжительного торможения, не позволить оборотам двигателя упасть ниже отметки холостого хода. Вот здесь-то и возможен коллапс системы управления. Как только штатный компьютер приступит к подаче импульсов на форсунки, он будет использовать показания MAF-сенсора, чтобы отмерить необходимое количество топлива. Обороты двигателя весьма небольшие, дроссель почти закрыт и система управления по заведомо завышенному сигналу расходомера буквально заливает двигатель. Столь богатая смесь просто не способна воспламениться. В этот момент лишь положение звезд способно избавить двигатель от остановки. Единственный способ избежать, заведомо ложных показаний MAF-сенсора это ограничить сигнал в период торможения двигателем. Именно это и делают многие суб-компьютеры, такие как Apexi S-AFC и GReddy e-manage Ultimate. Они просто-напросто не позволяют двигателю “увидеть” высокий уровень сигнала, выполняя роль фильтра. Безусловно, что суб-компьютеры других производителей также могут выполнять роль ограничителя сигнала. Пытаться перечислить их всех не самая лучшая затея. Вы хотите пшикать blowoff-ом на каждом повороте? А ваш автомобиль оснащен датчиком массового расхода воздуха. Тогда, чтобы всё было красиво, к красочно, упакованному клапану вам потребуется не менее нарядная коробочка с электронной системой ограничения его сигнала. Пожалуй, единственным исключением можно назвать автомобиль Silvia, который традиционно для компании Nissan, оснащается датчиком массового расхода воздуха. Корпус расходомера этого автомобиля имеет уникальную конструкцию. Считывающий элемент расположен в отдельном от основного воздуховоде. Вход в отделение с сенсором обращен в сторону воздушного фильтра, а выход организован в виде щели, в основной трубе. При разгоне часть воздушного потока проходит через очень небольшое отверстие и замеряется датчиком. Движение же воздуха в обратном направлении сильно затруднено. Поэтому “обратный выброс” воздуха на Silvia в буквально смысле не замечается системой управления, а использование blowoff с мощной пружиной позволяет завершать сквозную вентиляцию до достижения оборотов стабилизации топливоподачи. Но подобная конструкция датчика массового расхода воздуха весьма ущербна для больших потоков воздуха или определенных высот в тюнинге, но позволяет пшикать blowoffом и тут, и там без дополнительных трат на электронику.
Другой важной особенностью клапанов является их конструкция. Принципиальной разницы между ними нет, но можно различать два вида клапанов: поршневые и тарельчатые, которые также иногда называют мембранными. У первых поршневой клапан двигается внутри цилиндра, в стенке которого есть отверстие. Когда поршень достигнет этого отверстия начнется сброс воздуха. Интенсивность сброса будет повышаться по мере того, как поршень будет продолжать открывать это отверстие. Клапана такого типа отличаются наиболее сочным звуком (Blitz super sound DD, Sard R2D2) интенсивность которого будет увеличиваться, в зависимости от уровня наддува. Но при этом клапана этого типа имеют явный недостаток, их поршень больше подвержен износу при попадании на его поверхность посторонних частиц и влаги. Поршневые клапаны, особенно изношенные, не любят долгого простоя. В российских условиях это может привести к тому, что поршень закиснет внутри цилиндра, где должен свободно двигаться. Износ также может стать причиной потери герметичности. Например, в
клапанах фирмы Prof используется поршень, выполненный из латуни, который относительно быстро изнашивается при эксплуатации на пыльных русских направлениях. Поршневые клапана требуют повышенного внимания со стороны владельца. Поршневую конструкцию используют: Tial 50 mm; Blitz Super Sound DD, Sard r2d2 и другие.
Тарельчатые клапана более надежны, их механизм аналогичен газораспределительному. Клапана этого типа отличает очень быстрое срабатывание, особенно при использование двухкамерных клапанов, такие как GReddy type R и S, а также Apexi Twin Chamber. Сочный и громкий звук были принесены в жертву более высокой скорости срабатывания и надежности. И вряд ли это можно было бы назвать недостатком. Не стоит забывать, что звучная работа это не основное предназначения blowoff. Несмотря на это среди тарельчатых клапанов найдется экземпляр и для любителей звука, это HKS SSQV запирание которого производится двумя клапанами разных размеров. Клапана открываются последовательно, сначала в работу вступает малый клапан, извещая всех громким свистом. Позже, если до этого дойдет дело, вступает в работу большой клапан, который дополнит свист низким звуком. Срабатывание этого клапана вряд-ли можно спутать с каким-либо другим.
Система сброса излишнего сжатого воздуха из воздушного тракта, во время быстрого закрытия дроссельной заслонки. При укорении в момент переключения передач, а это не избежно происходит на автомобилях с гражданскими типами трансмиссий, происходит закрытие дроссельной заслонки, что делает впускной тракт “закрытым”, чтобы избежать процесса, когда турбонагнетатель вынужден “дуть в стену” blow off открывает доступ в атмосферу, что сохранить скорость потока воздуха в системе. В основе системы запирающий клапан с вакуумным управлением. При резком закрытии дроссельной заслонки клапан вентилирует впускной воздух в атмосферу. Такие системы как правило не устанавливаются на заводе изготовоителе. Их производством занимаются многие сторонние фирмы-производители, такие как Apexi, Blitz, HKS, GReddy, ARC, Tial, XS и другие.
Байпас (рециркулирующая) система
Практически все современные автомобили с турбо-двигателями, штатно оборудованы байпасной системой старвилвания излишков воздуха, при сбросе газа. В отличии от blowoff системы подает “лишний” воздух вновь
на вход в компрессор турбонагнетателя. Результат действия полностью аналогичен действию blow off, за исключением того, что в момент циркуляции длина трубопровода все равно остается фиксированной. В этом случае высокопроизводительный турбонагнетатель способен в доли секунды исчерпать ресурс этого объема. Поэтому как правило на высокофорсированных двигателях предпочтение отдается именно blow off за компактность конструкции и больший запас производительности.
Ниже приведен пример типичной реакции MAF-сенсора на резкий сброс газа. Даже при отсутствии избытка во впускном коллекторе (синяя линия), сброс газа инициирует “панику” сигнала расходомера. Сигнал многократно повышетеся и понижается (пурпурная линия), при этом скорректированый сигнал (зеленая линия) превышает тот, что был получен, при движении под нагрузкой. Данные получены с помощью GReddy e‐manage Ultimate на автомобиле Subaru Impreza.
Советы:
– для двигателей, не оснащенных турбонагнетателем ни blowoff, ни байпас не нужен.
— для двигателей оснащенных механическим нагнетателем ни blowoff, ни байпас не нужен.
— установка blowoff подразумевает удаление штатной системы рециркуляции и всех её элементов.
— используйте управляющие шланги поставляемые в комплекте производителя. Или заменяйте на аналогичные по сечению. Использование шлангов другого сечения изменит поведение и скорость срабатывания клапана.
— проводите визуальный осмотр клапана при каждой смене моторного масла. Проверяйте на предмет попадания пыли и скапливание влаги.
— если вы точно не знаете, какой тип клапана использовать рециркулирующий или blowoff, то выбирайте универсальную модель.
— перед использованием клапана на автомобилях оборудованных MAF-сенсором необходимо ознакомиться с комплексом мер по устранению сбоя самого расходомера. Установку blowoff в этом случае нужно производить совместно с этими мерами.
— использование гоночных (таких как tial 50 мм, GReddy type R, HKS super racing BOV), предназначенных для высокофорсированных двигателей, blowoff на стоковых автомобилях может быть проблематичным.
— начинайте настраивать blowoff с положения, когда регулировочная пружина не затянута. Увеличивайте регулировочным винтом затяжку пружины до уровня, когда клапан будет стабильно удерживаться закрытым при достижении вами максимального наддува. Не стоит излишне затягивать пружину, что будет препятствовать стравливанию более низкого давления при закрытии дросселя. Так, например, при возможности удержания клапаном наддува 1,5 бар, при сбросе газа он может стравливать лишь при минимальном избытке 0,6 бар. Что сделает не пригодным его использование в городских условиях. Грубо говоря, в этом случае до достижения 0,6 бар,
у двигателя не будет blowoff.
— для достижения сочного звука срабатывания располагайте blowoff на участке от интеркулера до дросселя.
— устанавливайте blowoff ближе к турбонагнетателю на автомобилях с длинным (более 1,5 м длиною) впускным трактом, например у Subaru с фронтальным расположением интеркулера.
— при использовании двухкамерных клапанов, можно увеличить его быстродействие запитав камеру “подпора” от источника до интеркулера, либо увеличив сечение управляющего шланга.
— если вы сомневаетесь, не производите самостоятельную установку клапана.
