Первая российская безцапфовая мельница
16 ноября 2018 года на Жолымбетской золотоизвлекательной фабрике (Казахстан) была запущена первая российская безцапфовая мельница Crumin® МШР-2700Х4000, изготовленная и поставленная компанией ООО «СГИ» (г. Екатеринбург).
16 ноября 2018 года на Жолымбетской золотоизвлекательной фабрике (Казахстан) была запущена первая российская безцапфовая мельница Crumin® МШР-2700Х4000, изготовленная и поставленная компанией ООО «СГИ» (г. Екатеринбург).

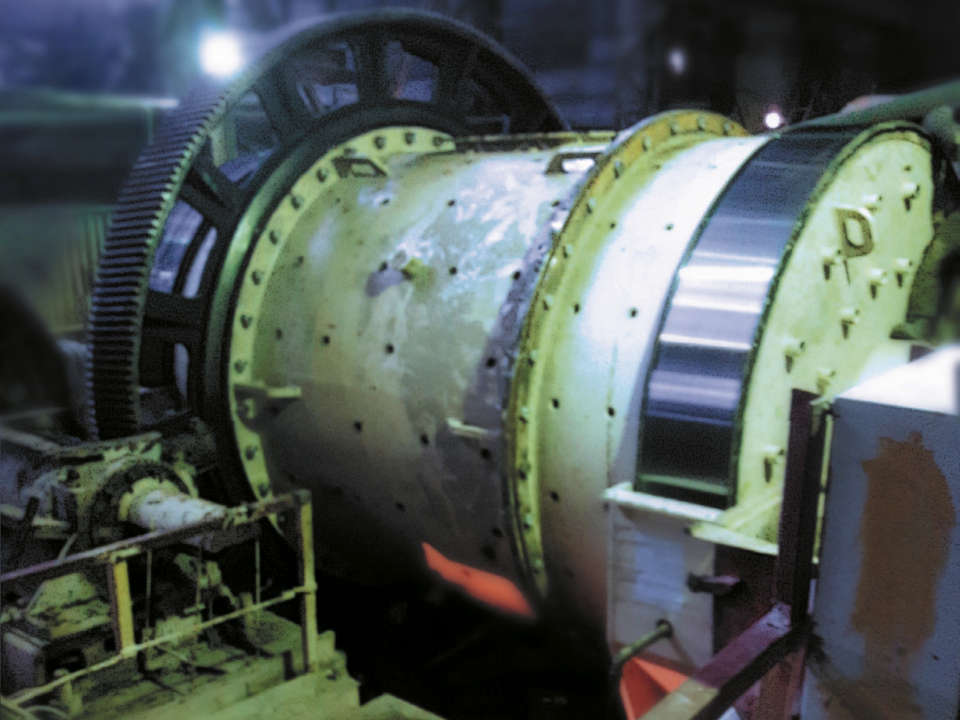

Мельница установлена на технологическом месте мельницы МШР-2700х2100. Для сохранения высотной отметки оси мельницы, что позволило сохранить все привязки к сопряженному технологическому оборудованию (классификатору, питающему конвейеру и т.д.), опоры старого фундамента были подрезаны на 700 мм.
Мельница оснащена четырехсегментными подшипниками скольжения, сегменты которых оперты на регулировочные винты. Бандажи подшипников размещены на загрузочной и разгрузочной царгах – составных частях барабана, средняя часть которого является барабаном мельницы МШР-2700х2100. Расстояния между осями старых и новых подшипников сохранены.
Рабочий объем мельницы Crumin® МШР-2700Х4000 – 20 м3. Мощность привода – 400 кВт. Технические решения, реализованные в мельнице, позволяют реконструировать действующие измельчительные отделения обогатительных фабрик с минимальными затратами, увеличивая их переработку в 1,5–1,8 раза.
Первая российская безцапфовая мельница
16 ноября 2018 года на Жолымбетской золотоизвлекательной фабрике (Казахстан) была запущена первая российская безцапфовая мельница Crumin® МШР-2700Х4000, изготовленная и поставленная компанией ООО «СГИ» (г. Екатеринбург).
16 ноября 2018 года на Жолымбетской золотоизвлекательной фабрике (Казахстан) была запущена первая российская безцапфовая мельница Crumin® МШР-2700Х4000, изготовленная и поставленная компанией ООО «СГИ» (г. Екатеринбург).
Мельница установлена на технологическом месте мельницы МШР-2700х2100. Для сохранения высотной отметки оси мельницы, что позволило сохранить все привязки к сопряженному технологическому оборудованию (классификатору, питающему конвейеру и т.д.), опоры старого фундамента были подрезаны на 700 мм.
Мельница оснащена четырехсегментными подшипниками скольжения, сегменты которых оперты на регулировочные винты. Бандажи подшипников размещены на загрузочной и разгрузочной царгах – составных частях барабана, средняя часть которого является барабаном мельницы МШР-2700х2100. Расстояния между осями старых и новых подшипников сохранены.
Рабочий объем мельницы Crumin® МШР-2700Х4000 – 20 м3. Мощность привода – 400 кВт. Технические решения, реализованные в мельнице, позволяют реконструировать действующие измельчительные отделения обогатительных фабрик с минимальными затратами, увеличивая их переработку в 1,5–1,8 раза.
Безцапфовые мельницы
 | Скачать презентацию |
 | Опросный лист |
| Типоразмерный ряд |
 | Смотреть видео |
Основные преимущества безцапфовых мельниц Crumin
Конструкция мельницы предполагает увеличение производительности за счет переоснащения традиционной цапфовой в безцапфовую конструкцию большего объема, при сохранении габаритов технологического места с минимальной доработкой фундаментных тумб под опоры мельницы и, не изменяя фундаментов под главный привод (электродвигатель и подвенцовую шестерню).
Конструкция сегментного подшипника не требует выдерживания строгого совмещения осей трех частей барабана, поскольку сегменты имеют возможность самоустановки в двух взаимно перпендикулярных плоскостях, при этом исключаются кромочные контакты и сохраняется режим жидкостного трения, обеспечивающий долговечность подшипника.
Раскладка футеровок по средней части – барабану мельницы сохраняется как в действующей мельнице, раскладка футеровок царг – оригинальная. Стыки футеровок царг и центрального барабана выполнены так же как в действующей мельнице стыки барабана и загрузочной и разгрузочной крышек, соответственно, ситуация с износом этих элементов не ухудшается.
Футеровка может быть использована как стандартная – металлическая, так и резинометаллическая, которая имеет следующие преимущества:
Снижение удельных затрат на электроэнергию;
Простота установки и сокращение времени перефутеровки;
Подшипники смазываются от смазочной установоки с двумя напорными магистралями, работающими в одном режиме, без системы гидроподпора,
Загрузка мельницы выполнена неизменным способом и устройством (питателем), присоединительные размеры питателя к мельнице неизменны.
На «Олконе» запускают в работу бесцапфовую мельницу
Дробильно-обогатительная фабрика «Олкона» была построена в 1950 году. Спустя всего четыре года здесь был получен первый железорудный концентрат, а Оленегорский ГОК стал первым в стране предприятием, на котором в промышленном масштабе была освоена технология глубокого обогащения бедных железных руд.
Лидирующие позиции по внедрению и освоению новых технологий комбинат удерживает и сегодня. В этом году «Олкон» стал первым в России промышленным предприятием, где появилась бесцапфовая мельница.
Важный проект направлен на повышение качества готовой продукции. За счет расширения фронта дообогащения, качество железорудного концентрата составит 69,1%.
Пробные запуски бесцапфовой мельницы уже прошли, сейчас завершаются пуско-наладочные работы. Планируется, что полностью в рабочий режим она войдет в ближайшее время.
