Умер аккум, замена gateway
На следующий день после установки магнитолы и хим.чистки салона я решил сутра пока светло перед работой пофотографировать сидения, выставленные на продажу. Но увы, машинка не открылась…Ключ к личинке замка не подошёл, вернее он вставился но не поворачивался, wd-40 не помогло.

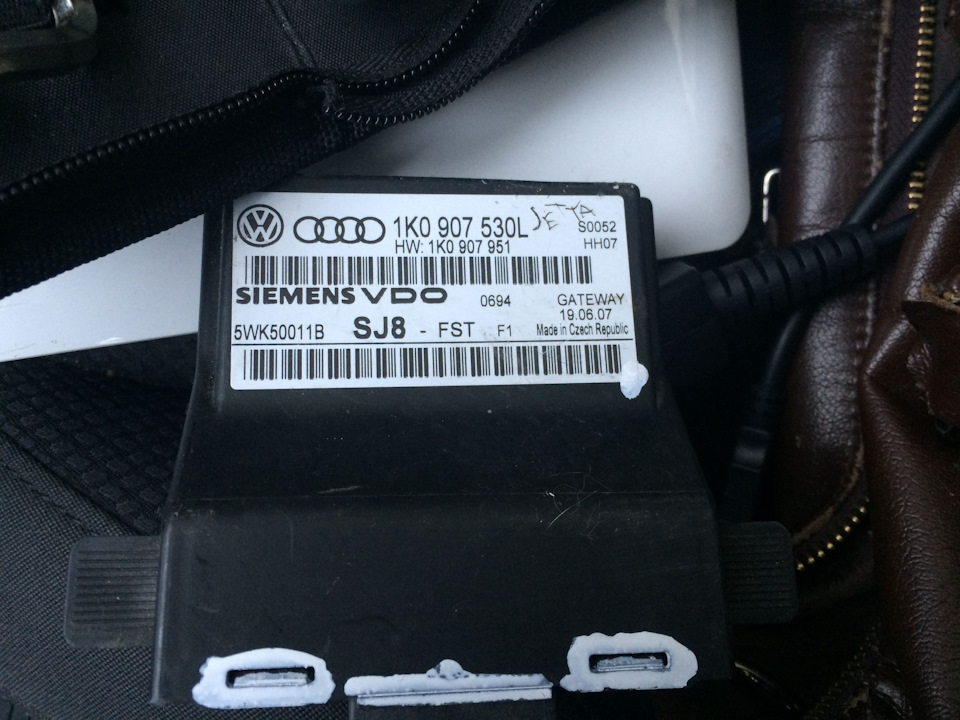

Плюнул, поехал на работу, почитал о причинах и обнаружил что проблема была в gateway. Я по аналогии с 6м гольфом заменил магнитолу из расчёта что «всё должно работать» но…сюрприз!)))
Видимо у меня был старой версии, я начал искать варианты замены и в итоге я пришёл к выбору:
Выбор очевиден, конечно же, но ждать месяц у меня не было желания, да и адаптивный круиз-контроль я не собираюсь ставить, если вдруг понадобится, то продать за те же деньги я всегда его смогу, по этому сьездил на разборку в Красном Селе, опять же, в 15 минутах езды от моего офиса и приобрёл рабочий gateway за небольшую сумму:)
Следующим шагом было оживление аккумулятора для сохранения настроек текущего Gateway, установка нового и перенос настроек.
На гольф клубе помогли ссылочкой о том как можно феерично запитать аккум через плафон подсветки заднего номера, нечто подобное я проделывал на своей первой машине бмв е39 когда отключил аккум в багажнике для снятия руля и захлопнул багажник 🙂

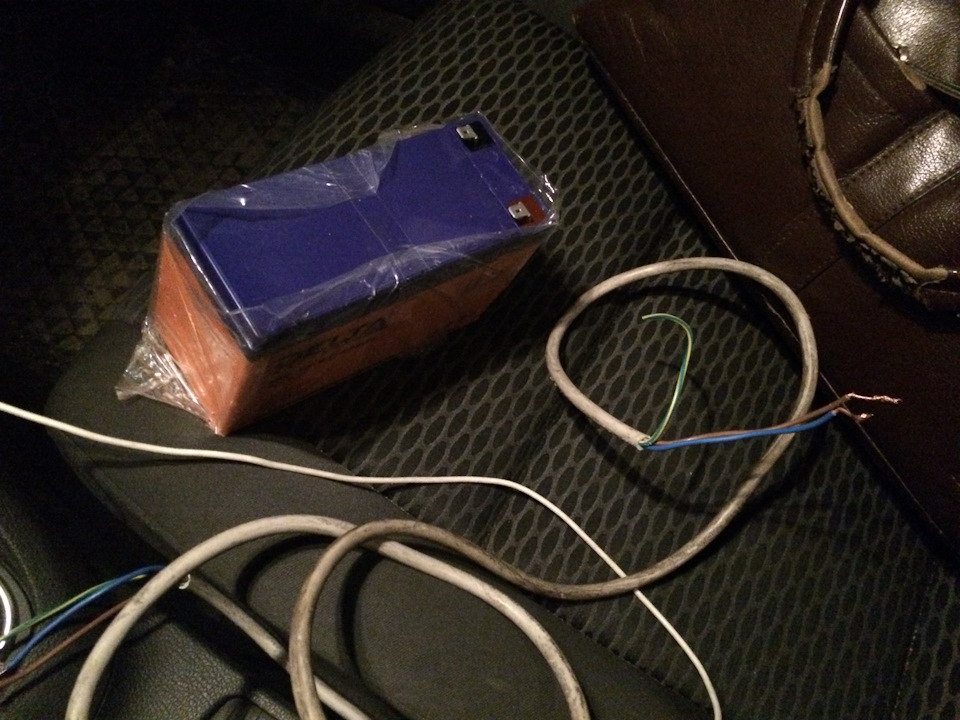

Взял с работы провод питания и батарейку ибп:
Было темно, сфоткать не смог, но всё прошло удачно. Открыл машину, открыл водительскую дверь, через ЦЗ закрыл все двери и багажник, дёрнул капот, снял аккум и закрыл капот с дверью водительской типа «всё ок» )))
Далее встал вопрос о восстановлении аккумулятора.
На просторах интернета я нашёл статью об устройстве BL-1204, как раз на oil-club’е была совместная закупка данного девайса.
По неимоверной радости их склад находился в Горелово, в 10 минутах езды от моей работы, я сделал заказ и со скидочкой без оплаты доставки забрал его в среду 22 февраля.
Забрал и не удержался, тут же поставил умерший аккумулятор на зарядку.
19 Блок CAN шины (Gateway), платформа А5 (1K0 907 530 E can v 1,6)
ten70
Оракул
Диагностический интерфейс шины данных J533 ( GATEWAY )
Чтобы между блоками управления автомобиля происходил беспрепятственный обмен данными, они объединены в сети различными шинами данных.
Диагностический интерфейс шины данных связывает между собой следующие шины:
— CAN-шина привод
— CAN-шина комфорт
— CAN-шина Infotainment
— CAN-шина Kombi
— CAN-шина диагностика
Диагностический интерфейс шины данных J533 находится, под комбинацией приборов над педалью газа.
Расширеная индификация блока:
данный блок gateway поддерживает CAN шину версии 1.6, поэтому при замене на магнитоллы III поколения (RCD 310, RCD 510, RNS 510, RNS 310. ), которые поддерживают протокол CAN шины 2.0, будьте готовы к глубокому разряду аккумулятора за ночь.
Из-за этой несовместимости, появляется ошибка и блоки управления не переходят в спящий режим. При этом ток потребления может достигать 2 А.
Чтобы избежать разряда аккумулятора, нужно в длинных кодах исключить радио из списка CAN. В этом случае, будет все равно появляться ошибка о неправильности кодировки магнитоллы, но аккумулятор будет жить.
Еще один минус данного метода, магнитолла перестанет автоматически включаться или выключаться, т.к. это делается по шине.
Корректно проблема с несовместимостью версий CAN шины решается заменой на gateway 2.0
Цитата из Росстеча.
По ней видно, что с индекса L выпускается can-gateway 2.0
Так же данный блок поддерживает блок парктроника с визуализацией в штатных магнитоллах III поколения и даже адаптивный круиз контроль:
Coding
Coding (through Index F)
Byte 00 Bit 0 [01] Engine Electronics
Byte 00 Bit 1 [02] Transmission Electronics
Byte 00 Bit 2 [03] Brake Electronics (ABS)
Byte 00 Bit 3 [00] Steering Angle Sensor (G85)
Byte 00 Bit 4 [15] Airbags
Byte 00 Bit 5 [44] Steering Assist
Byte 00 Bit 6 [55] Xenon Range
Byte 00 Bit 7 [22] All Wheel Drive
Byte 01 Bit 0 [09] Central Electronics
Byte 01 Bit 1 [46] Central Convenience
Byte 01 Bit 2 [42] Door Electronics (Driver)
Byte 01 Bit 3 [52] Door Electronics (Passenger)
Byte 01 Bit 4 [62] Door Electronics (Rear Left)
Byte 01 Bit 5 [72] Door Electronics (Rear Right)
Byte 01 Bit 6 [36] Seat Memory (Driver)
Byte 01 Bit 7 [65] Tire Pressure Monitoring
Byte 02 Bit 0 [16] Steering Wheel Electronics
Byte 02 Bit 1 [08] Climate Control
Byte 02 Bit 2 [76] Parking Aid
Byte 02 Bit 3 [7D] Auxiliary Heating
Byte 02 Bit 4 [18] Auxiliary Heater
Byte 02 Bit 5 [26] Auto Roof
Byte 02 Bit 6 [69] Trailer
Byte 02 Bit 7 [06] Seat Memory (Passenger)
Byte 03 Bit 0 [3D] Special Function
Byte 03 Bit 1 [47] Sound System
Byte 03 Bit 2 [75] Telematics
Byte 03 Bit 3 [37] Navigation
Byte 03 Bit 4 [57] TV-Tuner
Byte 03 Bit 5 [0F] Radio (digital)
Byte 03 Bit 6 [56] Radio (analog)
Byte 03 Bit 7 [77] Telephone
Byte 04 Bit 0 [17] Instrument Cluster
Byte 04 Bit 1 [25] Immobilizer
Byte 04 Bit 2 [19] CAN-Gateway
Byte 04 Bit 3 [1C] Position Sensing
Byte 04 Bit 4 [5D] Operations
Byte 05 Manufacturer/Model
Byte 06 Options
Coding (from Index F through Index K)
Byte 00 Bit 0 [01] Engine Electronics
Byte 00 Bit 1 [02] Transmission Electronics
Byte 00 Bit 2 [03] Brake Electronics (ABS)
Byte 00 Bit 3 [00] Steering Angle Sensor (G85)
Byte 00 Bit 4 [15] Airbags
Byte 00 Bit 5 [44] Steering Assist
Byte 00 Bit 6 [55] Xenon Range
Byte 00 Bit 7 [22] All Wheel Drive
Byte 01 Bit 0 [09] Central Electronics
Byte 01 Bit 1 [46] Central Convenience
Byte 01 Bit 2 [42] Door Electronics (Driver)
Byte 01 Bit 3 [52] Door Electronics (Passenger)
Byte 01 Bit 4 [62] Door Electronics (Rear Left)
Byte 01 Bit 5 [72] Door Electronics (Rear Right)
Byte 01 Bit 6 [36] Seat Memory (Driver)
Byte 01 Bit 7 [65] Tire Pressure Monitoring
Byte 02 Bit 0 [16] Steering Wheel Electronics
Byte 02 Bit 1 [08] Climate Control
Byte 02 Bit 2 [76] Parking Aid
Byte 02 Bit 3 [7D] Auxiliary Heating
Byte 02 Bit 4 [18] Auxiliary Heater
Byte 02 Bit 5 [26] Auto Roof
Byte 02 Bit 6 [69] Trailer
Byte 02 Bit 7 [06] Seat Memory (Passenger)
Byte 03 Bit 0 [3D] Special Function
Byte 03 Bit 1 [47] Sound System
Byte 03 Bit 2 [75] Telematics
Byte 03 Bit 3 [37] Navigation
Byte 03 Bit 4 [57] TV-Tuner
Byte 03 Bit 5 [0F] Radio (digital)
Byte 03 Bit 6 [56] Radio (analog)
Byte 03 Bit 7 [77] Telephone
Byte 04 Bit 0 [17] Instrument Cluster
Byte 04 Bit 1 [25] Immobilizer
Byte 04 Bit 2 [19] CAN-Gateway
Byte 04 Bit 3 [1C] Position Sensing
Byte 04 Bit 4 [5D] Operations
Byte 04 Bit 5 [14] Suspension Electronics
Byte 04 Bit 6 [4C] Tire Pressure Monitoring II
Byte 04 Bit 7 [11] Engine Electronics II
Byte 05 Bit 0 [10] Park/Steering Assistant
Byte 05 Bit 1 [63] Easy Entry Driver Side
Byte 05 Bit 2 [73] Easy Entry Passenger Side
Byte 06 Manufacturer/Model
Byte 07 Options
Coding (from Index L)
Byte 00 Bit 0 [01] Engine Electronics
Byte 00 Bit 1 [11] Engine Electronics II
Byte 00 Bit 2 [02] Transmission Electronics
Byte 00 Bit 3 [03] Brake Electronics (ABS)
Byte 00 Bit 4 [53] Parking Brake
Byte 00 Bit 5 [04] Steering Angle Sensor (G85)
Byte 00 Bit 6 [44] Steering Assist
Byte 00 Bit 7 [15] Airbags
Byte 01 Bit 0 [55] Xenon Range
Byte 01 Bit 1 [22] All Wheel Drive
Byte 01 Bit 2 [13] Distance Regulation
Byte 01 Bit 3 [14] Suspension Electronics
Byte 01 Bit 4 [4C] Tire Pressure Monitoring II
Byte 01 Bit 5 [10] Park/Steering Assist
Byte 01 Bit 6 [32] Differential Locking
Byte 01 Bit 7 [17] Instrument Cluster
Byte 02 Bit 0 [25] Immobilizer
Byte 02 Bit 1 [09] Central Electronics
Byte 02 Bit 2 [46] Central Convenience
Byte 02 Bit 3 [42] Door Electronics (Driver)
Byte 02 Bit 4 [52] Door Electronics (Passenger)
Byte 02 Bit 5 [62] Door Electronics (Rear Left)
Byte 02 Bit 6 [72] Door Electronics (Rear Right)
Byte 02 Bit 7 [36] Seat Memory (Driver)
Byte 03 Bit 0 [65] Tire Pressure Monitoring
Byte 03 Bit 1 [16] Steering Wheel Electronics
Byte 03 Bit 2 [08] Climate Control
Byte 03 Bit 3 [76] Park Assist
Byte 03 Bit 4 [7D] Auxiliary Heating
Byte 03 Bit 5 [26] Auto Roof
Byte 03 Bit 6 [69] Trailer
Byte 03 Bit 7 [06] Seat Memory (Passenger)
Byte 03 Bit 0 [3D] Special Function
Byte 04 Bit 1 [6D] Trunk Electronic
Byte 04 Bit 2 [63] Easy Entry Driver Side
Byte 04 Bit 3 [73] Easy Entry Passenger Side
Byte 04 Bit 4 [47] Sound System
Byte 04 Bit 5 [75] Telematic/Emergency Call
Byte 04 Bit 6 [37] Navigation
Byte 04 Bit 7 [57] TV-Tuner
Byte 05 Bit 0 [0F] Radio (digital)
Byte 05 Bit 1 [56] Radio (analog)
Byte 05 Bit 2 [77] Telephone
Byte 05 Bit 3 [18] Auxiliary Heater
Byte 05 Bit 4 [1C] Position Sensing
Byte 05 Bit 5 [5D] Operations
Byte 05 Bit 6 [6C] Rear View Camera
Byte 05 Bit 7 [59] Tow Protection
Byte 06 Bit 0 [4F] Central Electronics II
Byte 06 Bit 1 [19] CAN-Gateway (Standard)
Byte 06 Bit 2 [3C] Lane Change Assist
Byte 06 Bit 3 [5C] Lane Maintenance Assist
Byte 07 Manufacturer/Model
Byte 08 Options
Мини-обзор конструкции Gateway MQB High

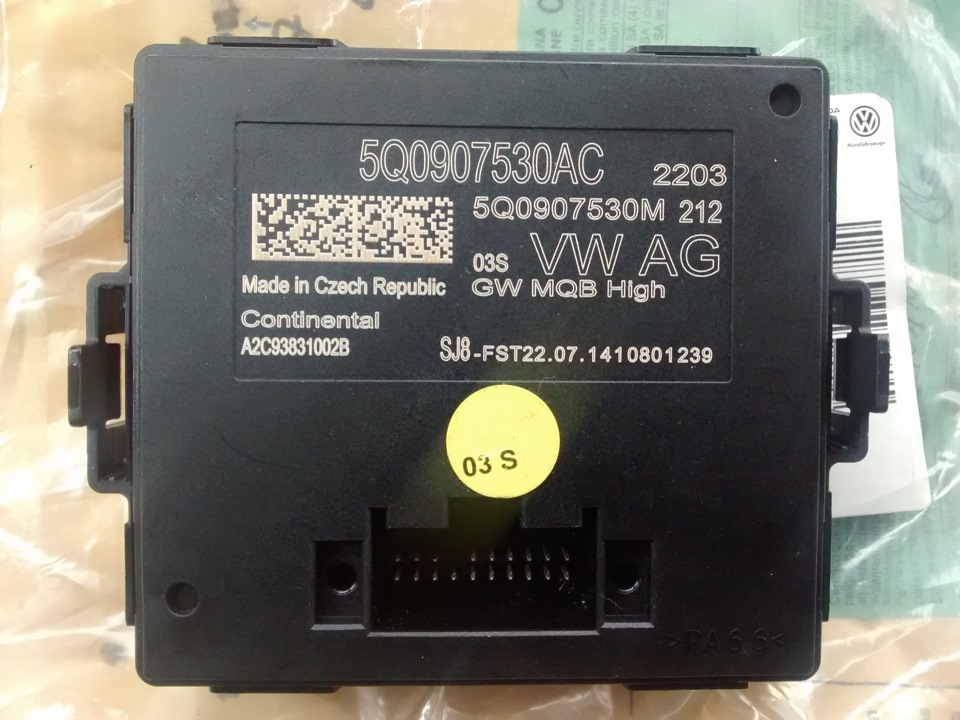

Вчера получил модуль Gateway High из Испании, который заказывал на ebay.
В принципе такой пост делать не планировал, но легкоразборная конструкция корпуса модуля поспособствовала). Кто не интересуется электроникой может пост не читать, будет скучно. Поехали.

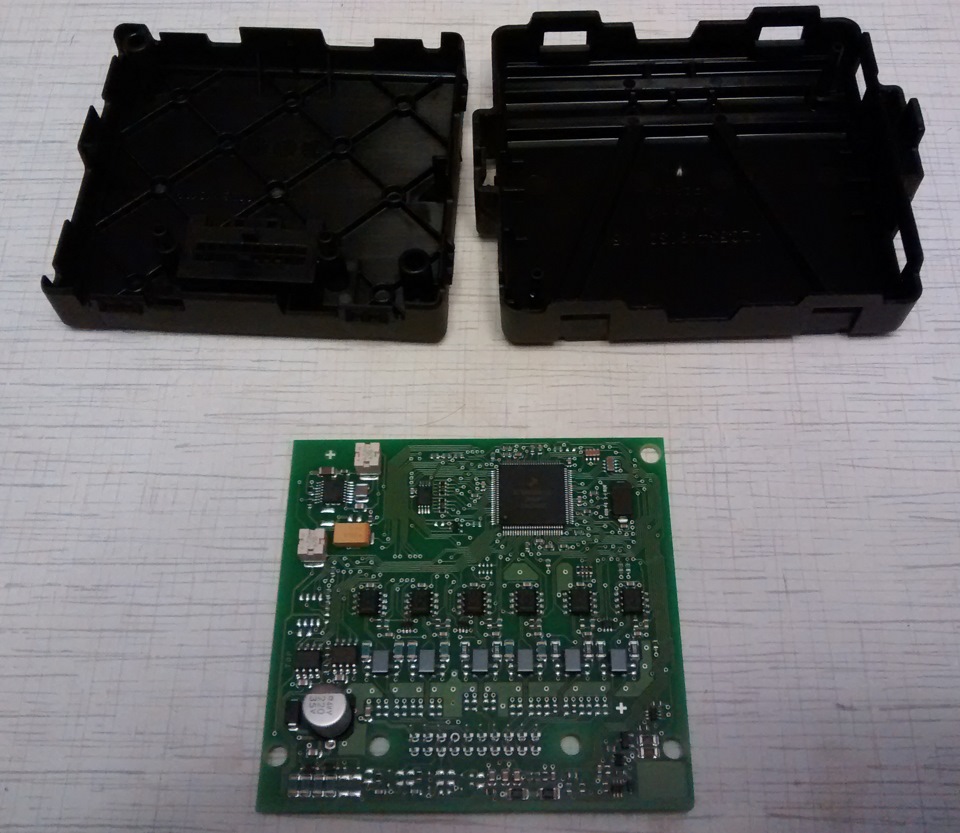

Модуль разбирается голыми руками без инструмента. Половинки корпуса держатся на 8 защёлках.

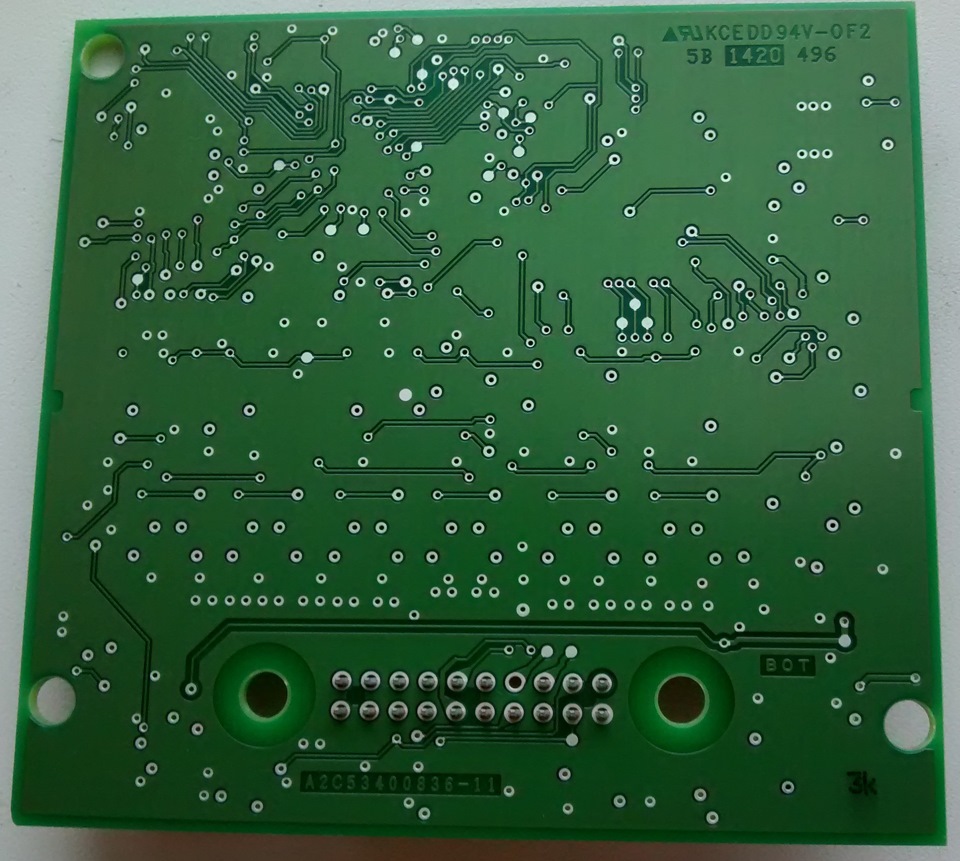

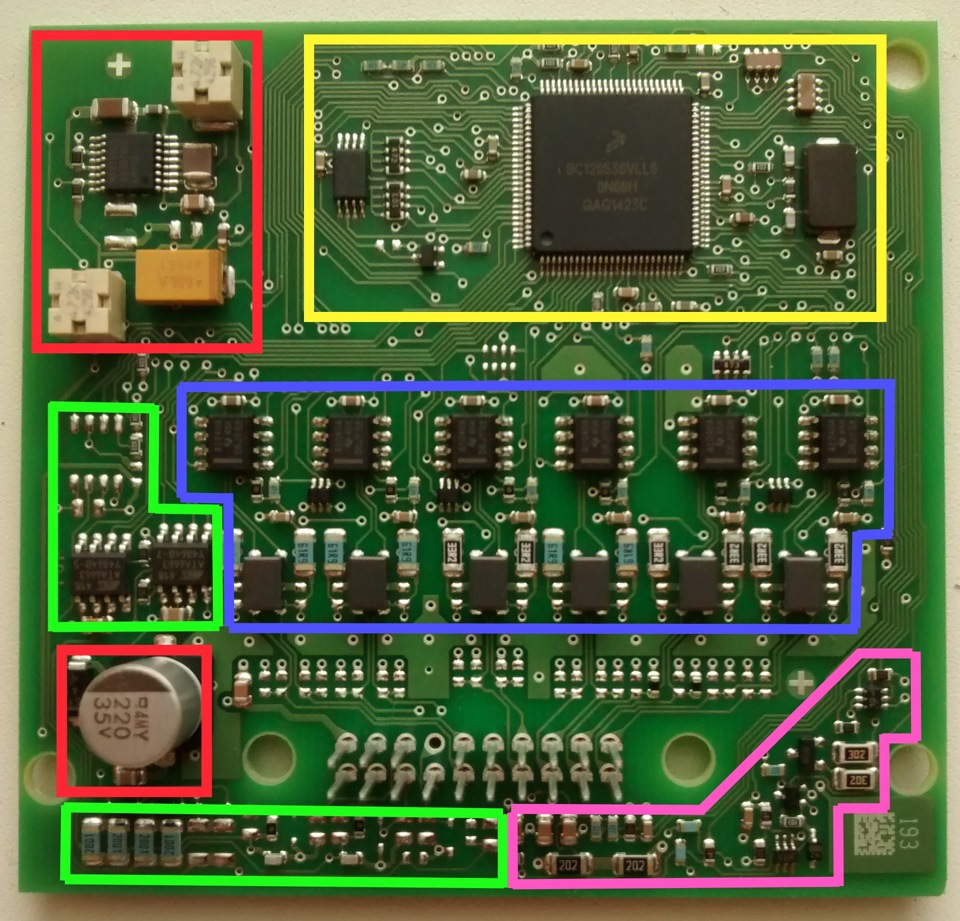

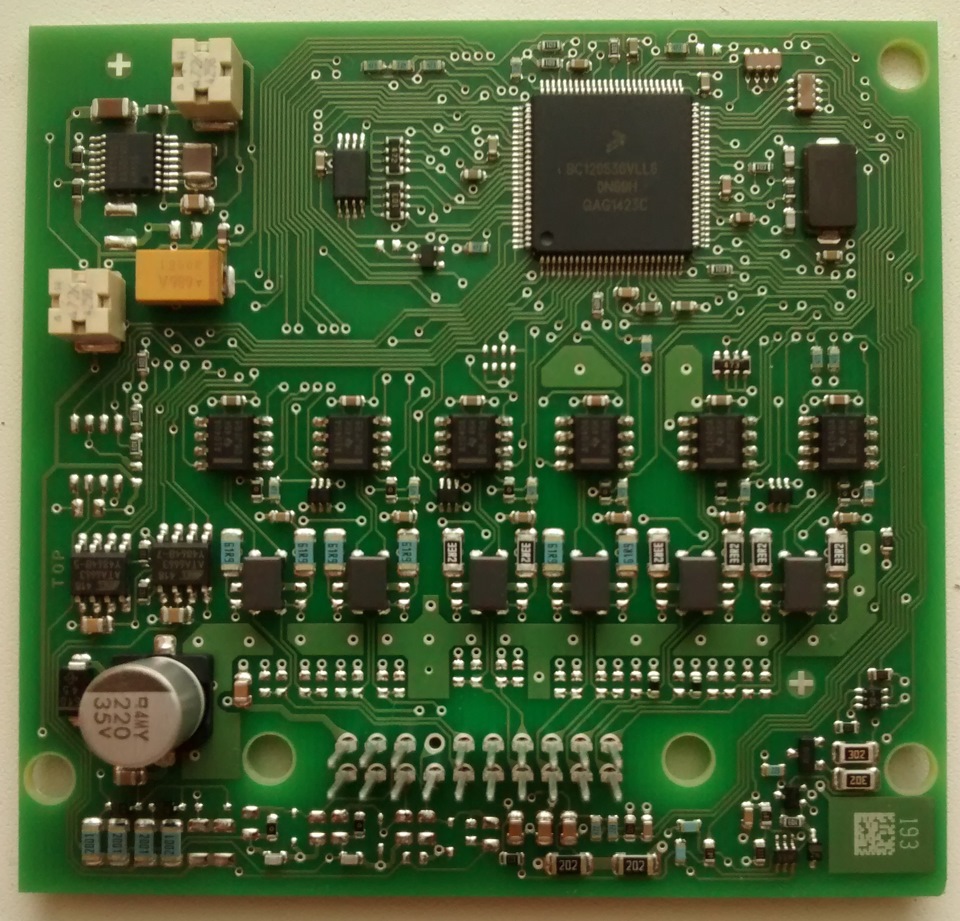

Ну что ж, смотрим что за компоненты присутствуют на плате…
— Красный. Импульсный понижающий стабилизатор 3.3В 1А на MAX16908.
— Жёлтый. Микроконтроллер Freescale SC120536VLL6 в 100-ногом корпусе. Подробных характеристик не знаю, т.к. Reference Manual найти не удалось
— Зелёный. Физический уровень интерфейса LIN на Atmel ATA6663, 3 канала (на плате запаяно только 2)
— Синий. Физический уровень интерфейса CAN на A1040A — 6 каналов
— Розовый. Не знаю что за обвязка, но подключена она к 2 и 12 пинам.
Интерфейсы LIN и CAN заведены на разъём следующим образом:
LIN 1 — пин 3
LIN 2 — пин 13
LIN 3 (не запаян) — пин 4 (единственный отсутствущий пин в разъеме)
CAN 1 — пины 5 и 15
CAN 2 — пины 6 и 16
CAN 3 — пины 7 и 17
CAN 4 — пины 8 и 18
CAN 5 — пины 9 и 19
CAN 6 — пины 10 и 20
Как видим, отсутствующие на Gateway MQB Low пины разъёма — это CAN 3 🙂

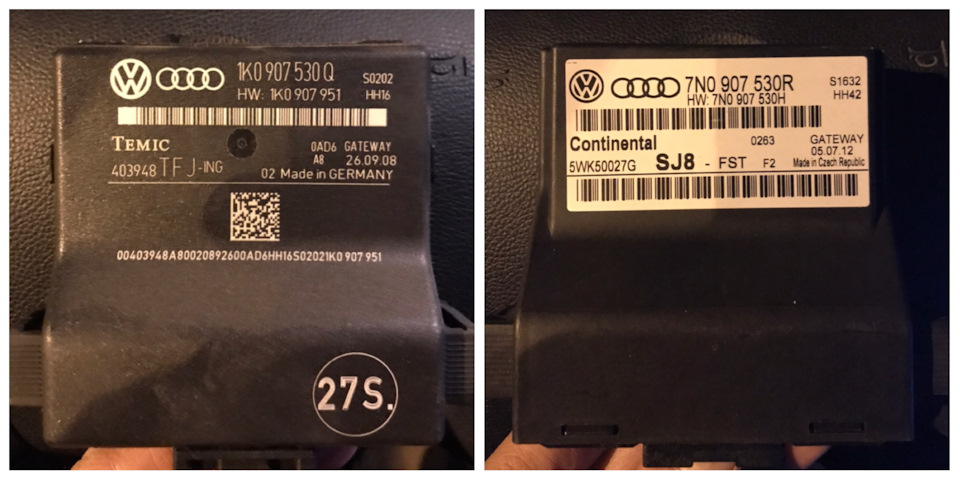

Замена Gateway 1K0 >>> 7N0
Необходимость в замене гейтвея возникла после попытки активировать громкую связь на магнитоле RNS-315.
В остальном вопросов к работе магнитолы не было. Аккумулятор не разряжался, как это бывает на доФЛ при замене магнитол на более современные, и я даже обрадовался, что не придётся покупать новый Гейт.

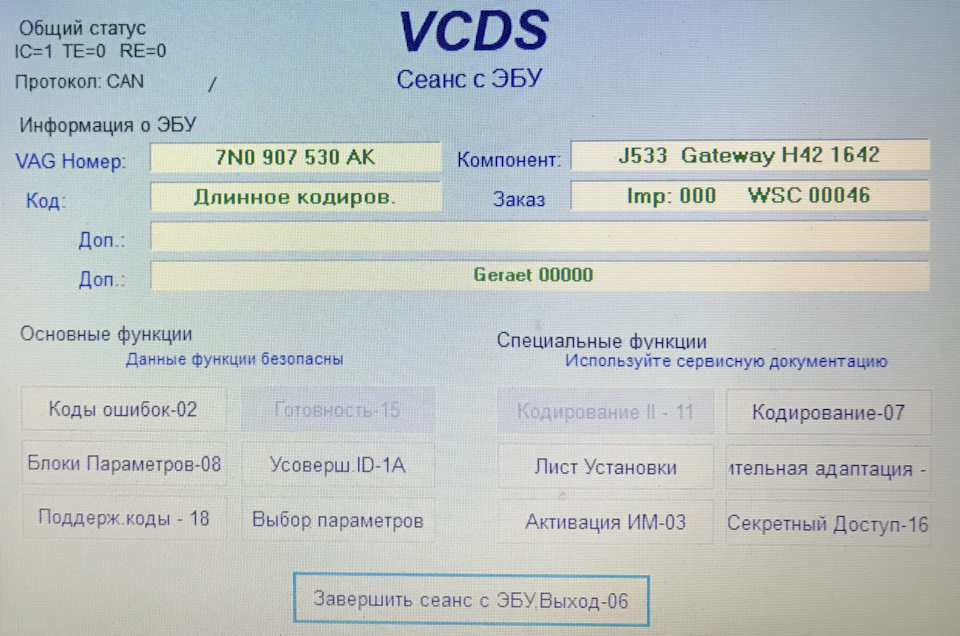

По совету Romich811 стал искать блок gateway, начинающийся с 7N0.
На Авито выбор и цены были не очень привлекательными, поэтому удачно нашёл нужный мне блок на барахолке Драйва. Купил блок 7N0 530 907R за 1000 рублей у tiguan900 из Кемерово, который обновил стоявший на его Тигуане гейтвей на более навороченный. А для моих задач старый гейт вполне подходил.

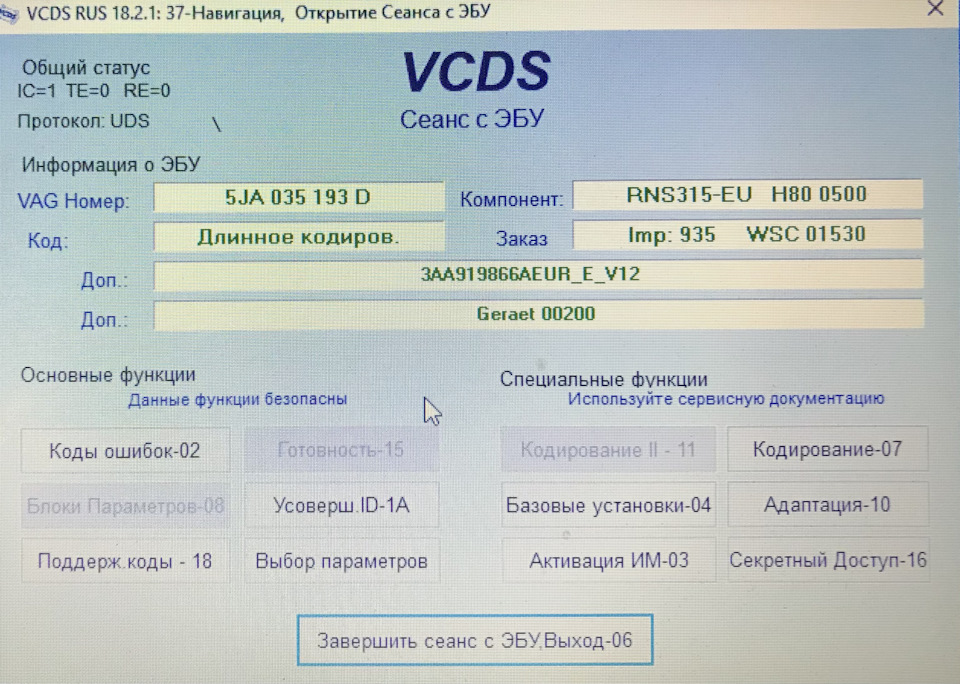

Но почти одновременно с доставкой гейтвея мне удалось удачно купить RNS-315 с зелёной подсветкой, на которой уже была активирована громкая связь, поэтому острая необходимость в замене отпала. И блок проездил с кармане двери почти 4 месяца.
И вот недавно возникла потребность в настройке ещё одной RNS-315 на моей машине (так сказать «под ключ»), и я решил вернуться к вопросу замены блока gateway. Ну и в то же время я занимался установкой РТС, поэтому было удобно сразу заменить и гейт.

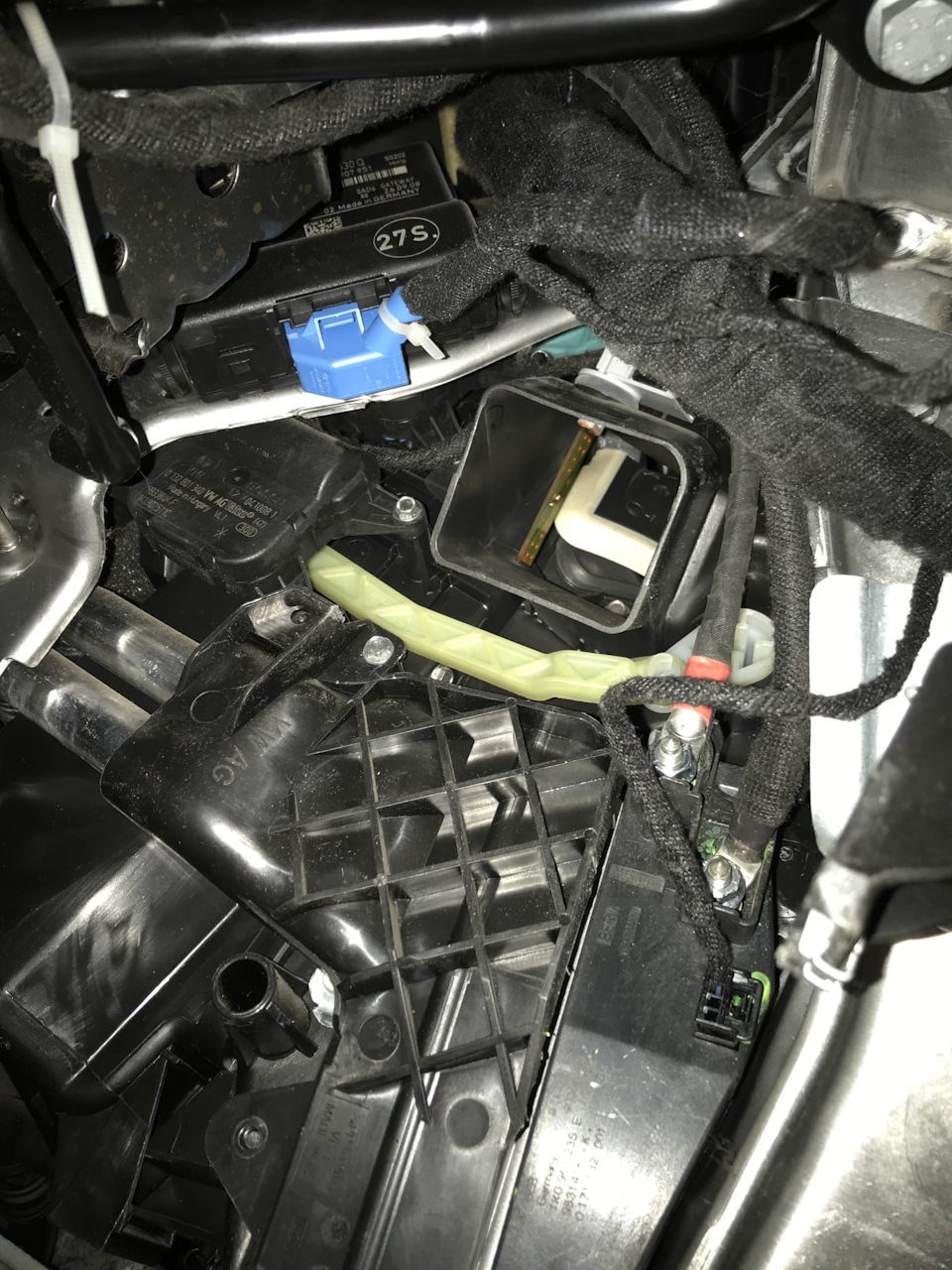

Для доступа к блоку gateway необходимо:
1. Вытащить переключатель наружного освещения.
2. Снять с выключателя кольцо с индикацией режимов.
* Можно вместо пунктов 1 и 2 снять переключатель целиком и отсоединить его от разъема, тогда он не будет мешать снятию накладки.
3. Снять серые накладки слева и справа руля.
4. Снять боковую крышку блока предохранителей.
5. Отвёрткой torx20 отвинтить 5 винтов крепления нижней части панели.
6. Снять пенопласт над педалями.
7. Открутить отвёрткой torx20 один винт крепления распределителя потока воздуха в ноги водителя и снять его.

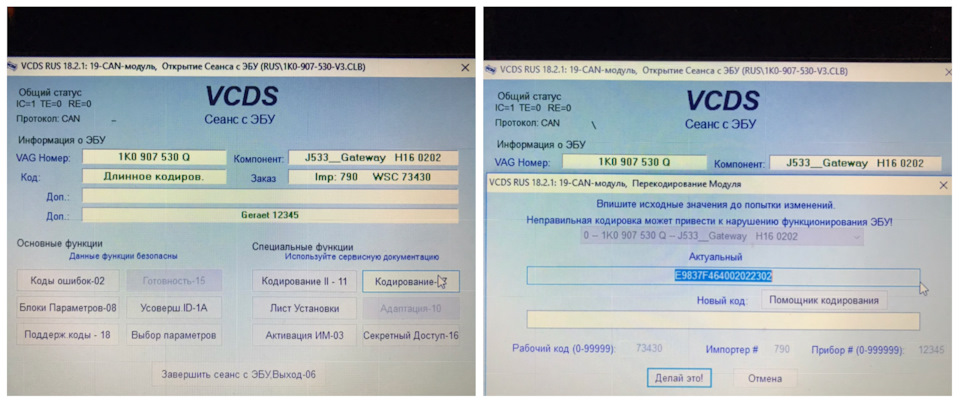

Прежде чем отключать разъём и менять gateway, нужно сохранить его кодировку для переноса на новый блок. Это необходимо для корректной работы других блоков и оборудования.

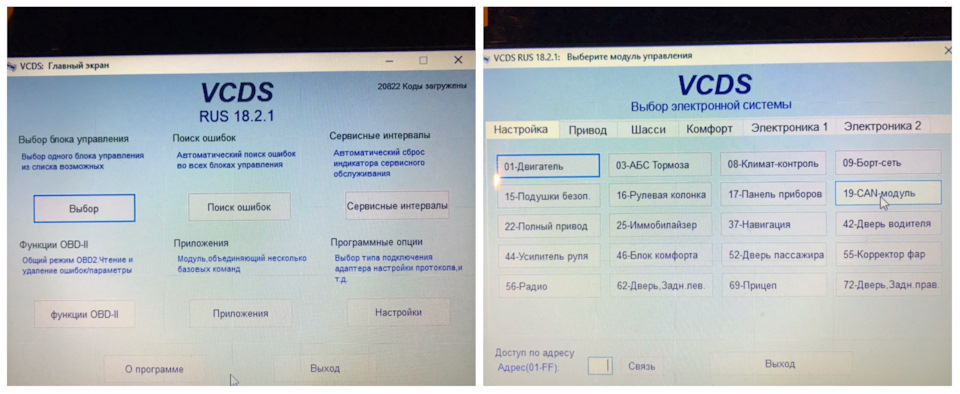

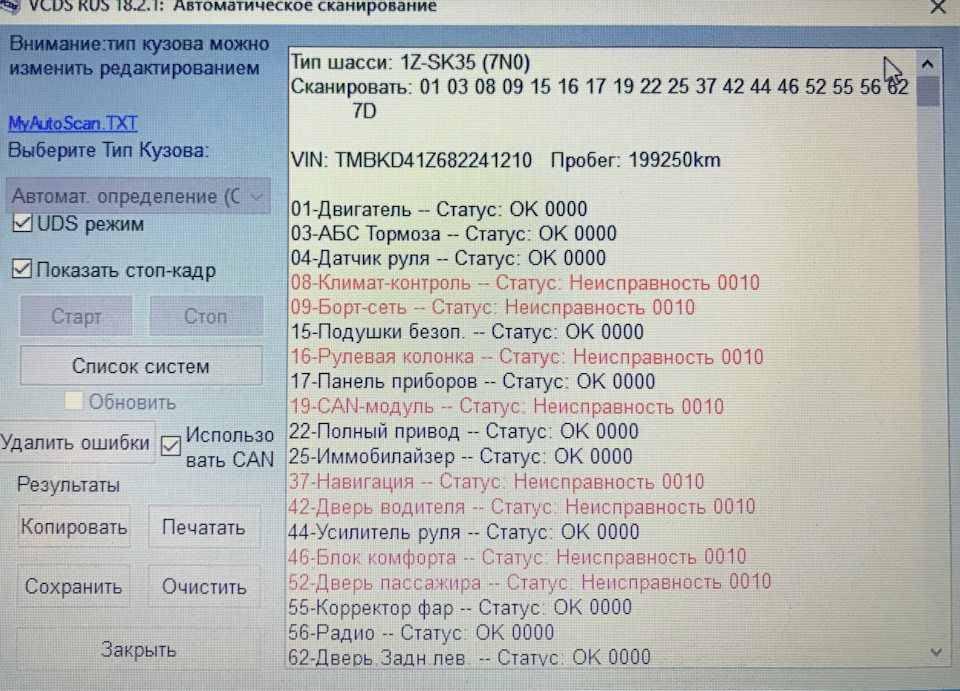

Для этого нам понадобится Ваг-Ком, он же Вася, он же VCDS.
Как я понял, на новый блок эту кодировку не перенести, поэтому настроить его нужно вручную.
После этого можно приступать к замене блоков. Разъём достаточно просто снимается, а сам блок держится на двух защёлках. На новом блоке аналогично заходим в лист установки — ставим нужные галочки и убираем лишние.
Старый блок достаточно быстро удалось продать через ту же барахолку Драйва за 500 рублей.
Максимальный блок Gateway
Решив что в машине вместо mmi 2g будет mmi 3g+ sim мне предстояло найти необходимые блоки для инсталляции этой системы и самым первым шагом для всех в плавном переходе на 3g является замена Гейта с 26 пин на 20 пин опытом в его поиске хотел бы поделиться и с Вами может будет полезным…
Итак на просторах небезизвестного сайта авито стал искать бу гейт просмотрев все возможные варианты с буквой S ( он вроде как максимальный) на конце понял что спрос на него большой и стоит он подороже остальных. В голове сидела мысль о том что помимо версии S должны быть и другие максимальные тогда и решил глянуть остальные предложения.

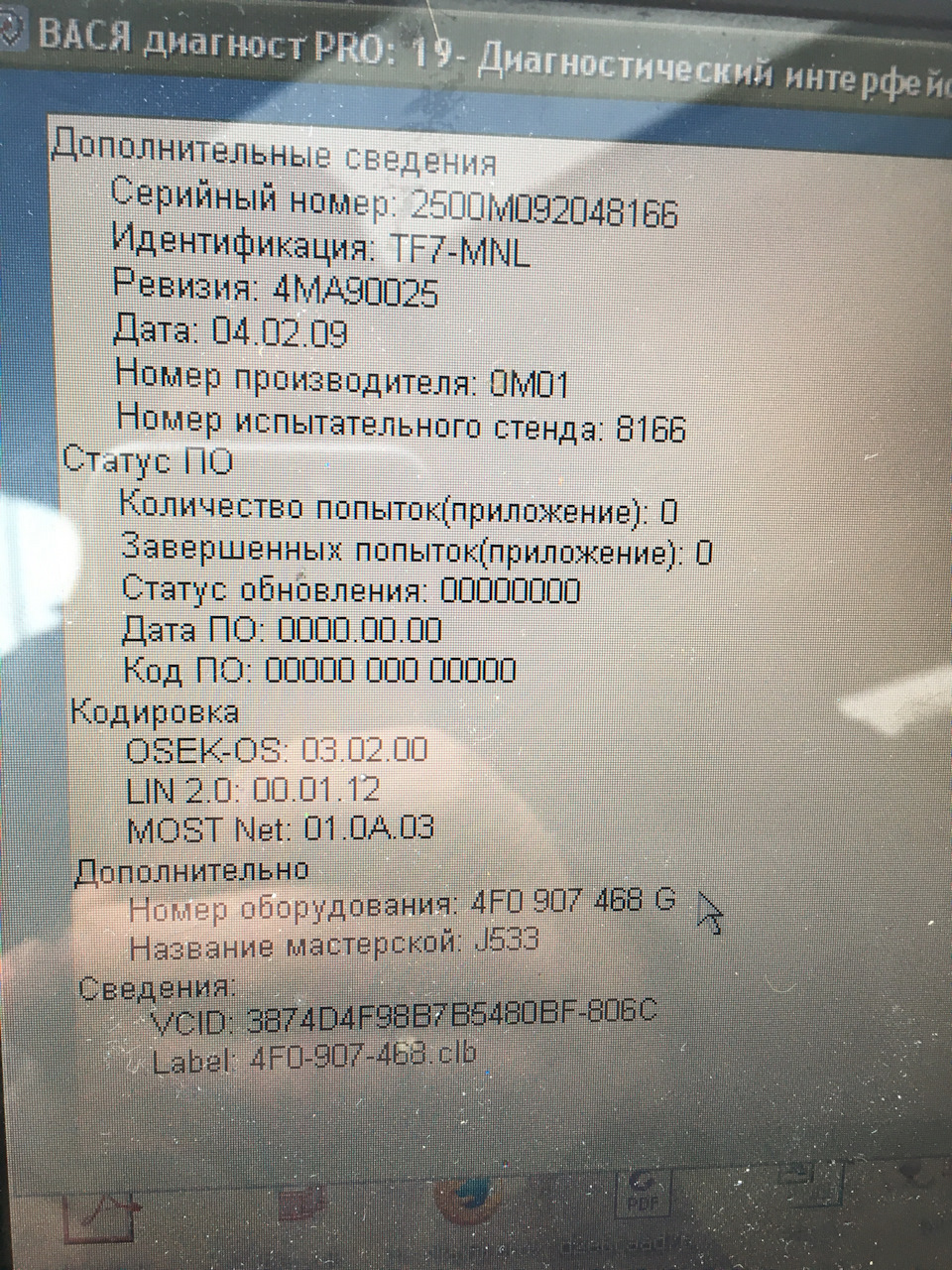

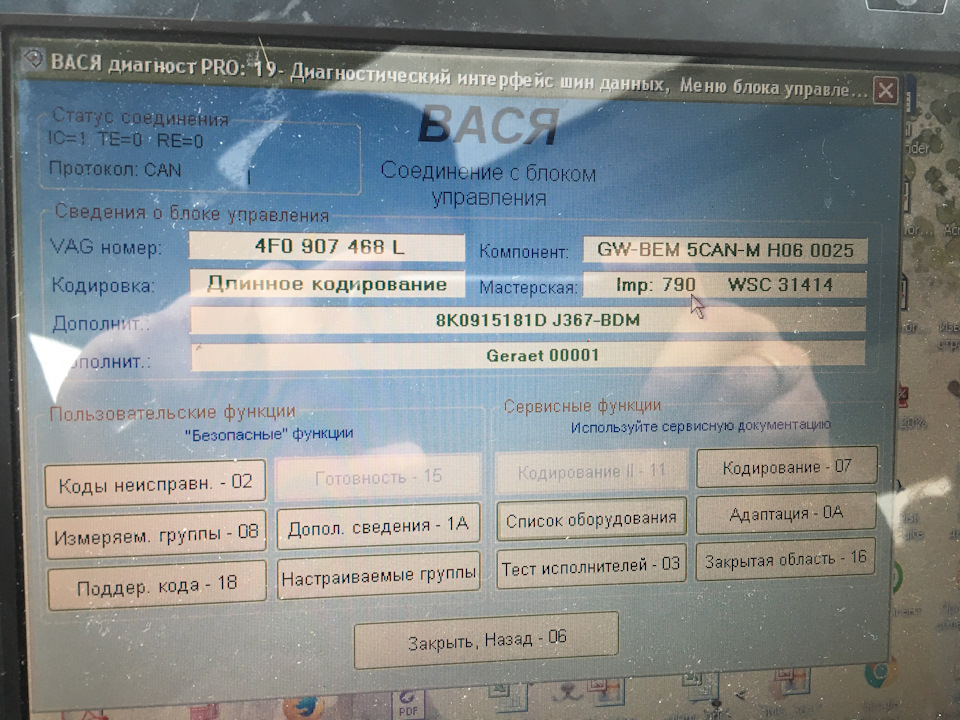

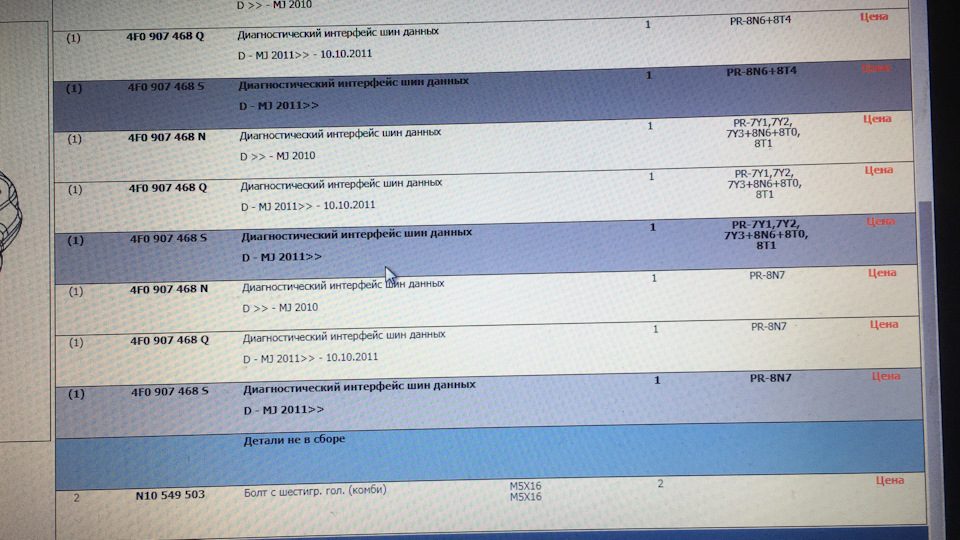

Углубившись в вопрос о комплектации Гейта было выяснено следующее… Вбивая этот номер в exist выдало информацию что он не выпускается и на его замену пришёл гейт с аналогичным номером и буквой N на конце. Ладно идём дальше переходим в каталог запчастей и видим следующее…
В конечном итоге гейт был приобретён и установлен в автомобиль, защита снялась.
В списке оборудования присутствует адаптивный круиз, движение по полосе, автодальний, ассистент перестроения и т.д.
