Каскадное соединение электрических машин

Такое соединение машин раньше часто применялось для регулирования скорости асинхронных двигателей средней и большой мощности нереверсивных электроприводов, например, для нереверсивных прокатных станов, крупных воздуходувок, шахтных вентиляторов, центробежных насосов и др.

Все каскадные соединения электрических машин могут быть разделены на 2 основные категории: установки постоянной мощности P=const и установки постоянного момента M=const.

Установки постоянной мощности характеризуются тем, что одна из машин, включенных в каскад с главным асинхронным двигателем, сочленяется механически с валом этого двигателя (рис. 1,а). В установках пост, момента такой механической связи нет и вместо одной добавочной машины обязательно применение по крайней мере двух машин (рис. 1,б). Одна из этих машин — коллекторная постоянного или переменного тока.

Рис. 1. Принципиальные схемы каскадных установок: а — постоянной мощности (P = const), б — постоянного момента (М = const).

Для создания каскадной установки асинхронного двигателя с машиной постоянного тока необходимо между ротором асинхронного двигателя и якорем машины постоянного тока включить преобразователь энергии скольжения в энергию постоянного тока.

В зависимости от типа преобразователя изменяется и каскад. Принципиально каждая модификация каскада может быть выполнена как по схеме P=const, так и по схеме M=const.

В каскаде с одноякорным преобразователем (рис. 2) регулирование скорости по условиям работы преобразователя ограничивается пределами от 5 до 45%.

Рис. 2. Принципиальная схема каскада асинхронного двигателя и машины постоянного тока с одноякорным преобразователем (Р = const).

Направление потоков энергии на рис. 1,а и б и на рис. 2 показано для случая регулирования скорости асинхронного двигателя в зоне ниже синхронной, когда вспомогательная коллекторная машина работает в режиме двигателя. Энергия скольжения передается на вал или в сеть.

Работа регулируемого асинхронного двигателя на скорости выше синхронной возможна только при двойном питании: со стороны статора и со стороны ротора (рис. 1, б). При этом преобразователь работает в режиме генератора.

К самым мощным механизмам, требующим электроприводов с широким диапазоном регулирования скорости, относятся вентиляторы аэродинамических труб. Некоторые аэродинамические трубы требуют электроприводов для вентиляторов 20000, 40000 кВт с регулированием скорости в пределах 1:8 до 1:10 и поддержанием заданной скорости с точностью до долей %. Одним из решений такой задачи явилось применение каскадного соединения электрических машин.

Большая мощность регулируемого агрегата и широкие пределы изменения частоты ротора асинхронного двигателя сделали невозможным использование одноякорного преобразователя или применение системы генератор — двигатель, т. к. машина постоянного тока не может быть выполнена с мощностью в одном якоре выше 7000 кВт. В подобных установках в качестве преобразователя используется двухмашинный агрегат, состоящий из синхронного двигателя и генератора пост, тока (рис. 3).

Схема каскада асинхронного двигателя и машины постоянного тока с двигатель-генераторным преобразователем

Каскад состоит: из главного регулируемого асинхронного двигателя с фазным ротором, агрегата переменной скорости, агрегата постоянной скорости. Регулирование скорости осуществляется изменением возбуждения.

Если Вам понравилась эта статья, поделитесь ссылкой на неё в социальных сетях. Это сильно поможет развитию нашего сайта!

Подписывайтесь на наш канал в Telegram!

Просто пройдите по ссылке и подключитесь к каналу.

Не пропустите обновления, подпишитесь на наши соцсети:

Источник

Способы соединения четырехполюсников

Каскадное соединение четырехполюсников. Каскадным соединением четырехполюсников называется такое соединение, при котором выход предыдущего четырехполюсника соединяется со входом последующего.

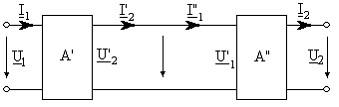

Рис. 5.3. Схема каскадного соединения двух четырехполюсников.

На рис. 5.3 показано каскадное соединение двух четырехполюсников, которые заданы своими матрицами А-параметров:

. (5.59)

Зная матрицы двух четырехполюсников (5.59) запишем их уравнения передачи в А-параметрах в матричном виде, используя обозначения, приведенные на рис. 5.3:

, (5.60)

, (5.61)

Из схемы рис. 5.3 видно, что

,

поэтому выражение (5.60) можно записать в следующем виде:

. (5.62)

Из выражения (5.62) видно, что при каскадном соединении четырехполюсников матрица А-параметров результирующего четырехполюсника равна произведению одноименных матриц соединенных четырехполюсников, т.е.:

. (5.63)

Последовательное соединение четырехполюсников. Последовательное соединение двух четырехполюсников, заданных матрицами Z-параметров, показано на рис.5.4.

Рис. 5.4 Схема последовательного соединения четырехполюсников.

Из рис. 5.4 видно, что и .

Уравнения передачи четырехполюсников Z ′ и Z ″ в матричном виде имеют вид:

, (5.64)

. (5.65)

Складывая матричные уравнения (5.64) и (5.65) получим:

. (5.66)

Из выражения (5.66) видно, что при последовательном соединении четырехполюсников матрица Z-параметров результирующего четырехполюсника равна сумме одноименных матриц соединенных четырехполюсников, т.е.:

(5.67)

Параллельное соединение четырехполюсников. Параллельное соединение четырехполюсников заданных матрицами Y- параметров показано на рис. 5.5.

Рис. 5.5 Схема параллельного включения двух четырехполюсников.

Из схемы видно, что:

; ;

; .

Записывая уравнения передачи в Y-параметрах в матричном виде для каждого четырехполюсника и суммируя матричные уравнения, доказывается, что Y-матрица результирующего четырехполюсника равна сумме одноименных матриц соединенных четырехполюсников, т.е.:

(5.69) Смешанное соединение четырехполюсников. Схема смешанного соединения двух четырехполюсников, заданных матрицами Н-параметров приведена на рис. 5.6.

Рис.5.6. Схема смешанного соединения двух четырехполюсников.

Записав уравнения передачи в Н-параметрах для каждого четырехполюсника в матричном виде и складывая полученные матричные равенства можно доказать, что при смешанном соединении четырехполюсников матрица Н-параметров общего четырехполюсника получается путем суммирования одноименных матриц соединяемых четырехполюсников, т.е.:

(5.70)

Источник

Каскадное или последовательное подключение котлов

Каскадирование котлов – это одна из схем соединения теплогенераторов, благодаря которой увеличивается единичная мощность каждого нагревательного прибора. Такой метод подключения является оправданным и эффективным при большой тепловой нагрузке, а также в том случае, если с целью уменьшения расходов на отопление устанавливаются котлоагрегаты, работающие на разных видах топлива. Суть данной схемы заключается в следующем – общая тепловая нагрузка разделяется между несколькими независимо контролируемыми теплогенераторами, после чего в каскад включаются только те их них, которые обеспечивают потребности в производстве тепла в данный промежуток времени. Последовательное или каскадное подключение котлов принято разделять на «ступени», каждой из которых является отдельный нагреватель, а все ступени вместе формируют общую мощность сети теплоснабжения.

В большинстве случаев функционирование стандартных систем отопления и горячего водоснабжения обеспечивает один котел, подбор которого производится исходя из требований максимально возможной для него нагрузки. Однако реальное положение дел может сильно отличатся от предварительных расчетов. Как доказывает практика, в большинстве случаев, на протяжении отопительного сезона нагревательное оборудование работает не более чем на 50% своей мощности в течение 80% времени. Более того, если рассмотреть весь сезон эксплуатации таких приборов, то средняя загрузка на них составляет от 25 до 45%. Таким образом, один теплогенератор большой мощности будет расходовать лишнее топливо и не сможет эффективно компенсировать тепловые затраты. Виной этому являются приведенные выше показатели неравномерной, а часто и малой нагрузки. Ответом на эту проблему может стать каскадное подключение котлов.

Регулировка такой системы теплоснабжения производится благодаря специальному микроконтроллеру или интеллектуальному контроллеру. Его задачей является отслеживание температуры теплоносителя и определение того, сколько ступеней необходимо включить в работу для того, чтобы эта температура поддерживалась на заданном уровне. Благодаря такому регулированию, каскад котлов обеспечивает плавную работу всех составляющих системы отопления на нужной мощности (в широком ее диапазоне), в не зависимости от времен года. Происходит этот процесс благодаря последовательному подключению нескольких теплогенераторов – одного за другим. Каскадное регулирование в сочетании с программным управлением позволяет решить проблему определения наилучшего соотношения мощности котельной и отопительной системы. Данный принцип работы позволяет экономить энергоресурсы без уменьшения комфортной температуры в помещениях. Такой эффект достигается благодаря тому, что каскадная котельная способна долго функционировать на низкой температуре теплоносителя в периоды межсезонья и во время теплых зимних месяцев.

Исходя из приведенной выше информации, становится понятно, что последовательная схема подключения с несколькими нагревателями вместо одного, может гораздо лучше обеспечить расчетные нагрузки системы теплоснабжения. Поэтому может возникнуть предположение, что чем больше будет ступеней в данной схеме, тем эффективней она начнет функционировать. Однако это не совсем так. Все дело в том, что вместе с увеличением количества таких тепловых ступеней будут расти и площади поверхностей, через которые происходит теплоотдача. Проще говоря, будут возрастать потери тепловой энергии через обшивки котлов. В итоге это может аннулировать все преимущества от повышения КПД каскадной системы подключения котлов. Поэтому считается не целесообразным использовать более четырех ступеней в данной схеме.

Преимущества каскадного подключения котлов и его недостатки

Последовательное или каскадное подключение котлов имеет большое количество плюсов, среди которых следующие:

Что касается недостатков каскадного подключения, то их также несколько. Во-первых, увеличивается стоимость отопительной системы за счет монтажа нескольких котлов и дополнительного оборудования для управления последовательным подключением. Во-вторых, такое количество приборов требует больше места в котельной, чем нужно при установке одного крупного и мощного нагревателя. И, в-третьих, несколько усложняется подключение каскада котлов к дымоходу.

Типы каскадного подключения котлов

Данный вид соединения теплогенераторов подразделяется на три типа, исходя из метода работы их горелок. Типы последовательного подключения котлов бывают такими:

Несложно заметить, что главное различие трех типов каскадного подключения котлов заключается в том, какими горелочными устройствами они оборудованы. Дело в том, что именно горелки оказывают большое влияние на функционирование системы отопления. Так, схема простого каскада позволяет регулировать производство тепла исключительно пошагово. Поэтому самым оптимальным типом последовательного соединения котлов считается модулируемый каскад, даже с учетом того, что применение более чем двух ступеней уменьшает производительность каждого нагревателя в отдельности. Все дело в том, что агрегаты с модулируемыми горелками дают возможность бесступенчато менять мощность системы, исходя из потребностей в тепловой энергии. Такой принцип работы позволяет снижать расход топлива, а, следовательно, и экономить на отоплении.

Условия создания модулируемого каскада

Согласно приведенной выше информации, именно модулируемый каскад можно назвать самым эффективным из всех трех типов таких соединений. Однако его реализация зависит от трех условий, выполнение которых должно быть предусмотрено на этапе проектных работ.

Гидравлический разделитель низкого давления или гидравлическая стрелка – это современный и важный элемент каскадного подключения. Его назначением является разделение первичного и вторичного контуров (то есть контуров котлов и потребителей), с созданием зоны снижения гидравлического сопротивления. Благодаря этому, расход теплоносителя в этих двух контурах будет зависеть исключительно от производительности циркуляционных насосов, которые не будут оказывать влияние друг на друга. Такой разделитель создает гидравлический и температурный баланс контуров. Гидравлическая стрелка позволяет поддерживать постоянный расход теплоносителя в первичном контуре, а во вторичном – производить его эффективную регулировку с учетом тепловой нагрузки. Такая функция уже стала стандартом для современных отопительных сетей. Выбор гидравлического разделителя или стрелки производится по каталогу, исходя из необходимой мощности теплогенератора и максимально возможного протока теплоносителя в системе.

Монтаж каскадного подключения котлов

Установка каскада теплогенераторов производится в несколько этапов, каждый из которых включает приблизительно такие действия:

Каскадирование котлов является достаточно сложным делом, в процессе реализации которого необходимо учитывать большое количество различных нюансов. Поэтому создание системы теплоснабжения такого типа нужно доверять только квалифицированным специалистам, способным выполнить все работы на должном уровне. Как разработку, так и монтаж каскадного подключения котлов должны выполнять компании и профессионалы, знающие специфику таких схем, а также имеющие соответствующие лицензии и допуски. Внимание ко всем мелочам и ответственный подход к реализации последовательного подсоединения теплогенераторов помогут создать надежную, эффективную и безопасную отопительную систему, которая будет также и экономичной.

Источник

Каскадное подключение газовых котлов

Подключение контура лишь к одному отопительному прибору (наиболее реализуемый способ обогрева частных домов) имеет свои недостатки. Если в системе смонтировано несколько агрегатов (причем не обязательно основных; речь может идти и о резервировании двумя и более установками на разных видах топлива), то это дает массу преимуществ. Существуют различные схемы обвязки котлов (в том числе, и газовых), одна их которых называется каскадной.

В чем особенность данного инженерного решения? Все теплогенераторы включаются в контур отопления последовательно, то есть каждый из них представляет одну его ступень. Но управление каскадом – общее, и пользователь может сам настраивать все параметры системы, в зависимости от местных условий, а остальное сделает автоматика. Такой способ регулирования называется «гибким».

Такая схема является наиболее эффективной (при соблюдении определенных условий) и простой в исполнении. Иногда гораздо выгоднее приобрести и смонтировать именно 2 (или 3) настенные газовые модели средней (а то и малой) мощности, чем искать отдельное помещение, обустраивать фундамент под один габаритный напольный котел. Например, если контур обогрева обеспечивает теплом не только дом, но и надворные постройки – сарай, гараж, оранжерею и так далее. Вариантов, когда возможности одной установки не позволяют обеспечить качественное отопление жилища, более чем достаточно – специфика климата, неблагоприятное расположение дома на местности, неграмотная теплоизоляция стен, изношенность здания и так далее.

Есть ли какие-то особенности каскадного подключения? Самостоятельно выбрать оптимальную схему, тем более рассчитать все ее параметры, сложно. Здесь требуется профессиональная оценка всех факторов. Газовые котлы могут включаться последовательно без дополнительных устройств лишь в том случае, если насос каждого агрегата способен «прокачивать» теплоноситель по всему контуру. Как правило, для небольшого частного жилого дома этого вполне достаточно.

Но если система смонтирована по сложной схеме, здание габаритное, в несколько этажей, без гидравлического разделителя (его чаще именуют «стрелкой») не обойтись. В этом случае во вторичном контуре (нагрузке) устанавливается еще один насос, с большей производительностью.

Чтобы каскад работал максимально эффективно, в системе желательно задействовать два температурных датчика (внутренний и наружный) и электронный контроллер. Дополнительные затраты окупятся довольно быстро, причем не только в плане комфортности, но и за счет более рационального расхода газа.

Все ли модели котлов можно объединить в каскад? Нет, и в этом одна из трудностей. Такая возможность в первую очередь зависит от особенностей автоматики газовых агрегатов. Если проанализировать отзывы на тематических форумах, то для последовательного включения собственники частных строений в основном ориентируются на немецкие настенные котлы марки «Viessmann». С ними, по мнению пользователей, несколько проще.

С модельным рядом отопительных приборов «Виссманн», которые целесообразно использовать для каскадов, и ценами на них можно ознакомиться здесь. Но это не единственные котлы, которые можно включать последовательно. Неплохо себя зарекомендовали в таких схемах «Baxi», «Protherm», «Vaillant», «Buderus».

В чем преимущество каскадного подключения котлов? Один из главных вопросов, которыми задается большинство покупателей. Ведь традиционная схема с одним агрегатом, радиаторами и трубами – своеобразный стереотип, и человеку, не имеющему специальной подготовки, трудно понять все плюсы каскадного подключения. Тем более что это дополнительные расходы, и стоит ли все так усложнять, неизвестно.

Именно поэтому рачительные хозяева всегда решают проблему резервирования по отоплению. При каскадном подключении она нивелируется, так как при необходимости любой из котлов можно временно исключить из схемы (для проведения ТО или ремонта) без ущерба качеству обогрева дома.

Если вы живете в Подмосковье и пришли к выводу, что каскадное подключение газовых котлов – лучшее решение для вашего дома, позвоните по номеру 8 495 3084648. Специалисты компании «АЛЬФАТЭП» дадут профессиональный ответ на любой непонятный вопрос. При желании клиента составят проект системы, подберут необходимое оборудование, сами его смонтируют, опробуют в работе и сдадут заказчику «под ключ». Параллельно и обучат, как грамотно настраивать каскад и управлять им.

Источник

Схема каскадного подключения котлов

Каскадное подключение котлов — это один из вариантов подключения газовых котлоагрегатов, с целью увеличения единичной мощности и ступенчатой регулировки системы теплоснабжения.

Данный способ подсоединения считается оправданным и результативным при значительной отопительной нагрузке.

Плюсы каскадной схемы котлов

Смысл этого метода состоит в том, что суммарная тепловая мощность распределяется между различными независимо функционирующими котлоагрегатами, в результате этого в работу подключаются те, которые способны обеспечить тепловую нагрузку в данный период функционирования теплосетей.

Каскад котлов разделяют на «ступени», которые совместно вырабатывают общую тепловую мощность сети.

Каскадная либо последовательная схема включения газовых котлов обладает значительными преимуществами:

Тем не менее, как и все системы теплоснабжения, схема обвязки каскада котлов имеет свои недостатки:

Возможность повышение мощности

Основная причина для размещения нескольких котлоагрегатов в каскад — повышение предельной мощности котельной при рабочей нагрузке одиночного котла, например, Вайлант.

К современным теплоснабжающим системам предъявлены высокие требования по вопросам энергоэффективности. Котел считается таковым если работает на номинальных нагрузках.

Котел выбирается по максимальной тепловой нагрузке для расчетных отопительных минусовых температур наружного воздуха, которые случаются не чаще 15-20% на протяжении отопительного сезона.

Таким образом, при традиционной схеме обогрева котел в среднем работает незагруженным на 30-40 % и предельно низким КПД. Напротив, в каскадной схеме расположения источников, каждый агрегат работает на полную мощность.

Общая теплопроизводительность регулируется за счет введение в работу нового агрегата.

При установке в каскаде равных по мощности котлоагрегатов, нижняя граница теплопроизводительности устанавливается делением суммарной на их число.

В наиболее выгодном варианте будут находиться котлы с широким диапазоном модуляции, поскольку в этом случае суммарная производительность будет устанавливаться по нижней границе мощности.

Так, например, при каскаде из 4-х котлов 25 кВт котлов с модуляцией 30-100%, нижняя граница мощности составит:

что составляет 10 % общей модуляции системы теплоснабжения и является энергоэффективным результатом, который не может обеспечить ни один газовый котел в традиционной схеме обвязки.

Удобство монтажа и эксплуатации

Несмотря на то, что в целом обвязка каскадом считается очень сложным процессом, который можно поручить только специализированным организациям, имеющим соответствующие разрешительные документы, сам процесс по обвязке каскадной схемы считается простым, поскольку легче укомплектовать в одну схему малогабаритное однотипное оборудование.

Применение типового оборудования упрощаем не только монтажные работы, но и эксплуатацию каскадной схемы. Установка каскада происходит в несколько стадий:

Схемы каскадного подключения

Наиболее часто применяются три типа каскадного включения агрегатов, в зависимости от вида монтажа и числа контуров нагрева.

Типы каскадного включения агрегатов:

Гидравлическая стрелка — это популярный инновационный узловой элемент каскадного включения. Он разделяет контуры котлоагрегата и системы отопления, создавая зоны низкого гидросопротивления.

Расход греющей среды в этих 2-х контурах обуславливается мощностью индивидуальных электронасосов. Подобный разделитель формирует гидравлический и тепловой баланс и удерживает постоянный объем греющей воды в основном контуре.

А во второстепенном выполняет его эффективное регулирование по тепловой мощности.

Отопительные котлы с гидравлическим разделителем

Схема с гидравлической стрелкой считается типовой и даёт возможность добавлять произвольное число источников тепла и зон нагрева.

К ней без осложнений могут быть подсоединены и высокотемпературное отопление с типовыми батареями, и низкотемпературное по системе «тёплый полы».

Такой вариант включения дает возможность работать без применения сложно управляемых блоков каскадного регулирования и не снижать температуру греющей среды в отопительной системе при максимальной нагрузке.

Допускается подключить несколько котлоагрегатов по упрощенному варианту, без применения специального оборудования и блоков, используя интегрированную погодозависимую автоматику включения котлов.

Организовывая котельную по данной схеме необходимо уделить пристальное внимание на то обстоятельство, что всякий агрегат в отдельности обязан гарантировать нужный объем теплоносителя в системе отопления за счет встроенного насоса циркуляции. Если характеристики котла это условия обеспечить не могут, устанавливают гидроразделитель и самостоятельный насос во вторичном отопительном контуре.

Схема с котлоагрегатов для ГВС и гидравлической стрелкой

Бывают ситуации, когда выше обозначенная схема способна быть оптимальной, например, при необходимости подогрева горячей воды для бытовых нужд. В этом случае применяют схему с котлоагрегатом для ГВС и гидрострелкой.

Она хорошо работает в случае, если потребность в ГВС обеспечивают небольшим числом агрегатов из всего каскада: одним либо двумя. Особенно, когда в системе теплоснабжения применяется низкотемпературный режим отопления, например, в системе «теплый пол».

Тем временем для скорого нагрева горячей воды до температуры 65 С требуется более высокая мощность котлоагрегата. Чтобы не выключать весь каскад из низкотемпературного режима на период нагрева ГВС применяют схему с отдельным котлоагрегатом на нужды ГВС.

В таком случае реализуется работа одного котлоагрегата из каскада для нагрева более высокой температуры ГВС. Общее КПД системы в таком варианте повышается.

Схема обвязки с магистральным коллектором

Такой вариант собирается в отсутствии гидравлической стрелки. В подобном варианте для предоставления автономии котлам используется замыкающий участок на распредколлекторе, гарантирующего регулярную циркуляцию через любой котлоагрегат.

Подобная конфигурация удобна при обустройстве котельной крышного типа и размещении распредсистем для контуров потребления в подвальных помещениях и позволяет сохранить свободное пространство, без использования гидравлической стрелки.

Проектирование такого решения потребует уделить особое внимание на выбор котловых электронасосов, поскольку они обязаны гарантировать компенсацию потерь напора на магистральном трубопроводе.

В связи, с чем данная схема используется исключительно с напольными вариантами котлоагрегатов. В настенных газовых агрегатах насос встроен в его конструкцию, и его характеристики обеспечивают только работу котла для отопления.

Автоматизация каскадных котельных

Роль автоматики в таких котельных огромна, чтобы обеспечить их надежное и эффективное функционирование. Именно она несёт ответственность за то, чтобы получить наибольшую эффективность от агрегатов, функционирующих в каскаде, гарантируя при этом чувствительность котлов на потребительские запросы.

В этих системах каскадная логика интегрируется в базовую автоматическую схему и настраивается для определенного парка котельного оборудования. Базовые функции автоматизации каскадных схем теплоснабжения:

Подобная политика регулирования применяется в современной каскадной котельной. В этом случае каждый единичный аппарат должен функционировать на минимальной модуляции, гарантирующей тепловую нагрузку.

Только в таких условиях можно получить высокий КПД каскадной установки при равномерном использовании ресурса работы котлоагрегатов.
