КСА: переключатели кулачковые секционные аварийного типа КСА
Здравствуйте уважаемые посетители сайта «Помощь электрикам».
Сегодня в данной статье поговорим о таком устройстве, как КСА. Что это такое? Где применяется и как используется?
Здравствуйте уважаемые посетители сайта «Помощь электрикам».
Сегодня в данной статье поговорим о таком устройстве, как КСА. Что это такое? Где применяется и как используется?
Переключатель КСА используется в составе приводов высоковольтных разъединителей заземлителей и других устройств.
Переключатель КСА является полным аналогом, снятого с производства, устройства Блок-контакт КСА ТУ16.538.134-71.
Переключатель КСА является самостоятельным законченным устройством и не требует регулировки.
Структура условного обозначения переключателя КСА:
Переключатель КСА-2: Коммутация 2-х независимых электрических цепей (1НО+1НЗ)
Переключатель КСА-4: Коммутация 4-х независимых электрических цепей (2НО+2НЗ)
Переключатель КСА-6: Коммутация 6-ти независимых электрических цепей (3НО+3НЗ)
Переключатель КСА-8: Коммутация 8-и независимых электрических цепей (4НО+4НЗ)
Переключатель КСА-10: Коммутация 10-и независимых электрических цепей (5НО+5НЗ)
Переключатель КСА-12: Коммутация 12-и независимых электрических цепей (6НО+6НЗ)
Переключатель КСА-4 исп.1: «на лапах», на обоих фланцах по две скобы для крепления винтами на плоскости
Переключатель КСА-4 исп.2: «фланцевое», на заднем фланце имеются «ушки» для крепежных шпилек М8, спереди крепление производится непосредственно за вал переключателя
Переключатель КСА-4 исп.3: «комби», на обоих фланцах имеются как «лапки» так и «ушки», что позволяет применить любой вариант крепления
Переключатель КСА-4 исп.1.1: «без диска», на валу имеется отверстие диаметром 4 мм под штифт
Переключатель КСА-4 исп.1.2: «с диском», на конце вала неподвижно закреплен диск, к которому крепится рычаг
Переключатель КСА-4 исп.1.1.0: Отсутствие в комплекте рычага для присоединения тяги управления
Переключатель КСА-4 исп.1.1 Р4/33: Наличие в комплекте рычага с отверстием D4мм, при межцентровом расстоянии между отверстием и валом 33 мм
Переключатель КСА-4 исп.1.1 Р4/33-90: Взаимное положение контактных кулачков 90°
Переключатель КСА-4 исп.1.1 Р4/33-120: Взаимное положение контактных кулачков 120°
Переключатель КСА-4 исп.1.1 Р4/33-90-К: Наличие защитной крышки
Основные технические характеристики КСА:
Что такое кса в энергетике
Переключатель КСА-2: Коммутация 2-х независимых электрических цепей (1НО+1НЗ)
Переключатель КСА-4: Коммутация 4-х независимых электрических цепей (2НО+2НЗ)
Переключатель КСА-6: Коммутация 6-ти независимых электрических цепей (3НО+3НЗ)
Переключатель КСА-8: Коммутация 8-и независимых электрических цепей (4НО+4НЗ)
Переключатель КСА-10: Коммутация 10-и независимых электрических цепей (5НО+5НЗ)
Переключатель КСА-12: Коммутация 12-и независимых электрических цепей (6НО+6НЗ)
Переключатель КСА-4 исп.1: «на лапах», на обоих фланцах по две скобы для крепления винтами на плоскости
Переключатель КСА-4 исп.2: «фланцевое», на заднем фланце имеются «ушки» для крепежных шпилек М8, спереди крепление производится непосредственно за вал переключателя
Переключатель КСА-4 исп.3: «комби», на обоих фланцах имеются как «лапки» так и «ушки», что позволяет применить любой вариант крепления
Переключатель КСА-4 исп.1.1: «без диска», на валу имеется отверстие диаметром 4 мм под штифт
Переключатель КСА-4 исп.1.2: «с диском», на конце вала неподвижно закреплен диск, к которому крепится рычаг
Переключатель КСА-4 исп.1.1.0: Отсутствие в комплекте рычага для присоединения тяги управления
Переключатель КСА-4 исп.1.1 Р4/33: Наличие в комплекте рычага с отверстием D4мм, при межцентровом расстоянии между отверстием и валом 33 мм
Переключатель КСА-4 исп.1.1 Р4/33-90: Взаимное положение контактных кулачков 90°
Переключатель КСА-4 исп.1.1 Р4/33-120: Взаимное положение контактных кулачков 120°
Переключатель КСА-4 исп.1.1 Р4/33-90-К: Наличие защитной крышки
Основные технические характеристики КСА:
Трансформаторы НАМИ: НАМИ-6 и НАМИ-10. Расшифровка, структура условного обозначения, стоимость, цена.
Блок-контакты КСА
Блок-контакты КСА предназначаются для коммутации низковольтных вспомогательных цепей и работают в составе приводов разъединителей и заземлителей, представляя собой пакетный переключатель, состоящий из наборных секций. Каждая секция состоит из группы, отделенной от других секций межсекционными пластинами-изоляторами, между которыми с двух сторон установлены контактные группы.
Структура условного обозначения блок-контакта КСА
1 Обозначение серии-КСА (кулачковый, сигнальный, аварийный);
2 Количество секций (2; 4; 6; 8; 10; 12).
3 Способ монтажа:
— 3-комбинированное (на «лапах» и шпильках).
4 Способ присоединения вала:
5 Комплектация рычагом:
6 Угол переключения:
7 Наличие крышки (оболочки):
8 Климатическое исполнение и категория размещения по ГОСТ 15150-.УХЛ3.
Пример для заказа: КСА-6 исп. 1.2.Р1-90° К — расшифровка: блок-контакт КСА из 6 секций крепление на «лапах», вал с диском, укомплектован рычагом 55мм, угол переключения кулачков 90°, с крышкой
Производим и реализуем блок контакты КСА по низким ценам:
Блок-контакт КСА-4
Структура условного обозначения блок-контакта КСА-4 исп. Х.Х.Х-ХХ, где:
4 – количество контактных групп;
Блок-контакт КСА-6
Структура условного обозначения блок-контакта КСА-6 исп. Х.Х.Х-ХХ, где:
6– количество контактных групп;
Блок-контакт КСА-8
Структура условного обозначения блок-контакта КСА-8 исп. Х.Х.Х-ХХ, где:
8– количество контактных групп;
Блок-контакт КСА-10
Структура условного обозначения блок-контакта КСА-10 исп. Х.Х.Х-ХХ, где:
10 – количество контактных групп;
Блок-контакт КСА-12
Структура условного обозначения блок-контакта КСА-12 исп. Х.Х.Х-ХХ, где:
12 – количество контактных групп;
Блок-контакт КСА-2
Структура условного обозначения блок-контакта КСА-2 исп. Х.Х.Х-ХХ, где:
2 – количество контактных групп;
Х — способ присоединения вала ;
Переключатели кулачковые секционные аварийные типа КСА (Блок-контакты в приводе масляного выключателя) КСА-2, КСА-4, КСА-6, КСА-8, КСА-10, КСА-12, КБВ 5БП.551.094.01, КБО-А 5СЯ.551.039-02.
Вторичные приборы и аппараты предназначены для контроля за состоянием первичного (силового) оборудования и режимом работы электроустановок, а также для управления этим оборудованием.
К ним относят разнообразные измерительные приборы, приборы сигнализации, командные аппараты, а также первичные преобразователи, позволяющие непосредственно получить информацию о контролируемом объекте, вход которых непосредственно связан с первичной цепью, а с выхода отбираются соответствующие сигналы, несущие указанную информацию по вторичным цепям, и исполнительные аппараты, непосредственно управляющие первичным оборудованием по командам, поступающим из вторичных цепей. К первичным преобразователям относят измерительные трансформаторы и всевозможные датчики, а к исполнительным аппаратам — различные приводы, в том числе и приводы выключателей.
Блок-контакты КСА, КБО, КБВ по существу являются датчиками механических перемещений, поскольку они преобразуют в электрические сигналы механические перемещения контролируемого оборудования, с которым связаны кинематически.
Блок-контактами КСА снабжают приводы выключателей и разъединителей, магнитные контакторы и пускатели, автоматы и другое оборудование.
Большое распространение получили блок-контакты КСА в разъединителях и выключателях для коммутации цепей управления выключателей.

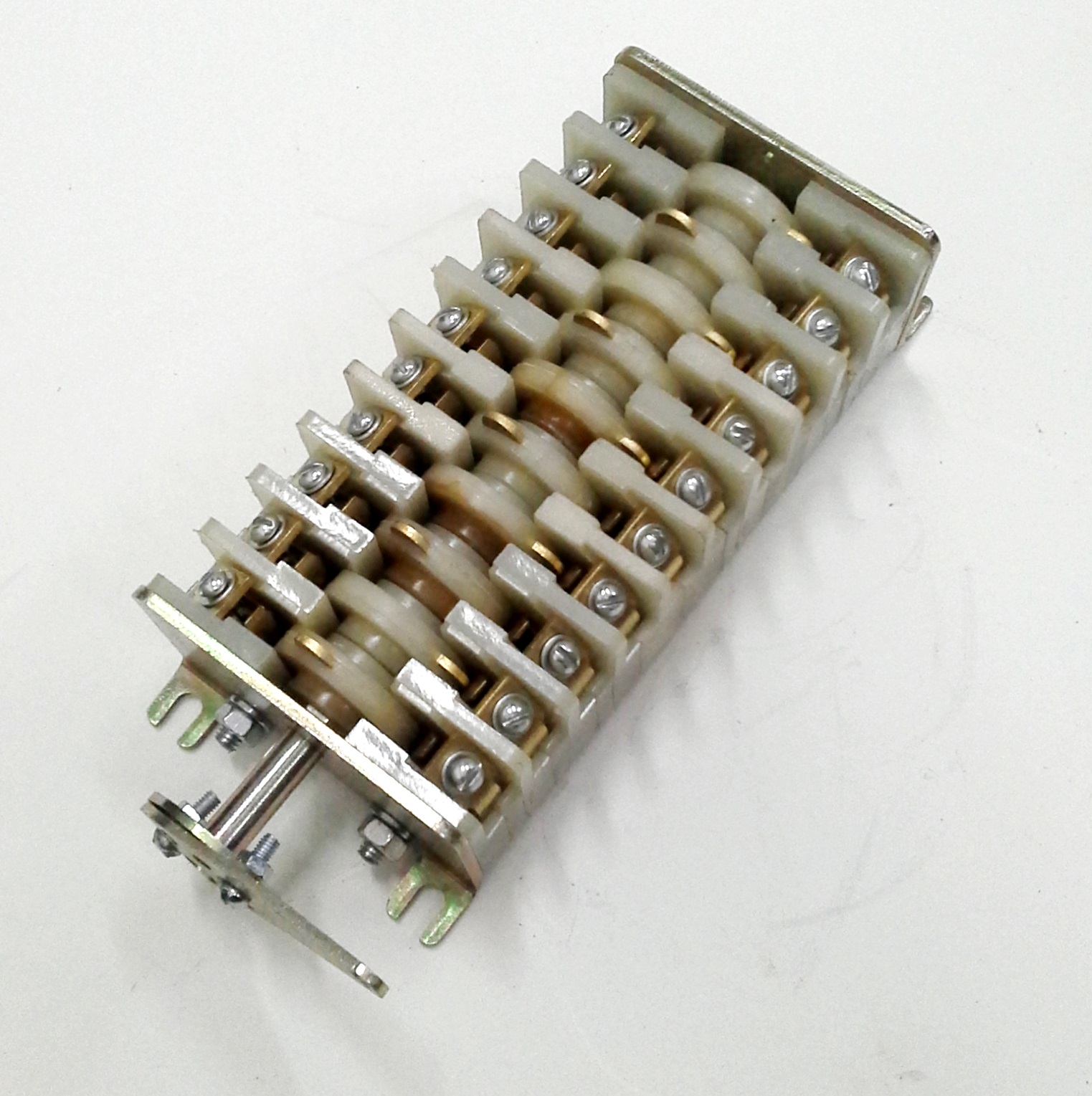

Блок-контакты КСА собирают из отдельных пакетов, каждый из которых содержит два неподвижных и один подвижный контакты.
Блок-контакты разделяют по числу пакетов (от 2 до 12 КСА-2. КСА-12), углу поворота подвижных контактов (90 или 120°) и по конструкции рычага (с коротким и длинным плечом).
Неподвижный контакт состоит из двух латунных фасонных скоб, соединенных между собой общей осью. На той же оси между скобками помещена нажимная пружинка Неподвижные контакты помещаются между пластмассовыми цоколями. Подвижные (поворотные) контакты представляют собой латунные пластинки с выступающими закругленными концами; пластинки запрессованы во втулки (цоколи) из пластмассы, которые имеют по центру сквозные шестигранные отверстия. Поворотные контакты насаживаются на валик, имеющий для этой цели в средней части шестигранник. На конце валика насажен стальной диск с отверстиями для установки под различными углами приводного рычага.
Блок-контакты КБВ 5БП.551.094.01 и КБО-А 5СЯ.551.039-02 состоят из блок-контакта КСА и ускоряющего механизма, обеспечивающего ускоренное переключение блок-контактов в конце хода привода выключателя.
Блок-контакты типа КБВ 5БП.551.094.01 и КБО-А 5СЯ.551.039-02 представляют собой комбинацию из контактов типа КСА с удлиненными выступающими частями контактных пластинок на поворотной шайбе и ускоряющего механизма с пружинной защелкой. Ускоряющий механизм состоит из храповика с собачкой и ударника, приводимого стальной тягой от вала привода посредством короткого рычага, посаженного на резьбе в тело вала. При вращении вала тяга перемещает ударник, который в конце хода привода на включение выбивает собачку храпового механизма. После выхода собачки из зацепления с храповым механизмом происходит быстрое переключение блок-контакта, и цепь разрывается.
При отключении выключателя происходит возврат в исходное положение вала привода и храповика ускоряющего механизма вместе с собачкой и поворотной шайбой. Цепь блок-контакта при этом замыкается.
Блок-контакты КСА
Блок-контакты КСА
Наша компания рада предложить на Ваш выбор любые виды устройств, коммутирующих низковольтные вспомогательные цепи типа КСА.
На нашем сайте Вы сможете получить всю необходимую информацию, которая поможет Вам определиться с выбором и ответить на все Ваши вопросы.
ТЕХНИЧЕСКОЕ ОПИСАНИЕ БЛОК-КОНТАКТОВ КСА
ХАРАКТЕРИСТИКИ
ТИПЫ ИСПОЛНЕНИЯ
НАЗНАЧЕНИЕ И ИСПОЛЬЗОВАНИЕ
ПРИМЕЧАНИЕ:
Контакты КСА коммутируют вторичные электрические цепи с номинальным током 10А при напряжении 220В и 5 А при напряжении 380В переменного тока, и 1А при напряжении 220В постоянного тока. Зажимы выводов должны обеспечивать присоединение одного проводника, разделанного под штырь, сечением от 1,0 до 2.5 мм2.
Основные технические характеристики КСА:
Номинальное напряжение переменного тока
Номинальное напряжение постоянного тока
Номинальный ток при переменном напряжении
Номинальный ток при постоянном напряжении
Значение максимально-допустимой частоты включений
Коммутационная износостойкость циклов
Типы исполнения Блок-контактов КСА в зависимости от способа присоединения представлены в Таблице 1.
Таблица 1 Типы исполнения контактов КСА.
Количество контактных групп
2 контактные группы (1НО+1НЗ)
4 контактные группы (2НО+2НЗ)
6 контактных групп (3НО+3НЗ)
8 контактных групп (4НО+4НЗ)
10 контактных групп
12 контактных групп
Способ присоединения корпуса
КСА-хх исп. 1
На лапках. На передней и задней пластине имеются по две ножки для крепления на поверхность привода 4 винтами
КСА-хх исп. 2
На шпильках (на фланец). На задней трапециевидной панели идут дополнительные отверстия под шпильки
КСА-хх исп. 3
Комбинированный. Имеется возможность крепления как на лапках так и на шпильках.
Наличие насадки (кольца) на валу управления
КСА-хх исп.х.1
Вал без насадки (на валу отверстие D=4 мм под шплинт), без рычага.
КСА-хх исп.х.2
На торец вала наклепано кольцо с крепежными отверстиями
Комплектация рычагом(Необходимая длина от центра вала до центра отверстия крепления тяги).
КСА-хх исп.х.х.0
КСА-хх исп.х.х.1
Рычаг с отверстием от центра вала на расстоянии 66 мм.
КСА-хх исп.х.х.Р1
Рычаг с отверстием от центра вала на расстоянии 55 мм.
КСА-хх исп.х.х.2
Рычаг с отверстием от центра вала на расстоянии 49 мм. (Возможны варианты исполнения 25, 35, 43 мм)
КСА-хх исп.х.х.Р2
Рычаг с отверстием от центра вала на расстоянии 60 мм.
КСА-хх исп.х.х.3
Рычаг с отверстием от центра вала на расстоянии 95 мм.
КСА-хх исп.х.х.Р3
Рычаг с отверстием от центра вала на расстоянии 70 мм.
КСА-хх исп.х.х.Р4
Рычаг с отверстием от центра вала на расстоянии 122 мм.
КСА-хх исп.х.х.Т1
КСА-хх исп.х.х. х -30
Угол переключения 30 градусов
КСА-хх исп.х.х. х -60
Угол переключения 60 градусов
КСА-хх исп.х.х. х -90
Угол переключения 90 градусов
КСА-хх исп.х.х. х -120
Угол переключения 120 градусов
(крышка комплектуется при необходимости)
КСА-хх исп.х.х.х-90-К
КСА-хх исп.х.х.х-120-К
КСА-хх исп.х.х. х — х-УХЛ3
Данный вид изделия эксплуатируется в крытых помещениях без регулирования температурных условий с естественной вентиляцией (температура практически не отличается от уличной, нет брызг и струй воды, незначительное количество пыли)
Возможные модификации блок-контактов КСА и цены (с учетом НДС по стоянию на 01.05.2018г.):
