Что такое литниковая система
Литниковая система
Смотреть что такое «Литниковая система» в других словарях:
Литниковая система — Литниковая система, Литниковая питающая система система каналов и полостей в форме, через которые жидкий расплавленный материал расплав (металл или пластик) подается в полость литьевой формы или пресс формы для литья под давлением. Элементы … Википедия
ЛИТНИКОВАЯ СИСТЕМА — система каналов и элементов литейной формы для подвода расплавленного металла в полость формы, обеспечения ее заполнения и питания отливки при затвердевании. В зависимости от расположения в форме и способа подвода металла различают литниковые… … Металлургический словарь
литниковая система — Система каналов и устройств для подвода в определенном режиме жидкого металла (сплава) к полости литейной формы, отделения неметаллических включений и обеспечения питания отливки при затвердевании. Примечание По устройству литниковые системы… … Справочник технического переводчика
ЛИТНИКОВАЯ СИСТЕМА — совокупность резервуаров, вертикальных и горизонтальных каналов, служащих для приёма и заполнения рабочей полости литейной (см.) расплавленным металлом, питания (см.) при её затвердевании, а также для улавливания первых порций металла, фильтрации … Большая политехническая энциклопедия
литниковая система — [gating system] система каналов и устройств для подвода жидкого металла к полости литейной формы, отделяющей неметаллические включения и питания отливки при затверд. Литниковая система состоит из литниковой чаши или заливочной воронки,… … Энциклопедический словарь по металлургии
Литниковая система — совокупность каналов (элементов), через которые расплав из ковша или другого разливочного устройства подводится к рабочей полости литейной формы (См. Литейная форма). Назначение Л. с. обеспечение оптимальных условий и продолжительности… … Большая советская энциклопедия
ЛИТНИКОВАЯ СИСТЕМА — совокупность каналов и полостей (элементов), служащих для заполнения рабочей полости литейной формы расплавл. металлом, питания отливки при затвердевании, улавливания первых порций металла, шлака и загрязнений. Осн. элементы Л. с. (чаша, стояк,… … Большой энциклопедический политехнический словарь
ЛИТНИКОВАЯ СИСТЕМА ПО РАЗЪЁМУ — литниковая система с подводом металла по плоскости разъема. ГОСТ 18169 86 … Металлургический словарь
ГОРИЗОНТАЛЬНАЯ ЛИТНИКОВАЯ СИСТЕМА — литниковая система с питателями, расположенными в горизонтальной плоскости разъема формы (рис. Г 14). ГОСТ 18169 86. литниковая система простой конструкции WIDTH=391 HEIGHT=281 BORDER=0> литниковая система с подводящей и питающей системами… … Металлургический словарь
Вертикальная литниковая система — литниковая система с питателями, расположенными в вертикальной плоскости разъема формы на нескольких уровнях или вертикально. Вертикальную литниковую систему подразделяют на верхнюю, дождевую, сифонную, ярусную … Энциклопедический словарь по металлургии
Литниковая система
Полезное
Смотреть что такое «Литниковая система» в других словарях:
Литниковая система — Литниковая система, Литниковая питающая система система каналов и полостей в форме, через которые жидкий расплавленный материал расплав (металл или пластик) подается в полость литьевой формы или пресс формы для литья под давлением. Элементы … Википедия
ЛИТНИКОВАЯ СИСТЕМА — система каналов и элементов литейной формы для подвода расплавленного металла в полость формы, обеспечения ее заполнения и питания отливки при затвердевании. В зависимости от расположения в форме и способа подвода металла различают литниковые… … Металлургический словарь
Литниковая система — система каналов и элементов литейной формы для подвода расплавленного металла в полость формы, обеспечения ее заполнения и питания отливки при затвердевании В зависимости от расположения в форме и способа подвода металла различают литниковую… … Энциклопедический словарь по металлургии
литниковая система — Система каналов и устройств для подвода в определенном режиме жидкого металла (сплава) к полости литейной формы, отделения неметаллических включений и обеспечения питания отливки при затвердевании. Примечание По устройству литниковые системы… … Справочник технического переводчика
ЛИТНИКОВАЯ СИСТЕМА — совокупность резервуаров, вертикальных и горизонтальных каналов, служащих для приёма и заполнения рабочей полости литейной (см.) расплавленным металлом, питания (см.) при её затвердевании, а также для улавливания первых порций металла, фильтрации … Большая политехническая энциклопедия
литниковая система — [gating system] система каналов и устройств для подвода жидкого металла к полости литейной формы, отделяющей неметаллические включения и питания отливки при затверд. Литниковая система состоит из литниковой чаши или заливочной воронки,… … Энциклопедический словарь по металлургии
ЛИТНИКОВАЯ СИСТЕМА — совокупность каналов и полостей (элементов), служащих для заполнения рабочей полости литейной формы расплавл. металлом, питания отливки при затвердевании, улавливания первых порций металла, шлака и загрязнений. Осн. элементы Л. с. (чаша, стояк,… … Большой энциклопедический политехнический словарь
ЛИТНИКОВАЯ СИСТЕМА ПО РАЗЪЁМУ — литниковая система с подводом металла по плоскости разъема. ГОСТ 18169 86 … Металлургический словарь
ГОРИЗОНТАЛЬНАЯ ЛИТНИКОВАЯ СИСТЕМА — литниковая система с питателями, расположенными в горизонтальной плоскости разъема формы (рис. Г 14). ГОСТ 18169 86. литниковая система простой конструкции WIDTH=391 HEIGHT=281 BORDER=0> литниковая система с подводящей и питающей системами… … Металлургический словарь
Вертикальная литниковая система — литниковая система с питателями, расположенными в вертикальной плоскости разъема формы на нескольких уровнях или вертикально. Вертикальную литниковую систему подразделяют на верхнюю, дождевую, сифонную, ярусную … Энциклопедический словарь по металлургии
Литниковые системы: элементы и принципы
Заливка металла в литейную форму
После того, как металл, например, литейный алюминиевый сплав, расплавлен и нагрет до температуры заливки, он готов для подачи его в литейную форму. Ключевым вопросом производства металлических отливок высокого качества является проектирование хорошей литниковой системы. Это еще более важно, если литье производится гравитационным методом, а не литьем с помощью давления, низкого или высокого.
Заливку расплавленного металла в литейную форму нужно выполнять осторожно и аккуратно. В противном случае в полученной после затвердевания отливке будут различные литейные дефекты, причиной которых было именно неправильная заливка расплавленного металла:
Хорошая литниковая система
Правильно же спроектированная литниковая система обеспечивает должный контроль течения жидкого металла при заполнении литейной формы.
Оптимальная конструкция литниковой системы может:
Неправильная литниковая система неизбежно приводит к нарушениям плавности и непрерывности течения металла. Результатом этого будет низкое качество отливки. Это тем более относится к алюминию и его литейным сплавам, которые являются весьма чувствительными к нарушениям плавности течения расплавленного алюминиевого сплава из-за повышенного образования шлака и оксидов.
Алюминиевые сплавы очень активно реагируют с кислородом с образованием оксида алюминия. Когда течение алюминиевого расплава происходит гладко, эти оксиды образуются на поверхности расплава и остаются там. Однако, если течение расплава является турбулентным, эти оксиды попадают внутрь расплава и приносят туда газы и включения. Поэтому, чтобы избежать нарушения непрерывности течения расплавленного алюминия литниковую систему проектируют таким образом, чтобы исключить проблемы с захватом воздуха. Это достигают путем предотвращения образования областей с низким давлением, которые могли бы приводить к засасыванию воздуха в литейную форму.
Элементы литниковой системы
На рисунке ниже представлено поперечное сечение типичной литниковой системы при литье в песчаные формы. Эта литейная форма иллюстрирует основные принципы процесса заливки расплавленного металла, в том числе, литейных алюминиевых сплавов.
Рисунок – Основные элементы типичной песчаной литейной формы.
Источник: http://www.custompartnet.com
Опока – это деревянный ящик, в котором располагается формовочная песчаная смесь.
Нижняя полуформа – это нижняя часть литейной формы.
Верхняя полуформа – верхняя часть литейной формы.
Литниковая система – это сеть каналов, которые предназначены для подачи расплавленного металла от входа в литейную форму в ее полости.
Стержень – это элемент из песка, который вставляют в форму, чтобы выполнить внутренние детали отливки.
Жеребейка – приспособление для крепления стержня.
Литниковая чаша – это часть литниковой системы, которая получает расплавленный металл из разливочного ковша. Литниковая чаша контролирует подачу металла в литейную форму. От литниковой чаши металл следует вниз по литниковому стояку – вертикальной части литниковой системы, а затем идет по горизонтальным каналам – литниковым ходам – и, наконец, через контролируемые входы – питатели или литники – в полость литейной формы.
Прибыль – резервуар для расплавленного металла, который подает металл к элементам литейной формы для предотвращения усадки в ходе затвердевания.
Физические принципы литниковой системы
Чтобы получить хорошую конструкцию литниковой системы необходимо следовать некоторым основным принципам. Расплавленный металл ведет себя в соответствии с фундаментальными принципами гидравлики. Выводы из этих принципов могут быть весьма полезным для понимания работы любой литниковой системы.
Процесс течения расплавленного металла через литниковую систему в литейную форму управляется принципами и понятиями механики сплошной среды, таким как:
Теорема Бернулли для течения расплава
Теорема Бернулли – это следствие закона сохранения энергии для стационарного течения несжимаемой жидкости. Теорема Бернулли для потока расплавленного металла заключается в том, что сумма потенциальной и кинетической энергии в любой точке такого потока является постоянной. Потенциальная энергия определяется высотой потока относительно некоторой плоскости отсчета. Кинетическая энергия зависит от скорости потока.
v = (2gh) 1/2
Из этой формулы следует, например, что чем выше расположена литниковая чаша, тем больше скорость в литнике на входе в литейную форму.
Принцип сплошности течения расплава
Принцип сплошности заключается в том, что для несжимаемой жидкости – расплавленного металла – в условиях непроницаемых стенок литниковой системы объемная скорость потока Q остается постоянной. Это значит, что для любых двух точек литниковой системы 1 и 2:
где
А – площадь поперечного сечения литниковой системы;
v – скорость потока расплава по литниковой системе.
Отсюда следует, что для ускорения потока жидкого металла площадь поперечного сечения каналов литниковой системы по ходу потока должна уменьшаться.
Характеристики течения расплава
При конструировании литниковой системы очень важно учитывать характеристики течения расплавленного металла, от которых зависит, будет это течение ламинарным, турбулентным или смешанным.
Ламинарное течение расплава
При ламинарном течении жидкость движется слоями, которые не пересекаются. При этом ламинарное течение необязательно является прямолинейным. При ламинарном течении течение идет вдоль криволинейных поверхностей и идет гладко, слоями. Более того, слои жидкости могут скользить относительно друг друга без какого-либо обмена жидкостью между слоями.
Турбулентное течение расплава
В турбулентном течении на главное течение накладываются вторичные случайные движения. В этом типе течения уже происходит обмен жидкостью между смежными слоями жидкости. Кроме того, в таком течении происходит обмен энергией между медленными и быстрыми частицами жидкости: медленные частицы ускоряются, быстрые – замедляются.
Число Рейнольдса для металлического расплава
Тип течения – ламинарный или турбулентный – определяется величиной отношения внутренних инерционных силы в жидкости к ее внутренним вязким силам. Это отношение выражается в виде безразмерного числа Рейнольдса (Re), которое можно упрощенно записать следующим образом:
Re = (инерционные силы)/(вязкие силы)
Вязкие силы возникают из-за внутреннего трения в жидкости. Зависят от динамической вязкости жидкости. Снижаются с увеличением температуры.
Инерционные силы представляют сопротивление жидкости ускорению. Увеличиваются с повышением плотности жидкости и скорости течения.
В течении с малым числом Рейнольдса инерционные силы являются пренебрежимо малыми по сравнению с вязкими силами, тогда как при большом числе Рейнольдса вязкие силы являются малыми по сравнению с инерционными силами. Для малых чисел Рейнольдса характерно ламинарное течение, а для больших – турбулентное.
Источник: Vukota Boljanovic, Metal Shaping Processes, 2010
Литниковая система: назначение, элементы, виды
Производство отливок позволяет значительно сократить трудозатраты на обработку деталей, снятие лишнего материала. Литниковая система служит для транспортировки расплава с ковша в форму. Она равномерно заполняет пустоты, гарантирует кристаллизацию металла без образования напряжений. Литниковая система представляет собой сложную конструкцию каналов, регулирующих скорость движения и давление расплава. Она своей конфигурацией способствует всплыванию шлака в прибыль.
При извлечении отливки из формовочной смеси, ЛС выглядит грубо. Создается впечатление лишнего металла вокруг детали. На самом деле через детали литниковой питающей системы в процессе заливки выводится воздух и отделяется шлак, подпитывается металлом усадка при охлаждении. ЛПС регулирует давление для заполнения всех элементов заготовки. В результате правильного расчета, структура полученной отливки плотная и равномерная по всему сечению.
Назначение системы
Транспортировка жидкого расплава без разрушения стенок, равномерное заполнение полости формы с постоянной скоростью считают назначением литниковой системы. Одновременно лабиринт ходов из стояков, питателей и прибылей:
Форма деталей литниковой системы препятствуют контакту поверхности остывающей отливки с воздухом, обеспечивает равномерное охлаждение без переходных зон и мест быстрой кристаллизации.
Литейное производство включает в себя создание контуров изготавливаемых деталей с необходимыми технологическими уклонами и допусками на обработку. После этого в прессформах делается система питания – ЛПС. Она рассчитывается с учетом равномерного заполнения всей пустоты исходя из формы будущей детали и толщины ее стенок.
Расположение и тип литниковой системы подбирается исходя из конфигурации заготовки, ее размеров. Металл должен заполнить все пространство равномерно, с одинаковой скоростью, не разрушив внутренние стенки прессформы.
Основные элементы
Литниковая система представляет собой сложную конструкцию с несколькими элементами. Каждая деталь выполняет свою роль и убрать ее невозможно.
К элементам литниковой системы относятся:
Жидкий металл попадает с ковша в чашу – конусообразную перевернутую воронку. В широкую наружную часть конуса попасть струей жидкого металла проще, чем в узкий канал. Одновременно воздух, сопровождающий струю, выдавливается вверх и внутрь не попадает. Литниковая чаша применяется во всех конструкциях заливных систем. Размер конуса выбирается по размерам отливки, ее весу. Наружным конусом регулируется скорость движения расплава по литниковой системе и время заливки.
Тяжелая жидкость устремляется вниз по узкому стояку, уменьшая скорость движения. Независимо от направления конуса, сечение стояка значительно меньше, чем воронки.
Под стояком имеется небольшое конусное расширение и углубление – зумпф, предотвращающий разбрызгивание. В нем собирается жидкий металл и гасит энергию струи по аналогии водоема под водопадом. Если струя будет падать на твердую поверхность формы, то она ее разобьет. Мелкие брызги быстро застынут, образовав раковины и несплошности в общей массе материала.
С зумпфа жидкость течет снизу вверх, перетекая в литниковый ход и подталкивая шлаки к всплытию. Это позволяет сократить длину ходов, рационально использовать металл.
Литниковые хода всегда делаются в плоскости разъема. Они имеют трапецеидальное сечение и делят общий поток на несколько, распределяя его по питателям равномерно, по всей длине.
В ЛПС питатели последние из ее элементов. Они распределены по всей площади разъема и равномерно заполняют пустоту будущей отливки.
Кроме питательной системы в верней части детали устанавливаются: прибыль и выпор. Первая служит для скопления шлака и подпитки усадки. При охлаждении деталь уменьшается в размерах, проседает, и металл с прибыли восполняет уровень. Количество прибылей зависит от конфигурации и площади отливки. Например, заливается маховик. Его ось располагают вертикально. Над ступицей устанавливают одну прибыль, если деталь до 0,5 тонны. При больших размерах конусы для шлака делаются и по ободу.
Через расположенный в верхней части формы выпор наружу выходят газы, которые все же попали внутрь формы и поднялись вверх. Допускается совмещать выпор с центральной прибылью.
После полного охлаждения, деталь выбивают из формы, и производится обрубка – автогеном или отбойным молотком обрезаются все питатели и прибыля. Длина оставшегося участка зависит от марки стали. У высоколегированных сталей он составляет 80–150 мм и окончательно удаляется механообработкой после отжига. Высоколегированные стали и чугун отжигаются вместе с литниковой системой или только прибылями, только после этого производится обрубка. Термообработка делается сразу, после извлечения отливки из смеси, для снятия напряжений и уменьшения твердости.
Методы расчета литниковой системы основаны на быстроте полного заполнения формы. Они определяют в первую очередь сечение питателей, их количество. В основе расчетов гидравлические формулы и высота стояков, создающих давление. Для чугуна и сталей разных сортов соотношение площадей питателей, прибылей и стояков разная, основана на жидкотекучести материала, толщины стенок. Кроме этого в формулу вводят поправочный коэффициент, значение которого зависит от веса отливки.
Типы систем
Тип ЛПС определяется как оптимальный вариант между быстрым и равномерным заполнением формы и минимальными потерями металла в каналах. Используют различные виды систем.
Во многом конструкция зависит от марки материала. Для небольших деталей из цветных металлов и чугуна до 20 кг, производится литье в прессформу под давлением. Принцип ее заключается в заполнении первой части формы жидким металлом, затем быстрое, под высоким давлением, запрессовывание расплава во вторую половину, представляющую собой непосредственно форму детали. Быстрая кристаллизация с помощью системы охлаждения и через несколько секунд отливка извлекается.
Разрушающий метод – литье алюминия в песок по выплавляемым моделям, позволяет выплавлять сложные по конфигурации изделия.
Особенность заключается в создании из воска или другого легкоплавкого материала точной копии детали и помещение ее в песок с одним питательным каналом. Заливка производится вертикально, без потерь на металл в ЛПС. Отличается большим количеством выпоров, через которые выходит газ от сгоревшей модели.
Для изделий из стали и чугуна, весом более 50 кг, в основном используется горизонтальная литниковая система, более удобная конструкция для совмещения с разъемами. Вертикальная конструкция питателей подходит для цветных сплавов и металлов с высокой температурой плавления, которые заливаются. На типы литниковых систем и расчеты влияют характеристики детали:
Типы литниковых конструкций различают по направлению заливки: вертикальные для низких деталей с большой площадью, и горизонтальные, если высота отливки больше ширины.
По способу подвода
В ЛПС могут подаваться расплавы на разных уровнях:

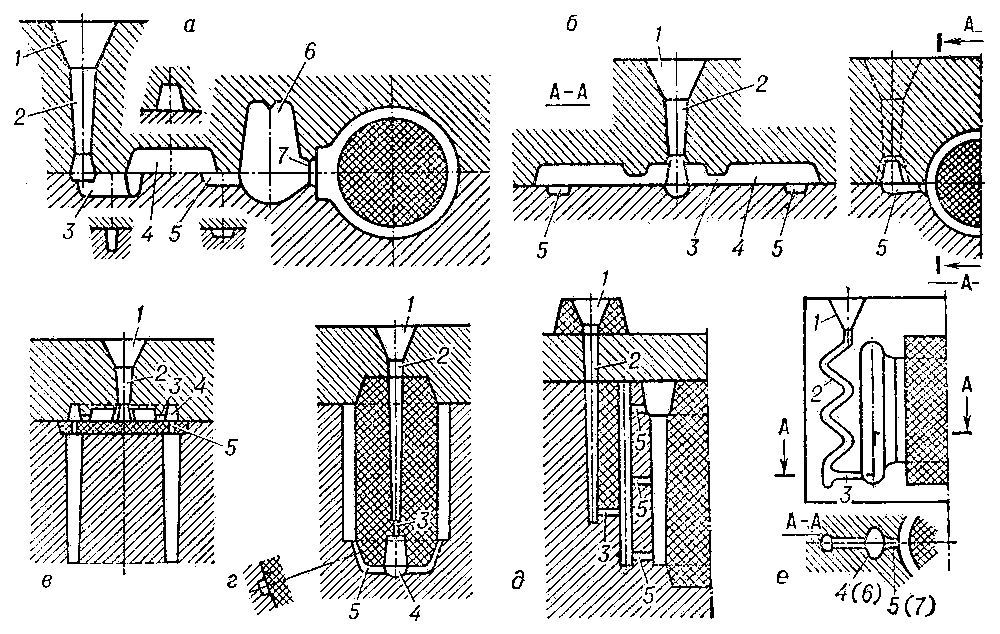

По способу расположения питателей различают типы ЛПС.
Верхняя
При верхней системе питатели стоят на одном уровне с литниками. Используется такой способ чаще всего для получения тонкостенных отливок из чугуна. Металл заливается сверху. При сложной конфигурации перетекает по нижним перемычкам на другую от чаши и стояка сторону формы. Чтобы заполнение осуществлялось быстро, при тонких перемычках со стороны стояка делается утолщение в форме. При обработке на станке оно удаляется.
Верхняя система литников наиболее простая в исполнении, характеризуется быстрым прямым заполнением формы металлом. Она приводит к равномерной кристаллизации и минимальным расходом материала для заполнения подводящих каналов. При выбивке отливка легко освобождается от формовочной смеси.
Характерным недостатком является каскадный сброс жидкого металла. Это приводит к захвату воздуха и перемешиванию металла со шлаком. В результате активного течения образуется пена. Шлак задерживается в коллекторе, не выходя в литник. Расплав падает в форму с большой высоты и зумпф не спасает от разрушения стенок, дна формы и стержней горячей струей. Образуются брызги.
Недостатки верхней литниковой системы устраняются кантовкой или наклоном формы. Применяется заливка сверху для деталей высотой менее 100 мм.
Для тонкостенных полых деталей применяется дождевая система – разновидность верхней. Питатели устанавливаются по периметру сверху и равномерно заполняют отливку. Кристаллизация происходит снизу вверх, усадка материала компенсируется непосредственно из питателей. Дождевую систему при заливке массивных деталей совмещают с литниками.
Нижняя
Расплавленный металл подается питателями в нижнюю часть формы. Давление создается за счет высоко расположенной чаши и длинных стояков с обратным конусом – заужены к низу. Заполнение формы снизу происходит равномерно, без окисления и вспенивания. Неметаллические включения задерживаются, не попадая в основной металл. Поступая снизу, по литниковым каналам, расплав вытесняет в прибыля воздух, газы, шлак.
Недостаток литниковой конструкции в перегреве нижней части формы и большой усадке при кристаллизации. Особенно заметно это на цветных металлах, их сплавах, чугуне. Усадочные раковины могут опускаться в основное тело детали. в высоколегированных сталях образуются переходные зоны напряжений при перегреве нижней части и быстром охлаждении верхней.
В расчет литниковой системы для алюминия с его высокой теплопроводностью, входит система охлаждения и дополнительный металл для компенсации усадки, увеличенная высота литников и питателей.
Боковая
Удобная в выполнении литниковая система. Ее детали большей частью расположены в плоскости разъема. Расплав заполняет снизу верхнюю часть отливки и сверху перетекает вниз. Стенки не разрушаются, пена не образуется. Заполнение происходит плавно, спокойно по всей ширине пустоты.
Разновидностью боковой заливки является вертикально-щелевая литниковая система, используемая для изготовления деталей большой высоты. В ней питатели расположены сбоку, вдоль оси детали вертикально. Система подходит для отливки с переменным сечением, тонкими стенками и резкими переходами. Расплав вводится спокойно, хорошо заполняет форму. Шлаки и частицы песчаной смеси отделяются в коллекторе. Процесс кристаллизации протекает равномерно, снизу вверх.
Слабым местом вертикально-щелевой конструкции является вспенивание горячей жидкости в начальный момент заливки. В местах рядом с питателями может возникнуть перегрев и усадка металла. Вертикально-щелевую литниковую систему сложно выполнять, выбивать из формы и удалять.
Ярусная
Большие детали заполняются одновременно двумя и больше линиями питателей. Их располагают горизонтально или вертикально в плоскости разъема, увеличив количество секций формы. Металл течет в форму снизу и сверху, равномерно заполняя большой объем. Процесс кристаллизации происходит по всему объему.
Если расположена горизонтально система ярусная, расчет производится с поправочными коэффициентами, учитывающими более быстрое заполнение пустоты через нижние литниковые питатели с большим давлением. Выравнивание скорости движения расплава производится уменьшением сечения нижних питателей.
При ярусной литниковой системе заливки происходит равномерное поступление металла в разных плоскостях. Уменьшается риск создания переходных зон при кристаллизации. Усадка происходит медленно, с восполнением пустот расплавом.
Для высоких деталей питатели располагают в 2 линии вертикально. Металл подается через стояки снизу. Заполнение равномерное и спокойное, без захвата воздуха. Газы и шлак поднимаются вместе с основным металлом вверх, заполняя прибыля.
Комбинированная
Соединение в одну конструкцию нескольких типов литниковых конструкций позволяет компенсировать недостатки одних достоинствами других. Такие системы создаются при отливе деталей с большой массой и сложной конфигурацией в песчаные формы. Если деталь имеет поперечное сечение по краям больше, чем в середине, питатели подводятся к линиям наибольших размеров. В результате происходит заполнение наибольших по массе элементов. Затем заливается середина. Кристаллизация начинается по периметру одновременно во всех частях отливки.
Сложные конфигурации требуют одновременного поступления расплава во все элементы, соединенные тонкими перегородками. Комбинирование литниковых конструкций позволяет поступать металлу одновременно во все места.
Расплав подается в комбинированных системах по стояку вниз и по литниковым ходам поднимается вверх. Происходит плавное наполнение полости из нескольких точек.
По гидродинамическому признаку
Процесс кристаллизации и выделение шлаков зависит от скорости заполнения отливки жидким расплавом. Ее регулируют через скорость заливки размер сечения элементов литниковой системы. Горячий металл должен заполнить форму полностью до начала процесса кристаллизации. Одновременно нельзя заливать слишком быстро, чтобы не допустить перегрев стенок в месте поступления расплава из литниковых питателей. В основе расчета гидродинамические формулы ламинарного течения густой жидкости и «диаграмма состояния железо-углерод» в зависимости от температуры.
Сужающиеся
В сужающихся литниковых системах конусы направлены узким концом в сторону полости в форме. Металл на каждом элементе увеличивает свою скорость движения и давление. Расчет литниковой системы определяет оптимальное сечения питателей. Большая скорость движения расплава приводит к быстрому заполнению всех элементов с малым сечением и отделению шлака.
Падение с большим напором металла приводит к размыву стенок и разбрызгиванию. При этом жидкий металл захватывает воздух, окисляется.
Сужающиеся системы применимы для материалов с высокой жидкотекучестью и малой теплоотдачей.
Они должны заполнить все полости. Газы и шлак поднимаются вверх до образования затвердевшей корки на поверхности.
Сужающиеся системы применяют в основном при отливке деталей больших размеров и чугунных чушек.
Расширяющиеся
В расширяющихся литниковых системах конусы всех элементов расширяются по ходу движения расплава. Металл вливается в полость формы спокойно, без разбрызгивания и окисления. Применяются расширяющиеся питатели для стальных отливок всех размеров, при литье алюминия, бронзы, цветных сплавов.
Чем меньше деталь по весу, тем проще литниковая система. Для больших отливок с большим количеством переходов устанавливают ярусные и комбинированные системы литниковых ходов. Конструкцию упрощают совмещением ее элементов. Например, выпор и прибыль, заливка через шлакосборники.
