Что такое модуль экрана
Что такое дисплейный модуль и почему его опасно разъединять
Э краны современных смартфонов имеют достаточно сложное строение и, с учетом своих особенностей и размеров, являются одной их самых слабозащищенных деталей. К тому же они представляют собой не просто три отдельно взятых компонента (стекло, тачскрин и матрицу), как у смартфонов предыдущих поколений или самых дешевых китайских гаджетов, а один единый – дисплейный модуль. На «Xiaomi», «Samsung», «HTC», «Apple» или девайса какой-либо другой фирмы, данная технология обеспечивает максимально высокие параметры цветопередачи, скорости отклика на касание, точности координат и многих других параметров. Однако в то же время значительно увеличивает стоимость затрат на проведения ремонта, когда вам, к примеру, необходимо поменять всего лишь стекло.
Почему не стоит делать срезания стекла
Во-первых, никто из производителей, не выпускает подобные оригинальные запчасти на смартфоны, где установлен дисплейный модуль. Даже при хорошем дубликате детали и успешной зачистке приблизительно в 65% случаев в течение года эксплуатации возникают такие проблемы как:
— Битые пиксели. Это участки экрана, которые теряют способность изменять свой цвет, таким образом, картинка не может передаваться четко в полной мере;
— Расслоение модуля. Возникают воздушные подушки, которые влияют на работу тачскрина, создают «мертвые зоны», искажают изображение;
— Появление зон, которые не реагируют на касания. Одна из самых частых проблема, связанная с расклейкой элементов модуля и возникновением воздушных прослоек;
— Отклейка экрана от рамы. Может вызвать засорение и повреждения внутренних компонентов смартфона.
— Пятна различного цвета могут возникать из-за попадания влаги под плохо соединенные элементы, из-за повреждения матрицы во время срезки стекла и т.д.
Когда сделать все самому – не лучший способ сэкономить
Если же вы все-таки решились на подобную процедуру, то оптимальным вариантом станем обращение к проверенным специалистам, например, в сервисный центр портала https://art-gsm.ru. Не пытайте произвести данную процедуру в домашних условиях. Вы можете повредить «железо» телефона и в конечном итоге вам придется заново тратить деньги, только теперь уже не на стекло, а на весь модуль в сборке. К тому же, для проведения данной процедуры в хороших мастерских используется специальные машины:
— Сепаратор (служит для снятия стекла)
— Ламинатор (равномерно наносит специализированную липку пленку);
— Пресс (необходим для тщательной проклейки);
— Барокамера (удаляет все воздушные подушки, оставшиеся после ламинации).
Чем отличается дисплей от тачскрина и дисплейного модуля
Что такое дисплей (экран)
Дисплей нужен для вывода текстовой и графической информации на экран.
Он состоит из таких компонентов:
Повреждения экрана легко определить визуально: искажение картинки, темные или цветные полосы и пятна, полностью черный экран или отсутствие подсветки;
Что такое сенсорное стекло
Тачскрин – сенсорная панель, которая реагирует на прикосновения и отправляет импульсы на материнскую плату, которая в свою очередь выполняет заданные функции. Например, нажатие на кнопки или скроллинг. С помощью сенсора мы вводим информацию.
Основная поломка тачскрина заключаются в том, что могут присутствовать сколы и трещины, экран телефона будет работать, но не реагировать на касания.
Что такое дисплейный модуль
Замена дисплейного модуля стоит дороже, так по отдельности сенсорное стекло и экран не меняют, так как эти детали склеены герметичным клеем и не подлежат разъединению. То есть если вы обладатель смартфона, в котором вместо сенсорного стекла и экрана стоит дисплейный модуль, тогда в этом случае ремонт обойдется дороже.
Чем отличается дисплей от сенсора и дисплейного модуля
Благодаря герметичной и цельной сборке дисплейного модуля проблема искаженной картинки отсутствует. Кроме того, телефон с дисплейным модулем легче, тоньше и его удобнее держать в руках. Дисплейный модуль установлен практически во всех современных смартфонах. Единственный недостаток этой технологии в том, что сломанный дисплей нельзя заменить, не повредив тачскрин. То есть, при повреждениях дисплея или сенсорного экрана, придется заменить дисплейный модуль, что скажется на стоимости ремонта.
Выводы:
1. Задача дисплея отображать изображение, а тачскрина – ввод информации и реакция на прикосновения.
2. Дисплейный модуль это тачскрин и дисплей в сборе склеенный герметичным клеем. Его ставят на современные смартфоны и при повреждении сенсорного стекла или экрана, его меняют полностью, что негативно сказываться на стоимости ремонта.
Что такое дисплейный модуль, составляющие дисплейного модуля

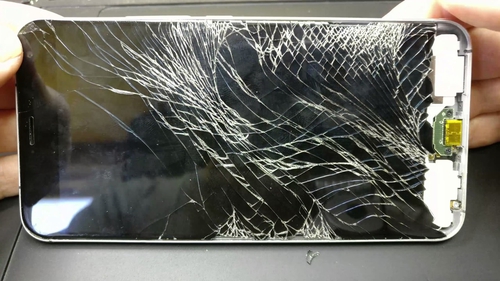

По статистике сервисных центров, разбитый экран на смартфоне – одна из частых причин обращений владельцев телефонов. В некоторых случаях стоимость ремонта обходится в минимальную сумму, иногда может составлять до 50% от цены на телефон.
Почему так выходит? Причина в том, что мастер называет сумму, в которую входит покупка и замена всего дисплейного модуля, независимо от поврежденного элемента: разбитого сенсорного стекла, нечувствительного тачскрина или экрана с некачественным изображением.
Что такое «дисплейный модуль»?
Конструктивно дисплейный модуль любой модели смартфона состоит из двух основных элементов:
Если разбираться детальнее, то к каждому из этих элементов подключены еще вспомогательные панели, отвечающие за слаженную работу всего устройства. В ранних моделях смартфонов (к примеру, iPhone до 4 серии) между матрицей и дисплеем (лицевым стеклом) была воздушная прослойка. И, если в телефоне повреждалась стеклянная поверхность (появлялись трещины, сколы или царапины), или снижалось качество/пропадало изображение, то достаточно было поменять только один из элементов.
Что такое сенсор в смартфоне?
Самым верхним слоем, подключенным к лицевой поверхности, является тачскрин (touchscreen) или сенсор. Различают три вида сенсорных панелей:
Панель сенсора представляет собой прозрачную сетку из оксида индия-олова, которой покрывается вся стеклянная поверхность, с микросхемами по углам экрана. Во время прикосновения к стеклу в определенной точке мембраны высвобождается часть электрического заряда и подробные сведения о характере касания мгновенно передаются в драйвер сенсорной панели. Далее сигнал поступает в материнскую плату и выполняются заданные процессы – нажимаются кнопки, открываются приложения и программы и т.д.
Самый популярный вид тачскринов на сегодняшний день – емкостный, потому как он позволяет отобразить до 90% изначальной яркости матрицы. Резистивные сенсоры остались в первых моделях смартфонов. Также есть модели, в которых тачскрин отделяется от стекла воздушным пространством, а есть склеенные – по типу OGS (one glass solution – «решение с одним стеклом»). OGS-дисплей обеспечивает лучшее качество изображения за счет сниженного количества отражающих поверхностей.
При появлении сбоев в работе тачскрина, когда телефон не реагирует на касания, необходимо тестировать гаджет. Если это программный сбой, то осуществляется обновление компонентов, а если это механическая поломка, то придется менять в зависимости от модели: либо стекло или дисплейный модуль. Замену только сенсора не выполняют, потому что при размещении новой панели важно добиться синхронизации между тачскрином и дисплеем, а достичь этого не в заводских условиях практически невозможно.
Что такое экран в телефоне?
Основные элементы экрана – это жидкокристаллическая матрица и подсветка. Часто ее дополняют пленками-фильтрами для более равномерной и насыщенной цветопередачи. В дисплейном модуле самым дорогим компонентом является как раз матрица, которая непосредственно создает изображение. С матрицами тоже много путаницы и заблуждений, основанных на незнании физических особенностей каждого вида. Попробуем разобраться с техническими характеристиками.
Все матрицы в смартфонах классифицируются по следующим типам:
Иногда матрицу классифицируют как TFT-матрицу, но это неверно, потому как технология TFT (thin-film transistor) используется во всех без исключения экранах. Это тонкопленочные транзисторы, которые управляют субпикселями. Стандартно за материальную основу для TFT-матриц брался аморфный кремний. Однако в самых последних моделях смартфонов можно найти экраны с характеристиками LTPS-TFT: это матрицы на поликристаллическом кремнии, имеющие более высокий коэффициент плотности пикселей (PPI) и сниженное энергопотребление.
Качество матрицы – это показатели угла обзора, контрастность и точность цветопередачи.
Все про жидкокристаллические экраны
В самых дешевых смартфонах устанавливают экран TN+film. Но самая популярная – это матрица IPS (In Plane Switching) с углом обзора до 180 градусов и качественной реалистичной цветопередачей. В данной группе различают две модификации:
Даже не разбираясь в особенностях матриц, можно легко определить, какой тип экрана в смартфоне. Если при наклоне девайса изображение тускнеет или исчезает, а цвета неестественно яркие или, наоборот, очень тусклые, то в нем установлена TN-матрица.
Все про экраны на органических кристаллах
Матрицы OLED (organic light-emitting diode) основаны на органических светоизлучающих полупроводниках. Если к жидкокристаллическим матрицам подсоединяется панель LED-подсветки, то по технологии OLED светятся все элементы поверхности. При этом электроэнергии затрачивается меньше, а контрастность, цветопередача и угол обзора выше.
Дисплейные модули с OLED-матрицами компактнее, тоньше и легче, но стоят они дороже, чем IPS.
Разновидности технологии OLED:
Зачем нужна хорошая матрица?
Матрица отвечает не только за качество сформированного изображения, но и за здоровье наших глаз. Чем выше стоимость матрицы, тем более высокий коэффициент PPI она имеет. PPI – это pixels-per-inch, соотношение размера и разрешения экрана. Чем больше пикселей, тем плотнее они располагаются друг к другу, создавая более четкое изображение. Если разрешение низкое, то глаза вынуждены сами настраивать резкость, что приводит к спазму и перенапряжению мышц, а в длительной перспективе – к близорукости. При одинаковом разрешении 720х1280 смартфон с диагональю 4,3 дюйма будет безопаснее для глаз, нежели 4,7, потому что плотность пикселей в первом случае будет выше.
Что касается подсветки, то экраны OLED безопаснее, чем экраны LCD. Жидкие кристаллы подсвечиваются постоянно, подвергая глаз длительному воздействию яркого света, а органические светодиоды подсвечиваются выборочно. По сути, OLED-матрица находится в «выключенном» состоянии, а светодиоды загораются только в местах отображения информации, что гораздо безвреднее для глаз.
Выводы:
Первый специализированный сервисный центр Apple в Чернигове
Многолетний опыт. Передовое оборудование. Максимальное качество.
Для Вас мы всегда можем больше.
Введите свой номер и мы Вам перезвоним
Что такое дисплейный модуль и как он устроен
Если вы разбивали свой iPhone и обращались с этой проблемой в сервисный центр, вы, скорее всего, могли слышать от мастера следующие слова: «Извините, но на iPhone нельзя поменять отдельно стекло, здесь меняется дисплейный модуль».
Давайте разберемся, почему вам не стали менять стекло отдельно, что такое «дисплейный модуль» и из чего он состоит.
Внимание! Не разбирайте свой телефон дома! Для такого ремонта необходимы специальные знания, опыт, инструмент и оборудование. Попытка самостоятельно произвести ремонт iPhone может сильно усугубить ситуацию.
Из чего состоит дисплейный модуль?
На изображении выше вы видите дисплейный модуль для iPhone 6S. Он состоит из 10 комплектующих:
Почему сервисы не хотят менять стекло отдельно?
При замене стекла на iPhone необходимо заменить все комплектующие, кроме матрицы, сенсора и LED подсветки, а в некоторых случаях необходима и замена LED подсветки. Сделать это без соответствующего дорогостоящего оборудования, качественных комплектующих и необходимых навыков — невозможно.
Потому замена дисплейного модуля в сборе остается самым простым и дешевым (ввиду стоимости китайских дисплеев) способом для сервисных центров. При этом клиент теряет отличную цветопередачу, превосходный отклик сенсора и, зачастую, тратит нервы при использовании такого дисплейного модуля в будущем из-за его ненадежности.
Наш сервисный центр выполняет замену стекла на iPhone любого поколения в максимально короткие сроки и со 100% гарантией качества.
Зачем нужны модули для LED-экранов
Модуль ЛЕД-дисплея — один из основных компонентов экрана, который обеспечивает трансляцию картинки. Эта часть оборудования образует поверхность экрана и отвечает за показ изображения непосредственно зрителю.
Что такое светодиодные модули. Для чего они используются
Светодиодные модули представляют собой прямоугольные электронные платы с установленными в них светодиодами. Вместе конструкция образует светодиодную матрицу. Простейшим компонентом модуля выступает кластер или пиксель. В DIP-моделях LED экранов пиксель формируется тремя отдельными DIP-светодиодами, а в SMD один кластер — это один трехцветный светодиод.
Несколько модулей с общим контроллером и блоком питания образуют кабинет. А несколько кабинетов — экран. Таким образом, модуль — это составная часть поверхности экрана.
Их используют для трансляции видео и изображений. Контроллеры распределяют картинку между модулями, выводя на каждом из них нужный фрагмент. В итоге на экране получается целостное изображение. Модули соединяются таким образом, что формируют бесшовную картинку.
Основные виды
Модули делятся на одноцветные и цветные. В первых используются светодиоды одного цвета и светятся они красным, синим или зеленым. Такая технология в основном применяется для бегущих строк, табло и иногда для вывесок. Цветные модели укомплектованы светодиодами сразу трех цветов: зелеными, красными и синими. Они передают цветное изображение и используются в LED-экранах для трансляции видео и картинок. В зависимости от светодиодов модули делятся на два основных типа:
DIP-модули
Изготовлены на основе DIP-светодиодов. Эти LED-конструкции отличаются простотой. Их могут собирать в полуавтоматическом режиме. Они представляют собой платы с установленным в отверстия DIP-светодиодами. Такие светодиоды — компоненты в виде пластиковых или стеклянных колб с отражателем, проводником и кристаллом внутри. Из них торчат контакты в виде ножек, которыми они и крепятся к плате.
Светодиодные DIP-модули выносливы к уличным условиям эксплуатации, поэтому в основном применяются для наружных экранов. Поверхность модуля состоит из пикселей, образованных одним (одноцветные модели), или тремя (цветные модели) светодиодами.
SMD-модули
Здесь каждый пиксель — отдельный трехцветный светодиод. Конструкция сложнее, чем в предыдущем типе ЛЕД-модулей и собирается автоматизировано. За счет автоматизации производства и отсутствия человеческого фактора здесь минимизирован брак продукции. Практически каждый модуль собран идеально. В таких моделях экранов компактные светодиоды крепятся на поверхность платы.
Преимущество таких экранов в качественном, детализированном изображении. Эти светодиодные модули отличаются хорошей цветопередачей, но при использовании на улице они требуют дополнительной защиты от ультрафиолета, влаги и других внешних факторов.
SMD ЛЕД-модули менее яркие, чем DIP, но картинка в них более качественная. Поэтому технология оптимально подходит для использования внутри помещений и просмотра с небольшого расстояния. Производство таких модулей сложнее и дороже, поэтому и за экран из них придется заплатить больше.
Нельзя сказать, какой из типов модулей лучше или хуже. Каждый из них оптимально подходит для определенных условий эксплуатации.
Они собраны в алюминиевом или пластиковом корпусе. Система охлаждения исключает перегорание компонентов и при надлежащем, своевременном техническом обслуживании модули служат 10 тысяч часов.
Параметры LED-модулей для экранов
Основные технические характеристики экрана зависят от параметров модулей. Качество картинки в преимущественной мере зависит от типа светодиодов.
Если в SMD изображение отличается высокой детализацией, качественной цветопередачей, то DIP характеризуются повышенной яркостью и устойчивостью к неблагоприятным условиям эксплуатации.
Модели последнего типа в основном используются на улице, а SMD — внутри помещений. В числе основных технических характеристик ЛЕД-модулей:
При выборе светодиодного модуля также обратите внимание на производителя, качество сборки конструкции, комплектующих. Подбирайте модель по характеристикам, учитывая условия и цели использования оборудования.
Таким образом, светодиодный модуль — это основная часть светодиодного экрана. При выборе дисплея ориентируются на характеристики именно этих комплектующих, а остальные компоненты — блоки питания, контроллеры подбирают уже исходя из того, какие модули использованы в экране.
