Что такое моновпрыск и как он работает

🔧 Моновпрыск и всё о нем

🔎 Сначала общая информация:

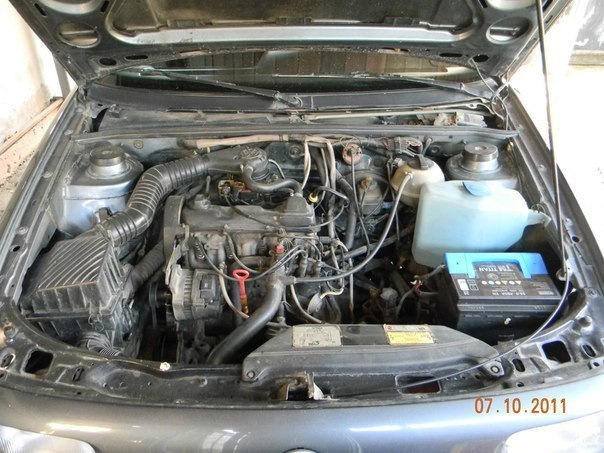

Под этим названием у VAG-а имеется целое семейство однотипных двигателей RP, PM, 4B, AAM, ABS, ABM, ABT, AAE. Конструктивно они очень похожи.

RP и PM- это один и тот же двигатель 1.8 л 90 л.с., только RP ставился на Пассаты и Гольфы(поперечно), а РМ на А80(продольно), соответственно имеются различия в конструкции кое-какой обвески(типа расположения корпуса воздушного фильтра и его формы) естественно другой крепеж коробки. В зависимости от года выпуска различается тип Блока управления MonoJetronic до 1991 и MonoMotronic с 03.91.

4В — 1.8 л 90 л.с., оснащенный MonoJetronic, ставился на А100 44 кузов с 88 по 90 г.в.

AAM и ABS — 1.8 л. 75 л.с. и 90 л.с. управление — MonoMotronic, ставились на Пассаты В4 и Гольфы Г3.

АВМ- 1.6 л. 71 л.с., АВТ — 2.0 л. 90 л.с., ААЕ-2.0 л. 100 л.с. так же оснащены MonoMotronic, ставились на А80 В4.и последний ААЕ на А100/А6-4А

🔎 Отличия MonoJetronic от MonoMotronic заключается в том, что:

MonoJetronic — комплексная система центрального(т.е. с одной центрально-расположенной форсункой)впрыска топлива и отдельной системой зажигания и вакуумным коректором угла.
MonoMotronic- комплексная система центрального впрыска топлива с интегрированной в нее системой зажигания и электронной коррекцией угла зажигания. Последние версии оснащались датчиками детонации. В механической части эти две системы одинаковы. Т.е.: сам узел впрыска, бензонасос, датчики. Разница соответственно в трамблерах, да в схеме зажигания.

Очень часто моновпрыски «обзывают» «электронными карбюраторами», но это неправильно. Моновпрыск — полноценная система впрыска топлива, только с одной форсункой, поддержанние стехиометрического состава смеси происходит за счет обработки Процессором ECU по заданной программе информации от следующих источников:

✔ Датчик температуры Охлаждающей Жидкости
✔ Датчик температуры всасываемого воздуха;
✔ Датчик хола в трамблере;
✔ Потенциометр дроссельной заслонки;
✔ Концевик отпущеного положения дроссельной заслонки(педали газа)
✔ Датчик кислорода(лямбда-зонд)

и выдачи соответствующих импульсов на исполнительные элементы:

✔ Шаговый двигатель регулировки ХХ(для режимов ХХ и прогрева.запуска);
✔ Форсунка(длительность импульса впрыска);

У мотроника соответствующие действия по коррекции угла опережения зажигания

Не смотря на всю простоту и надежность системы моновпрыска, периодически возникают проблемы, скажем так болезни пожилого возраста. Условно их можно разделить на несколько групп, например, по причине недуга (так будет удобнее т.к. одна и та же неисправность может вызывать проблемы и при запуске, и на ХХ, и расход, и т.д.):

➖ Проблемы, связанные с выходом из строя, ухода от заданных параметров, датчика температуры ОЖ, предоставляющего информацию о ней для ECU.

➖ Проблемы, связанные с так называемыми дырками по воздуху.
Прорыв прокладки под головкой моновпрыска, растрескивание шланга к вакуумному усилителю тормозов, растрескивание, соскакивание шлангов к вакуумному корректору зажигания (если он имеется), шлангов к термоклапану в воздушном фильтре.

➖ Следующая группа — проблемы регулировки, поддержания ХХ, вызванные выходом из строя, износа узла регулировки ХХ (состоит из двигателя и контактной группы) иили повреждения каскада управления этим узлом в ECU.

➖ Проблемы вызваные износом потенциометра дроссельной заслонки(нестабильность ХХ, провалы тяги, расход, запуск двигателя)

Черный датчик температуры, 4-х контактный, номер по ЕТКА 026 919 369, находится там же, но по соседству всего только еще один датчик(на лампочку перегрева). По характеристике он такой же как и синий, просто совмещен в одном корпусе с датчиком для индикатора приборной доски.

Так выглядит характеристика зависимости сопротивления от температуры. Соответственно если характиристика поплыла, то начнутся проблемы с запуском — не заводится(ECU считает, что двигатель прогрет и обедняет смесь).Черный, дым повышеный расход-наоборот система считает, что двигатель холодный и богатит смесь. Все это может сопровождаться неровным, пониженым, повышеным ХХ и плохой динамикой.

Диагностируется просто: при помощи омметра снять характеристики, заведя на холодную и записывая показания с прогревом, и сравнить с приведенными на графике. Если не укладываются в заданый интервал — безжалостно в помойное ведро и установить новый.

Совет: не надо приобретать датчики ФАСЕТ в магазинах За Рулем-они дюже кривые, хоть и дешевые.

Узел регулировки ХХ- собственно сам узел внутри состоит из двух частей, объединенных в общем корпусе:

двигатель регулировки Холостого Хода
концевик начального положения дроссельной заслонки(т.е. когда педаль газа не нажата).

1. Узел привода от педали газа.

12. Узел регулировки ХХ

14. Демпфер на резкий сброс газа

17.Шток который давит в плунжер, соединенный с дроссельной заслонкой

8.Потенциометр дроссельной заслонки

9. Середка моновпрыска

🔎 Соответственно названию узла и проблемы связанные с ним — это проблемы холостого хода:

• Нестабильность ХХ, отсутствие поддержания ХХ при изменении нагрузок(включение эл. вентилятора охлаждения, печки, ближнего света и других потребителей)
• Повышенные обороты холостого хода.
• Пониженные обороты ХХ
• Замедленный иили через раз сброс оборотов при отпускании педали газа
• Все эти неисправности могут быть вызваны как неисправностью одного элемента, так и совокупностью неисправностей.

Низкий ХХ, высокий ХХ, не держит ХХ и повышенные обороты при холодном запуске(надо помогать педалью газа), в прогретом состоянии нормально едет, более-менее нормальный расход.

Наиболее частая причина — износ, окисление, подгорание контактов концевика(узел 17 на рисунке). Проверяется омметром, присоединенным к контактам 3-4 в не нажатом состоянии педали газа не более 0.5 Ом.Иногда лечится чисткой, но чаще всего замена на новый узел. Аналогично с серводвигателем ХХ.Чаще всего причина неработоспособности выработка, но иногда перегорание обмотки, окисление контактов.Проверка целостности обмотки на контактах 1-2 сопротивление 3-200 Ом. Код детали по ЕТКА 051 133 031. Установка этого узла б/у — лотерея, повезет- не повезет. Новый стоит от 45$(польский) до 120$(оригинал).

Повышенные обороты холостого хода, замедленный иили через раз сброс оборотов при отпускании педали газа. Частенько вызвано закисанием демпфера (узел 14). Проверка нажать на него рукой, если фиг продавишь, все умер. Лечение- в помойку без всяких последствий, взамен можно ничего не ставить.Подобные признаки может иметь и классическая жигулевско-карбюраторная болячка — закисание тросика, закисание механических, движущихся частей, оси дроссельной заслонки. Лечение достаточно очевидное: промыть, прочистить обеспечить нормальную подвижность(тросик, наверное проще под замену).

Неприятности с регулировкой ХХ могут быть связаны с повреждением каскада управления в самом ECU из-за короткого замыкания в проводке, перегрузки двигателя ХХ при его заклинивании, бросков напряжения бортовой сети при прикуривании другого авто иили выходе из строя регулятора напряжения, повреждается силовая сборка TLE4202. Есть вариант протезирования ее на имеющейся в продаже элементной базе.

🔎 Восстановление работоспособности каскада управления ХХ в ECU моноврыска

Потенциометр дроссельной заслонки — наиболее засадная с точки зрения стоимости неисправность. Код детали по ЕТКА 050 133 028С для АКПП и 050 133 028F для МКПП.Стоимость нового- около 350$ Это ни что иное, как средняя часть моновпрыска целиком. Из-за конструктивных особенностей потенциометр не меняет отдельно. Отвинтить его конечно можно, но только за тем, чтобы весь узел целиком выбросить на свалку. Внутри он представляет собой совокупность многих, напыленных на керамической подложке резисторов и имеет очень сложную характеристику на малых углах отклонения дросселя(т.е. на ХХ и при легких нажатиях на педаль газа) и именно в этом месте он обычно и подвергается наибольшему износу.

1. Нижня часть монвпрыска

2.Ось дроссельной заслонки

3.4. Рычаг с ламелями

5,6. Дорожка сопротивления для угла открытия дросселя 0-24 градуса

7,8. Дорожка сопротивления для угла открытия дросселя 18-90 градусов

Сигналы от дорожек об углах положения заслонки преобразуются по независимым каналам АЦП в ECU. Оценивается соотношение напряжений от каждой пары, что позволяет снизить влияние износа. Такая сложная конструкция во многом связана с тем, что в моновпрысках отсутствует расходомер воздуха и данные о его расходе вычисляются путем обработки данных от потенциометра и преобразование их по заложенным в ПЗУ таблицам.

Признаки износа: значительное плавание 500-1300 оборотов ХХ, плавание оборотов при фиксированном положении педали газа, провалы в тяге, дергатня на начальном ходе педали газа, повышеный расход топлива.

Лечение — замена куска моновпрыска вместе с потенциометром на новый(но цена 350$) или игра в рулетку- замена на б/У, стараться найти от как можно более свежего двигателя. Подойдет от любого, за исключением машин с АКПП — на них только от машин с АКПП, на МКПП с АКПП можно, переделывается только ответная часть разъема.

Дырки по воздуху — негерметичность выкуумной системы, подсос воздуха после дроссельной заслонки вызывают вибрации двигателя, нестабильный ХХ, повышеный ХХ, повышеный расход топлива, плохая тяга двигателя, провалы.

Наиболее частая причина подсоса воздуха — прорыв резино-металлической прокладки под узлом моновпрыска. Номер детали по ЕТКА 050 129 761F стоимость 300руб до 50$(оригинал).

1. Впускной коллектор

2. Прокладка моновпрыска

Проверяется достаточно легко — при работающем двигателе покачать голову моновпрыска, если послышится шипение в такт покачиванию и задергаюся обороты — прокладка дырявая и подлежит замене.

Достаточно частое явление — это дырки в шланге, идущем от впускного коллектора к вакуумному усилителю тормозов. Симптомы такие же, как и в случае с рваной прокладкой. Диагностика — визуально и на слух. лечение — замена.

Аналогичные симптомы наблюдаются при наличии дырок в системе вакуумного привода переключения заслонки на забор теплого или холодного воздуха через воздушный фильтр.

2. Термоклапан, который при срабатывании подключает привод 3

3. Переключатель забора воздуха

4. Трубка от термоклапана

5. Трубка ко впускному колектору

При возникновении негерметичности в узлах 2, 3, трубках 4 и 5 и возникают выше перечисленные симптомы.

Форсунка и датчик температуры всасываемого воздуха

2.Датчик температуры всасываемого воздуха — влияет на смесеобразование и мощностные характеристики. Т.к. в системе нет расходомера, то вместе с этим датчиком ECU может точнее высчитать кол-во поступающего воздуха(чем выше темп., тем меньше плотность, а соответственно и наполнение) и высчитать длительность впрыска и обогащение смеси.

4, Уплотнительное кольцо

5.Форсунка(сопротивление обмотки 1.2 Ом — 1.6 ом)

6. Верхняя часть моновпрыска

8. Разъем от форсунки

7. Регулятор давления топлива (мин 0.8 бар макс 1.2 бар).

С ним может быть связано следующее:

Плохая приемистость, рывки, провалы при резком нажатии на педаль газа — пониженное давление в системе меньше 0.8 бар.
Перерасход топлива, заливает свечи, слишком богатая смесь — избыточное давление, более 1.2 бар.
Лечение простое — замена. Регулятор одно целое с деталью 6 на рисунке, вместе с ним и меняется.

🔎 ECU и его проблемы

Схема ECU MonoJetronic

Выход из строя каскада управления ХХ

Бывает так, что вроде все исполнительные элементы исправны, датчики — ОК, а все равно что-то не то, бензин жрет иль тянет как-то слабо, иль заводится не ахти. Возможно причина в том, что в памяти ECU накопилась всякая билиберда, ишибки от датчиков(которые появляются, например при стаскивании разъемов при вкл. зажигании). Весьма полезно выполнить базовые регулировки по методике AlexVag-ака Алексей Кочнов, делать так:

«Cтартовая инициализация» для блоков управления Mono-Jetronic и Mono-Motronic
«Двигатель жутко дымил чернотой, холостой ход ужасный (как будто свечи работают через раз). Приехал в сервис…» (из письма отчаявшегося владельца MJ) Любителям езды на короткие расстояния на холодном двигателе, заводчикам моторов с нажатой педалью газа и крутым ремонтерам посвящается.

Данный метод может устранить проблемы в работе двигателя в режимах «холостой ход», «круиз» и «запуск двигателя». В процессе «стартовой инициализации» электронный блок управления впрыском/двигателем, работая в оптимальных условиях, запоминает в своей памяти настройки для наилучшей работы указанных выше режимов, с учетом реального состояния двигателя и технологического разброса параметров датчиков. Однако, в процессе эксплуатации двигателя возможна потеря оптимальных настроек в следствии «перенастройки» блока. Например, причиной такого поведения могут быть частые поездки на короткое расстояние или регулярный запуск двигателя с нажатой педалью газа. Также причиной потери настроек может стать проведение каких-либо ремонтных работ связанных с отключением — подключением аккумуляторной батареи, частого запуска-остановки непрогретого двигателя. В таком случае описанная методика поможет вам вернуть все на свои места. Данная процедура применима к любым версиям блоков управления Mono-Jetronic/Motronic. Однако следует иметь в виду, что она не избавляет от проблем в работе двигателя связанных с неисправностями компонентов системы, например, датчиков, утечек воздуха во впускном тракте, плохим качеством соединения с массой и т.п.

Итак, что следует сделать.
1.Завести и прогреть двигатель до двухкратного включения вентилятора охлаждения или до достижения температуры масла +80 С.
2.Заглушить двигатель и выключить зажигание.
3.Отключить разъем от блока управления Mono-Jetronic/Motronic Подождать не менее 10 минут. Это необходимо для того, чтобы содержимое оперативной памяти блока управления было гарантированно стерто (потеряно).
4.Подключить разъем обратно к блоку управления.

*Примечание. Теоретически можно заменить действия пп.3 и 4 отключением на такое же время минусовой клеммы АКБ и в большинстве случаев это упрощение допустимо. Однако, в некоторых случаях из-за особенностей реализации электросхемы автомобиля такое решение не проходит.

5.Не нажимая на педаль газа запустить двигатель.
6.Оставить двигатель работать на холостом ходу минимум на 5 минут. НЕ ДОБАВЛЯТЬ ОБОРОТОВ! Выключатель «холостой ход» должен все время оставаться замкнутым.
7.Заглушить двигатель и выключить зажигание.
8.Повторить пп.5,6 и 7. еще ДВА раза.

На этом процедура заканчивается — блок настроен оптимально. Отметим также, что все вышеописанное справедливо для любых блоков управления «Mono-Jetronic»/»Mono-Motronic» производства Bosch, не зависимо от того, на каком автомобиле она установлена — VW, Audi, Renault или Fiat и прочие.

Источник

Моновпрыск и все,что нужно о нем знать.

Моновпрыск — это инжекторная система подачи топлива в двигатель, которая используется в не очень современных автомобилях. Это переходная система подачи топлива, которая была внедрена в широкое использование вместо карбюратора. Особенностью впрыска топлива в этой системе является то, что для этого используется одна форсунка, которая располагается на месте карбюратора. Эта форсунка распрыскивает топливо во все цилиндры. К сожалению из за новых экологических стандартов, на сегодняшний день, этот способ подачи топлива для бензинового двигателя не востребован, на смену ему пришел распределенный впрыск.

Механизм работы моновпрыска

Работа и устройство форсунки

Форсунка находится над дроссельной заслонкой. Горючее подается струей, которая попадает конкретно в серповидное отверстие, находящееся меж корпусом и дроссельной заслонкой. В этом месте обеспечивается смесеобразование, которое может быть благодаря большой разности в давлении. Таковой механизм работы исключает осаждение горючего на стенах впускного тракта. Форсунка работает при лишнем давлении в один бар. Распыление горючего делает рассредотачивание консистенции однородным даже при полных нагрузках. Момент впрыска горючего через форсунку синхронизирован с импульсами зажигания.

Управление моновпрыском

Работа системы моновпрыска находится в зависимости от нескольких переменных. К главным относятся: частота вращения коленчатого вала мотора, также соотношение объема воздуха и его массы в потоке, положение угла открытия дроссельной заслонки и абсолютное значение давление в трубопроводе. При соблюдении соотношения угла открытия дроссельной заслонки и частоты вращения коленчатого вала в системе моновпрыска «Mono-Jetronic» можно достигнуть ситуации, когда содержание ядовитых веществ в отработанных газах будет соответствовать даже самым серьезным нормам и требованиям. Система употребляет оборотную связь с лямбда-зондом (кислородным датчиком) и трехкомпонентным каталитическим нейтрализатором. Лямбда-зонд подает сигнал в самоадаптивную систему, который употребляет его для компенсации конфигураций, наступивших в работе мотора. Не считая того, это принципиально для обеспечения стабильности в работе мотора в протяжении всего срока эксплуатации.

Различия между моновпрыском и карбюратором

Данная система обеспечивает высокое качество работы двигателя и создает оптимальные условия для его функционирования – нормальное давление и прочие. Какой из видов устройств лучше – каждый пользователь решает сам.

• Обслуживание и диагностика.

Для определения проблем в работе моновпрыска, необходимо использование специального оборудования для диагностики, а также ремонта. Без обращения на автомобильный сервис — не обойтись.
Моновпрыск по сути, это электронно-управляемая, одноточечная система впрыска низкого давления, которая используется в бензиновых двигателях. Особенность моновпрыска, как уже говорилось ранее, это форсунка, которой управляет электромагнитный клапан. Для дозирования воздуха при создании топливной смеси, используется дроссельная заслонка.

Во впускном трубопроводе происходит то самое распределение топлива по цилиндрам двигателя, этому также способствуют специальные датчики, которые контролируют все характеристики двигателя. Форсунка располагается над дроссельной заслонкой. Струя топлива направлена прямо в отверстие между корпусом и самой дроссельной заслонкой. Впрыск топлива через форсунку синхронизирован с импульсами зажигания.
Во время пуска холодного двигателя, а также сразу после пуска — время впрыскивания топлива увеличено, специально для обогащения топливной смеси. При непрогретом двигателе — положение дроссельной заслонки устанавливается так, чтобы в двигатель попадало побольше топливной смеси для поддержания оборотов коленчатого вала. Весь процесс впрыска топлива, контролируется электронным блоком управления.

По сигналам различных датчиков (датчик положения дроссельной заслонки, датчик лямба-зонд, датчик температуры) вычисляется необходимое количество топлива и эти данные передаются на форсунку. Воздух в свою очередь, попадает через воздушный фильтр во впускной коллектор, топливо и воздух смешиваются между собой, создавая топливную смесь, которая поступает в цилиндры двигателя.
Неисправности в работе моновпрыска. Владельца автомобиля, всегда подстерегают скрытые неприятности, которые немного позже выливаются экономическими тратами. Обычно на деньги попадают владельцы подержанных автомобилей. Неисправностями моновпрыска может выступать как банальное засорение форсунки так и серьезные поломки в электронике.

Достоинства системы моновпрыска:

Как и у любой техники, система моновпрыска имеет и свои недостатки:

Моновпрыск по сути, это электронно-управляемая, одноточечная система впрыска низкого давления(инжектор), которая используется в бензиновых двигателях. Особенность моновпрыска, как уже говорилось ранее, это форсунка, которой управляет электромагнитный клапан. Для дозирования воздуха при создании топливной смеси, используется дроссельная заслонка. Во впускном трубопроводе происходит то самое распределение топлива по цилиндрам двигателя, этому также способствуют специальные датчики, которые контролируют все характеристики двигателя. Форсунка располагается над дроссельной заслонкой. Струя топлива направлена прямо в отверстие между корпусом и самой дроссельной заслонкой. Впрыск топлива через форсунку синхронизирован с импульсами зажигания.

Во время пуска холодного двигателя, а также сразу после пуска — время впрыскивания топлива увеличено, специально для обогащения топливной смеси. При непрогретом двигателе — положение дроссельной заслонки устанавливается так, чтобы в двигатель попадало побольше топливной смеси для поддержания оборотов коленчатого вала. Весь процесс впрыска топлива, контролируется электронным блоком управления. По сигналам различных датчиков (датчик положения дроссельной заслонки, датчик лямба-зонд, датчик температуры) вычисляется необходимое количество топлива и эти данные передаются на форсунку. Воздух в свою очередь, попадает через воздушный фильтр во впускной коллектор, топливо и воздух смешиваются между собой, создавая топливную смесь, которая поступает в цилиндры двигателя.

Неисправности в работе моновпрыска. Владельца автомобиля, всегда подстерегают скрытые неприятности, которые немного позже выливаются экономическими тратами. Обычно на деньги попадают владельцы подержанных автомобилей. Неисправностями моновпрыска может выступать как банальное засорение форсунки так и серьезные поломки в электронике.

К неисправностям в системе подачи топлива приводят различные факторы:

Для определения неисправности следует использовать диагностику, при этом диагностику можно провести как на сервисе, так и собственными усилиями. В настоящее время, существует большое количество программного обеспечения и технических устройств, которое поможет провести надлежащую диагностику в гаражных условиях. Обычно для подобной диагностики требуется ноутбук, планшет или мобильный телефон, кабель для подключения, а также специальное программное обеспечение. Все несоответствия нормам хранятся в электронно-управляющем блоке, поэтому целью программы диагностики является считывание этих данных и правильное отображение автомобилисту. Многие программы способны сбрасывать ошибки, таким образом после устранения неисправности, ее след можно затереть в управляющем блоке.

Иногда, может потребоваться диагностировать неисправность без помощи дополнительных устройств, а с помощью внешних (первичных) признаков. К следующим признакам можно отнести:

Хотелось бы отметить, что по внешним признакам можно определить неисправность точно, только в случае правильной работы остальных узлов системы. При ремонте или замене функциональных узлов, рекомендуется прибегать за помощью к специалистам, ведь любое не профессиональное вмешательство способно повлечь за собой очень большие последствия.

Источник

ттх моновпрыска и возможные его проблемы

Сначала общая информация:
Под этим названием у VAG-а имеется целое семейство однотипных двигателей RP, PM, 4B, AAM, ABS, ABM, ABT, AAE. Конструктивно они очень похожи.

RP и PM- это один и тот же двигатель 1.8 л 90 л.с., только RP ставился на Пассаты и Гольфы(поперечно), а РМ на А80(продольно), соответственно имеются различия в конструкции кое-какой обвески(типа расположения корпуса воздушного фильтра и его формы) естественно другой крепеж коробки. В зависимости от года выпуска различается тип Блока управления MonoJetronic до 1991 и MonoMotronic с 03.91.

4В — 1.8 л 90 л.с., оснащенный MonoJetronic, ставился на А100 44 кузов с 88 по 90 г.в.

AAM и ABS — 1.8 л. 75 л.с. и 90 л.с. управление — MonoMotronic, ставились на Пассаты В4 и Гольфы Г3.

АВМ- 1.6 л. 71 л.с., АВТ — 2.0 л. 90 л.с., ААЕ-2.0 л. 100 л.с. так же оснащены MonoMotronic, ставились на А80 В4.и последний ААЕ на А100/А6-4А

Отличия MonoJetronic от MonoMotronic заключается в том, что:

MonoJetronic — комплексная система центрального(т.е. с одной центрально-расположенной форсункой)впрыска топлива и отдельной системой зажигания и вакуумным коректором угла.
MonoMotronic- комплексная система центрального впрыска топлива с интегрированной в нее системой зажигания и электронной коррекцией угла зажигания. Последние версии оснащались датчиками детонации. В механической части эти две системы одинаковы. Т.е.: сам узел впрыска, бензонасос, датчики. Разница соответственно в трамблерах, да в схеме зажигания.

Очень часто моновпрыски «обзывают» «электронными карбюраторами», но это неправильно. Моновпрыск — полноценная система впрыска топлива, только с одной форсункой, поддержанние стехиометрического состава смеси происходит за счет обработки Процессором ECU по заданной программе информации от следующих источников:

Датчик температуры Охлаждающей Жидкости
Датчик температуры всасываемого воздуха;
Датчик хола в трамблере;
Потенциометр дроссельной заслонки;
Концевик отпущеного положения дроссельной заслонки(педали газа)
Датчик кислорода(лямбда-зонд)
и выдачи соответствующих импульсов на исполнительные элементы:

Шаговый двигатель регулировки ХХ(для режимов ХХ и прогрева.запуска);
Форсунка(длительность импульса впрыска);
У мотроника соответствующие действия по коррекции угла опережения зажигания
Не смотря на всю простоту и надежность системы моновпрыска, периодически возникают проблемы, скажем так болезни пожилого возраста. Условно их можно разделить на несколько групп, например, по причине недуга (так будет удобнее т.к. одна и та же неисправность может вызывать проблемы и при запуске, и на ХХ, и расход, и т.д.):

Черный датчик температуры, 4-х контактный, номер по ЕТКА 026 919 369, находится там же, но по соседству всего только еще один датчик(на лампочку перегрева). По характеристике он такой же как и синий, просто совмещен в одном корпусе с датчиком для индикатора приборной доски.

Так выглядит характеристика зависимости сопротивления от температуры. Соответственно если характиристика поплыла, то начнутся проблемы с запуском — не заводится(ECU считает, что двигатель прогрет и обедняет смесь).Черный, дым повышеный расход-наоборот система считает, что двигатель холодный и богатит смесь. Все это может сопровождаться неровным, пониженым, повышеным ХХ и плохой динамикой.

Диагностируется просто: при помощи омметра снять характеристики, заведя на холодную и записывая показания с прогревом, и сравнить с приведенными на графике. Если не укладываются в заданый интервал — безжалостно в помойное ведро и установить новый.

Совет: не надо приобретать датчики ФАСЕТ в магазинах За Рулем-они дюже кривые, хоть и дешевые.

Узел регулировки ХХ- собственно сам узел внутри состоит из двух частей, объединенных в общем корпусе:

двигатель регулировки Холостого Хода
концевик начального положения дроссельной заслонки(т.е. когда педаль газа не нажата).

1. Узел привода от педали газа.

12. Узел регулировки ХХ

14. Демпфер на резкий сброс газа

17.Шток который давит в плунжер, соединенный с дроссельной заслонкой

8.Потенциометр дроссельной заслонки

9. Середка моновпрыска

Соответственно названию узла и проблемы связанные с ним — это проблемы холостого хода:

Нестабильность ХХ, отсутствие поддержания ХХ при изменении нагрузок(включение эл. вентилятора охлаждения, печки, ближнего света и других потребителей)
Повышенные обороты холостого хода.
Пониженные обороты ХХ
Замедленный иили через раз сброс оборотов при отпускании педали газа
Все эти неисправности могут быть вызваны как неисправностью одного элемента, так и совокупностью неисправностей.

Низкий ХХ, высокий ХХ, не держит ХХ и повышенные обороты при холодном запуске(надо помогать педалью газа), в прогретом состоянии нормально едет, более-менее нормальный расход. Наиболее частая причина — износ, окисление, подгорание контактов концевика(узел 17 на рисунке). Проверяется омметром, присоединенным к контактам 3-4 в не нажатом состоянии педали газа не более 0.5 Ом.Иногда лечится чисткой, но чаще всего замена на новый узел. Аналогично с серводвигателем ХХ.Чаще всего причина неработоспособности выработка, но иногда перегорание обмотки, окисление контактов.Проверка целостности обмотки на контактах 1-2 сопротивление 3-200 Ом. Код детали по ЕТКА 051 133 031. Установка этого узла б/у — лотерея, повезет- не повезет. Новый стоит от 45$(польский) до 120$(оригинал).

Повышенные обороты холостого хода, замедленный иили через раз сброс оборотов при отпускании педали газа. Частенько вызвано закисанием демпфера (узел 14). Проверка нажать на него рукой, если фиг продавишь, все умер. Лечение- в помойку без всяких последствий, взамен можно ничего не ставить.Подобные признаки может иметь и классическая жигулевско-карбюраторная болячка — закисание тросика, закисание механических, движущихся частей, оси дроссельной заслонки. Лечение достаточно очевидное: промыть, прочистить обеспечить нормальную подвижность(тросик, наверное проще под замену).

Неприятности с регулировкой ХХ могут быть связаны с повреждением каскада управления в самом ECU из-за короткого замыкания в проводке, перегрузки двигателя ХХ при его заклинивании, бросков напряжения бортовой сети при прикуривании другого авто иили выходе из строя регулятора напряжения, повреждается силовая сборка TLE4202. Есть вариант протезирования ее на имеющейся в продаже элементной базе.

Восстановление работоспособности каскада управления ХХ в ECU моноврыска

© Дмитрий ТАРАСОВ, Москва. dima@swc.ru, за что ему большое человеческое спасибо.

Потенциометр дроссельной заслонки — наиболее засадная с точки зрения стоимости неисправность. Код детали по ЕТКА 050 133 028С для АКПП и 050 133 028F для МКПП.Стоимость нового- около 350$ Это ни что иное, как средняя часть моновпрыска целиком. Из-за конструктивных особенностей потенциометр не меняет отдельно. Отвинтить его конечно можно, но только за тем, чтобы весь узел целиком выбросить на свалку. Внутри он представляет собой совокупность многих, напыленных на керамической подложке резисторов и имеет очень сложную характеристику на малых углах отклонения дросселя(т.е. на ХХ и при легких нажатиях на педаль газа) и именно в этом месте он обычно и подвергается наибольшему износу.

1. Нижня часть монвпрыска

2.Ось дроссельной заслонки

3.4. Рычаг с ламелями

5,6. Дорожка сопротивления для угла открытия дросселя 0-24 градуса

7,8. Дорожка сопротивления для угла открытия дросселя 18-90 градусов

Сигналы от дорожек об углах положения заслонки преобразуются по независимым каналам АЦП в ECU. Оценивается соотношение напряжений от каждой пары, что позволяет снизить влияние износа. Такая сложная конструкция во многом связана с тем, что в моновпрысках отсутствует расходомер воздуха и данные о его расходе вычисляются путем обработки данных от потенциометра и преобразование их по заложенным в ПЗУ таблицам.

Признаки износа: значительное плавание 500-1300 оборотов ХХ, плавание оборотов при фиксированном положении педали газа, провалы в тяге, дергатня на начальном ходе педали газа, повышеный расход топлива.

Лечение — замена куска моновпрыска вместе с потенциометром на новый(но цена 350$) или игра в рулетку- замена на б/У, стараться найти от как можно более свежего двигателя. Подойдет от любого, за исключением машин с АКПП — на них только от машин с АКПП, на МКПП с АКПП можно, переделывается только ответная часть разъема.

Дырки по воздуху — негерметичность выкуумной системы, подсос воздуха после дроссельной заслонки вызывают вибрации двигателя, нестабильный ХХ, повышеный ХХ, повышеный расход топлива, плохая тяга двигателя, провалы.

Наиболее частая причина подсоса воздуха — прорыв резино-металлической прокладки под узлом моновпрыска. Номер детали по ЕТКА 050 129 761F стоимость 300руб до 50$(оригинал).

1. Впускной коллектор

2. Прокладка моновпрыска

Проверяется достаточно легко — при работающем двигателе покачать голову моновпрыска, если послышится шипение в такт покачиванию и задергаюся обороты — прокладка дырявая и подлежит замене.

Достаточно частое явление — это дырки в шланге, идущем от впускного коллектора к вакуумному усилителю тормозов. Симптомы такие же, как и в случае с рваной прокладкой. Диагностика — визуально и на слух. лечение — замена.

Аналогичные симптомы наблюдаются при наличии дырок в системе вакуумного привода переключения заслонки на забор теплого или холодного воздуха через воздушный фильтр.

2. Термоклапан, который при срабатывании подключает привод 3

3. Переключатель забора воздуха

4. Трубка от термоклапана

5. Трубка ко впускному колектору

При возникновении негерметичности в узлах 2, 3, трубках 4 и 5 и возникают выше перечисленные симптомы.

Форсунка и датчик температуры всасываемого воздуха

2.Датчик температуры всасываемого воздуха — влияет на смесеобразование и мощностные характеристики. Т.к. в системе нет расходомера, то вместе с этим датчиком ECU может точнее высчитать кол-во поступающего воздуха(чем выше темп., тем меньше плотность, а соответственно и наполнение) и высчитать длительность впрыска и обогащение смеси.

4, Уплотнительное кольцо

5.Форсунка(сопротивление обмотки 1.2 Ом — 1.6 ом)

6. Верхняя часть моновпрыска

8. Разъем от форсунки

7. Регулятор давления топлива (мин 0.8 бар макс 1.2 бар).

С ним может быть связано следующее:

Плохая приемистость, рывки, провалы при резком нажатии на педаль газа — пониженное давление в системе меньше 0.8 бар.
Перерасход топлива, заливает свечи, слишком богатая смесь — избыточное давление, более 1.2 бар.
Лечение простое — замена. Регулятор одно целое с деталью 6 на рисунке, вместе с ним и меняется.

ECU и его проблемы

Схема ECU MonoJetronic

Выход из строя каскада управления ХХ

Бывает так, что вроде все исполнительные элементы исправны, датчики — ОК, а все равно что-то не то, бензин жрет иль тянет как-то слабо, иль заводится не ахти. Возможно причина в том, что в памяти ECU накопилась всякая билиберда, ишибки от датчиков(которые появляются, например при стаскивании разъемов при вкл. зажигании). Весьма полезно выполнить базовые регулировки по методике AlexVag-ака Алексей Кочнов, делать так:

«Cтартовая инициализация» для блоков управления Mono-Jetronic и Mono-Motronic
«Двигатель жутко дымил чернотой, холостой ход ужасный (как будто свечи работают через раз). Приехал в сервис…» (из письма отчаявшегося владельца MJ) Любителям езды на короткие расстояния на холодном двигателе, заводчикам моторов с нажатой педалью газа и крутым ремонтерам посвящается.

Данный метод может устранить проблемы в работе двигателя в режимах «холостой ход», «круиз» и «запуск двигателя». В процессе «стартовой инициализации» электронный блок управления впрыском/двигателем, работая в оптимальных условиях, запоминает в своей памяти настройки для наилучшей работы указанных выше режимов, с учетом реального состояния двигателя и технологического разброса параметров датчиков. Однако, в процессе эксплуатации двигателя возможна потеря оптимальных настроек в следствии «перенастройки» блока. Например, причиной такого поведения могут быть частые поездки на короткое расстояние или регулярный запуск двигателя с нажатой педалью газа. Также причиной потери настроек может стать проведение каких-либо ремонтных работ связанных с отключением — подключением аккумуляторной батареи, частого запуска-остановки непрогретого двигателя. В таком случае описанная методика поможет вам вернуть все на свои места. Данная процедура применима к любым версиям блоков управления Mono-Jetronic/Motronic. Однако следует иметь в виду, что она не избавляет от проблем в работе двигателя связанных с неисправностями компонентов системы, например, датчиков, утечек воздуха во впускном тракте, плохим качеством соединения с массой и т.п.

Итак, что следует сделать.
1.Завести и прогреть двигатель до двухкратного включения вентилятора охлаждения или до достижения температуры масла +80 С.
2.Заглушить двигатель и выключить зажигание.
3.Отключить разъем от блока управления Mono-Jetronic/Motronic Подождать не менее 10 минут. Это необходимо для того, чтобы содержимое оперативной памяти блока управления было гарантированно стерто (потеряно).
4.Подключить разъем обратно к блоку управления.

*Примечание. Теоретически можно заменить действия пп.3 и 4 отключением на такое же время минусовой клеммы АКБ и в большинстве случаев это упрощение допустимо. Однако, в некоторых случаях из-за особенностей реализации электросхемы автомобиля такое решение не проходит.

5.Не нажимая на педаль газа запустить двигатель.
6.Оставить двигатель работать на холостом ходу минимум на 5 минут. НЕ ДОБАВЛЯТЬ ОБОРОТОВ! Выключатель «холостой ход» должен все время оставаться замкнутым.
7.Заглушить двигатель и выключить зажигание.
8.Повторить пп.5,6 и 7. еще ДВА раза.

На этом процедура заканчивается — блок настроен оптимально. Отметим также, что все вышеописанное справедливо для любых блоков управления «Mono-Jetronic»/»Mono-Motronic» производства Bosch, не зависимо от того, на каком автомобиле она установлена — VW, Audi, Renault

Источник
