Новая запись в блоге — о замене моторной косы. С момента приобретения машины, (в общем как и многих владельце подобных автомобилей) меня беспокоило состояние моторной и световой проводки, а именно — высохшие от времени и условий эксплуатации провода, которые постоянно ломались при первой удобной возможности. За время использования автомобиля были попытки реанимировать некоторые участки моторной косы, но координально они ничего не меняли. А тут еще в новогодние праздники автомобиль преподнес подарок — перестал заводиться. Пропала искра. В попытках ее отыскать с помощью Жени ака Spirit78 (за что ему отдельное спасибо!) были проверены все составляющие системы зажигания (где она могла потеряться) — все оказалось рабочим. Из непонятных симптомов оставалось падение напряжение на ЭБУ (до 10,5 В). Немного поразмыслив, решил заменить моторную косу, а вернее сделать новую, благо все провода, разъемы, уплотнительные резиночки, донорская коса и т.д. были давно закуплены и ждали своего часа. Итак, за несколько дней, потихоньку, я собрал идентичную косу, стараясь подбирать провода в цвет. Получилось все не очень быстро, но довольно качественно (на мой взгляд). В итоге примерно 90% всех проводов получились в цвет оригинальным, остальные 10, к сожалению, не удалось подобрать, но постарался заменить максимально близкими по цвету. Немного фотографий:
Коса собрана, все фишки (кроме разьемов монтажного блока) установлены, готова к заматыванию изолентой.
«Упакована» в изоленту, искользовал изоленты Tesa, отличного качества, держиться хороша, очень крепкая, ушло примерно 3,5 рулона.
Окончательный вариант, готовый к установке на автомобиль, все провода уложены в гофру.
Для надежности все наконечники (контакты) после обжатия были пропаяны и покрыты лаком.
После установки на автомобиль, проверив все, проверил искру — результат оказался положительным, исра появилась. Собрав все до конца — успешно завел двигатель. Воспользовавшись моментом, заменил также маленькую косичку и реле управления вентилятором, так как до этого с ним тоже возникали проблемы — постоянно работал при включенном зажигании.
Фрагменты новой косы.
Понять куда же делась искра так до конца и не получилось, возможно дело было в сигнализации, так как в старую косу были добавлены провода непонятного происхождения и реле. К сожалению, не удалось пока опробовать установленные новинки на дороге, но думаю это скоро получиться =)
Новая моторная коса.
Пока жду всякие мелочи, в виде выжимного подшипника, муфты рулевого вала и т.д, решил полностью переделать моторную проводку. Мотор все равно вытащен наружу, имеется везде идеальный доступ и можно все сделать. Когда устанавливал блок управления Link G4X FuryX 122-4000, делал переходник под стандартную проводку. Теперь от этого решения я отказываюсь и делаю все цельными проводами, прямиком до блока управления. Как выглядела старая проводка, можно глянуть тут. Но если кому лень переходить по ссылке, то вот несколько фото.

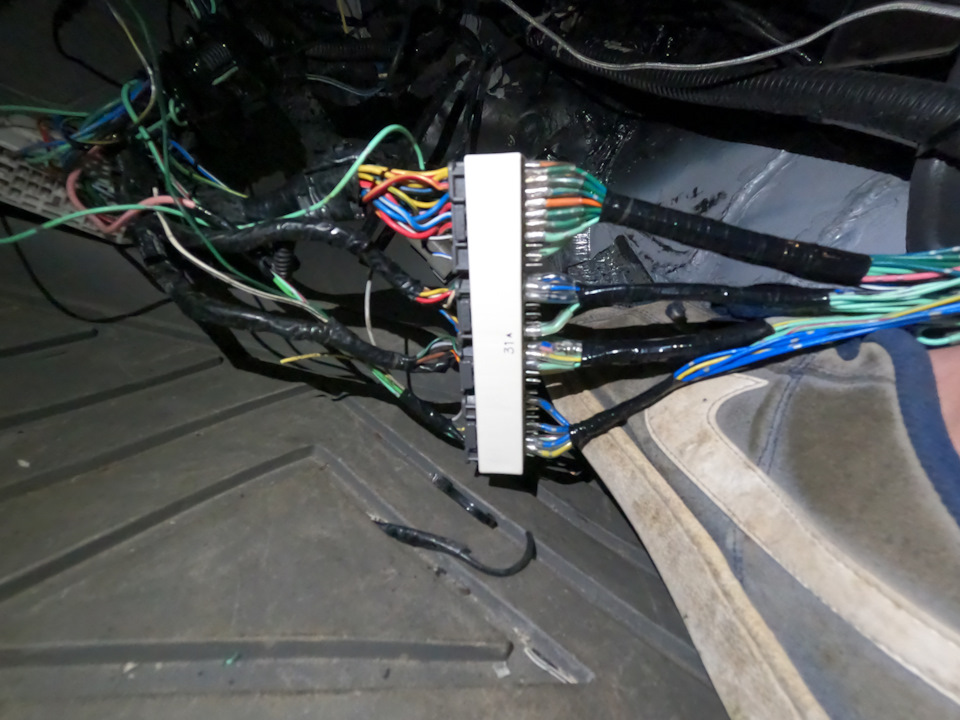

А так проводка выглядела лежа на моторе.
Суть я думаю ясна, сплошные сопли и как я не пытался их прибрать, это не получалось. Так как необходимо было переделывать проводку, для их устранения. Конечно можно было замотать эти провода в жгут и скрутить поплотнее изолентой. НО, надежность этого творения, все равно настораживает. И непонятно когда подведет.
Для проводки использовал почти все новые фишки, старые разваливались в руках. И новые пины для обжима проводов. А из старых фишек, осталась только на датчик положения коленвала и регулятор холостого хода. И то, эти фишки были сняты с другой косы и были целые и не сломанные.
Снял старую проводку с мотора.
Сделал «мини косы» из ранее снятых проводов, которые я вытаскивал, когда занимался опусканием кузова. Проводов там было очень много, они были очень длинные и в отличном состоянии. Этот запас проводов сыграл на руку, так как не пришлось тратить время на покупку проводов. Эти «мини косы» подписал, чтоб знать какая куда и на что идет. И в дальнейшем «мини косы» соберутся воедино и получится одна большая коса. Для датчиков коленвала, распредвала и детонации, использовал экранированные провода.
Проводку делал максимально расширенную. То есть, я заранее продумал, какие сенсоры, датчики и т.д. я буду использовать. И конкретно сколько проводов мне будет необходимо. Рассчитывал все по максимуму, например: брал в расчет добавление датчика температуры и давления масла, давления и температуры топлива, новых датчиков детонации и тд.
Разложив «мини косы» на моторе и направив каждую из них туда, куда она должна идти. Стала вырисовываться коса.
Моторная коса нового образца (для 2е)
В очередной заезд на дружественную разборку наткнулся там на двигатель 2е свежего года.
Пройти мимо естественно не смог)) Снял с него моторную косу нового образца.
На фото нет пластиковых направляющих-разветвителей которые позволяют аккуратно всё разложить.
Сначала думал что беру её из-за идеальных фишек, но потом после детального осмотра и отмывания её выяснилось что она вся в идеале!
Проводка мягенькая, нет даже намёка на трещины или надломы!
Вот появилась мысль…
В наших авто проводка моторного отсека суцельная
А в более новых она разделена на 2 жгута:
Жгут моторного отсека:
Считаю такое решение рациональным, т.к. ремонтировать такую проводку гораздо проще! В основном проблемы возникают с проводкой датчиков. Снять жгут двигателя дело 5 минут! Не надо дербанить Брп и прочее!
У меня была проблема с проводкой в моторном отсеке.
Думаю не стоит рассказывать как обычно выглядят наши родные 20+летние провода возле датчиков((
Я поменял концы с заломами и обпаял всё.
Но хочется феншуя)))
Вот думаю а что если мне обрезать мою косу и внедрить эту, идеальную?
Она имеет один большой 28 контактный разъём
Крепится он на кронштейне возле фланца ОЖ на печку, который находится на торце ГБЦ.
Задействован в ней не все 28 контактов.
Так что можно будет взять ещё одного такого донора и добавить нужное мне.
Так например тут нет проводки на Пусковую форсунку, т.к. её нету на новых движках 2е
На данный момент из неё торчат такие провода))
01) Чёрный переходит в чёрно-белый
02) Белый
03) Красно-синий
04) Красно-белый
06) Коричнево-чёрный
07) Зелёно-чёрный
08) Коричнево-Жёлтый
10) Красно-чёрный
14) Коричнево-красный
17) Красный
18) Зелёно-белый
19) Коричнево-зелёный
20) Жёлтый
25) Коричнево-белый
27) Жёлто-красный
28) Сине-чёрный
И присутствуют такие фишки:
1 Коричневый
2 Коричнево-белый
Правда эта идея с колодкой мачсы мне не сильно нравится.
Находится она на блоке, над ГУРом. Естественно там очень благоприятные условия для окисления. Поэтому хочу её переделать и разместить в месте получше, или вообще сделать как в существующей схеме, где минус идёт от брп
1 Сине-чёрный (давление на головке)
2 Жёлтый (давление на маслянном фильтре)
3 Зелёно-чёрный (температура масла)
Резинки как новенькие! Сами провода идут в чёрных кембриках.
3) Датчик холла
1 Коричнево-белый
2 Зелёно-белый
3 Красно-чёрный
Если с этими было всё понятно то с остальными есть нюансы, надо будет поискать схемы!
4) Температура ОЖ
1 Коричнево-белый
2 Коричневый
3 Коричнево-зелёный
4 Жёлто-красный
Ещё у меня валяется такая фишка от 1,8 моно, но цвета проводов там отличаются, точно помню что один из них там серый!
У меня стояло 2 раздельных датчика, у тут один, совмещённый.
5) ХЗ Белая фишка с толстыми проводами Топливная рампа?
1 Красный
2 Коричнево=жёлтый
6) Чёрная фишка на 3 контакта ДПДЗ?
1 Красно-белый
2 Красно-синий
3 Коричнево-белый
7) ХЗ Чёрная фишка с резинкой КСХХ?
1 Красно-белый
2 —
3 Белый
8) Голая мама с коричнево-чёрным — датчик температуры на впускном коллекторе, от системы Afterrun
