Что такое наслонные стропила
Наслонные стропила: обзор конструкции, узлов и план монтажа

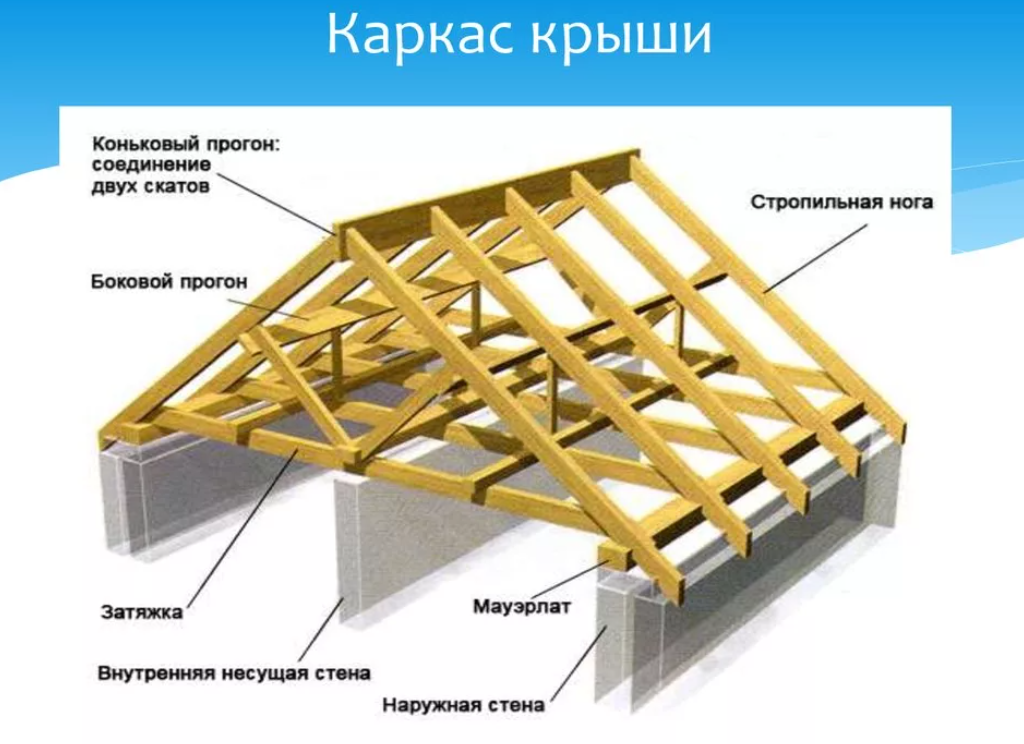

В основе любой крыши лежит система балок, стоек, прогонов. Они являются тем проводником нагрузок, который позволяет крыше выдерживать порывы ветра и вес снега зимой. В разрезе стропила представляют традиционную фигуру — треугольник жёсткости. В строительстве используется множество стропильных систем. Наиболее востребованы наслонные стропила.
Варианты стропил
Стропила — основа крепления кровли. По устройству различают три вида:
Каждая из систем имеет особенности конструкции. Проведение точных расчётов позволит создать прочную и надёжную конструкцию.
Наслонного типа
В сооружениях, имеющих ещё несколько рядов стен, служащих, кстати, в роли вспомогательных опор, чаще всего используется наслонная стропильная система.
Если в наличии имеется пара вспомогательных компонентов, имеющих возможность применяться в роли опоры, здание в своих размерах может достичь 17—19 метров. Главное, делать не больше 8 метров пространства между соседними опорами. До 120 сантиметров величины порой достигает стропильный шаг, главное, правильно провести расчёты и учесть все необходимые особенности.
Нижние части такого вида обладают опорой, состоящей из подстропильных брусьев. В том числе вкупе с ними используется мауэрлат.
Чтобы разделить опорные стойки и прогоны, о которых также не стоит забывать, используют подкосы. Их главная функция заключается в том, что они выполняют разгружающую и поддерживающую функцию, в том числе и для ног стропильной системы, увеличивающих размер сооружения. Они сами имеют больший размер, чем обычный коэффициент пиломатериала, и их нужно собирать.
Висячая система
Висячие стропила кардинально отличаются от наслонных. Их нижние концы занимают опорные стены. Стропильные ноги этой системы нагружены в двух частях всей монтируемой системы.
Нагрузки от висячей конструкции распирают стены, которые имеют опорный характер.
В роли использованного материала с целью затяжек применяют дерево либо сплавы. Для того чтобы это всё расположить, в основном избирается линия в комфортной высоте. А также принимайте во внимание, что крепление к стропильной системе зависит от высоты расположения затяжки.
Наслонный тип чаще всего применяется для того, чтобы была возможность обустроить двускатные кровли над сооружениями. Их стены длиной должны быть не больше 5—6 метров.
Конструкция и узлы
Наслонные стропильные системы обладают достаточной долговечностью благодаря тому, что их эксплуатация происходит под действием различного вида проветривания, например, сквозного. Это препятствует возможности загнивания деревянного материала. Устройство выполнено очень просто. И это играет значительную роль.
Пришло время рассмотреть, на какие конструкционные составляющие разбивается система наслонных стропил:
Такая система, используемая при строительстве крыши с одним скатом, в своём строении обладает сооружениями, которые разносторонними концами упираются в противоположные стенки. Когда крыша уже с двумя скатами, стропильная система будет состоять из нескольких стропильных ног, упирающихся разными своими сторонами на погон и стойки.
Нельзя увеличивать размер пролёта, так как может случиться прогиб, а может и произойдёт вырывание стропильной ноги. Чтобы это не произошло, применяют специальные компоненты, носящие название стойки и подкосы. Применяются такие компоненты также, когда есть необходимость состыковать стропила, состоящие из небольшого количества досок, чтобы конструкция имела ещё большую стабильность.
Специализированные наслонные стропила подразделяются на два разных вида:
Условия создания распора на стенку определяются с помощью узлового распирания.
Безраспорная система
Работа ноги в такой системе соответствует собственному особому механизму, а именно на изгиб. Её характерная черта заключается в том, что на стены она не оказывает никакого усилия.
Безраспорные наклонные стропила используются тремя разными способами. Специально на конец ноги присоединяется опирающийся брусок, можно осуществить врубку, или по-другому запил, и упереть в мауэрлат.
Особенности монтажа конструкции
На верху стропила проделываем больших размеров запил и скашиваем его под небольшим углом. Подрезка на концах стропила обладает различными границами, характеризующимися по глубине. Главное, чтобы размер подрезки превышал размер сечения стропила.
Если не представляется возможным сделать подрезку верха стропила, используют искусственное наращивание, крепление осуществляется по обеим сторонам. Используются монтажные пластинки.
Когда будете проводить монтаж, обязательно сделайте так, чтобы верх врубки был максимально ровным, чтобы система внезапно не стала распорной. Чаще всего низ стропильной ноги присоединяют на ползуне.
Верхняя часть фиксируется с применением гвоздей или же, например, болтового крепления, стропила могут также взаимно упирать и связывать железными пластинками, имеющими зубчатое строение либо древесными накладками.
Сильное защемление конькового участка
Бывает, что присутствие сильного защемления конькового участка, если верхнюю часть твёрдо закрепляют, а основание ставят в ползуне, никак не появляется распор в стенке. В этом случае в твёрдо объединённом коньковом узле возникает экстремальный искривляющий период, который должен уничтожить узел, тогда стропильные ноги приобретают значительно меньший прогиб. Защемив верх стропил, мы приобретаем определённый резерв крепости, повышающий все характеристики.
У всех способов есть объединяющая особенность: одна область стропила мастерится на шарнире, который использует только поворот, а другую область конструируют на скользящей опоре. Она имеет возможность позволить себе поворот. Крепится это по-разному. Иногда применяют гвоздевой бой или могут использовать даже крепёжные пластинки.
Плохо становится, если происходит упирание прогона на специальные стойки. В других двух вариантах, статическая устойчивость существует благодаря тому, что нагрузка равномерно распределяется по обеим сторонам крыши, используя при этом одинаковый угол наклона.
Но на самом деле сделать наклон крыши абсолютно ровными невероятно трудно. Растаявший снег распределяется по крыше неровно, особенно когда вмешиваются сильные порывы ветра. Первоначальный способ разрешает делать различные угловые наклоны скатов. Он также неплохо справляется со всеми нагрузками, только если стойки будут стоять абсолютно вертикально.
Распорная система
Распорную систему мы имеем возможность создать, применяя несколько безраспорных стропильных систем с заменёнными в них различными степенями систем. Получаем шарнирную опору для использования её в качестве распорной системы, крепко-накрепко зафиксированной гвоздями. Все составляющие системы остаются неизменны, даже напряжения стропильных систем и соответственно изгиба. Но в этой ситуации образуется распор, который раздвигает стенки постройки.
Система, имеющая в своём составе разные виды стропил, называется смешанной. Зато распорная система обладает высокой устойчивостью к различным нагрузкам, только мауэрлат нужно обязательно зафиксировать на поверхности стены сооружения.
Чтобы значительно снизить распор на стенки, рекомендуется установить прогоны, обязательно жёсткие, которые можно получить, если добавить побольше стоек или балок.
Компоненты подстропильных конструкций
Система должна обладать высокой устойчивостью. Для того чтобы достичь этого, наклонные стропила нужно обеспечить горизонтальной схваткой, использование которой немного обеспечит устойчивость, но совсем немного. Прикреплять её стоит там, где схватка пересекает стойки. Она обязательно сработает в любых обстоятельствах. Их расположение нужно сориентировать со средним человеческим ростом. А если вы конец стропила вынесете наружу, устойчивость гарантируется.
Если случиться аварийная ситуация это обеспечит схватке сработать молниеносно и безошибочно. Если целью стоит повышение устойчивости наслонных стропил и системы в целом жёстко зафиксируйте стойки. Если перекрытие чердака неудачно, то усиление устойчивости окажется невозможным. Те строения, которые содержат 2 внутренние стены, используют сквозящие стропильные конструкции. Нужно правильно выбрать все компоненты, от этого зависит качество сделанной работы и надёжность крыши.
Особенности использования
Наслонная стропильная конструкция применяется тогда, когда возникает срочная необходимость перекрыть пролёты с наибольшей длиной, существует необходимость в применении стоек, прибавляющих устойчивости.
Более подходящей конструкционной чертой представляется применение скользящей опоры, что разрешает соединение различных переходных стропил к мауэрлату. Практически не попадаются длинные пролёты в собственном строительстве сооружений. Из этого следует, что наилучшим из всех вариантов является использование специализированных наслонных стропил. Главный компонент техники строительства — это опирание на мауэрлат строительных ног. Когда сооружение из дерева, эту способность берёт на себя верх.
Такого рода стыковочный узел представляется более значимым в наслонной стропильной концепции. Применение ригеля даёт возможность повысить величину пролёта вплоть до 8 метров, в обстоятельствах одной опоры — вплоть до 12-ти метров, а рядом с применением 2-х опор — вплоть до 16 метров.
Расчёт компонентов крыши
Каждая структура и конструкционные характерные черты кровельной концепции находят решение ещё на рубеже проектирования сооружения. Структура кровли главным способом оказывает большое влияние в комплект материалов, применяемых во время монтажа и систему несущих стенок.
Стропила наслонного вида отделываются обрешёткой. На них устанавливается кровельный пирог с пароизоляцией и гидроизоляцией.
Практические советы
Если нужно сделать мансардную крышу с применением наслонных стропил, обязательным условием является установка брусового каркаса внизу, а вверху стропильные ноги следует прятать в коньковый прогон.
Если вам нужно соединить стропильную ногу с мауэрлатом, используйте защемление. Можете соединить его металлическим материалом. Для этого существует способ, заключающийся в использовании большого торцевого угла. Он в будущем обеспечит возможность стропилам взаимно упираться.
Применяется наслонный тип вкупе с соединением, подразумевающим за собой просверливание отверстий для болтов.
Чем отличаются наслонные и висячие стропила: схемы, чертежи
Вступление
Стропила дома это элементы стропильной системы, принимающие на себя нагрузку от обрешетки, кровли, осадков, ветра, равномерно нагрузку распределяют и передают стенам и перегородкам дома.
Как отличаются наслонные и висячие стропила
Для снижения нагрузки стропила устанавливают наклонно. Конструкция крыш с наклонными стропилами называется скатной и о них я подробно писал в статье: Скатные крыши: конструкции и формы скатных крыш.
Однако, для легких домов, строящихся не из камня, нагрузка даже наклоненных стропил остается слишком большой. Для таких домов придумали конструкцию стропил соединенных в треугольник. Такие конструкции стропил назвали висячие. Стропила не соединенные по краю стропильной ноги называют наслонные.
Для лучшего понимания статей про устройство крыши, советую причитать статью: Конструктивные элементы крыши: общие описания и схемы.
Наслонные стропила
Чтобы понять чем отличаются наслонные и висячие стропила, мне нравится такой визуальный ряд.
Представьте, вы строите дом и между этажами кладете балки перекрытий. На них будет делаться пол верхнего и этажа и потолок нижнего. Теперь, на последнем этаже, вы решили балки перекрытий делать длиннее и вдобавок установить их под наклоном, нижний конец, уперев в стену, а верхний конец в более высокую стену или в вертикально поставленные стойки, которые в свою очередь опираются на внутреннюю перегородку дома через брус, называемый лежень.
Обращаем внимание, что стропильные ноги наслонной системы не связаны друг с другом. Нижний край стропильной ноги опирается на стену, верхний край на вторую стену, либо на коньковый прогон. Прогон это балка, которая устанавливается до установки стропил и на которую попеременно опираются стропильные ноги наслонной системы.
Преимущества наслонной системы
Я вижу одно преимущество, не нужно предварительно собирать, а потом поднимать тяжелые конструкции. Всё делается по месту.
Висячая стропильная система
Как я уже сказал, элементы висячей стропильной системы это собранные элементы, две стропильные ноги и затяжка, в виде треугольника. Собираются элементы на земле, а потом поднимаются и устанавливаются наверх остова дома.
Опираются треугольные стропильные элементы на две внешние стены дома, при этом ферма в виде треугольника остаются висеть. Поэтому эта стропильная система называются висячей.
Еще одна особенность. Все затяжки висячей стропильной системы создают обрешетку для устройства пола этажа под крышей. При этом между верхними балками дома и затяжками стропильных элементов, остается пространство. Это и есть чердак дома, который отлично подходит для вентиляции.
Особенности стропильных конструкций
С увеличением расстояния между опорными стенами висячих стропил, к конструкции добавляются дополнительные силовые элементы.
Это подкосы, балки и ригели, которые хорошо видны на фото. Там же видны длины пролетов и меняющиеся конструкции стропильных систем.
Выводы
На вопрос, чем отличаются наслонные и висячие стропила, можно ответить так, конструкцией и порядком сборки.
Устройство наслонных стропил: конструктивные элементы и виды
Крыша, кроме придания архитектурной выразительности сооружению, должна иметь достаточную прочность и надежность. Обеспечение прочностных характеристик крыши достигается путем установки на нее стропильных конструкций и обрешетки, которые передают постоянные и временные нагрузки на стены сооружения. Для зданий, имеющих внутренние несущие стены или буферные (промежуточные) опоры, используют наслонные стропила.
Элементы конструкции наслонных стропил
Характерной особенностью наслонных стропильных систем является их долговечность, ввиду эксплуатации под сквозным проветриванием, что предотвращает возможное загнивание деревянных наслонных стропил и их выход из строя. Относительная простота устройства и выполнения также играют немаловажную роль. Система наслонных стропил состоит из следующих конструктивных элементов:
Наслонная стропильная система односкатной крыши включает в себя отдельные стропила, опирающиеся своими краями на противоположные стены сооружения. В случае с двухскатной крышей, стропильная система состоит из пары наклонных стропильных ног, которые упираются нижними краями на стены, а верхними краями на прогон, который поддерживается стойками.
В случаях увеличения длины пролета возникает вероятность прогиба или выворачивания стропильной ноги. Для предотвращения этого применяют упорные подстропильные элементы: стойки и подкосы (подстропильные ноги). Эти элементы используются и при стыковке стропил из нескольких досок для обеспечения дополнительной прочности.
Существует два вида наслонных стропильных систем: безраспорная и распорная. Узлы опирания и способ соединения стропильных ног определяют, будет ли создаваться распор на стены или нет.
Безраспорная наслонная система стропил
В безраспорной наслонной системе стропильная нога работает на изгиб и не передает распирающего горизонтального усилия на стены. Существует три варианта реализации безраспорных наслонных стропил:
При монтаже необходимо добиться максимально горизонтальной поверхности верхней врубки, иначе, при изменении вида опирания, система станет распорной!
Все варианты включают в себя общий принцип: один край стропила делается на шарнире, позволяющем только поворот, другой край делается на скользящей опоре, допускающей поворот. Крепление на жестких опорах и ползунах выполняют различными вариантами: гвоздевым боем, скобами, крепежными пластинами. Все три варианта при воздействии неравномерной нагрузки и разных углах наклона скатов крыши имеют статическую устойчивость, если коньковой прогон опирается концами на фронтоны стен. В случае опирания конькового прогона на стойки — ситуация становится хуже.
Во втором и третьем варианте, где коньковой прогон опирается на стойки, статическая устойчивость обеспечивается при равномерной нагрузке на оба ската крыши и одинаковом угле наклона. На практике добиться совершенно симметричных скатов крыши проблематично. Нагрузка неравномерно распределяется по скатам крыши ввиду поступательного таяния снега или давления ветра с определенной стороны. Первый вариант допускает разные углы наклона скатов и хорошо справляется с неравномерными нагрузками только при условии безусловной вертикальности стоек, удерживающих коньковой прогон.
Распорная система наслонных стропил
Если взять три варианта безраспорных стропильных систем и заменить в них опоры с двумя степенями свободы на опоры с одной степенью свободы, то получим распорную систему. Для первого варианта, чтобы получить распорную систему, необходимо верхние края стропильных ног жестко зафиксировать при помощи гвоздей или болтов и получить, таким образом, шарнирную опору.
Расчетные схемы почти такие же, как для безраспорных наслонных стропил, конструкция и узлы также неизменны. Напряжение сжатия и изгиба остается прежним, появляется распор, который оказывает раздвигающее усилие на стены сооружения. Такую систему, которая включает в себя наслонные и висячие стропила, можно называть смешанной (гибридной).
Распорная система статически устойчива к любым видам нагрузок и требует жесткой фиксации мауэрлата на стене. Установка жестких коньковых прогонов также позволяет снизить распор на стены. Жесткость прогона увеличивается путем добавления стоек, подкосов и консольных балок и, особенно актуальна, для домов, рубленных из бревна, брусовых и легкого бетона. Панельные, бетонные и кирпичные дома переносят распор гораздо лучше.
Подстропильные элементы конструкции
Чтобы придать устойчивость системе, конструкция наслонных стропил оборудуется горизонтальной схваткой. Она немного повышает устойчивость системы, но не в значительной мере. Крепление схватки происходит в местах пересечения со стойками, поддерживающими коньковой прогон. Схватка работает как на сжатие, в случаях появления на крыше равномерной нагрузки, так и на растяжение, в случае прогиба или просадки конькового прогона, но это уже предаварийный вариант работы. Располагают схватки на высоте не менее 1.8 метра для нормального прохождения человека по чердачному помещению. При выносе конца стропилины за стену, устойчивость конструкции достигается в любых сочетаниях нагрузок.
При креплении горизонтальных схваток, отверстия делают равными или меньше на 1 мм диаметра болтов (или шпилек). Это позволит, при наступлении аварийной ситуации, сразу же работать схватке, не выбирая зазор между болтом (шпилькой) и стенкой отверстия!
Повысить устойчивость наслонных стропил и системы в целом можно путем жесткой фиксации низа стоек, поддерживающих коньковой прогон. Но это не всегда возможно из-за конструктивных особенностей чердачного перекрытия.
При использовании подкоса, у стропила появляется третья опора, которая превращает ее в двухпролетную неразрезную балку. Подкосы крепятся под углом не менее 45° к горизонту при помощи накладок или опорного бруска.
В сооружениях, имеющих две внутренние несущие стены, применяют подстропильные конструкции, которые состоят из сквозных прогонов и опираются на лежень через брусья стоек, а лежень на внутренние стены.
Правильный выбор конструкции стропил, а также всех составных элементов сделают крышу прочной, устойчивой и надежной.
Наслонные стропила: обзор конструктивных схем + план монтажа
Наслонная стропильная система – конструкция, применяемая при сооружении крыш зданий с промежуточными несущими стенами, опорными столбами или колоннами. Опирается она не только на стены снаружи, но и на внутреннюю центральную опору ( в некоторых случаях — на две).
Если говорить про использование, то наслонные стропила – самые распространенные для жилых частных домов, которые, как правило, имеют внутренние стены-перегородки.
Содержание
Особенности наслонных стропил
Составные элементы наслонной системы: две стропильные ноги, нижние края которых опираются и закрепляются на наружных стенах (мауэрлате), а верхние – на горизонтальном коньковом прогоне. Прогон, в свою очередь, удерживается вертикальными стойками, упертыми в промежуточную стену.
Это классическая схема устройства наслонной системы, подходящая для двухскатной крыши. С односкатной крышей прослеживаются те же правила, но с иной реализацией. Стропила, входящие в стропильную систему, укладывают с опорой на противоположные несущие стены (выходит, что только на две опоры). Внутренняя перегородка здесь не нужна. По сути, ее функцию выполняет более высокая стена.
Для повышения несущей способности стропильной конструкции, в систему внедряют подкосы. Их наличие позволяет увеличить длину перекрываемых пролетов.
Для односкатных крыш возможно применение наслонных стропил без внедрения подкосов при пролетах до 4,5 м. Наличие подкоса увеличивает эту возможную длину до 6 м. Похожая тенденция прослеживается с двухскатными крышами. Двухскатная конструкция с одной промежуточной опорой используется для пролетов до 9 м. Установка подкосов увеличивает максимальную длину пролета до 10 м. А комбинация подкосов со схваткой (горизонтальной балкой, соединяющей пару стропильных ног) – до 14 м.
Существует несколько вариантов реализации наслонных систем, среди которых различают безраспорные и распорные конструкции с дополнительными поддерживающими подкосами, схватками, подстропильными балками.
Рассмотрим основные конструкции наслонных стропил.
Безраспорные стропила без подкосов
Данный вид наслонных стропил не дает распор на внешние стены. Нивелирование распирающих нагрузок происходит, благодаря особому сочетанию креплений. Один край стропилины всегда закрепляют жестко, а второй – на скользящей опоре. Это дает отсутствие распора.
Жесткое крепление может означать, что узел закреплен, но допускается поворот балки в шарнире (одна степень свободы). Также существует жесткое защемление стропильной балки, при котором любые смещения невозможны (нулевая степень свободы).
Больше свободы дает скользящее крепление, которое позволяет стропильной ноге не только поворачиваться, но и смещаться горизонтально (две степени свободы).
Безраспорная конструкция характеризуется тем, что в ней всегда присутствует и жесткое, и скользящее крепление. Благодаря этому, под влиянием нагрузки, стропила изгибаются, не передавая распор на стены.
Варианты закрепления стропильных ног
Низ стропилины закрепляют жестко, верх – свободно (скользящая опора)
Нижний край стропилины крепят жестко к мауэрлату (одна степень свободы), путем врубки зубом. В другом случае применяют запил с фиксацией опорным бруском.
На верхнем конце стропилины делают горизонтальный пропил со скосом. Если врубка невозможна, то край стропильной ноги подшивают снизу обрезком балки и скрепляют с двух сторон монтажными пластинами. Крепление верхнего края стропилины к прогону выполняют по типу скользящей опоры. При этом противоположные стропилины укладывают на конек поочередно, без скреплений между собой. Поэтому двускатную крышу, выполненную по этой схеме можно воспринимать, как две односкатные крыши, прилегающие друг к другу.
Сложность схемы в том, что любая погрешность в реализации конькового узла, превращает безраспорную конструкцию в распорную. Поэтому данный вариант редко используют для двухскатных крыш, чаще – для односкатных.
Низ стропильной ноги закрепляют свободно, верх – жестко
Самая распространенная схема для частных домов.
Нижний край стропилины закрепляют к мауэрлату на ползуне (металлической скобе), благодаря чему она может сдвигаться и изгибаться под нагрузкой. Чтобы стропилина не могла «уйти» в боковом направлении, с двух сторон ее фиксируют металлическими уголками или брусками.
Верх стропильных ног закрепляют на шарнире с допуском поворота (одна степень свободы). При этом коньковые узлы наслонных стропил данного типа выполняют так: края стропилин схлестывают между собой и соединяют болтом или гвоздями. Или же стыкуют предварительно срезанные под углом концы, а затем связывают их металлическими или деревянными накладками.
Низ стропильной ноги закрепляют свободно, верх – жестко защемляют
Эта схема отличается от предыдущей тем, что соединение стропил в коньковом узле выполняется с жестким защемлением. Стропила скошенными торцами опирают друг в друга, а затем связывают их между собой и коньковым прогоном двумя ригелями-затяжками. Получается узел с защемлением.
Низ стропильных ног соединяют с мауэрлатом свободно, на ползуне.
Данный вариант креплений отличается повышенной несущей способностью, позволяющей применять его в регионах с повышенным уровнем снеговых осадков.
Способы повышения устойчивости безраспорных систем
Все три рассмотренные стропильные системы показывают себя, как устойчивые при неравномерных нагрузках только в случае жесткой фиксации конькового прогона. То есть, когда его концы выводят на фронтоны или подпирают дополнительными накосными стропилами.
Если же коньковый прогон опирается только на стойки, крыша может потерять устойчивость. В рассмотренных втором и третьем вариантах (низ стропильной ноги на ползуне, верх – жестко закреплен) при увеличении нагрузки на один из скатов крыша будет смещаться в сторону увеличившейся нагрузки. Первый вариант сохранит форму, но только при идеально вертикальных стойках (под прогоном).
Чтобы, несмотря на нежесткую фиксацию прогона и неравномерные нагрузки, система стропил наслонная осталась устойчивой, ее дополняют горизонтальной схваткой. Схватка – это балка, обычно с тем же сечением, что и у стропил.
Она скрепляется со стропилами гвоздями или болтами. Пересечение схваток и стоек фиксируется гвоздевым боем. Работу схватки можно охарактеризовать, как аварийную. В случае неравномерной большой нагрузки на скаты, схватка включается в работу и предохраняет систему от перекоса.
Укрепить систему с жестко закрепленным верхом и свободным низом (второй и третий варианты) можно с помощью небольшой трансформации нижнего узла. Стропильные ноги выводят за край стен. При этом само крепление остается скользящим, по типу ползуна.
Еще один вариант повышения устойчивости – жесткое крепление низа стоек, на которых удерживается горизонтальный коньковый прогон. Для этого их врубают в лежень и фиксируют к перекрытиям, например, используя накладки из досок или брусков.
Распорные стропила без подкосов
В этом случае стропила опираются на несущие стены и передают им распор. Поэтому такие системы нельзя применять для домов, стены которых выстроены из газобетона. Газобетонные блоки совершенно не противостоят изгибу и разрушаются при распорных нагрузках. А другие материалы, например, кирпич или бетонные панели, легко выдерживают такие нагрузки и не деформируются.
Распорная система стропил требует наличия жестко закрепленного мауэрлата. Причем, чтобы выдержать распор, прочность стен должна быть высокой. Или же по верху стен должен идти неразрывный железобетонный пояс.
Для распорных стропил используют те же, рассмотренные выше для безраспорных систем, варианты креплений. Но с одним нюансом: все имеющиеся скользящие крепления (ползуны) заменяют на шарнирные с возможностью поворота. Для этого к низу стропилины прибивают опорный брус или делают врубку зубом в мауэрлат. Шарнирное крепление в коньковом узле выполняют, наложив стропила друг на друга и скрепив их гвоздевым боем или болтом.
Распорная конструкция – это нечто среднее между наслонными безраспорными и висячими системами. Коньковый прогон в них еще используется, но он уже не играет значительной роли. Ведь стропила уперты нижними краями в стены, а верхними краями – друг в друга. При просадке стен или прогибе конькового прогона под собственным весом, прогон перестает работать вообще. По своей сути такие стропила становятся висячими.
Для повышения устойчивости системы в нее включается схватка, которая работает на сжатие. Она частично, хоть и в небольшой степени, снимает распор на стены. Для того, чтобы схватка сняла распор полностью, она должна соединить нижние края стропильных ног. Но тогда она станет уже не схваткой, а затяжкой.
Также уменьшает распор установка жестко зафиксированного конькового прогона.
Стропила с подкосами
Такие системы могут устраиваться как по распорным, так и по безраспорным схемам. Их отличие от уже рассмотренных вариантов состоит в наличие третьей опорной части под стропильной ногой – подкоса (подстропильной ноги).
Подкос меняет систему. Стропилина из однопролетной балки превращается в двухпролетную неразрезную. Это позволяет увеличить перекрываемый пролет, вплоть до 14 м. А также – уменьшить сечение стропил.
Подкос соединяют со стропилиной таким образом, чтобы не допустить ее смещения. Делается это следующим образом: подкос заводят под стропило и фиксируют деревянными накладками по бокам и снизу.
Наслонная система с подстропильными балками
Эта конструкция наслонных стропил подходит для построек с двумя продольными несущими стенами или промежуточными поперечными стенами. Стойки в этом случае расположены не под коньком, а под стропилами. Коньковый прогон отсутствует.
Стропильные ноги в схеме опираются на две подстропильные балки (сквозные прогоны), которые, в свою очередь, уложены вдоль скатов крыши и опираются на вертикальные стойки. Стойки закреплены к несущим промежуточным стенам через лежни.
Сквозные прогоны можно и не включать в схему. Тогда стойки придется подводить непосредственно под каждую стропилину и закреплять с затяжкой гвоздевым боем.
Сверху стропильные ноги стыкуют между собой и связывают накладками из металла или дерева с двух сторон.
Отсутствие конькового прогона автоматически означает, что стропильная система образует распор. Чтобы его нейтрализовать в безраспорном варианте системы, ниже сквозных прогонов закрепляют затяжку. При нагрузках она будет растягиваться и устранит нежелательный распор. Для сохранения устойчивости в системе используется схватка, закрепленная в нижней части сторопильных ног. Также от складывания конструкцию уберегут специальные расшивки, которые закрепляют крест-накрест между стойками.
В распорной системе схватку устанавливают выше сквозных прогонов. Тогда схватка под нагрузкой будет сжиматься и, по сути, превратится в ригель.
Установка стоек под стропильными ногами или сквозных прогонов (и отсутствие центральных стоек!) дает возможность использовать наслонные стропила данного типа для устройства просторных мансардных помещений. Другие схемы подходят только для чердачных помещений и мансард с перегородками.
Ключевые моменты монтажа наслонных стропил
Имея на руках рассчитанную схему устройства, можно приступать к монтажу стропильной системы. Установка выполняется в несколько этапов, основные из них такие:
1. По верху наружных стен укладывают мауэрлат – доску или брус. Чтобы предупредить загнивание мауэрлата, между ним и стеной прокладывают гидроизолирующий материал – рубероид, толь и т.п.
2. По верху промежуточной стены укладывают лежень, который необходим для крепления вертикальных стоек.
3. На лежне закрепляют стойки с шагом 3-6м.
4. Сверху, на стойки, устанавливают коньковый прогон.
5. Выставляют стропила с шагом 0,6-1,2 м. Снизу стропильная нога крепится к мауэрлату в соответствии с выбранной схемой креплений (на шарнире или на ползуне). Сверху стропильные ноги либо выкладывают отдельно на коньковый прогон, либо соединяют верхние края между собой, опирая на конек.
6. Если схема предусматривает, стропильные ноги соединяют горизонтальными схватками.
7. Опять же, по требованию схемы, выставляют подкосы, опорные элементы.
Выполняя работы по установке стропил нельзя допускать оплошностей. Следует помнить, что стропильная система – это каркас крыши, который должен выдерживать все возможные нагрузки. Неправильно рассчитанная или смонтированная система может запросто привести к перекосу и даже разрушению всей крыши.
