Что такое навигационный блок
Правила установки и типы навигационных блоков
В большинстве современных автомобилей Toyota установлена мультимедийная система, которая включает в себя множество функций. К основному функционалу относят навигацию, управление музыкой, просмотр видео на встроенном дисплее и поиск в интернете необходимой информации, и это далеко не все функции, которые доступны.
Но бывают случаи, когда встроенную электронику требуется обновить или установить дополнительное оборудование для появления новых возможностей. Одним из самых популярных решений в обновлении устройств, является установка мультимедийного навигационного блока. Устройство позволяет расширить функционал штатного ToyotaTouch функциями Android, приложениями Яндекс, лицензионной навигационной системой и возможностью выхода в интернет.
К различиям мультимедийных навигационных блоков относят различные версии Андроида, обеспечивающие разнообразие функций, состав внутренних компонентов, отвечающих за быстродействие всей системы и размер оборудования.
Мультимедийный навигационный блок – устройство, дополняющее заводскую систему, и в большинстве случаев, все действия производятся на штатном мониторе. Представляет собой небольшой блок с несколькими шлейфами, которые соединяют его с заводской электроникой и со штатным монитором, что позволяет устанавливать оборудование на любом подходящем автомобиле без внесения серьёзных изменений.
Огромным плюсом считается совместимость с большим количеством моделей. Например, мультимедийный навигационный блок для Тойота NT3325 подходит как к Прадо, так и к Тойоте Highlander и к некоторым другим автомобилям Toyota.
Функции устройства
В других марках автомобилей прослеживается похожая тенденция — навигационный блок Android для VolkswagenTiguan 2 поколения может подходить и к другим моделям Фольксваген.
Монтаж
Установку навигационных блоков для штатных мониторов осуществить можно самостоятельно, но рекомендуется обращаться в специализированные автомастерские, которые имеют надёжных поставщиков оборудования, и дают гарантию после установки.
Стоимость полной установки в автосервисах невысокая, и всегда обговаривается с клиентом перед началом работы, что гарантирует честность сделки. Также существуют мастерские, которые предоставляют услуги выездного монтажа. Это означает, что автовладельцу достаточно принять мастера в удобном месте и подождать, пока специалист выполнит всю работу.
Установленный в машине блок
При самостоятельной модернизации требуется выполнить следующие действия (примером взят NavitouchAndroid OS для ToyotaTouchand Go2):
Внимание: все действия требуется выполнять аккуратно, чтобы не повредить контакты или шлейфы!
При самостоятельной установке оборудование для покупки приходится выбирать самостоятельно. Чтобы сделать это правильно – требуется соблюдать ряд требований к выбору и покупать продукцию только у проверенных торговцев.
Подбор
Чтобы правильно установить навигационный блок для Toyota требуется не только выполнить установку по всем правилам, но и подобрать модель, которая будет отвечать всем требованиям автовладельца и будет совместима с системами автомобиля.
Требуется помнить, что блок – дополнительное оборудование и не вносит никаких изменений в системы авто, а только дополняет функционал. По этой причине необходимо подбирать модели, которые будут полностью совместимы с машиной.
К основным параметрам, которые следует соблюдать при подборе, относят:
Это главные критерии, которые требуется учитывать при выборе и соблюдая их, выбрать подходящее устройство достаточно просто.
Итог: установка мультимедийного навигационного блока, несмотря на высокую стоимость, полностью себя оправдывает. Добавление новых функций к штатной системе позволяет расширить функционал всего автомобиля и управлять внутренней атмосферой машины с удобством и лёгкостью, позволяя водителю и пассажирам просто наслаждаться поездкой.
Для чего предназначены навигационные блоки для авто: их виды и характеристика
В последний период времени с помощью GPS-навигации можно не только выбрать оптимальный путь по заданному маршруту и узнать, где нужно поворачивать. Сегодня навигационный блок способен превратить автомобиль в своеобразный офисный центр на колесах, благодаря своей функциональности.
Широкий ассортимент навигационных блоков от ведущих производителей представлен на сайте https://disgear.ru/category/navigatsionnye-bloki/. Опытные сотрудники онлайн-магазина помогут выбрать, установить и настроить устройство, соблюдая все технологии.
Зачем нужен навигационный блок и какие его преимущества
Навигационный блок используют с целью расширить мультимедийные функции штатной системы мультимедиа. Их установка дает возможность подключиться к интернету, работать с документами, просматривать фото или киноленты, слушать аудиофайлы разного формата, играть во встроенные игры.
Благодаря GPS-блоку можно быстро выявить свое местонахождение и проложить безопасный маршрут. Их можно подсоединить к штатному монитору или системе мультимедиа. Блок на платформах Android и Windows CE имеет сенсорное управление и полноценную навигационную систему. К нему можно подключить разные устройства для выхода в Интернет и не только. К ним можно отнести: 3G-модем, USB, камеру и тд.
Небольшой навигационный блок можно зафиксировать в любом месте в авто и подключить его к оборудованию с экраном. Благодаря этому, блок не будет мешать во время передвижения и одновременно с этим мультимедийному оборудованию.
Виды навигационных систем и их краткие характеристики
Существует несколько видов навигационных систем. К ним можно отнести:
Портативный
На сенсорном экране компактного блока можно увидеть все кнопки для управления. Оснащен навигацией. Крепится в машине при помощи липучки.
Есть несколько популярных брендов. К ним относятся: Garmin, GlobalSat, LG, Pioneer, TomTom. Данная модель отличается надежностью и качеством картографических приложений, имеет превосходное разрешение экрана, меню на русском языке, а также голосовую подсказку.
Навигатор можно подзарядить от гнезда прикуривателя, а встроенная аккумуляторная батарея помогает продлить работу на несколько часов.
Недостаток: маленькие параметры экрана.
Карманный гид
Данная модель имеет GPS-навигатор и отличается от остальных тем, что является универсальным оборудованием, который кроме навигации, обладает другими функциями. В некоторых моделях карманного ПК производители изначально добавили GPS-приемник, чтобы превратить его в навигационную систему. В некоторых случаях для работы с ним понадобится палочка-стилус.
Есть возможность подключиться к бесплатным картам в Сети, однако устройство имеет до 120 метров. Из-за работы с нелицензированными картами ему необходим процессор мощная оперативная память, чтобы система не тормозила.
Если навигатор оснащен GPS-приемником, то его можно применять вне авто. В случае, когда модуль работает с Bluetooth, от авто можно также отойти, но не на большое расстояние.
Штатный навигатор
Множество современных машин оснащены навигацией, которая работает с многофункциональным экраном на торпеде. Некоторые специализированные компании, такие как Philips и тд, изготавливают штатные навигаторы по заказу производителей авто. По этой причине кардинально они не отличаются от стандартных самостоятельных устройств.
Стоит отметить, что блок навигации подключают к оборудованному в машине штатному монитору. Благодаря этому, можно использовать любое ПО и карты с навигацией.
Мультимедийный навигационный блок для Toyota
Продолжаю публиковать полезные статьи об эксплуатации 150го Прадика 2го рестайлинга.
Итак, мультимедийный навигационный блок для Toyota Prado

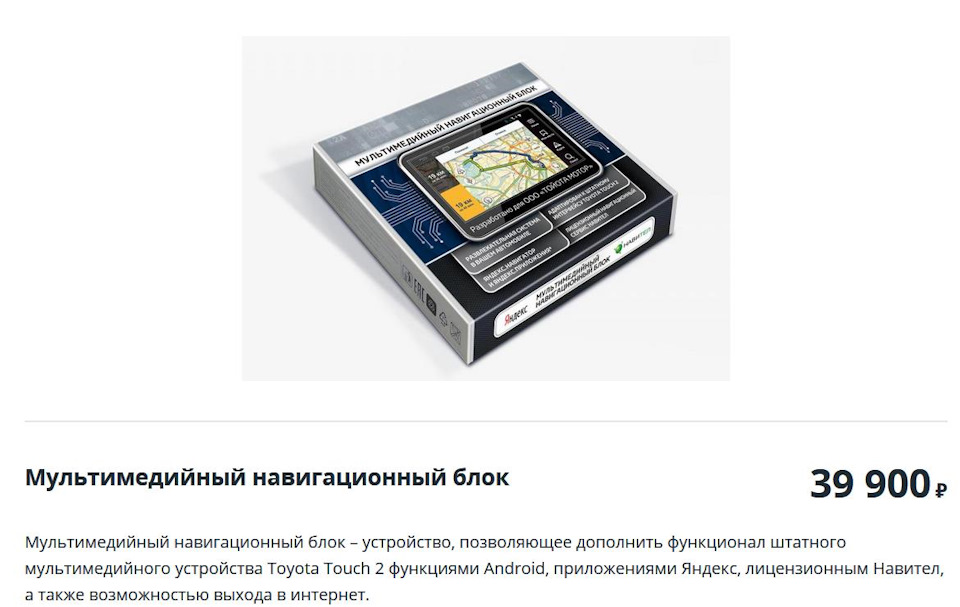

Тойота Мотор Ко зажала навигацию в комплектацию «Элеганс»… Причем физическая кнопка MAP/NAVI есть на штатном ГУ… Тойота продает этот модуль отдельно за 40р (на конец мая 2018) плюс установка 7-10руб
Как обычно, если поискать, то можно найти по сути то же самое, но в 1,5 раза дешевле.
Мультимедийный навигационный блок Navi-Touch NT3325
Мультимедийный навигационный блок Navi-Touch NT3325 добавляет к стандартной системе установленной в Вашем автомобиле:
— Навигационные программы Navitel, IGO, Yandex карты и др.
— Развлекательные приложения Youtube, PcRadio, IVI, Yandex музыка и др.
— Возможность просматривать видео контент по средствам штатного USB
Преимущества оборудования:
— Использование штатного интерфейса
— Возможность онлайн работы с навигационніми программами
— Возможность загрузки карт
— Простота и удобство установки
— Подключение PIN-to-PIN
— Доступная цена
Все это мне приглянулось. Не хотел сильно заморачиваться и менять ГУ.
Поэтому мой выбор пал на этот блок, устанавливаемый в дополнение к штатному ГУ методом PIN-to-PIN с сохранением функций штатного ГУ (кнопки, микрофон, камера).
Заказал. Установить хотел сам, но все же, поразмыслив, решил обратиться к установщику. За 2р он за 1час все сделал. Опыт, сноровка и инструмент рулят…
Итак, прошел почти месяц.
Что можно сказать по поводу этого решения.
Мнение неоднозначное…
В плюсах
Лёгкость в установке
Навигация на выбор — лицензионный Навител, Яндекс, можно доустановить свое что-то. поставил 2гис
Спутники находит быстро
Андроид с PlayMarket и установкой приложений
Интернет радио
Просмотр видео, Ютьюб
Переключение штатными кнопками
В минусах
Отваливается юсб флешка. На 64 и 32 не видит
Не с первого раза находит вай фай
Один раз завис на навигаторе. Помогло только скидывание клемы с аккума
Так что подумайте, прежде чем приобретать это устройство. Стоит ли оно своих денег
Буду рад, если статья помогла вам!
Делитесь и вы своим опытом, задавайте вопросы.
Навигация VW Tiguan. MIB 2.5 или блок Андроид для Тигуана (2016 — 2019), 2020
Новый VW Tiguan завоевал свою популярность не только на европейском рынке, но и на российском. Многие полюбили этот автомобиль, за его динамику, технологичность, эргономичность. В новом Тигуане появилось очень много опций, которые были ранее доступны только в сегменте автомобилей премиум. Эти опции создают комфорт.
Как работает Android на Volkswagen Tiguan II?
Сегодня в гостях автомобиль 2018 года выпуска. Большинство приезжают к нам установить Андроид на Тигуан, а именно на опцию дооснащения штатной магнитолы Фольксваген Тигуан Compostion Media мультимедийным блоком Андроид. Эта опция позволит наделить VW полноценным функционалом, как в планшете, в отличии от оригинальной опции MIB 2.5 и App Connect.
Для перехода в режим Android на VW Tiguan необходимо зажать и удерживать штатную кнопку Media на магнитоле, таким образом мы попадаем в режим Андроид. Принцип его работы заключается в том, что это система, которая работает, как надстройка над штатным головным устройством Volkswagen Tiguan, то есть она работает параллельно с Вашей родной системой, не вмешиваясь в работу штатного функционала магнитолы.
Попадая в Андроид, у нас появляется главное меню системы Q10 PRO на Android 10. Рабочий стол Андроид системы выполнен в стилистике Carplay. Эта менюшка на практике показала себя достаточно удобной и информативной. Во время езды за рулем Вы не будете отвлекаться на долгие поиски нужного приложения. Удобные иконки, интуитивно понятные любому пользователю.
Красивую графику меню можно встретить не только на рабочем столе Android, но и при загрузке появляется интересная заставка с логотипом Volkswagen.
Яндекс Навигатор на Volkswagen Tiguan работает совместно с Алисой и голосовым вводом адреса. Можно назвать точный адрес, можно сказать название компании или торгового центра, найти ближайшую автозаправку – все это поймет помощник Алиса и Яндекс Навигатор в Тигуан.
В чем отличие блоков Андроид на Фольксваген Тигуан?
Голосовые подсказки — это отдельный пункт, которому мы бы хотели уделить внимание. Существуют на рынке предложения с установкой Китайских блоков навигации Android на VW Tiguan. Разница между Китаем и Кореей глобальная во всем, в том числе и в голосовых подсказках Яндекс Навигатора. В Китайском блоке подсказки идут приглушением общего фона звука радио, и подсказка идет в левый передний динамик автомобиля. Звук постоянно гуляет между колонок, немного раздражающе. Эти подсказки отличаются от оригинальной навигации Тигуан. Там идут подсказки во все динамики автомобиля, нет щелчков в динамиках при подсказках. Китайцы неплохо сделали блок, но к сожалению, они сэкономили на проводке, и качество звука в автомобиле станет немного хуже. Навигационный блок Android для Volkswagen Tiguan 2 от корейцев, выводит голосовые подсказки в динамик под лобовое стекло, где сетка в торпеде. Громкость радио не приглушается, при этом работают голосовые подсказки в навигации. Уровень громкости голосового сопровождения в навигации на Тигуан 2016 – 2019 г.в. регулируется. Их можно сделать громче, тише или вовсе отключить.
Важно, что Корея, качеством на порядок выше, чем Китайские аналоги. Отличить это возможно по качеству сборки, проводки, контактной группы. Поскольку блок Андроид для Тигуана действительно может похвастаться хорошей сборкой, то проблем в навигационном блоке нет, которые могут встретиться в Китайском блоке. Например, качество звука в автомобильных колонках не ухудшится.
Коротко. Q10 PRO – это правильно сконструированная операционная система, оболочка, настроенная и оптимизированная для повседневных задач именно в вашем автомобиле. Это не планшет, не мобильный телефон, это автомобиль, поэтому делали мы её конкретно под Ваши нужды, нужды автолюбителей, при необходимости дорабатывая под каждую марку и модель.
Кроме навигации в автомобиле VW Tiguan II поколения появятся другие удобные приложения, например Youtube или онлайн Телевидение. Все это будет работать в движении на ходу, а звук при этом будет заводиться в колонки вашего Фольцваген. Для того чтобы звук заиграл в колонках, необходимо будет в источниках звука Media выбрать AUX.
#37. Блок навигации на Android 7.1
Как обычно пришла зима и это значит, что пора заниматься подготовкой к лету.
Купил я его на прямую у производителя, поэтому цену называть я не буду. Но в целом я не где не смог найти никаких подробных инструкций. Все что известно — эти блоки универсальные, то есть все блоки с индикацией mzd — подходят для всех автомобилей Mazda от 2 до cx-9.
В целом так как это новинка — я жду обновление и устранение багов от производителя, тем более, что новая прошивка уже выпущена, это как раз таки Android 7.1.2. (У меня 7.1.1.).
Так как я являюсь можно сказать первопроходцем — пришлось доходить до всего самому. Было конечно не сложно если ранее интересоваться схемой подключения AA/CarPlay.
Набор навигационного блока lsailt-mzd:
Думаю мало кто мог видеть, но вся упаковка производителя вот такая вот, возможно для меня не стали заморачиваться, так как знали что почта России его не возьмёт в руки)))
Этой комплектности достаточно для подключения Plug in Play:
В комплекте видимо для универсальности добавлены два переходника 24pin и 32pin. На Mazda 3 — они нужны для подключения к блоку aux и usb в подлокотнике.
Инструкция в комплекте не совсем простая:
Для понимания я сначала разложил и подготовил всю проводку блока дома заранее и промотал ее дополнительно изолентой «антискрип» — не знаю на сколько она действенная, но что валялось то и намотал.
Намотал на не задействованные провода, а так же примотал провод с пинами для экрана — к основной косе.
Про разборку пластика очень много пособий от тех кто устанавливал CarPlay. Снимается он очень просто — начинать нужно с подлокотника и по накатанной.
Разборка: (ВНИМАНИЕ, для разборки достаточно 2 прямые руки! Никаких лопаток отверток и ничего подобного не нужно!)
1. Дёргаем панель с подстаканниками из отсека подлокотника вперед и наверх, далее расстёгиваем молнию на ручнике и поднимаем ручник.
2. Снимаем панель аккуратно с рукоятки ручника
3. Тянем вверх панель АКПП, подлазим под неё пальцем и жмём кнопку разблокировки ручки АКПП, далее переводим рычаг в болложение Drive (D) и поднимаем всю конструкцию наверх.
Достаточно просто повернуть вправо эту панель для установки блока.
4. Дальше я завафлил и забыл сфотографировать снятие центральных дефлекторов обдува. Открываем перчаточный ящик и справа на лево тянем саблю назад постепенно идя к дефлекторам.
5. После чего вытаскиваем всю конструкцию сабли и дефлекторов. (аккуратно не забываем вытащить контактную фишку от кнопки «аварийки»)
6. Сам монитор крепится одним болтом М8. Откручиваем и тянем на себя.
Делов на 5 минут по разборке.
Дальше начались варианты куда этот блок установить, что и как сделать.
Я для своего спокойствия все фишки обмотал шумкой типа «ромб», чтобы ничего не гремело не дрибежало.
Самое сложное, что встало на моем пути, это куда подключать контакты (Screen и Host), но все гениальное — просто. Подключаем их вместо штатных в монитор.
Штатные разъёмы я на всякий случай заизолировал и обмотал сверху антискрипом.
Проложил я проводку как сказано в инструкции по установке к CarPlay.
Сам блок я уложил справа от коробки АКПП. Туда идеально хватило проводки, а так же сам блок лёг туда как родной. Крепится он к боковой стенке на липучку из комплекта.
Незабываем перед этим проверять себя и тестить целиком работоспособность блока:
У блока есть 2 мода:
1. Под оригинал, для экстренных функций.
2. «Полноценный» Android.
Дальше собираем все в обратном порядке. Внимание не забываем аккуратно укладывать новую проводку в том числе, во избежании появления новых зазоров.
В комплекте так же была коса usb провода, мной было решение протянуть их назад — чтобы убрать дискомфорт пассажиров при зарядке телефона.
Окончательный вариант прокладки usb я так же не зафиксировал на фотографии, но установил я из в переднее пассажирское сидение. (Сделал что они зафиксированы в сидении и при этом сидение полностью функционирует.)
Так как блок обновляется исключительно по usb — это вынужденная мера.
В целом мои характеристики:
Процессор: QuardCore-T7
Версия: (на данный момент) Android 7.1.1.
Номер сборки: 8032 (от 22.07.2019)
В системе Android — Touch работает даже в движение, а управление шайбой не менее удобное за исключением пользования клавиатурой.
В конце о самом главном.
Многие пишут что мол музыка в Mazda отстой совсем, что нету в центре торпедо динамика, мол там заглушка.
Предоставляю вам опровержение:
В общем динамик есть, музыка играет на уровне. Может быть это связано с рестайлингом, а может быть с тем, что не нужно экономить на комплектации…
P.S. Блок мной установлен с основной целью — получения Яндекс Навигатора и просмотра YouTube в дальних поездках. Так как я люблю путешествовать — эта мера вынужденная, тем более по цене не дороже CarPlay.
Внимание:
1. Данная пост ни несёт никакой информации рекламного характера.
2. Не несет никаких призывов к повторному действию.
3. Не является продвижением услуг.
4. Автор не несёт никакой ответсвенности за совершенные действия, по данной инструкции — другими пользователями.
Все совершенные действия сделаны на свой страх и риск.
