Небольшой обзор оптики ближнего света Ваз-2106.Часть 1.
Привет Парни.Начнём наш обзор с оптики Чехословацкого производства(тогда было такое государство — Чехословакия).Это родная оптика моей девочки.Все 32 года я использовал свет только этих фар.И был очень доволен.Отражатель, естественно за это время немного утратил свои первоначальные свойства, однако световое пятно ещё достаточно прилично-яркое.
Немного пройдёмся по надписям на стекле. H4 — тип лампы, применяемой в фаре.HCR — обозначает то, что, фара расчитана на применение галогеновой лампы, и работает в режимах ближний-дальний(Что соответствует рисунку стекла)Светопропускаемость стекла — 17.5
По поводу чего, вообще весь сыр-бор.Как раз, вот эта правая фара у меня устала очень сильно.Особенно её отражатель(дефлектор), кому как удобнее.И я решил освежить свет своей девочки.В магазин далеко идти не пришлось, и я за 150 рублей в прошлом году приобрёл чудо техники — новодел.Как потом оказалось, мои подозрения, что новоделали его не на ОСВАРе, а в камышах под Одессой, ученики стеклодува, — оказались не безосновательны.
После того, как я поставил новоделовскую оптику на машину, и подъехал к стене, чтобы отрегулировать свет, я прозрел.Передо мной, на стене нарисовалось два прямоугольника, с чёрным квадратом между ними, и к тому же с тонкой линией, уходящей на северо-восток.Схематично, всё это выглядело примерно так.
От такого светового пучка получается провал освещаемого участка дороги между фарами, да к тому же вообще никак не освещается обочина.
Естественно, я решил, что есть два варианта — 1.Поставить назад «чешку». 2. Искать «чешку» на разборке.
Я поставил свою фару назад, и приступил к осуществлению второго варианта.
Сразу был обдуман вариант, в случае находки «чешки» с уставшим отражателем, сменить стекло на отражатель «новодела», так сказать, попытаться «обмануть» Судьбу…
«Чешка» вскоре нашлась, и довольно таки с неплохим отражателем, и я всё равно приступил к «обману» судьбы.Оказалось, что обмануть Судьбу не так-то просто.На новоделе стекло сидело на обыкновенном герметике, который уговорить феном, не составило особого труда.А вот, стекло «чешки» было посажено на какую-то консистенцию, вроде эпоксидки.И, товарищ Фен, ей оказался не товарищ.Причём, совсем не товарищ…Разборка «чешки» закончилось тем, что Судьба была сломана…Тут, из уголка моего левого глаза, потекла слеза…
Однако, мы не привыкли отступать.И, разборке был нанесён очередной визит.На этот раз, Бог послал две фары — одна из них была только для ближнего света(видимо из ранних 2103)
Вторая фара была тоже Ruhla FER, но ближний\дальний, и с патроном под обычную лампу, не галогенную.Третья фара была российская, завода Автосвет Киржач
Пообщавшись с друзьями по DRIVE 2, обнаружилось, что есть добрые люди, огромное им спасибо, у которых оказалось ненужная фара Ruhla FER, ближне\дальняя.Таким образом у меня оказалось два стекла, которые я планировал поставить на отражатели новодела.Что я и сделал.Герметик на FER оказался сродни «чешке», но я уже знал, как его приголубить.При помощи уксусной кислоты.Делается легко и непринуждённо.
Попутно, решил сделать маленький обзор по конструкции стёкол фар.Чем, в данный момент и занимаюсь.
Итак, посмотрим на эти стёкла.Фары FER, Киржач, и типа «ОСВАР» новодел.Все они одинакового рисунка, с первого взгляда.Однако, это только на первый взгляд.
На второй взгляд можно обнаружить следующее.
Фара типа «ОСВАР» новодел…

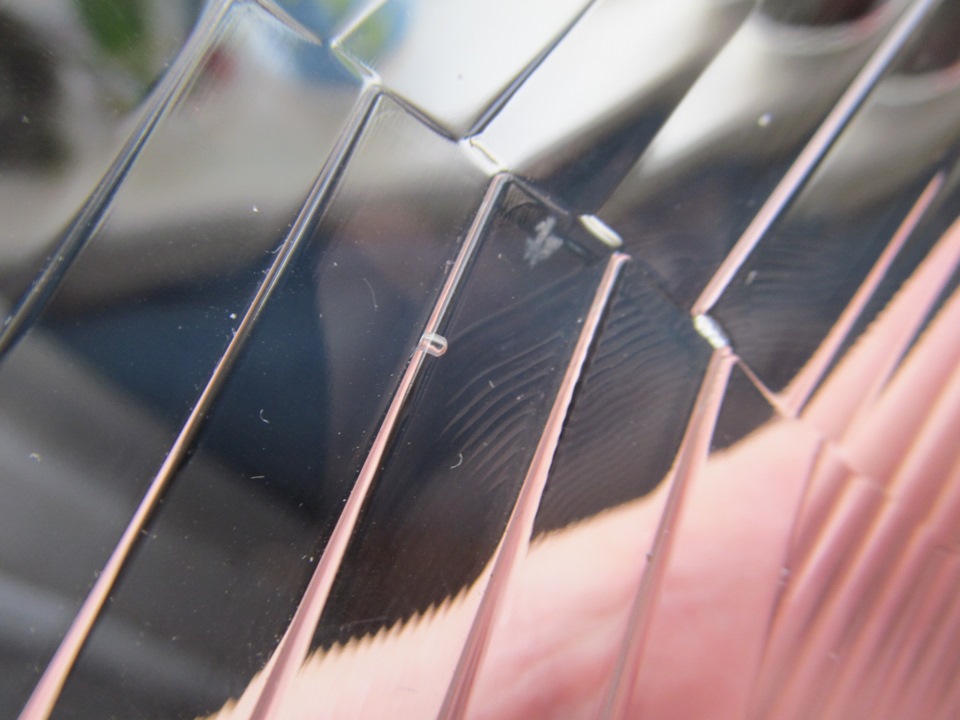

Замечаем, что на секторах, отвечающих за правую сторону пятна закруглены края, и все они одинаковой высоты, и к тому же не очень рельефны

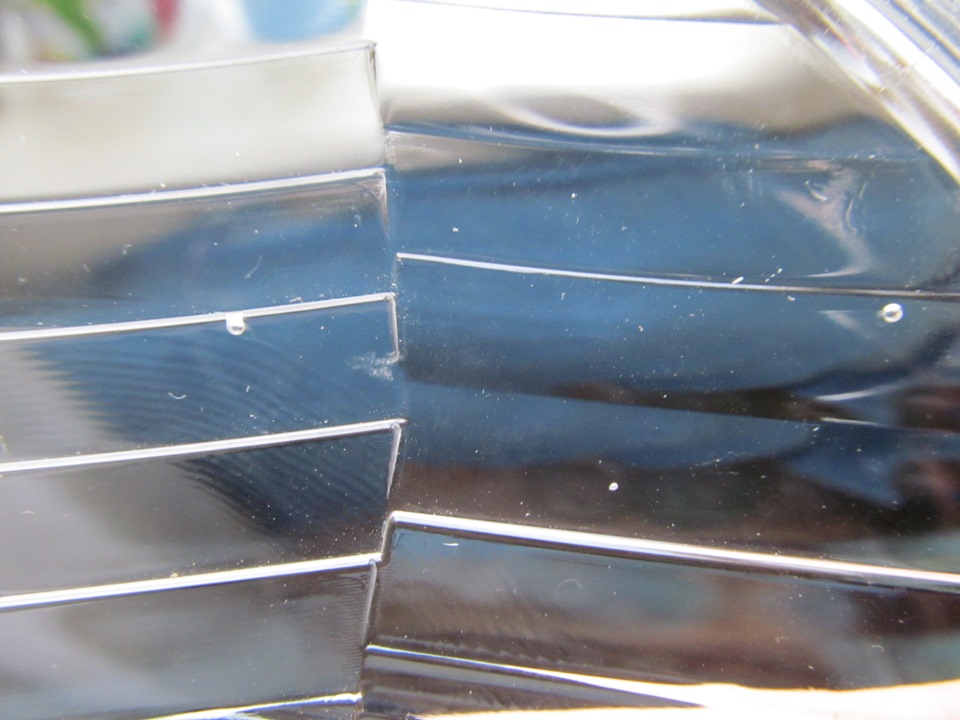

В нижней части стекла, отвечающего за дальний свет, вместо чётких насечек и секторов, как на FER(напомню, что рисунок очень схож), размытые слегка обозначенные полосы, непонятно что и куда фокусирующие.
Дальше, ещё больше.
Ну и в сравнительном тесте по конфигурации стекла, вид сбоку между FER и новоделом.
Передние фары на ВАЗ-2106 на базе ниссановских модулей
Изготовление оптики на ВАЗ-2106
Привет всем) Сегодня мы будем совершенствовать оптику нашего рабочего автомобиля ВАЗ 21063. Статью публикую по причинам того что: знаю муки владельцев шестерок, знаю данной оптикой комплектуются некоторые версии автомобилей ИЖ, многие самодеятельные тюнеры-энтузиасты по причине нехватки денег на фирменные встраиваемые модули изготавливают на базе шестерочной оптики модульные фары на свои машины.
Ездить мне приходится часто и помногу, зачастую в темное время суток (особенно зимой). Штатная оптика на «шахе» обладает двумя неприятными особенностями: низкий КПД и сильный нагрев стекла (корпус отражателя весьма небольшой, лампа его прогревает очень эффективно 🙁 ), из-за чего стекло фары очень быстро становится непрозрачным (грязь высыхает на поверхности, превращаясь в корку которую через час тяжело оттереть даже тряпкой). А при попадании на фару солидной порции воды из лужи (что бывает весьма часто) стекло тут-же трескается. Из положительных качеств был замечен только раздельный ближний и дальний свет — это мы сохраним… На ксенон денег пока нет, земноводное душит, да и ставить его в родные фары желание отсутствует.
Итак по плану: сделать линзованный ближний свет (как самый эффективный), и дальний с рефлектором формирующим световой пучок, без рассеивателя. Донором для трансплантации стал автомобиль Nissan. На фарах указано, что использованы модули фирмы HELLA. Такие модули Вы можете найти во многих фарах, я встречал их в автомобилях Audi, BMW, Nissan-Infinity, Toyota-Lexus, Opel. На разборках за битые фары вряд ли попросят больше 500 рублей-оттуда и можно их выковыривать. Мне фары достались благодаря моему другу, Роману (ака RomaGTR4wd)

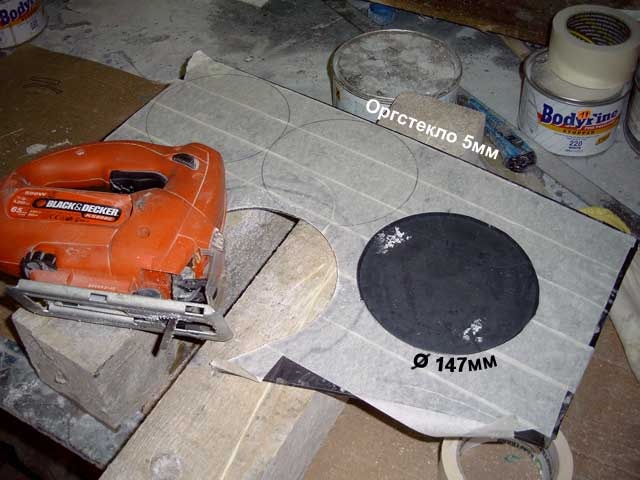

Начнем с изготовления прозрачных стекол. Я нашел кусок оргстекла (поликарбонат), покрытого тонировочной пленкой (раньше у меня на машине стояли такие). Из него были выпилены 4 круга диаметром 147мм. Обычным лобзиком, полотном по металлу на низкой скорости. Разметку делал циркулем поверх малярного скотча.

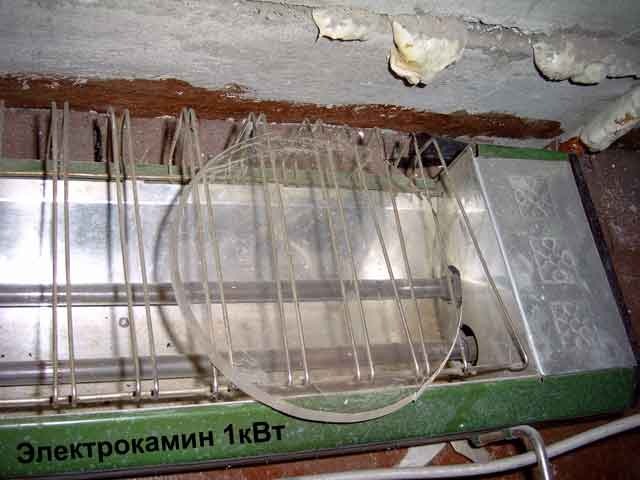

На электронагревателе стекло минут через 5 становится весьма эластичным. Чтоб не перегреть оргстекло, я переодически его переворачивал (типа как блины на сковородке).

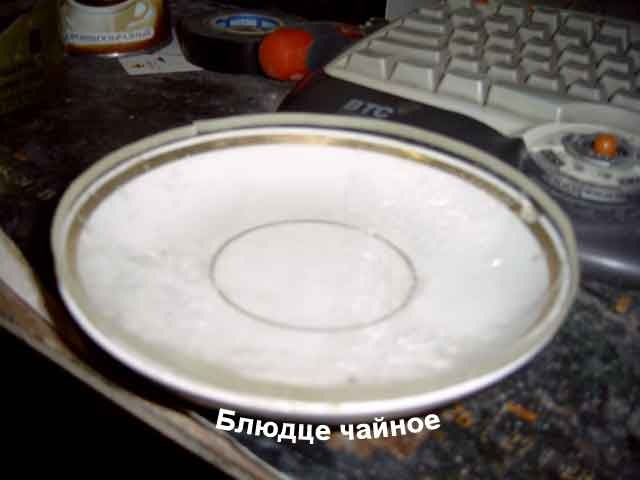

Руками, обутыми в хб перчатки, берем стекло и кладем его в чайное блюдце. Равномерно придавливаем, стараемся чтоб гнулось оно ровномерно… Получается легко.
Сначала я пытался выгнуть стекло поверх штатного стекла фары, но в этом случае велика вероятность появления складок.

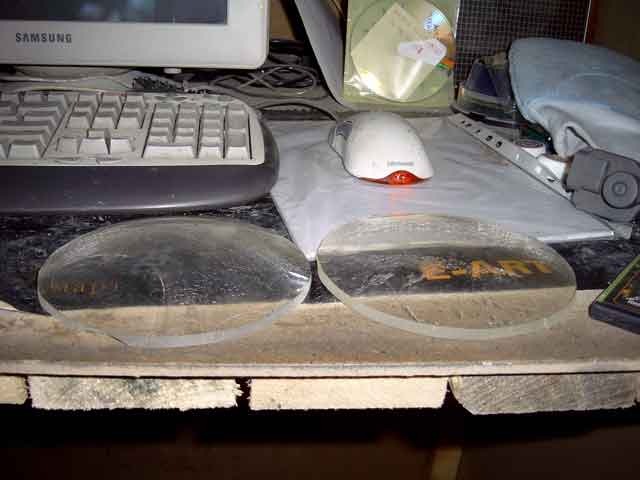

Вот что у меня получилось. Прошу не обращать внимание на мелкие дефекты стекла — это не от формовки — раньше я на этом куске оргстекла стеклоткань смолой пропитывал 🙂 Едкая полиэфирка оставила свой след. Делал-то из того, что было под рукой.

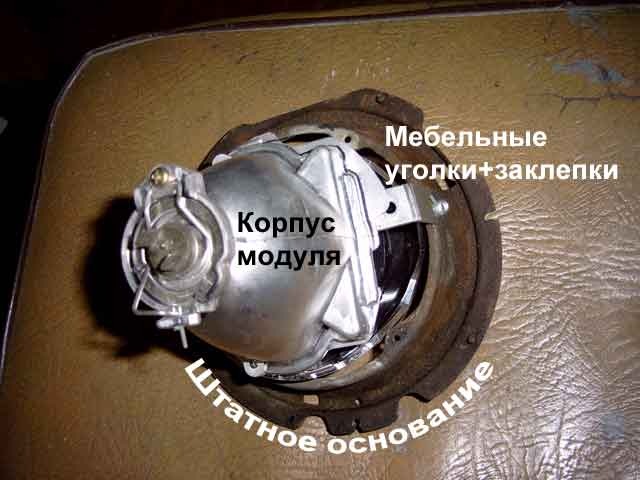

Далее, к штатному основанию фары крепим линзованный модуль ближнего света, предварительно отпилив все лишнее. Я использовал мебельные уголки и 4.8мм заклепки. Единственные требования: закрепить ровно и прочно. Чтоб пыль внутрь не летела обмотал все нафиг алюминиевым скотчем, НО оставил отверстие — чтоб стекло не запотевало.
С дальним все много проще — немного доработав его где-то болгаркой, где-то бормашинкой и он встал на место штатного.
Вот фары, которые у нас получились. Это конечно еще полуфабрикат, но уже готовый к установке на машину. В будущем планирую переделать (делал быстро, машина нужна постоянно) фару ближнего света, вместо заклепок закрепив модуль на стеклопластиковом основании, которое закроет щели, увеличит жесткость крепления и придаст нормальный внешний вид.
Еще: владельцы ВАЗ 2106 меня поймут — я отпилил задние части корпусов фар (ближний модуль в глубину 140мм, влазить гад не хотел) и закрыл их пыльниками ШРУСов — замена перегоревшей лампочки теперь дело пары минут, не надо как в штатном варианте снимать «очки», выкручивать заржавевшие винты и вытаскивать фару…
Итак, ставим девайсы на машину. Так как фары делались в штатных корпусах, то проблем обычно не возникает:) На фото показанна машина с всеми включенными фарами, подключил все на дальний. Слева — штатные фары: крайняя с лампой Н4, двуспиральная (бигалоген мля-наш ответ буржуйскому биксенону), в данный момент горит в режиме дальнего, лампа Phillips 55/60 ватт, так называемая «+30%», внутренняя левая — штатный дальний с лампой Н1, причем «Nаrvа» 100ватт. Внутренняя правая рефлектор без отражателя, лампа Osram 50 ватт, правая наружная линза с такой-же лампой. Сравните свет обычной фары и линзы: свет почти весь на дороге, а не в обьективе фотоаппарата. Да и у новой фары дальнего света паразитная засветка намного меньше — явно виден луч уходящий вперед.

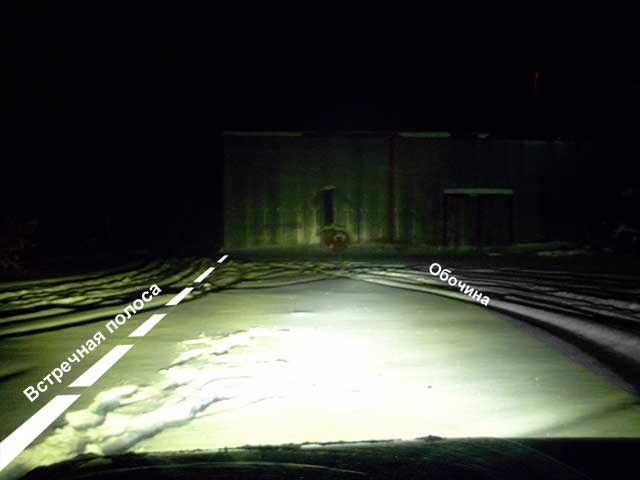

Штатный ближний свет. Phillips 55/60 ватт.

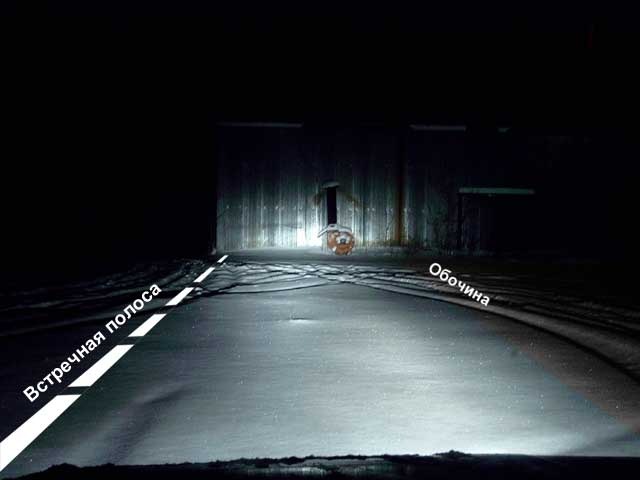

Линзованный ближний свет. Osram 55 ватт.
Штатный дальний свет, Phillips 55/60 ватт +Narva 100 ватт.
Новый дальний свет. Osram 55 ватт. Причем ближний в этот момент не горит.
И для сравнения: включен новый ближний свет плюс противотуманные фары «PIAA» (японские жыперские мощные полупрожекторы с желтыми стеклами, комментарии думаю излишни, просто взглятите на обочину, встречную полосу и ангар спереди) — белый свет новых фар в центре перебивает желтый:) Штатные же фары при включенных ПТФ можно было вообще забыть включить и не заметить этого…
Фотографии не публикую, но ради собственного интереса сравнил ближний свет того, что получилось со светом встраиваемых модулей HELLA (благо под рукой были линзованные ближние 100мм и 90мм, за что отдельное спасибо Сергею ака Rаbbit). Имхо существенной разницы НЕТ. Единственное различие: линия «cutoff» на моих модулях «Z»-образная, а на встраиваемой хелле «V»-образная, то есть чуть по-разному реализованна подсветка обочины (xenon и галоген). Думаю это из-за того, что модули универсальные, под лево и правосторонее движение, но перенастройка у них по разному осуществляется.
Впечатления: свет намного более яркий, причем при той же мощности ламп. Встечных водителей не слепит. Линия «cutoff» четкая, фары лучше и точнее настраиваются. Стекло фар ближнего света нагревается весьма незначительно, последняя поездка в Москву (проехал около 700 км при разных погодных условиях, от снегопада до слякоти в столице) показала что фары загрязняются раза в два-три меньше. Грязь счищается на порядок легче (надо бы омыватели бы на разборке вымутить, а то на штатные фары ставить боялся, опасался что треснут стекла). При движении в сильный снегопад благодаря гораздо меньшей боковой паразитной засветке и более четкой «cutoff» линии проявился интересный момент: снежинки, которые раньше «давили на мозги» как бы влетая в лобовое стекло исчезли… Выразился непонятно, сознаю… но переключитесь с ближнего на дальний в сильный снегопад — поймете о чем я.
Фара дальнего света теперь обладает встроенным габаритом, вроде бы мелочь, а мне чтоб лампочку перегоревшую в штатном габарите на «шахе»поменять, необходимо будет снять подкрылок, отпилить болгаркой насмерть заржавевший подфарник (там все винтики в заклепки превратились) и заменить ее всборе с подфарником 🙂
Касательно оргстекла вместо настоящего, были опасения что быстро исцарапается- поликарбонат один из самых лучших материалов для фар, еще при изготовлении фары, когда исправлял косяки на стеклах шкурил их шлифмашинкой, как как руками довольно-таки трудно устранить даже неглубокие дефекты. Полируются любым автомобильным абразивным полиролем за пол-часа, так что даже если их и придется полировать раз в пол-года — я не расстроюсь.
Сразу составил список необходимых доработок на будущее: стеклопластиковые основания для модулей ближнего света, изменение коммутации таким образом чтобы при включении дальнего света не гас ближний (думаю через диодик релюхи дальнего и ближнего света соединить), поэффективнее использовать место внутри фары ближнего света — например неоновое кольцо белого цвета для компьютерных вентиляторов воткнуть как габарит, может «ангельские глазки» сделать из прозрачного стержня для жалюзи или гибкого светящегося шнура, может поворотник внутрь перенести… Найду время- поставлю хелловские электрокорректоры, которые остались от распотрошенных фар, благо схему подключения уже нашел. Если честно, то вообще-то на данном этапе на счет дизайна даже не заморачивался, основной задачей было сделать надежные и функциональные фары, что у мне вроде-бы удалось:) Буду рад если данная статья принесет какую-то пользу и Вам.
Особенности фар на ВАЗ 2106 и схемы подключения передних и задних фонарей
После 30 лет производства в 2006 году с конвейера сошел последний экземпляр популярного в СССР автомобиля ВАЗ 2106. «Шестерка», как и предыдущие модели Жигулей, создавалась на базе «Фиат», автомобиль имел аналогичную конструкцию оптики, которая располагалась в обновленном блоке. Штатные фары ВАЗ 2106 сегодня не выпускаются, им на замену пришли альтернативные источники света, новые лампочки и стекла.
Какие фары используются на ВАЗ 2106
Головная оптика на ВАЗ 2106 представляет собой блок, в котором расположены две фары: дальний свет и ближний. Лампочка ближнего света установлена ближе к краю кузова. Элементы имеют раздельное подключение и переключаются механически через кнопку или рычаг в салоне. Штатно для Жигулей использовались галогеновые лампы с цоколем Н4 на 12 Вольт, мощностью 60/55 Вт.
Галогеновые лампы остаются самыми востребованными и сегодня, многие при замене используют современные образцы оптики от Бош или Осрам. Следует учитывать, что согласно правилам эксплуатации освещения для ВАЗ 2106 в фары можно устанавливать только галогеновые лампы.
Биксенон
Многие водители решаются на замену штатных галогеновых ламп на современные биксеноны. Главное отличие стандартной ксеноновой от биксеноновой лампы в том, что биксенон используется для дальнего и ближнего света, меняя яркость и длину светового потока в зависимости от угла наклона защитной шторки в блоке фары.
При монтаже ксеноновой лампы потребуется переоборудовать корпус фары и установить блок розжига. Принцип работы основан на свечении газовой смеси после поступления высокочастотного импульса, в конструкции нет стандартной нити накаливания.
Ксеноновые лампы более практичны в сравнении с галогенными, имеют увеличенный на 200 % срок эксплуатации, дают ровный белый свет, приближенный к дневному, термоустойчивы.
Тюнинг предполагает замену как всех четырех ламп головного освещения, таки и установку двух комплектов. По уровню освещения две биксеноновых фары обеспечивают весь спектр освещения автомобиля. Рассеиватель покрывают хром-краской.
Светодиодные лампы
Как альтернативу ксенону используют светодиодные блоки. Для комплектации ВАЗ самыми востребованными считаются комплекты Sho-Me G1.2 H4 30W. В корпус фары монтируются по три блока светодиодов, которые обеспечивают головное освещение. Преимущество светодиодных фар в сравнении со штатной оптикой:
Главным преимуществом светодиодного освещения перед ксеноновым остается качество. Луч дальнего света не ослепляет водителей встречного транспорта, легко корректируется. Из недостатков светодиодов отмечают высокое энергопотребление.
Стекла
При переоборудовании заводских блоков фар вместо каленых, тяжелых стекол используют акриловые или поликарбонатные элементы. При выборе следует учитывать диаметр нового стекла, подгоняя его под размер штатных блоков.
Акриловые фары изготавливаются путем термоусадки, используя в качестве матрицы старое стекло. Минимальная толщина новой фары из оргстекла — 4 мм. Преимущества акрилового блока — низкая стоимость, возможность изготовить в мастерской. К недостаткам относится быстрый износ детали. Акрил быстро покрывается микротрещинами после удара гравием, вылетевшим из под колес впереди идущего транспорта, теряет прозрачность после перегрева. Рекомендуется дополнительно защищать фары бронированной пленкой.
Поликарбонатные фары в два раза легче, чем стекло, отличаются повышенной стойкостью к механическим повреждениям. В сравнении с акриловыми, поликарбонатные стекла не мутнеют со временем и не теряют светопропускной способности, устойчивы к перепадам температуры.
Неисправности и ремонт фар
Неприятной особенностью фары на ВАЗ остается постепенное снижение качества света. В 70 % случаев водители замечают, что лампы перестали нормально светить, когда стекло на фаре уже помутнело на 30 — 40 %. Помутнение колбы на галогеновой лампе — вторая причина снижения освещенности. Если в автомобиле перестали гореть лампы габаритов, головного освещения, причин может быть несколько:
На шестерку устанавливается трехрычажный переключатель для регулировки головного освещения. Если западают и не фиксируются рычаги — деталь необходимо заменить.
Как разобрать фару
Разбор проводится за 10 минут. Стекло приклеено к отражателю, необходимо разогреть герметик, который держит по периметру блок, затем плоской отверткой или ножом поддеть стекло и вынуть элемент. Установка стекла проводится на мягкий клей в обратном порядке.
Некоторые водители греют фару феном, лампой, на паровой бане. Если использовать лампу есть вероятность перекалить стекло. Акриловые детали могут дополнительно помутнеть, если температура превысит 70 градусов.
Замена лампочек
Замена лампочек ближнего света начинается с демонтажа облицовки передней фары. Пластиковую накладку необходимо поддеть отверткой и снять с посадочного места. Блок расположен ближе к краю автомобиля, проводится по этапам.
Перед началом любых работ, связанных с заменой ламп, проверкой электропроводки, ремонтом фары необходимо снять минусовую клемму с АКБ:
Установить новую деталь и провести сборку фары в обратном порядке. После монтажа нового элемента обязательно провести коррекцию геометрии светового луча.
Корректор фар и ремонт
Корректор светового потока, или проще — корректор фар, позволит отрегулировать головное освещения если у автомобиля изменился дорожный просвет за счет нагруженного багажника. В этом состоянии автомобиль наклоняется назад, свет дальних фар теряет корректировку, слепит водителей встречного транспорта и не освещает первые 10 метров перед авто. Свет ближних ламп плохо освещает обочину, рассеивается.
Корректировка проводится вручную, деталь позволит опустить световой луч вниз при загруженном багажнике и выровнять пучок для нормального режима. Для ВАЗ 2106 предусмотрен вариант использования электрокоррекоров. Регулировка положения отражателя проводится через сервопривод, который через червячную передачу меняет угол наклона отражателя.
Очистка оптики
Несмотря на то, что внутренний блок фары защищен водоустойчивым корпусом, дополнительными прокладками и герметически заклеен, чистить оптику необходимо как снаружи, так и внутри. Внешняя очистка, полировка, нанесение защитного лака проводится достаточно часто и не требует демонтажа рассеивателя.
Внутреннее очищение необходимо проводить не реже 1 раза в 6 месяцев, желательно при замене лампочки.
Очистить от пыли внутренние части можно с помощью неабразивных средств, не содержащих спирт. Чаще используют мицеллярную жидкость для снятия лака. Необходимо вытащить лампу, залить в блок разбавленную, в соотношении 1:1, жидкость и простую воду и хорошо встряхнуть блок. Промыть чистой водой, высушить.
Если акриловые стекла потеряли прозрачность, используют полировку и лакирование.
Электрика фар
Электрическая схема подключения ламп на ВАЗ 2106 отличается простотой и надежностью. В схеме использованы только необходимые элементы цепи с минимумом датчиков и предохранителей. Проверка подачи питания проводится через прозвон электропровода вольтметром, если лампочка, реле и предохранители работают корректно, но освещение дороги отсутствует.
В электросхему фар для Жигулей входят следующие элементы:
Подрулевой переключатель
Переключение ближнего света на дальний водитель проводит самостоятельно, через подрулевой переключатель. При этом сначала необходимо включить кнопку наружного освещения. Если наружное освещение неактивно, водитель может использовать дальний свет кратковременно, потянув на себя рычаг переключателя. Фары дальнего света мигают за счет того, что контакт переключателя запитан напрямую от замка зажигания.
Подрулевой переключатель крепится через хомут к кронштейну рулевой колонки и имеет три режима работы: ближний, габариты, дальний. Основной неисправностью в работе тубуса считается оплавление, окисление или перегорание контактов, трещина в корпусе.
При ремонте необходимо разбирать рулевую колонку, прозванивать проводку и просматривать контакты.
Реле фар
В электрической сети Жигулей используется реле типа 113.3747–10, на более ранних марках установлены реле ГОСТа РС-527. Блоки расположены в моторном отсеке на брызговике справа. Реле ближнего и дальнего света имеют одинаковые параметры и характеристики:
Замыкание контактов происходит в момент включения оптики. Ремонт реле на ВАЗ 2106 не проводят, элемент простой и дешевый, замена проводится самостоятельно и занимает до 15 минут.
Настраиваем автоматическое включение фар
Для Жигулей «шестерки» не предусмотрено наличие дневных ходовых огней. С 2010 года каждый автомобиль в РФ может ездить только с включенными ДХО или фарами ближнего света при их отсутствии. Если ДХО включается автоматически при заводе мотора, то включать ближний необходимо самостоятельно. Многие автомобилисты проводят минимальное переоборудование электросхемы, чтобы ближний свет включался автоматически после завода двигателя и выключался при работающем моторе после того, как поднят ручной тормоз.
Есть несколько способов автоматизации ближнего света. Можно включить реле ближнего света в электросхему генератора, для этого используются дополнительные реле, которые размыкают и смыкают цепь в зависимости от работы генератора. Есть вариант установить дополнительный разъем, срабатывающий от работы датчика масла.
Задние фары
Задний фонарь на Жигулях состоит из четырех ламп, расположенных в одном корпусе:
Независимо от того, какую лампу необходимо поменять, габарит или стоп, все лампочки снимаются с задней фары ВАЗ 2106 одинаково.
Рассеиватель, перед тем как его затягивают гайкой, всегда устанавливается в блок-фару снизу и только затем прижимается рукой по всей площади.
Фары ВАЗ 2106: правила установки и эксплуатации
Автомобиль ВАЗ 2106, который простоял на конвейере ни много ни мало 30 лет, относится к числу наиболее востребованных транспортных средств среди когда-то советских, а впоследствии российских автолюбителей. Как и большинство первых моделей ВАЗ, «шестёрка» создавалась в тесном сотрудничестве с итальянскими конструкторами. Шестая модель ВАЗ представляла собой обновлённую версию 2103, вследствие чего имела близкую к ней оптику: единственным внешним отличием стало изменённое обрамление фар. В чём состоят особенности передней оптики ВАЗ 2106 и как придать актуальность фарам «шестёрки»?
Какие фары используются на ВАЗ 2106
Учитывая то, что производство ВАЗ 2106 окончательно прекратилось ещё в 2006 году, легко предположить, что многим деталям и элементам конструкции автомобиля, который продолжает активно эксплуатироваться российскими автолюбителями, может потребоваться замена. В полной мере это касается фар: заводская оптика ВАЗ 2106 в большинстве случаев свой ресурс исчерпала, но она достаточно легко заменяется новыми, более актуальными составляющими, прежде всего альтернативными лампами и стёклами.
Лампы
Штатные лампы чаще всего заменяют биксеноновыми или светодиодными.
Биксенон
Использование ксеноновых ламп сегодня принято считать одним из наиболее совершенных вариантов наружного освещения как импортных, так и отечественных автомобилей, в том числе ВАЗ 2106. Колба ксеноновой лампы заполнена газом, который и создаёт свечение после того, как на электроды будет подано высокое напряжение. Розжиг и штатная работа ксеноновой лампы обеспечиваются специальными электронными блоками, вырабатывающими напряжение требуемой величины. Биксеноновая технология отличается от ксенона тем, что предусматривает ближний и дальний свет в одной лампе. В числе преимуществ ксенона перед другими типами автомобильного освещения чаще всего упоминается долговечность таких ламп, их экономичность и эффективность. Недостаток ксенона — высокая стоимость.
При установке биксенона на ВАЗ 2106 можно заменить как все четыре фары, так и две из них, например, наружные (т. е. ближний свет). Чтобы почувствовать разницу между штатной и вновь установленной оптикой, чаще всего бывает достаточно двух биксеноновых ламп: уровень освещения становится таким, что отпадает необходимость покупать ещё один довольно дорогой комплект.
Светодиодные лампы
Ещё одной альтернативой стандартной оптике ВАЗ 2106 могут быть светодиодные лампы. По сравнению со штатными лампами «шестёрки» светодиодные более виброустойчивы и часто имеют влагозащищённый корпус, что позволяет довольно успешно эксплуатировать их в плохих дорожных условиях. Светодиодные лампы гораздо дешевле биксеноновых, а отработать могут весь срок службы автомобиля. Недостаток этого типа ламп — высокое энергопотребление.
Один из наиболее востребованных типов светодиодных (LED) ламп для ВАЗ 2106 — Sho-Me G1.2 H4 30W. Долговечность и высокая функциональность такой лампы достигается за счёт использования трёх неподвижно вмонтированных в корпус прибора светодиодов. По степени яркости лампа не уступает ксенону, использование Sho-Me G1.2 H4 30W является экологически безопасным, генерируемый луч света не ослепляет водителей встречного транспорта, т. к. направлен под углом.
Стёкла
Вместо заводских стёкол можно использовать, например, акрил или поликарбонат.
Акриловые стёкла
Некоторые владельцы автомобилей ВАЗ 2106 предпочитают устанавливать вместо штатных стёкол фар акриловые. Такие фары достаточно часто изготавливаются в частных мастерских с использованием термоусадки. Для этого, как правило, снимается гипсовая матрица со старого стекла и по ней с помощью самодельных приспособлений отливается новая фара из акрила (который представляет собой не что иное, как оргстекло). Толщина акриловой фары обычно 3–4 мм. Автолюбителю такая фара обойдётся гораздо дешевле, чем стандартная, но в процессе эксплуатации может довольно быстро помутнеть и покрыться трещинами.
Поликарбонат
Если владелец «шестёрки» выбрал в качестве материала для стёкол фар поликарбонат, он должен учитывать, что:
Неисправности и ремонт фар
В процессе эксплуатации владелец ВАЗ 2106 не всегда замечает, что свет фар постепенно становится всё более бледным, заставляя водителя присматриваться к дороге. Причина — неизбежное через определённое время помутнение колбы лампы, поэтому специалисты рекомендуют взять в привычку регулярную замену ламп передних осветительных приборов. Если в автомобиле не горят отдельные лампы или фонари, это может быть следствием:
Если не переключается дальний или ближний свет, то, скорее всего, вышло из строя реле дальнего или ближнего света или окислились контакты подрулевого переключателя. В обоих случаях, как правило, требуется замена — соответственно, реле или переключателя. Заменить трёхрычажный переключатель необходимо и в том случае, когда не фиксируются или не переключаются его рычаги.
Как разобрать фару
Чтобы разобрать фару ВАЗ 2106 (например, для замены стекла), необходимо разогреть герметик по её периметру феном, после чего тонкой отвёрткой или ножом вынуть стекло. Фен — удобный инструмент в этом случае, но необязательный: некоторые разогревают фару на паровой бане или в духовке, хотя при этом существует риск перекалить стекло. Собирается фара в обратном порядке — наносится слой герметика и стекло аккуратно устанавливается на место.
Замена лампочек
Для замены лампы фары ВАЗ 2106 необходимо:
Сборка конструкции после замены лампы выполняется в обратном порядке.
Поставил откровенно китайские лампочки Филипс 100\90W, 250 руб. за одну. Три дня езжу — пока ничего не лопнуло и не сгорело. Светит лучше старых, без всяких отклонений. Чуть сильнее бьёт по глазам встречке на загруженной машине, но не слепит. Лучше стало светить после замены отражателей — взял безымянные, 150 руб. штука. В сумме с туманками свет вполне терпимый стал теперь.
