Замена жиклеров в газовой плите: назначение, устройство

С вещами, которые послужили долго и стали привычными, рачительному хозяину расставаться тяжело, не правда ли? Если вы приобрели новую газовую плиту, а прежняя ещё работоспособна, то, согласитесь, рациональнее отвезти её на дачу, где она ещё много лет прослужит.

Для перевода на баллонный газ понадобится всего лишь замена жиклеров в газовой плите. Это, имея навыки ремонтных работ, совсем не сложно выполнить самостоятельно, так что можно сэкономить и на покупке, и на вызове мастера. Для чего нужна замена и как она делается мы подробно рассмотрим в нашей статье. Приведем пошаговые инструкции, снабдив их наглядными фото и полезными видеороликами.

Назначение и конструкция жиклеров

Из трёх существующих в газовой плите систем, газовая система, состоящая из запорных кранов, трубопроводов, горелок и конфорок, является базовой.

Независимо от модели плиты состав её компонентов одинаков, и в комплексе они служат для транспортировки подаваемого на плиту газа, смешению его с воздухом (для насыщения кислородом), дозированной подачи к отверстиям рассекателя. На газовом пути за дозировку и напор газа отвечают запорный кран и сопло горелки, иначе называемое форсункой или жиклером.

Принцип работы и устройство форсунки

Газ, подаваемый на конфорку газовой плиты (устройство, где происходит образование газовоздушной смеси), может быть разного типа – природным (метаном) или сжиженным (баллонным – пропаном).

Для эффективной, стабильной работы газовой плиты смешение газа и подача на рассекатель конфорки должны осуществляться равномерно, с определенный скоростью. Для этого в конструкции газовой горелки имеется важная деталь – жиклер.

Чтобы при работе конфорки не выделялись продукты горения, вредные для человека, не коптилась посуда, в горелки газовых плит устанавливают соответствующие типу газа форсунки. Слева – пламя при соответствии жиклёра типу используемого газа, слева – сопло не соответствует типу применяемого газа

Рассмотрим подробнее, что же такое жиклеры в бытовой газовой плите. Это деталь в составе горелки, предназначенная для того, чтобы газ поступал в конфорку с соответствующим давлением в нужном объёме. Для этого в форсунке сделано калиброванное проходное отверстие, определяющее параметры газовой струи, отвечающие условиям, заданным производителем.

Эти условия соотносятся с оптимальной мощностью газовой плиты, определяемой максимально полным сгоранием потребляемого газа, указываемой производителем среди технических характеристик оборудования.

Диаметр и резьба форсунок

Форсунки имеют болтообразную форму, снабжены наружной резьбой и головкой с шестигранным шлицем. Пропускное отверстие (сопло), расположенное в центре детали, имеет диаметр, рассчитанный соответственно типу газа, его давлению, а также способу подачи газо-воздушной смеси и мощности конфорки.

Для баллонного газа диаметр сопла (при одинаковой конструкции и мощности горелок) нужен немного меньше, для природного – чуть больше.

Если на плиту, подключенную к баллонному газу, установить жиклеры для природного газа, напор поступающего в горелку газа будет больше, воздуха (и кислорода) будет захватываться меньше, языки пламени будут шумные и длинные, иметь оранжевый цвет и коптить. В таком случае ситуацию можно изменить лишь заменой жиклеров на детали с меньшим диаметром сопла.

В зависимости от мощности горелок для газовой плиты применяются форсунки с разными диаметрами сопел. Максимальный диаметр у жиклеров духовки и большой конфорки

В большинстве моделей шестигранный шлиц разных жиклеров имеет один типовой размер, поэтому для откручивания заменяемой детали разных плит нужен ключ 7 мм.

Различными в жиклерах являются диаметры отверстий, шаг резьбы и длина детали (для природного горючего – длина короче, для сжиженного – длиннее). Размеры диаметра канала выбиваются на головке детали (в сотых долях мм, гораздо реже маркировка бывает в мм).

Таблица с рекомендуемыми средними диаметрами сопел, используемых в большинстве модификаций газовых плит для разных типов применяемого газа

Жиклеры относятся к сменным деталям. При продаже плит, на них, как правило, установлены форсунки, предназначенные для природного газа. В комплектующие многих современных моделей плит на газе входят и сопла, предназначенные для переключения их на баллонный газ. Если этого нет, то набор жиклеров можно приобрести отдельно там же, в специализированных магазинах, либо через интернет.

Форсунки изготавливают из латуни. Она является термически стойкой, долговечной и устойчивой к коррозии. Во время работы нагреваются незначительно. В плитах старого образца вертикальные форсунки изготавливались из латуни, а основание, в которое они ввинчивались, – из алюминиевого сплава. Поэтому при замене или очистке сопла необходимо быть осторожным, чтобы не повредить резьбу.

Если утеряны документы на агрегат, определение резьбы жиклера газовых плит при покупке деталей на замену может вызвать некоторое затруднение. Однако определить шаг резьбы форсунок большинства плит не сложно, так как существует только два значения – 0.75 и 1.0 мм.

До 2009 года жиклеры для плит производились с шагом резьбы – 1 мм. В большинстве новых плит, выпускаемых с 2009 г., установлены форсунки с резьбой – 0,75 мм. Для определения размера достаточно приложить к резьбе линейку с отчетливо видимыми миллиметровыми делениями.

Приложив линейку к резьбе, смотрим, совпадает ли её шаг с миллиметровыми рисками линейки, или расстояние между витками меньше

При переводе плиты на газ из баллона заменяют не только форсунки. Заменяют и газовый редуктор.

Популярные неисправности форсунок

Обычно жиклеры служат долгое время. Их замена требуется при переходе на иной тип газаили в случае заводского брака. Чаще возникает необходимость очистки их от копоти и засорения.

С засорением форсунок связаны следующие проявления:

Замена отдельной форсунки требуется в случае, если на конфорке происходит настолько интенсивное горение газа, что языки пламени отрываются от рассекателя. Такое бывает в случае заводского брака. Если наблюдается аналогичная картина на всех конфорках, стоит проверить редуктор.

Инструментов для работ, связанных с форсунками, понадобится немного: набор рожковых и накидных ключей, крестовая отвёртка, тонкая игла (лучше укрепить на торец карандаша), проволочка или леска. Для очистки также пригодится мыльный раствор или иное жидкое средство, которым моют посуду. Абразивы использовать нельзя!

Чаще всего нужны ключи:

Однако, поскольку конструкции плит различны, понадобиться могут и другие ключи. Поэтому рациональнее запастись их полным набором.

Рекомендации по чистке жиклера

Чаще всего форсунки не требуется снимать для очистки. Достаточно снять конфорки. В некоторых моделях демонтировать придется также крышку варочного стола и другие детали.

Для начала попробуйте очистить отверстие жиклера без его демонтажа.

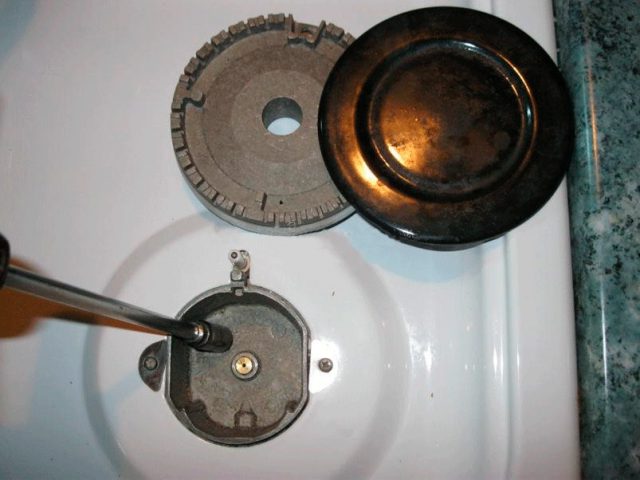

Во многих моделях газовых агрегатов добраться до жиклера варочной части достаточно просто. Для этого достаточно снять конфорку

Отверстие сопла узкое, для его очистки используйте леску, медную проволоку или иглу. Иглу нужно просто прокручивать пальцами вокруг её оси. После того, как игла углубилась, перед ее выемкой включают подачу газа и вынимают иголку. Струя газа выдувает пыль из отверстия наружу. Нескольких секунд хватит для продувки.

Если чистка не удастся на месте, форсунку следует извлечь, прочистить и промыть. Установить на место после просушивания.

Инструкции по замене жиклеров плиты и духовки

Далее рассмотрим подробный инструктаж по замене форсунок на плите, а также духовке.

Инструкция #1 — замена форсунок варочной плиты

Далее о том, что делать и как, чтобы заменить на газовой плите форсунки. Поскольку конструкции газовых плит различаются, рассмотрим несколько наиболее типичных вариантов. В конструкциях новых модификаций доступ к соплам облегчен (достаточно снять конфорки). Интерес представляют иные распространённые модели.

По устройству горелок некоторые модели плит «Гефест» и «Дарина» похожи. Чтобы заменить форсунки варочной части плиты Гефест, выполняют последовательно ряд шагов.

Шаг 1. Снимают решётку с плиты, демонтируют все конфорки.

Чтобы добраться к системе разводки газа плиты Дарина, с двух сторон вставляют между верхней панелью и корпусом упоры, вдавливают их пальцами

Шаг 2. Открутив винты крепления, снимают (приподнимают) верхнюю панель. У «Дарины» имеются защёлки, которые освобождаются специальными упорами из комплекта плиты.

Шаг 3. Чтобы освободить горелку, крестовой отверткой вывинчивают два винта, фиксирующие ее конструкцию.

Фиксатор газовой трубки к крану газа представляет собой пластинчатую скобку, которую снимают для отсоединения трубки при замене форсунки

Шаг 4. Используя отвертку с плоским шлицем, снимают фиксатор (изогнутую пластинку) со стороны рукоятки крана, освобождая трубку, подающую газ на горелку. Отводят трубку в сторону.

Шаг 5. Открепляют второй конец трубки от посадочного места, удалив пальцами или с помощью пассатижей (в «Гефесте»)/отвертки (в «Дарине») фиксирующую пластину.

Снятие фиксирующей пластины в газовой плитке «Гефест» (верхний ряд), местонахождение дальних форсунок (внизу слева). Цифрами обозначены: 1 – траверса; 2 – посадочное место; 3 – сопло; 4 – уплотнительное кольцо; 5 – фиксирующая пластина; 6 – алюминиевая газовая трубка

Шаг 6. В плите «Гефест» торец газовой трубки соединяется с форсункой через переходной конус (на трубке под конусом установлено уплотняющее кольцо). Накидывают на шестигранную площадку конуса ключ (на 14), для того, чтобы удерживать и не повредить трубку при откручивании, вторым ключом (на 8) вывинчивают сопло.

Шаг 7. Открутив старую форсунку, заменяют её новой, смазав резьбу графитовой смазкой. Заменяют также уплотняющее кольцо, что удобно проделать с помощью спички. Используют для закручивания ключ на 7.

Жиклеры легко обнаруживаются на окончании газопроводящих трубок. Плоской отверткой подцепляют крепления из квадратных скобок. После отщелкивания крепежной пластины трубку с соплом отводят в сторону и жиклер заменяют Кольцо уплотняющей прокладки форсунки. В новый жиклер лучше установить новое колечко из ремкомплекта, покрыв его соответствующей смазкой

Шаг 8. Собирают весь узел в обратном порядке.

Аналогичную операцию проделывают для остальных горелок варочного стола.

Пользуясь тем, что верхняя часть агрегата вскрыта, производят очистку ее от мусора и грязи. Кроме замены форсунок, в плитах могут заменяться и винты для регулирования малого расхода газа (или малого пламени). Ими регулируется пониженная подача газа, достаточная для того, чтобы при минимальном поступлении газа пламя на горелке не затухало.

Регулировочные винты малого пламени установлены на кране подачи газа. Добраться до них можно, сняв переднюю панель (на фото место панели справа). Для регулировки используют отвертку с подходящим шлицем

Заменив жиклеры, проверяют их действие, если необходимо, то регулируют винтами процесс горения малого пламени.

После выполнения замены форсунок, регулировки величины малого пламени и подачи воздуха, а также очистки внутренностей плиты собирают варочную часть в обратном порядке.

Инструкция #2 — замена жиклеров духовки

В конструкциях разных моделей плит количество горелок и их расположение бывает различным. Так в духовках может быть одна (внизу) или две (верхняя для гриля и нижняя) горелки. В современных духовках горелки чаще ориентированы вдоль плиты (продольно), и жиклеры закреплены на задней стенке. На старых плитах подача газа выполняется слева (боковая ориентация), и жиклеры также размещены на левой стороне духовки.

Для того, чтобы добраться до сопла верхних горелок, снимают дверцу, отвинчивают и удаляют решетку, прикрывающую горелку, отвинчивают винт, крепящий горелку к каркасу. Потянув горелку на себя, ее аккуратно извлекают из духовки, после чего становится видна форсунка. В некоторых моделях, чтобы извлечь горелку, необходимо отсоединить наконечник термопары.

В газовой плите Индезит газ на горелку духовки подается со стороны задней панели. Там же устанавливается жиклер Местоположение сопла горелки открывается после ее снятия. Жиклер часто “прикипает”, поэтому выворачивать его требуется особо осторожно, чтобы не сломать конструкцию газовой системы

Сопло выкручивают с помощью торцевого ключа. Установив новую деталь, выполняют сборку оснастки духовки в обратном порядке. Если сопло без приложения большого усилия из этого положения выкрутить не удается, то к нему добираются с задней стороны плиты.

В некоторых моделях доступ к нижним горелкам открывается из пространства нижнего технического ящика. В других – из духовой камеры, как например, в плите «МОРА», замену жиклера которой приведем в качестве иллюстрации.

Доступ к продольно расположенной нижней горелке плиты MORA возможен из духовой камеры. Для демонтажа снимают нижнюю решетку дна Отвинченную горелку не позволяет вынуть зафиксированный на той же скобе наконечник термопары. Для отсоединения его необходимо открутить гайку

Горелка установлена в продольном положении. Крепится к плите с помощью изогнутой железной полосы двумя винтами. К этой же полосе прикреплена термопара.

Горелку можно снять только после отсоединения наконечника термопары. Вынимается она вместе с железной полосой.

Открутив гайку, термопару отодвигают. Отсоединенную горелку, потянув на себя, извлекают из камеры духовки и получают прямой доступ к форсунке

Последовательность замены жиклера при боковом положении горелки может быть сложнее.

Рассмотрим пошаговую инструкцию по замене далее:

Шаг 1. Открываем нижнюю дверцу ящика плиты до упора, получая возможность полностью открыть дверку духовки.

Шаг 2. Открываем дверцу духовки до предела. Чтобы извлечь горелку, убираем пол духовочной камеры, потянув на себя сквозь прорезь.

Шаг 3. Вывинчиваем два фиксирующих горелку винта. Снимаем горелку.

Шаг 4. Теперь можем увидеть слева в стене форсунку. Хорошо, если она не прикипела и не нужно для выкручивания прилагать большое усилие. Если так, жиклер удаляем и заменяем уже на этом этапе.

Освободив горелку от “привязки” к днищу камеры, ее извлекают из плиты. Слева внизу открывается доступ к гнезду жиклера

Шаг 5. Если жиклер прикипел, то оставляем его. Демонтируем левую стенку плиты. Для этого понадобится отвернуть фиксирующие винты.

Шаг 6. Сняв стенку, обнажаем газовую магистраль, идущую к горелке. В самом низу газовой трубы имеется гайка на 17, которую без особого труда можно открутить ключом.

Шаг 7. Отводим в сторону газовую трубу с гайкой и отсоединяем от плиты корпус-держатель форсунки.

Шаг 8. Смазываем прикипевшее сопло WD-40 или другим подходящим средством, выжидаем, пока оно подействует, и вывинчиваем жиклер.

Сняв боковую стенку плиты, получают доступ к корпусу сопла горелки духовки, который зафиксирован на каркасе двумя винтами Корпус жиклера зафиксирован на каркасе газовых плит двумя винтами. Другим концом корпус соединяется накидной гайкой с газовой трубкой

Шаг 9. Устанавливаем в корпус новый жиклер и производим сборку всех ранее снятых деталей, не забывая установить новое уплотняющее кольцо.

Источник

В чем разница жиклеров для баллонного и природного газа

Большинство газовых плит способно работать как от природного, так и от сжиженного газа. Для этого производитель снабжает устройства двумя видами жиклеров. Обычно бытовая техника изначально настроена на присоединение к газовой магистрали. Чтобы переделать ее под баллонный газ, следует поменять форсунки. Если этого не сделать, плита будет некорректно работать, что опасно для пользователей.

Как перевести газовую плиту на баллонный или природный газ

Из центральной системы газоснабжения на кухню поступает природный газ, как правило, NG G20, который подается в устройство под давлением 20 мбар. Для баллонов используют сжиженный газ, наиболее распространен LPG G30. Он поступает в устройство под давлением 50 мбар. Горение газовоздушных смесей не одинаковое из-за различия в составе и давлении. Для выравнивания пламени и предотвращения появления копоти в горелках устанавливают жиклеры определенных размеров.

Жиклер (форсунку или сопло) изготавливают обычно из бронзы или латуни. Он выглядит как болт с резьбой, но только с внутренним отверстием, через которое подается топливо. Чем оно больше, тем больше газа через него поступает. На торце форсунки выбивают цифры, которые обозначают диаметр отверстия в сотых долях миллиметра. Например, число 75 означает, что диаметр отверстия составляет 0,75 мм, а число 115 соответствует диаметру 1,15 мм.

Размер отверстия зависит от типа газа и мощности конфорки. Так как давление у сжиженного и природного газа неодинаковое, для них разработаны разные наборы форсунок. Для баллонного газа используют жиклеры с меньшим диаметром, так как давление его выше, чем у природного.

Каждая горелка (малая, средняя, большая, духовка) имеет свой жиклер, которому соответствует номер, определенный производителем. Чем горелка меньше, тем ниже ее мощность. Для ее работы необходимо меньше газовоздушной смеси, а это значит, что диаметр отверстия должен быть небольшим.

Справка. Жиклеры разных производителей могут различаться формой, конфигурацией и диаметром внешней резьбы.

Замену форсунок производят, если необходимо перевести газовую плиту с природного газа на сжиженный и наоборот. Но это не единственная причина. Жиклеры меняют, если:

Эти признаки говорят о том, что в газовой плите стоят неподходящие сопла. Когда техника работает некорректно, рекомендуют заменить не одну форсунку, а весь комплект. При переходе на баллонный газ это даже необходимо.

Отличия форсунок для природного топлива от форсунок для баллонов следующие:

Обычно производители снабжают бытовую технику двумя видами форсунок. Но если их нет или устройство приобреталось давно, жиклеры можно приобрести в магазине или заказать на сайте производителя.

Перед покупкой необходимо определить, какой диаметр отверстия нужен. К выбору форсунок под баллонный или природный газ важно подойти ответственно, так как от этого зависит безопасность пользователей. Когда газ из жиклера идет криво, часть его скапливается под варочной панелью. Это может привести к взрыву. В техническом паспорте к бытовой технике содержатся данные о жиклерах для центрального газоснабжения и баллона. Если он был утерян, его можно найти в интернете, указав марку устройства.

Не рекомендуется самостоятельно переделывать размеры отверстия жиклеров (пытаться их рассверлить или уменьшить). Это опасно.

Соотношение диаметров отверстий (в мм) к различному типу топлива приведены в таблице.

При переводе плиты на сжиженный газ следует учесть, что не только меняют форсунки, но и устанавливают редуктор. С его помощью регулируют давление поступающего топлива.

В чем принципиальная разница между жиклером для баллонного и природного газа

Основная разница жиклеров для газовой плиты под баллонный газ и природный газ заключается в калибре отверстия. Так как давление сжиженного газа выше, диаметр отверстий меньше.

Необходимые инструменты

Замену жиклеров следует доверить специалистам газовой службы, которые обладают необходимыми знаниями и квалификацией и смогут грамотно отрегулировать подачу газа при переводе на другое топливо. Самостоятельно переделывать газовую плиту не рекомендуется.

Если пользователь решился сменить форсунки своими руками, ему потребуются следующие инструменты:

Как поменять форсунки на газовой плите

Сначала плиту отключают от газа, если она была подключена. После этого действуют по следующему алгоритму:

Изменить современные модели газовых плит под другое топливо проще. Для получения доступа к горелке в них снимают только решетки с конфорками. Затем извлекают наконечники и ставят новые форсунки.

Замену жиклеров в духовке проводят следующим образом:

Если за время эксплуатации жиклер успел прикипеть, откручивают три винта крепления и убирают левую боковую стенку. Ключом на 17 откручивают гайку и отводят трубопровод в сторону. Затем выкручивают два винта, которыми корпус форсунки крепится к стене. Прикипевшую резьбу обрабатывают WD-40 или керосином и откручивают жиклер. На его место устанавливают новый и монтируют духовку в обратной последовательности.

После замены жиклеров плиту подсоединяют к баллону или центральному газоснабжению, используя гибкую подводку. Если технику подключают к газовой магистрали, один конец шланга присоединяют к газовой трубе через сантехнический сгон или штуцер. На резьбу сгона предварительно намывают подмотку по часовой стрелке. В гайку шланга вставляют уплотнительное кольцо. Части соединяют и затягивают с помощью газового ключа. Другой конец гибкой подводки подсоединяют к резьбе выхода плиты, используя при креплении лен или фум-ленту.

Если устройство требуется подключить к баллону, один конец гибкого шланга присоединяют к патрубку плиты через штуцер и закрепляют червячным хомутом. Другой конец крепят к редуктору и также стягивают хомутом. Редуктор подсоединяют к баллону, используя паронитовые прокладки; при этом он должен располагаться горизонтально. Крепеж затягивают с помощью рожкового ключа.

Затем проверяют герметичность подключения. Мыльным раствором промазывают все соединения и пускают газ. Если мыло не пенится, значит, утечек нет. После этого по очереди зажигают газ в горелках. Пламя синего цвета без желтых и красных оттенков свидетельствует о том, что работа сделана правильно.

Меры безопасности при использовании плиты с баллонным газом

Газ – это источник повышенной опасности, поэтому следует соблюдать правила безопасности и меры предосторожности:

Заключение

Жиклеры отвечают за равномерную подачу газовоздушной смеси к горелке. Если они подобраны неправильно, плита начинает коптить, а пламя – гаснуть во время работы, что может привести к аварийным ситуациям. Чтобы этого избежать, производят замену форсунок. Это процесс рекомендуется доверить специалистам, которые сделают все быстро и качественно. При самостоятельной замене важно соблюдать правила безопасности и меры предосторожности.
