Обзор беспроводной системы безопасности Ajax под управлением Hub 2

Оглавление

Об автоматизации рутинных бытовых процессов давно задумались продвинутые энтузиасты-электронщики, паявшие на коленке штучные схемы. Впоследствии появились аппаратно-программные платформы заводского изготовления, позволяющие объединять множество модулей в одну работающую систему, но даже сборка и отладка этого хозяйства требовали серьезного уровня инженерных знаний, желания и времени. Наконец, за дело взялись небольшие и крупные бренды, разрабатывающие готовые решения, которые не требуют особенных знаний для установки и настройки.

Одним из таких решений была система безопасности Ajax, которую мы изучили еще в 2017 году. В тот раз система работала под управлением другого хаба и имела более раннюю версию прошивки.

Такие системы иногда ошибочно называют Умным домом. Это неверно, поскольку в составе Умных домов должны иметься не только датчики и оповещатели, но и управляющие модули. По умолчанию задача таких систем заключается не в управлении пожаротушением, вентиляцией или отоплением, а ограничивается фиксацией и регистрацией событий, а также оповещением пользователей и охранных компаний о происходящих инцидентах.

Ajax прекрасно справлялась с такими задачами, однако не хватало в ней чего-то еще. Это «чего-то» было отмечено как в обзоре системы, так и в комментариях читателей. Теперь, спустя три года, к нам на тестирование поступила новая версия централи, которая получила в своем названии цифру 2 и новую версию прошивки OS Malevich. Вместе с Hub 2 и обновлениями в систему также добавились новые устройства и возможности автоматизации.

Комплектность, конструкция

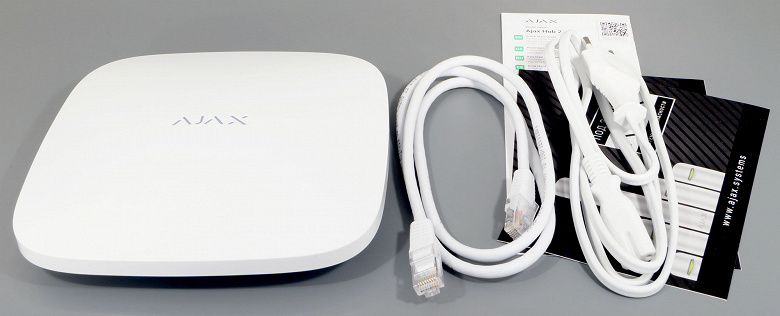

Для тестирования к нам поступили девять упаковок, девять разных устройств. Аккуратно белые коробки с минимумом технических описаний гаджетов.

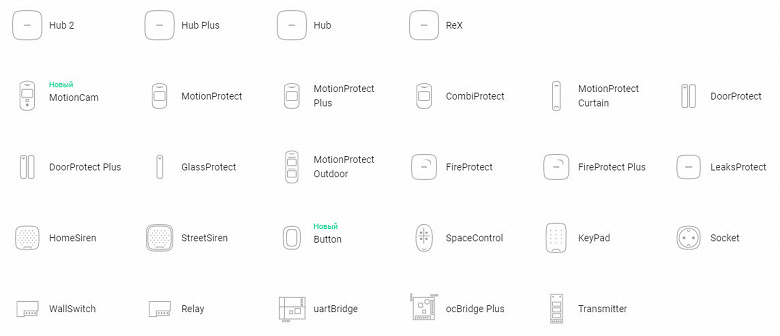

На сайте разработчика предлагаются стартовые комплекты, гораздо более скромные по составу. Впрочем, при желании комплектность можно сделать неприлично огромной: в линейке Ajax имеется 27 устройств, которые можно использовать для защиты любого типа объекта (квартира, дом, офис, производство) и подключать до 150 к одному хабу.

Разумеется, все присутствующие в этом списке гаджеты объединяются в одну систему. Для удобства выбора устройств можно также использовать специальный конфигуратор.

Hub 2

Структура системы не изменилась. Как и прежде, в основе беспроводной системы безопасности Ajax лежит центральный блок, или хаб. Он комплектуется кабелем питания, LAN-кабелем, двумя наклейками и краткой инструкцией по установке. В некоторых регионах хаб дополнительно комплектуется сим-картой.

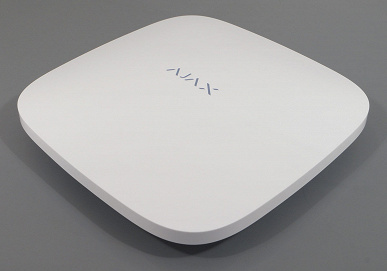

Дизайн второй версии хаба не изменился, мягкие обводы белоснежного корпуса по-прежнему радуют глаз. В продаже имеется также вариант хаба в черном корпусе, который подойдет для строгих интерьеров.

В центре лицевой панели находится логотип Ajax, выполненный из прозрачного пластика, под которым расположена светодиодная подсветка. Ее цвет и тип мигания информируют о текущем состоянии хаба.

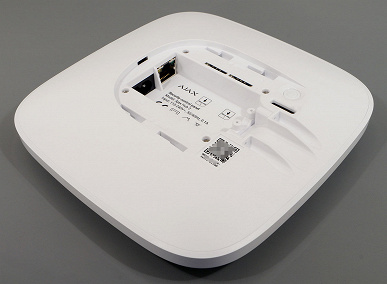

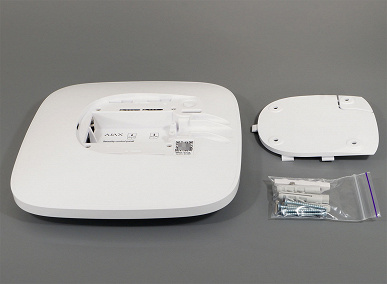

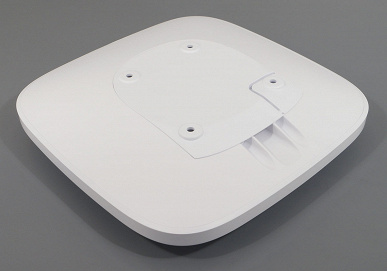

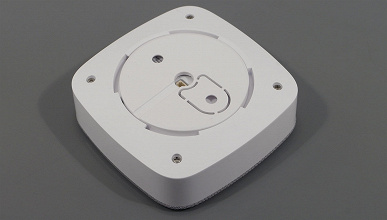

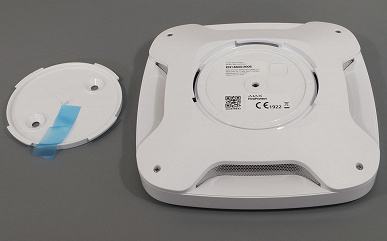

Съемная задняя крышка играет роль крепежной площадки, которая привинчивается к стене, крепежные детали входят в комплект. Под крышкой расположены служебные разъемы и интерфейсы: вход питания, порт локальной сети RJ45 (стандартный разъем 8P8C), а также два слота для SIM-карт формата Micro-SIM. GSM выступает в качестве резервного канала связи, и поможет если проводной интернет по каким-то причинам перестает работать. Например, вследствие сбоя на стороне сотового оператора.

Поддержка GSM также поможет при полном отсутствии проводного Интернета — в таком случае хаб сумеет принять и передать данные через мобильный интернет, причем ему достаточно скорости GPRS. Время переключения между SIM-картами — до четырех минут.

Кстати, здесь же, под крышкой, можно видеть кнопку включения/выключения и специальное углубление, в котором спрятана кнопка тампера. В случае снятия крышки кнопка срабатывает, и пользователю, а также охранной компании, отправляется оповещение о вскрытии корпуса.

Центральный хаб — это фактически компьютер, принимающий и обрабатывающий сигналы с модулей, контролирующий их работу, а также отправляющий модулям команды. Вся эта математика «крутится» на OS Malevich, операционной системе реального времени (RTOS) собственной разработки Ajax. Такие системы используются в лифтах, автомобильных тормозах, баллистических ракетах. Они максимально надежны, ведь если в строго определенное время не сработает механизм, после это действие уже не имеет смысла — случается катастрофа.

Почему не Linux? Ответ прост: операции не должны дожидаться очереди на исполнение. Любая команда обязана обрабатываться мгновенно, как в авиационной технике. Подробнее об операционной системе OS Malevich можно почитать в блоге Ajax, где разработчики описали процесс ее создания живым и доступным языком.

Датчики Ajax полностью беспроводные. Разумеется, каждому из них требуется питание. Ajax использует обычные батарейки, которые можно заменить. Но здесь есть секрет: в отличие от решений многих конкурентов, менять батареи придется крайне редко. В некоторых случаях работа модуля от одной батареи возможна в течение 7 (семи) лет!

Откуда такая цифра? Очень просто (на самом деле — крайне сложно): основная часть энергии батареи тратится на радиосвязь с хабом. Можно ли как-то сэкономить, усовершенствовав эту связь, но не снижая мощность и надежность сигнала? Оказывается, можно.

Связь между хабом и датчиками осуществляется посредством собственной разработки Ajax Systems — шифрованного двустороннего радиопротокола Jeweller. В Ajax решили не использовать Wi-Fi, а сделать своё решение. Jeweller работает на частотах 868,7—869,2 МГц (или 868,0—868,6 МГц в зависимости от региона) и позволяет удерживать соединение на расстоянии до двух километров в условиях прямой видимости. При этом поддерживается шифрование на основе AES, но главное — это саморегуляция мощности сигнала. Двусторонняя связь с центральным устройством позволяет адаптеру модуля определить мощность сигнала, который доходит до хаба. Если сигнал имеет слишком высокую мощность, адаптер снизит ее во избежание ненужного расхода энергии. Также важно то, что датчики и устройства держат связь с хабом не постоянно, а передают информацию о своём состоянии во время опроса. Период опроса настраивается и составляет 12—300 секунд. Передача тревоги хабу всегда происходит мгновенно, ее скорость не зависит от выбранного периода опроса.

Ниже приведены основные технические характеристики нового Hub 2. Эту и другую информацию можно увидеть на страничке продукта, имеется также подробное руководство пользователя.

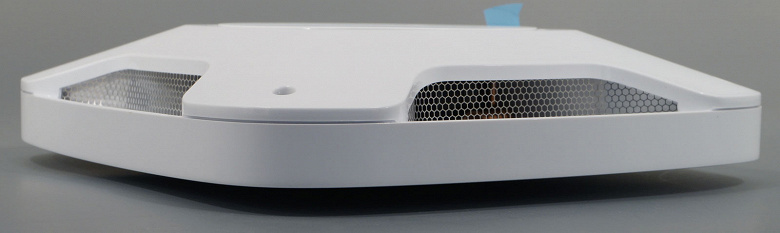

Во время длительной работы хаб почти не нагревается. Наибольший нагрев корпуса происходит в области блока питания, что естественно. Следующие теплоснимки сделаны в помещении с температурой около 27 °C.

Отсутствие нагрева — это чрезвычайно важное свойство для современной электроники, его нельзя недооценивать.

Ajax SpaceControl

Любой прибор нуждается в управлении. Центральный хаб системы поддается ему в полной мере, это делается с помощью фирменного мобильного приложения. Однако мобильное приложение требуется запустить, найти нужную функцию. Долго? Хочется быстрее? А если телефон сел или интернет не ловит? Пожалуйста: карманный брелок для управления режимами охраны. К тому же оснащенный тревожной кнопкой.

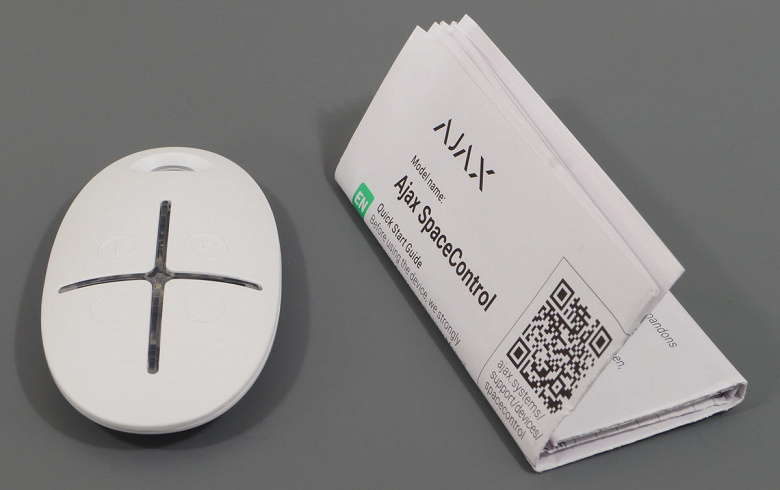

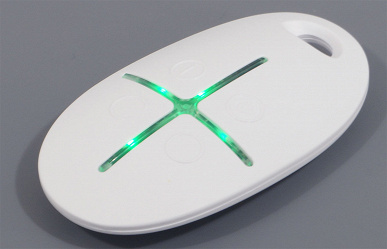

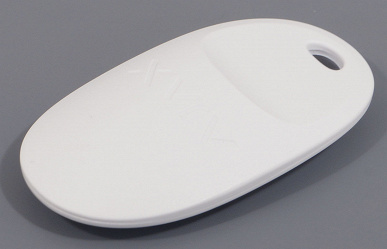

Брелок содержит четыре кнопки, разделенные прозрачной вставкой, которая играет роль индикатора. Этими кнопками осуществляется постановка системы на охрану, снятие с охраны, постановка на ночной режим и включение тревоги. На данный момент изменение функций кнопок не предусмотрено, однако, думается, такая возможность появится в будущем вместе с обновлениями операционной системы хаба. Кстати, кнопку активации тревоги разрешается отключить или выключить реакцию сирены на неё.

Питание брелок получает от сменной трехвольтовой батареи формата CR2032, а мощность передатчика позволяет удерживать двустороннюю связь с хабом на расстоянии до 1300 метров при отсутствии преград. Защищенный радиопротокол Jeweller не дает шансов злоумышленнику осуществить подмену брелка или перехват/дублирование его команд.

Ниже приведены основные технические характеристики устройства. Эту и другую информацию можно увидеть на страничке продукта, имеется также подробное руководство пользователя.

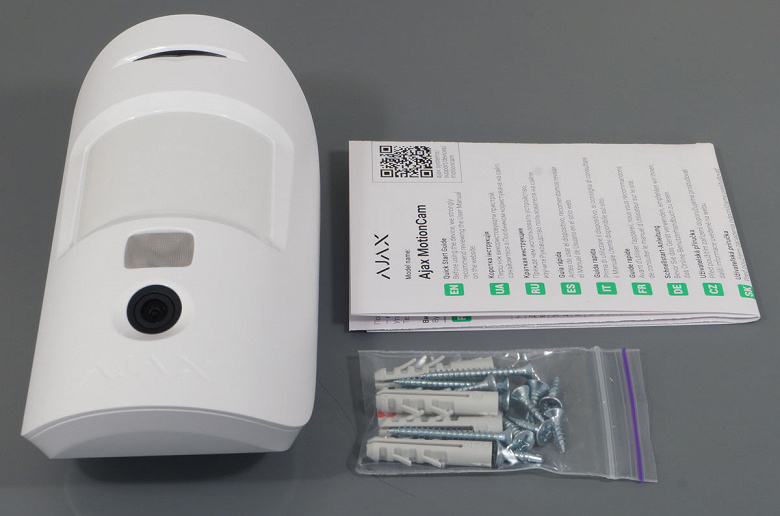

Ajax MotionCam

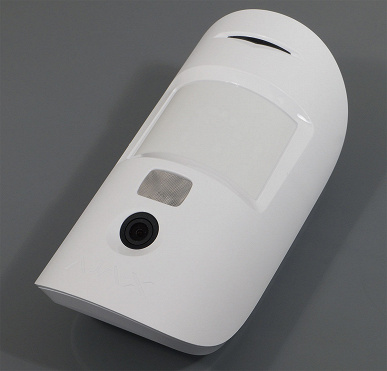

С виду новый аппарат напоминает обыкновенный PIR, пассивный инфракрасный датчик. Такие датчики пачками устанавливаются в любом охраняемом помещении и де-факто давно являются минимально необходимой составной частью любой охранной системы. Однако MotionCam имеет одну хитринку: встроенную камеру. С ее помощью при обнаружении датчиком движения пользователи и охранные компании получают серию анимированных фотографий с места события. Фото позволяют точно определить, была ли тревога ложной (например, няня забыла снять дом с охраны) или действительно в дом пробрался грабитель.

Важная особенность MotionCam — датчик делает серию фото только при тревоге. Ни у пользователя, ни у охранной компании нет возможности сделать снимок по запросу. Это хорошо для приватности и особенно понравится тем, кому не хочется жить под круглосуточным наблюдением видеокамер, чтобы увидеть причину тревоги.

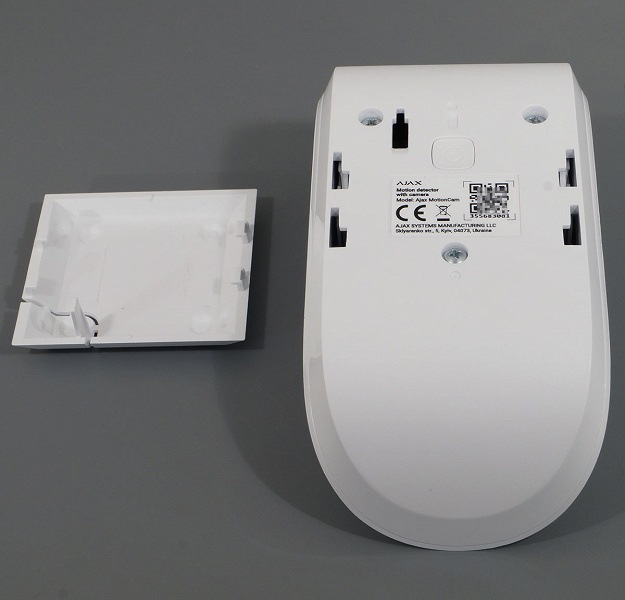

Питание устройства обеспечивают две трехвольтовые батарейки типоразмера CR123A. Заряда этих батарей хватит на четыре года автономной работы устройства! Ну а если злоумышленник надеется на помощь своей подруги-темноты, то зря. Камера сфотографирует его при любом освещении, даже в темноте. В корпус модуля вмонтирована инфракрасная подсветка, которая поможет получить разборчивые фото даже в темноте и на расстоянии до 12 метров.

Сценарий работы MotionCam предельно прост: встроенный инфракрасный датчик, определив движение в контролируемой области, отправляет оповещение хабу по протоколу Jeweller. Камера при этом параллельно делает серию фотоснимков и передает их на хаб по второму фирменному протоколу Wings, разработанному в Ajax для передачи графических данных.

Хаб, в свою очередь, отсылает снимки и тревоги в облачный сервис Ajax Cloud, откуда вся информация направляется на смартфон пользователя и на пульт охранной фирме. Весь процесс занимает считанные секунды: уведомление о тревоге придет за 0,15 секунды, а первый снимок — за 9 секунд.

Ниже приведены основные технические характеристики устройства. Эту и другую информацию можно увидеть на страничке продукта, имеется также подробное руководство пользователя.

Ajax MotionProtect

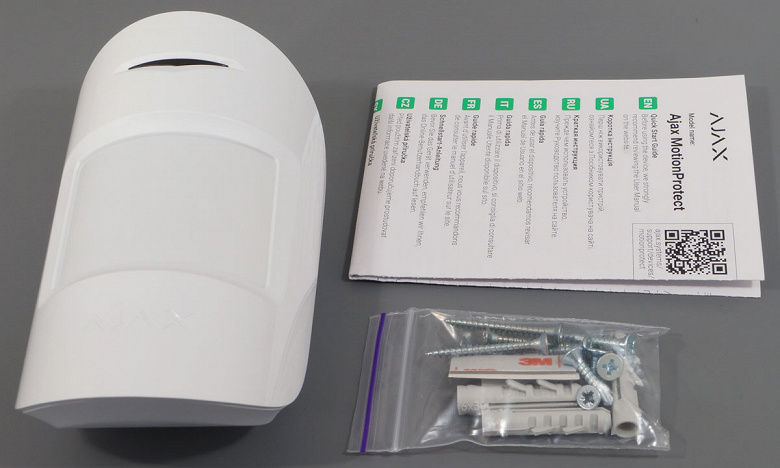

Задача датчика — контролировать определенную зону на предмет появления в ней теплых объектов. Людей, проще говоря.

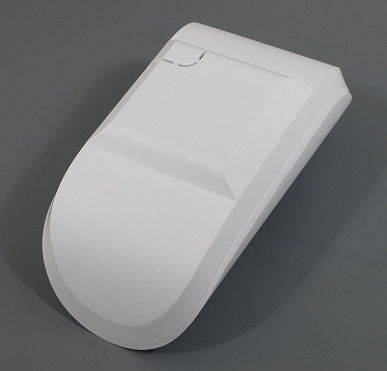

Обычный PIR, отличающийся от дешевых «магазинных» вариантов тем, что он:

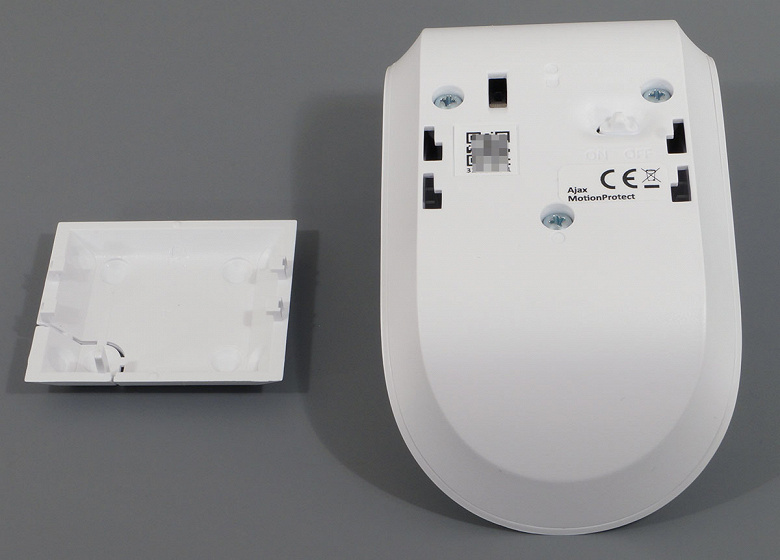

Впрочем, некоторые изменения с прежней версией MotionProtect здесь все же имеются. Например, расширен рабочий температурный диапазон, теперь модулю разрешено работать на морозе до −10 °C

Ниже приведены основные технические характеристики устройства. Эту и другую информацию можно увидеть на страничке продукта, имеется также подробное руководство пользователя.

Ajax FireProtect

Этот пожарный датчик с сенсорами дыма и температуры предназначен для установки внутри помещений.

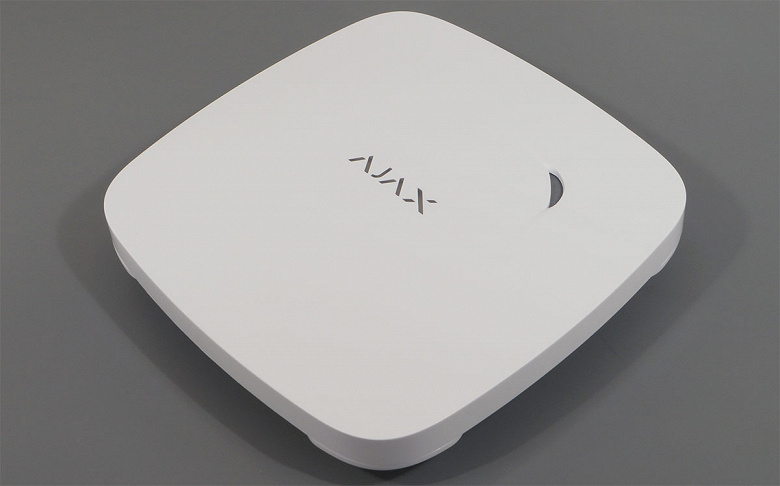

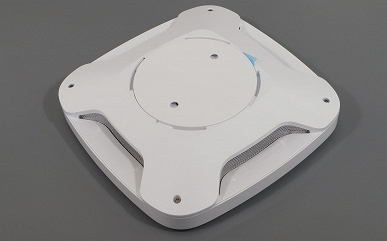

Внешне прибор напоминает главный модуль, хаб, но имеет значительно меньшие размеры и вес. Задняя крышка играет роль крепежной площадки, на которую надевается датчик.

FireProtect сигнализирует о задымлении и резком повышении температуры в месте его установки (30 °C в течение 30 минут либо по достижении 60 °C). В модуле имеется функция отсрочки включения тревоги для перепроверки наличия дыма — полезная функция, которая позволит не поднимать панику, если кто-то вдруг случайно или в шутку пустит струю сигаретного дыма в направлении датчика. В случае, когда к одному хабу подключены несколько противопожарных датчиков, они могут работать сообща, одновременно активируя свои тревожные сирены, если один из датчиков определил угрозу. Эта функция включается и отключается в настройках хаба.

Датчик может работать автономно от хаба, оповещая о пожарной тревоге с помощью встроенной сирены. Резкий визг сирены разбудит любого беспечного пользователя, допустившего задымление в контролируемом помещении.

Ниже приведены основные технические характеристики устройства. Эту и другую информацию можно увидеть на страничке продукта, имеется также подробное руководство пользователя.

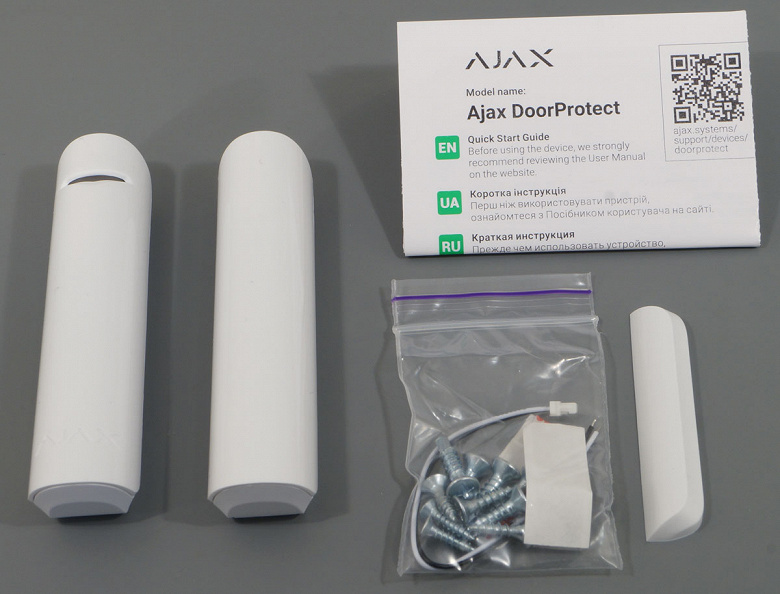

Ajax DoorProtect

Это один из самых простых по своему назначению датчик. Из его названия очевидна роль, которую он играет: контроль закрытия/открытия дверей либо окон.

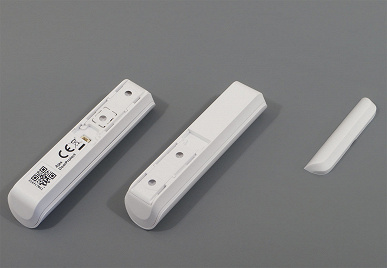

Конструктивно модуль состоит из контроллера с герконом (герметизированный контакт) и двух магнитных накладок, большой и малой. Какой из магнитов использовать — это решается при монтаже и зависит от расстояния между датчиком и магнитной накладки, 1 см для малого магнита и 2 см для большого. В контроллере, помимо геркона, имеется вся необходимая электроника, обеспечивающая устойчивую связь с хабом, а также элемент питания, позволяющий модулю работать автономно до 7 лет.

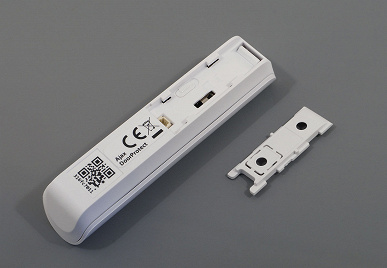

Задняя панель модуля-геркона сдвигается вниз, она же служит крепежной площадкой. Впрочем, из-за небольшого веса все эти составляющие можно без боязни приклеить к косяку двери или окна обычным двусторонним скотчем. Но лучше все же крепить на саморезы — так вы получите тревогу при попытке снятия датчик с крепления. Также скотч со временем пересыхает, что может привести к падению и поломке датчика.

При открытии либо закрытии двери датчик мигает зеленым светодиодом и тут же отправляет соответствующий сигнал тревоги хабу.

Ниже приведены основные технические характеристики устройств. Эту и другую информацию можно увидеть на страничке продукта, имеется также подробное руководство пользователя.

Ajax HomeSiren

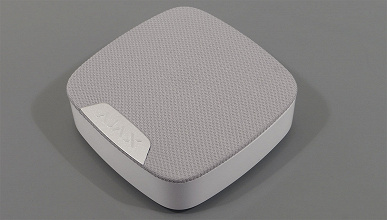

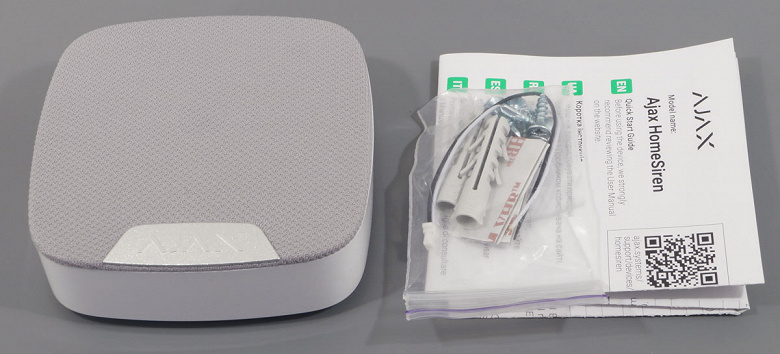

Небольших размеров коробочка, лицевая панель которой обтянута серой тканью. Эта сирена предназначена для работы внутри помещений, а не снаружи — для улицы у Ajax есть отдельный тип сирены, StreetSiren.

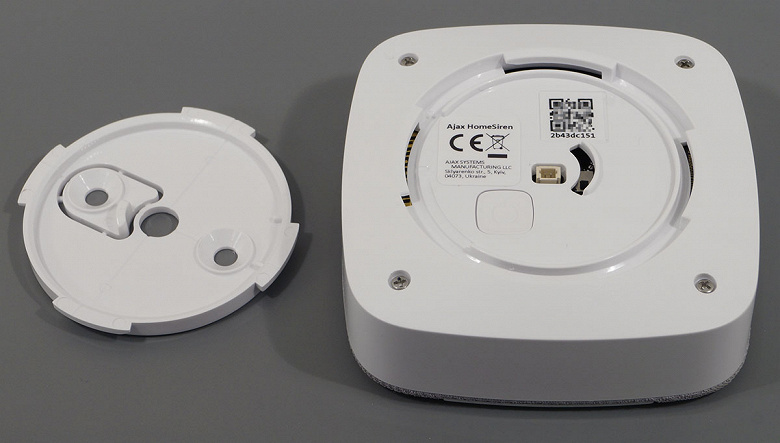

Задняя крышка является крепежной панелью, на которую навинчивается сирена.

В корпусе сирены имеется прорезь со скрытым переключателем-тампером, который оповещает хаб о попытке сорвать устройство с крепления.

Звуковое давление этой домашней сирены — по понятным причинам ниже, чем в уличной сирене. Но если она заработает в момент, когда в непосредственной близости находится человек — ему точно не поздоровится. Даже на минимальном уровне громкости — всего их три — звук сирены активно давит на барабанные перепонки и «достанет» где угодно.

Ниже приведены основные технические характеристики устройства. Эту и другую информацию можно увидеть на страничке продукта, имеется также подробное руководство пользователя.

Ajax LeaksProtect

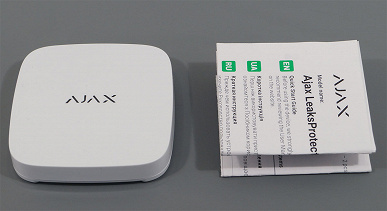

Этот миниатюрный приборчик без видимых органов управления предназначен для одного: сигнализировать о наличии воды (либо сильной влажности) в месте своей установки.

Прибор оснащен не только контактами, определяющими наличие протечки, но и температурным сенсором (впрочем, такие сенсоры имеются почти во всех модулях Ajax). Единственная кнопка, требующаяся во время подключения прибора, находится под пластиковым днищем. Чтобы ее нажать, нужно приложить большое усилие, большое даже для мужской руки.

Ниже приведены основные технические характеристики устройства. Эту и другую информацию можно увидеть на страничке продукта, имеется также подробное руководство пользователя.

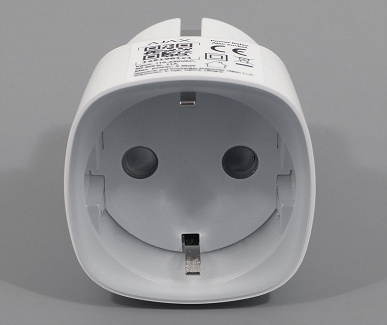

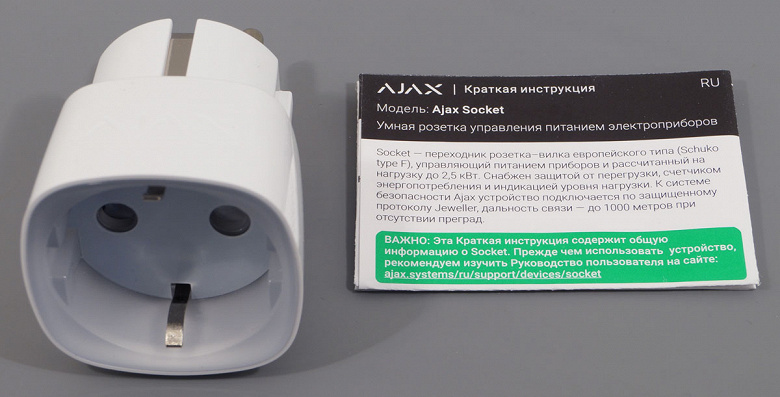

Ajax Socket

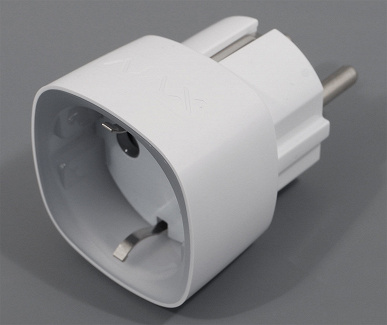

Такого модуля сильно не хватало во время предыдущего знакомства с системой Ajax. Умные розетки нынче не редкость, а стоимость их, того гляди, скоро снизится до цены обычных тройников.

Компактные размеры модуля словно бы говорят о полном отсутствии в ней какой-либо электроники и тем более приемо-передающих устройств. Тем не менее, этот модуль — совершенно полноценная часть системы Ajax, связанная с хабом и даже умеющая подсчитывать энергопотребление.

Размеры модуля позволяют использовать его в обычном удлинителе или тройнике, при этом соседние розетки, даже тесно расположенные, останутся свободными. А встроенная подсветка с меняющимся цветом не только покажет текущее состояние розетки, но и просигнализирует о повышенном энергопотреблении.

Но самое главное: розетка является одним из трех модулей, который, помимо функций оповещения, может играть роль выполняющего устройства. Этот факт и наличие новых сценариев автоматизации (о них подробнее ниже) позволяет перевести систему Ajax в разряд «Умного дома».

Ниже приведены основные технические характеристики устройства. Эту и другую информацию можно увидеть на страничке продукта, имеется также подробное руководство пользователя.

Ajax Button

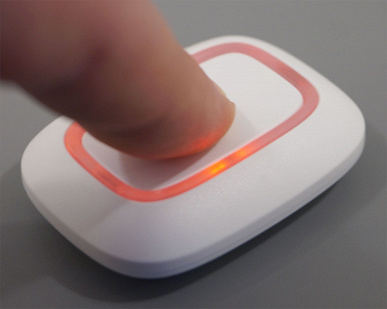

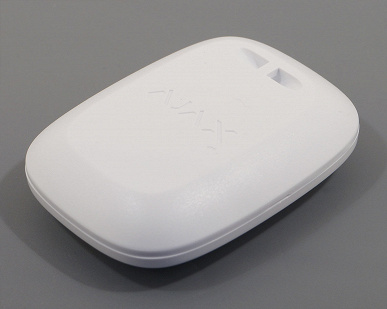

Наконец, последний модуль в нашем наборе: кнопка. С виду — типичная кнопка дверного звонка. Однако назначение ее другое: она может играть роль тревожной кнопки или управлять сценариями.

Кнопку можно прикрепить к любой поверхности с помощью двусторонней липкой ленты, а имеющееся в корпусе ушко позволяет носить кнопку вместе с ключами либо на шнурке. Каждое нажатие подсвечивается разноцветными встроенными диодами. Кнопка отличает короткое нажатие от длительного и реагирует на них в соответствии с настройками.

Ниже приведены основные технические характеристики устройства. Эту и другую информацию можно увидеть на страничке продукта, имеется также подробное руководство пользователя.

Подключение, настройка

Основное преимущество рассматриваемой системы перед другими похожими — это полная автономность. Конечно, с одной оговоркой: центральному хабу для длительной бесперебойной работы все же требуется стационарное питание. Но, как мы помним, в хабе имеется аккумулятор, который при отсутствии электричества позволит устройству продержаться в рабочем состоянии до 16 часов. Этого времени вполне хватит, чтобы местные службы устранили неисправность электропроводки.

Второе по важности положительное свойство системы — отсутствие жесткой привязки по географическому признаку. Хабу не требуется постоянно работающий роутер — вполне хватит и вставленной в хаб SIM-карты. Но лучше использовать все каналы связи сразу — так надёжней. Более того, систему можно предварительно настроить где-то в спокойной обстановке, после чего сложить все модули в сумку, перевезти куда угодно, установить и задействовать в загородном доме, в офисе, квартире и т. д. на любом удалении от места настройки.

И, наконец, третье достоинство: беспрецедентная дальность связи по радиопротоколу Jeweller при одновременной экономии энергии, до 2000 метров при отсутствии преград. Совместить несовместимое — это про Ajax.

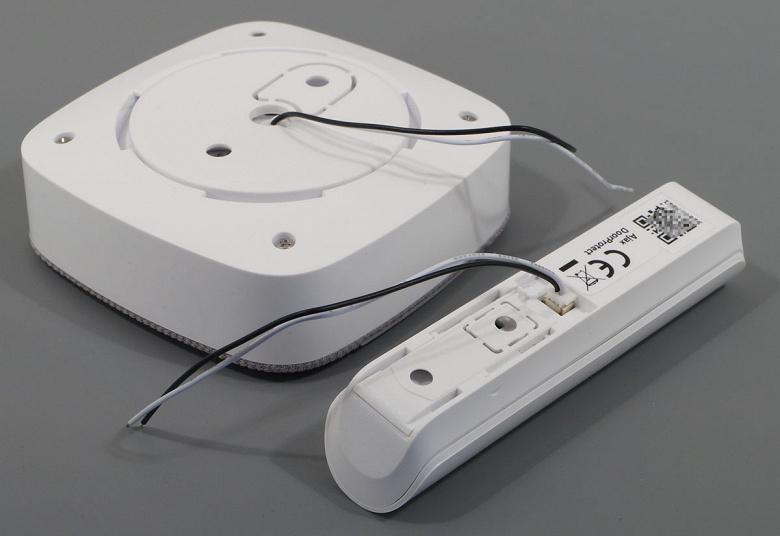

Перед монтажом системы безопасности нужно обратить внимание на наличие у двух стационарных модулей (HomeSiren и DoorProtect) встроенных миниатюрных разъемов. В комплектах к этим устройствам также имеются короткие проводки с соответствующей клеммой.

В DoorProtect это — интерфейс для подключения внешнего (стороннего) NC датчика, при срабатывании которого на хаб поступит тревожное уведомление. Такая возможность, по сути, удваивает функциональность геркона: DoorProtect, к которому подключен внешний датчик, сможет контролировать не одну дверь, а дверь и окно.

Сирена умеет оповещать о постановке и снятии с охраны, активации задержек на вход и выход звуком и светодиодной индикацией. Сирена также умеет мигать раз в 3 секунды, показывая, что объект под охраной. Клемма в HomeSiren позволяет подключить ещё и внешний светодиод. Это полезно, когда хотят показать, что дом или офис под охраной, и отпугнуть злоумышленников, или чтобы самому видеть, что объект охраняется.

Разобравшись с конструкцией модулей системы, можно приступать к изучению управляющего софта. К чести разработчиков Ajax, они не ограничили пользователей одним-единственным приложением для смартфона. Существует несколько способов управления системой. Начнем с элементарного: с мобильного приложения для обычных пользователей.

Для работы с Системой необходимо иметь аккаунт в облачном сервисе Ajax. Спешим успокоить особо чувствительных пользователей: данные, передаваемые через облако (включая съемку с камер), шифруются на лету и не могут быть просмотрены никем, кроме администратора Системы. То есть, кроме самого пользователя, которому эта Система принадлежит. Имея аккаунт, можно приступать к подключению модулей. Начав, разумеется, с хаба.

Стартовая страница приложения

Сканирование QR-кода хаба

Успешное добавление хаба

Теперь очередь за датчиками. Каждый датчик уникален, его конструктивные особенности диктуют разное расположение кнопок или переключателей. А значит, активируются модули по-разному. Тут следует отдать должное разработчикам: столь подробное описание процесса подключения, как у Ajax, отыскать трудно. Если вообще возможно. Более того, пользователь не обязан предварительно выбирать тип подключаемого устройства. Приложение определит модуль самостоятельно, как только получит отсканированный QR-код устройства, после чего запускается нужный сценарий подключения. В случае затруднений всегда можно обратиться за помощью к странице поддержки: на каждый модуль составлено исчерпывающее руководство, в котором непременно отыщется пункт «Подключение к хабу». Впрочем, мобильное приложение также снабжено детальным пошаговым мастером, который учитывает особенности конструкции подключаемого модуля и даже демонстрирует анимированный процесс подключения. Ошибиться почти невозможно.

Сканирование QR-кода подключаемого модуля

Ввод названия и помещения

Видеогид по подключению

Успешное добавление модуля

Чтобы не бегать к каждому модулю в процессе подключения, их нужно собрать вместе, рядом с хабом. И лишь после подключения разнести по комнатам и установить в надлежащие места.

Время, затрачиваемое на подключение устройств, исчисляется минутами. Весь имеющийся у нас набор модулей был подключен минут за 15, не больше. Примечательно, что все эти устройства автоматически самотестируются, включаются в работу, находят оптимальную мощность сигнала Jeveller-связи с хабом. По мере подключения новых гаджетов эти действия происходят так же незаметно для пользователя. Таким образом, подключив все устройства и подождав еще несколько минут, мы получаем готовую к работе систему.

Настало время изучить настройки приложения, хаба и модулей системы. Интерфейс мобильного приложения содержит четыре иконки-вкладки, расположенные в нижней части программного окна: Устройства, Комнаты, Уведомления и Управление.

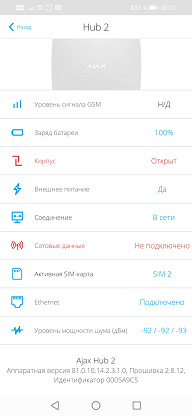

Нажатие на строку с именем модуля откроет соответствующую страничку, на которой отображается текущее состояние устройства. То же самое произойдет при нажатии на строку с именем комнаты — откроется список устройств, находящихся в этой комнате, а также температура в данном помещении. Довольно логично, но, повторим, не слишком наглядно, особенно при наличии большого количества устройств в системе.

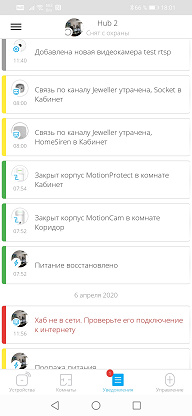

В блоке Уведомления присутствуют строки, в которых содержится информация о тех или иных происшествиях. При нажатии на строку с событием, зафиксированным датчиком движения с камерой (MotionCam), раскроется дополнительное окно, где пользователь увидит анимацию того, что происходило при тревоге. Наконец, последняя вкладка, Управление, является виртуальной копией имеющегося у нас модуля Ajax SpaceControl. Это означает, что даже при отсутствии этого модуля в его физическом воплощении, пользователь все же обладает им, пусть и в электронном виде. Правда, такой «модуль» вместе с ключами не потаскаешь. Хотя, смартфон нынче отыщется в кармане у каждого гражданина.

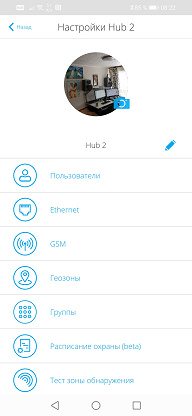

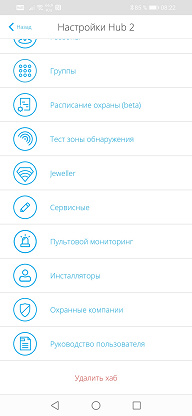

Настройки хаба содержат в разы больше пунктов и функций, чем у любого, самого сложносоставного модуля Системы. Главное меню настроек хаба содержит строки с информацией о текущем состоянии устройства, а переход в настройки открывает почти двухстраничный список параметров. Кстати, напоминаем, в настройках хаба имеется возможность изменить его фотографию, даже, к примеру, сфотографировав помещение, в котором установлен модуль. На одном из следующих скриншотов можно видеть миниатюру кабинета, где установлен хаб.

Настройки хаба позволяют изменить метод Ethernet-подключения и GSM-канала, создать группы охраны, протестировать работу зон обнаружения для каждого подключенного модуля, обладающего такими функциями, выбрать интервал опроса датчиков и произвести многие другие действия.

Здесь же, в настройках хаба, имеется возможность выбрать охранную компанию, которая будет осуществлять контроль за охраняемым домовладением. Список таких компаний постоянно расширяется за счет включения поддержки и совместимости оборудования Ajax с оборудованием этих организаций. Здесь же настраивается способ связи с пультом охраны, хотя такие настройки, думается, должен производить представитель компании, а не пользователь. А в случаях затруднений с настройкой Системы, пользователь всегда может обратиться за помощью к авторизованным партнёрам Ajax, список которых доступен на официальном сайте компании.

Список охранных компаний

Список охранных компаний

Настройки пультового мониторинга

Завершая рассказ о настройках хаба, нужно упомянуть об имеющейся возможности автоматизации. Речь о сценариях, они обязательно должны присутствовать в любом Умном доме и задействовать любой из подключенных модулей. Сейчас система поддерживает такие типы сценариев: выполнить команду при изменении режима охраны, по расписанию, по тревоге или по нажатию кнопки Button, а также — активацию охраны по расписанию. Это поможет организовать систему анти-потоп, включать освещение участка при тревоге уличных датчиков или же включать в ваше отсутствие музыку, имитируя присутствие, как в фильме «Один дома». Также отметим функцию оповещений о событиях. Они не только поступают на смартфон пользователя в виде Push-уведомлений, которые легко потерять, но и сохраняются в приложении в виде списка-лога.

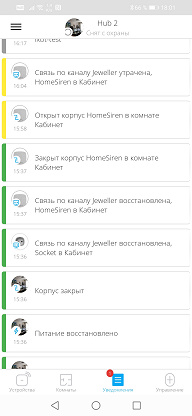

Уведомления в настройках хаба

Push-уведомления на смартфоне

Настройки модулей выглядят значительно проще, их состав определяется сложностью и функциональностью устройств. Например, настройки модуля Button позволяют выбрать яркость индикации, активировать защиту от случайного нажатия, а также создать сценарий. В то время как настройки модуля FireProtect содержат по большей части информацию о его текущем состоянии, о температуре и наличии/отсутствии дыма с возможностью выбора способа реакции на появление задымленности или превышение температурного порога.

Завершая описание настроек Системы, необходимо вспомнить о еще одной возможности. Речь идет о подключении стороннего оборудования. В частности, IP-камер и видеорегистраторов. Поддерживаются два типа устройств видеонаблюдения: связанные со сторонними облачными сервисами и «обычные», вещающие свой поток через RTSP.

С устройствами первого типа все до крайности просто. Как заявляется, пока имеется поддержка камер и регистраторов следующих производителей: Dahua, Hikvision, Safire и Uniview. Привязка таких устройств к хабу фактически означает лишь дублирование уже имеющейся трансляции, которая ведется на фирменные облачные сервисы перечисленных производителей. А значит, для отображения в Ajax потоков пользователь должен обладать не только камерами соответствующих производителей, но и быть подключенным к их фирменным облачным сервисам. К счастью, у нас под рукой оказалась такая камера, работающая в облачном сервисе Ezviz. Чем мы и воспользовались.

Ввод данных о камере

Процесс соединения с облачным сервисом

Камера в списке устройств

Живая видеокартинка с камеры

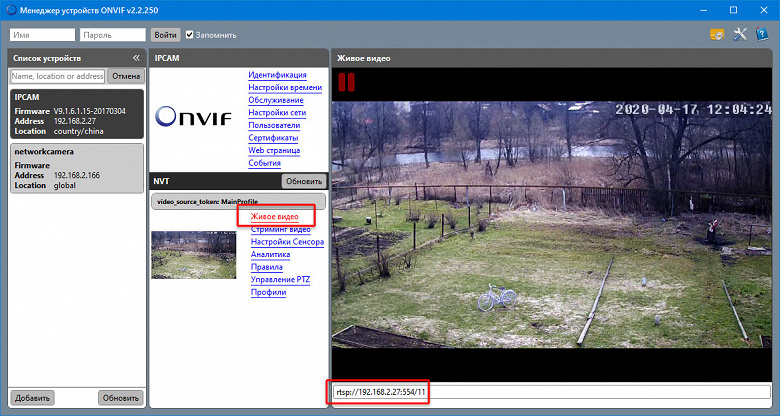

Камеры и регистраторы второго типа подключаются так же несложно. RTSP-протокол всем известен и распространен в видеонаблюдении. Подглядеть адрес, по которому камера вещает в сеть, можно с помощью программы ONVIF Device Manager.

Теперь остается его впечатать в нужное поле — и готово!

Камера в списке устройств

Живая видеокартинка с камеры

Процесс подключения камер к Хабу подробно описан в специальном разделе руководства. Наш хаб с цифрой 2 в названии поддерживает работу с 25 камерами и регистраторами (точнее, с потоками). Однако полноценным такое видеонаблюдение пока назвать трудно. Дело в том, что из интерфейса мобильного приложения доступен лишь просмотр прямой трансляции с камеры без возможности изменить настройки камеры, просмотреть архив или события. Но и даже обычный просмотр живой картинки с 25(!) камер — это очень неплохое дополнение к имеющимся функциям Системы!

Эксплуатация

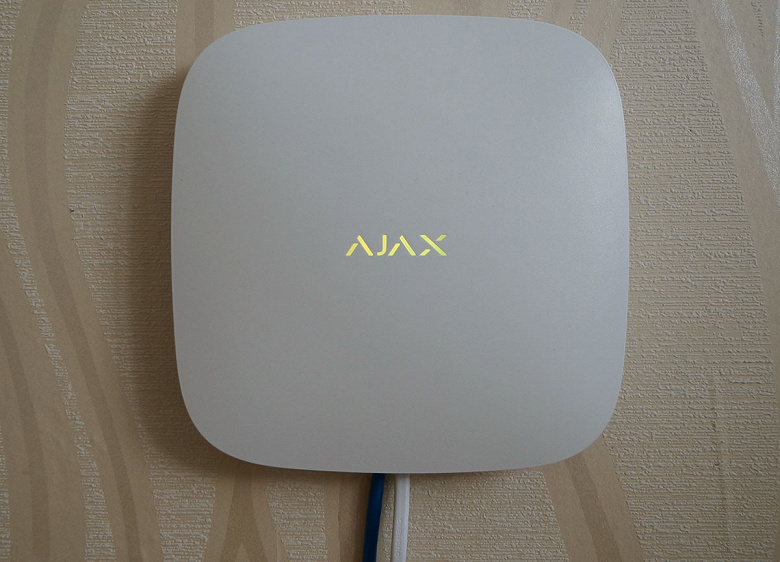

Весь имеющийся у нас набор на время тестовой эксплуатации поначалу был размещен в трехкомнатной квартире дома с железобетонными стенами (это важно!). Хаб нашел свое место в «центральной» комнате, которую мы назвали кабинетом.

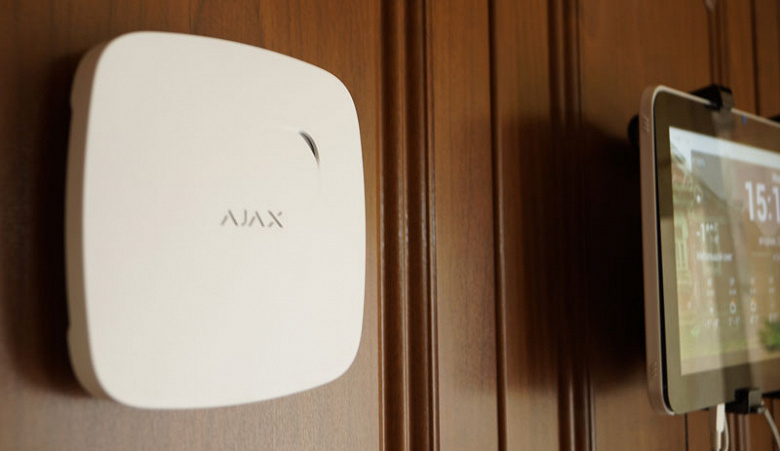

Датчик задымления отправился в кухню и был установлен над газовой плитой. Разумеется, такие датчики следует устанавливать «головой вниз», монтируя его к потолку. Но в наших условиях с натяжными потолками это сделать проблематично.

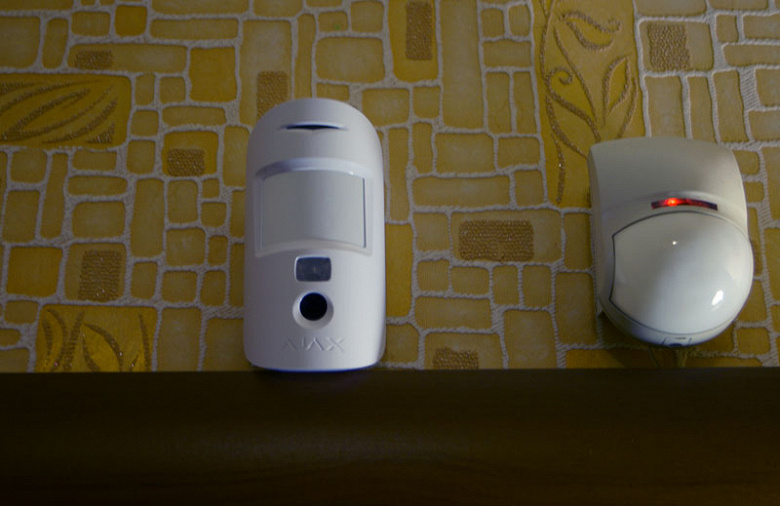

MotionCam идеально вписался в проем над входной дверью в квартиру. Хотя, «по идее», устанавливать его следует строго наоборот — напротив входной двери, как места наиболее вероятного проникновения злоумышленников. Кстати, на фото, справа от MotionCam, можно видеть непрезентабельный обычный охранный датчик движения, который штатно присутствует здесь уже много лет.

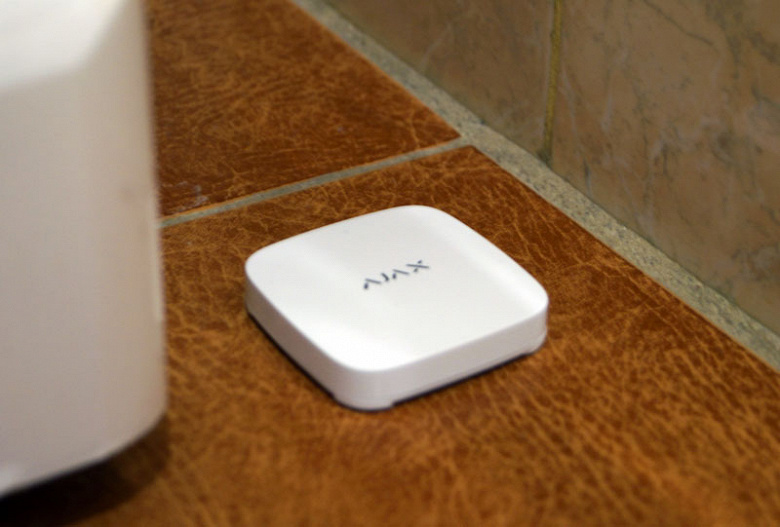

Датчик протечки — LeaksProtect — ну а куда его еще девать, кроме ванной комнаты? Трубопровод уже немолодой, мало ли что.

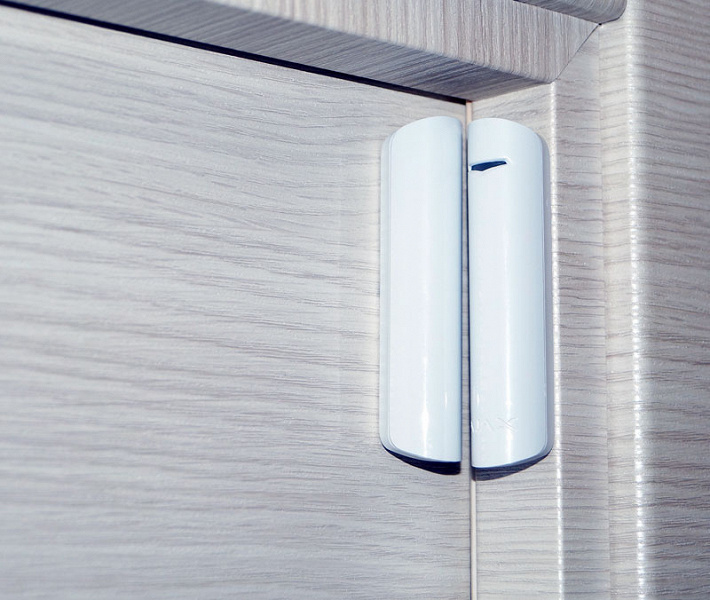

Имеющийся в единственном экземпляре датчик DoorProtect был установлен на входной двери в одну из комнат. Но любой установщик скажет, что герконы в целях охраны устанавливаются отнюдь не на внутренние, а на входные двери, а также на все окна.

Умная розетка взяла на себя роль контролера за энергопотреблением рабочего компьютера и всей его периферии: двух мониторов и прочей «обвязки». Кстати, забегая немного вперед, нужно отметить: мы даже не полагали, что такой мощный ПК потребляет настолько скромное количество энергии.

Интересно, откуда в счетах за электричество такие цифры, доходящие до четырехзначных? Надо будет спросить домашних. С пристрастием.

Да, о розетке. Она просто загляденье. Нет, не просто загляденье, а информативное загляденье. В состоянии покоя ее ободок равномерно светится голубым цветом, во включенном состоянии — зеленым, а стоит включить и повышать нагрузку на подключенный прибор, как цвет начинает переходить от желтого к оранжевому и даже красному, предупреждая о максимально допустимой мощности. На третьей фотографии, где розетка дает оранжевый цвет, к ней подключен работающий пылесос. В доме не нашлось электроприборов, потребляющих еще больший ток. Наверное, это хорошо.

Особенности размещения прочих модулей описывать нет нужды: в целях тестирования их можно просто положить рядом с рабочим местом, чтобы иметь к ним быстрый доступ. Хотя, некоторые приборы иногда перемещались и в другие части квартиры, но лишь затем, чтобы оценить уровень сигнала до хаба. Впрочем, это было ни к чему: мы в очередной раз убедились, что стратегия, выбранная разработчиками Ajax, успешно работает в любых условиях. Например, Ajax LeaksProtect, находясь в 15 метрах от хаба, разделенный с ним несколькими железобетонными стенами, показывал тот же уровень сигнала Jeweller, что и при нахождении рядом с хабом. Такова особенность работы радиосигнала, о чем мы уже неоднократно писали в этом и предыдущем обзорах.

Но должен ведь быть какой-то предел? Мы попытались «вычислить» его, для этого перевезли систему в дом, расположенный в небольшом поселке. Установив хаб в одной из комнат, мы подключили его к Интернету. Ничего более делать не потребовалось, ведь хаб с модулями уже связаны и им совершенно без разницы, где они находятся географически. Убедившись в том, что все модули определились хабом, отправились на прогулку, захватив с собой MotionProtect. Через каждые несколько десятков метров крышка модуля открывалась и закрывалась, чтобы модуль подавал хабу соответствующий сигнал. Но даже на удалении в 130 метров от хаба модуль продолжал посылать ему оповещения об открытии и закрытии крышки! Причем речь не о расстоянии в прямой видимости. Прохождению сигнала в это время мешала не только стена дома (между прочим, изолированная фольгой), но стены еще нескольких одно-и двухэтажных домов! Пусть этот снимок и размытый, но контуры строений легко угадываются, также виден прямой путь прохождения сигнала от модуля к хабу.

Перемещать модуль еще дальше, к следующему перекрестку, нет никакого смысла: уже очевидно, что система вполне работоспособна в пределах огромного землевладения с множеством различных строений, можно даже не заводить разговор о вероятных затруднениях связи модулей с хабом. Это в который раз доказывает эффективность фирменного протокола Jeweller, его несравнимую ни с какими известными нам решениями надежность и дальнобойность. Автору известны лишь несколько разных моделей от разных производителей, которые доводилось тестировать, но в каждом случае возникала одна и та же проблема: связь. Поскольку эти известные автору устройства использовали для связи обычную Wi-Fi-частоту, которая хороша для передачи больших объемов данных на малые расстояния, но совершенно не подходит для передачи малых объемов информации на большие расстояния. Более того, эта частота постоянно «забивается» соседними Wi-Fi-источниками, которых нынче понатыкано в каждой квартире, да и не по одному.

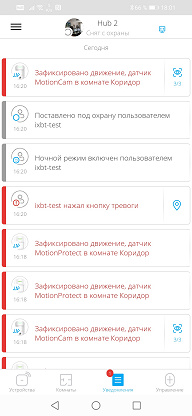

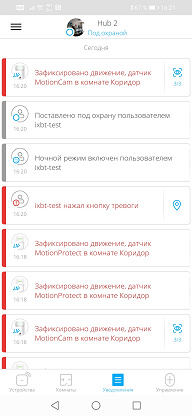

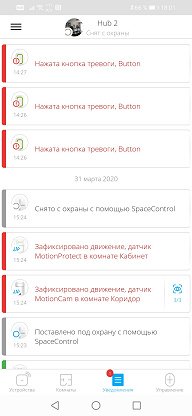

Оповещения о каких-либо событиях в виде Push-сообщений поступают на смартфон пользователя практически мгновенно. Для работы хаба и получения уведомлений хватает даже медленного 2G, однако пользователь может не услышать, не увидеть эти оповещения по разным причинам, потерять их из-за перезагрузки смартфона после очередного обновления и т. д. А в таком случае критически важной становится функция сохранения событий в облаке Ajax. Просмотр лога возможен непосредственно в мобильном приложении даже при выключенном хабе. Каждое оповещение обозначено цветовым кодом опасности, хранит дату и время события, подробное его описание. К тому же, вы всегда можете подключить систему к пульту охранной организации, которая отреагирует на любую угрозу.

И все же время доставки оповещений иногда может играть серьезную роль. Желая увидеть разницу в скорости, мы отключили хаб от проводного интернет-соединения и вставили в один из слотов имеющуюся SIM-карту одного из провайдеров. Результат вполне ожидаемый: никакой разницы. Да, дело в удачном местонахождении с наличием большого количества сотовых вышек и, соответственно, бесперебойной работой мобильного интернета. Вполне может быть, в каких-то удаленных местностях со слабым сигналом поведение Системы было бы другим, но отыскать сейчас такую местность все сложнее и сложнее. Да и зачем? Неужели кто-то будет озадачиваться охраной дома в такой глуши, где нет даже Интернета. Но даже если и так, то первое, о чем в таком случае следует подумать — это усилитель сигнала мобильной связи, иначе теряется смысл всей затеи.

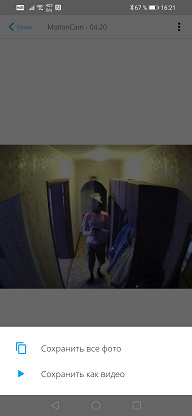

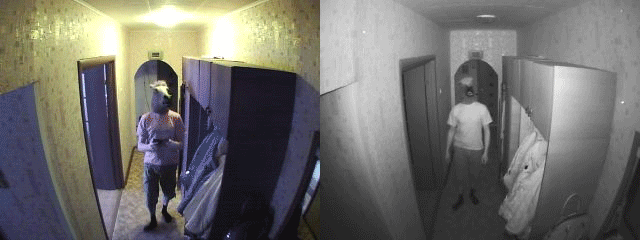

Нельзя не рассказать о работе датчика движения со встроенной камерой. Это, бесспорно, одно из самых удачных решений: энергонезависимая камера, которая успеет запечатлеть фото злоумышленника и отправить его в облако задолго до действий, которые приведут к неработоспособности модуля или всей Системы. В случае, когда оповещение поступает от датчика движения со встроенной камерой — Ajax MotionCam — то в списке оповещений при нажатии на строку события пользователь увидит фотоснимки, сделанные модулем в момент обнаружения движения. Причем сразу до пяти снимков, объединенных в одну анимацию.

Эту анимацию пользователь может в любое время скачать и предъявить «соответствующим органам». Отметим, что камера, встроенная в датчик, делает фото только при тревоге и одинаково хорошо работает как на свету, так и в темноте. Вот оно, коварное лицо негражданской наружности, в свете и при полном его отсутствии.

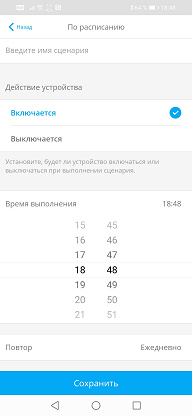

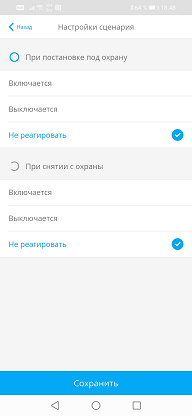

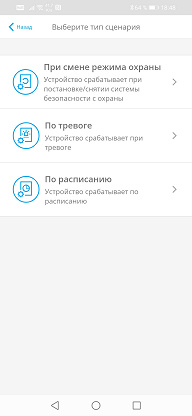

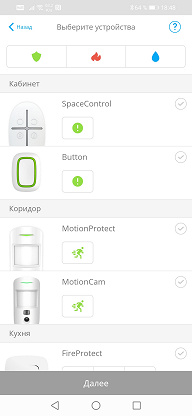

Наконец, раскроем тему сценариев. Эти сценарии, как уже было сказано, предназначены для автоматизации некоторых рутинных действий. Подробная инструкция по созданию сценариев находится в соответствующем разделе Ajax-вики. Вкратце: пользователю дается возможность запускать те или иные процессы по расписанию, по тревоге, в случаях смены режимов охраны или по нажатию кнопки Button. Следующие скриншоты показывают несложный процесс создания сценариев с использованием Умной розетки, которая может включаться либо выключаться при определенных условиях: срабатывании какого-либо модуля, при смене режима охраны, по времени суток или по нажатию тревожной кнопки.

Но это уже сильно смахивает на функциональность Умного дома, а не только лишь обособленной Системы безопасности. Например, взять датчик протечки или задымления. Ведь их срабатывание вполне можно использовать в качестве триггера для дальнейших действий системы, к примеру, отключения электричества или, наоборот, включения, чтобы запустить насос или перекрыть вентиль.

Кстати, эту «умнодомную» функциональность при желании можно расширить, используя устройство Ajax Relay или Ajax WallSwitch. Эти радиоканальные контроллеры предназначены ровно для тех действий, которые необходимы, чтобы система безопасности смогла исполнять функции Умного дома: запускать электрозамки, открывать ворота, перезагружать электротехнику и т. д. Причем, что важно, все эти действия старательно логируются системой и сохраняются в облаке, недоступном для посторонних лиц или пользователей, не имеющих прав администратора.

Выводы

Очередное знакомство с умными устройствами Ajax добавило убежденности в главном: правильном выборе протокола связи и верной стратегии обмена данными между модулями и хабом. Оба этих фактора дают надежную радиопробиваемость вкупе с серьезной экономией энергии, что критически важно для миниатюрных устройств, работающих автономно. Да, раз в несколько лет все же придется демонтировать те или иные датчики, чтобы заменить в них недорогую батарейку. Думается, примерно с такой же частотой мы меняем батарейки в привычных ИК-пультах управления бытовой техникой. А то и чаще.

Изучив новую версию хаба, обновленные модули и софт, можно сказать, что главные преимущества, которыми отличается система Ajax от множества аналогичных систем других производителей, остаются прежними:

Традиционно хочется высказать безобидные пожелания разработчикам: неплохо бы подумать над дизайном и обустройством мобильного приложения (цветовое оформление, графическое представление Системы и модулей), а также добавить возможность сохранять фото-видеоданные на локальном носителе, пусть это и будет осуществлено лишь в новых версиях хаба.

При словах умный дом или система безопасности неосведомленный пользователь непременно представляет себе недешевое скопление техники, кабелей и программ, в которых без спецподготовки невозможно разобраться. Чаще всего дело именно так и обстоит, но результат, как правило, блещет устойчивостью. Но бывают и обратные примеры: дешевые и ненадежные устройства, собранные из разношерстных составляющих и управляемые наспех сляпанным софтом, зато легко настраиваемые. В отличие от таких примеров, в системе Ajax выдержана тонкая, почти неуловимая грань между сложностью, избыточностью системы и простотой настройки и эксплуатации.
