13.1.4. Полупроводниковые индикаторы

Принцип действия полупроводникового индикатора основан на излучении квантов света при рекомбинации носителей заряда в области р-n – перехода, к которому приложено прямое напряжение. К полупроводниковым индикаторам относится светодиод – полупроводниковый диод, в котором предусмотрена возможность вывода светового излучения из области р-n – перехода сквозь прозрачное окно в корпусе. Цвет определяется материалом, из которого выполнен светодиод. Выпускают светодиоды красного, желтого и зеленого свечения.

Полупроводниковые индикаторы подразделяются на дискретные (точечные), предназначенные для отображения цветной световой точки (рис. 13.7 а), и знаковые – для отображения цифр и букв (рис. 13.7 б). В знаковых сегментных индикаторах каждый сегмент представляет собой отдельный диод. Из 7 сегментов можно синтезировать цифры от 0 до 9 и 12 букв русского алфавита.

Существенно большими информативными возможностями обладают полупроводниковые знаковые индикаторы в виде матриц точечных элементов (рис.13.7 в), где 36 элементов матрицы сгруппированы в 5 колонок и 7 рядов (плюс одна светящаяся точка в 7 ряду). Катоды элементов каждого ряда соединены между собой и имеют общий вывод, также как и аноды элементов каждой колонки. Подавая напряжение на выводы выбранных ряда и колонки, можно вызывать свечение заданного элемента матрицы.

Матричные элементы позволяют отображать все цифры и буквы русского и латинского алфавитов. На их основе можно создавать буквенно-цифровые дисплеи, в частности, в виде бегущей строки.

Полупроводниковые индикаторы работают при прямом напряжении 2. 6 В и токе 10. 40 мА в расчете на сегмент или на точку. Их применяют для индикации в измерительных приборах, системах автоматики и вычислительной техники.

Достоинствами полупроводниковых индикаторов являются: возможность их прямого подключения к интегральным микросхемам благодаря низкому рабочему напряжению; большой срок службы; высокая яркость свечения и хороший обзор.

Основной их недостаток состоит в сравнительно высокой потребляемой мощности – 0,5…1 Вт на один сегментный светодиод.

13.1.5. Жидкокристаллические индикаторы

Жидкокристаллические индикаторы не излучают собственный свет, а только воздействуют на свет, проходящий через индикатор. Поэтому для них необходим внешний источник света. Основу индикаторов этого типа составляют жидкокристаллические вещества, молекулы которых могут поворачиваться под действием электрического поля и вследствие этого изменять прозрачность слоя жидкого кристалла.

Индикатор (рис.13.8) представляет собой две стеклянные пластинки 1, между которыми размещен тонкий слой (10. 20 мкм) жидкого кристалла 2.

На внутренние поверхности пластин нанесены тонкопленочные проводящие электроды, причем на верхней пластине электроды выполнены прозрачными, а на нижней электрод – вертикально отражающими свет. Зазор между пластинами и герметичность объема, занятого жидким кристаллом, обеспечиваются изолирующими прокладками. Для подключения управляющего напряжения проводящие электроды снабжены выводами.

При отсутствии электрического поля молекулы жидкого кристалла ориентированы вдоль одной оси и образуют прозрачную для света структуру. Падающий на индикатор свет проходит сквозь прозрачный электрод, слой жидкого кристалла и, отразившись от нижнего электрода, возвращается к наблюдателю. В этом случае слой жидкого кристалла выглядит светлым. При подаче управляющего напряжения ориентация молекул жидкого кристалла изменяется, прозрачность слоя уменьшается, и слой жидкого кристалла под прозрачным электродом выглядит темным.

Если прозрачные электроды выполнить в виде сегментов, то, создавая напряжение между отражающим электродом и соответствующим сегментом, можно получать темные знаки на светлом фоне.

По электрическим параметрам жидкокристаллические индикаторы хорошо согласуются с полупроводниковыми микросхемами, изготовленными по планарной технологии, имеют наименьшую потребляемую мощность среди всех индикаторов (5. 50 мкВт/см 2 ), а срок их службы достигает 10 4 ч.

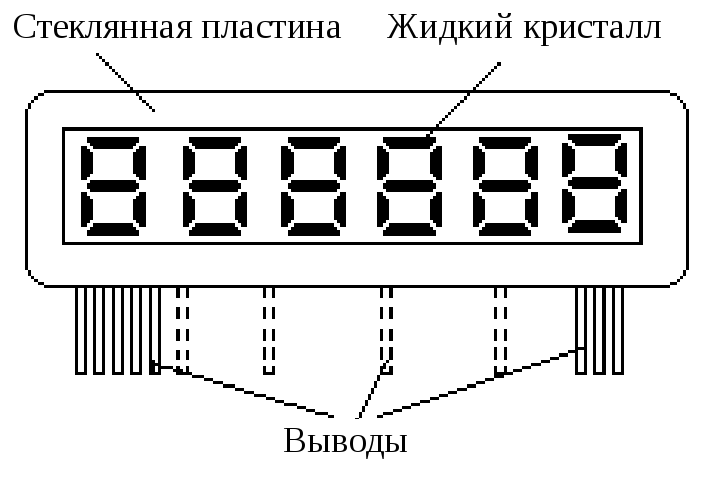

Промышленность выпускает индикаторы сегментного типа, позволяющие синтезировать цифры, буквы и другие знаки на панелях, содержащих от 1 до 23 знакомест.

Жидкокристаллические индикаторы находят широкое применение в часах, микрокалькуляторах и измерительных приборах. Основные их недостатки – необходимость во внешнем источнике света и относительно узкий диапазон рабочих температур (1. 50 °С).

Источник

Электронные средства сбора, обработки и отображения информации

Оглавление

Полупроводниковые индикаторы

Полупроводниковые индикаторы основаны на явлении люминесценции, обусловленной рекомбинацией электронов и дырок при их инжекции под действием прямого напряжения на р-n-переходе. Спектр видимого излучения ППИ (светодиодов) лежит в диапазоне волн 0,4-0,7 мкм. Эффективность преобразования электрической энергии в излучение определяется материалом полупроводника, коэффициентом полезного действия инжекции неосновных носителей, оптическими потерями в полупроводнике и другими факторами.

ППИ характеризуются рядом преимуществ по сравнению с другими типами индикаторов:

— большой срок службы;

— совместимость с интегральными схемами, благодаря низким потребляемым напряжениям и токам;

— высокая надежность при ударных и вибрационных перегрузках;

— малая инерционность ППИ обеспечивает высокое быстродействие (50-200 нс).

В настоящее время выпускаемые промышленностью ППИ в основном изготавливаются на основе твердых растворов фосфида и арсенида галлия GaAsP и фосфида галлия GaP. Возможно получение широкого диапазона излучения ППИ от красного до голубого цвета.

В нашей стране выпускаются светодиоды из фосфида галлия с красным свечением, зеленым, на карбиде кремния с желтым свечением, а также многоэлементные цифровые индикаторы и матричные панели.

Матричные панели на светоизлучающих диодах пока еще не нашли широкого применения. Это объясняется их высокой стоимостью и значительными трудностями (технологическими) производства. Ни полупроводниковая технология, ни пленочная не позволили получить панели с достаточной информационной емкостью из-за значительной неоднороности характеристик и сильного взаимного влияния ячеек.

Характеристики перспективных матричных ППИ приведены в табл. 5.4.

Источник

Национальная библиотека им. Н. Э. Баумана
Bauman National Library

Персональные инструменты

Полупроводниковые индикаторы

Работа полупроводниковых индикаторов основана на свойствах p-n-перехода (см. лекции по электронике). На рисунке 1а изображен p-n-переход в корпусе.

Полупроводниковые индикаторы излучат фотоны в результате рекомбинации «электрон-дырка». При изменении тока через полупроводник меняется длинна волны, следовательно меняется цвет свечения. Это требует точного удержания тока, поэтому технология не получила широкого распространения.

Так же нет возможности получить синий цвет, только голубой, следовательно полноценный диапазон цветов не доступен, так же как и получение высоких яркостей.

Содержание

Светодиоды (LED)

Светодиод изображен на рисунке 1б, сверху расположена линза для рассеивания света.

Многоцветные светодиоды

В рамках одного корпуса размещают несколько полупроводников (рис. 1в).

Органические светодиоды(OLED)

Недостатки: необходимо чистое вещество, под действием кислорода или воды изменяются свойства, следовательно, вещество должно быть герметизировано. Низкий срок службы.

В настоящее время активно развиваются (время наработки на отказ

AMOLED

Эта технология несет в себе большой потенциал. Перспектива технологии кроется в том, что по сравнению с обычным LCD яркость AMOLED-дисплея в 1,5 раза выше, то же можно сказать и контрастности. К тому же этот дисплей не заваливает цвета. Под каким бы углом вы на него не смотрели.

Цифровые индикаторы

Выделяют 2 типа: с общим катодом и с общим анодом. Сокращается количество выводов для управления сигнала.

Для сегментов индикатора используются два типа обозначений(Рис.2):

Схемы управления

В зависимости от того, как должен работать в схеме индикатор(непрерывно или периодически), различают соответственно статические и динамические схемы управления.

Статическая индикация

Статическая индикация обеспечивается схемой, приведенной на Рис.3.

На вход схемы поступает 4-разрядный двоичный код с некоторого счетчика. Дешифратор имеет 7 выходов, соответствующих определенным сегментам индикатора. Дешифраторы могут различаться тем, какое состояние выхода отвечает за состояние активности индикатора, а также тем, какие ключевые каскады используются в дешифраторе. В паспорте на индикатор указывается, какая именно схема используется.

Динамическая индикация

Динамическая индикация состоит в том, что индикаторы работают не одновременно, а по очереди, периодически. Это позволяет иметь в схеме только один семисегментный дешифратор, а каждый его выход соединить с входами одноименных сегментов всех индикаторов. На время работы каждого индикатора к семисегментному дешифратору должен подключаться тот счетчик, число в котором высвечивает данный индикатор.

Схема на Рис.4 реализует описанный принцип. Мультиплексор в схеме позволяет выбрать данные А или B, которые будут выводиться на индикатор, в зависимости от состояния первого разряда счетчика. Дешифратор на 4 состояния в свою очередь, в зависимости от состояния счетчика, управляет открытием или закрытием ключевого транзистора, соответствующего определенному индикатору.

Буквенно-цифровые индикаторы

Выделяют 2 типа: с общим катодом и с общим анодом.

Наличие дополнительных сегментов у этих индикаторов, позволяет строить в дополнение к цифрам буквы. Пример буквенно-цифрового индикатора приведен на Рис.5.

Матричные индикаторы

Стандарт: 3х7, корпус с 36 светодиодами.

Одноразрядный матричный индикатор (Рис.6):

Электрическая схема матричного индикатора приведена на следующем рисунке:

Существуют 2 метода формирования изображения:

Из таких элементов составляются многоразрядные индикаторы (Рис.8):

Недостаток: при соединении многоразрядных индикаторов расстояние между элементами на швах отличаются от расстояния между элементами в пределах одного индикатора.

Графические индикаторы

Светодиодный индикатор используется в светофорах (из них можно набрать большой массив) + долговечные (неорганические). Работоспособность графических индикаторов определяется наличием появления дефекта.

Графичиские индикаторы бывают желтого и янтарного цветов. Потребляют мало энергии.

Источник

Какие существуют разновидности конструкций полупроводниковых индикаторов

Индикаторные приборы служат для преобразования электрических сигналов в визуально воспринимаемую информацию. В зависимости от назначения индикаторные приборы могут иметь разную степень сложности и базироваться на различных физических принципах. В настоящее время для отображения знаковой информации наибольшее распространение получили:

1.6.1 Электронно-лучевые индикаторы

Действие электронно-лучевых индикаторов основано на управлении сформированным потоком электронов, называемым электронным лучом. Эти приборы позволяют не только регистрировать электрические сигналы в их непрерывном виде (например, в осциллографе), но и получать изображение (в телевидении). Электронно-лучевыми индикаторами комплектуют многие измерительные и диагностические установки и системы визуального наблюдения за технологическими процессами производства.

Электронно-лучевой индикатор состоит из электронно-лучевой трубки, представляющей собой вытянутый в направлении луча стеклянный баллон с глубоким вакуумом, внутрь которого помещают источник свободных электронов и различные управляющие электроды. Утолщенная часть трубки, на которой фокусируется луч электронов, называется экраном. Изнутри он покрыт специальным слоем–люминофором, способным светиться при попадании на него электронов. Управление лучом осуществляется специальной электронной схемой с помощью электростатических или магнитных полей.

На рисунке 1.6.1.1 схематично показано устройство электронно-лучевой трубки.

Рисунок 1.6.1 1 устройство электронно-лучевой трубки.

Основным элементом электронно-лучевой трубки является прожектор. Он состоит из катода К, представляющего собой металлический стакан, подогреваемый нитью накала Н. Катод по периметру охвачен цилиндрическим модулятором М с осевым отверстием. Модулятор управляет интенсивностью потока электронов, срывающихся с катода. Электроны, прошедшие модулятор, попадают в электрическое поле, создаваемое несколькими анодами (А1 и А2), ускоряются и фокусируются в тонкий луч.

Управление отклонением луча на экране осуществляется с помощью двух пар отклоняющих пластин Х и Y, которые расположены перпендикулярно друг другу. За счет разности потенциалов пластины Х управляют лучом в горизонтальном направлении, а пластины Y – в вертикальном.

Основными характеристиками электронно-лучевой трубки являются:

– послесвечение – время, за которое восстанавливается цвет экрана после прекращения бомбардировки его электронами;

– разрешающая способность – минимальный диаметр светового пятна на экране;

– чувствительность – отношение отклонения луча к напряжению отклоняющих пластин (по вертикали и по горизонтали).

1.6.2 Вакуумно-люминесцентные индикаторы

Вакуумно-люминесцентный индикатор представляет собой электронную лампу – триод представленную на рисунке 1.6.2.1

Рисунок 1.6.2.1 Вакуумно-люминесцентный индикатор

Данный индикатор состоящую из накаливаемой током металлической нити – катода 1, металлической сетки 2 и анодов – сегментов 3, покрытых люминофором. Все элементы конструкции размещены в вакуумном стеклянном баллоне с выводами от электродов.

Принцип действия индикатора основан на преобразовании кинетической энергии электронов в видимое излучение люминофорного покрытия анодов-сегментов. Электроны, покинувшие катод вследствие термоэлектронной эмиссии, ускоряются полем сетки, положительно заряженной относительно катода, частично проходят сквозь сетку и бомбардируют сегменты анода, вызывая их свечение. Подключением анодов-сегментов в определенных комбинациях к источнику положительного напряжения можно получить требуемый светящийся знак. В зависимости от типа люминофорного покрытия анодов-сегментов индикаторы имеют свечение красного или зеленого цвета. Конструкция индикатора может быть как одно-, так и многоразрядной.

Вследствие низкого напряжения питания (20. 25В) и малой потребляемой мощности вакуумно-люминесцентные индикаторы хорошо сочетаются с интегральными микросхемами. В настоящее время их широко применяют в микрокалькуляторах, измерительных приборах и часах.

1.6.3 Газоразрядные индикаторы

Газоразрядный индикатор относится к ионным приборам тлеющего разряда и выполняется с холодным катодом. Индикатор имеет два или более электродов, помещенных в стеклянный баллон, заполненный инертным газом при давлении 0,1. 103 Па (рисунок 1.6.3.1).

Рисунок 1.6.3.1 Газоразрядный индикатор

При напряжении между электродами (анодом и катодом), достаточном для лавинообразной ионизации инертного газа движущимися в электрическом поле электронами и выбивания вторичных электронов с катода ускоренными электрическим полем положительными ионами, в пространстве между анодом и катодом возникает тлеющий разряд. Одновременно идет процесс рекомбинации электронов и положительно заряженных ионов. При этом выделяется энергия в виде фотонов, т.е. газ светится. Цвет свечения определяется составом газа-наполнителя.

Ионизация и рекомбинация наиболее интенсивно происходят вблизи катода, где концентрации свободных электронов и ионов максимальны. Поэтому наиболее интенсивное свечение наблюдается в прикатодной области.

Простейшие приборы этого типа – сигнальные индикаторы (неоновые лампы). Они представляют собой два металлических электрода, выполненные в виде дисков, стержней или коаксиальных цилиндров и помещенные в стеклянный баллон, заполненный неоном.

Пространство этих ламп вблизи катода светится оранжево-красным светом, наблюдаемым обычно через торец лампы. Для ограничения тока в неоновых лампах последовательно с ними необходимо включать балластный резистор, который может находиться в цоколе лампы.

Напряжение питания сигнальных индикаторов колеблется от 60 до 235В, рабочий ток – от 0,15 до 30мА. Неоновые лампы широко используют как сигнальные в устройствах автоматики, вычислительной техники и в приборостроении. Особенно часто их применяют в качестве индикаторов напряжения питания.

Газоразрядные индикаторы отличаются надежностью и простотой конструкции, потребляют мало энергии и позволяют получать высокие яркости и контрастность изображения.

Недостатком газоразрядных индикаторов является сложность их прямого подключения к интегральным микросхемам из-за высокого напряжения питания (100. 250В).

1.6.4 Полупроводниковые индикаторы

Принцип действия полупроводникового индикатора основан на излучении квантов света при рекомбинации носителей заряда в области р-n – перехода, к которому приложено прямое напряжение. К полупроводниковым индикаторам относится светодиод – полупроводниковый диод, в котором предусмотрена возможность вывода светового излучения из области р-n–перехода сквозь прозрачное окно в корпусе. Цвет определяется материалом, из которого выполнен светодиод. Выпускают светодиоды красного, желтого и зеленого свечения.

Рисунок 1.6.4.1 Полупроводниковые индикаторы

а) дискретные, б) знаковые, в) матрица точечных элементов

Полупроводниковые индикаторы подразделяются на дискретные (точечные), предназначенные для отображения цветной световой точки (рисунок 1.6.4.1, а), и знаковые – для отображения цифр и букв (рисунок 1.6.4.1, б). В знаковых сегментных индикаторах каждый сегмент представляет собой отдельный диод. Из 7 сегментов можно синтезировать цифры от 0 до 9 и 12 букв русского алфавита.

Существенно большими информативными возможностями обладают полупроводниковые знаковые индикаторы в виде матриц точечных элементов (рисунок 1.6.4.1, в), где 36 элементов матрицы сгруппированы в 5 колонок и 7 рядов (плюс одна светящаяся точка в 7 ряду). Катоды элементов каждого ряда соединены между собой и имеют общий вывод, также как и аноды элементов каждой колонки. Подавая напряжение на выводы выбранных ряда и колонки, можно вызывать свечение заданного элемента матрицы.

Матричные элементы позволяют отображать все цифры и буквы русского и латинского алфавитов. На их основе можно создавать буквенно-цифровые дисплеи, в частности, в виде бегущей строки.

Полупроводниковые индикаторы работают при прямом напряжении 2. 6 В и токе 10. 40 мА в расчете на сегмент или на точку. Их применяют для индикации в измерительных приборах, системах автоматики и вычислительной техники.

Достоинствами полупроводниковых индикаторов являются: возможность их прямого подключения к интегральным микросхемам благодаря низкому рабочему напряжению; большой срок службы; высокая яркость свечения и хороший обзор.

Основной их недостаток состоит в сравнительно высокой потребляемой мощности – 0,5…1 Вт на один сегментный светодиод.

В настоящее время центральное производство и распределение электрической энергии осуществляется в основном на переменном токе. Цепи с изменяющимися – переменными – токами по сравнению с цепями постоянного тока имеют ряд особенностей. Переменные токи и напряжения вызывают переменные электрические и магнитные поля.

Источник

ЛЕКЦИЯ18.Полупроводниковые индикаторы, жидкокристаллические индикаторы, плазменные дисплейные панели

Например, 8ЛО4И – диаметр или размер по диагонали – 8 см, осциллографическая трубка с электростатическим управлением (ЛО), порядковый номер разработки – 4, цвет свечения – зеленый.

Маркировка электронно-лучевых трубок

Маркировка электронно-лучевых трубок состоит из четырех элементов:

Первый элемент – число, обозначающее диаметр или размер диагонали экрана в сантиметрах;

Второй элемент – две буквы. Осциллографические трубки с электростатическим управлением – ЛО, с электромагнитным – ЛМ, кинескопы – ЛК;

Третий элемент – число, обозначающее порядковый номер прибора;

Четвёртый элемент – буква, обозначающая цвет свечения экрана: А – синий, Б, В – белый, Г – фиолетовый; Д, М – голубой, Е, С – оранжевый. И – зеленый, К – розовый.

Выводы. 1. С помощью электронно-лучевых трубок электрические сигналы преобразуются в видимое изображение. 2. Система электростатической фокусировки содержит две электронные линзы, которые позволяют свести электроны луча в точке на поверности экрана. 3. Система электростатического осклонения луча состоит из двух пар пластин, к которым подводится напряжение, позволяющее отклонять луч как по вертикали, так и по горизонтали.

4. Основное достоинство электромагнитной системы отклонения в том, что она дает возможность получить большую чувствительность трубки при тех же анодных напряжениях, а при той же чувствительности-большую яркость, чем электростатическая система. 5. Достоинство электростатической системы отклонения-возможность работы на гораздо более высоких частотах, чем при электромагнитной системе. 6. Основными параметрами экрана являются световая отдача и длительность послесвечения. 7. Потенциал экрана равен примерно потенциалу второго анода. Динамическое равновесие между этими потенциалами поддерживается благодаря вторичной эмиссии электронов с экрана на второй анод.

Контрольные вопросы:

1.Объясните принцип преобразования электрической энергии луча в видимое изображение

2.Как регулируется яркость свечения на экране?

3.Почему изображение становится расплывчатым при расфокусировке луча?

4.Как повлияет на изображение на экране уменьшение напряжения на втором аноде?

5.Объясните принцип фокусировки луча с помощью электрического поля.

6.Как и почему влияет на чувствительность трубки длина отклоняющихся пластин?

7.Какова роль ускоряющего электрода между модулятором и первым анодом в трубке?

8.Оъясните принципы фокусировки электронного луча с помощью магнитного поля.

9.Объясните принципы отклонения электронного луча с помощью магнитного поля.

10.Почему при больших анодных напряжениях используется магнитная система отклонения?

11.Объясните принцип получения изображения на экране осциллографической трубки.

Полупроводниковые индикаторы (ППИ)могут перекрыть весь видимый диапазон спектра (рисунок. 1.70).

Принцип действия полупроводникового индикатора основан на излучении квантов света при рекомбинации носителей заряда в области PN – перехода, к которому приложено прямое напряжение. К полупроводниковым индикаторам относится светодиод – полупроводниковый диод, в котором предусмотрена возможность вывода светового излучения из области PN – перехода сквозь прозрачное окно в корпусе. Цвет определяется материалом, из которого выполнен светодиод. Выпускают светодиоды красного, желтого и зеленого свечения.

Светодиоды находят широкое применение в качестве буквенно-цифровых индикаторов и индикаторных панелей.

. Светодиодные индикаторы бывают двух видов: семисегментные и матричные. Семисегментные светодиодные индикаторы предназначены для отображения информации в виде цифр и включают в свой состав восемь светодиодов, семь из которых имеют форму сегментов, а один, восьмой – точка. Электрическая схема семисегментного индикатора представлена на рисунке 1.71 (а).

б- Матричный индикатор

Семисегментные индикаторы выпускаются двух видов – с объединённым анодом или с объединённым катодом.

Путём подключения тех или иных светодиодов в матрицу можно сформировать любую цифру, букву, знак или символ.

Часто из них формируются устройства отображения типа бегущая строка

Яркое и чистое свечение, удобство управлеиия, экономичность, технологичность, долговечность открывают перед этими приборами безграничные перспективы.

Достоинства светодиодных индикаторов:

малое питающее напряжение;

сравнительно малый потребляемый ток;

чёткая конфигурация цифр.

Недостаток – недостаточная яркость свечения

Жидкокристаллические индикаторы (ЖКИ) относятся к «молодым» и бурно прогрессирующим оптоэлектронным приборам.

В состав конструкции (рисунок 1.72,в) входят:

2. прозрачный электрод;

4. непрозрачный электрод.

Рисунок 1.72, а – Обычное состояние ЖК; б – ЖК под воздействием электрического поля; в – Конструкция ЖК индикатора.

Прозрачный электрод выполняется в виде сегментов, букв или символов и в зависимости от того между каким из прозрачных электродов и непрозрачным электродом создаётся электрическое поле в этом месте жидкий кристалл становится прозрачным и сквозь него оказывается виден непрозрачный электрод.

Достоинства: малое питающее напряжение, чрезвычайно малый потребляемый ток.

Недостаток: можно использовать только при внешнем освещении.

Устройство жидкокристаллического индикатора достаточно просто, здесь удобно реализуюгся современные плоские панельные конструкции. Для получения низких управляющих напряжений (единицы вольт) зазор между пластинами должен быть небольшим (

Жидкие кристаллы представляют собой достаточно удобную основу для создания информационных табло повышенной информационной емкости и экранов малокадрового телевидения. Причины этого—малая потребляемая мощность, высокая контрастность, низкое питающее напряжение, технологичность. Основные сложности связаны со схемами управления: низкое быстродействие ЖКИ затрудняет использование мулыиплексных режимов, приводит к созданию ЖК матриц с большим количеством внешних выводов. Перспективы преодоления этой проблемы видятся в разработке конструкции экрана, в которой вместо одной из стеклянных обкладок обычного ЖКИ используется кремниевая пластина,содержащая схему управления и имеющая на своей поверхности матрицу элементарных электродов.Каждый из этих электродов является оптическим отражателем. Такое технологическое совмещение растра и схемы управления резко сокращает число внешних выводов.

Совершенствование ЖКИ ведется в направлении получения цветных изображений (для этого привлекаются иные, отличные от описанных, электрооптические эффекты), повышения быстродействия, долговечности (значения, близкие к 105 ч, представляются вполне реальными), создания злементов с встроенной памятью.

Плазменная дисплейная панель (ПДП)представляет собой плоский светоизлучающий дисплей и имеет следующие особенности:

1. Совершенно плоская поверхность, пригодная для создания дисплеев большого размера (от 30 до 50 дюймов).

2. Более тонкий и легкий по сравнению с ЭЛТ прямого видения корпус.

3. Очень высокая контрастность, которая может быть легко доведена до 100:1 и выше при 256 уровнях яркости.

4. Равномерная яркость на больших дисплеях с разложением изображения на 1 000 и более строк.

5. Широкий угол наблюдения (160°).

6. Устойчивость изображения к воздействию магнитных полей.

Рисунок 1.73 – Конструкция трехэлектродной панели поверхностного разряда переменного тока.
