Синхронизация генераторов: способы и их преимущества

Электростанции средней и высокой мощности состоят из нескольких синхронных генераторов с параллельным подключением к сети переменного тока. Это предотвращает полное отключение потребителей при неисправностях оборудования. Для запуска машин необходима процедура безопасного включения. От ее продолжительности и условий протекания во многом зависит работоспособность оборудования станции.

Особенность работы синхронных ГУ состоит в том, что при запуске из состояния покоя ротор не может начать самостоятельное движение и нуждается в принудительном раскручивании до скорости вращения электромагнитного поля статора. При включении электромашин возникают пусковые токи, которые нередко сравнимы с показателями короткого замыкания, что может привести к снижению сетевого напряжения. При затяжном пуске резко возрастает риск перегрева рабочих узлов. Все эти нюансы учитывают при разгоне ротора до подсинхронной скорости, после чего генераторная установка включается в сеть с соблюдением ряда условий. Этот процесс и называется синхронизацией генератора с сетью.

Для чего нужна синхронизация генераторов и что это такое?

В перечень условий входят:

Перечисленные операции проводятся вручную или специальными автоматическими устройствами. Промежуточный вариант: часть операций выполняет персонал, а часть — автоматически. В современных системах электроснабжения предпочтение отдается автоматике. Для выполнения этой сложной и ответственной процедуры электростанции оборудуются автосинхронизаторами.

Способы синхронизации

Применение одного из перечисленных методов позволяет предотвратить обесточивание шин, повреждение коммутационного оборудования и электрогенератора.

Синхронизация генераторов на параллельную работу осуществляется тремя способами:

Перечисленные методы имеют достоинства и недостатки. Их выбор зависит от вида и назначения ГУ, ее мощности, требований к параметрам напряжения и частоты.

Точная синхронизация электростанций

Для выполнения всех ее условий требуется несколько минут времени и наличие особого навыка у персонала. Операция не опасна для оборудования, так как номинальное значение тока не превышается. Она используется на генераторных установках большой мощности, где время опережения задается автоматикой. Это позволяет предотвратить возникновение сверхтоков при включении.

При выполнении соблюдаются следующие критерии:

Соблюдение условий достигается с помощью регулировки тока возбуждения машины и изменения вращающего момента вала. Контроль параметров производится по расположенным на пульте управления вольтметрам, частотометрам и синхроноскопу, которые подключают к трансформатору.

Недостатки точной синхронизации:

Преимущества способа заключаются в том, что при избежании ошибок переходные процессы при параллельном соединении генераторов очень незначительны и кратковременны.

Способ самосинхронизации

Этот метод позволяет значительно сократить продолжительность подготовительных процедур и имеет единственное условие включения: разница скорости вращения генераторов должна быть не более 2-3 Гц. Точная подгонка остальных величин на производится.

При включении ГУ этим способом стремятся минимизировать время входа в синхронизм и изменения напряжения и тока. Для этого подключаемой машине дается перевозбуждение. Разность скоростей агрегатов должна быть не более 3-5 % их синхронной скорости вращения, а ускорение составляет не более 1 Гц/с. Лучше всего производить параллельное подключение генераторов при уменьшении разности их скоростей вращения. Сокращение процесса происходит при более высокой скорости подключаемой ГУ. В этом случае агрегат сразу берет на себя нагрузку и производит генерирование.

Недостаток самосинхронизации — снижение напряжения на шинах станции и броски тока в цепи генератора. Если мощность подключаемого дизельного агрегата равна общей мощности станции падение напряжения порой достигает 40 %, а броски тока в 2-4 раза превышают номинал.

Синхронизация дизель-генераторов и газовых электростанций через индуктивное сопротивление

Метод через сопротивление часто называют грубой синхронизацией. Его достоинства заключаются в простоте операций и высокой вероятности безаварийного включения.

Его используют в автономных системах энергоснабжения.

Последовательность действий состоит в приведении Гу во вращение, возбуждении и последующем подключении на шины при достижении околосинхронных значений напряжения и частоты. Окончательная синхронизация происходит через сопротивление после возникновения электрической связи с сетью.

Недостаток способа — большие толки и качания. По этой причине он применяется в автономных системах, мощность которых значительно уступает станциям централизованного энергоснабжения.

Особенности автоматических синхронизаторов (АС)

Современные АС выполняют точную автоматическую синхронизацию с помощью микропроцессора. Они имеют соответствующее климатическое исполнение и выполняют:

Устройства оснащаются программным обеспечением с моделью объекта регулирования для выбора предварительных настроек и обучения персонала. В них предусмотрены режимы ручного и автоматического тестирования. Оборудование выпускается в виде отдельного модуля, устанавливается в шкаф автоматики или предлагается как панель синхронизации. При этом функции у всех разновидностей одинаковые.

Основные положения правил технической эксплуатации

Синхронизация генераторов производится в соответствии с правилами технической эксплуатации и устройства электроустановок. Согласно стандартам РФ способ точной автоматической синхронизации предусматривается для турбогенераторов мощностью более 3 МВт и гидрогенераторов от 50 МВт. В аварийных ситуациях используется самосинхронизация без учета системы охлаждения и технических характеристик агрегатов.

Самосинхронизация допустима для турбогенераторов мощностью до 3 МВт и для установок этого типа с косвенным охлаждением, оснащенных трансформаторами. А также для гидрогенераторов мощностью до 50 МВт.

Ручные настройки применяются для генераторов до 15 МВт, а при работе двух и более параллельно подключенных ГУ используется автоматическое и полуавтоматическое оборудование. При ручном методе обязательна блокировка от несинхронного включения.

Соответствующие устройства размещаются на центральном или местном пульте управления, главном или блочном щите. Помимо автоматики все ГУ должны быть оборудованы ручными настройками с блокировкой от несинхронного включения.

При введении в сеть двух генераторов с общим выключателем их необходимо синхронизировать между собой самосинхронизацией, а затем с сетью точной настройкой.

Самосинхронизация обязательна при ликвидации аварий. При этом соблюдается правило, что сверхпереходный ток не превышает номинальный в 3 раза.

Процесс синхронизации может осуществляться только специально обученным персоналом. Для точной ручной настройки параметров необходимы специалисты высокой квалификации. Алгоритмы этого процесса постоянно совершенствуются, внедряются новые цифровые технологии, устройства управления. Важно выбрать правильный вариант оборудования.

Специалисты ГК «ЭнергоПроф» предоставляют комплексные услуги по оснащению систем автономного энергоснабжения блоками АВР с функцией блокировки и устройств АС. Мы производим синхронизацию ГУ с последующим техническим обслуживанием и обучаем персонал станции.

Источник

13 Синхронизации синхронных генераторов

Подготовка СГ к включению на парал­лельную работу и сам процесс включения на

Существует три способа синхронизации

Эти способы рассмотрены ниже.

Условия синхронизации синхронных генераторов

Для безударного включения СГ на параллельную работу необходимо выполнить следующие условия синхронизации:

равенство напряжения Uсети и ЭДС Еподключаемого генера­тора, т. е.

равенство частот сети f и подключаемого генератора f , т. е. f = f .

3. совпадение по фазе одноименных векторов фазных напряжений обоих генерато-

ров, или, иначе, равенство нулю угла сдвига по фазе указанных векторов, т. е. φ = 0°.

4. одинаковый порядок чередования фаз 3-фазных генераторов, т.е. А— В -С и

А-В— С. На практике это означает, что выводы А, В и С каждого генератора должны

при включении на шины, подключаться к шинам соответственно А, В и С ГЭРЩ.

Объясним, как проверяется выполнение этих условий и что надо делать при их на-

Для проверки выполнения первого условия используют вольтметр с переключателем, позволяющим поочередно измерить напряжение на шинах ( сети ) и на зажимах генератора, включаемого на шины.

Если напряжение подключаемого генератора больше ( меньше ) напряжения на шинах, то поступают так:

1. при ручном регулировании вручную уменьшают ( увеличивают ) ток возбуждения подключаемого генератора при помощи реостата возбуждения, рукоятка которого выведена на лицевую часть генераторной панели каждого генератора;

2. при автоматическом управлении уменьшают ( увеличивают ) ток возбуждения воздействием на регулятор уставки напряжения автоматического регулятора напряжения

( АРН ) генератора, рукоятка которого выведена на лицевую часть генераторной панели каждого генератора.

Для проверки выполнения второго условия используют частотомер с переключателем, позволяющим поочередно измерить частоту напряжения на шинах ( сети ) и на зажимах генератора, включаемого на шины.

Если частота тока подключаемого генератора больше ( меньше ) частоты тока на шинах, то у подключаемого генератора уменьшают ( увеличивают ) подачу топлива дизелю поворотом рукоятки управления серводвигателя в сторону «Меньше» ( «Больше» ).

Эта рукоятка выведена выведена на лицевую часть генераторной панели каждого генератора.

Для проверки выполнения третьего условия используют ламповый или стрелочный синхроноскоп. Включить генераторный автомат надо в момент, когда погаснут все 3 лам-

пы ( если синхроноскоп включен по схеме «на темноту» ), либо верхняя ( если синхроноскоп включен по схеме «на вращение огня» ), либо если стрелка синхроноскопа займет

положение «12 часов».

Проверка выполнения четвертого условия в процессе эксплуатации судна не делается. Это объясняется тем, что необходимый порядок подключения генераторов к шинам обеспечивают специалисты-электромонтажники судоверфи.

Поэтому судовым электромеханикам нет надобности проверять выполнение этого условия.

Однако после выполнения ремонтно-профилактических работ, в ходе которых гене

ратор отсоединялся от шин ГЭРЩ, проверка выполнения этого условия обязательна.

Если все условия синхронизации выполнены, то включение гене­ратора на шины ГРЩ будет безударным, а сам генератор после включе­ния останется работать в режиме холостого хода.

. Последствия нарушений условий синхронизации.

От того, какое именно условие не выполнено, зависят последствия нарушения усло­вий синхронизации. Рассмотрим поочередно нарушение каждого из перечисленных условий.

1. При нарушении первого условия | U| ≠ | E|.

В этом случае в замкнутой цепи, образованной последовательно включенными через шины ГЭРЩ обмотками статоров СГ, возникнет т.н. уравнительный ток.

Этот ток, протекая через обмотки статоров обоих генераторов, подмагничивает генератор с меньшим напряжением и размагничивает генератор с большим напряжением.

В результате напряжения параллельно включенных генераторов выравняются.

Вместе с тем уравнительный ток нагружает обмотки статоров обоих генераторов, нагревая их и линии электропередачи между генераторами и не позволяя использовать ге-

нераторы по току полностью.

2. При нарушении второго условия синхронизации f ≠ f .

Сразу после включения генератора на шины возникнет переходный процесс, харак­тер которого зависит от значения разности частот обоих генераторов.

Если разность частот менее 0,75 Гц, то после подключения генератора его ротор совершит несколько колебательных движений ( качаний) с постепенно убывающей амплитудой и затем под действием собственной синхрони­зирующей мощности втянется в синхронизм.

После этого роторы обоих генера­торов станут вращаться с одинаковой скоростью.Если эта разность составляет несколько герц, ротор подключен­ного генератора может не войти в синхронизм и будет перемещаться относительно ротора другого генератора.Возникающие при этом механические толчки на валу могут привести к тому, что не только подключенный генератор не войдет в синхронизм, но могут выпасть из синхронизма другие параллельно работающие генераторы.

3. Последствия нарушения третьего условия ( φ ≠ 0°) зависят от взаимного положения роторов в момент включения генератора на параллельную работу.

Рассмотрим 3 характерных случая:

а ) генератор включен при положении стрелки синхроноскопа «без пяти минут 12 часов» ( при этом стрелка синхроноскопа должна вращаться по часовой стрелке ).

В этом случае он сразу же перейдет в генераторный режим и снимет часть нагрузки с работающего генератора.

При этом на валах обоих генераторов возникнут динамические моменты: тормозного характера у подключенного генератора и подкручивающего у работающего.

После этого надо постепенно подачу топлива увеличивать у подключенного генератора и одновременно уменьшать у работающего. В момент времени, когда показания киловаттметров обоих генераторов станут одинаковыми, надо перестать изменять подачу топлива.

б ) генератор включен при положении стрелки синхроноскопа «пять минут после 12 часов».

В этом случае он сразу же перейдет в двигательный режим и добавит нагрузку на

При этом на валах обоих генераторов возникнут динамические моменты: подкручивающий у подключенного и тормозной у работающего генератора.

В результате «подкручивания» подключенный генератор может пойти «вразнос» и и будет отключен защитой по обратной мощности.

Если защита не сработала, что может быть при небольшом, неопасном значении обратной мощности подключенного генератора, надо сразу после включения начать увеличивать подачу топлива у подключенного генератора и уменьшать у работающего.

В момент времени, когда показания киловаттметров обоих генераторов станут одинаковыми, надо перестать изменять подачу топлива.

в ) генератор включен на шины при положении стрелки синхроноскопа «6 часов».

В этом случае ротор подключенного генератора «перевернут» по отношению к ротору работающего.

При этом в замкнутой цепи, образованной последовательно включенными через шины ГЭРЩ обмотками статоров СГ, напряжение работающего генератора и ЭДС подключенного суммируются ( совпадают по фазе ).

Поскольку обмотки статоров имеют незначительное сопротивление, под действием двойного напряжения Uг+ Eг= 220 + 220 = 440 В в цепи возникнет ток короткого замыкания.

В результате отключится один или оба автоматических выключателя ( в последнем случае судно обесточится ).

В соответствии с Правилами технической эксплуатации электрооборудования судов, именно вахтенный механик должен выполнять все действия, связанные с синхронизацией, переводом и распределением нагрузки при параллельной работе генераторов. Судовой электромеханик включает на параллельную работу генераторы только в двух случаях – при использовании методов грубой синхронизации или самосинхронизации

Методы синхронизации синхронных генераторов

Метод точной синхронизации

Суть метода состоит в том, что подключаемый генератор включается на шины ГРЩ с соблюдением всех условий синхронизации.Выполнение первого условия на практике осуществляется автома­тически, так как СГ снабжены системами самовозбуждения и автома­тического регулирования напряжения СВАРН (рис. 3.13 ).

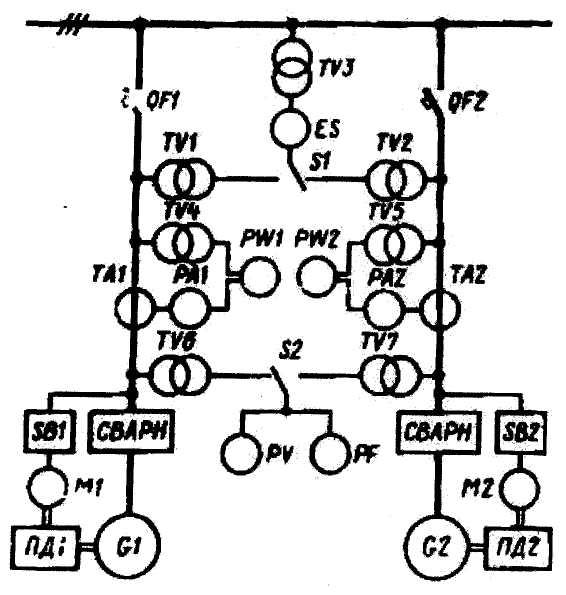

Рис. 3.13. Принципиальная схема точной синхронизации

Равенство частот достигается подгонкой частоты подключаемого СГ к частоте работающего. Для этого на панели управления ГРЩ располагают реверсивные переключатели SB1 и SB2 , при помощи которых включают серводвигатель М1 или М2 регулятора частоты вращения подключае­мого СГ в ту или иную сторону.

Визуальный контроль за выполнением первых двух условий ( равенство напряжений и частот ) на практике выполняется одновременно, пооче­редным подключением к каждому генератору вольтметра РV и частото­мера РF переключателем S2.

Совпадение по фазе одноимен­ных векторов фазных напряжений проверяется при помощи cтрелочного синхро­носкопа ЕS и достигается при одинаковом положении роторов работающего и подключаемого генераторов по отношению к статорам. Для этого воздействуют короткими импульсами на серво­двигатель регулятора частоты вращения подключаемого СГ, добиваясь момента, когда стрелка синхроноскопа расположится вертикально, напротив отметки на шкале прибора ( «на 12 часов» ). В этот момент времени включают СГ на шины при помощи автоматического выключателя QF1 ( QF2 ).

При точном соблюдении условий синхронизации включение СГ на шины будет безударным, а сам генератор после включения останется работать в режиме холостого хода.После этого подключенный СГ нагружают активной нагрузкой, одновременно разгружая другой, для чего увеличивают подачу топлива (пара) у подключаемого ГА и одно­временно уменьшают у другого.

Распределяют активную нагрузку пропорционально номинальным активным мощностям генераторов и контролируют при помощи киловаттметров РW1 и РW2, обычно вклю­чаемых через трансформаторы тока ТА1 и ТА2 и напряжения ТV4 и TV5.

Распределение реактивной нагрузки происходит автоматически путем воздействия систем самовозбуждения и автоматического регу­лирования напряжения СВАРН обоих генераторов на токи возбужде­ния. При этом ток возбуждения подключенного СГ автоматически увеличивается, а другого уменьшается.

Пропорциональность распреде­ления реактивной нагрузки проверяется при помощи килоамперметров РA1 и РA2, т. е. косвенно, так как эти приборы показывают полные, а не реактивные токи генераторов. Если у двух однотипных СГ одина­ковы показания киловатт

метров РW1 и РW2 (т. е. одинаковы активные токи) и неодинаковы показания килоамперметров РA1 и РA2, значит, неодинаковы реактивные токи.

Из всего изложенного следует, что включение СГ на параллельную работу представляет собой довольно трудную задачу. Основная труд­ность заключается в определении момента совпадения по фазе напря­жений СГ, включаемых на параллельную работу. Для определения указанного момента при автоматической точной синхронизации используют синхронизаторы, а при точной синхронизации вручную применяют синхроноскопы.

Метод грубой синхронизации

Метод заключается в том, что гене­ратор подключают на шины ГРЩ не прямо, как при точной синхрониза­ции, а через токоограничивающее реактивное сопротивление X,р включенное в каждую фазу (рис. 3.16, а). Это сопротивление называется реактором.

Грубую синхронизацию выполняют в следующем порядке:

1. уравни­вают частоты и напряжения СГ, что проверяют при помощи частотомера РF и вольтметра РV;

2. в произвольный момент времени замыкают кон­такт КМ2 (КМ1), тем самым включая генератор G2 (G1) на шины ГРЩ через реактор x;

3. через несколько секунд, в течение которых генера­тор втягивается в синхронизм, включают АВ QF2 (QF1) и размыкают контакт КМ2 (КМ 1).

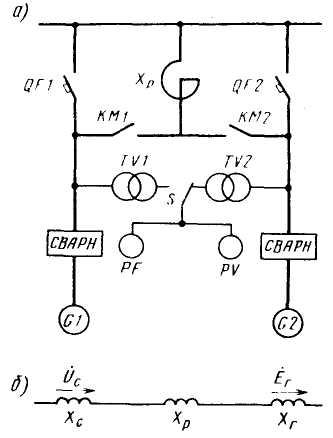

Рис. 3.16. Схемы грубой синхронизации ( а ) и замещения для одной фазы ( б )

Поскольку включение генератора на шины выполняют в произ­вольный момент времени, роторы СГ, а значит, векторы напряжения сети Ū и ЭДС Ē подключаемого генератора в момент включения могут занимать любое взаимное положение. Поэтому включение СГ сопро­вождается бросками тока и механическими ударами на валу, которые ограничиваются реактором до безопасных значений. Сам же метод иногда называют методом несинхронного включения СГ.Сопротивление реактора рассчитывают исходя из наиболее тяжело­го случая включения, когда положение роторов СГ отличается на 180°. При этом векторы Ū и ЭДС Ē в контуре, образованном статорными обмотками генераторов, совпадают по фазе, т. е. Ū + Ē ≈ 2 Ū .

Тогда наиболь­шее значение тока в момент включения определится по схеме замещения ( рис. 3.16, б ):

I= 2 U / (x+ x+ x)≤ ( 2,5…3,5 ) I, где I— номинальный ток генератора.

На многих судах грубая синхронизация СГ выполняется полуавто­матически: уравнивание напряжений генераторов обеспечивают автоматические регуляторы напряжения, примерное уравнивание частот выполняет оператор ( электромеханик или вахтенный механик ), а выбор момента включения генератора на шины при Ūc + Ē г= 0 обеспечивает аппаратура схемы синхронизации.

К достоинствам метода можно отнести простоту, надежность и непродолжительность.

Метод допускает погрешность при уравнивании напряжений генераторов до ±10 % номинального и частот до ± (3-4) % номинальной.

При правильном расчете и выборе реактора втягивание включенного генератора в синхронизм происходит в течение 1,5-3,0 с, а провал напряжения не превышает 20 % номинального.

При самосинхронизации (рис. 3.17 ) подключаемый СГ разгоняют до частоты вращения, отличающейся от синхронной на 2-5 %. Обмотка возбуждения генератора ОВГ отключе­на от источника возбуждения (разомкнут контакт КМ2) и замкнута на разрядный резистор R р(замкнут контакт КМ1).

В произвольный мо­мент времени невозбужденный генератор при помощи автоматиче­ского выключателя QF2 подключают на шины и одновременно или с незначительной задержкой подают возбуждение (замыкается контакт КМ2 и размыкается КМ1). Далее генератор втягивается в синхронизм под действием синхронизирующей мощности Рсх

В момент включения на шины ЭДС невозбужденного генератора Е= 0, поэтому максимальное значение тока включения будет вдвое меньше максимального тока при синхронизации возбужденного генератора и составит ( 2,0-4,5) I.

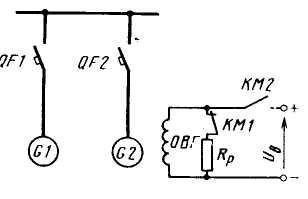

Рис. 3.17. Схема самосинхронизации

Провалы напряжения достигают 50 % номинального, а втягивание в синхронизм заканчивается через несколько секунд после включения СГ на шины. Разрядный резистор Rp предназначен для исключения перенапряжений в обмотке возбуж­дения ОВГ в момент включения СГ на шины.

Метод самосинхронизации прост и непродолжителен по времени. Недостатками метода являются провалы напряжения и удары на валу генераторов. Поэтому самосинхронизация может применяться в СЭЭС, включенная мощность которых значительно превышает мощность единичного СГ (например, в гребных электрических установках).
