Различия между теплообменниками газовых котлов

В электрических котлах главным нагревательным элементом является тэн. В газовых — теплообменник. Он служит для того, чтобы нагревать воду, которая через него проходит. Для этого используется горелка с открытым пламенем. Так как условия достаточно агрессивные, следует внимательно подходить к выбору теплообменника. Раньше они представляли собой обычную металлическую трубку, но сейчас их устройство намного сложнее.

Материал теплообменника газового котла: какой лучше

Меня удивляет, когда люди не задумываются о материале, из которого сделан теплообменник в котле. Ведь это один из самых важных элементов отопительного оборудования. Именно от материала зависит КПД, скорость нагрева и главное – срок службы. Помимо этого, они могут содержать второй контур. Чтобы вы поняли, какой теплообменник лучше, я хочу рассказать про преимущества и недостатки каждого из них.

Первые чугунные теплообменники

Именно чугун использовали при создании первых угольных и газовых котлов. Это объясняется его антикоррозийными свойствами и сроком службы от 30 до 50 лет. Да и вообще, чугун слабо воздействует с какими-либо химическими веществами. А вот что касается теплоёмкости, она одна из самых высоких. Поэтому даже сейчас, когда появилось много других видов, теплообменники из чугуна продолжают пользоваться спросом. Они дольше нагреваются, но и гораздо дольше удерживают тепло после прекращения нагрева.

Во-вторых, они плохо переносят резкие перепады температур. А ведь в отоплении обратка всегда холоднее подачи. В-третьих, чтобы уберечь чугун от этих перепадов, начали применять особые горелки. И тогда теплоёмкость уже перестала быть преимуществом. Поэтому, по сути, единственным преимуществом является большой срок службы.

Стальной

Чтобы избавиться от минусов чугунных, начали использовать стальные теплообменники. Они легче, оборудование занимает меньше места, да и цена гораздо ниже. Помимо этого, стальные теплообменники не так сильно боятся перепадов температур, поэтому в качестве нагревательного элемента подходят очень хорошо. А в случае поломки их можно отремонтировать. Конечно, не все модели, но многие.

Почему же тогда чугунные теплообменники продолжают использовать, если у стальных так много преимуществ? Дело в том, что не всё так гладко. Ведь сталь подвержена коррозии, а это уже огромный минус. Поэтому и срок службы в 2-3 раза меньше, обычно от 12 до 15 лет. Ещё я хотел бы обратить внимание на то, что сталь может прогореть. Если уж вы решили выбирать котёл с теплообменником из этого материала, я советую заранее узнать про толщину стенок. Она должна быть 3 мм и больше. А лучше 5 мм.

Медный

Самый лучший металл по теплоотдающим характеристикам — это медь. Пожалуй, можно назвать только один недостаток медных теплообменников. Это их высокая цена, устанавливаются медные теплообменники обычно на модели среднего ценового сегмента и выше (от 45-50 тыс. руб). Зато преимуществ очень много:

Кстати, именно из-за быстрого нагрева тратится гораздо меньше газа, поэтому ещё одним плюсом можно считать экономию. Что касается срока службы, производители обычно указывают 14—17 лет, что соответствует реалиям. Это незначительно больше, чем у стали, но все еще сильно меньше, чем у чугуна. Но за такое время на топливе получится сэкономить гораздо больше.

Обычно медные теплообменники устанавливают в настенных котлах. Хотя встречаются и в напольных.

Алюминиевый

В качестве материала для теплообменника газового котла используют и алюминий. Впервые его применили в конденсационных моделях, но о них я расскажу чуть позже. Алюминиевые теплообменники устанавливают и в обычных конвекционных котлах. Казалось бы, зачем они нужны, если медь хорошо справляется со своими задачами? Всё дело в цене. Чтобы удешевить производство, в медных теплообменниках стараются уменьшать толщину стенок. С алюминием этого делать не нужно. Он и так в несколько раз дешевле меди, а теплоотдающие свойства тоже достаточно высокие.

Получается, что алюминиевый теплообменник толще медного. И в этом его огромное преимущество, ведь повышается срок службы. Практика показала, что алюминий ещё и меньше подвержен окислению. Но в интернете мнения на этот счёт расходятся. Поэтому сложно сказать точно, какой теплообменник лучше.

Мы рекомендуем: настенные модели – с медным или алюминиевым теплообменником; напольные – с чугунным. Разумеется, в бюджетных моделях применяют исключительно сталь.

Конденсационные котлы с дополнительным теплообменником

В обычных котлах горелка нагревает теплообменник, а продукты сгорания удаляются через дымоход. Но смысл в том, что часть тепла тоже уходит через дымоход. Чтобы использовать это тепло для обогрева, создали конденсационные котлы. Их конструкция предполагает наличие дополнительного теплообменника. Устроен он достаточно сложно. Из-за разницы температур образуется конденсат, который и служит источником тепловой энергии. Грубо говоря, пар становится водой, она остужается, а её тепло используется для отопления.

Идея создания конденсационных котлов не такая уж новая. Об этом задумывались несколько десятков лет назад. Но тогда технологии не позволяли сделать сплав металла, который мог бы долго проработать в агрессивной среде. Сейчас для этих целей обычно используют высококачественную нержавейку.

Сравнение конвекционных и конденсационных газовых котлов
Окупаемость конденсационных моделей в отечественных условиях

Монотермический или битермический

Когда котёл способен работать только в режиме отопления, его называют одноконтурным. Но многие современные модели способны также работать в режиме горячего водоснабжения (ГВС). Такие котлы называют двухконтурными. Осуществить нагрев воды можно двумя способами: с помощью пластинчатого теплообменника или битермического.

Пластинчатый теплообменник установлен отдельно от основного и состоит из двух частей. Когда через одну часть проходит вода из отопления, она нагревает вторую, которая соединена с водопроводом. Это раздельный, более практичный и надежный, но более дорогой и менее компактный способ.

Битермический теплообменник невозможно очистить механическим путем и довольно сложно промыть. При образовании накипи он быстрее забивается.

В целях экономии средств и пространства придумали сдвоенные или битермические теплообменники. Принцип действия у них совершенно другой. Конструктивно это одна деталь: теплообменник в теплообменнике или труба в трубе. Снаружи обычно проходит отопление, а внутри располагается контур ГВС.

К сожалению, из-за своей конструкции у битермических теплообменников узкие проходы, которые могут быстро засориться. А чистка помогает далеко не всегда, да и сделать это не так просто. Цена у таких теплообменников гораздо выше. Да и всё равно пользоваться водой придётся ограниченное время, так как присутствует риск прогорания металла. Я считаю, что лучше покупать котлы с раздельными теплообменниками. Они более надёжные.

Теплообменник газового котла в разрезе. Использование загрязненного теплоносителя и отсутствие регулярной чистки привело к тяжелым последствиям: серьезный перегрев и практически полное засорение.

Люди покупают котёл не на один год. В худшем случае он должен прослужить несколько лет. А так как теплообменник является важной частью любого котла, то и к его выбору нужно подходить основательно. Также стоит помнить, что это одна из самых дорогих и труднозаменимых запчастей. Лучше следить за правильной работой оборудования и ежегодно его обслуживать, чем потом платить лишние деньги за ремонт.

Источник

Как подобрать теплообменник

На правах рекламы

И если профессиональные монтажники представляют себе подобные устройства и возможности их использования в достаточной мере, то для большинства обывателей теплообменник – это что-то металлическое, расположенное внутри котла, что греет воду. Вместе с тем сфера применения данных устройств очень обширна.

Прежде всего, теплообменник представляет собой оборудование, в рабочем блоке которого налажен теплообмен между элементами, обычно это жидкости с различными температурами. В теплообменнике две среды разделяют только тонкие стенки труб или пластин с высокой теплопроводностью. Чем выше площадь такого контакта, тем больше тепла успеет перейти от более нагретой жидкости к холодной. По смыслу теплообменник всегда поточный, хоть сами устройства между собой могут существенно отличаться объемом камер и секций для перекачки двух сред.

Теплообменники применяют в системах отопления, системах охлаждения, для обогрева бассейнов, в различных отраслях: машиностроении, химической промышленности, фармацевтике и пищевом производстве и т.д.

Вместе с тем при помощи данных устройств можно реализовать весьма эффективные инженерные решения в части отопления и горячего водоснабжения не только на крупных промышленных объектах, но и в частных домах, и даже в квартирах. И для этого нет необходимости самостоятельно изобретать велосипед из подручных средств – выпускаемый сегодня производителями ассортимент теплообменников в состоянии обеспечить решение любой бытовой задачи.

Возникает лишь один вопрос: как правильно подобрать необходимое и отвечающее именно вашим задачам оборудование и при этом не переплатить.

При выборе теплообменника нужно учитывать массу параметров, разобраться в значении которых обывателю порой просто не под силу. Поэтому выбор лучше доверить профессионалам, которые выполнят расчет, подберут необходимое оборудование и предоставят комплексную информационную поддержку.

Одним из крупнейших игроков на рынке теплообменников является компания «Комплексное снабжение», которая не только объединяет несколько десятков мировых брендов, но и имеет собственное производство подобного оборудования под торговой маркой «КС», для максимального удовлетворения запросов покупателей.

Инженеры компании по вашему запросу осуществят качественный расчет именно для вашего объекта и предложат оптимальный вариант по соотношению «цена-качество». При этом покупателю, оформляя заказ, не придется тратить много времени на заполнение непонятных опросных листов еще более непонятными показателями, как это зачастую бывает в других компаниях.

Под конкретный технологический процесс специалисты подберут определенный тип теплообменника с учетом технических характеристик и рабочих параметров. Не менее важен и материал, из которого изготавливают теплопередающие поверхности между теплоносителями, чтобы обеспечить надежную и долговечную работу.

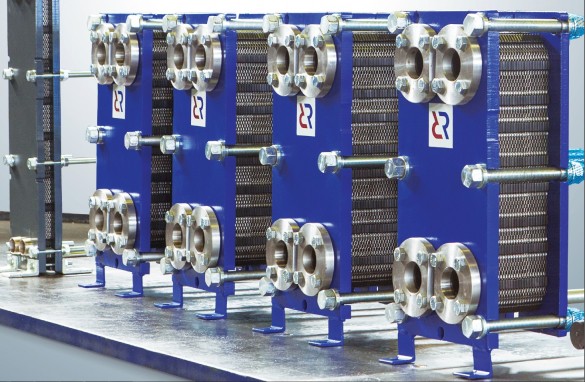

На сегодняшний день наиболее совершенными устройствами являются пластинчатые теплообменники в разборном и паяном исполнении. Данные приборы являются универсальными, весьма компактными и отвечают высоким показателям энергоэффективности.

Каждый из названных типов применяется в зависимости от конкретной задачи.

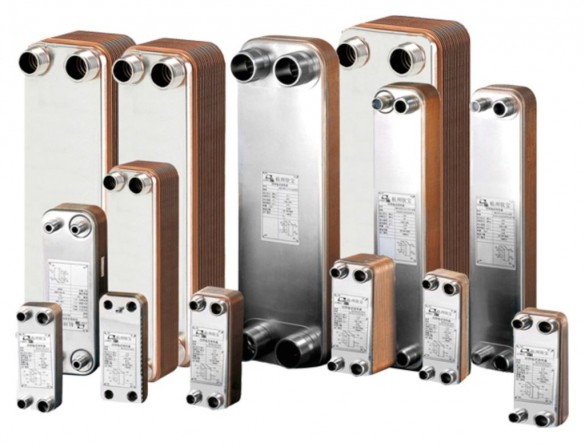

Например, для частных домов и коттеджей чаще применяются паяные теплообменники. Их используют в системах теплого пола, для организации горячего водоснабжения, отопления теплиц, веранд и пешеходных дорожек. В многоквартирных жилых домах, в основном, используются пластинчатые разборные теплообменники (как в тепловых пунктах, так и по отдельности), что позволяет сократить издержки на потребление тепловой энергии.

Клиент обратился с просьбой подобрать теплообменник для непостоянного отопления веранды площадью 100 метров квадратных и высотой потолка 3 метра. Установленный в доме газовый котел мощностью 35 кВт работает по температурному графику 95/70. Согласно расчету специалистов «Комплексного снабжения» в качестве оптимального варианта был выбран паяный теплообменник KAORI Е40-26, с залитой в отопительный контур незамерзающей жидкостью на основе пропилен-гликоля. Система обеспечивает температуру теплоносителя на выходе 80 градусов, на входе – 60. Когда нет необходимости отапливать веранду, клиенту достаточно просто выключить насос контура.

Пластинчатые теплообменники за счет своей конструктивной особенности имеют ряд превосходных потребительских характеристик:

Заказчик поставил задачу подобрать теплообменник для организации отопления коттеджа площадью 152 квадратных метра со стандартной высотой потолков. Температура теплоносителя (греющего контура) от ТЭЦ – 120 градусов на входе в теплообменник, 70 – на выходе. Требовалось рассчитать теплообменник так, чтобы на выходе из теплообменника (нагреваемый контур) получить 90 градусов. Для данного проекта специалисты «Комплексного снабжения» предложили пластинчатый разборный теплообменник КС03.

По каким параметрам осуществляется подбор теплообменника?

И это далеко не полный перечень нюансов, учитываемых при выборе теплообменников. Очевидно, что человеку, не являющемуся профессионалом в данном вопросе, купить теплообменник самостоятельно и сделать корректный выбор будет крайне сложно. В таких ситуациях на помощь придут специалисты компании «Комплексное снабжение». Достаточно отправить заявку на fhouse@sn22.ru, и вы получите качественный расчет именно для вашего объекта с предложением оптимального варианта по соотношению «цена-качество».

Источник

Какой газовый котел выбрать для отопления частного дома?

Наиболее оптимальным и экономичным источником отопления загородного дома до сих пор остается газовый котел.

На нашем рынке представлено огромное количество производителей данной продукции – Bosch, Buderus, Viessmann, Vaillant, Baxi, Navien и т.д.

Давайте поможем вам разобраться в этом деле, чтобы избежать непоправимых ошибок при покупке.

В настоящее время проект на электроснабжение здания ни у кого не вызывает вопросов. Это считается как нечто само собой разумеющееся.

Отсюда и вытекают проблемы сначала с правильным подбором мощности газового котла, а потом с его эксплуатацией.

Самый популярный способ из них – разделить общую площадь дома на 10м2. В итоге якобы и получается расчетная величина.

При этом никак не учитываются толщина и материал стен, габариты, количество и вид окон, дверей, наличие чердака и т.п.

Если вы хотите усредненно без проекта узнать мощность, воспользуйтесь хотя бы онлайн калькуляторами. Выбирать стоит те из них, которые требуют внести максимальное количество параметров.

Но все же для комфортной и спокойной жизни изначально заложите в свои расходы отдельную сумму на проект теплоснабжения. В нем же должна быть разработана схема всего отопления и просчитаны теплопотери дома.

Когда люди впервые видят на табличке котла мощность 24кВт и более, это вызывает у них оторопь.

Не путайте электрическую и тепловую мощность отопительных приборов. Газовый котел в самом худшем случае потребляет из розетки не более 150-200Вт в час.

Поэтому то для его питания в период отключения света и хватает обычных аккумуляторов с инвертором или так называемых ИБП.

Ни о каких киловаттах тут речи не идет.

А следовательно, брать газовый котел с запасом, экономически невыгодно. Это не всегда верно.

В первую очередь такая проблема касается “тупых” напольных и морально устаревших навесных котлов.

Вот как условно выглядит график работы 20квт и 30квт прибора.

По вертикали у нас расход газа, по горизонтали – время работы. Сверху нарисованы два режима, так называемого тактования. Снизу – режим комфортной работы с постоянной мощностью при морозах.

Обычно тактование наблюдается в период межсезонья, когда нет сильных морозов и прогревать долго систему не нужно.

В данной ситуации котел запускается на максимуме, быстро нагревает воду и отключается. Далее насос растаскивает теплоноситель по системе, температура падает, горелки запускаются вновь.

В таком режиме работает как 20квт, так и 30квт котел. В чем же разница?

А разница в том, что первый будет потреблять газ в промежутках запуска условно 2м3, а второй 3м3. Когда котел тактует, он не успевает ничего оценить и выйти на оптимальную мощность.

Он заводится на максимуме и останавливается на максимуме. Но все это касается старых, “тупых” моделей.

В современных настенных приборах с модулирующими горелками (1:10) и умной электроникой, работа котла устроена таким образом, что если автоматика изначально увидит перегрев теплоносителя, то следующее включение произойдет на меньшей мощности, либо вы ее сможете уменьшить самостоятельно.

Единственная проблема – когда минимальная мощность у котла не такая уж и минимальная.

Поэтому проверяйте инструкцию и спрашивайте у продавца имеет газовый котел функцию модуляции или нет. И чем чаще будет шаг регулировки, тем лучше.

90% потребителей никогда в жизни не пользуются ни погода зависимой автоматикой, ни GSM модулями. Переплачивать за них не стоит.

Уж лучше поставить парочку умных и недорогих комнатных термостатов.

Большинство именно так и решает извечную проблему с тактованием.

Это вовсе не так. На конечную мощность влияют исключительно теплопотери здания.

Когда температура достигает заданных величин, количество тепла от котла будет выделяться одно и то же. Не важно сколько воды при этом будет в системе – 10л или 100л.

Какой настенный газовый котел лучше – корейский или европейский? Именно между ними чаще всего происходит борьба в данном сегменте.

Все настенные турбированные котлы работают примерно одинаково. Да, начинка у них отличается, но это никак не сказывается на ЭКОНОМИИ.

КПД и у корейских моделей, и у европейских одинаковое. Тут уже нужно смотреть на другой параметр, а именно – наличие в вашем городе сервиса по техобслуживанию и ремонту конкретной марки.

Основываясь именно на этом факторе, стоит делать выбор в ту или иную сторону. Запомните простое правило — чем дальше вы проживаете от сервиса, тем проще агрегаты выбирайте.

На сам деле ничего страшного здесь нет, просто продавцы должны быть честны с вами изначально, а не втюхивать чисто европейское качество.

Как на это не попасться и все проверить самостоятельно? Элементарно.

Вбиваете в гугл полное название модели и добавляете два слова – “СЕРТИФИКАТ СООТВЕТСТВИЯ”. Скачиваете его и внимательно изучаете.

Сертификат должен быть у каждого товара, который завозится на территорию стран СНГ. В графе “Изготовитель” как раз таки и указано, где фактически был произведен данный котел. Вот вам для наглядного сравнения два сертификата.

Конкретную марку смотрите в графе – “Продукция”.

Это касается не только сборки, но и комплектующих. Уже мало кто из производителей за счет китайцев экономит только на рабочей силе.

Поэтому не стоит верить продавцам, что котел был только отверточно собран в Китае, а все внутренности у него европейские. Хотя опять же повторимся, в современном мире не всегда китайские комплектующие это плохо.

Здесь в первую очередь идет речь о честности продавца.

Двухконтурные котлы нужны только для горячего водоснабжения (ГВС) – отопление + отдельно горячая вода. Одноконтурный прибор отлично справляется и с теплым полом, и с батареями.

Все что он делает, это просто греет воду. Какая у вас при этом система отопления его не особо волнует.

Главное правильно все спроектировать и рассчитать. Вообще для нормального горячего водоснабжения покупать котел мощностью менее 24кВт не рекомендуется.

В интернете сломано много копий по поводу двухконтурника и ГВС.

Если коротко сформулировать суть, то она в следующем:

один санузел или две точки горячего водоразборазбора + все это недалеко от котельной – ваш выбор двухконтурный котел

три и более точек водоразбора – одноконтурный и бойлер косвенного нагрева

Котлы как люди, есть традиционные, а есть нет 😊

Средний уровень КПД, в который уперлись традиционные газовые котлы составляет следующие значения:

И тут неопытный потребитель впервые видит конденсационный котел с его показателем КПД в 100% и даже выше.

При этом мало кто ему объясняет, что конденсационные котлы высокопроизводительны в основном в низкотемпературных системах, а именно – теплый пол.

Для обычной радиаторной или смешанной системы отопления никакой речи о высокой производительности и КПД выше 100% уже не идет. Тем не менее, конденсационник очень хорош, когда нет возможности или желания ставить большой напольный котел, а мощности обычного настенного не хватает.

Действительно, все последние модели в основном рассчитаны для закрытых систем. В них поддерживается стабильное давление и при его снижении срабатывает датчик, который отключает нагревательный прибор.

Падение давления, как правило, свидетельствует об утечке. При установке современного газового котла на открытую систему вам всего на всего нужно донести до датчика информацию, что давление в системе изначально низкое, и это ни коим образом не говорит о проблемах в отоплении.

Это делается элементарным замыканием проводов датчика между собой.

После этого, если вы в дальнейшем не будете осушать систему и сливать воду, котел будет работать без проблем.

Поэтому заранее уточняйте данный момент у продавца.

Открытые еще называют атмосферниками (с полноценным дымоходом), а закрытые – турбированными (с вентилятором, принудительно выгоняющим продукты сгорания на улицу через коаксиальный дымоход в стене).

Да, действительно, настенные турбированные устройства придумали для экономии. Атмосферные котлы более дорогие, но менее привередливые.

Вам придется вложиться в дымоход, предусмотреть отдельное помещение с соответствующей высотой потолков, куботурой, вентиляцией, освещением, сигнализаторами газовой безопасности. А еще не забывайте про повышенный расход газа.

Если в вашем регионе газ относительно недорогой и бюджет позволяет потратиться на все требования безопасной эксплуатации + оплачивать последующие квитанции от газового монополиста, то ваш выбор – атмосферный отопительный прибор.

Он по праву считается более надежным. Для подавляющего большинства жителей не только нашей страны, но и Европы, самый оптимальный вариант – это турбированный настенный газовый котел.

Его спокойно можно запихнуть хоть в шкафчик на кухне или незаметно спрятать где-нибудь под лестницей.

На просторах нашей страны до сих пор считается, что напольный в «одни ворота» выигрывает у настенного.

При этом в Европе их давно признали низкоэнергоэффективными устройствами и практически запретили во всех жилых домах.

Но вернемся в родные пенаты. Вот на что вы должны ориентироваться в первую очередь.

При этом дешевый напольный котел будет проигрывать в производительности качественному настенному.
