Какие теплопотери считаются нормальными для стены дома

Дом теряет тепло через ограждающие конструкции (стены, окна, крыша, фундамент), вентиляцию и канализацию. Основные потери тепла идут через ограждающие конструкции — 60–90% от всех теплопотерь.

Расчет теплопотерь дома нужен, как минимум, чтобы правильно подобрать котёл. Также можно прикинуть, сколько денег будет уходить на отопление в планируемом доме. Вот пример расчёта для газового котла и электрического. Также можно благодаря расчётам провести анализ финансовой эффективности утепления, т.е. понять окупятся ли затраты на монтаж утепления экономией топлива за срок службы утеплителя.

Приведу пример расчета для внешних стен двухэтажного дома.

Понятное дело, что за время отопительного периода погода разная, т.е. разница температур всё время меняется. Поэтому, чтобы вычислить теплопотери за весь отопительный период, нужно в пункте 4 умножать на среднюю разницу температур за все дни отопительного периода.

Например, за 7 месяцев отопительного периода средняя разница температур в помещении и на улице была 28 градусов, значит теплопотери через стены за эти 7 месяцев в киловатт-часах:

0,32 Вт / м 2 ×°C × 240 м 2 × 28 °C × 7 мес × 30 дней × 24 ч = 10838016 Вт×ч = 10838 кВт×ч

Число вполне «осязаемое». Например, если бы отопление было электрическое, то можно посчитать сколько бы ушло денег на отопление, умножив полученное число на стоимость кВт×ч. Можно посчитать сколько ушло денег на отопление газом, вычислив стоимость кВт×ч энергии от газового котла. Для этого нужно знать стоимость газа, теплоту сгорания газа и КПД котла.

Кстати, в последнем вычислении вместо средней разницы температур, количества месяцев и дней (но не часов, часы оставляем), можно было использовать градусо-сутки отопительного периода — ГСОП, некоторая информация про ГСОП здесь. Можно найти уже посчитанные ГСОП для разных городов России и перемножать теплопотери с одного квадратного метра на площадь стен, на эти ГСОП и на 24 часа, получив теплопотери в кВт*ч.

Аналогично стенам нужно посчитать значения теплопотерь для окон, входной двери, крыши, фундамента. Потом всё просуммировать и получится значение теплопотерь через все ограждающие конструкции. Для окон, кстати, не нужно будет узнавать толщину и теплопроводность, обычно уже есть готовое посчитанное производителем сопротивление теплопередаче стеклопакета. Для пола (в случае плитного фундамента) разница температур не будет слишком большой, грунт под домом не такой холодный, как наружный воздух.

Примерный объем имеющегося воздуха в доме (объём внутренних стен и мебели не учитываю):

10 м х10 м х 7 м = 700 м 3

700 м 3 × 1,2047 кг/м 3 = 843,29 кг

Допустим, весь воздух в доме меняется 5 раз в день (это примерное число). При средней разнице внутренней и наружной температур 28 °C за весь отопительный период на подогрев поступающего холодного воздуха будет в среднем в день тратится тепловой энергии:

5 × 28 °C × 843,29 кг × 1,005 кДж/(кг×°C) = 118650,903 кДж

118650,903 кДж = 32,96 кВт×ч (1 кВт×ч = 3600 кДж)

Т.е. во время отопительного периода при пятикратном замещении воздуха дом через вентиляцию будет терять в среднем в день 32,96 кВт×ч тепловой энергии. За 7 месяцев отопительного периода потери энергии будут:

7 × 30 × 32,96 кВт×ч = 6921,6 кВт×ч

Во время отопительного периода поступающая в дом вода довольно холодная, допустим, она имеет среднюю температуру +7°C. Нагрев воды требуется, когда жильцы моют посуду, принимают ванны. Также частично нагревается вода от окружающего воздуха в бачке унитаза. Всё полученное водой тепло жильцы смывают в канализацию.

Соответственно в месяц теплопотери через канализацию составят:

1000 кг/м 3 × 15 м 3 × 23°C × 4,183 кДж/(кг×°C) = 1443135 кДж

1443135 кДж = 400,87 кВт×ч

За 7 месяцев отопительного периода жильцы выливают в канализацию:

7 × 400,87 кВт×ч = 2806,09 кВт×ч

В конце нужно сложить полученные числа теплопотерь через ограждающие конструкции, вентиляцию и канализацию. Получится примерное общее число теплопотерь дома.

Надо сказать, что теплопотери через вентиляцию и канализацию довольно стабильные, их трудно уменьшить. Не будете же вы реже мыться под душем или плохо вентилировать дом. Хотя частично теплопотери через вентиляцию можно снизить с помощью рекуператора.

Если я где-то допустил ошибку, напишите в комментарии, но вроде всё перепроверил несколько раз. Надо сказать, что есть значительно более сложные методики расчета теплопотерь, там учитываются дополнительные коэффициенты, но их влияние незначительное.

Дополнение.
Расчет теплопотерь дома также можно сделать с помощью СП 50.13330.2012 (актуализированная редакция СНиП 23-02-2003). Там есть приложение Г «Расчет удельной характеристики расхода тепловой энергии на отопление и вентиляцию жилых и общественных зданий», сам расчет будет значительно сложнее, там используется больше факторов и коэффициентов.

Показаны 25 последних комментариев. Показать все комментарии (57).

Дочка (она теплотехник) давала алгоритм расчета тепловой нагрузки (упрощеный вариант, без учета инсоляции), куда входят как теплопотери, так и такие параметры как объем здания, коэффициент инфильтрации и еще ряд парамтеров.

Источник

Теплопотери дома, расчет теплопотерь.

На сегодняшний день теплосбережение является важным параметром, который учитывается при сооружении жилого или офисного помещения. В соответствии со СНиП 23-02-2003 «Тепловая защита зданий», сопротивление теплоотдаче рассчитывается по одному из двух альтернативных подходов:

Для расчета систем отопления дома, вы можете воспользоваться калькулятором расчета отопления, теплопотерь дома.

Потребительский подход (сопротивление теплопередаче может быть снижено по отношению к предписывающему уровню при условии, что проектный удельный расход тепловой энергии на отопление помещения ниже нормативного).

К примеру: для Москвы и московской области необходимое теплотехническое сопротивление стены по потребительскому подходу составляет 1.97 °С· м 2 /Вт, а по предписывающему подходу:

По этой причине, выбирая котел либо другие нагревательные приборы исключительно по указанным в их технической документации параметрам. Вы должны спросить у себя, построен ли ваш дом со строгим учетом требований СНиП 23-02-2003.

Следовательно, для правильного выбора мощности котла отопления либо нагревательных приборов, необходимо рассчитать реальные теплопотери вашего дома. Как правило, жилой дом теряет тепло через стены, крышу, окна, землю, так же существенные потери тепла могут приходиться на вентиляцию.

Теплопотери в основном зависят от:

Стены, окна, перекрытия, имеют определенное сопротивление утечкам тепла, теплозащитные свойства материалов оценивают величиной, которая называется сопротивлением теплопередачи.

Сопротивление теплопередачи покажет, какое количество тепла просочится через квадратный метр конструкции при заданном перепаде температур. Можно сформулировать этот вопрос по другому: какой перепад температур будет возникать при прохождении определенного количества тепла через квадратный метр ограждений.

R = ΔT/q.

В случаях, когда речь идет о многослойной конструкции, то сопротивление слоев просто суммируется. К примеру, сопротивление стены из дерева, которая обложена кирпичом, является суммой трех сопротивлений: кирпичной и деревянной стенки и воздушной прослойки между ними:

R(сумм.)= R(дерев.) + R(воз.) + R(кирп.)

Распределение температуры и пограничные слои воздуха при передаче тепла через стену.

Расчет теплопотерь выполняется для самого холодного периода года периода, коим является самая морозная и ветреная неделя в году. В строительной литературе, зачастую, указывают тепловое сопротивление материалов исходя из данного условия и климатического района (либо наружной температуры), где находится ваш дом.

Таблица сопротивления теплопередачи различных материалов

Материал и толщина стены

Сопротивление теплопередаче R_m.

Кирпичная стена
толщ. в 3 кирп. (79 сантиметров)
толщ. в 2.5 кирп. (67 сантиметров)
толщ. в 2 кирп. (54 сантиметров)
толщ. в 1 кирп. (25 сантиметров)

Сруб из бревна Ø 25
Ø 20

Толщ. 20 сантиметров
Толщ. 10 сантиметров

Каркасная стена (доска +
минвата + доска) 20 сантиметров

Стена из пенобетона 20 сантиметров
30 см

Штукатурка по кирпичу, бетону.
пенобетону (2-3 см)

Потолочное (чердачное) перекрытие

Двойные деревянные двери

Таблица тепловых потерь окон различных конструкций при ΔT = 50 °С (Т_нар. = –30 °С. Т_внутр. = 20 °С.)

Тип окна

R_T

q. Вт/м2

Q. Вт

Обычное окно с двойными рамами

Стеклопакет (толщина стекла 4 мм)

4-6-4-6-4
4-Ar6-4-Ar6-4
4-6-4-6-4К
4-Ar6-4-Ar6-4К
4-8-4-8-4
4-Ar8-4-Ar8-4
4-8-4-8-4К
4-Ar8-4-Ar8-4К
4-10-4-10-4
4-Ar10-4-Ar10-4
4-10-4-10-4К
4-Ar10-4-Ar10-4К
4-12-4-12-4
4-Ar12-4-Ar12-4
4-12-4-12-4К
4-Ar12-4-Ar12-4К
4-16-4-16-4
4-Ar16-4-Ar16-4
4-16-4-16-4К
4-Ar16-4-Ar16-4К

Как видно из вышеуказанной таблицы, современные стеклопакеты дают возможность сократить теплопотери окна почти в 2 раза. К примеру, для 10 окон размером 1.0 м х 1.6 м экономия может достигать в месяц до 720 киловатт-часов.

Для правильного выбора материалов и толщины стен применим эти сведения к конкретному примеру.

В расчете тепловых потерь на один м 2 участвуют две величины:

Допустим температура в помещении будет составлять 20 °С. а наружная температура будет равной –30 °С. В таком случае перепад температур ΔT будет равен 50 °С. Стены изготовлены из бруса толщиной 20 сантиметров, тогда R= 0.806 °С· м 2 / Вт.

Тепловые потери будут составлять 50 / 0.806 = 62 (Вт/ м 2 ).

Для упрощения расчетов теплопотерь в строительных справочниках указывают теплопотери различного вида стен, перекрытий и т.д. для некоторых значений зимней температуры воздуха. Как правило, приводятся различные цифры для угловых помещений (там влияет завихрение воздуха, отекающего дом) и неугловых, а также учитывается разница в температур для помещений первого и верхнего этажа.

Таблица удельных теплопотерь элементов ограждения здания (на 1 м 2 по внутреннему контуру стен) в зависимости от средней температуры самой холодной недели в году.

Характеристика
ограждения

Наружная
температура.
°С

Теплопотери. Вт

1 этаж

2 этаж

Угловая
комната

Неугл.
комната

Угловая
комната

Неугл.
комната

Стена в 2.5 кирпича (67 см)
с внутр. штукатуркой

Стена в 2 кирпича (54 см)
с внутр. штукатуркой

Рубленая стена (25 см)
с внутр. обшивкой

Рубленая стена (20 см)
с внутр. обшивкой

Стена из бруса (18 см)
с внутр. обшивкой

Стена из бруса (10 см)
с внутр. обшивкой

Каркасная стена (20 см)
с керамзитовымзаполнением

Стена из пенобетона (20 см)
с внутр. штукатуркой

Примечание. В случае когда за стеной находится наружное неотапливаемое помещение (сени, остекленная веранда и т.п.), то потери тепла через нее будут составлять 70% от расчетных, а если за этим неотапливаемым помещением находится еще одно наружное помещение то потери тепла будут составлять 40% от расчетного значения.

Таблица удельных теплопотерь элементов ограждения здания (на 1 м 2 по внутреннему контуру) в зависимости от средней температуры самой холодной недели в году.

Характеристика ограждения

Наружная
температура. °С

Теплопотери.
кВт

Окно с двойным остеклением

Сплошные деревянные двери (двойные)

Деревянные полы над подвалом

Далее давайте разберем пример расчета тепловых потерь 2 различных комнат одной площади при помощи таблиц.

Пример 1.

Угловая комната (1 этаж)

Далее выполняем расчет площади теплоотдающих поверхностей.

Площадь внутренних перегородок в расчете не участвует, так как по обе стороны перегородки температура одинакова, следовательно через перегородки тепло не уходит.

Теперь Выполним расчет теплопотери каждой из поверхностей:

Суммарные теплопотери комнаты будут составлять: Q_{суммарные} = 3094 Вт.

Следует учитывать, что через стены улетучивается тепла куда больше чем через окна, полы и потолок.

Пример 2

Комната под крышей (мансарда)

Далее рассчитываем площади теплоотдающих поверхностей.

Далее рассчитаем тепловые потери этих поверхностей, при этом необходимо учесть, что через пол в данном случае тепло не будет уходить, так как внизу расположено теплое помещение. Теплопотери для стен рассчитываем как для угловых помещений, а для потолка и боковых перегородок вводим 70-процентный коэффициент, так как за ними располагаются неотапливаемые помещения.

Суммарные теплопотери комнаты составят: Q_{суммарные} = 4504 Вт.

Как мы видим, теплая комната 1 этажа теряет (либо потребляет) значительно меньше тепла, чем мансардная комната с тонкими стенками и большой площадью остекления.

Чтобы данное помещение сделать пригодным для зимнего проживания, необходимо в первую очередь утеплять стены, боковые перегородки и окна.

Любая ограждающая поверхность может быть представлена в виде многослойной стены, каждый слой которой имеет собственное тепловое сопротивление и собственное сопротивление прохождению воздуха. Суммировав тепловое сопротивление всех слоев, мы получим тепловое сопротивление всей стены. Также ели просуммировать сопротивление прохождению воздуха всех слоев, можно понять, как дышит стена. Самая лучшая стена из бруса должна быть эквивалентна стене из бруса толщиной 15 – 20 антиметров. Приведенная далее таблица поможет в этом.

Таблица сопротивления теплопередаче и прохождению воздуха различных материалов ΔT=40 °С (Т_нар.=–20 °С. Т_внутр.=20 °С.)

Слой стены

Толщина
слоя
стены

Сопротивление
теплопередаче слоя стены

Сопротивл.
Воздухопро­
ницаемости
эквивалентно
брусовой стене
толщиной
(см)

Эквивалент
кирпичной
кладке
толщиной
(см)

Кирпичная кладка из обычного
глиняного кирпича толщиной:

12 сантиметров
25 сантиметров
50 сантиметров
75 сантиметров

Кладка из керамзитобетонных блоков
толщиной 39 см с плотностью:

1000 кг / м 3
1400 кг / м 3
1800 кг / м 3

Пено- газобетон толщиной 30 см
плотностью:

300 кг / м 3
500 кг / м 3
800 кг / м 3

Брусовал стена толщиной (сосна)

10 сантиметров
15 сантиметров
20 сантиметров

Для полной картины теплопотерь всего помещения нужно учитывать

Суммировав все теплопотери дома, Вы сможете понять какой мощности котел и отопительные приборы необходимы для комфортного обогрева дома в самые холодные и ветряные дни. Также, подобные расчеты покажут, где «слабое звено» и как его исключить с помощью дополнительной изоляции.

Выполнить расчет расхода тепла можно и по укрупненным показателям. Так, в 1-2 этажных не очень утепленных домах при наружной температуре –25 °С необходимо 213 Вт на 1 м 2 общей площади, а при –30 °С – 230 Вт. Для хорошо утепленных домов – этот показатель будет составлять: при –25 °С – 173 Вт на м 2 общей площади, а при –30 °С – 177 Вт.

Источник

Dacha.news

Принято считать, что для средней полосы России мощность отопительных систем должна рассчитываться исходя из соотношения 1 кВт на 10 м 2 отапливаемой площади. Что говорится в СНиП и каковы реальные расчетные теплопотери домов, построенных из различных материалов?

СНиП указывает на то, какой дом можно считать, скажем так, правильным. Из него мы позаимствуем строительные нормы для Московского региона и сравним их с типичными домами, построенными из бруса, бревна, пенобетона, газобетона, кирпича и по каркасным технологиям.

Как должно быть по правилам (СНиП)

СНиП 23-02-2003 «Тепловая защита зданий» определяет «Нормируемое значение сопротивления теплопередаче ограждающих конструкций» жилых помещений в диапазоне от 2,1 до 8,2 м 2 ·°С/Вт в зависимости от их положения и градусо-суток. Градусо-сутки – условная величина, выраженная в средней разнице температур внутри и снаружи, помноженная на количество дней отопительного сезона. Чтобы узнать нормативные значения градусо-суток отопительного периода обратимся к таблице 4.1 Справочного пособия к СНиП 23-01-99. При поддерживаемой температуре внутри помещения на уровне 22 градусов для Московского региона мы получим значение 5400, следовательно (опираясь на таблицу соответствия в СНиП 23-02-2003), искомое значение сопротивления теплопередаче стен у нас будет 2,8 м 2 ·°С/Вт. Это соответствует стене каркасного дома с утеплителем из минеральной ваты толщиной

100 мм. Из той же таблицы возьмем значения сопротивления для пола/потолка (3,7 м 2 ·°С/Вт) и окон (0,45 м 2 ·°С/Вт). Таким образом, в доме по СНиПу утепление крыши и пола должно быть эквивалентно 140 мм минваты, а стеклопакеты двухкамерными с обычными стеклами (см. теплопроводность стеклопакетов).

Однако взятые нами значения в 5400 градусо-суток для московского региона являются пограничными к значению 6000, по которому в соответствии со СНиПом сопротивление теплопередаче стен и кровли должно составлять 3,5 и 4,6 м 2 ·°С/Вт соответственно, что эквивалентно 130 и 170 мм минеральной ваты с коэффициентом теплопроводности λА=0,038 Вт/(м·°К).

Как в реальности

Зачастую люди строят «каркасники», бревенчатые, брусовые и каменные дома исходя из доступных материалов и технологий. Например, чтобы соответствовать СНиП, диаметр бревен сруба должен быть больше 70 см, но это абсурд! Потому чаще всего строят так, как удобнее или как больше нравится.

Для сравнительных расчетов мы воспользуемся удобным калькулятором теплопотерь, который расположен на сайте его автора. Для упрощения расчетов возьмем одноэтажное прямоугольное помещение со сторонами 10 х 10 метров. Одна стена глухая, на остальных по два небольших окна с двухкамерными стеклопакетами, плюс одна утепленная дверь. Крыша и потолок утеплены 150 мм каменной ваты, как наиболее типичный вариант.

Итак, вот итоговая диаграмма сравнения теплопотерь домов из различных материалов:

Источник

Расчёт теплопотерь дома

Из статьи Теплопотери теперь мы знаем, что такое теплопотери. А как правильно посчитать теплопотери при проектировании отопления? Сколько секций радиатора необходимо установить в помещение?

Теплопотери через ограждающие конструкции складываются из теплопотерь через отдельные ограждения или части из площади. Теплопотери через внутренние ограждения в прилегающие помещения, имеющие пониженную температуру, допустимо не учитывать при разности температур не более 3С.

Зная площадь стен, окон, дверей, пола и потолка, а также их конструкцию, мы можем посчитать теплопотери через каждый элемент. Сложив результат получим общие теплопотери помещения.

Для примера рассчитаем теплопотери кухни в коттедже:

Кухня имеет площадь 15,1м2. Но нас интересует площадь ограждающих конструкций.

Для расчёта примем, что стена кухни с большим окном находится с северной стороны.

В расчётах допускается округлять значения до десятков Вт.

Площадь северной стены: (Длина)5,34м x (Высота)3,3м = 17,62 м2.

Обмер помещение производится по внешней стороне. Если часть стены приходится на угол, то учитывается вся длинна стены. Если стена смежная, то берём половину толщины стены.

Площадь проёма окна: 1,8 х 2,0 = 3,6 м2.

Т.к. нас интересует площадь именно стены, то вычитаем площадь окна: 17,62-3,6=14,02м2.

Площадь восточной стены: 3,1м x 3,3м = 10,23-1,8 = 8,43м2.

Площадь проёма окна: 0,9 х 2,0 = 1,8 м2.

Коэффициенты теплопроводности стен коттеджа высчитываются в зависимости от материалов и толщины стены.

Коэффициент теплопроводности для пластикового окна примерно равен 0,56 м2*С/Вт, но

с учётом инфильтрации в коттедже на 1 этаже: 0,25 м2*С/Вт.

Температура помещения кухни: +18С.

Если помещение угловое, то температура внутри помещение для расчёта берётся на 2 градуса больше. (+18+2=+20 градусов)

Разница температур: 52С.

Стена выходит на север, появляется добавочный коэффициент +10%.

В помещение 2 наружные стены +5%

Теплопотери пола считаются по зонам, если пол на земле, расскажу об этом позже.

Сейчас у нас простой пример.

Теперь необходимо подобрать отопительное оборудование для кухни.

Более подробно о расчёте теплопотерь вы можете узнать в учебниках.

1. Справочник под ред. Староверова. Отопление. Часть 1.

2. Отопление и Вентиляция. Часть 2. Богословский В.Н.

3. Отопление. Богословский В.Н., Сканави А.Н.

Строительство и ремонт

4.5K постов 34.1K подписчика

Правила сообщества

Правила оформления постов.

Посты видеоролики должны обязательно иметь описание о чём видео. Если видео длинное, то крайне желательно указать время, когда и о чём рассказываете.

В случае нарушения пост выносится из сообщества.

Запрещено регулярное хамское и неуважительное обращение к другим участникам сообщества в рамках общения в комментариях. В случае первого нарушения бан в сообществе на 2-3 недели. В случае повтора постоянный.

Только для профессиональных участников рынка строительных услуг. (публикующихся регулярно)

Пост должен быть основан на личном опыте.

Должен быть информационно-познавательным (разъясняет/ объясняет что-то связанное с материалом/работой/организацией/и.т.д.) или пищей для ума (Взгляд на проблему, с другой стороны)

Запрещается публикация видео длиной более 5 минут без текстового таймлайна. ( надо указать где и о чём вы рассказываете в видео)

Не злоупотребляйте тэгами. Количество своих тэгов не более 4х шт. Тэги проставляемые системой не учитываются. (Длиннопост, видео, и.т.д.)

Скромный личный опыт в строительстве подсказывает, что надо добавлять 30%. Причина: несоответствие заявленных характеристик теплоизолирующих материалов. Такая же петрушка и с теплоотдачей радиаторов.

Коэффициент теплопроводности для пластикового окна примерно равен 0,56 м2*С/Вт, но
с учётом инфильтрации в коттедже на 1 этаже: 0,25 м2*С/Вт.

Не имеют современные окна инфильтрации. Совсем не имеют.

Не первый раз замечаю вот такие вещи в расчетах в вводных данных

Температура помещения кухни: +18С

18 градусов в помещении это п. ц дубак, 22 в помещении это комфортная температура для сна под одеялком, а в среднем что называется «уютно» это 24градуса. Конечно все зависит от личных предпочтений и типа отопления, на сколько холодный пол сквозняки там и все такое, но 18.

Коэффициент теплопроводности для пластикового окна примерно равен 0,56 м2*С/Вт

ТС, это не коэффициент теплопроводности.

Коэффициент теплопроводности имеет размерность Вт/(м·K).

В приведённом расчёте ни слова не сказано о зависимости теплопотерь от скорости ветра снаружи (см «роза ветров» и «средняя скорость в течение расчётного периода времени»), а коэффициент теплоотдачи сильно зависит именно что от скорости.

а вот интересно как рассчитать применительно к тёплому плинтусу. Скоко чего и куда квадрат на 100

Здравствуйте, строю дом, вы не могли бы помочь? проверить тепло расчет?

Конечно это больше применимо для кирпичных МКД, но результат как правило не слишком отличается от детального расчета.

А видели такой ресурс? Как его подсчеты?

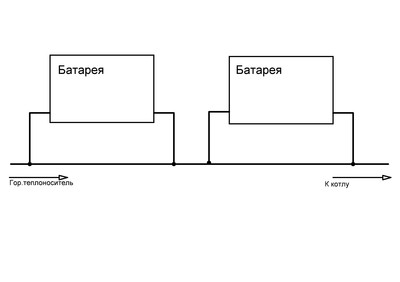

А подскажи пжста, встречал такие схемы отопления, но не понимаю, как они работают. Можно ли по такой схеме в доме собирать контур.

Если стена не угловая, то берется половина ее длины. Это где написано?

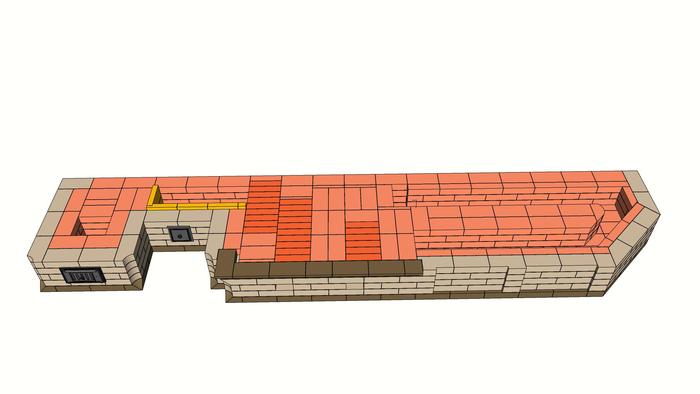

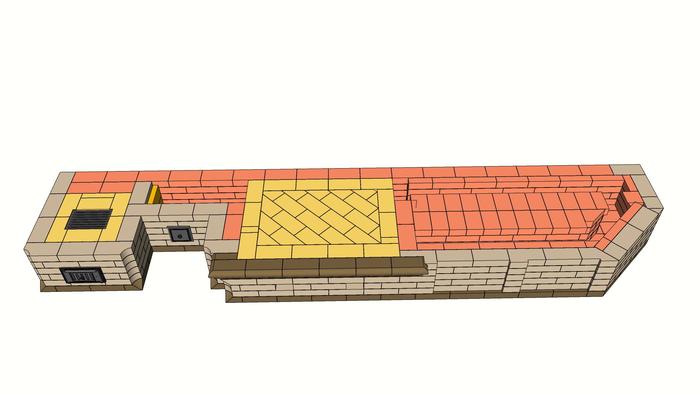

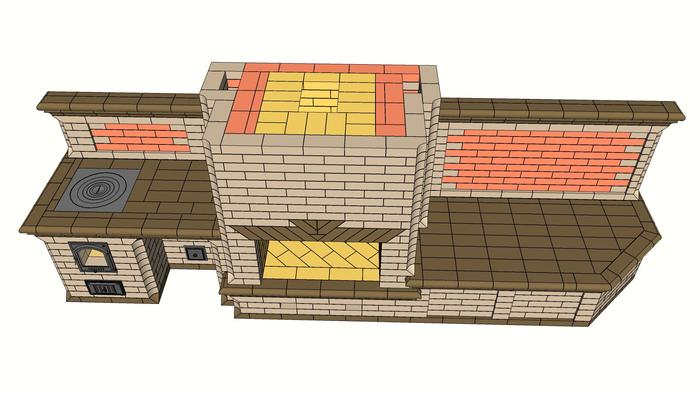

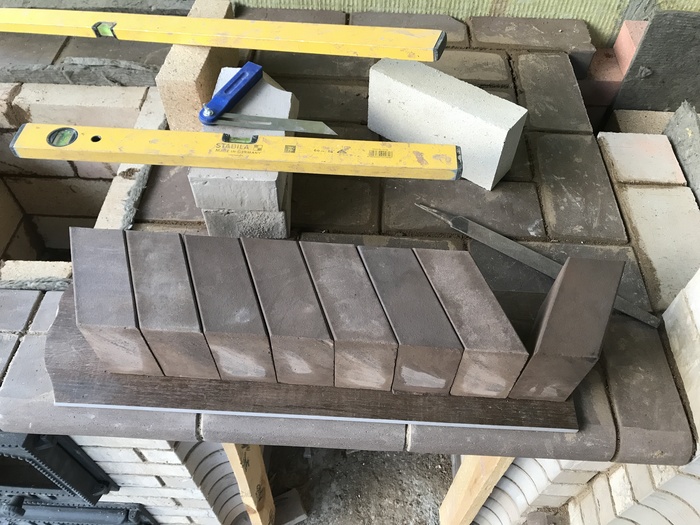

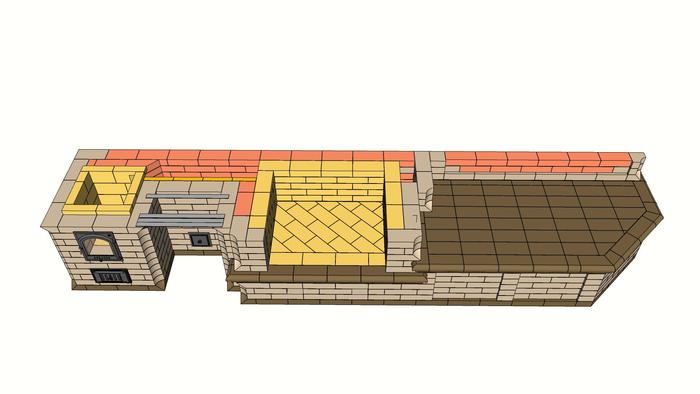

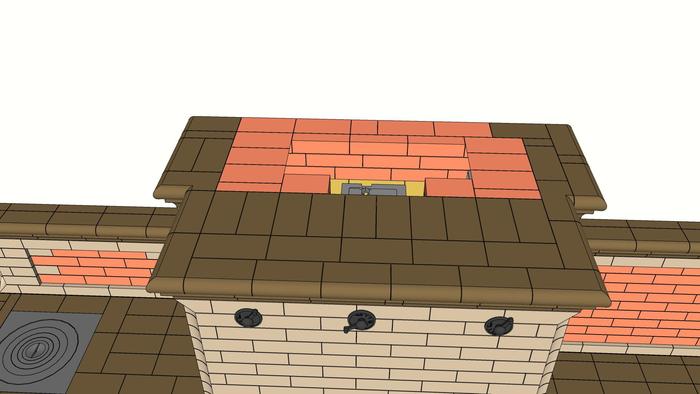

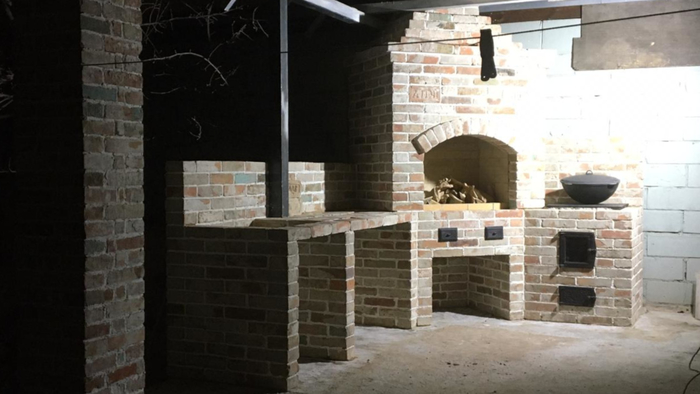

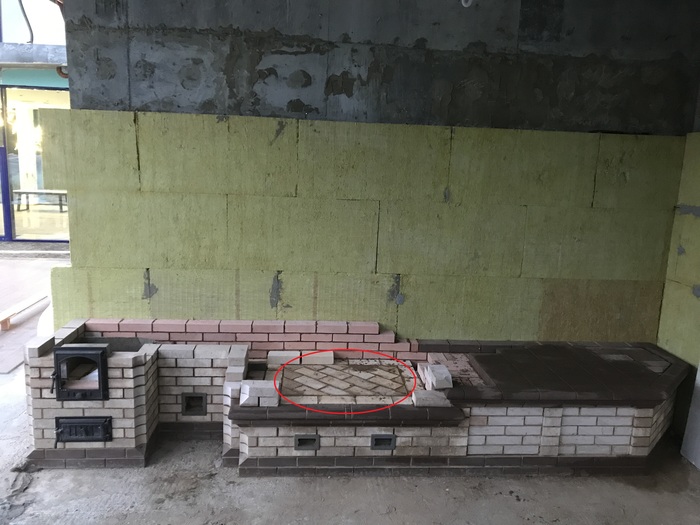

Как я выложил Камин-барбекю в фермерском хозяйстве «Белые Пашни»

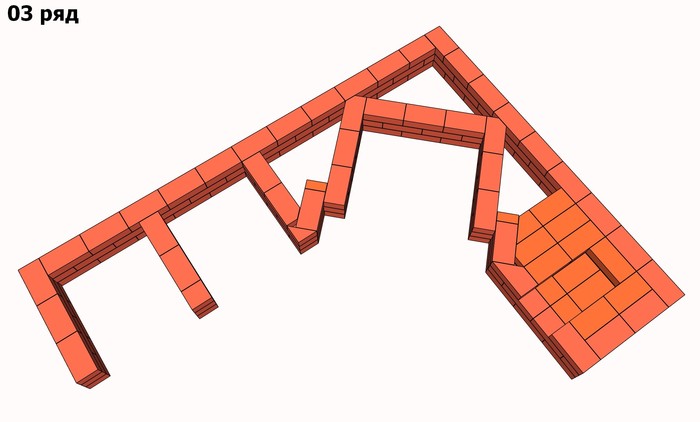

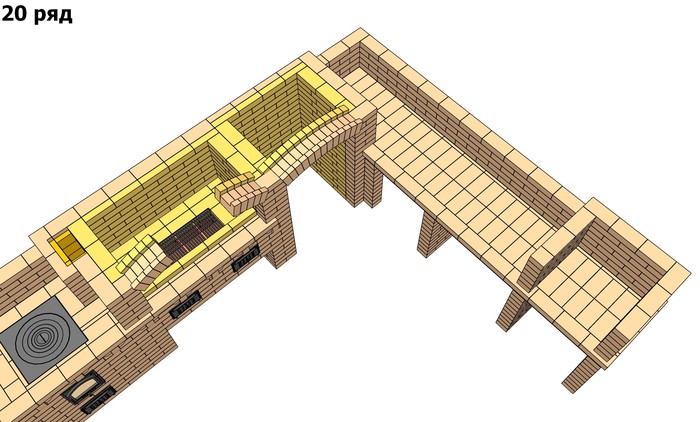

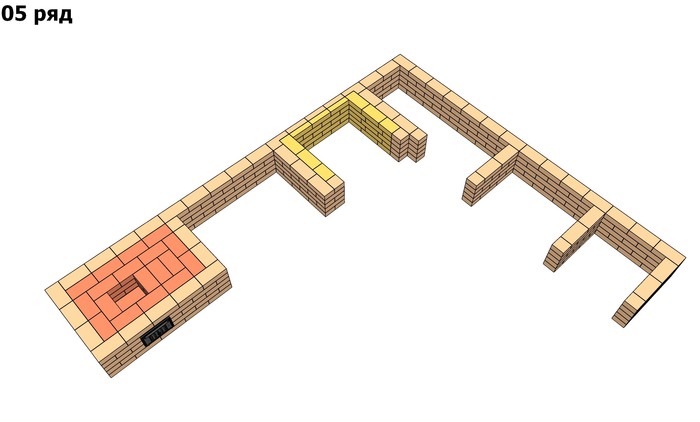

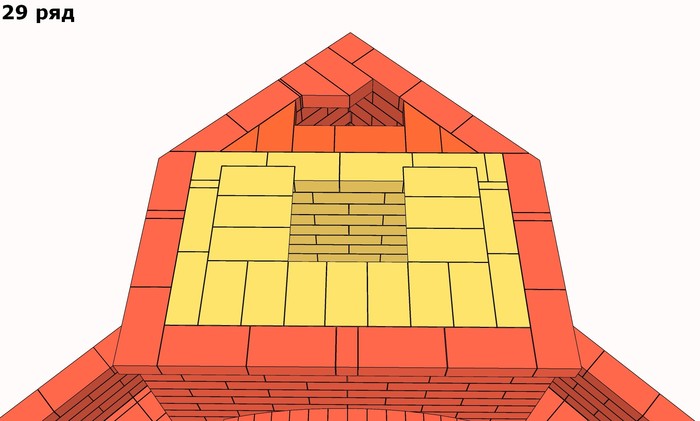

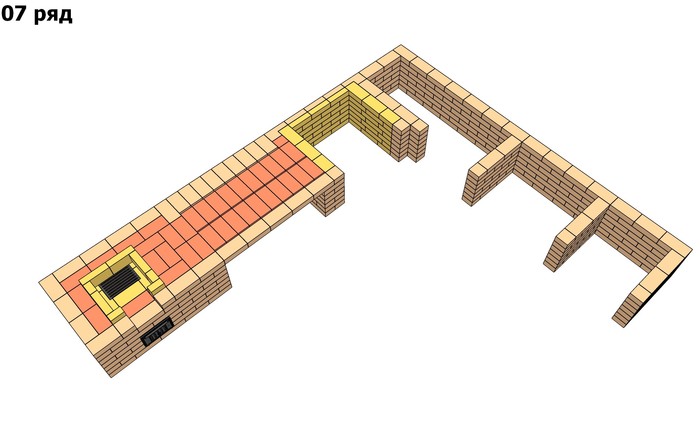

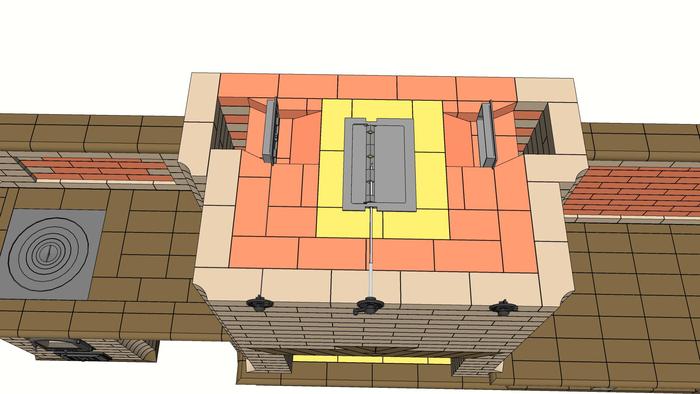

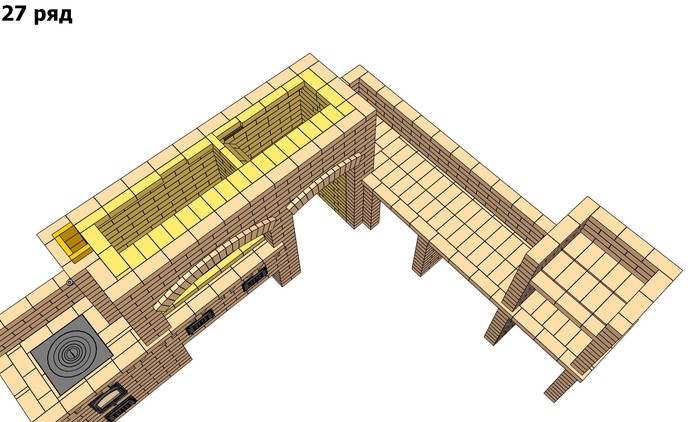

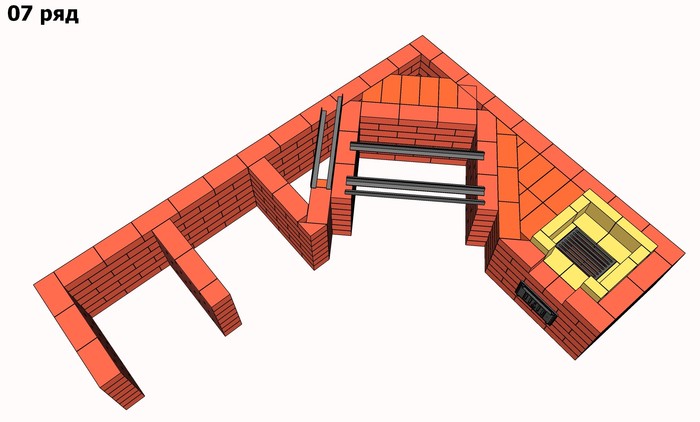

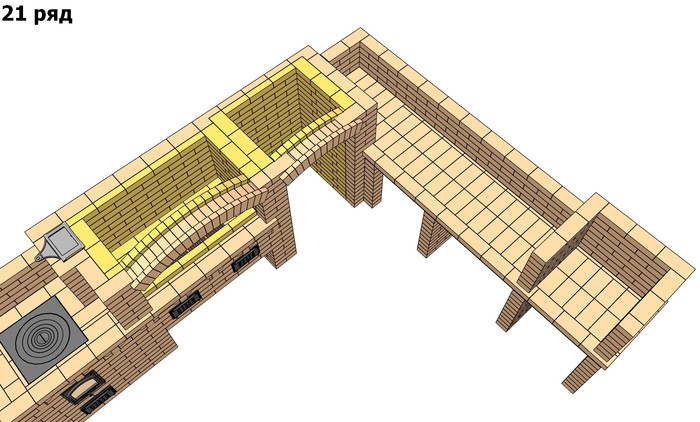

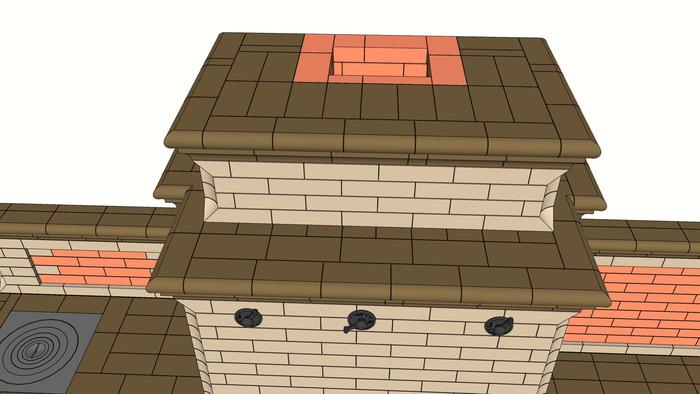

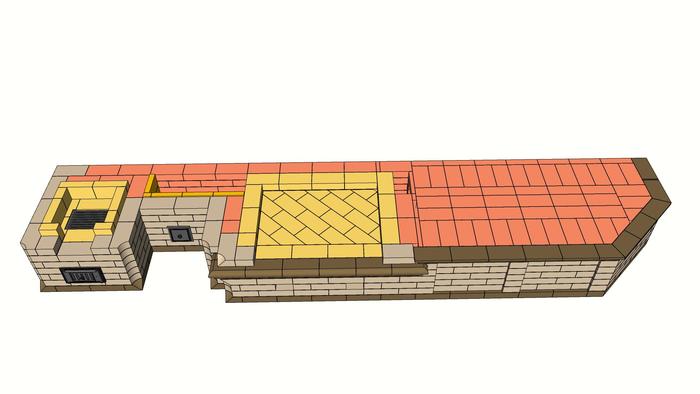

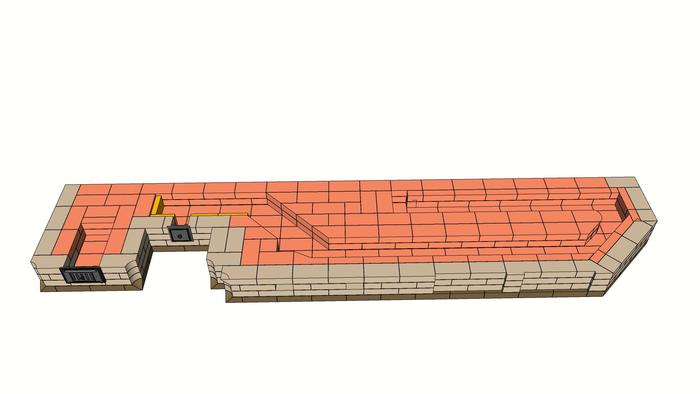

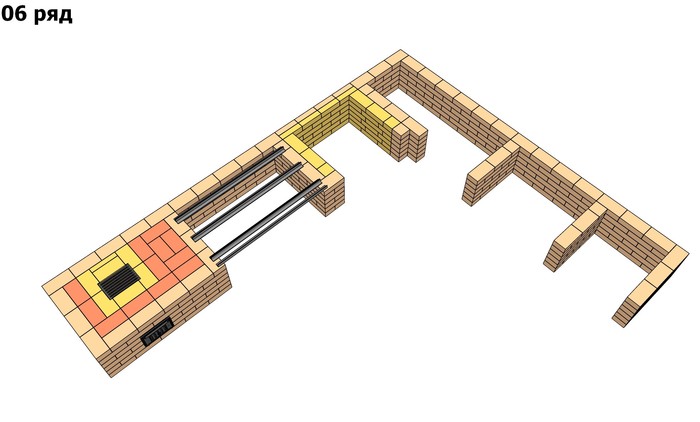

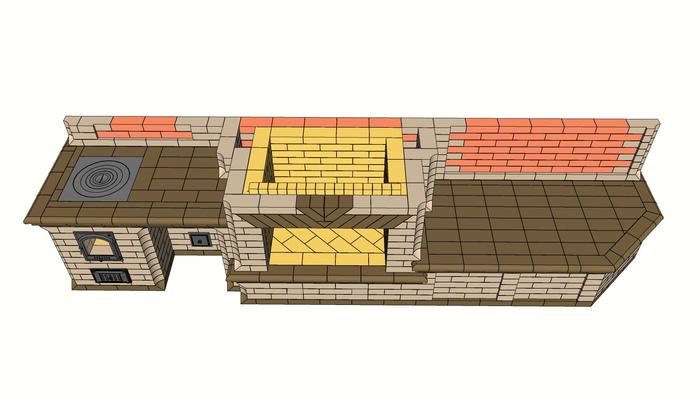

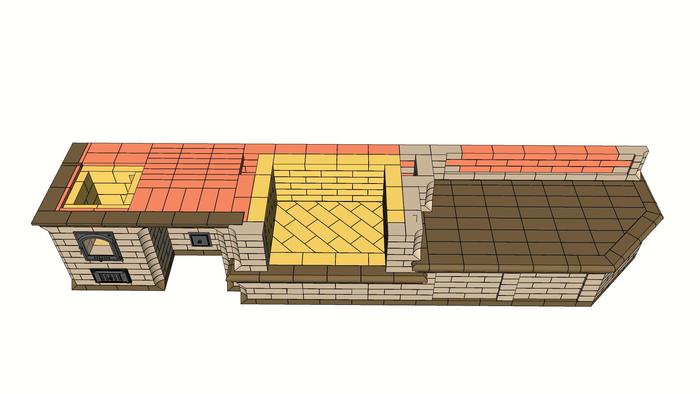

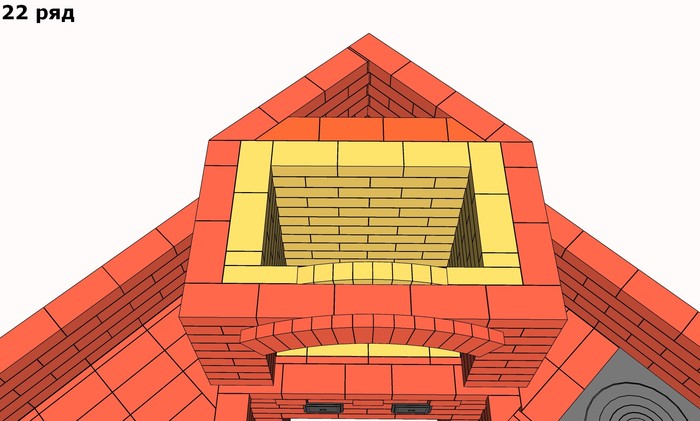

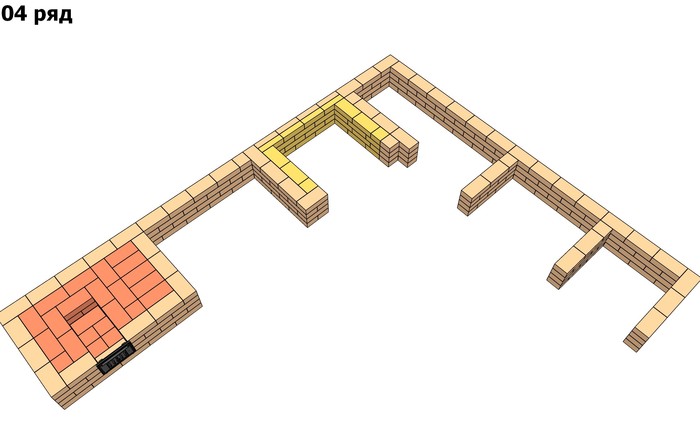

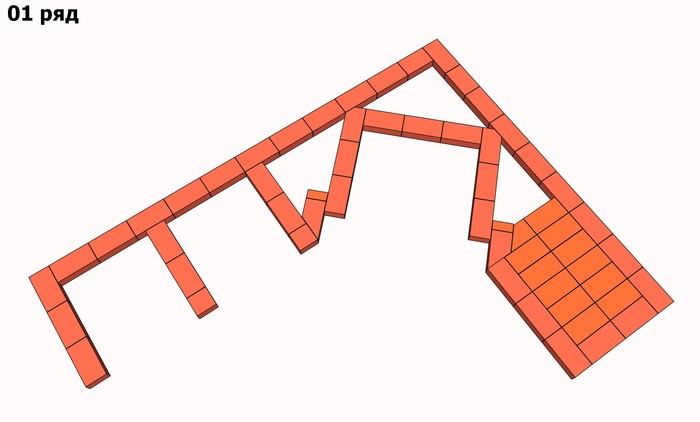

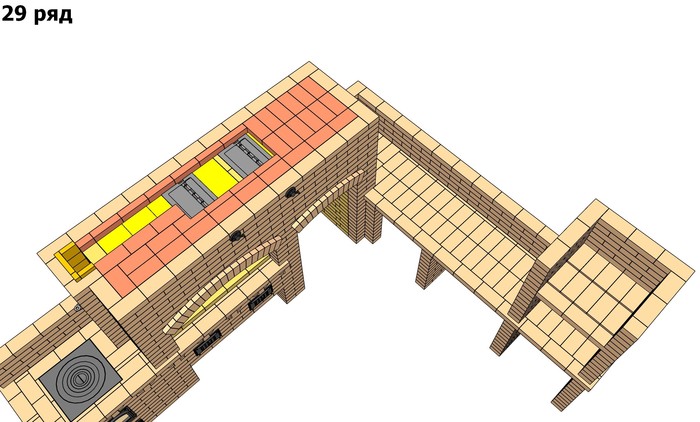

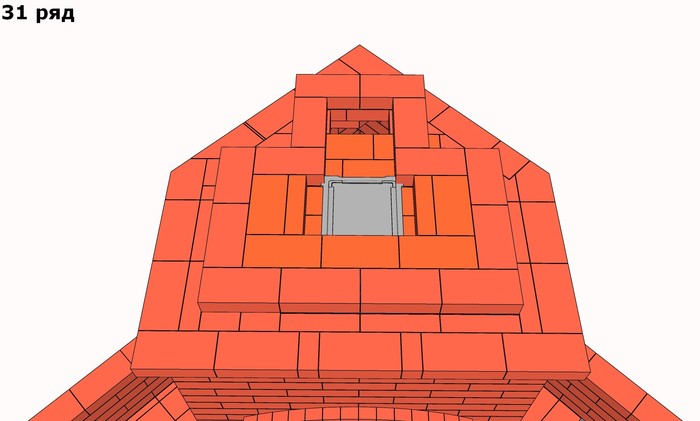

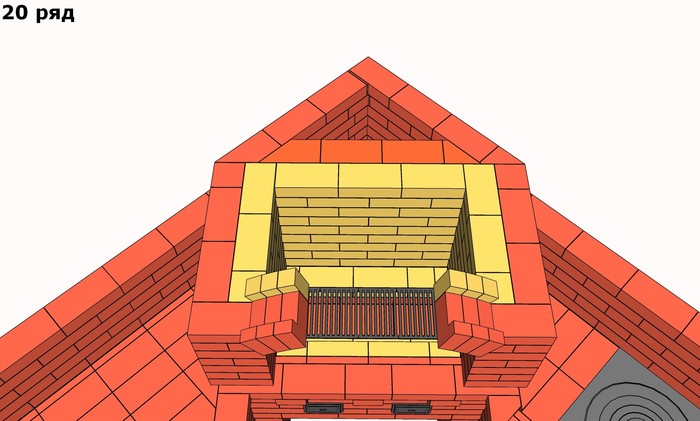

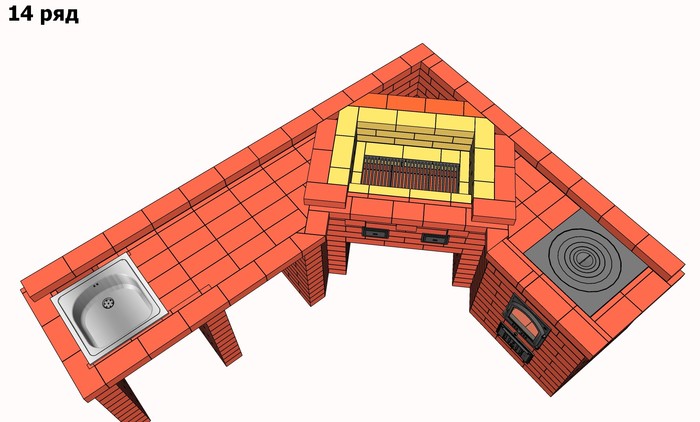

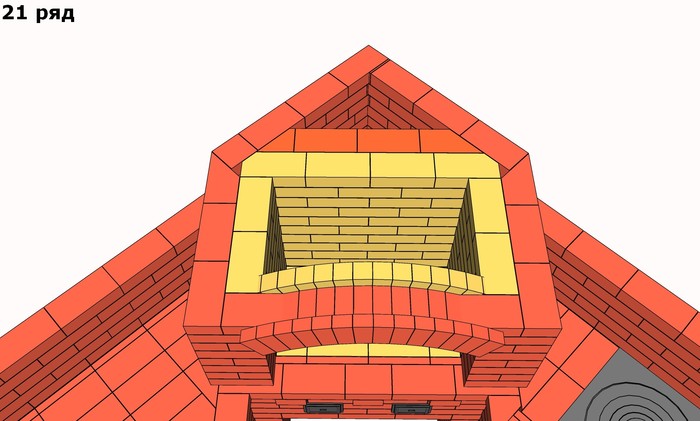

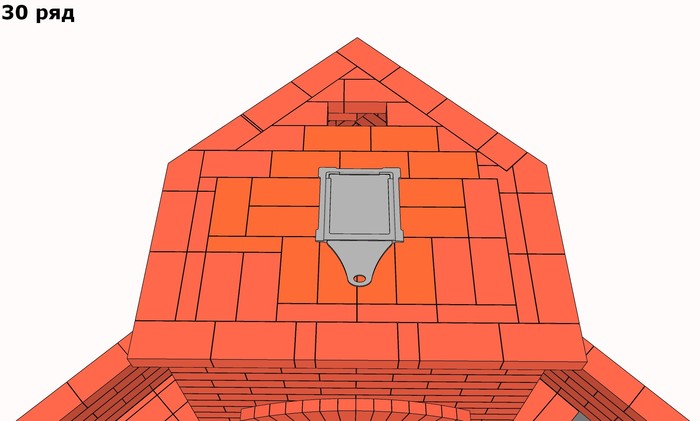

Хочу показать порядовку данного комплекса барбекю, который мы выложили в фермерском хозяйстве «Белые Пашни» (Екатеринбург)

Количество кирпича: 2700 штук

Размер мангала: 890мм*630мм

Размер плиты: 512мм*512мм

Включает: камин-мангал, казан до 12 литров, столешницу, дровницу, лежанку

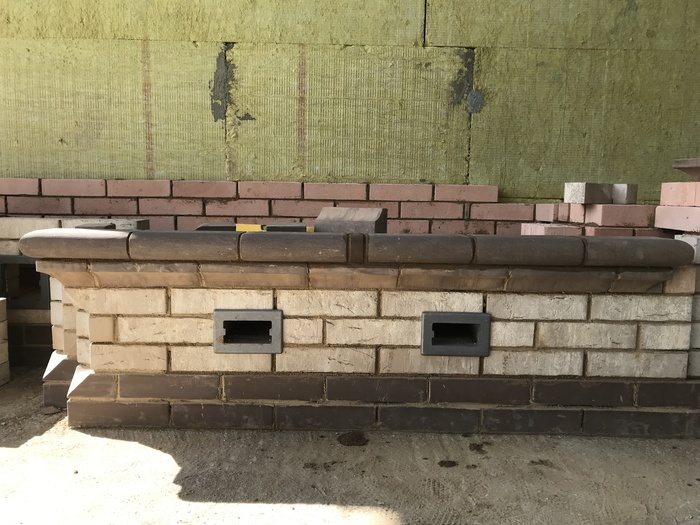

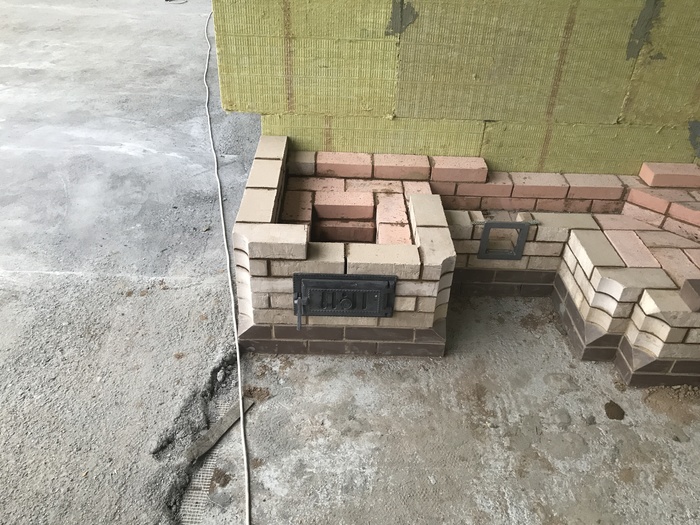

Фото барбекю с объекта:

На 3 и 4 ряду формируем канал и зольную камеру. Закладываем лещадку (шамотный кирпич)

На 5 ряду частично перекрываем канал и зольную камеру ( ярким цветом отмечены кирпичи соединенные шпилькой)

На 5 и 6 ряду по контуру мангала выкладываем фигурный кирпич (на объекте дополнительный нижний ряд)

На 6 ряду устанавливаем колосник и выкладываем кирпич резаный под 45 градусов

На 7 ряду начинаем формировать топочную и верхнюю часть мангала.
Перекрываем канал под лежанкой

На 8 ряду выкладываем лежанку шоколадным кирпичом

На 9 ряду начинаем выкладывать стенку на лежанке и выводим канал из топочной

На 11 ряду перекрываем дверцу и вывод канала топочной. Закладываем металлические уголки под столешницу

На 12 ряду выкладываем контур под столешницу фигурным кирпичом

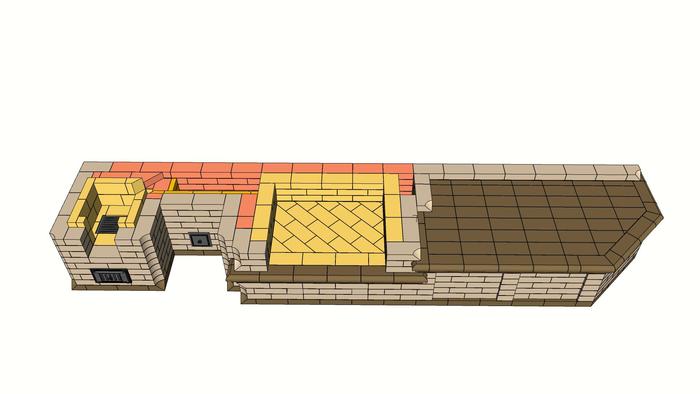

На 13 ряду выкладываем столешницу и устанавливаем чугунную плиту

Подготавливаем кирпич под перекрытие мангала

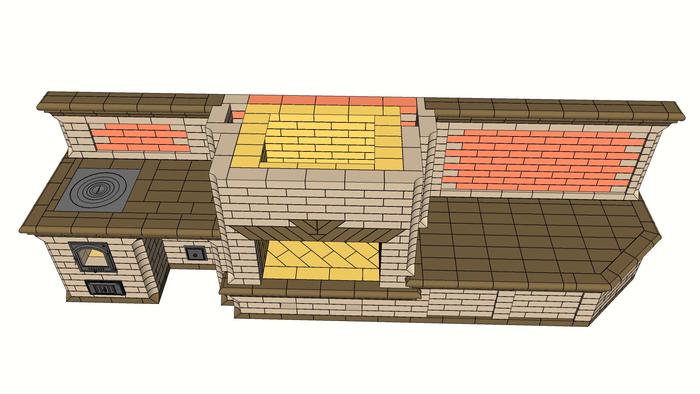

С 21 ряда начинаем сужать канал камина

Продолжаем сужать канал до 25 ряда

На 26 ряду ставим поворотные задвижки

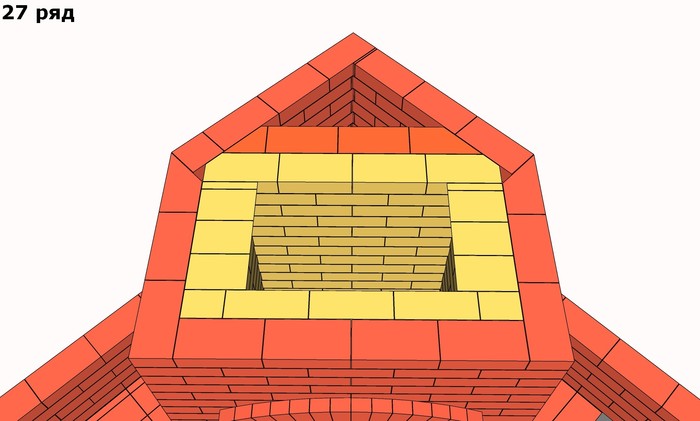

На 27 ряду объединяем каналы в общий и выкладываем контур шоколадным кирпичом

28 ряд выкладываем шоколадным кирпичом

Далее 4 ряда выкладываем общий канал + 2 ряда шоколадным кирпичом

Далее выкладываем трубу и можно разжигать

Если есть вопросы, комментируйте

Кому удобнее в соц. сетях:

Видео-порядовка отопительно-варочной печи для дачи

Количество кирпичей: 800 шт.

Обогреваемое помещение: до 30 кв.м.

Режим работы: летний (только плита и духовка), зимний

Схема движения газов: СДГ

Кирпич:
ШБ-6
ШБ-8
Одинарный полнотелый М200 КЕММА

Фурнитура:
Дверка топочная РУБЦОВСК ДТ-4 250х280мм
Дверка поддувальная РУБЦОВСК ДП-2 250х140мм
Дверка прочистная РУБЦОВСК ДПР-8 140х140мм
Решетка колосниковая РУБЦОВСК РУ-2 300х200мм
Плита двухконфорочная БАЛЕЗИНО П2-3 710х410м
Базальтовый картон БВТМ-К/Ф 1250х460х5мм

Дополнительные материалы:
Уголок 32х32х3мм

Если есть вопросы, комментируйте

Кому удобнее в соц. сетях:

Порядовка Комплекса Барбекю с Тандыром

Друзья, представляю вам порядовку Комплекса барбекю.

Количество кирпича: 2400 штук

Размер мангала: 1140мм*510мм

Размер плиты: 512мм*512мм

Размер ниши тандыра: 630мм*750мм

Включает: Мангал, казан до 12 литров, дровницу, тандыр, столешницу

Данный комплекс был выложен в селе Курганово.

Видео с кладкой и порядовкой можете посмотреть по ссылке:

Отрендеренное изображение комплекса барбекю:

Фото готового барбекю с объекта:

На 3 и 4 ряду формируем место для зольника и ставим поддувальную дверцу

На 5 ряду начинаем перекрывать зольную камеру

На 6 ряду закладываем металлические уголки под мангал и ставим колосник

На 7 ряду перекрываем уголки и начинаем выкладывать топочную шамотным кирпичом

На 9 ряду формируем канал для топочной и зольную камеру под мангал

Устанавливаем прочистные дверцы

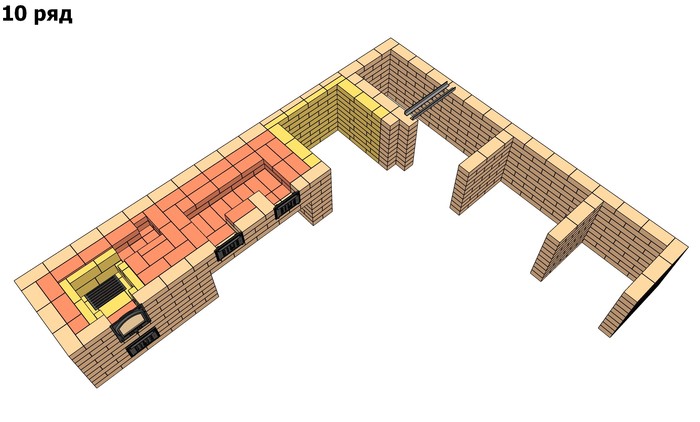

На 10 ряду ставим уголки под перегородку для столешницы и дверцу для топочной

На 11 ряду выставляем металлические уголки под столешницу. Перекрываем прочистные дверцы под мангал и канал для топочной

На 12 ряду ставим колосник под мангал и выкладываем первый ряд столешницы. Выкладываем контур с лицевой стороны подрезанным кирпичом

На 13 ряду формируем мангал. Выкладываем второй ряд столешницы и ставим чугунную плиту.

На 14 ряду начинаем выкладывать контур фартука, мангала и полочек

На 21 ряду ставим задвижку на канал от топочной

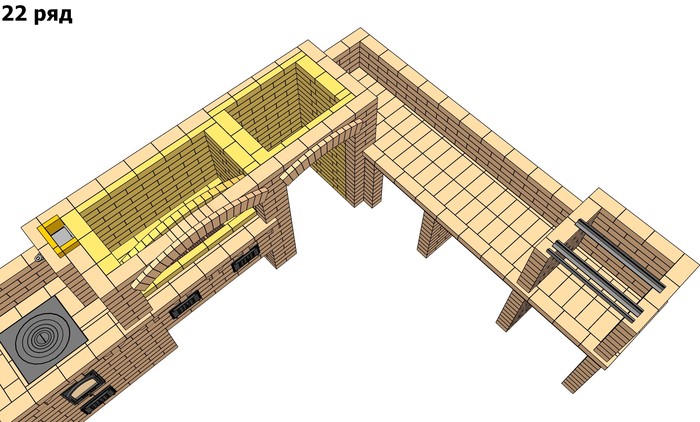

На 22 ряду ставим уголки под полочку

На 23 выкладываем полочку и подрезаем кирпич для формирования канала над тандыром

До 25 ряда продолжаем подрезать кирпич наискосок под канал тандыра. Начинаем выкладывать подрезанный кирпич с задней и передней стороны канала (на сужение)

На 26 ряду продолжаем выкладывать подрезанный кирпич (на сужение с задней и передней стороны)

На 28 ряду кладем шамотные плиты и поворотные задвижки

На 29 ряду формируем формируем соединение каналов

На 31 ряду выкладываем уголки для верхней полочки

На 32 ряду перекрываем соединение каналов и выкладываем верхнюю полку. Выкладываем контур с лицевой стороны подрезанным кирпичом.

34 ряд завершающий

С 35 ряда выкладывается труба

Если есть вопросы, комментируйте

Кому удобнее в соц. сетях:

Подробная порядовка углового комплекса барбекю

Хочу поделиться с вами порядовкой углового комплекса барбекю.

Данный комплекс барбекю был выложен в городе Екатеринбурге (на Вторчермете).

Видео с нашей кладкой и порядовкой можете посмотреть по ссылке:

Количество кирпича: 1730 штук

Размер мангала: 770мм*440мм

Размер плиты: 512мм*512мм

Включает: Мангал, казан до 12 литров, дровницу, мойку, столешницу

Так выглядит отрендеренное изображение барбекю:

А так выложенный комплекс в городе Екатеринбурге:

На 3 ряду оставляем место на поддувальную дверку

На 4 ряду устанавливаем поддувальную дверку

5 ряд перекрываем частично зольную камеру и над пустым пространством кладем металлическую ленту, либо можно засыпать песком или выложить недорогим кирпичом.

6 ряд кладем шамотный кирпич ШБ-8 и устанавливаем колосник. Топим его в кирпич на толщину колосника. Так дрова не будут цепляться за колосник

7 ряд закладываем металлические уголки и оставляем место для топочной дверки. Начинаем выкладывать шамотный кирпич ребром

В 8 ряду перекрываем металлические уголки

С 9 ряда формируем канал

В 10 ряду устанавливаем прочистные дверки под барбекю и дверку топочной

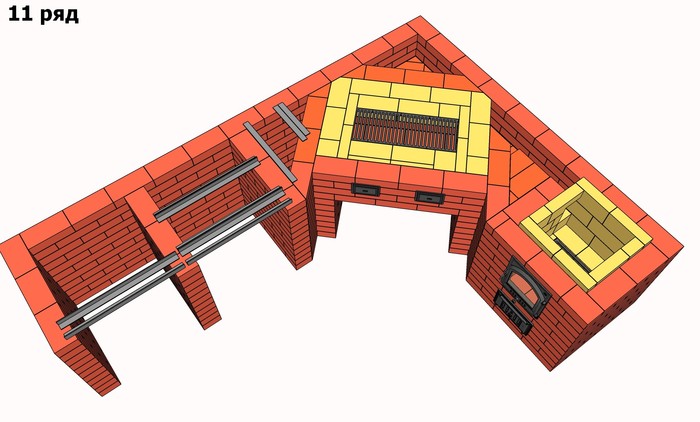

В 11 ряду закладываем металлическую ленту, уголки и колосник

В 12 ряду начинаем выкладывать столешницу

В 13 ряду устанавливаем мойку и чугунную плиту казана

С 14 ряда начинаем выкладывать верхнюю часть барбекю

На 20 и 21 ряду выкладываем арку. Вместо арки можно сделать простое прямое перекрытие

Между красным и шамотным кирпичом кладем базальтовый картон.

С 27 ряда начинаем перекрывать канал барбекю

С 29 ряда перекрываем канал топочной камеры

На 30 ряду устанавливаем шиберную задвижку. Можно установить поворотную.

С 31 ряда начинаем перекрывать задвижку

Если есть вопросы, комментируйте

Кому удобнее в соц. сетях:

27 июня 2021 года.НОВОКУЗНЕЦОВО, проект

Выполнен полный проект дома, площадью 120кв.м.

Стоимость этого проекта 200р. за 1кв.м.

Сейчас стоимость 250р. за 1кв.м.

Честно говоря, х.з., что писать, поэтому быренько опишу что, как и для чего мы тут натворили.

Где-то пол года назад поступила настойчивая просьба от Евгения сотворить ему полный проект с нашими техническими решениями для монтажа всей гидравлической инженерии своими силами. До этого я отказывал, но тут решил напрячь Серегу и себя и начать погружаться в проектирование с этого небольшого дома. Тем более, что заказчик сразу сказал, что никуда не торопится.

Просто, когда мне заказчики присылают именно проекты на расчет и я начинаю им задавать вопросы, типа:

— почему здесь вы решили поставить радиаторы?

— почему здесь вы решили делать теплый пол?

— почему нет(есть) системы рециркуляции?

— почему нет поливочных кранов?

— какая душевая кабина и какой в ней смеситель?

— какой слой утеплителя?

— почему стояк канализации не в стене?

и т.д., то большинство совершенно не могут ответить на вопросы, и я начинаю многие моменты разжевывать, понимая, что проект нифига не полный, заказчику нифига не объяснено и сделан он просто по шаблону.

Вот и решил залезть в проектирование, чтобы делать реально полноценные проекты, всё досконально объясняя заказчикам, как это делаю при встречах на объектах, перед монтажом. Ведь, чтобы потом не было проблем, ОЧЕНЬ важно, чтобы заказчик САМ понял варианты предлагаемых систем, отличия их работы, и САМ определился, что он у себя хочет иметь. Ведь это ЕГО дом, и ЕМУ здесь жить.

Пока выкладываю только картинки, в будущем постараюсь прикладывать небольшое видео.

Источник
