какие трансформаторы в телевизоре
Использем трансформатор от старого телевизора
Использем трансформатор от старого телевизора
В любом отслужившем свой срок ламповом или лампово-полупроводниковом телевизоре вы найдете трансформаторы, да и другие детали и для маломощного, и для мощного блока питания. Маломощный блок на 12 В можно, например, собрать с использованием готового выходного трансформатора кадровой развертки (ТВК) от лампового телевизора. В ряде случаев пригоден и выходной трансформатор лампового усилителя звуковой частоты (ТВЗ), но эффективное (действующее) напряжение на его вторичной обмотке составит около 6 В, при этом выпрямленное не превзойдет 9 В. О том, как собрать блок питания, неоднократно рассказывалось в радиолюбительской литературе, и повторяться здесь не стоит. Остановимся лишь на некоторых мало известных, но важных моментах. Они относятся к любому самодельному устройству.

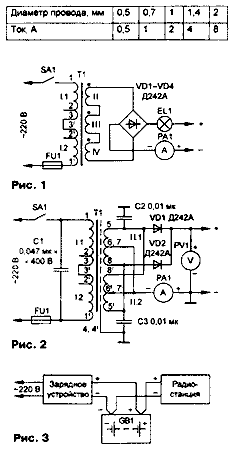

Среди вторичных обмоток этих трансформаторов есть несколько, рассчитанных на напряжение 40. 60 В и сравнительно небольшой ток. Для зарядного устройства они бесполезны, а вот накальные обмотки на напряжение 6,3 В и ток 4,7 А подойдут. Если у трансформатора три таких обмотки, их надо соединить последовательно и подключить к мостовому выпрямителю на мощных (десятиамперных) полупроводниковых диодах (рис. 1). Ограничителем зарядного тока с успехом может служить автомобильная лампа на напряжение 12 В мощностью от 50 до 150 Вт.
Технология здесь такова: освободив катушки от всех обмоток, кроме первичной с ее внешней изоляцией, наматывают пробные 46 витков, чтобы узнать длину провода, и отмеряют шесть отрезков нужной длины. Припаяв выводы по три провода к лепесткам каркаса, наматывают обмотку, следя, чтобы провода не перехлестывались. При переходе на второй слой укладывают изоляцию из кабельной бумаги. Концы проводов, опять по три, припаивают к двум другим лепесткам каркаса, затем омметром проверяют, не перепутались ли провода. Если все сделано правильно, то малое сопротивление будет только между выводами 6 и 8, а также 5 и 7.
Собрав трансформатор и соединив с общим проводом средние выводы обмоток на двух катушках, надо определить, какие крайние выводы соединять вместе. Для этого включают трансформатор в сеть и вольтметром переменного тока (авометром) измеряют напряжение между крайними выводами обмоток на разных катушках. Соединяют вместе те, между которыми напряжение равно нулю, после чего подключают к анодам диодов. При неправильном соединении произойдет замыкание. Руководствоваться нумерацией выводов на рис. 2 надо с осторожностью, потому что неизвестно, в какую сторону вы намотали витки, а от этого зависит фаза напряжения.
В заключение несколько слов о борьбе с помехами, проникающими из сети. Когда трансформатор изготавливают только для зарядного устройства, используемого в гараже, проблема помех вас не волнует, и экраны из тонкой фольги, расположенные между первичной и вторичными обмотками, можно удалить. Если же к работающему устройству будут подключать радиоприемную аппаратуру, экраны лучше оставить, а их выводы (4 и 4′) соединить с общим проводом. Конденсатор С1 фильтрует высокочастотные помехи, наводимые из сети. Для дополнительной защиты служат конденсаторы С2 и С3, шунтирующие по высокой частоте вторичную обмотку. Их емкость может быть в пределах от 0,01 до 0,5 мкФ. Бумажные конденсаторы здесь не подходят из-за заметной индуктивности выводов, лучше применить керамические.
Описанное зарядное устройство годится даже для питания коротковолновой радиостанции мощностью 100 Вт, потребляющей до 20 А при напряжении 13,6 В. В этом случае автомобильный аккумулятор не отключают, он выполняет функцию буферной батареи. Схема соединений показана на рис. 3. Подключать радиостанцию и аккумуляторную батарею (GB1) к выпрямителю зарядного устройства отдельными проводами ни в коем случае нельзя, так как возрастут пульсации питающего напряжения из-за конечного сопротивления проводов. При рекомендуемом же включении даже не требуется сглаживающий оксидный конденсатор. Если вы все-таки захотите его поставить, включать надо как можно ближе к разъему питания радиостанции.
Способы проверки строчного трансформатора для телевизора
Один из узлов, применяемых в телевизорах – строчный трансформатор. Рассмотрим конструктивные особенности данного устройства, отличия от обычного трансформатора, способы проверки и прочие сопутствующие вопросы.
Что такое строчный трансформатор и особенности конструкции
Строчным трансформатором называют устройство, применявшееся в телевизорах цветного и чёрно-белого изображения устаревших моделей. Этот аппарат обеспечивал преобразование напряжения, подаваемого на умножитель. В дальнейшем стали использовать диодно-каскадное устройство строчной развёртки.
Данный элемент выдаёт на выходе напряжение в пределах от 25 до 30 кВт, с формированием электрического потока.
Напряжение подаётся на первичную обмотку, с выдачей после преобразования на выходную катушку с заданными параметрами. Аппарат помещается в корпус, выполненный из несгораемого пластика. Корпус оборудован двумя потенциометрами, позволяющими регулировать характеристики ускоряющего и фокусирующего напряжения.
Для изготовления магнитопровода применяются П-образные пластины из феррита, обеспечивающие выполнение заданных задач благодаря свойствам данного материала.
От обычного трансформатора строчный отличается конструктивными особенностями, позволяющими обеспечить на выходе высокое напряжение и приспособленностью к установке в качестве детали телевизора.
Частые поломки и способы ремонта
Трансформаторы строчного типа нередко выходят из строя. Дальнейшая эксплуатация телевизора в данной ситуации невозможна. Замена аппарата связана со сложностями, вызванными их высокой стоимостью. Некоторые модели таких трансформаторов сложно отыскать.
В процессе ремонта требуется замена дефектной схемы. В процессе эксплуатации возможно возникновение следующих неисправностей:
Первые две из указанных неисправностей идентифицировать достаточно легко по результатам внешнего осмотра. Ремонт выполняется путём замены вышедших из строя элементов, поиск материала для которых не представляет особенных проблем, поскольку его не сложно найти в любом магазине радиотоваров.
С поиском замыкания между витками обмоток несколько сложнее. Такую неисправность можно определить по писку, издаваемому трансформатором при работе. В данной ситуации выполняется диагностика с использованием специального прибора.
Способы проверки
Для проверки аппарата применяется осциллограф. Прибор подсоединяют к выходу вторичного контура через сопротивление на 10 Ом. Необходимость замены или ремонта устройства возникает при выявлении следующих отклонений:
Другие неисправности происходят с меньшей вероятностью, и их не сложно определить самостоятельно человеку, обладающему начальным уровнем знаний в области электротехники.
При подозрении на пробой транзистора, данный элемент извлекается и проверяется работа устройства без него. В случае значительного превышения заданных характеристик, элемент необходимо заменить на идентичный.
Перемотка катушки – достаточно трудоёмкая операция. Поэтому контур проще заменить, чем восстанавливать.
Также в ходе осмотра о неисправностях могут свидетельствовать следы гари на деталях, видимые обрывы контактов. Неисправные элементы следует заменить, не помешает дополнительно пропаять контакты.
Аналоги устройства
Если необходимую модель строчного трансформатора сложно найти, оригинальное изделие можно заменить на аналогичное. Аналог подбирается по соответствующим характеристикам, указанным в документации, которой сопровождается прибор от изготовителя.
Кроме параметров, аналог должен соответствовать по габаритам и особенностям подключения.
Строчный трансформатор – важный узел, без исправного состояния которого работа телевизора невозможна. При подозрении на неисправность необходимо провести тщательную диагностику и ремонт или замену, в зависимости от результатов проверки.
Строчные трансформаторы современных телевизоров. Аналоги и характеристики. Сборник. Под редакцией Родина А.В.
Строчные трансформаторы современных телевизоров. Аналоги и характеристики. Сборник. Под редакцией Родина А.В.
Предисловие
В справочном пособии приведена информация о строчных трансформаторах, применяемых в зарубежных телевизорах популярных моделей.¶
Описан принцип работы ТДКС в выходном каскаде строчной развертки. Впервые даны рекомендации по замене трансформаторов. Приведены типичные неисправности телевизора, связанные с выходом из строя ТДКС.¶
В приложениях приведены замены ТДКС на аналоги серий TR и HR. Кроме того, даны принципиальные схемы широко распространенных строчных трансформаторов серии TR. Пособие предназначено для специалистов по ремонту телевизоров и подготовленных радиолюбителей.¶
Скачать Строчные трансформаторы
12+. Сетевое издание «Elec.ru». Зарегистрировано Федеральной службой по надзору в сфере связи, информационных технологий и массовых коммуникаций (РОСКОМНАДЗОР). Свидетельство о регистрации серия Эл №ФС77-74766.
Учредитель ООО «Элек.ру». Главный редактор Лобода Дмитрий Игоревич. Контакты редакции: info@elec.ru, +7 (495) 587-40-90. © «ELEC», © «ELEC.RU» — Зарегистрированные товарные знаки.
Вся представленная на сайте информация, касающаяся технических характеристик, наличия на складе, стоимости товаров, носит информационный характер и ни при каких условиях не является публичной офертой, определяемой положениями Статьи 437(2) Гражданского кодекса РФ. © ООО «Элек.ру» 2001—2021 гг.
Самый простой высоковольтный генератор на базе старого телевизора.
Генератор из старого телевизора собранный на строчном трансформаторе, умножителе и транзисторе
Самая простая схема, в которой разберётся любой. Этот генератор является по сути самым простым однотактным блокингом.
Детальки: Транзистор кт838а, трансформатор твс110пц15, умножитель ун9/27-1.3, два резистора на 1 килоом соединённых параллельно (получается 500 ом). Всё детали есть в телевизоре на платах. Я взял эти детали из телевизора «Чайка ц-280д»
Питаю я от тороидального трансформатора от системы 5.1 Использую двуполярный выход, но не использую средний контакт.
В связке с диодным мостом, конденсаторами и прочей шелухой, в сумме питание получилось 40 вольт
А вот как строчный трансформатор работает без умножителя. Зажигается дуга. Она не так опасна как умножитель, её можно даже потрогать только за 1 контакт.
Камера как то странно передаёт звук. Скорее всего из-за электромагнитного поля рядом с трансформатором. В обычной жизни он просто пищит и все)
Так же забыл сказать, что резистор в этой схеме очень сильно нагревается. Лучше ставить помощьнее.
Вот такой блокинг) От нефиг делать поиграться на минут 30 пойдёт)
Cтрочный трансформатор ТВС
Строчный трансформатор ТВС (англ. flyback transformer (FBT)) — компонент блока строчной развёртки телевизора.
старый телевизор — кинескоп
Применялся для формирования высокого напряжения на втором аноде кинескопа и вторичных напряжений:
Также он формирует импульсы обратного хода строчной развёртки для работы схемы гашения.
Может представлять собой как обычный трансформатор (ТВС), так и быть выполненным в одном корпусе с выпрямителем (ТДКС).
Также на ТДКС имеются регуляторы фокусирующего и ускоряющего напряжения.
Основные данные трансформаторов строчной развертки (ТВС) для телевизоров черно-белого изображения
Основные данные трансформаторов строчной развертки (ТВС) для телевизоров черно-белого изображения.
