Логический пробник
В ZX-Spectrum’ах почти всегда используются микросхемы с ТТЛ входами/выходами, поэтому будет уместно рассмотреть схему логического пробника с учётом уровней сигнала ТТЛ.
Тут я немного повторю прописные истины, которые и без того известны всем заинтересованным. Величины напряжений лог.1 и лог.0 для ТТЛ видны из следующего схематичного рисунка:
Это сделано для того, чтобы крайние уровни лог.0 и лог.1 для выходов гарантированно попадали в диапазон напряжений для входов. Поэтому и сделана такая небольшая «разбежка» в уровнях входов и выходов.
Всё, что попадает в диапазон напряжений между лог.0 и лог.1 (от 0,8В до 2,0В) логическим элементом не распознаётся как один из логических уровней. Если бы не было такой разбежки в уровнях (2-0,8=1,2В) любая помеха расценивалась бы как смена уровня сигнала. А так логический элемент устойчив к действиям помех с амплитудой до 1,2В, что согласитесь, очень неплохо.
Your browser doesn’t support HTML5 video. Here is a link to the video instead.
Такой уровень называют «висящая единица», т.е. как бы единица есть (расценивается микросхемой как лог.1), но на самом деле её нет 🙂
Применительно к процессу ремонта и наладки компьютеров понятие «висящей единицы» полезно тем, что в случае обрыва проводника на плате или отгорания выхода какой-либо микросхемы на входы связаных с ними микросхем не подаётся сигнал, а следовательно, там будет «висящая единица», и этот момент можно зафиксировать, т.к. примерные уровни напряжения в таком состоянии микросхемы нам уже известны (порядка от 0,9В и вплоть до 2,4В).
То есть если, допустим, по схеме вход микросхемы куда-то должен быть подключен, а на нём в реальности не 0 и не 1, а «висящая единица», то что-то тут не так. В плане процесса ремонта это очень полезно!
Исходя из всего вышесказанного можно сформулировать техническое задание на создание логического пробника:
— Напряжение от 0 до 0,8В включительно считаются как лог.0;
— Напряжение от 2,0В до 5,0В считаем как лог.1;
— Напряжения от 0,9В до 2,4В считаем как «висящую единицу».
Различные конструкции логических пробников
Схема самого простого пробника был опубликована в журнале «Радиолюбитель» №9 за 1995 год:
Немного более «продвинутый» вариант этой схемы:
Для регистрации коротких импульсов, которые не видны глазом (например, импульс выбора порта) я приделал к пробнику «защёлку» на половинке триггера ТМ2:
Внешний вид пробника:
Свой вариант логического пробника
Мной предпринимались попытки сделать логический пробник с индикацией «висящей единицы» на компараторах. В статике всё работало и определялось, но в динамике пробник оказался неработоспособен. Проблема кроется в быстродействии компараторов. Доступные мне компараторы (LM339, К1401СА1, КР554СА3 и т.п.) довольно «тормозные» и не позволяют работать на частоте выше 1,5-2МГц. Для работы со схемой ZX-Spectrum это совершенно не годится. Какой толк от пробника, если он не может даже показать тактовую частоту процессора?
Но совсем недавно на Youtube на глаза попалась видео-лекция по работе логического пробника:
Лекция очень интересная и познавательная. Посмотрите её полностью!
Данная конструкция пробника меня очень заинтересовала, и я решил её повторить и проверить. По схеме из лекции всё заработало за исключением каскада для определения уровня «висящей» единицы. Однако это не является проблемой, и я сделал каскад на компараторе. Вопрос быстродействия тут не стоит, т.к. термин «висящая единица» применим к статическому состоянию микросхемы.
В итоге получился пробник со следующей схемой:
P.S. Схема пробника не самая идеальная, и при желании наверняка можно сделать проще и лучше.
Описание схемы и процесс наладки логического пробника
При подаче сигнала с уровнем лог.0 (0. 0,8В) открывается транзистор VT2, на входы DD1.2 подаётся лог.0, светодиод VD3 загорается.
При подаче сигнала с уровнем лог.1 (2. 5В) открывается транзистор VT1, на входы DD1.1 подаётся лог.1, светодиод VD1 загорается.
Резисторами R2-R3 на входе пробника устанавливается напряжение порядка 0,87-0,9В. Т.е. необходимо, чтобы это напряжение было в промежутке 0,8..0,9В, чтобы при никуда не подключенном входе пробника не горел светодиод VD3.
На компараторе DA3 сделана схема определения «висящей единицы». Резисторами R6-R7 устанавливается напряжение порядка 0,92..0,95В, при котором компаратор определит, что на входе находится уровень «висящей единицы», и загорится светодиод VD2. Напряжение на входе 2DA2 подбирается такой величины, чтобы при никуда не подключенном входе пробника не горел светодиод VD2.
На микросхеме DD3 выполнен счётчик импульсов, поступающих на вход пробника. При коротких имульсах, не видных глазу, светодиоды VD4-VD7 будут исправно показывать количество импульсов в двоичной форме 🙂 Кнопкой SB1 счётчик сбрасывается с погасанием всех светодиодов.
Инверторы микросхемы DD2 используются для того, чтобы активным уровнем (когда зажигается светодиод) был лог.0, т.к. ТТЛ-выход при лог.0 способен отдать в нагрузку ток до 16 мА. При выходной лог.1 выход способен отдать ток 1 мА, и если мы к нему подключим светодиод (чтобы он зажигался при лог.1 на выходе) мы перегрузим выход. Токоограничивающие резисторы подобраны так, чтобы максимальный ток, протекающий через светодиоды, не превышал 15 мА.
Пробник питается от отдельного блока питания (я использовал источник питания от магнитофона «Беларусь»). На плате пробника расположен стабилизатор напряжения DA2. Учитывая не слишком большой ток потребления пробника микросхема стабилизатора используется без дополнительного теплоотвода, и при этом не перегревается.
Входные цепи пробника VT1, VT2, DA3 питаются от отдельного источника опорного напряжения DA1. Сделано это потому, что при изменении тока потребления пробника (например, когда горит большинство светодиодов) выходное напряжение стабилизатора DA2 несколько меняется, при этом соответственно будут меняться все опорные напряжения, что недопустимо.
К проверяемой конструкции от пробника отдельно подключается «общий» провод (GND).
Логический пробник
Логический пробник предназначен для проверки и налаживания радиоэлектронной аппаратуры, собранной на цифровых микросхемах структуры КМОП и ТТЛ. Он имеет световую индикацию, позволяет определить низкий и высокий логические уровни напряжений, наличие импульсов и цепь с большим сопротивлением. Кроме того, его можно использовать в качестве генератора импульсов.
Для индикации, в пробнике использованы два светодиода разного цвета свечения. Светодиод красного цвета свечения светит постоянно при высоком входном уровне и вспыхивает с частотой несколько герц при поступлении на вход импульсов. Включение светодиода зеленого цвета сигнализирует о подключении пробника к высокоомной цепи. При низком логическом уровне на входе пробника ни один из светодиодов не горит.
После подачи питающего напряжения загорается светодиод HL2 зеленого цвета свечения. Обусловлено это тем, что транзисторы VT1, VT2 открыты, и через этот светодиод протекает ток. Он будет светить и в том случае, если вход пробника подключен к цепи с большим сопротивлением (более 40…50 кОм). При поступлении на вход пробника высокого или низкого уровня закроется транзистор VT1 или VT2 и светодиод HL2 погаснет.
Если на входе высокий уровень, на выходе логического элемента DD3.3 также высокий уровень и светит светодиод HL1 красного цвета свечения. При низком логическом уровне он светить не будет. Резистор R7 ограничивает ток через светодиод HL1.
На логических элементах DD1.1 и DD1.2 собран генератор прямоугольных импульсов с частотой следования около 150 Гц, на D-триггерах DD2.1 и DD2.2 — одновибраторы, первый из одновибраторов запускается по фронту входного импульса, второй — по спаду импульса на выходе первого. Генератор и одновибраторы предназначены для обеспечения индикации входных импульсов различной скважности с логическими уровнями. При поступлении на вход пробника высокого уровня он через конденсатор C1 поступает и на вход D-триггера DD2.1, в момент появления на входе С импульса генератора на прямом выходе триггера DD2.1 также установится высокий уровень и светодиод HL1 светит. Одновременно начинается зарядка конденсатора C1 через резистор R4. Если длительность входного импульса превышает продолжительность зарядки этого конденсатора, то на выходе первого одновибратора формируется импульс длительностью Т1 ≈ 0,7*R4*C1.
Спад этого импульса запускает второй одновибратор, и на выходе триггера DD2.2 на Т2 ≈ 0,7*R5*C3 установится высокий уровень. Он запрещает на время зарядки конденсатора СЗ (через резистор R5) переключение триггера DD2.1 и устанавливает на его выходе низкий уровень — светодиод HL1 гаснет. После зарядки конденсатора С3 одновибраторы возвращаются в исходное состояние и первый из них снова запускается входными импульсами. Поэтому при поступлении на вход пробника импульсов с логическими уровнями светодиод HL1 будет вспыхивать с частотой несколько герц. Если частота входных импульсов будет меньше, светодиод HL1 вспыхивает с этой частотой.
Диод VD1 совместно с резистором R2 защищает вход пробника от напряжения отрицательной полярности, стабилитрон VD2 — от превышения напряжения питания, а диод VD3 — от его неправильной полярности.
Устройство можно использовать как генератор прямоугольных импульсов. При нажатии на кнопку SB1 выходной сигнал генератора поступит на вход пробника, а светодиод HL1 станет вспыхивать. Этот режим можно также применить для контроля работоспособности пробника. Для его питания используют источник напряжением 5…10 В, потребляемый ток составляет 10 мА при напряжении питания 5 В.
В устройстве можно применить резисторы С2-23, МЛТ, конденсаторы К10-17. Транзисторы КТ315Б и КТ361Б допустимо заменить на приборы серий КТ315, КТ3102 и КТ361, КТ3107 соответственно с любыми буквенными индексами. Светодиод АЛ307БМ заменим на КИПД21М-К, а АЛ307ГМ — на КИПД21М-Л. Диоды VD1, VD3 — любые кремниевые серий КД102, КД103, КД503, КД510, КД522. Все микросхемы серии К176 можно заменить аналогичными из серии К561, в этом случае напряжение питания может быть от 3 до 15 В. Питать пробник желательно от того же источника, что и проверяемое устройство, это обеспечит совместимость логических уровней.
Устройство в налаживании не нуждается и начинает работу сразу после подачи на него питания.
Универсальный логический пробник
Проверка работы цифровых устройств и систем управления с помощью логического пробника в большинстве случаев значительно удобнее и проще, чем с использованием осциллографа или мультиметра. Проверка осциллографом или мультиметром может привести к неверному определению неисправности или даже к появлению дополнительных отказов.
Новые отказы могут возникать по причине того, что ремонтнику необходимо переводить взгляд с проверяемой платы на экран осциллографа или дисплей мультиметра, а щуп при этом может замкнуть рядом расположенные выводы миниатюрных современных элементов. Трудно увидеть обрыв проводника на входе интегральных цифровых микросхем – это будет индицироваться как лог. «0». На самом деле обрыв по входу воспринимается микросхемой как лог. «1» или, что еще хуже, как некоторое промежуточное состояние. При этом микросхема будет находится в активном режиме с максимальным потреблением тока из-за возникновения сквозного тока, что может привести к самовозбуждению или даже отказу ИМС. На мультиметре нельзя увидеть наличие потока импульсов – они будут интегрироваться, и на мультиметре указываться промежуточное состояние между лог. «0» и лог. «1», которого на самом деле нет.
Требования к логическому пробнику
Схемы логических пробников неоднократно появлялись в различных печатных изданиях, но часто их авторы поверхностно подходили к их разработке, устанавливая только лишь некоторые условные пороги индикации состояния. Действительно, логический пробник должен определять логические уровни, но должен определять их корректно, т.е. указывать именно заданные пороги для потенциалов лог. «0» и лог. «1», а не что-то усредненное. Главное, логический пробник должен автоматически устанавливать уровни индикации лог. «0» и лог. «1» в зависимости от напряжения питания проверяемого узла. А такая зависимость весьма существенная.
Чтобы в этом убедиться, достаточно проанализировать спецификации на распространенные интегральные микросхемы семейств 74HCxxи 4000 [3,4]. Разница в пороговых значениях для ИМС серии 74HCxx в пределах допустимых значений напряжения питания (от 4,5 В до 6,0 В) отличается более чем на 30%. А что говорить о семействе ИМС 4000, где диапазон допустимых значений питающегося напряжения составляет от 5 В до 15 В. Это и является камнем преткновения, так как многие разработчики, задавая уровни пороговых напряжений, начисто забывают об этом факте. Как пример неправильного подхода к проектированию можно проанализировать схему в [1].
Какие еще моменты необходимо учитывать. Пробник должен иметь защиту по входу от превышения входным напряжением его напряжения питания защиту от напряжения отрицательной полярности, а также иметь защиту от переполюсовки при подключении питания и защиту от статического электричества. Пробник должен иметь малую собственную входную емкость, чтобы в момент подключения не вносить заметные искажения в контролируемые цепи из-за заряда собственной входной емкости.
Еще один фактор – это минимализация входного тока пробника. Посмотрим это на примере. Если говорить о наиболее распространенных сейчас ИМС, например о семействе HCMOS 74HC/HCT/HCUили о семействе LOCMOSHE4000, то входной ток ИМС семейства 74HC/HCT/HCU не превышает ±1 мкА, а входной ток ИМС семейства HE4000 находится в диапазоне от ±0,1 мкА до ±0,3 мкА. Следовательно, подключение логического пробника с большим собственным входным током к входным цепям CMOSИМС может существенно исказить «картину» анализа.
Работа устройства
Схема универсального логического пробника, свободная от приведенных выше недостатков, показана на рис.1. Ее прототип успешно использовался автором много лет и был предназначен для работы с ИМС серий 176, 561 и 564. Современный вариант схемы, разработанный автором, был впервые опубликован в [5].
Пробник выполнен на двух компараторах ИМС DA1. Правильный выбор ИМС для реализации такой схемы крайне важен. Не все микросхемы будут работать должным образом в подобных устройствах. Микросхема должна обеспечивать работоспособность при минимально необходимом однополярном напряжении питания и обладать низкими входными токами. В прототипе использовался сдвоенный операционный усилитель К157УД2. В современной модели пробника предлагается использовать ИМС AD823AR(Z) [2]. Это операционный усилитель допускает однополярное питающее напряжение и полный размах выходного напряжение. Естественно, можно использовать и иные операционные усилители, отвечающие изложенным требованиям.
Верхний по схеме компаратор контролирует высокий логический уровень («HI»), а нижний – низкий логический уровень («LO»). Пороги срабатывания задаются резистивным делителем R4R5R6, а не опорным источником напряжения. Таким образом, обеспечивается зависимость порогов срабатывания компараторов от напряжения питания пробника. Для того чтобы автоматически установить пороги определения логических уровней в зависимости от напряжения питания контролируемого цифрового узла, устройство подключается к проверяемой плате в точки с напряжением питания проверяемых цифровых ИМС. Высокий логический уровень индицируется светодиодом HL1 (зеленый), низкий логический уровень – светодиодом HL2 (красный). Светодиоды не будут светится, если входное напряжение логического пробника (то есть напряжение в точке анализа) будет между минимальным порогом определения высокого логического уровня и максимальным порогом определения низкого логического уровня. Это устройство (если используется ИМС типа AD823AR) может показывать наличие переменных сигналов (синусоидальные, треугольные или прямоугольные с небольшой скважностью) с частотой до 1 МГц. В этом случае глаз будет воспринимать это как свечение обоих индикаторов HL1 и HL2. Поэтому используются именно раздельные индикаторы нуля и единицы, а не один двухцветный светодиод.
Входной ток устройства зависит от выбора типа компаратора, и в случае AD823AR не будет превышать:
Этот ток может быть снижен увеличением номиналов резисторов R2, R3.
Цепь из резистора R1 и диода VD1 защищает устройство от напряжений, превышающих напряжение, к которому подключен пробник, повреждений по входу, вызванных воздействием статического электричества, и от воздействия напряжения отрицательной полярности. Светодиод HL3 (желтый) показывает, что устройство подключено к питающему напряжению. Это очень полезно, особенно если для подключения пробника используется не всегда надежные зажимные контакты. Благодаря этой возможности вы будете всегда уверенны, что и пробник, и проверяемый узел подключены к цепям питания с наличием питающего напряжения. Защита от неправильного подключения обеспечивается диодом VD2 и самовостановляющимся предохранителем FU1 (ток удержания 0,1 А, ток срабатывания 0,2 А). Конденсатор С1 – танталовый, С2 – керамический. Они предотвращают влияние пробника на проверяемое устройство по цепям питания. Ток потребления пробником не превышает 10 мА. Яркость свечения индикаторов может быть установлена изменением номиналов резисторов R7, R8, R9. Резистор R1 минимизирует входную емкость пробника. Пороги срабатывания пробника для ИМС 74HCxx, показанного на рис.1, приведены в таблице. Пороги срабатывания установлены с некоторым запасом по типовым значениям логический уровней, необходимым для устранения крайних, предельных состояний.
Пробник может использоваться и с ИМС других семейств, например 74HCU, 74HCT, или 4000.
Работа с ИМС других серий
Элементы резистивного делителя в этом случае могут быть рассчитаны по формулам:
R6 – свободный выбор номинального значения,
Vdd – напряжение питания;
VH– типовое пороговое значение для проверки высокого логического уровня для выбранного напряжения питания;
VL – типовое пороговое значение для проверки низкого логического уровня для выбранного напряжения питания.
Для ИМС серии 4000 рекомендованные значения номиналов делителя будут равны:
При этом порог обнаружения лог. «1» при напряжении питания 15 В будет на уровне 12,5 В, что несколько превышает установленный для ИМС этой серии допустимый входной лог. «1» при этом напряжении (11 В). Остальные пороги обнаружения логических уровней будут соответствовать спецификации [4] с допустимым запасом.
Все элементы пробника, кроме резистора R1 (этот резистор желательно использовать выводного типа, разместив его не на плате, а установив навесным монтажом непосредственно между щупом и платой пробника), желательно использовать для технологии монтажа на поверхность. Конструкция для пробника может быть взята из статьи [1].
Источник: Радиоаматор №6, 2014
Автор: Владимир Рентюк, г. Запорожье
Логический пробник что это
Автор: BitMan
Опубликовано 21.09.2011
Создано при помощи КотоРед.
Участник Конкурса «Поздравь Кота по-человечески 2011!»
Логический пробник.
Мои наилучшие пожелания радиокоту и всем, кто его кормит и лелеет.
Предлагаемая ниже схема логического пробника, являет собой реинкарнацию, на современной элементной базе, TTL пробника, опубликованного Л.Буровым в журнале «Радио» в 1978 году. Повторенный, с использованием ТТЛ микросхем 134 и 133 серии, этот пробник долгое время был незаменимым инструментом при наладке цифровых схем. Да и после появления в моем «бардачке» логического анализатора-приставки к ПК, руки так и тянулись к нему, наверно также, как электрик тянется к отвертке-неонке, несмотря на цифровой мультиметр в кармане. Однако, сегодня ТТЛ логика уже в прошлом и давно пора было заиметь инструмент заточенный под CMOS чипы с разными напряжениями питания и хорошим быстродействием. В итоге, приведенная схема работает с CMOS уровнями в диапазоне 1,65 – 15 вольт, и реагирует на отдельные импульсы с длительностью 7-10ns в зависимости от напряжения питания, и обойдется не дороже 150 рублей.
Описание работы схемы: Сигнал с входа пробника через дифференцирующую цепочку C1R2D1, поступает на детектор импульсов (одновибратор), собранный на микросхеме 74LVC1G08 фирмы TI (один элемент 2И в миниатюрном корпусе SOT23-5), срабатывающий по «заднему» фронту входного импульса. Если амплитуда отрицательного импульса больше порога срабатывания вентиля, то результатом будет смена состояния на выходе и соответственно начнется зарядка конденсатора C3. Через время, определяемое номиналами R5C3, одновибратор вернется в исходное состояние, конденсатор С3 быстро разрядится через диодную сборку D1 на шину питания. Время, в течение которого на выходе одновибратора удерживается «0», достаточно для фиксации микроконтроллером изменившегося состояния одновибратора. Если на входе пробника присутствуют импульсы с высокой частотой повторения, то одновибратор срабатывает практически постоянно.
Диодная сборка BAS70-05, два диода с общим катодом (можно заменить на BAT54C или BAV70), выполняет быструю разрядку конденсаторов C1 и С3, а также защищает входы микросхемы детектора импульсов от перенапряжения, в связи с тем, что на входах 74LVC1G08 отсутствуют «верхние» защитные диоды.
Помимо детектора импульсов, входное напряжение через интегрирующую цепочку R1R3R4R5C4 поступает на вход микроконтроллера ATTiny13A, который выполняет всю остальную работу по определению и индикации логических состояний «0» и «1», а также состояния «обрыв». С делителя напряжения R1R3R4R5 снимается напряжение пропорциональное входному, если сигнал статический, и скважности, если сигнал быстроизменяющийся.
Кстати о недостатках. Из их числа – довольно большая входная емкость схемы, связанная с процессом заряда-разряда конденсатора C1 через диод D1. Определить ее точное значение сложно из-за нелинейности ВАХ диода и емкости монтажа, паразитной индуктивности проводов. В качестве оценки можно использовать величину в 30-40пф. Вторым недостатком является наличие напряжения, равного половине питающего, на входном щупе. И хотя выходное сопротивление для этого источника напряжения порядка 1,5 Мом, он может менять поведение схем с неподключенными цифровыми или высокоомными аналоговыми входами. Можно увеличить пропорционально величины резисторов R1, R3, R4, R5 и уменьшить номинал конденсатора С4, но при этом возрастают требования к качеству монтажа и использованных материалов, к тщательности промывки платы после травления и пайки, а также может потребоваться лакирование (т.е. чтобы после пайки резистора 1Мом, его сопротивление изменилось не более 2-3%, нужно обеспечить его изоляцию 30-50Мом. По этому, рекомендую паять пробник только канифолью или спирто-канифольным флюсом без активаторов, с последующей промывкой спиртом.
Печатная плата для этого варианта пробника не разрабатывалась из-за дефицита времени. Предыдущие варианты содержали ошибку монтажа и также не приводятся. Для тех, кто будет собирать пробник на МК в корпусе SU или SSU, могу порекомендовать следующую последовательность сборки: первым припаять к печатной плате микроконтроллер, R9 и конденсаторы фильтра питания С6 и С8. Затем подпаять проводки и запрограммировать МК. После этого припаять светодиоды D3, D4 и их токоограничивающие резисторы (времянкой), а также делитель R13R14 и C7(временно). Произвести калибровку пробника. Если потребуется, повторить программирование МК сняв R10,R11,C7. После калибровки проверить номиналы R1R3R4R5 и провести их пайку и монтаж остальных элементов схемы.
Программирование ATTiny13A: При программировании контроллера значения Fuse bytes соответствуют установленным производителем по умолчанию, т.е. если контроллер новый, то изменять фузы – не нужно. Программа, записываемая во FLASH память имеет расширение файла *.hex и пишется первой, содержимое EEPROM находится в файле с расширением *.eep и записывается после программирования FLASH.
Заводская установка fuse битов микроконтроллера ATTiny13 в среде AVR Studio 4.18:
Возможная замена элементов.
При повторе конструкции, вместо микросхем «малокорпусной» логики можно использовать обычную: 74LVC08, 74AHC08, 74AC08, с обязательной привязкой входов неиспользуемых вентилей к питанию или земле. Применение серии 74HC – нежелательно, из-за их относительно невысокого быстродействия. При использовании других серий, возможно придется уменьшить номинал резисторов R2 и R5 для надежного подтягивания входов U1 к «1». В конструкции использованы СМД резисторы и конденсаторы типоразмера 0805 (исключение R11 – типоразмер 1206), а также стабилитрон на 5,1 вольта в корпусе SOT23.

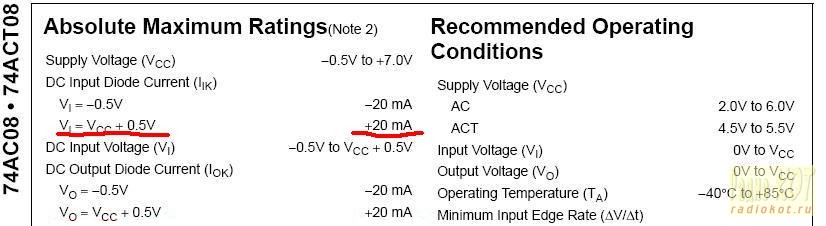

А вот если есть упоминание о том, что микросхема может работать с сигналами превышающее напряжение питания («толерантны» к 5-ти вольтовым входным уровням) как например 74LVC1G08 фирмы TI, то защитные диоды в ней отсутствуют.
Если в микросхеме предполагаемой замены «верхние» защитные диоды есть, то диодную сборку D1 можно не ставить. Причина, по которой производители не ставят эти диоды, проста: без них можно подключаться к выходам пятивольтовой логики без преобразователя уровней.
Первоначально, предполагалось запитать микроконтроллер и индикацию от тестируемой схемы, но нелинейная зависимость яркости светодиодов от напряжения питания и неоправданная сложность схемы защиты по питанию, привели к выводу о целесообразности использования дополнительного батарейного питания.
В результате пробник работоспособен при напряжении тестируемой схемы от 1,65 вольт до 15 вольт.
У некоторых производителей микросхем серии 74LVC нижний предел питающего напряжения 1,2 вольта, поэтому реальные возможности пробника по диапазону питания и быстродействию зависят от характеристик микросхем конкретных производителей, использованных в одновибраторе.
