лужение металла что это
Технология защиты металла лужением, работа паяльником
Лужение: суть технологии и область ее применения. Основные преимущества метода. Инструменты и пасты, применяемые для обработки металла. Горячее лужение и гальваническая ванна – сравнение и характеристики. Особенности технологического процесса лужения металла.
Лужение – это технология антикоррозийной защиты металла от взаимодействия с окружающей средой. Роль барьера выполняет тонкий слой олова или сплавы на его основе. Защитная металлическая пленка, наносимая на заготовку, называется «полуда». В некоторых случаях данный метод используют в качестве подготовительной процедуры перед паяльными работами.
В статье можно найти развернутый ответ на вопрос, что такое технология лужения. Также будут рассмотрены способы выполнения обработки и особенности технологического процесса.
Назначение и преимущества
Лужение металла оловом применяется в следующих отраслях промышленности:
Оловянное покрытие используют в качестве средства предварительной обработки подшипников перед их заливкой баббитом. Также лужение – неотъемлемая часть технологической цепочки выполнения беззазорного соединения, которое называют фальцевым швом.
Однако наибольшую популярность технология лужения приобрела в качестве средства для предварительной подготовки перед пайкой. Это обусловлено следующими причинами:
Металлы и сплавы для лужения
Для лужения применяют следующие металлы и сплавы:
В качестве вспомогательных материалов используют хлористый аммоний и едкий натр.
Основные способы лужения
Существуют два метода нанесения защитного покрытия:
Рассмотрим их подробнее.
Горячее лужение
Горячее лужение считают классическим способом, поскольку именно с него начиналось развитие технологии. В зависимости от условий выполнения работ защитный слой может быть нанесен двумя методами:
Горячий способ отличается своей простотой. Для выполнения работ не нужно приобретать специального инструмента или обладать профессиональными знаниями. Основной недостаток – неравномерное покрытие заготовки. Это справедливо как для погружения, так и для растирания. Особенно ярко он проявляется при обработке деталей со сложной криволинейной поверхностью.
Кроме того, данный способ особенно требователен к чистоте рабочего сплава. Чужеродные элементы, попадающие в рабочую смесь, удалить практически невозможно.
Гальваническая обработка
Единственный минус данного способа – высокая себестоимость, поскольку рабочий процесс сопровождается большим расходом энергии, а для контроля необходимо постоянное присутствие специалиста высокой квалификации.
Технология лужения металла
Процесс лужения разделяют на два этапа:
Технология выполнения работ такова, что малейшая небрежность на любом этапе окажет сильное влияние на результат. Некачественная подготовка изделий влияет на адгезию слоя олова, покрывающего металл: он прослужит гораздо меньше положенного срока. При ошибках в процессе обработки металла слой полуды не будет иметь заданной толщины и не сможет справиться с поставленными задачами. Свои нюансы имеются на всех стадиях выполнения работ.
Подготовка изделий
Допускается применение пескоструйной обработки, а также прочих методов абразивной очистки.
Для финишной обработки применяют мелкозернистые абразивные полотна, чтобы получить максимально гладкую поверхность.
В качестве химических очистителей используют предварительно разогретые натриевые составы. Непосредственно перед проведением обработки проводят процедуру травления с помощью серной кислоты.
Растирание и погружение
При погружении применяют специальные лудильные емкости, в которых олово достигает рабочей температуры. Толщина защитного слоя зависит от продолжительности времени нахождения изделий в ванной.
Лужение и пайка
Расходными материалами для выполнения работ является флюс, припой и канифоль. Лужение паяльником выполняют путем расплавления припоя горячим наконечником инструмента. Благодаря физическим свойствам олова для этого не требуется интенсивной обработки. Под действием температуры припой становится жидким, стекая на рабочую поверхность, образуя паяльную ванну. Распространение рабочего состава регулируется движением паяльника.
После использования всего состава рабочую плоскость протирают ветошью. Это необходимо сделать сразу же, пока поверхность еще горячая. Данная процедура поможет равномерно распределить состав.
Лужение кузова автомобиля
Для выполнения работ следует тщательно подготовить обрабатываемую поверхность. Она не должна содержать следов краски, масла или чужеродных частиц.
Во избежание окисления элементов кузова используют флюс на основе хлорида цинка.
На обработанный участок наносят защитный оловянный слой. Для этого выпускается специальная паста для лужения автомобилей.
После всех процедур выполняют пайку элементов кузова.
Защита металлических изделий слоем олова – необходимая процедура, которая предшествует пайке. Сплав обеспечивает надежную защиту от агрессивного воздействия кислот и солей. Наиболее прогрессивным способом нанесения покрытия считают гальванический метод. Горячую технологию используют преимущественно для домашних работ радиолюбители.
А вы пробовали выполнять обработку поверхности оловом самостоятельно? Расскажите, добились ли вы необходимого качества и с какими трудностями столкнулись в процессе выполнения работ.
Лужение от легендарного мастера Gene Winfielda, технология проверенная годами, советы и рекомендации
Всем привет, я покажу вам сегодня, как можно работать по технологии лужения на этом крыле. Кому лень читать смотрим кино:
Сначала мы должны подготовить его:
Для нанесения пасты я рекомендую медную сетку которую можно купить в хозмагах или супермакркетах и которая предназначена для мытья кастрюль, для удобства я закрепляю её прихватами для рихтовщиков, поскольку мы будем работать с горелкой.
Далее мы будем использовать пасту для лужения, конечно желательно безсвинцовую, но на самом деле со свинцом намного лучше, но вы должны знать что это очень вредно для организма, всегда нужно работать в хорошо проветриваемых помещениях и использовать распиратор, который имеет защиту от паров кислоты, так как в пасте присутствует кислота.
Берём горелку с наконечником номер два, в данном случае этот наконечник с гибким рукавом и данный наконечник может использоваться при работе только с ацетеленом, без подачи кислорода, кислород он будет брать из воздуха вот через эти отверстия. Применение только ацетелена — значительно влияет на антикоррозию, при горении пропана которым сейчас все пользуются образуется вода, которая при соединении с кислотой творит чудеса, при работе с ацетеленом влага как раз испаряется…
Далее поверхность после нанесения пасты нужно промыть чистой водой с добавлением в неё пищевой например соды и с помощью чистой тряпки, промываете поверхность и это помогает нейтрализовать кислоту, от которой нужно обязательно избавиться, легче всего это сделать пока металл еще горячий, если металл остынет то избавится от кислоты будет намного сложнее, потому не теряйте зря время, работайте пока горячее. После того как прошлись тряпкой, проверьте чтобы ничего не оставалось на поверхности, если остались ворсинки то можно их удалить железной нержавеющей щёткой, повторяюсь поверхность должна быть идеально чистой. Если вы не удалите кислоту то возможно ваша работа к вам вернётся через 2-3 месяца на переделку из-за коррозии.
Перед тем как работать рекомендую припой так де обработать а грубым абразивом чтобы снять окислы.
Далее необходимо подготовить лопатки для лужения.
Для этого я беру абразив Р400 и шлифую рабочую поверхность, поверхность должна быть чистой и гладкой. после шлифования поверхность должна быть идеально гладкой и чистой чтобы к ней не прилипал припой.
Далее лопатку нужно обработать жиром или воском, для это, в чуть подогретой горелкой воск или жир мы опускаем лопатку и очищаем затем на куске хлопковой, грубой, например джинсовой ткани.
Теперь мы готовы к нанесению олова, нагревая горелкой луженую поверхность, желательно достаточно большой плоскости доводим поверхность до блеска, это означает что поверхность нагрелась и мы можем наносить олово.
Если поверхность металла не будет предварительно обработана пастой то олово там держаться не будет, оно будет скатываться.
Нагреваем поверхность и заодно приставленный пруток олова, как только олово начнёт плавится ведём прутком в нужном направлении, поддерживая нужную температуру плавления олова, так же важно хорошо прогревать и поверхность чтобы олово приставало к металлу.
Далее берём подготовленную лопатку и начинаем разравнивать олово на поверхности, при этом важно соблюдать последовательность нагрева и разравнивания чтобы не сжечь деревянный инструмент пламенем горелки: нагреваем — отводим горелку — разравниваем — нагреваем — отводим горелку — разравниваем. Таким образов добиваемся нужной формы. Применяя лопатки разных размеров и формы мы может получить желаемую форму поверхности. При работе важно держать поверхность горячей и при этом успевать разравнивать, это с одной стороны не сложно, с другой требует тренировки.
Важно так же следить на вашей лопаткой и при необходимости очищать её и снова смазывать.
После того как поверхность готова, необходимо снова тщательно промыть её водой с содой, а затем её обезжирить от воска или жира, и далее можно приступить к разравниванию с помощью рихтовочного напильника.
Преимущество олова над шпаклёвкой является то, что вы можете поправить вмятины, вы можете на самом деле стучать молотком и ничего не будет, и ты не повредишь шпаклёвку ударами молотка. Для контроля поверхности мы плоскость обрабатываем рихтовочным напильником и получаем картину полученной поверхности, лишнее мы срезаем напильником, а вмятины будем выстукивать молотками.
Для выравнивания поверхности нам пригодится пик молоток и приспособление называемое яблочный молоток
Яблочный молоток редко встретишь на просторах России, а вот в Штатах он популярен.
Молотком мы исправляем крупные неровности, используя длину ручки как маяк того места которое хотим исправить, более лёгкие и мелкие неровности мы исправляем яблочным молотком. Его конструкция позволяет с высокой точностью попадать бойку в нужное место и мы можем втащить даже самые незначительные вмятинки.
После выравнивания молотками мы проверяем поверхность рихтовочным напильником, после получения желаемого результата, шлифуем поверхность абразивами необходимыми для нанесения шпаклёвки или грунта, начинать важно с той градации чтобы удалить все риски от рихтовочного напильника, остановится можно на градации Р120 для нанесения шпаклёвки. Многие спрашивают — можно ли наносить шпаклёвку на олово, можно, если вас не интересует антикоррозионная защита.
Лужение от простого к сложному. Часть 1.
Иногда приходится заниматься вот такой вот фигней, но зато потом бэз проблем. Всё что на улице бывает, авто, косилки там разные и т.д. полезно предохранять.
Информация для любознательных в сфере защиты стали от атмосферной коррозии, путем её лужения в бытовых/гаражных условиях.
Тут все не так просто, поэтому сразу оговорюсь — много букв.
Материал постарался изложить от общего к частному и от практического применения к теоретическим основам — от «интересного к скучному».
Текст живой, вносятся правки и дополнения, также пришлось разбить на части, в одну не помещается.
Собственно о чем тут или, проще говоря, оглавление:
0. Ограничения и субъективизм. (Привет IT-шникам начинаем с 0-ля).
Часть 1. Представлена здесь.
1. Обзор всего с связанного с темой, введение в курс дела так сказать.
2. Метод лечения пошагово на практике для наглядности и экономии Вашего времени.
Часть 2. В процессе.
3. Составы сплавов металлов применяемых тут для лужения — как, что и почему. Диаграммы состояния.
Часть 3. В планах. Заключительная.
4. Что то вроде итогов и полученных решений к применению в практике.
5. Заключение, выводы и т.д.
6. Ссылки на исходники и благодарности авторам.
0. Итак, его величество ноль. Можно смело пролистать, просто некоторые ограничения.
Мнения расходятся в основном по примесям и %-ному содержанию элементов в сплаве.
Авторы используемого стороннего материала, являются авторами и т.д. и по-возможности указаны в исходниках в конце этой эпопеи.
Также конечно есть погрешности в исполнении в бытовой обстановке при вечной нехватке времени в современном обществе.
Результаты данного субъективного видения применены на практике, время покажет эффективность этих решений. Различные другие соображения, опыт и критика, конечно же, принимаются во внимание и дополнение!
1. С чего всё начиналось. Или почему танки не боятся грязи и как защитить металл своего коня…
Да с вопроса, почему так делается, что в машинках сами собой дырочки образуются и они разваливаются, а та же обычная чайная ложка/вилка может валяться фиг знает где и всё ей нипочем.
Позже в МАДИ была практика по производству карданных валов на ЗИЛе на Коломенской вроде, уже и не помню.
И после всего изученного, производство вилок кардана и т.д., на заданный вопрос:
— «Почему на делается хотя бы с марганцем сталь» (разница в себестоимости на тот момент выходила
20%) не говоря уже о никеле, ответ был такой:
— «А зачем.» Смесь воды с производственными газами не считается агрессивной средой!
Вот так и живем…
Вопрос опять возник сам собою, позже, уже в быту:

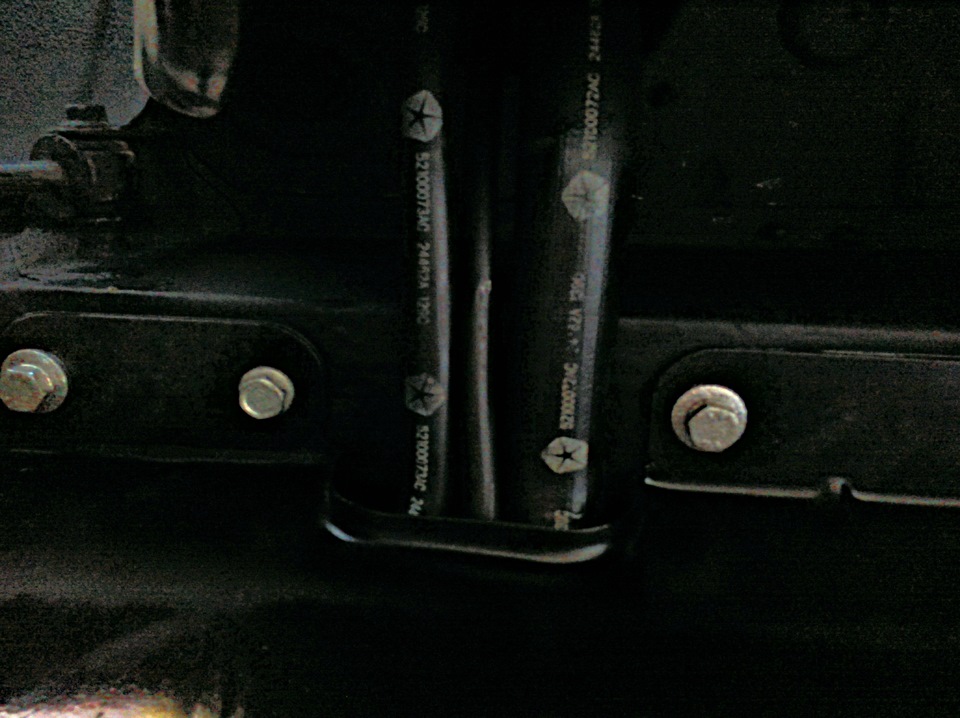

Давным давно был обнаружен забытый крепеж, который есть практически в каждом гараже, когда то луженый, что то припаивали, среди всяких остальных мелочей. Так вот, эти все мелочи были покрыты ржавчиной, а луженые были вполне себе ничего. Озадачило, что гальваника купленная в магазине за тоже время пошла рыжим узором (гайки, болтики). Ну и снова началось поверхностное, бытовое изучение вопроса. Почему всё так красиво при покупке и так ужасно пару зим спустя, и что же с этим делать…
Лужение, в принципе просто — паяльник, припой и канифоль! И вот… таким образом, незаметно оказываемся на первой стадии нанесения металла.

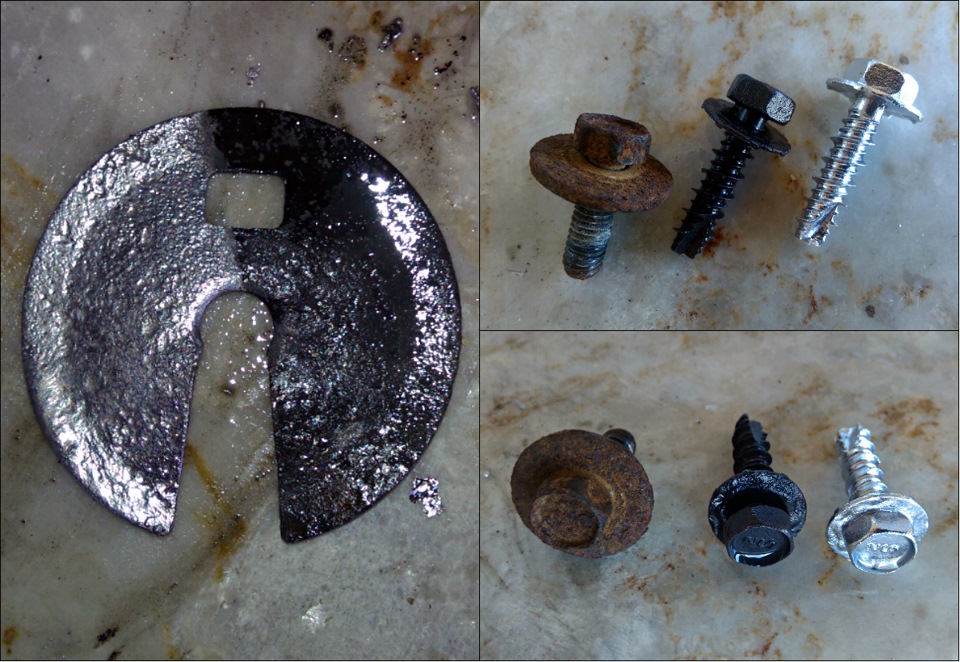

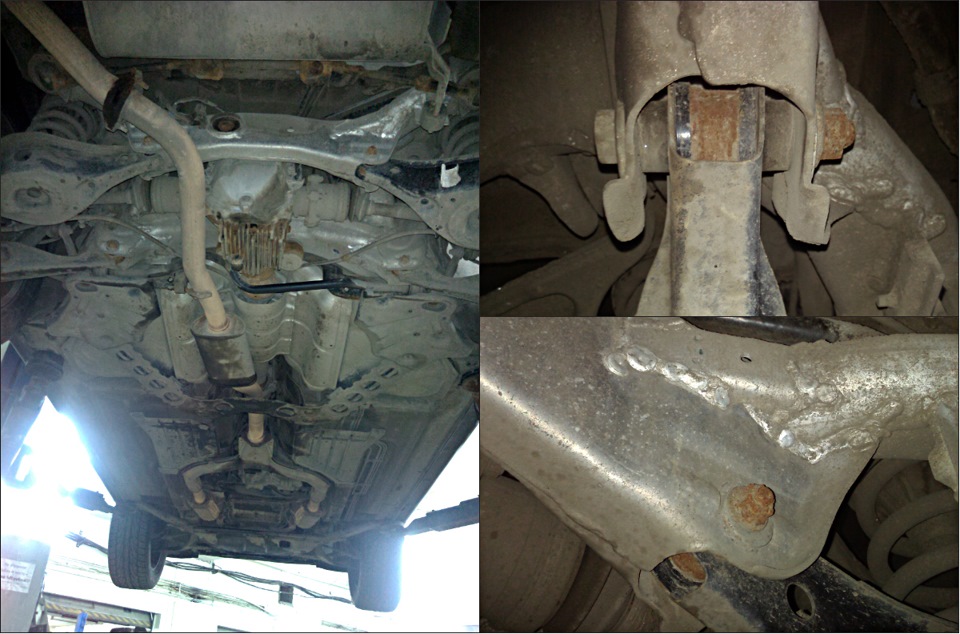

Давайте сначала, рассмотрим с чем же приходится работать и что нам предлагает рынок, лучше картинками.
Наверное также заметили пару деталей без налетов ржи? Это олово-свинец работает.
Интересны также выделенные 6-ть новых болтиков из магазина которым хватило
15-мин в слабокислой среде и покрытия (видимо цинка) как не бывало, всё — финита защита, что эквивалентно дорожным солям, городской зиме или щелочам при мойках. С полки все блестящие были, а откручивать приходится уже такие или еще хуже.
В данном обзоре ведется работа именно с крепежом и локальными мелочами: сварные швы, массы к кузову, элементы крепления, проушины… поскольку защита этих элементов металлом видится наиболее выгодной в эксплуатации и носит локальный характер.
Изобретательством «велосипеда» старался не заниматься т.к. до меня почти все эти пути проходили более знающие опытные люди и было бы неразумно вот так пренебречь их трудом и наработками, так что, в основном, задача была из существующих элементов технологии подобрать процесс/материал под свои локальные нужды и конечно проверить на практике.
И что же с эти всем делать?
2. Глава о том «что же с этим всем делать». Разбор самого процесса.
Как иногда делается лично мною исходя из практического опыта. Рассмотрим, каким образом покрывать металл легкоплавкими сплавами подручными средствами. Сейчас только процесс — без разбора, каким металлом именно покрываем, это позже — во 2ой части.

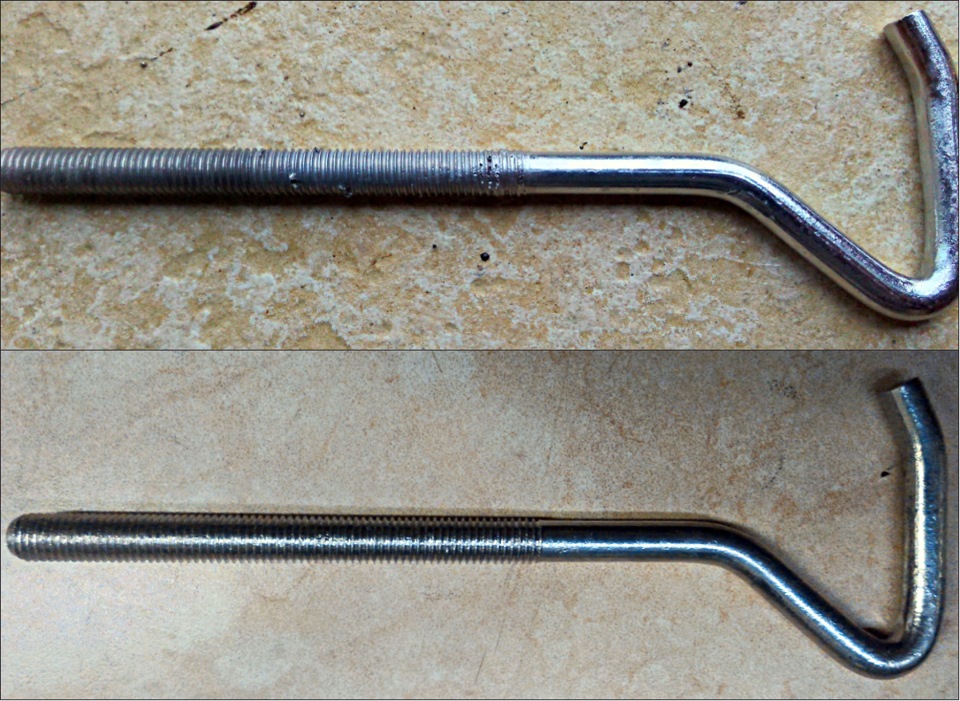

Вся «магия» будет показана применительно к стали на примере крюка-фиксатора запасного колеса от вжика, который также успел несколько поржаветь.
По пунктам:
2.1. Чистка, мойка
2.2. Подготовка поверхности
2.3. Подготовка непосредственно перед нанесением
2.4. Нанесение металла
2.5. Пост обработка
2.6. Финишная обработка
2.1. Чистка, мойка
С этим всё понятно каждый сталкивался. Любые средства эффективной очистки изделий как правило доступные механические и химические
Механические:
Без требований к поверхности использую пескоструй.
С требованием к сохранению — софтбластинг (содой) или ПАВы и несильные щелочи, кислоты.
Затем обезжиривание, удаление красок лаков и т.д. если нужно.
2.2. Подготовка поверхности
После очистки следует замачивание в кислой среде, которая избавляет от продуктов коррозии и остатков краски, они просто отслаивается через определенное время, даже с резьб.
Детали выдерживаются в 30% растворе лимонной кислоты в течение 4х+ часов при начальной температуре раствора
80-85С для активации процесса, в почти герметично закрытой емкости. Можно без разогрева, но так дольше будет.
Почему лимонная — это эффективный доступный пищевой продукт, она не опасна в домашних условиях, реагирует даже со свинцом и не портит геометрию поверхности (посадочные места если есть).
Можно любую другую композицию, не дающую никаких покрытий после себя: фосфатов и т.д.
Ограничение состоит в том что имеющиеся на детали покрытия (цинк, хром и т.д.) также будут съедены этим раствором до основы, регулируется это выдержкой в растворе. Оцинкованные детальки можно окунуть на пару мин и сразу во флюс и металл.
Наш крюк с которым работаем.

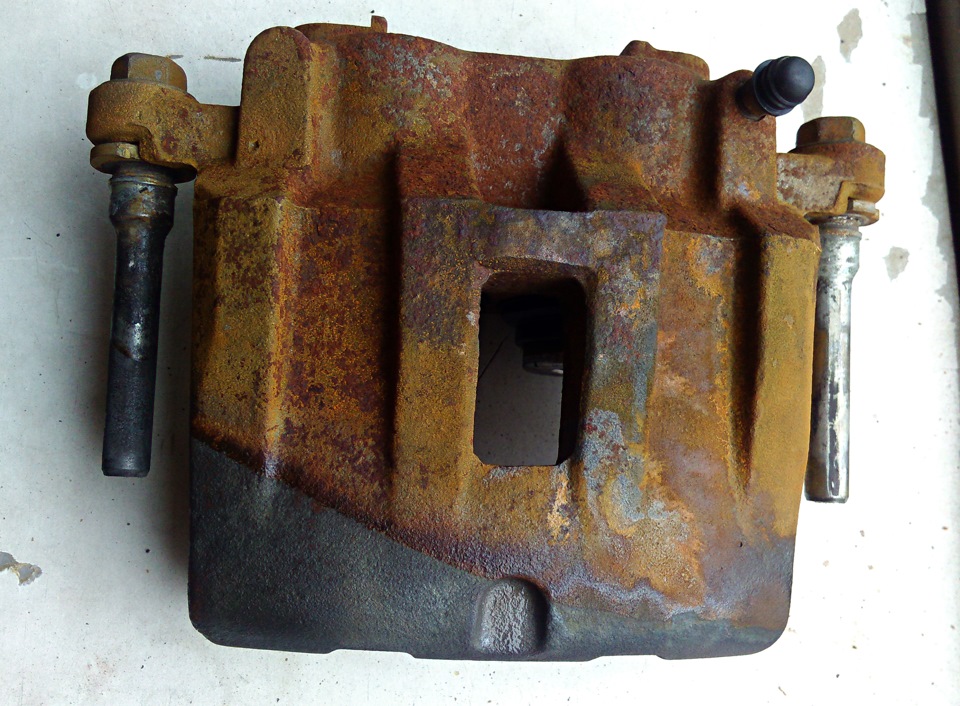

Другой пример использования:
Во избежание повторного моментального окисления, металл не покидает этот раствор вплоть до самого процесса. Передержать не получится, даже если на неделю забыть. Финишем считается отсутствие окислов и потемнение основного металла в растворе.
Не рекомендуется одновременно обрабатывать разные металлы к примеру сталь и медь — медь охотно будет осаждаться на стали, омедняя её непрочным покрытием.
2.3. Подготовка непосредственно перед нанесением
Итак у нас есть готовый материал, что с ним делаем дальше.
Готовим вторую емкость для флюса любого доступного объема от рюмки до, в идеале, объема достаточного для замачивания всей детали полностью.
Флюс стандартный, активный в виде паяльной кислоты.
Паяльная кислота — Цинк хлористый [ ZnCl2 ] хотя это и соль, а не кислота или насыщенный раствор хлористого цинка в соляной кислоте — если металл всё еще не смачивается.
С его использованием в настоящее время эффективно можно очищать нефтепродукты, плавить высококачественный алюминий, оцинковывать, лудить, свинцевать и хромировать металлические изделия, осуществлять гальванические процессы.
Ванны с кислотой и с флюсом многоразовые т.к. остатки после процесса годны в дальнейшем, несмотря на осажденный в них шлак.
Переносим деталь в ванну с флюсом без сушки.
В случае очень изъеденных деталей и там где не вымылись разного рода окислы и прочее, для уменьшения шлака в дальнейшем, деталь можно и нужно несильно прокалить горелкой до 100-200C затем окунуть снова в кислоту и далее во флюс серый налет раствориться во флюсе.
Если деталь не помещается, к примеру длинная трубка, то проливаем её флюсом полностью до момента когда он хорошо начнет смачивать поверхность, если не смачивает то греем горелкой и проливаем снова.
2.4. Нанесение металла
Гальваника очень хорошо показана тут www.drive2.ru/l/4306036/
Я использую только горячий метод с последующей кристаллизацией в растворе флюса (рафинирование) и окончательно в растворе той же лимонной кислоты под слоем флюса. Как то так.
Если по порядку:
У нас есть готовая деталь смоченная или погруженная во флюс, лучше погруженная.
Готовим наносимый металл, плавим в рабочей емкости любым доступным способом, до полного расплавления с небольшим перегревом, к примеру для ПОС-30
300-350 можно больше, но окислы идут по поверхности сильнее. После нагрева перемешиваем и готовим/чистим сплав небольшими аккуратными вливаниями флюса на поверхность с удалением шлака, тонкая пленка окислов в дальнейшем всё равно будет образовываться тем больше, чем выше фактическая tсплава.
Очень поможет т.е. совершенно необходима вытяжка или вентилятор для удаления дыма от флюса и в общем то вредных и нередко токсичных паров металла.
И погружаем медленно! холодную деталь или её часть под флюсом в этот супчик, припой сам поползет по ней вытесняя флюс, а в итоге получим на поверхности ванны расплава уже шлак с кипением в металле и дымом от испарений.
Кипение поверхности ванны это знак что надо бы помедленнее, для мелких деталей не так актуально.
Если окунать быстро — готовьтесь к дождю из припоя вокруг. Вот даже нашел пример из жизни.
Почему погружение — всё просто сплав вытесняет флюс с примесями и окислами, газы и прочий шлак на поверхность, заполняя всю геометрию детали и герметизируя собой процесс.
При поверхностном нанесении: проливании струей расплава или, что хуже, при размазывании по детали процесс длится дольше по времени и сложнее вытеснить шлак, вероятны остаточные дефекты под слоем и больше потери сплава на переплавку и окисление.
Мелкие детали гайки болты и т.д., можно просто положить плавать на поверхность сплава и припой сам поползет по ней заполняя всю её геометрию.
Толщина слоя контролируется температурой связки сплав-деталь. Также необходимо выдержать деталь или её часть в ванне для прогрева её до t сплава.
При вынимании детали из ванны расплава все необработанные дефекты поверхности будут видны, будет виден непропай, остатки коррозии или новый налет если деталь побыла вне флюса какое то время.
Поскольку процесс воспроизводимый и повторяемый, то горячую деталь окунаем в 1вую ванну с раствором кислоты, таким образом при охлаждении бурно вытесняются остатки ржавчины или краски, грунта и прочие загрязнения.
Затем процесс повторяется: опять погружение во флюс и далее медленно в расплав, до тех пор пока металл покрытия полностью не сцепится с основой без дефектов. На всех этапах чистим зеркало ванны расплава удаляя шлак.

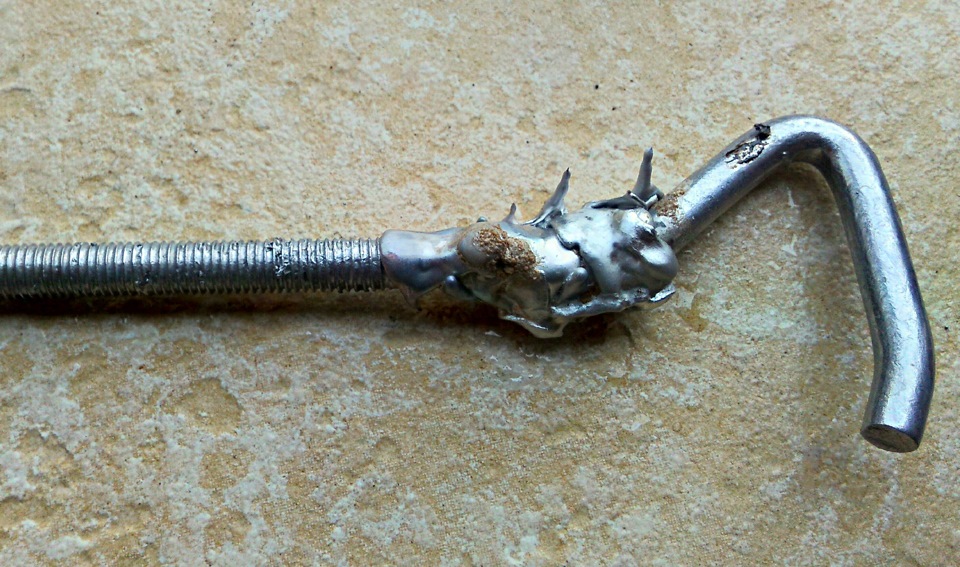

При этом нанесенный слой может быть неровный, некрасивый и заливы в мелких элементах, к примеру в резьбе — это нормально. Требование одно — полностью облудить деталь без непропаев.
Проводим дефектовку — если всё ок, двигаемся дальше.
Первичный черновой процесс закончен.
На выходе получаем «некрасивую» деталь полностью покрытую сплавом различной толщины.
2.5. Пост обработка
Доводка толщины покрытия производится горелкой с отбором лишнего металла любым способом, основная часть стекает в ванну, с резьбы можно согнать ударами о любую жаропрочную поверхность или продувкой воздухом и т.д.
После того как весь лишний металл удален приступаем к рафинированию (очистке) покрытия.
Горячая деталь отправляется в паяльную кислоту с шипением и снова нагревается до расплавления покрытия, это видно по собиранию флюса в капельки далее его чернению и снова охлаждение во влюс на данном этапе можно перегревать деталь полностью расплавляя покрытие. Будет видна разница, пары раз как правило достаточно. Если всё плохо и на поверхности какие то капли, частички и т.д., всё с начала т.е. снова в ванну с расплавом, а если всё ок, двигаемся дальше.
Пост обработка закончена.
На выходе получаем деталь с равной толщиной покрытия сплава с повтором геометрии во всех местах.
Следующий пункт не обязательный.
2.6. Финишная обработка
После того как у нас есть почти готовая деталь её хорошо бы немного отжечь при температуре как можно ближе к расплавлению используемого сплава, но не выше и опять же под слоем флюса. Горелка тут слишком грубый инструмент, но вполне применима. Лучше пользоваться термофеном. Снова греем деталь или несколько за раз, смоченных флюсом, до собирания флюса в капли по поверхности и сразу окунаем не быстро и полностью в 1ую ванну с кислотой. Остатки флюса и шлак отлетают от горячей детали и частично оседают на дне. Деталь приобретает ровность поверхности и характерный металлический блеск. Если окунать в воду могут остаться пятна на поверхности, кислота также чистит поверхность, как-бы финиширует её.
После охлаждения теплую деталь промываем в воде с любым бытовым моющим щелочным средством.
Для восстановления чистоты поверхности после промывки можно протереть любым растворителем уайт-спиритом и т.д.
Всё — финита финиш.
На выходе получаем готовое, для дальнейших действий, изделие. Поверхность может иметь слегка волнистое покрытие из-за охлаждения в жидкости.
Итоги по данной технологии нанесения.
Покрытие является защитным от атмосферной коррозии, а также мет. смазкой для резьбы и при затяжке герметизирующей витки. Условия эксплуатации таких деталей и крепежа желательно не должны превышать 120-150С в зависимости от состава. Полной защиты может не быть по причине неполной адгезии грязей шлаков и т.д.
Конечно можно гальванически хоть цинком или кобальтом обработать, будет очень хорошо… но это за рамками данной работы.
По нанесению:
Для черновой обработки или «по-быстрому» достаточно первого шага со сгоном металла и охлаждением. Качество поверхности будет среднее, чистота соотв тоже, защитные функции конечно же будут т.к. толщина достаточная, она саморегулируется, т.е. везде
равномерная.
Таким же образом можно лудить медь и даже алюминий если надо, к примеру клеммы.
Если остался ощутимый залив сплава в резьбе, скажем в гайке то берем болт и вкручиваем прямо в металл, своего рода нарезаем резьбу без затяжки гайки, пластичный сплав вмазывается как масло. Получаем авторскую резьбу именно под этот болт, все лишнее выйдет «мягкой стружкой». При последующей затяжке усилие равномерно распределится по этой прослойке сплава.
Охлаждаем, всегда в жидкость т.к. интересна мелкодисперсная структура сплава, он имеет более равномерный местный электрохимический потенциал, более устойчив к внутренней межкристаллитной коррозии. А отпускаем с небольшим нагревом для частичной перекристаллизации, и повышения пластичности, но это уже информация для следующего пункта.
Используемая оснастка и материал:
Обязательно вытяжка, жаропрочная подложка (керамогранит и т.д.), т.к. всё равно металл и флюс немного по сторонам будут разлетаться.
Также имеем 3 ванны: Кислота, флюс, металл.
Мет. емкости: для шлака и для сбивания лишнего расплава в переплавку.
Мет спонж такой же как для сухой чистки жала паяльника, удобно удалять мет примеси прямо по жидкому припою, дополнительно сцепляя металл с основой
Ну и всякие прихваты, «третья рука», щипцы — тут что удобнее.
По процессу вроде всё.
А так, самое простое решение: взять что есть под рукой и налепить как попало, на что придется — с неким результатом. К примеру ПОС-60 и искупать в нем, скажем, стальную гайку по-быстрому как есть. Всё будет красиво до момента истирания, отслаивания некачественного покрытия или его частичного разрушения, потом гайке «будет плохо».
