Наименование прибора: SSF6010
Тип транзистора: MOSFET
Максимальная рассеиваемая мощность (Pd): 144 W
Предельно допустимое напряжение сток-исток |Uds|: 60 V
Предельно допустимое напряжение затвор-исток |Ugs|: 20 V
Максимально допустимый постоянный ток стока |Id|: 75 A
Максимальная температура канала (Tj): 175 °C
Общий заряд затвора (Qg): 45 nC
Время нарастания (tr): 14.2 ns
Выходная емкость (Cd): 190 pf
Сопротивление сток-исток открытого транзистора (Rds): 0.01 Ohm
SSF6010 Datasheet (PDF)
0.1. ssf6010.pdf Size:605K _silikron
SSF6010 Feathers: Advanced trench process technology BV=60V avalanche energy, 100% test Rdson=8m (typ.) Fully characterized avalanche voltage and current Description: The SSF6010 is a new generation of middle voltage and high current NChannel enhancement mode trench power MOSFET. This new technology increases the device reliability and electrical
0.2. ssf6010a.pdf Size:443K _silikron
SSF6010A Feathers: Advanced trench process technology BV=60V avalanche energy, 100% test Rdson=8m (typ.) Fully characterized avalanche voltage and current Description: The SSF6010A is a new generation of middle voltage and high current NChannel enhancement mode trench power MOSFET. This new technology increases the device reliability and electric
0.3. ssf6010g.pdf Size:1096K _goodark
SSF6010G 60V N-Channel MOSFET Main Product Characteristics VDSS 60V RDS(on) 8.3m (typ.) ID 64A TO-251 Mark in g a nd P i n Schematic Diagram Assignment Features and Benefits Advanced MOSFET process technology Special designed for PWM, load switching and general purpose applications Ultra low on-resistance with low gate charge Fast switching and
Про начинку шуруповерта
Published date 11.12.2011
Last modified date 26.06.2020
Как то клиент в сервисе возмущался, что выключатель для шуруповерта дорогой. А дорогой он потому что непростой.
Выключатель подключается к аккумулятору, двигателю и содержит мощный MOSFET транзистор, который крепится на радиатор за двигателем.
Реверс – чисто механическое переключение контактов (верхняя часть). два контакта в середине – включают мотор в обход электроники – это снижает нагрев ключа и позволяет продолжить работу при отказе электроники, хоть и без плавного пуска. Диод ниже – защита от переполюсовки.
Шток кнопки на конце снабжен гибкими контактами, которые ездят по плате, играя роль переменного резистора. Плата изготовлена из керамики и содержит на себе ШИМ генератор, скважность выхода которого зависит от силы нажатия на кнопку.
Выход этого генератора идет на мощный MOSFET транзистор, включенный последовательно с мотором, чем и добиваются управления скоростью мотора.
UPD 26.06.2020: Так получилось, что я сегодня потрошил дохлую клавишу от шуруповерта макита. И стоит немного дополнить пост, к тому же столько лет прошло.
Начинка похожа. В отжатом состоянии контакт на штоке устраивает короткое замыкание двигателю – электромагнитный тормоз. При нажатии этот контакт размыкается, затем замыкается контакт в глубине корпуса – он подключает минус батареи к схеме – запитывается ШИМ генератор, который меняет скважность, управляемый скользящими контактами на плате. На фото я всю грязь убрал, но внутри было много пыли и грязи. Сальник на штоке не спас от грязи внутри. Жду, когда на шток будут ставить маленький магнит, а плату с NE555 заменят на специализированную микросхему с датчиком Холла – так можно избавиться от скользящих контактов.
На фото плата ШИМ генератора на NE555. Задающий скважность резистор с обратной стороны. Плата из стеклотекстолита, а не из керамики. На фото видно также диод – он гасит выбросы напряжения, которые генерирует индуктивность двигателя при работе ключа. Если бы не он – то MOSFET транзистор очень быстро вышел бы из строя.
На фото электроэррозия контакта, который обеспечивает торможение двигателя, закорачивая его.
При движении штока до конца замыкается ближний к нам контакт – он обеспечивает байпас – замыкает транзистор, и так питание с АКБ идет на мотор напрямую. Видно, что электроэррозия от напайки не оставила ничего (шуруповерт работал в нашей мастерской ежедневно лет 5). Реверс осуществляется группой контактов в верхней части – просто меняется местами подключение мотора.
Выключатель в полностью разобранном виде. Для интересующихся сразу скажу – диод гашения противоЭДС – 10А10 – 10Ампер, 1000В. Можно заменить любым на сопоставимый ток. Без него из строя выйдет полевой транзистор. Сам же транзистор – любой n-канальный MOSFET на ток побольше и с сопротивлением канала поменьше. (конкретно тут – IRF3205, 110А 55В, сопротивление канала 0,008 Ом)
Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
Какой Транзистор В Шуруповерте
Кнопка шуруповерта, элемент управления, который отвечает в течение нескольких функций работы инструмента. Тут небольшом не очень важном узле управления, совмещены: кнопка включения, переключатель направления вращения электродвигателя, устройство плавного пуска не регулятор скорости рабочего инструмента.
Кто из этих устройств регулировки не включения, встроенный в кнопку шуруповерта, по большому счету, отдельно, полноценно не правильно работать не может. Единственный элемент конструкции переключатель вращения (реверс), практически сделан как но очень функциональный блок.
В основной части дрелей не шуруповертов, имеющих хождение в магазин не рынкам электроинструмента России кнопка пуска имеет обозначение JIN DING EA-12/Z1 DC16-18V. Судя по ее надежности в работах, производитель, вероятно Китай.
Общее устройство кнопки шуруповерта таково: Корпус, собранный из трех отсеков, где собственно не находятся рабочие узлы всей конструкции. В низу блока расположен узел управления включением не скоростью вращения электродвигателя, а это значит не рабочим инструментом, закрепленным в патроне.
В средней части конструкции располагается кнопка включения, от величины ее перемещения вглубь зависит скорость вращения электродвигателя. Кнопка, чисто механический узел конструкции, перемещающий переменный резистор регулятора электронной схемы.
Прозвонка целого транзистора на кнопке шуруповерта (номиналы)!
Если у Вас нет транзистортестера, то это видео поможет вам понять что не исправно транзистор или нет! Micro
Ремонт шуруповерта Einhell, востановление полевого транзистора.
Ремонт древнего шуруповерта Einhell. Не хотелось для него ничего закупать пришлось по колхозному восстанавлив
В верхней части находится переключатель направления вращения электродвигателя. Направление вращения электродвигателя зависит от полярности подающегося на него напряжения. Электродвигатель коллекторный постоянного тока имеет одну обмотку. Обмотка расположена на вращающейся части электродвигателя называемой якорем.
Для того чтобы создать вращающий момент ротора, его обмотка помещена в магнитное поле двух постоянных магнитов расположенных внутри неподвижной части электродвигателя называемой статором.Изменяя направление тока протекающего через обмотку якоря, с помощью рычага переключения направления вращения, производится изменение направления вращения рабочего инструмента.
Приподняв застежку, находящуюся с тыльной стороны кнопки можно отстегнуть механизм переключения и отделить его от кнопки. На него из нижней части кнопки приходят два провода питания, плюсовой и минусовой. Изменяя вращающимся барабанным переключателем, подключение этих проводов на начало, или конец обмотки якоря, меняется направление вращения электродвигателя.
Нижняя часть, где собрана вся электронная начинка, самый интересный узел. Здесь собрана электронная схема широтно-импульсного регулятора, который управляет силовым транзистором. Данный транзистор в зависимости от положения резистора управления ШИМ регулятором, открывает силовой транзистор шуруповерта, через которую протекает некоторое количество электричества на обмотку электродвигателя. От величины открытия этого транзистора, а значит и величины протекающего через неё тока, зависит скорость вращения электродвигателя шуруповерта.
Вот таким образом работает кнопка шуруповерта, или дрели имеющей плавный пуск.
Нюансы и особенности при переделке шуруповерта на LiOn
Переделал я тут свой Бошевский шуроповерт на литий. В инете полно инструкций, поэтому я очередную делать не буду. Можете начать с Гайвера или посмотреть кучу роликов на Ютубе. Я же просто немного приведу полезную выжимку из них, дам ссылок и поделюсь нюансами. Сразу говорю, что шурик у меня на 12V, поэтому все ссылки будут на запчасти для 3х-литионной сборки. но у тех же продавцов можно взять и для 4х, 5ти и т.д.
Переделал я тут свой Бошевский шуроповерт на литий. В инете полно инструкций, поэтому я очередную делать не буду. Можете начать с Гайвера или посмотреть кучу роликов на Ютубе. Я же просто немного приведу полезную выжимку из них, дам ссылок и поделюсь нюансами (как мы помним, дьявол кроется в деталях))). Сразу говорю, что шурик у меня на 12V, поэтому все ссылки будут на запчасти для 3х-литионной сборки. но у тех же продавцов можно взять и для 4х, 5ти и т.д.
а) Аккумуляторы
— Брал эти закос под LG — PINTTENEN HE2

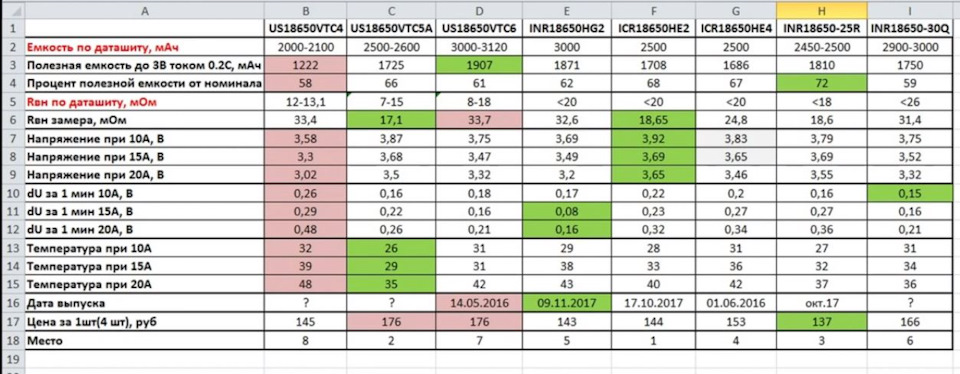

Брал на основе теста с этого видео (тест мне там понравился и о выборе я не пожалел. так что рекомендую к просмотру)
Эти PINTTENEN намного лучше теперь хуже, чем я брал до этого Varicore VTC6
UPD: Продавец PINTTENEN начал присылать откровенную лажу, ищите у других, обязательно читайте отзывы, либо берите по ссылкам ниже. Я заказал 6 аккумов, так у всех и ёмкость ниже, и заявленные 35А в пике не дают. Судя по отзывам — максимум 10А и при этом очень быстро просаживаются.
Еще один вариант: Магазины для электронных сигарет. Там для вейпов тоже используют высокотоковые аккумы и поэтому они у них есть в наличии. И в нормальных магазинах даже подскажут какие хорошие. На форумах вейперов аккумы тоже активно обсуждаются и можно посмотреть их рекомендации там.
Особенности БМСки на 40А. В защиту при резком запуске она не уходит, в отличии от старых на 15А, 20А и 25А. Никаких там резисторов подпаявать не нужно. Но и у неё есть нюансы, с которыми столкнулся. На моем шурике на аккумах Varicore VTC6 плата уходит в защиту на второй скорости примерно по середине трещотки. И возвращается либо если подать питание, либо если замкнуть В0 и основной минус. Т.е. при желании можно сделать сброс защиты на кнопку на корпусе. А можно просто каждый раз питание втыкать. А можно не морочиться.)) На аккумах PINTTENEN HE2 в защиту практически не уходит, а если все таки уходит, то тут же возвращается. Возможно это особенность китайской сборки и на одной плате защита нормально работает, а на другой вот только через замыкание. Но если что, то вариант с кнопкой я предложил 😉 (у многих, кого я спрашивал, возврат из защиты либо сразу не работал, либо переставал работать со временем)
Потом мне пришла такая на 100А. Именно её хочу всем рекомендовать. Поменял её на аккумах Varicore VTC6 и плата на них не уходит в защиту (видимо они давали пик выше 40А). Во всяком случае в режиме дрели рукой держал — так и не ушла. Так же на плату можно припаять терморезистор на 10КоМ и будет защита по температуре (55С). Есть обратная сторона у этой платы — если не выпаять резисторы, то защита действительно срабатывает только после 100А. Это чревато не сколько для платы и батарей, сколько для шуруповерта — тупо можете спалить обмотку или движок. А вообще читайте даташит Зато эта плата хорошо балансирует. У меня её зарядник отключает раньше, чем она полностью всю ёмкость аккумов возьмёт. Она их конечно между собой балансирует всё равно, но по ёмкости немного не добирает. Так что можно было даже старый зарядник оставить, плата сама вырубает заряд, при достижении практически максимальной ёмкости. Про неё, кстати, уже много роликов на Ютубе.
Ошибки при выборе шуруповертов
Содержание
Содержание
Производители электроинструментов часто причисляют к шуруповертам отвертку-переросток, импакт-гайковерт и другие инструменты с функцией кручения-верчения. В этой статье поговорим о внешнем виде, функционале, комплектации и типичных ошибках при выборе шуруповертов.
Шуруповерт — полезный инструмент в хозяйстве. С его помощью легко собирать мебель, работать с гипсокартоном, делать ямки под посадку или даже бурить лунки для зимней рыбалки.
Для начала стоит разобраться в том, что не является шуруповертом, даже если производитель утверждает обратное.
Аккумуляторная отвертка — всего в два раза мощнее мужской руки, выдающей крутящий момент 5 Н·м. Заряжается дольше, чем закручивает. Легкий, удобный и полезный инструмент для мелкого бытового ремонта.
Импакт — не совсем шуруповерт, основное отличие — обрезанный носик. Народное название: гайковерт, винтоверт, шуруповерт с тангенциальным ударом. Может сверлить на 1500–1700 об/мин. Что касается шурупов, то они скорее забиваются с силой до 205 Н·м, чем закручиваются. Раскрученный двигателем маховик, бьет по шпинделю по касательной относительно оси вращения, как молоток по зубилу. Довольно шумный инструмент. Основное предназначение — фиксация гайки/винта.
Теперь рассмотрим поближе шуруповертное семейство.
Шуруповерт сетевой и аккумуляторный отличаются от классической дрели меньшей мощностью и весом, компактными размерами.
Главное отличие — наличие динамометрической муфты — трещотки для закрутки шурупа на определенную глубину.
Большинство моделей безударные, но есть и с ударно-поступательным механизмом на 1400–1600 об/мин. Если хочется взять что-то, максимально похожее на дрель, стоит посмотреть на гибридные модели.
Редуктор дрели-шуруповерта состоит из множества шестеренок, увеличивающих максимальный крутящий момент до 70 Н·м.
Бесхвостые модели убивают сразу двух зайцев, обеспечивая свободу передвижения и доступ в узкие места, где стандартная дрель бесполезна.
Сеть или аккумулятор
Каждый владелец проводного шуруповерта периодически задумывается о покупке аккумуляторной версии, чтобы выполнить работы на крыше, в саду и других местах без постоянного источника электричества.
Преимущества аккумуляторных типов:
Минусы аккумуляторных шуруповертов:
Сетевой шуруповерт часто используется для профессиональной сборки мебели, работы с гипсокартоном.
Преимущества проводных шуруповертов:
Недостатки проводных:
Оснастка
Самый простой вариант — только один шуруповерт, да еще и без кейса. В среднем ценовом сегменте производитель может расщедриться на чемоданчик, пару аккумуляторов и набор бит.
Насадки
Существует несколько десятков вариантов насадок под различные задачи, одних только ножниц пять видов:
Еще есть насадка для защиты от пыли, быстрого монтажа, бурения льда, шлифования, заклепок и т.д.
Жаль, в комплекте они не идут, разве что угловая на 900 и гайковерт в некоторых моделях.
Их много, и они разные, необходимо научиться отличать PZ и PH.
На коробке с шурупами должна быть маркировка с соответствующим обозначением. PH0, PH1 и PH2,3,4 — крестовое жало стандарта 1937 года, цифра означает размер.
PZ — крестовое жало с засечками стандарта 1966 года. Угол заточки уменьшился на 50, с 550 до 500, жало стало ровным по всей толщине. За счет новых граней было реализовано прочное соединение биты со шлицом на высоких скоростях и уменьшена нагрузка на инструмент.
Форматы не совместимы. Если закручивать шурупы PZ битой PH — быстро «убьете» сначала шлицы на шурупах, затем биты, и в качестве бонуса сам шуруповерт.
Для мощного высокоскоростного инструмента лучше брать шурупы PZ, если в наличие только расходные материалы со шляпкой PH, по возможности уменьшаем скорость закрутки и плотнее прижимаем биту, чтобы не выскакивала со шлицов.
Тип аккумулятора, правила его эксплуатации
Li-Ion служат дольше других и легче по массе при равной емкости. У них больше вольтаж и срок хранения без подзарядки. Стоит избегать полной разрядки и холода.
Ni-Cd — дешевые и тяжелые, быстро разряжаются, используются в бюджетных моделях. Рассчитаны на 300 перезарядок, после чего начинают деградировать.
Ni-MH — часто встречаются в профессиональных инструментах, устойчивы к жаре и холоду. Медленно теряют заряд при простое.
Оптимально для большинства работ: напряжение 12–18 Вт при силе тока 10–20 А и емкостью 1,2–3,5 Ah.
Тип патрона
Основные типы: быстрозажимной, шестигранник.
Тип двигателя
Щеточные искрят, шумят, со временем стираются и издают специфический запах. Могут еще и пачкаться через вентиляционные отверстия, если примесь сажи в щетке выше нормы. Шуруповерты с щеточным двигателем стоят дешевле.
Бесщеточные — нет трения, искр, копоти, не повышается температура, меньше расходуется заряд аккумулятора. Со всех сторон бесщеточные двигатели хороши, кроме цены.
Подшипники
В недорогих моделях устанавливается китайский чудо-металл — силумин, разваливающийся на мелкие фракции. На фото 3 шестеренки и 1 подшипник. Не видите? А он там есть!
Учитывая, что сама начинка так себе, ремонт теряет смысл. Проще купить новый или взять что-то из среднего ценового сегмента за 4000—7000 рублей.
Типичные ошибки при выборе шуруповертов
Отказаться от подсветки — точка сверления практически всегда затемнена. Подсветка помогает попадать в намеченное отверстие или шлиц и ровно сверлить.
Неправильный выбор аккумулятора — два лучше одного, но и дороже. Для мелких бытовых работ вторая батарея не нужна. Чем больше емкость и мощность, тем быстрее «отваливаются» руки, не говоря уже о цене. Если предстоит строительство дома или затяжной ремонт, лучше брать два аккумулятора средней мощности на 12–18 Вт. На 18–24 Вт берут для работы с большими насадками.
Если предстоит много работать, стоит взять модель с быстрой зарядкой.
Она зарядит батарею за 1–2 часа, в отличие от маломощного зарядного устройства, которое сделает полную зарядку за 12 часов.
Ошибка форм-фактора — маленький компактный «пистолетик» справится со сборкой шкафа, используя свои 20 Н·м.
Но он бесполезен, если надо много сверлить дерево, металл. Большой ошибкой будет покупать шуруповерт-дрель для сверления бетона. Максимум на что способно шуруповерное семейство — просверлить силикатный кирпич и разболтать жиденькую цементную смесь.
Шуруповерты с функцией сверления незаменимы в частном секторе и на даче, в бетонных квартирах они практически бесполезны. Для работ в гараже больше подойдет модель со сменным патроном и насадками.
Неправильный выбор источника питания — если надо закрутить 3000 шурупов, лучше брать проводной, если мелкий ремонт — удобнее аккумуляторный шуруповерт. Для работы на природе автономность важнее мощности. Сочетание беспроводного шуруповерта и проводной дрели закроет 99% потребностей рядового пользователя. Профессионал ремонтных работ без аккумуляторного шуруповерта как без рук.
Ошибочно ориентироваться только на цену, это не главный показатель. Самый дорогой шуруповерт будет тяжелым и бесполезным дома, потому что он создан для ремонтных работ по 8 часов в день в течение 2–3 лет гарантийной эксплуатации. У таких моделей мощный двигатель с принудительным охлаждением, плавный пуск. Бесщеточные модели стоят дороже и в быту не окупаются.
Шуруповерт используют в качестве дрели, миксера, для чистки овощей и заточки карандашей, в качестве привода для мясорубки или домкрата. Подробнее о 19 способах использования шуруповерта написано здесь. И все же главное его предназначение — закрутка шурупов.
Чтобы получить максимум пользы за свои деньги, инструмент стоит выбирать под конкретную задачу: мелкий бытовой ремонт, сборка мебели, строительные работы.
Аккумуляторные модели обладают большим числом преимуществом, но в некоторых случаях протянуть провод легче, чем бегать заряжать батарейку. Модели с бесщеточный двигателем созданы для профессионалов и слишком дороги для бытового ремонта.
Универсальные модели хороши там, где нет возможности быстро менять разные инструменты — на высоте, в труднодоступных местах, при отсутствии электрической сети.
