steering wheel study в магнитоле что это
steering wheel remote input или управление с руля
Приветствую! После замены штатного ГУ на 2 din магнитолу Kenwood, оставался не решеным вопрос управления магнитолой с кнопок руля. В интернете искал информацию как же подключить провод
remote cont / steering wheel remote input. Есть различные адаптеры. Мой выбор пал на фирму INTRO
CAN-FO SM Ken — для автомагнитол Kenwood
На картинке видно основные штекера, но как конкретно подключается адаптер к самой магнитоле не понятно. позвонив в магазин я спросил подойдет ли данный адаптер к моей магнитоле? В ответ сказали что не знают. Вторым вопросом: как подключается адаптер к магнитоле? Джеком 3,5? В ответ: да джек. Тут я начал думать как же намутить гнездо 3,5 джек … там аж 3 пина, а у меня всего 1. существуют шнурки 3,5 джек с ответными контактами. и распиновкой input1, input2, gnd. В итоге сделал заказ и ждал посылку. И настал день, пришла посылка с Москвы. открываю и вижу весь набор проводов, коробочку/адаптер и «шнурок» который подкл. к адаптеру. он представлял собой: гнездо для подключения к адаптеру, а из него выходит 2 проводка коричнегого цвета из одного пина на одном фишка подсоединения провод-провод(т.е. требовалось в фишку мама вставить фишку папа), а на втором проводе оказался S-video штекер. Я просто накрутил голубой с желтой полоской провод на фишку и натянул изолятор. И все заработало!
Установка Mystery MDD-7170NV (управления с руля) часть №2
Подключение управления с руля.
Вот тут очень на самом деле важная информация для новичков и не знающих или сомневающихся.
Подключить магнитолу Mystery MDD-7170NV к штатному управлению с руля Chevrolet Epica — возможно и очень легко!
Начну из далека по вопросу большинства.
Не показывает видео во время движения и вообще не показывает.
Решается просто. Берем розовый провод от магнитолы с названием «BRAKE» и подключаем его к массе.
Я подключил к черному проводу от магнитолы. Всё, вопрос решен.
Ну а теперь подключение кнопок с руля.
Берем провода от проводки штатной магнитолы и отрезаем/оголяем.
Это будут провода (см.фото):
12 — STEERING WHEEL SW GND — это коричневый провод
12 — STEERING WHEEL SW INPUT — это ярко-зеленый провод
Теперь берем и находим провода от магнитолы (см.фото):
Черный рулевой пульт ДУ (-) / На проводе бирка KEY GND
Коричневый рулевой пульт ДУ / KEY1 (если не ошибаюсь в названии бирки, но он единственный коричневый)
Подключение:
«12 — STEERING WHEEL SW GND» — это коричневый провод и его подключаем к «Черный рулевой пульт ДУ (-) / На проводе бирка KEY GND»
«12 — STEERING WHEEL SW INPUT» — это ярко-зеленый провод и его подключаем к «Коричневый рулевой пульт ДУ / KEY1»
После чего включаем наш «стереомагнитофон» и заходим в меню настройки рулевого управления.
Там нажимаем на сброс всех параметров и далее задаем настройку. Нажимаем кнопку на руле и задаем функцию на её назначения.
Радуемся.
От себя добавлю. До этого кнопок хватало на руле для штатной магнитоле. Теперь их реально не хватает, но основные функции для удобства очень полезны.
Продолжение следует…
Управление ГУ с кнопок на руле. Нужна помощь.
Итак, добрался до дома!
Вот что имеем:
Адаптер ДУ с кнопок на руле Zexma MFD-207UN
Комментарии 21
Здорова.
У меня та же проблема.
Есть двухдиновая бошка кенвуд.
Есть такие же провода как у тебя на фото.
Кнопки на руле аналоговые но сигнал их идет в боди контрол где из него идет цифровой сигнал.
Есть провод управления короче с машины.
Но есть и на фишке магнитолы данный провод.
У них кстати родственная окраска голубого и желтого
Данную магнитолу случайно самим обучить цифровым сигналом никак?Или она цифру не поддерживает?
Так все в результате заработал и громкость и переключение?
Привет подскажи как решил вопрос с пультом куда проводок это подключил! Спасибо!
как подружил этот провод с миниджеком?
да не про пульт речь то… речь о кнопках на руле… адаптер для этих кнопок уже имее свой излучатель (типа является пультом ДУ)
А у кенвуда же есть его фирменные пульты. Попробуй к ремуту припоять гнездо для миниджека, и подключить пульт(чтобы пульт не уродовать), что там написано на проводах у пульта? напиши в личку
где взял такой полезный и очень нужный девайс? имеется ввиду адаптер.
а кто-то говорил что я совсем далек от этого?
можно сделать чтоб все управлялось через ИК излучатель который от адаптера идет, это проще простого. Но хочется обойтись без этого. И насчет 1000 не жалко ни разу. Просто в своих авто все делаю сам. Заодно и опыт появится
Но все равно спасибо за очевидный совет
Я ни в коем случае не умоляю твоих способностей, но судя по написанному очевидно одно — поехать к спецам и сделать всё правильно…
С ув…))))
Это все не то. Там один под микрофон для хэндс фри и второй аудио выход
На задней панели ГУ два входа под мини-джек. На верхнем что написано? А то на фото плохо видно.
Да я понимаю что ниче сложного. Мне главное понять как бы этот мини-джек с башкой срастить
Там же есть инструкция, ничего сложного я себе делал. Ну не с первого раза конечно ))) На моей аж два входа под миниджек
Голова Kenwood DDX6051bt. Там точно есть управление с руля. И в описании адаптера написано еще что если разъема нет то управляется через ИК передатчик адаптера. Про PRK SW спасибо совсем забыл про это.
Так а для чего тогда вход Steering wheel remote? Это ж именно оно судя по названию. Или нет?
Ну может оно и будет работать через него. Думаю, тебе надо подключить контакт на конце джека с адаптера рулевого управления на этот проводок, а основание джека адаптера (землю) на землю магнитолы — и посмотреть будет ли управляться. ИК управление оставь на самый плохой случай, когда с проводом не заработает!
И самое главное: не заморачивайся на свой разъем машины! Красный адаптера 12В АСС (при повернутом ключе), черный минус, зеленый — на проводок в колодке. Предварительно проверь на этом проводке в колодке относительно земли подключи омметр в режиме 20К и понажимай на кнопки подрулевого джойстика — должно показывать разные значения споротивлений!
Что за магнитола-то?
Для камеры надо подключить 12В от лампы заднего хода на провод Revers
Провод Parking — надо подключать к ручнику, но его все подключают к минусу, (к земле) иначе показывать кино будет только при поднятом ручнике, т.е. в стоянке, а если вообще этот провод не подключать, может вообще видео не показывать или в настройки не зайдешь (в зависимости от типа магнитолы)
Адаптер рулевого управления должен включаться в соответвтвующий сминиджек на магнитоле, и если такого нет, то, может быть магнитола не предусматривает такое подключение? Потому что зачастую это именно так. Я не разу не встречал такие магнитолы, у которых есть рулевое управление и нет миниджека под него…
990x.top
Простой компьютерный блог для души)
SWC на магнитоле — что это такое? (Steering Weel Control)
Разьем акустики на магнитоле, расшифровывается как Steering Weel Control, предназначен для управления магнитолой с руля используя специальные клавиши.
Комплект кнопок может не входить в поставку магнитолы, иногда нужно покупать самостоятельно, но иногда на руле уже присутствуют стандартные (не всегда совместимы с сторонним ГУ).
Такое управление удобно — не нужно отвлекаться от дороги, все необходимые клавиши сразу под рукой. Например можно переключить радио, трек, отрегулировать громкость, отключить звук, активировать режим входящего звонка. Разумеется наличие функций зависит от модели ГУ и наличию самих клавиш.
Важно: внимательно изучите инструкцию, неправильное подключение проводов к магнитоле опасно — может выйти из строя ГУ. Причина — некоторые разьемы находятся под напряжением 12 вольт, которого достаточно чтобы сгорела плата. Поэтому обязательно читайте инструкцию!
Пример встроенных кнопок на руле в машине Toyota Camry:
Однако если кнопок нет — можно установить сторонние:
Существуют разные виды кнопок, это только пример.
Очень важно устанавливать клавиши управления так, чтобы они не мешали управлению авто:
Также на магнитоле можете обнаружить разьем AUX, который предназначен для входящего аудиосигнала. Таким сигналом может выступать подключенным смартфон, портативный плеер. Принцип работы: сигнал поступает в разьем AUX, далее ГУ его усиливает и подает на динамики.
Надеюсь данная информация оказалась полезной. Удачи и добра, до новых встреч друзья!
Победил кнопки руля на Андройд магнитоле!
Писал в прошлой записи что купил мафон на Андройде. И китайцы прислали модуль упраления магнитолой с руля! Я его подключал еще плюс через переходник от MoVaGen Чтоб сохранить переключение треков!
Но была такая петрушка: Звук был правильно, кнопки переключение треками поменялись местами, средняя кнопка включала телефон, а кнопка телефона включала настройки андройда, кнопка муте прибавляла звук сразу на несколько пунктов! Попросил помощь у MoVaGen Он прислал мне другую прошивку своего переходника но после прошивки стали нормально только кнопки переключения треков! Также от длительной переписки с автором переходника было решено выбрасывать оба переходника, и тот что прислал китаец и сам MoVaGen!
Вот переходник китайца:
Вообщем убираем оба и подключаемся к проводам которые были вообще не задействованы
KEY1 и KEY2 = steering wheel control — управление с рулевого колеса.

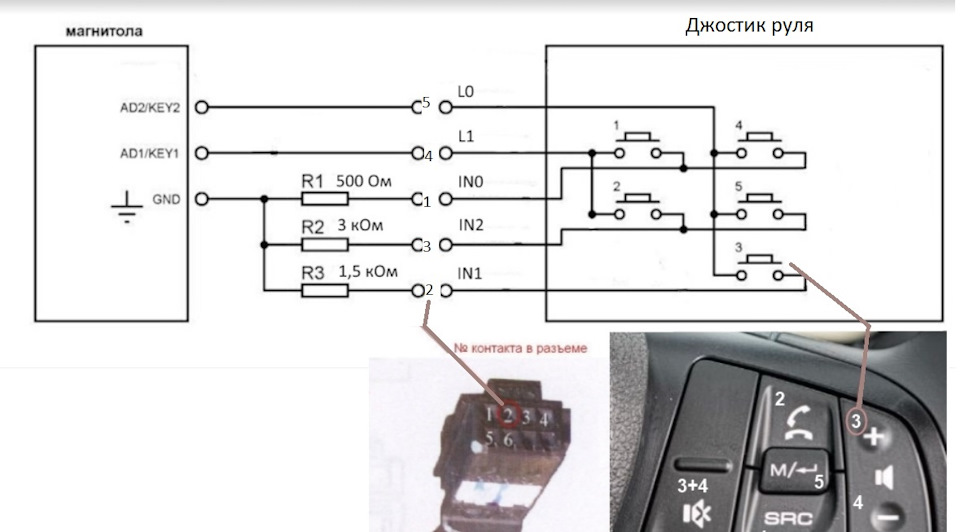

Подключаю по этой схеме.За помощь в схеме тоже большое спасибо MoVaGen!
Теперь к ее воплощению!
Чтоб не портить разъем от руля решено было делать ответную часть.
Взял два разъема которые в системном блоке запитывают флоппи дисковод.
Обтачиваю у них с одной стороны выступы и склеиваю между собой.

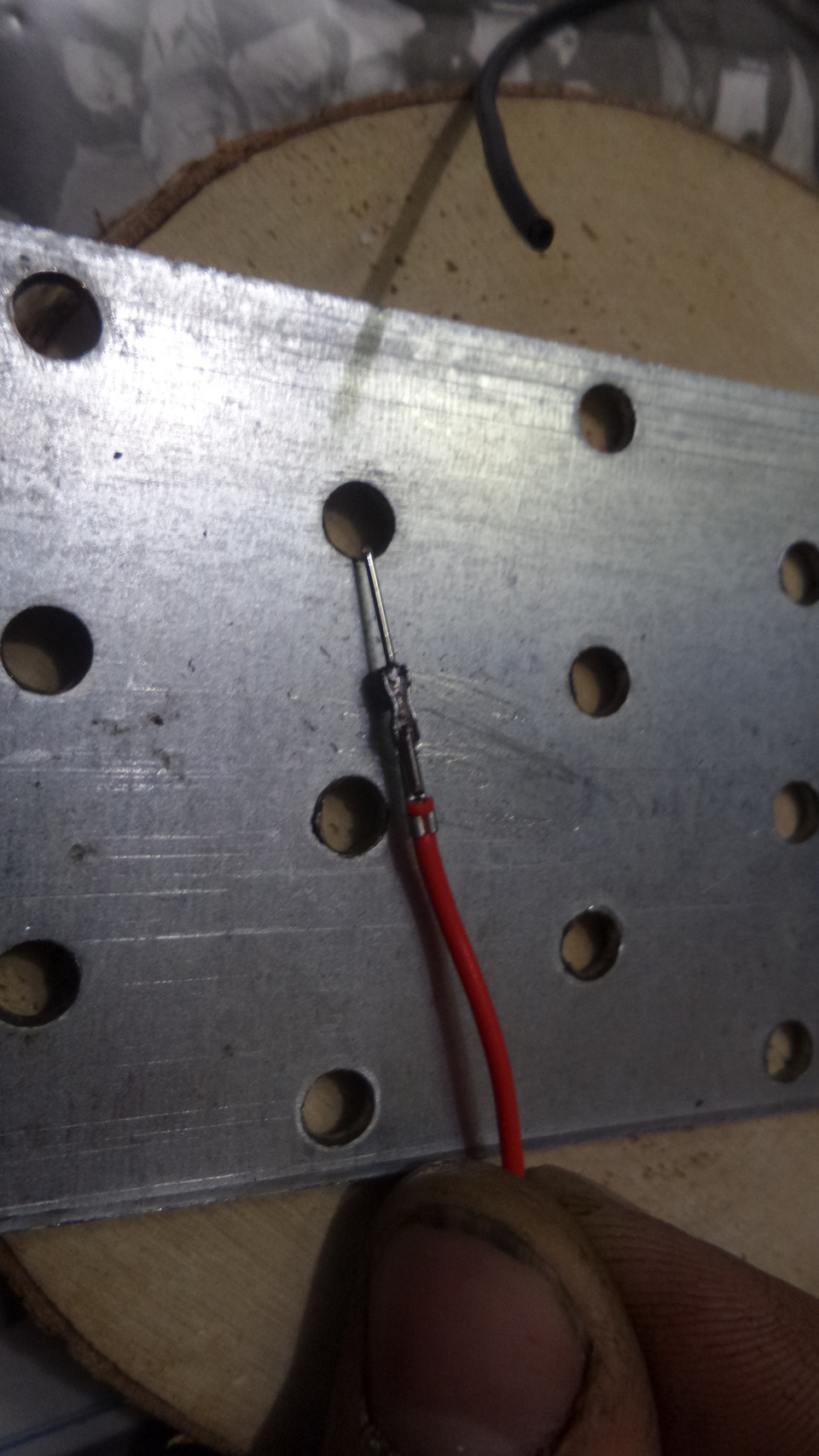

Далее высовываю из них пины и припаиваю к ним иголки подходящего размера и вставляю назад!

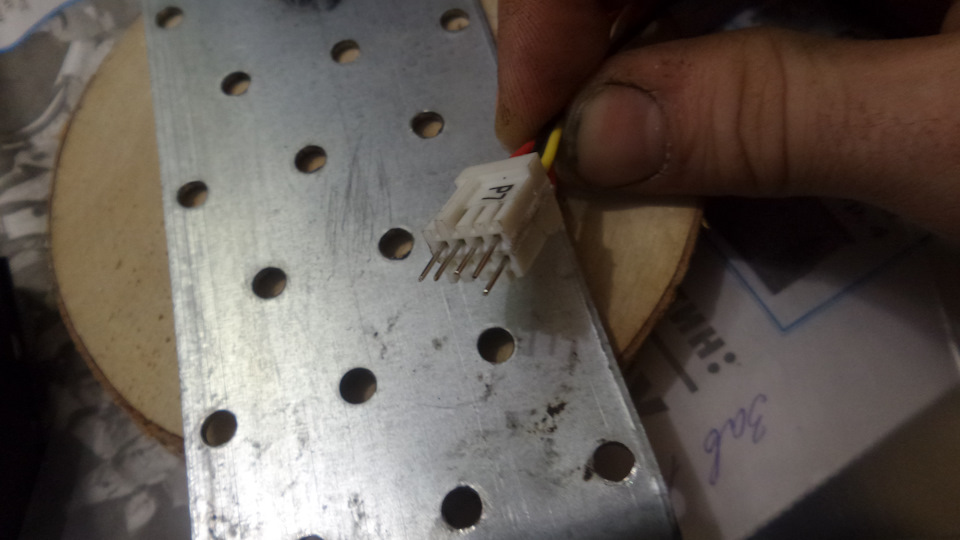

Вот готовый разъем

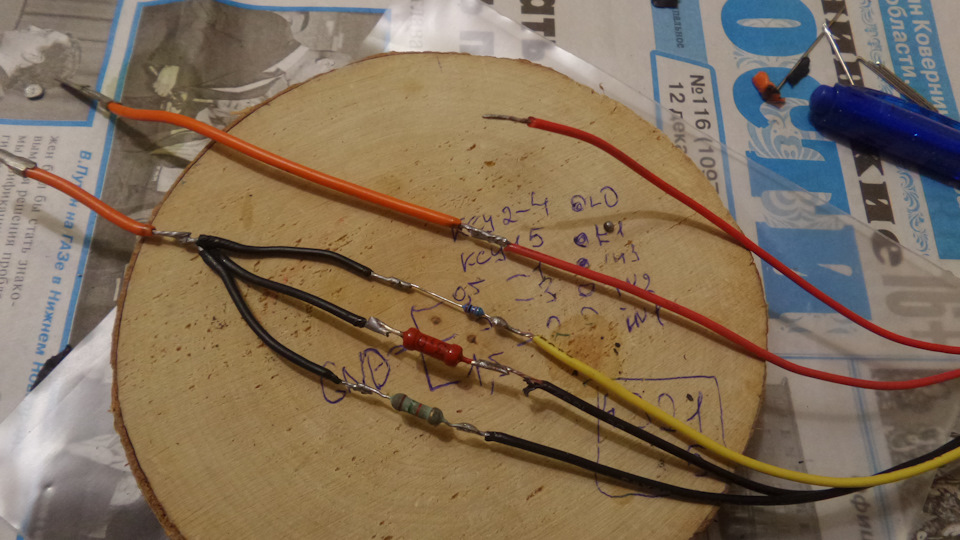

Находим подходящие резисторы 500 1500 и 3000 Ом. и припаиваем!
Далее приклеял их термоклеем на кусок пластмассы чтоб не откачать провода от резисторов и заизолировал!
Подмотал к проводке магнитолы по схеме резисторы на массу остальные два на KEY1 и KEY2 соответственно!

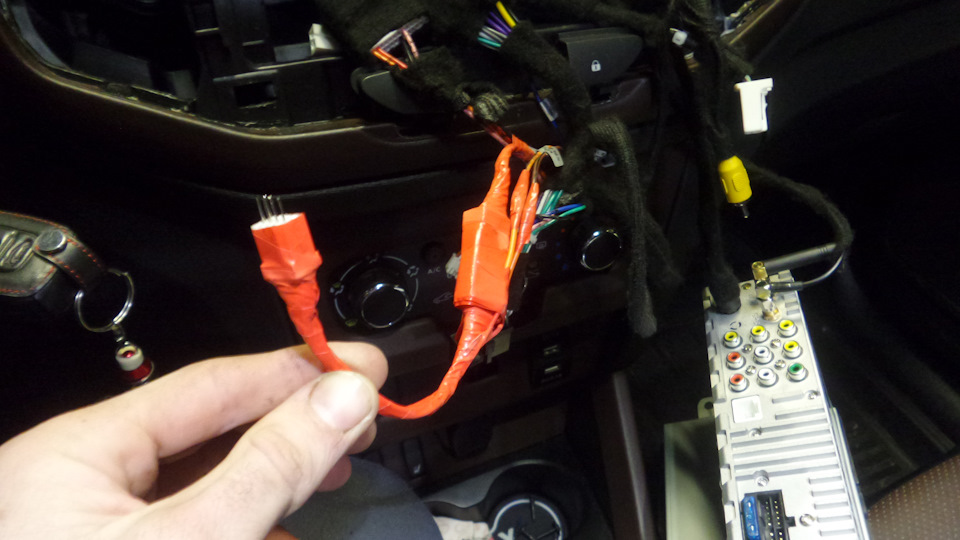

Вставляем в разъем от руля и шумим проводку.
Теперь вопрос на куя китайцы присылаю такой сложный модуль, который не куя не работает, а не припаяет просто три резистора и пользователь сам решит что ему надо через штатные настройки в магнитоле?
Всем спасибо за внимание! По любому кому нибудь эта рабочая инструкция понадобится так как я сам ни чего подробного не нашел а собирал обрывками в инете!

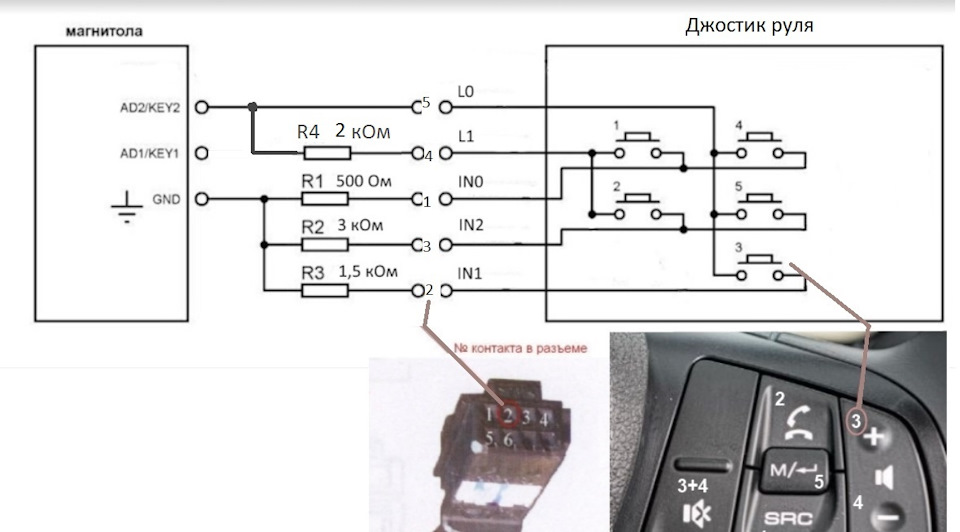

PS У некотрых по моей схеме некотрые кнопки не работали так как программно не задействован выход Key 1. Но заработало по этой схеме!( Наверно зависит от прошивки мафона)
Вот еще инструкция по программирую кнопок
