Опция (S5DLA) Surround View — часть первая: собираем комплект
После установки и испатаний на практие данной опции на своей f30. И убедившись в ее полезности, было принято решение об установки данной опции на e70.

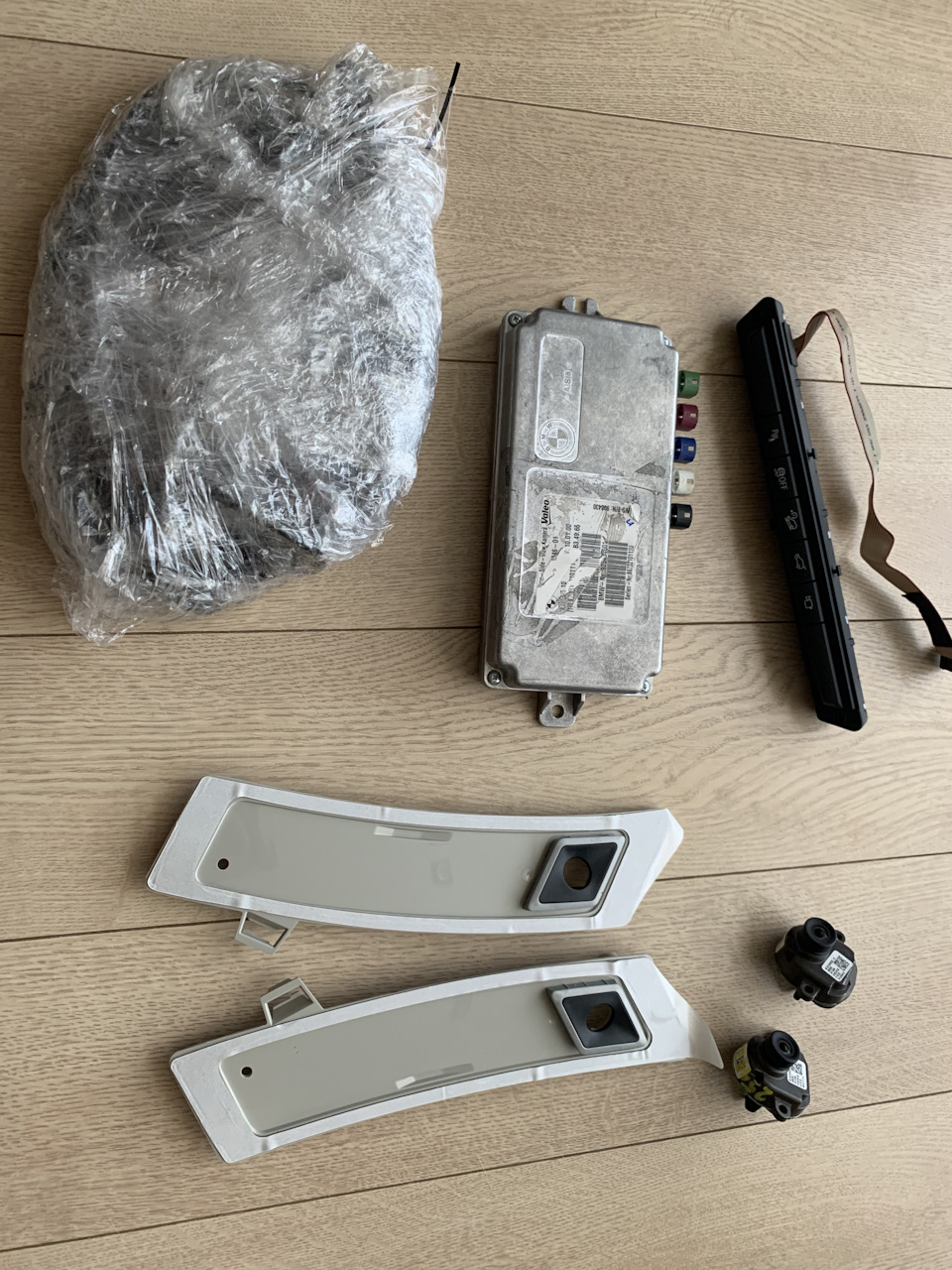

ЭБУ камеры переднего и бокового вида
Кнопки для боковых камер (найти живые тяжко)
Камера бокового обзора — 66 53 9 240 352 — 2 шт.
Камеры в бампере отличаются от камер в зеркалах, в них линзы другие!
Комплект габаритных фонарей (крепления камер) — 63 14 7 274 432 (для рестайла, на доресте другие)
Болт с внутренним Torx (для креплений камер) — 51 16 7 180 727 — 4 шт.
Ну и 2 провода для камер. Оригинальные стоят дорого даже б/у. Но есть life hack. Можно купить два провода от задней камеры, они дешевле и очень сильно! И чуть подрезать коннектор идущий в блок.
Ну что, осталось собраться с силами и установить все это на машину.
Kруговой обзор Surround View BMW f10
Всем привет. Это наверное последнее крупное дооснащение в этой машине))).

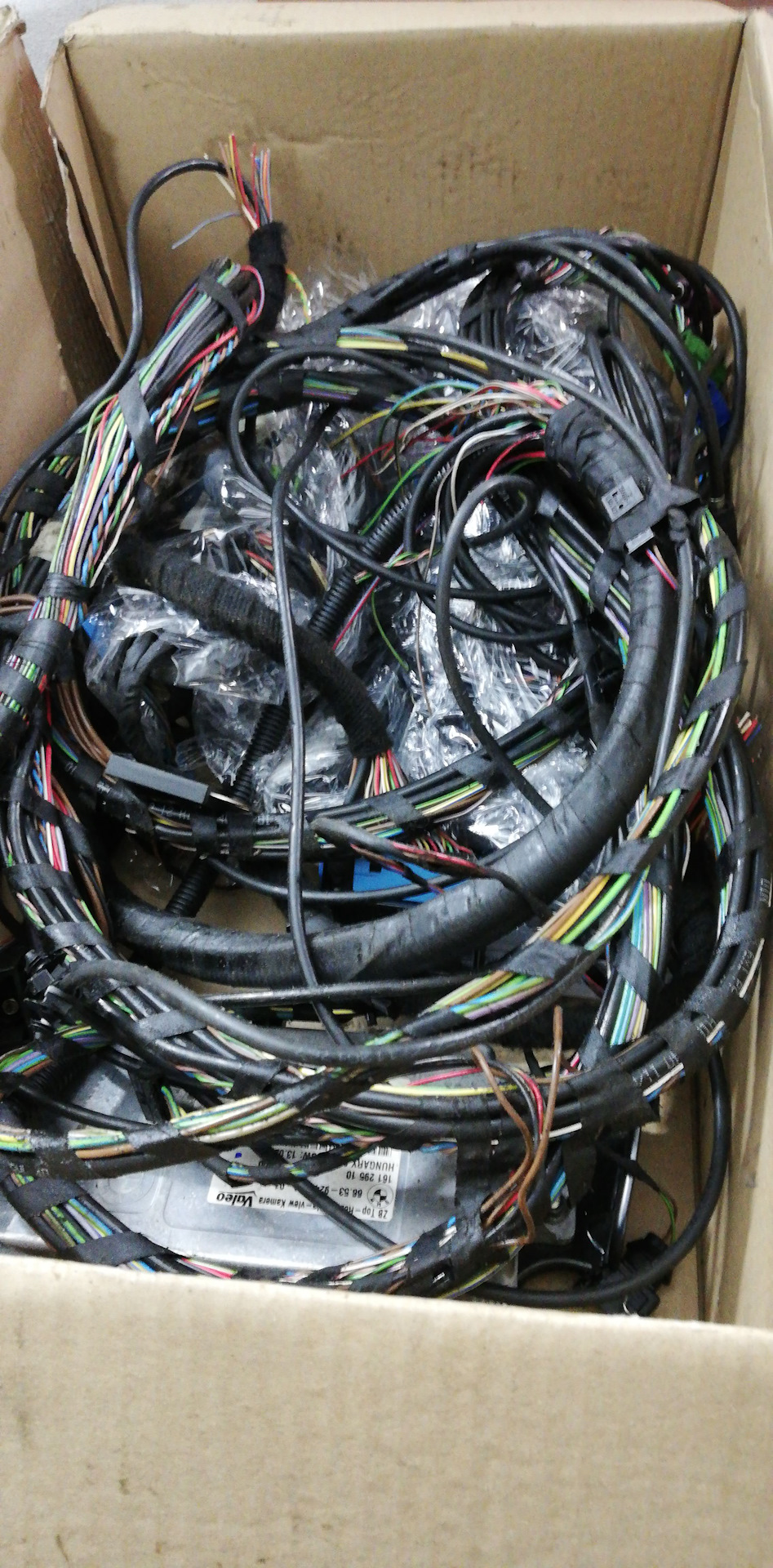

Как то после нового года предложили мне продать камеру заднего вида, с человеком договорись что я беру себе круговой и отдаю ему свою камеру. через пару недель нашел нужный мне вариант, ну как всегда критерием поиска была цена))). Комплект был с обрезанными проводами камер в бампер и самих камер тоже не было.
Один провод у меня был, осталось найти второй в бампер. Как оказалось камеры в бампер отличаются от камер в зеркала и цена у них почти в 2 раза выше.
Провода как оказалось тоже не очень просто найти), что продавали цена была космос), нашел за более менее адекватную цену), новый провод от блока камер до бампера стоит как самолет)
66 53 9 240 274 — камера в зеркало
66 53 9 240 352 — камера в бампер
61 11 9 182 329 — провод от бампера до блока камер
51 11 7 207 921 — Кронштейн левый
51 11 7 207 922 — Кронштейн правый
51 16 7 308 655 — накладка на зеркало под камеру левая Shadow-Line
51 16 7 308 656 — накладка на зеркало под камеру правая Shadow-Line

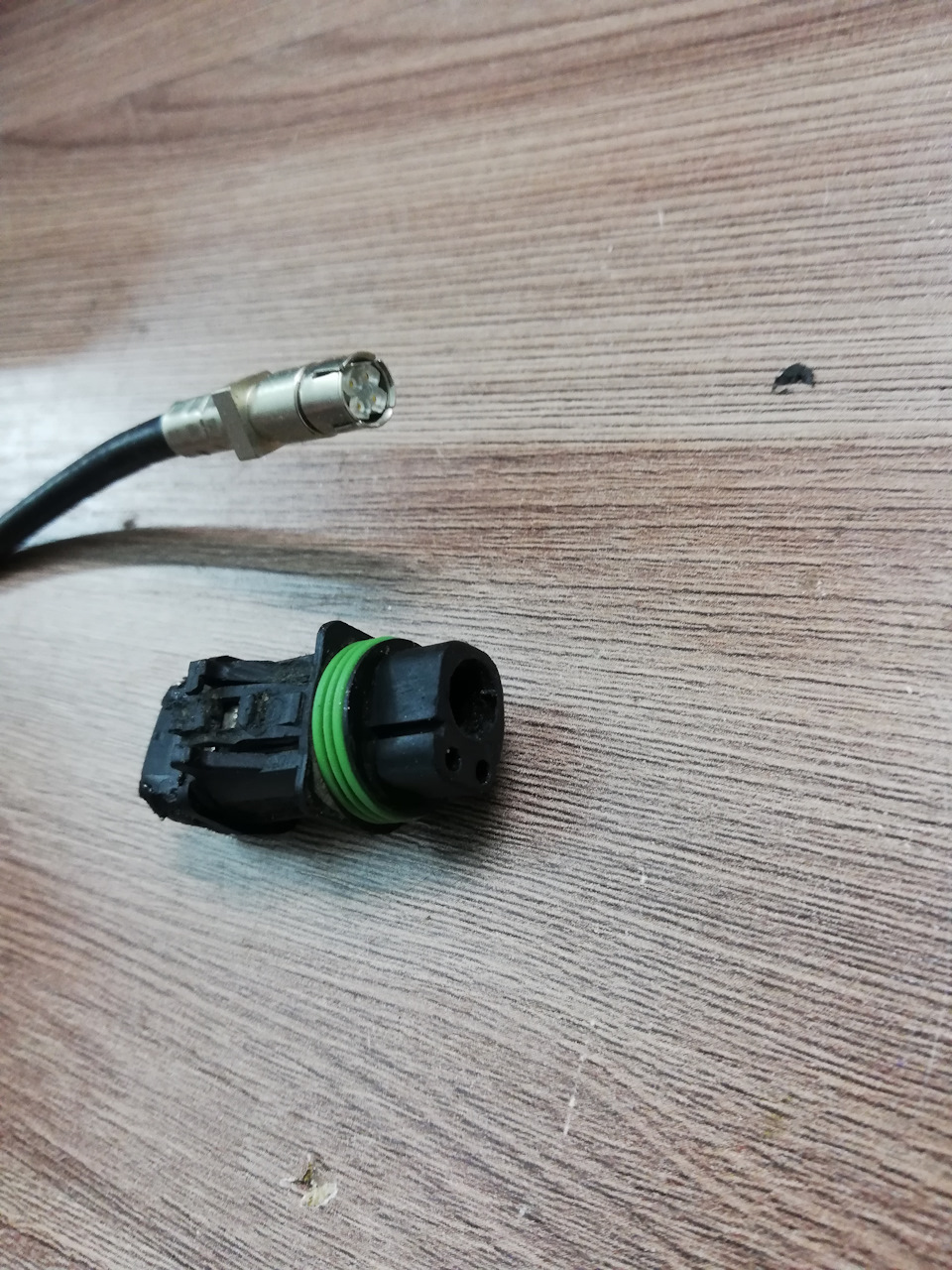

При проверке было выявлено что один из проводов который идет до камеры в бампер был сгнивший в разъеме где соединяется с камерой. Новый провод покупать не вариант, спаял из двух проводов.

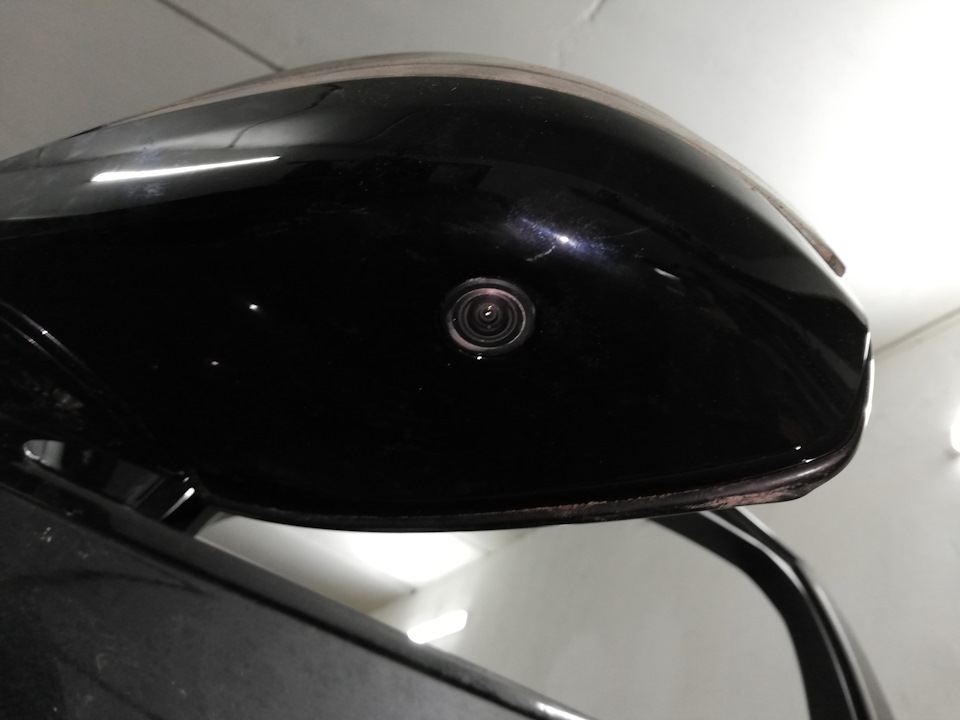

Подошла очередь дверей, разобрал обшивки и проложил дополнительный провод в косу, так же перебрал зеркала и заменил нижние накладки с установленными камерами.

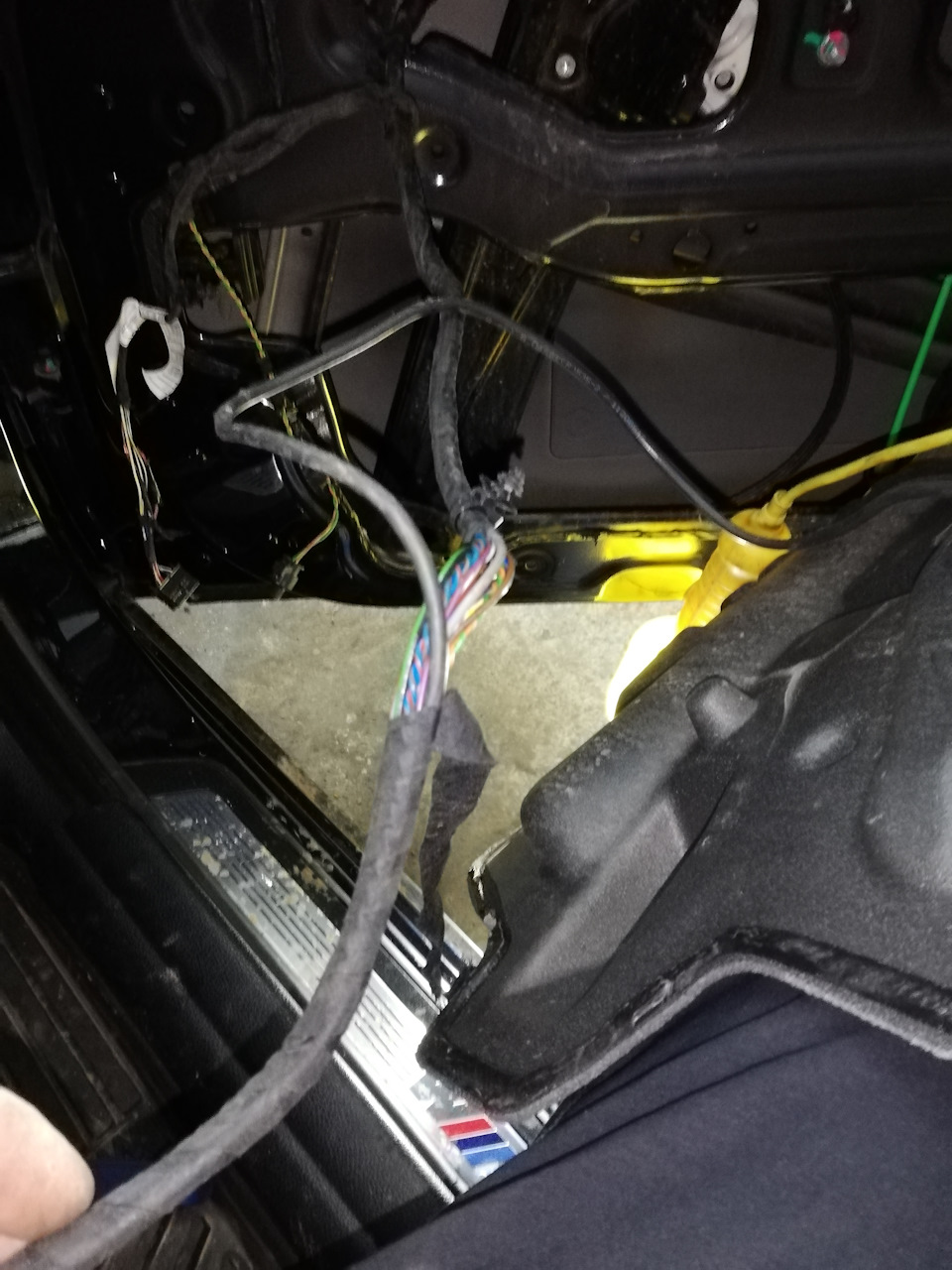

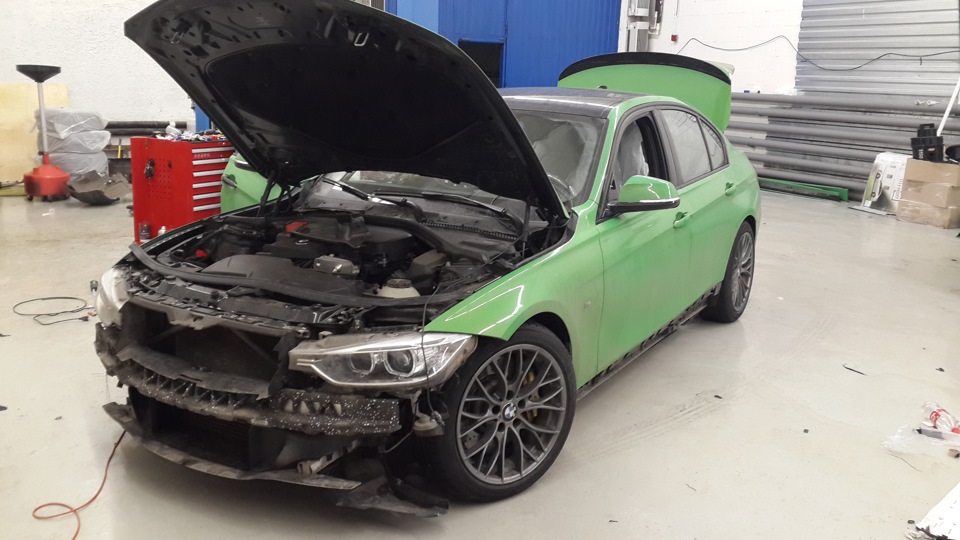

Далее был разобран салон и проложены провода от дверей до камеры, и провода в передний бампер. Вывести провода в подкапотное пространство скажу я вам еще тот гемор), пришлось долго повозится чтобы угодить все по косе. Заднюю камера остается, так что там не чего не трогал.

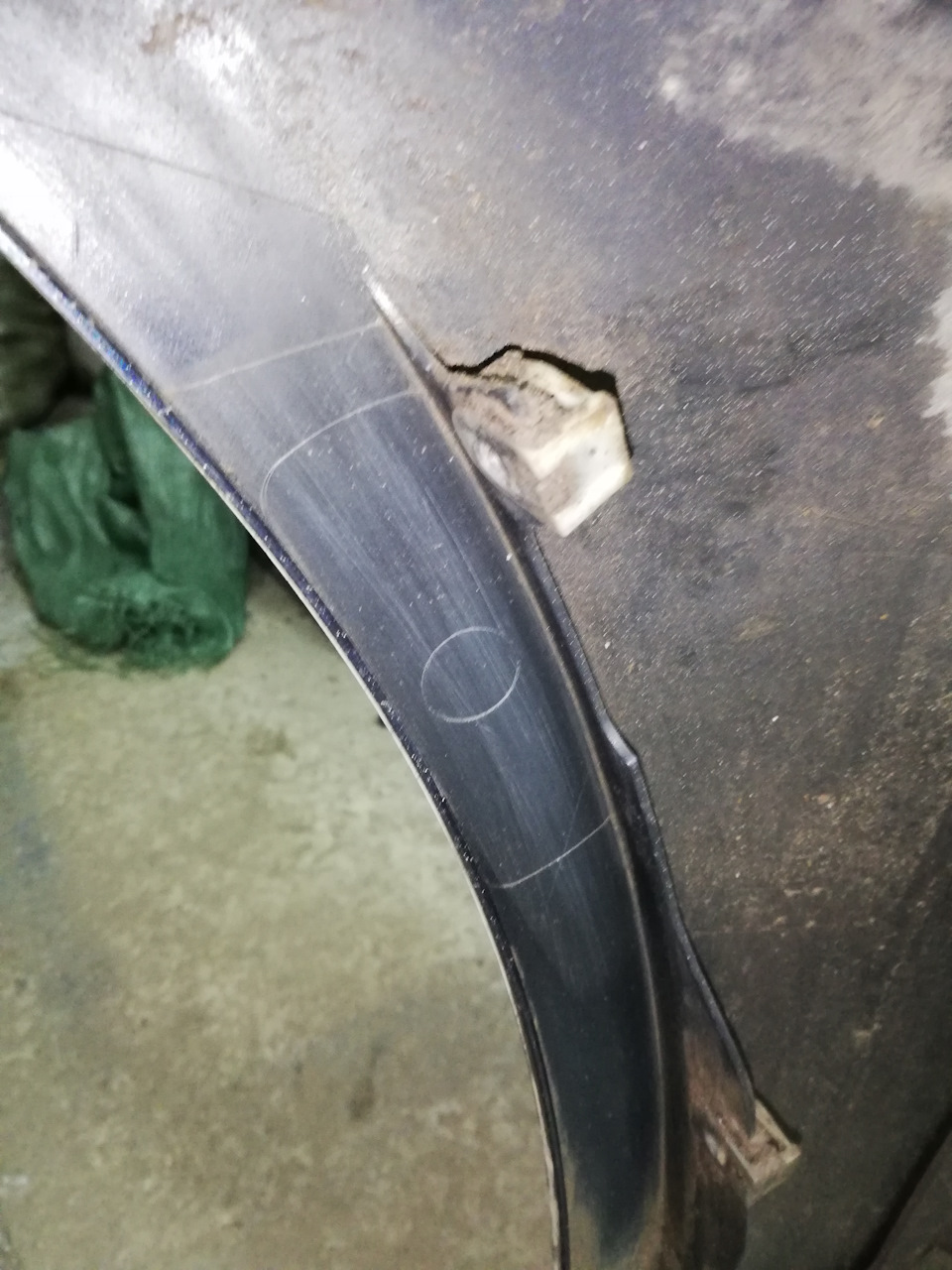

На переднем бампере есть разметка под камеры
Чтобы проделать отверстие можно воспользоваться сверлом, я приобрел специальный инструмент для выдавливания отверстий под парктроники, номер в каталоге BEA 000001
49. BMW Surround View (Камеры бокового обзора)
Давно уже установлена данная система, но до сих пор не хватало времени выложить запись)
Очень полезная и удобная кстати штука.
Все работы сделаны как обычно в БМВ-Север)

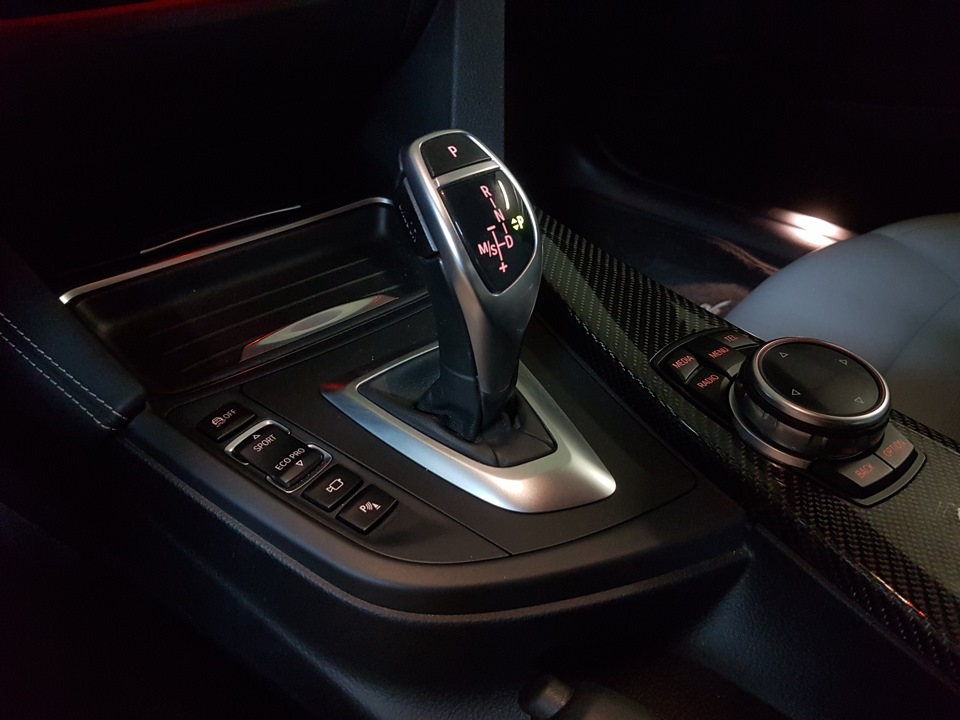

Теперь в салоне стало еще на одну кнопку больше))
Вот пример того в каких случаях ей имеет смысл пользоваться.

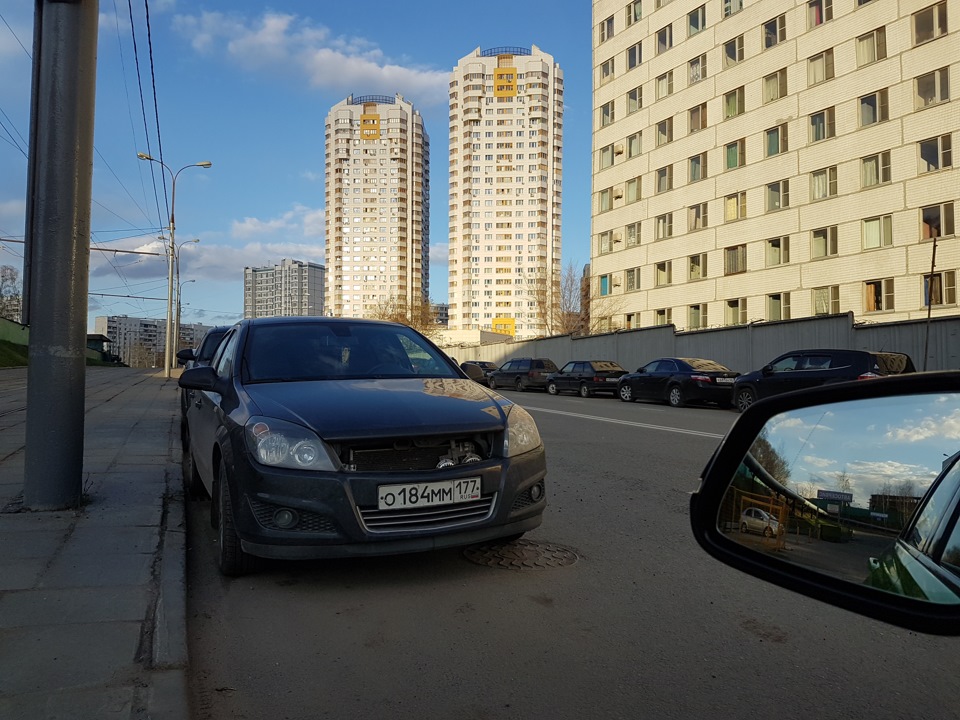

Выезд из гаража. На месте Опелька иногда паркуется фура… из-за машин очень не комфортно высовываться.

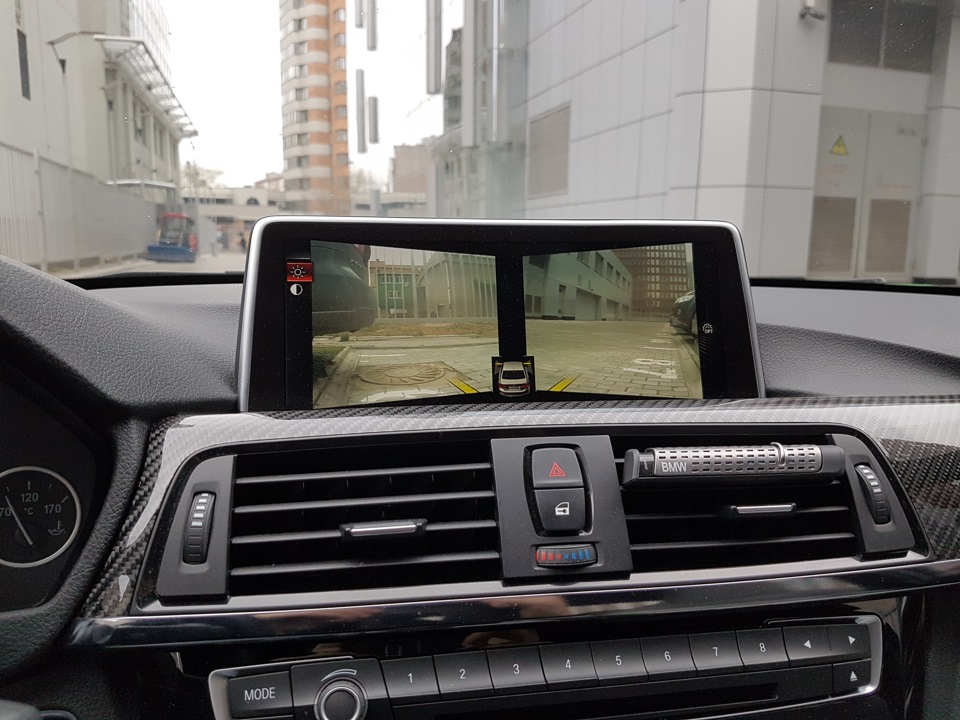

А теперь достаточно выехать мордой на 10-15 см и все видно)

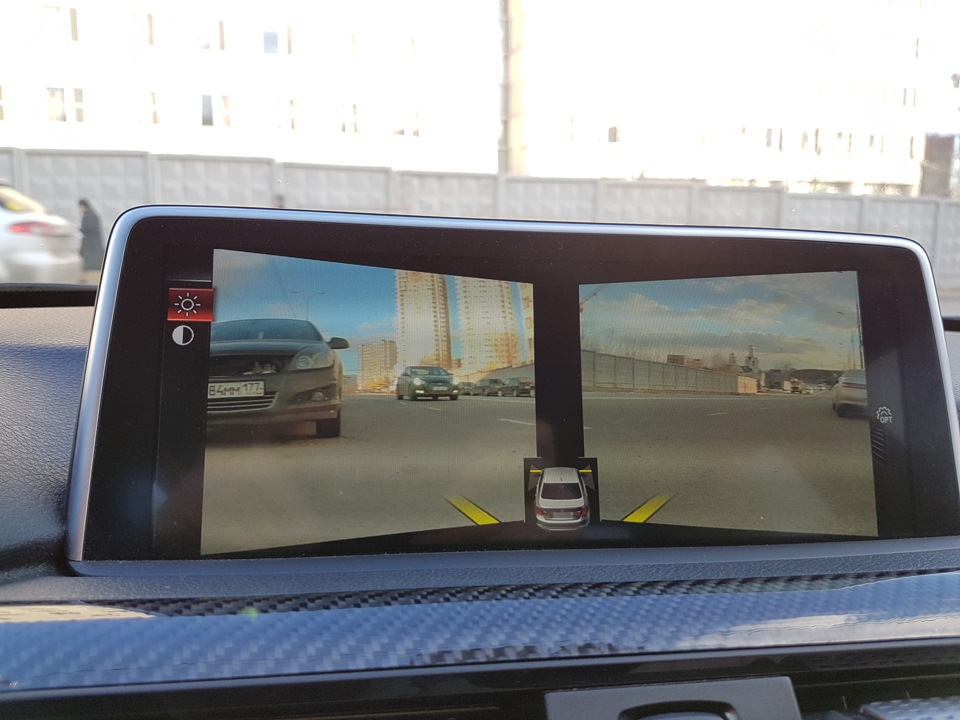

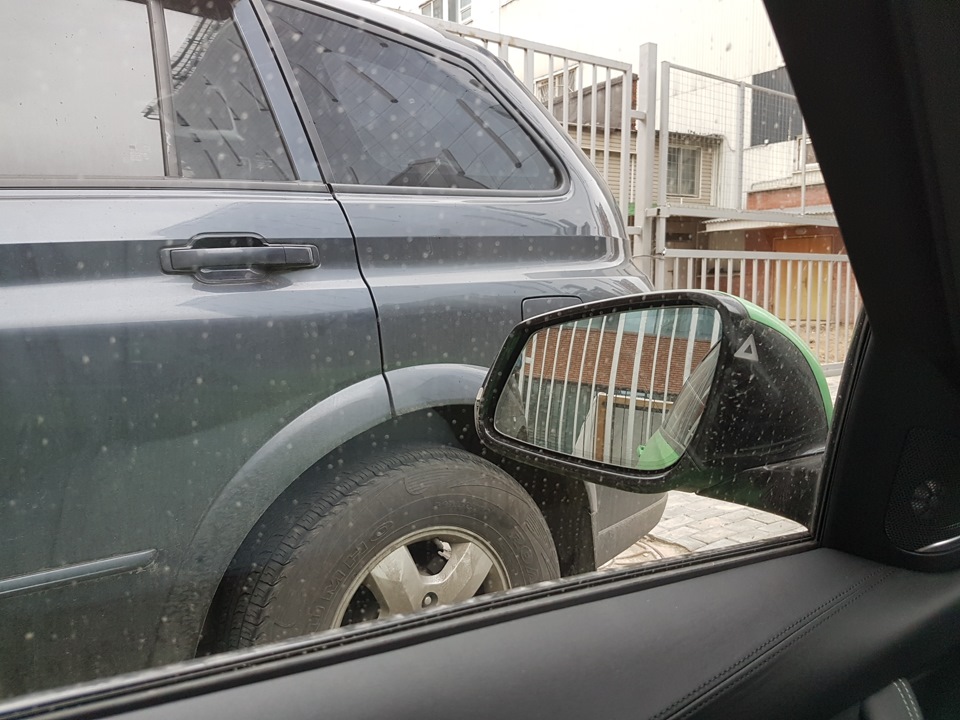

Вот еще как пример. Параллельная парковка на оживленной улице за припаркованным джипом:
На мониторе все просматривается 🙂

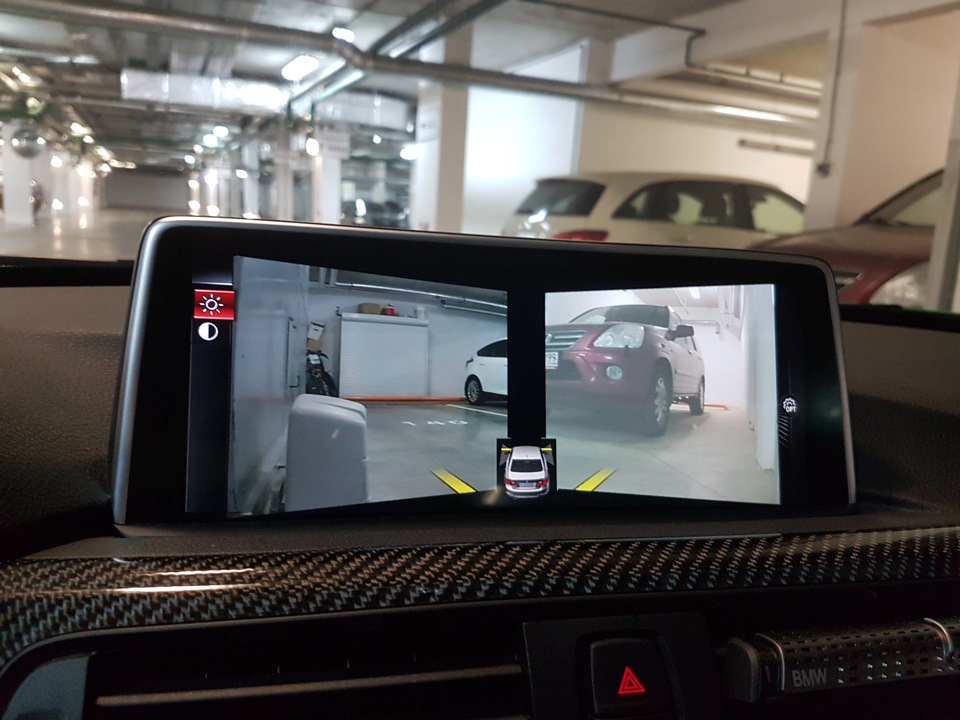

Ну или выезд из арки… Фоток подобных не делал, но нечто похожее сфоткал в паркинге.
Теперь все возможные камеры есть))

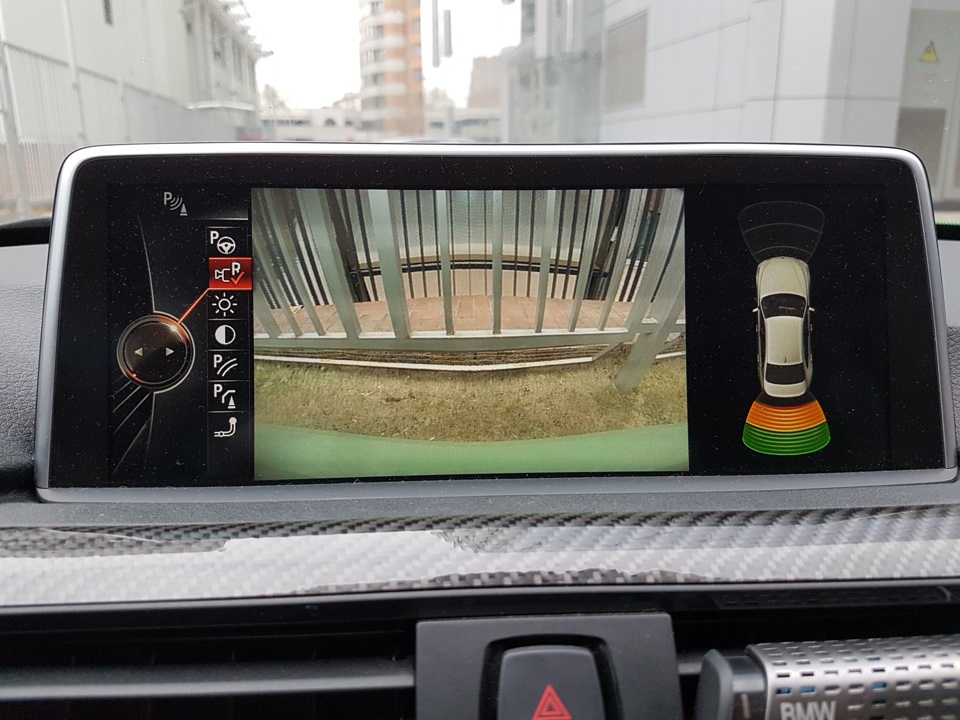

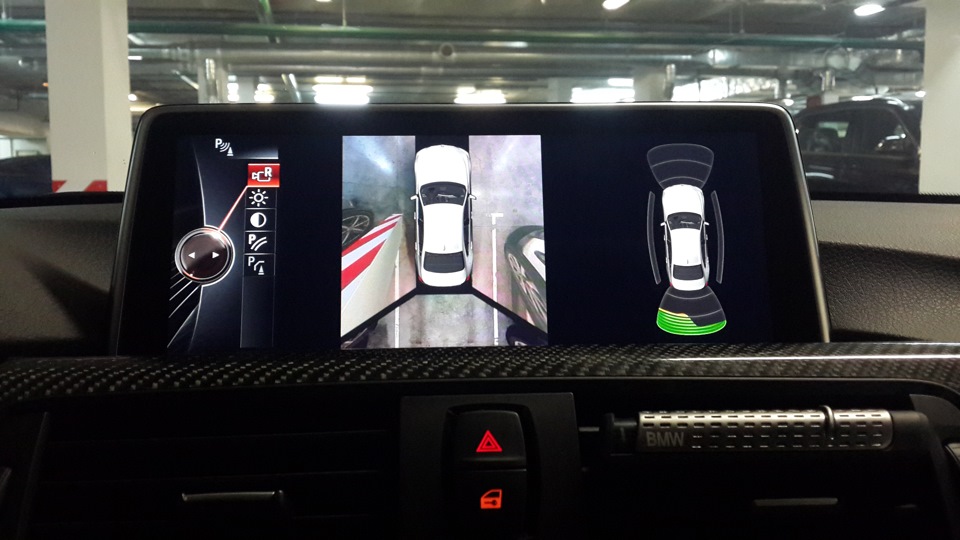

Top View:

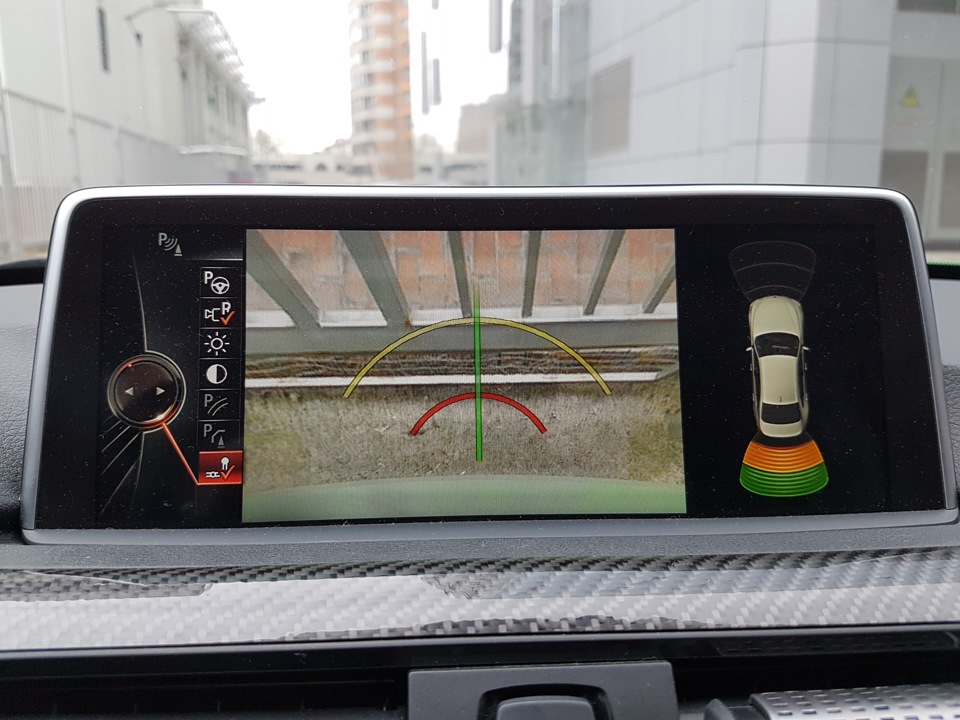

Камера заднего вида:
И удобный режим для камеры заднего вида — называется тягово-сцепное устройство:
Следующая запись будет о том как жидкая резина пережила зиму) И о том кто не пережил))
Surround View — что это в биосе?
Surround View — активирует одновременную работу встроенного графического адаптера и внешней видеокарты, например для подключения нескольких мониторов.
Значение опции может быть Enable, Disable и Auto.
Также нашел информацию, что если у вас например установлена видеокарта в разьем PCI-E и вы включите данную опцию, то у вас появится возможность использовать встроенную графику процессора как дополнительную видеокарту, например для вывода изображения на другой монитор. Это имеется ввиду конечно если у вас присутствует встроенное графическое ядро, но оно есть почти в каждом процессоре Intel или AMD.
Нужно ли включать опцию? Если у вас несколько мониторов — да. Если у вас один монитор — думаю нет, однако может быть такое, что ваш софт NVIDIA или Radeon позволяет использовать две видеокарты сразу. Например для игр — внешняя видеокарта, а для Windows, браузера и подобного не особо требовательного ПО в плане видеоресурсов — встроенное графическое ядро. Такая схема применяется в ноутбука, а вот в настольных компьютерах — точно не знаю.
Вот собственно сама функция:
PS: хотя если честно, первое что пришло на ум, когда увидел название опции — что это связано с звуком))
Это вам просто на заметку:
И вот если активировать опцию — то можно использовать два монитора, для каждого из которых будет работать отдельная видеокарта.
Надеюсь данная информация оказалась полезной. Удачи и добра, до новых встреч друзья!
Добавить комментарий Отменить ответ
Этот сайт использует Akismet для борьбы со спамом. Узнайте как обрабатываются ваши данные комментариев.
круговой обзор (Surround View Monitor) часть 1
Итак, начнём с кругового обзора. На российском рынке отсутствует в комплектациях данная опция. Я решил это исправить. Но подумайте 20 раз прежде чем начинать такую затею — придется разбирать всю лицевую часть торпедо, не говоря о обшивке дверей и т.п.
Для этого потребуется:
— ШГУ 8 дюймов KRELL (мнение расходится, у меня не KRELL, беда в том, что если нужно KRELL, тогда нужно все провода на динамики с разъема в ШГУ переключать в усилитель и тянуть отдельный кабель на вход усилителя.)

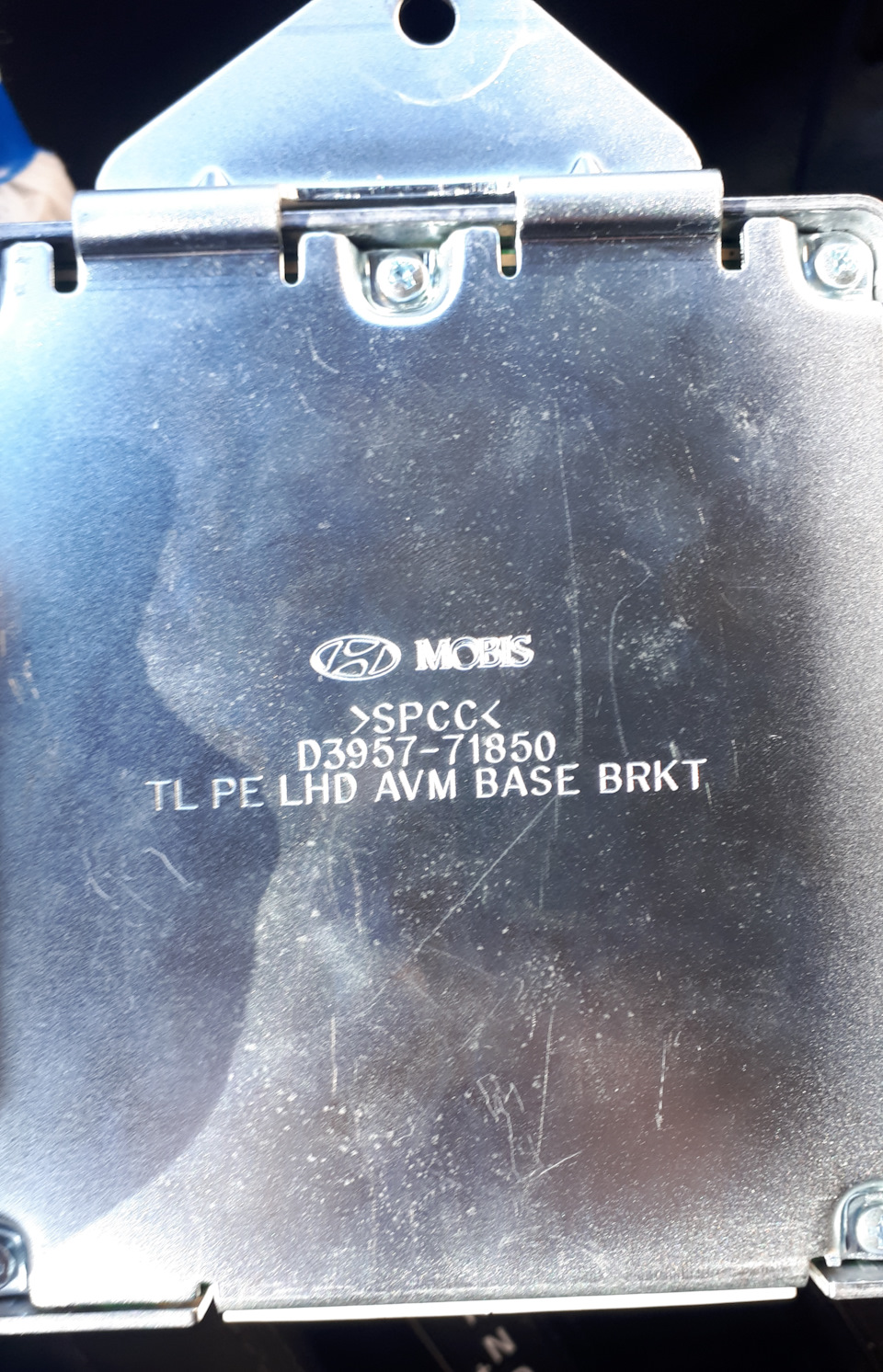

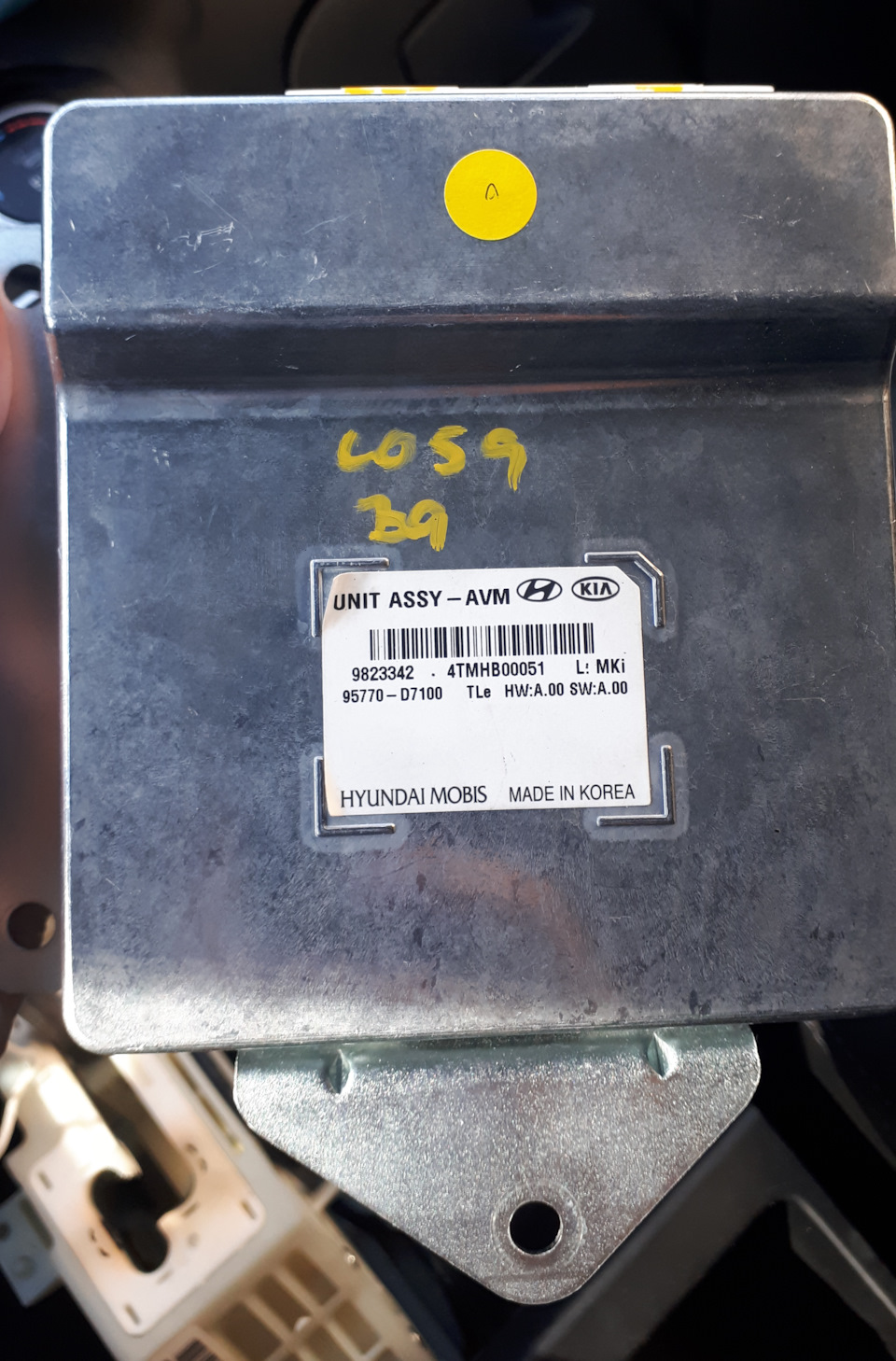

-модуль unit ASSY — AVM 95770-D7100

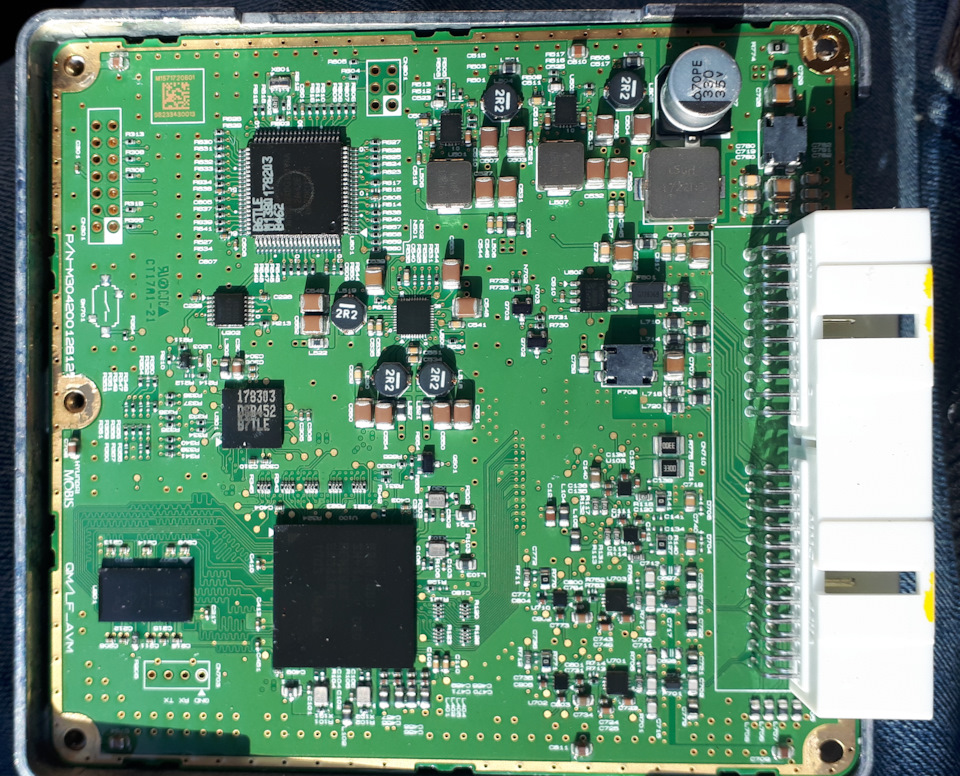

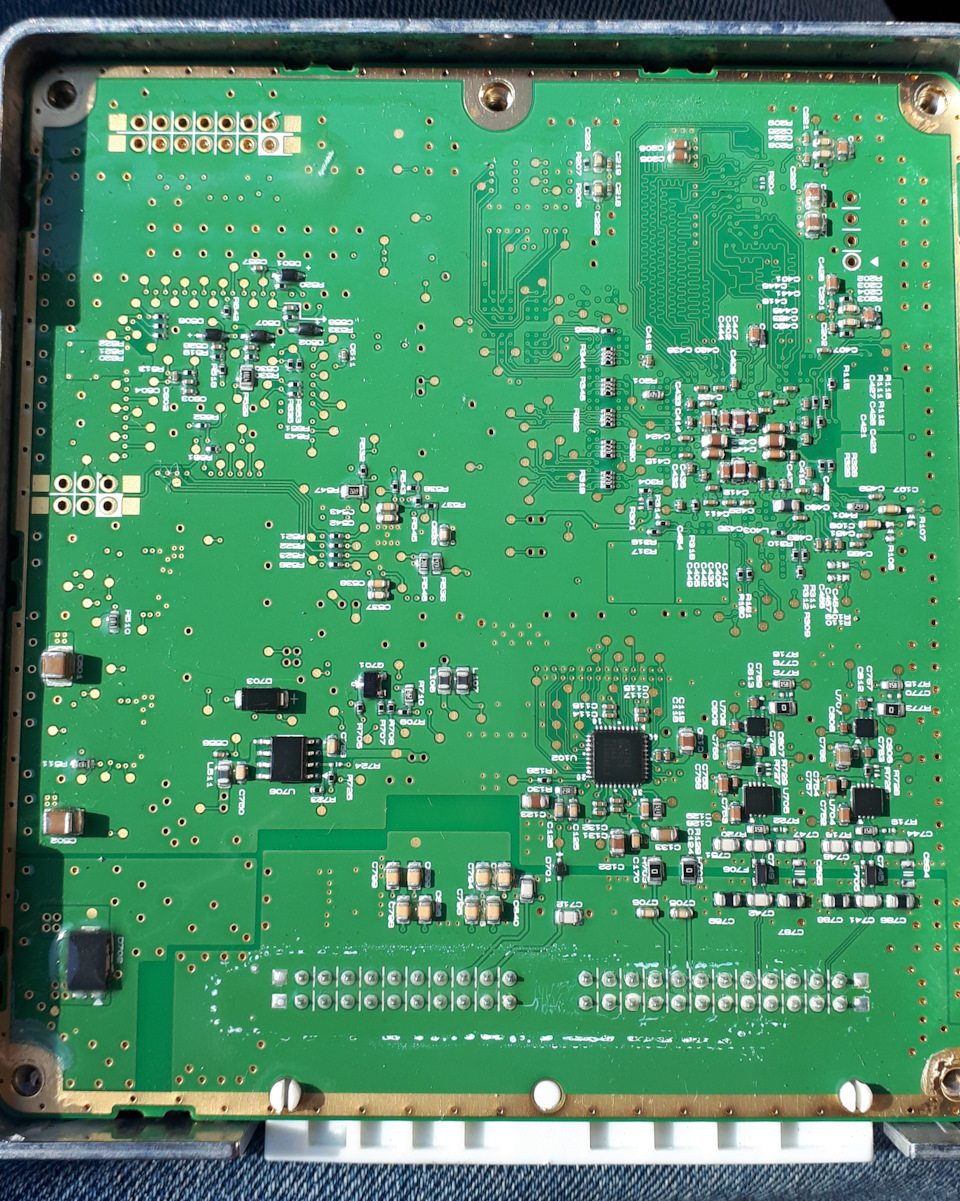

вид внутри, если интересно
-два боковых зеркала с 16 pin разъемом с камерой (пока едут с Польши)
-камера передняя (здесь выбор от оригинала+ замена решетки до колхозных вариантов)
-камера задняя (еще не понял подходит ли задняя камера с обычным подключением плюс и минус. Т.к. в модуле кругового обзора подключение 4-х проводное ( питание, V-OUT, V-GND, масса)).
— панель кнопок с кнопкой камеры

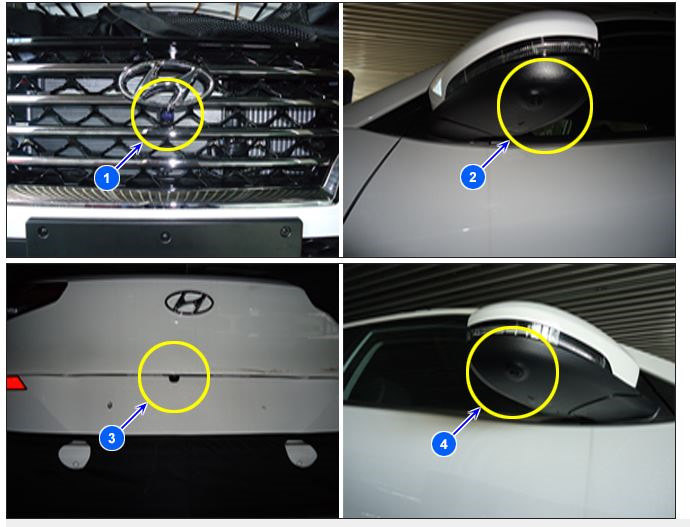

само расположение камер на авто
На блок кругового обзора подаётся питание:
Обязательно блок подключается к C-CAN (желтый/зеленый витая пара).

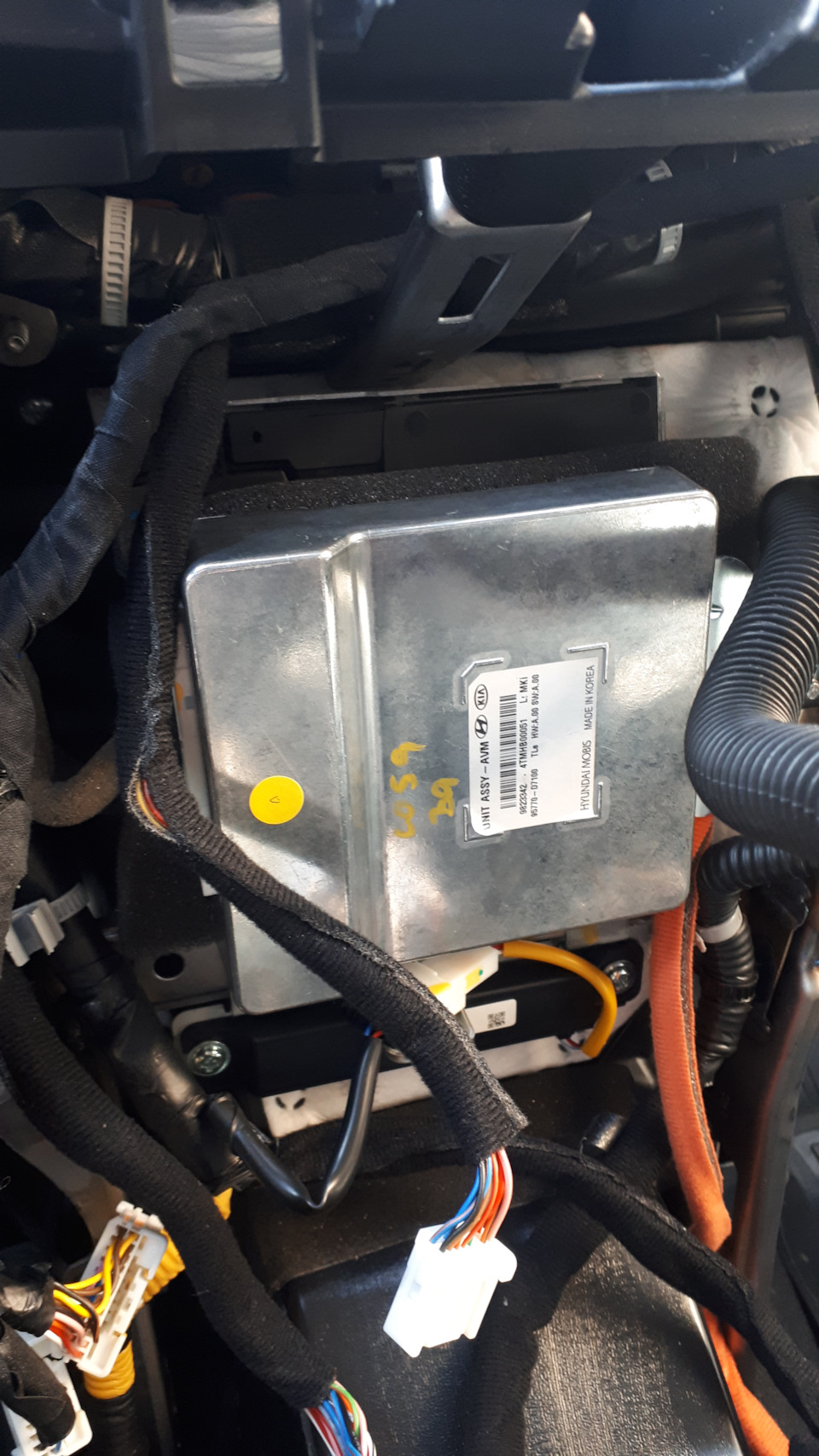

Само расположение блока должно быть вместо модуля экстренного вызова ECALL. Придется ему потесниться, хорошо что место позволяет.

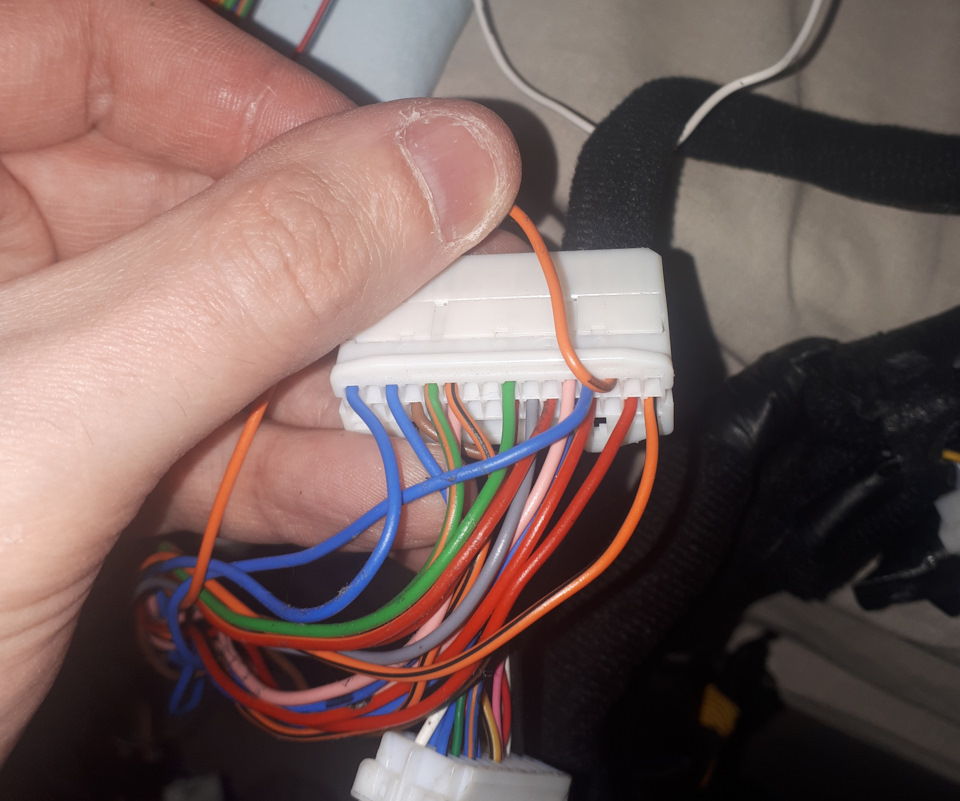

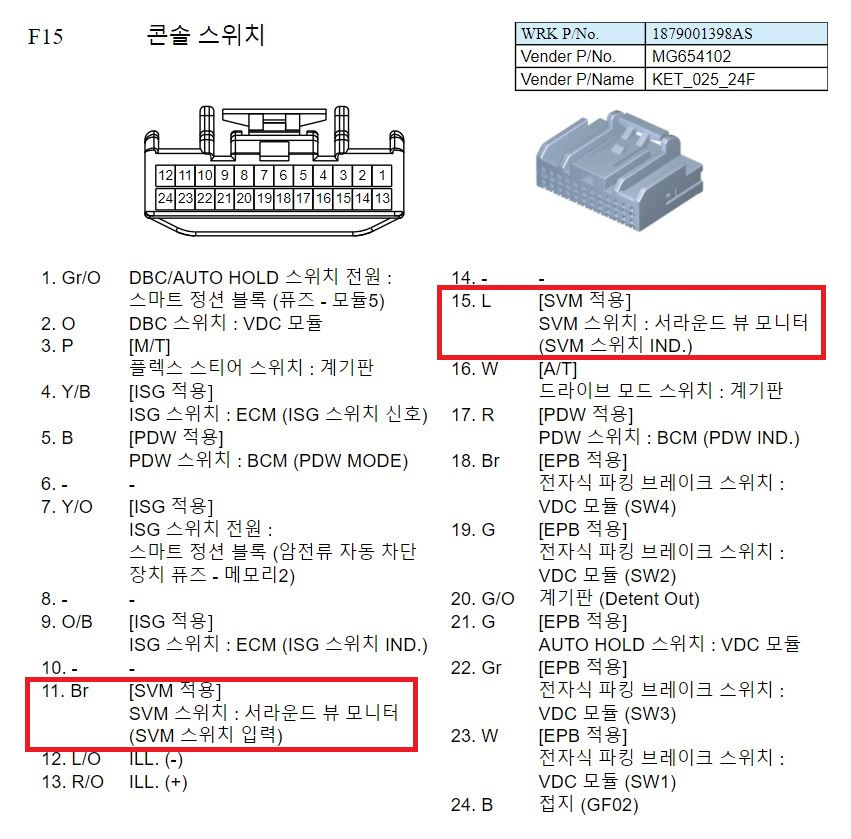

Подключение переключателя кругового обзора на следующие разъемы

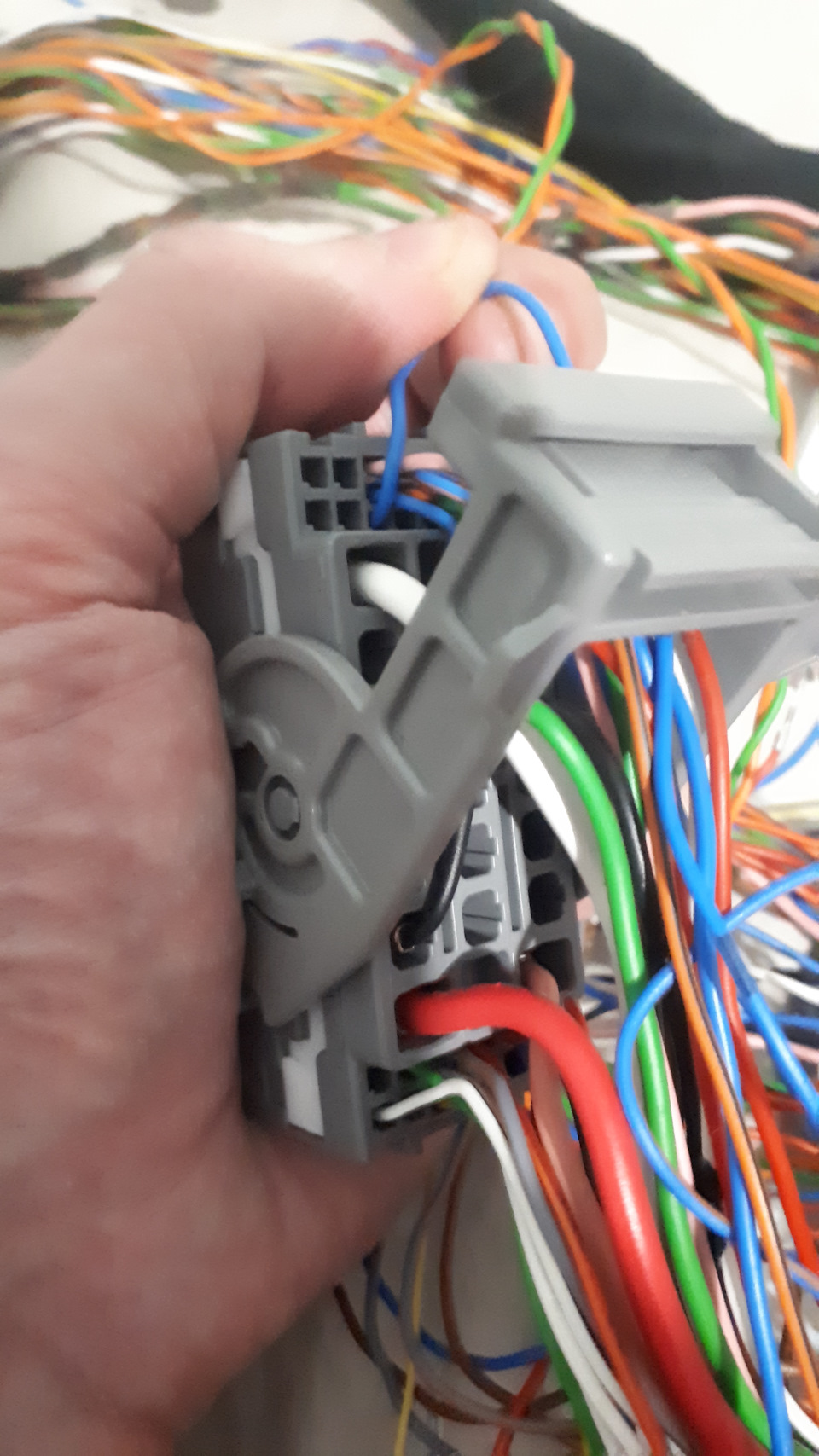

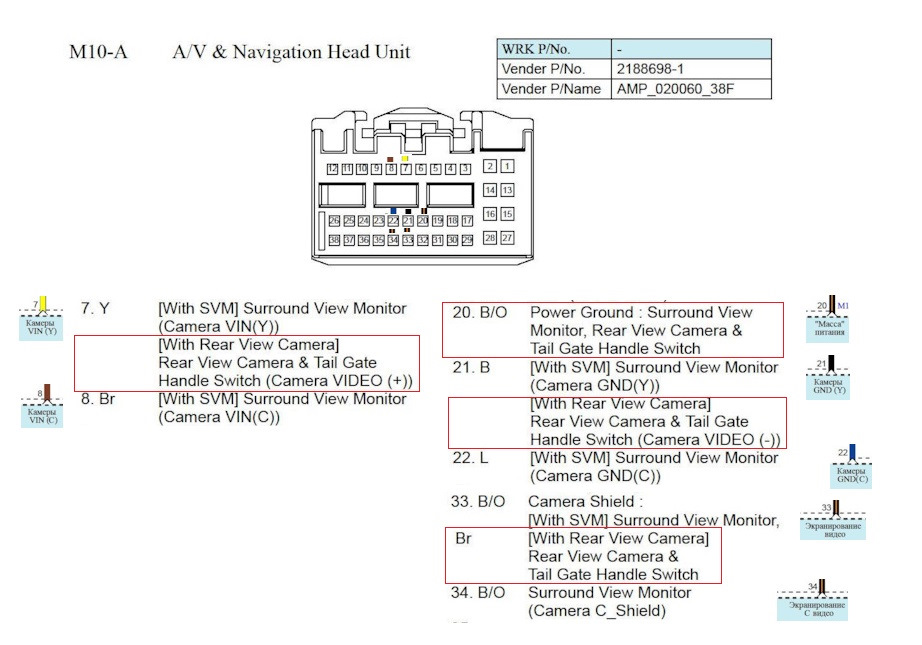

Самое интересное — замена пинов на входе в ШГУ. для себя сделал такую схему (из ранее выложенных на drive2.ru). Вынимаем пины с задней камеры и вместо них подключаются пины от кругового обзора. Вынул 6 пин (т.к. в жгуте от европейца он не используется).
таким образом получается, что видеосигнал с модуля кругового обзора поступает на ШГУ вместо видеосигнала камеры заднего вида, т.к.:
7 желтый с задней камеры на желтый с кругового обзора
21 черный с задней камеры на черный с кругового обзора
33 коричневый с задней камеры на черно/оранжевый с экранирования кругового обзора
т.е. если камеру заднего вида оставлять, то рядом с круговым обзором есть уже проводка. Вопрос как подключить.
На этом пока остановился. Изображения на ШГУ нет, кнопка с камерой на панели постоянно мигает. Может что перепутал )))

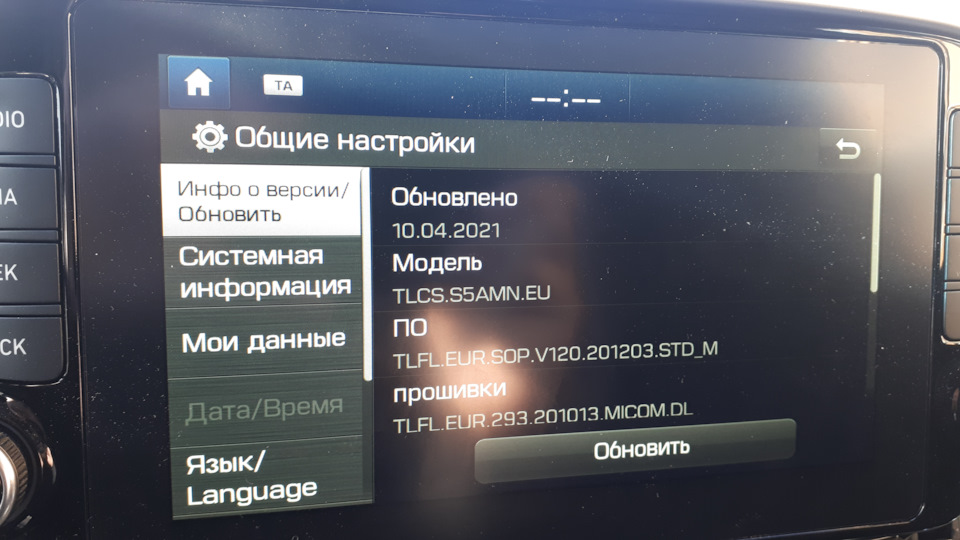

модель ШГУ
Добавил чужое видео по круговому обзору на TUCSON 2020, ШГУ не KRELL
если интересно то из чего состоит система кругового обзора
Читая на корейском про систему кругового обзора начинаешь немного понимать.
