Установка дистанционного выключателя массы на базе силового реле Gruner 750H, часть 1 — выбор места установки

Приветствую всех дастероводов и не только! 🙂
Существует множество вариантов отключения минусового провода, дабы исключить разряд АКБ, а так же для отключения массы при ТО. Как механические выключатели, так и электромагнитные реле.

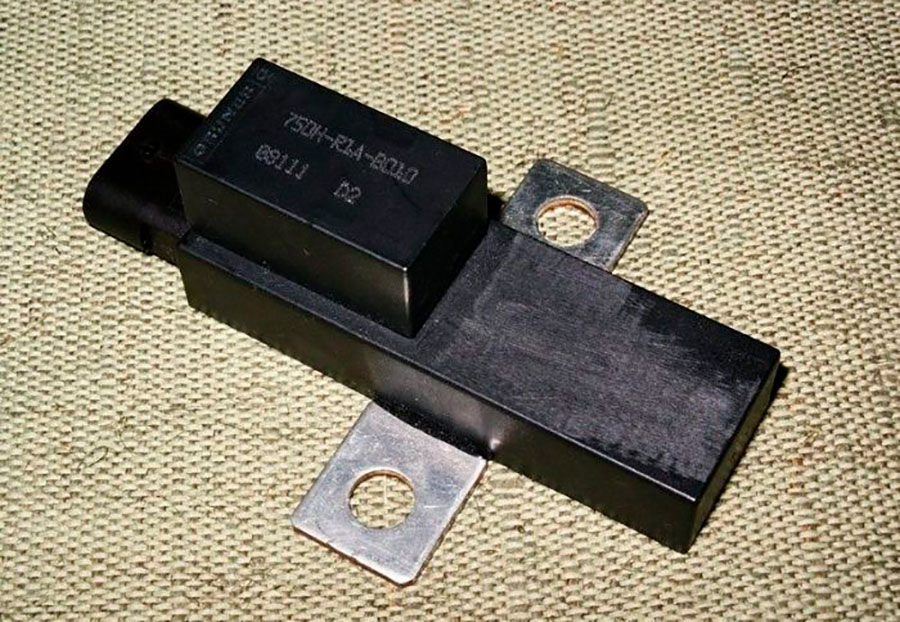

Вот речь и пойдет об одном из таких электромагнитных реле, под названием Gruner 750H.

Дистанционно управляемое, поляризованное (изменение состояния вкл/выкл кратковременной подачей напряжения на управляющие контакты) силовое электромагнитное реле на 12V, коммутирующее в зависимости от необходимости либо плюсовую шину либо массу. Долговременный коммутируемый ток на 12V — 300A, пиковая кратковременная нагрузка 2-3 мин 1000A. Реле выполнено в полностью герметичном корпусе небольшого размера 76х30х20мм.
Для реализации отключения массы на Дастере идеальный вариант.
Для удобства монтажа и подключения непосредственного его к аккумулятору было выбрано место установки возле переднего левого лонжерона

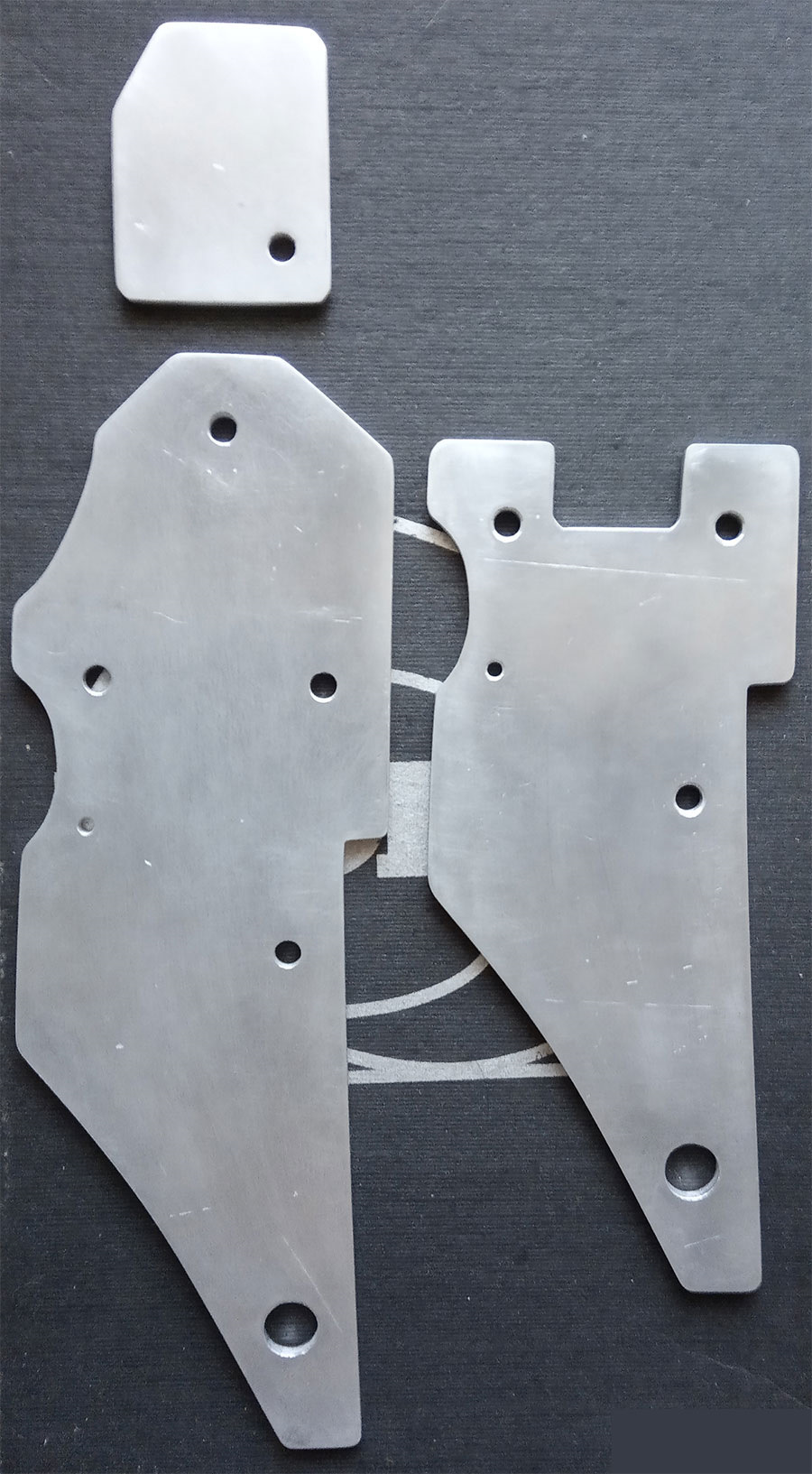

Для крепления непосредственно самого реле, нужно изготовить крепления, для этого берем 4 мм алюминиевую пластину и заранее по сделанному макету вырезаем детали

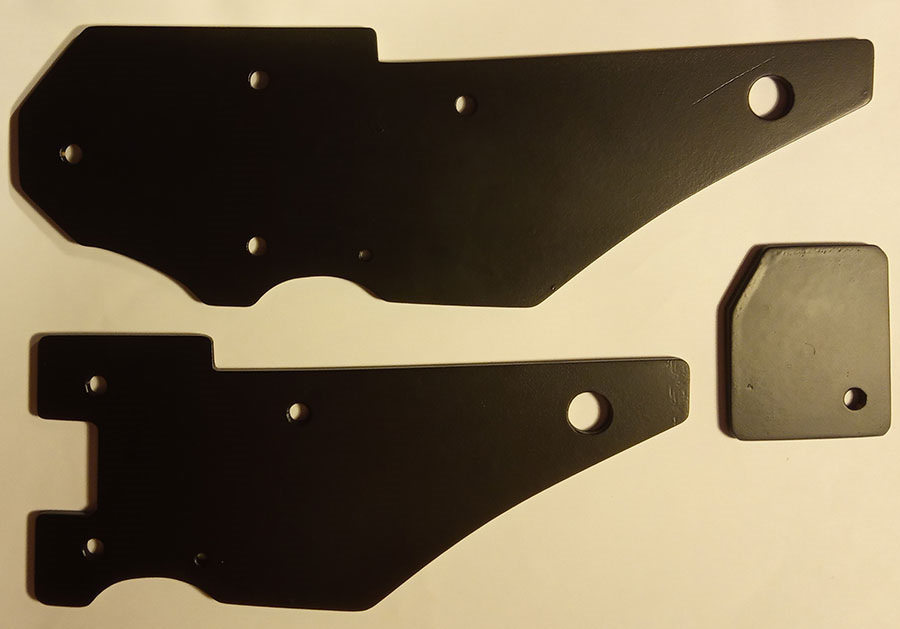

Для эстетики и защиты от окисления красим, вначале кислотным грунтом BODY 960 Wash Primer, а потом акриловой краской, и в итоге у нас получаются вот такие пластины крепления

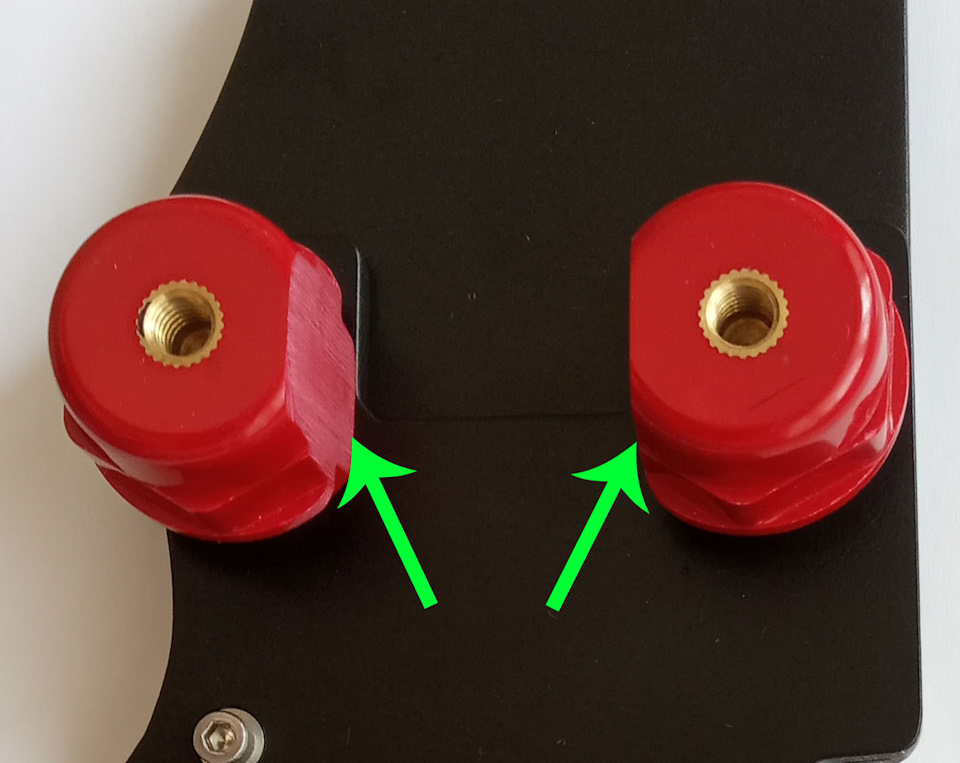

Контакты реле размещаем на шинном изоляторе SM 25, предварительно сточив одну из граней

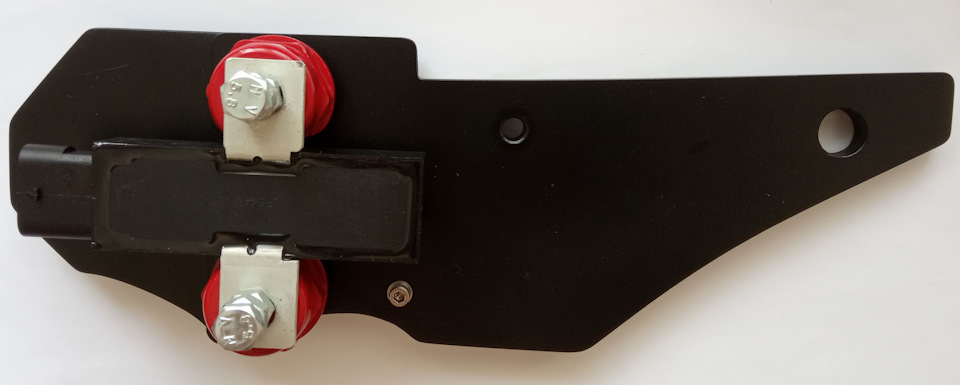

Примеряем всю эту конструкцию вместе с реле

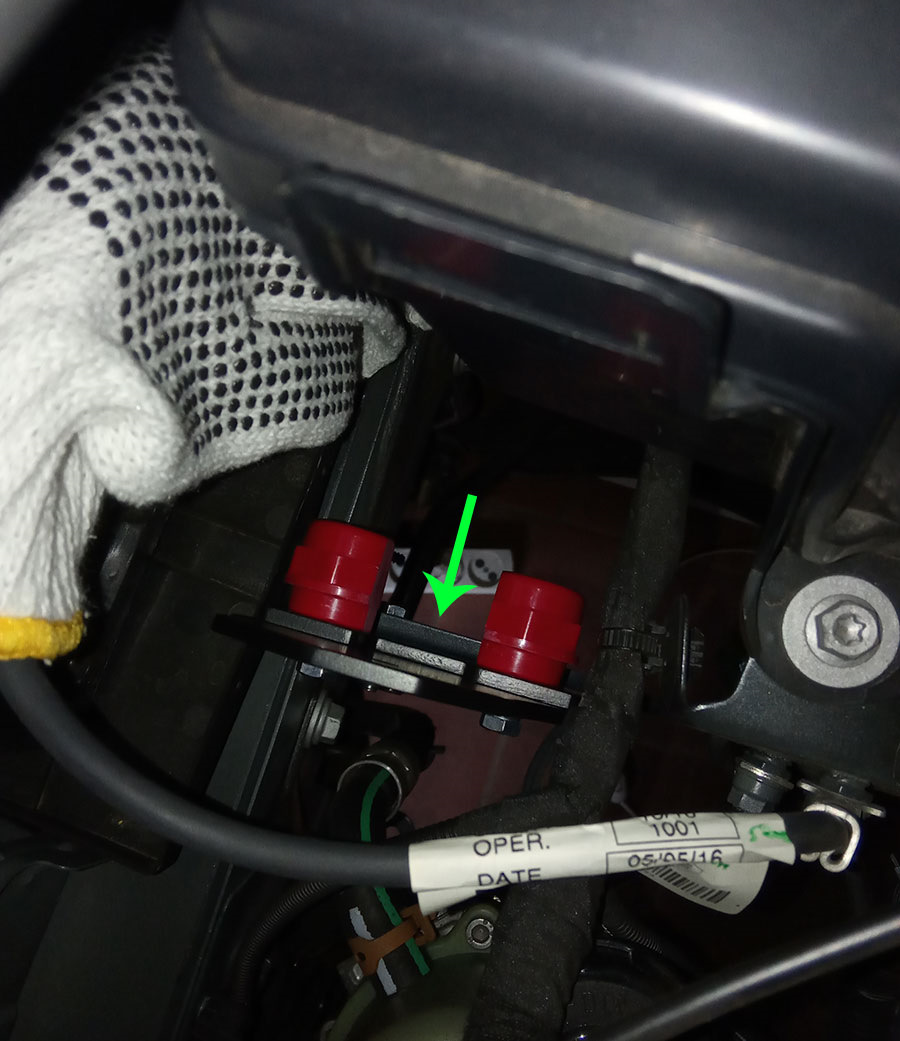

Болтами М6х25 и М12х25 прикручиваем всю эту конструкцию в отведенное нами место в моторном отсеке

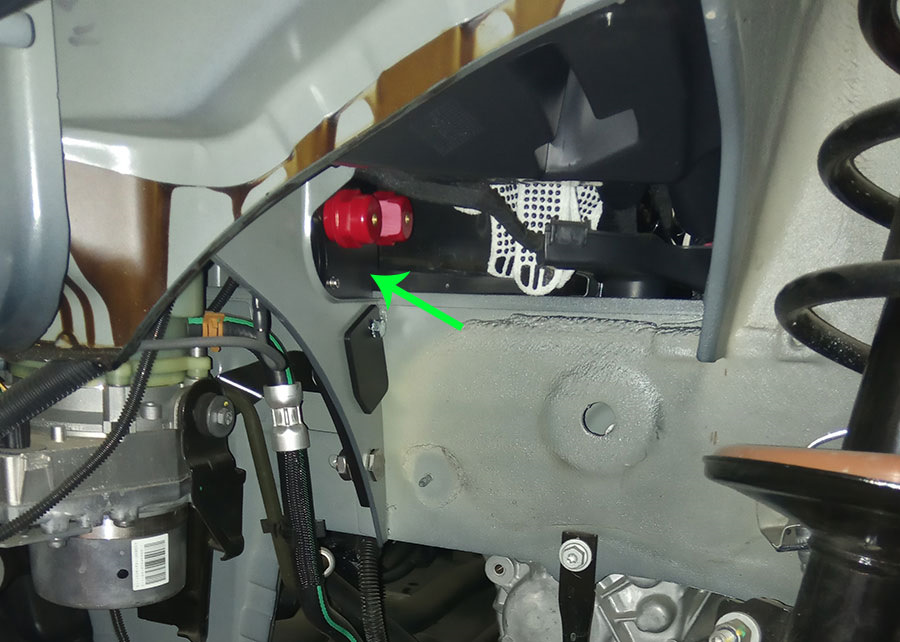

И соответственно вид со стороны моторного отсека

Как по мне минимум колхоза и максимум практичности :))
