SWC на магнитоле — что это такое? (Steering Weel Control)
Разьем акустики на магнитоле, расшифровывается как Steering Weel Control, предназначен для управления магнитолой с руля используя специальные клавиши.
Комплект кнопок может не входить в поставку магнитолы, иногда нужно покупать самостоятельно, но иногда на руле уже присутствуют стандартные (не всегда совместимы с сторонним ГУ).
Такое управление удобно — не нужно отвлекаться от дороги, все необходимые клавиши сразу под рукой. Например можно переключить радио, трек, отрегулировать громкость, отключить звук, активировать режим входящего звонка. Разумеется наличие функций зависит от модели ГУ и наличию самих клавиш.
Важно: внимательно изучите инструкцию, неправильное подключение проводов к магнитоле опасно — может выйти из строя ГУ. Причина — некоторые разьемы находятся под напряжением 12 вольт, которого достаточно чтобы сгорела плата. Поэтому обязательно читайте инструкцию!
Пример встроенных кнопок на руле в машине Toyota Camry:
Однако если кнопок нет — можно установить сторонние:
Существуют разные виды кнопок, это только пример.
Очень важно устанавливать клавиши управления так, чтобы они не мешали управлению авто:
Также на магнитоле можете обнаружить разьем AUX, который предназначен для входящего аудиосигнала. Таким сигналом может выступать подключенным смартфон, портативный плеер. Принцип работы: сигнал поступает в разьем AUX, далее ГУ его усиливает и подает на динамики.
Надеюсь данная информация оказалась полезной. Удачи и добра, до новых встреч друзья!
Обозначение и расшифровка проводов для магнитол.
1 — B+ или BAT или K30 или Bup+ или B/Up или B-UP или MEM +12 = Питание от батареи.
2 — GND или GROUND или K31 или просто Указан минус = Общий провод (Масса).
3 — A+ или ACC или KL 15 или S-K или S-kont или SAFE или SWA = Питание подаётся с замка зажигания.
4 — N/C или n/c или N/A = Нет контакта. (Физически вывод имеется но никуда не подключен).
6 — Ant или ANT+ или AutoAnt или P.ANT = После включения магнитолы с этого контакта подаётся питание +12 вольт на управление выдвижной антенной (Mercedes) или на активную для других (не всегда).
7 — MUTE или Mut или mu или Изображение перечеркнутого динамика или TEL или TEL MUTE = Вход приглушения звука при приеме звонка телефона.
8 — GALA или GAL = Вход датчика скорости. Автоматическая регулировка уровня звука(увеличение) при увеличении скорости автомобиля (более современное применяется а магнитолах PIONEER DEH 945R функция компрессии звука, магнитола имеет измерительный микрофон).
Разъём акустики:
1 — R = Динамик правый.
2 — L = Динамик левый.
3 — FR+, FR- или RF+, RF- = Динамик передний — правый (Соответственно плюс или минус).
4 — FL+, FL- или LF+, LF- = Динамик передний — левый (Соответственно плюс или минус).
5 — RR+, RR- = Динамик задний — правый (Соответственно плюс или минус).
6 — LR+, LR- или RL+, RL- = Динамик задний — левый (Соответственно плюс или минус).
7 — GND SP = Общий провод динамиков.
Обозначения и расшифровка проводов магнитол
Обозначения, расшифровка контактов и проводов автомобильных магнитол.
R = Динамик правый.
L = Динамик левый.
FR+, FR- или RF+, RF- = Динамик передний — правый (Соответственно плюс или минус).
FL+, FL- или LF+, LF- = Динамик передний — левый (Соответственно плюс или минус).
RR+, RR- = Динамик задний — правый (Соответственно плюс или минус).
LR+, LR- или RL+, RL- = Динамик задний — левый (Соответственно плюс или минус).
GND SP = Общий провод динамиков.
Разъём питания магнитол:
B+ или BAT или K30 или Bup+ или B/Up или B-UP или MEM +12 = Питание от аккумулятора (плюс)
GND или GROUND или K31 или просто указан минус = Общий провод (Масса), минус аккумулятора.
A+ или ACC или KL 15 или S-K или S-kont или SAFE или SWA = +12 с замка зажигания.
N/C или n/c или N/A = Нет контакта. (Физически вывод имеется но никуда не подключен).
ILL или LAMP или обозначение солнышка или 15b или Lume или iLLUM или K1.58b = Подсветка панели. На контакт подаётся +12 вольт при включении габаритных огней. На некоторых магнитолах есть два провода, -iLL+ и iLL- Минусовой провод гальванически отвязан от массы.
Ant или ANT+ или AutoAnt или P.ANT = После включения магнитолы с этого контакта подаётся питание +12 вольт на управление выдвижной антенной, если такова, естественно, присутствует.
MUTE или Mut или mu или изображение перечеркнутого динамика или TEL или TEL MUTE = Вход выключения или приглушения звука при приеме звонка телефона или других действиях (например движения задним ходом).
Другие возможные контакты в магнитолах:
Power Control = это управление включением усилителя
P.CONT/ANT.CONT = это управление антенной, питание подается после включения радио
ILL + и ILL — = это провода регулировки яркости подсветки магнитолы
Amp = Контакт управления включением питания внешнего усилителя
DATA IN = Вход данных
DATA OUT = Выход данных
Line Out = Линейный выход
REM или REMOTE CONTROL = Управляющее напряжение (Усилитель)
ACP+, ACP- = Линии шины (Ford)
CAN-L = Линия шины CAN
CAN-H = Линия шины CAN
K-BUS = Двунаправленная последовательная шина (К-line)
SHIELD = Подключение оплётки экранированного провода.
AUDIO COM или R COM, L COM = Общий провод (земля) входа или выхода предварительных усилителей
CD-IN L+, CD-IN L-, CD-IN R+, CD-IN R- = Симметричные линейные входы аудио сигнала с ченжера
SW+B = Переключение питания +B батареи.
SEC IN = Второй вход
DIMMER = Изменение яркости дисплея
ALARM = Подключение контактов сигнализации для выполнения магнитолой функций охраны автомобиля (магнитолы PIONEER)
SDA, SCL, MRQ = Шины обмена с дисплеем автомобиля.
LINE OUT, LINE IN = Линейный выход и вход, соответственно.
D2B+, D2B- = Оптическая линия связи аудиосистемы
Маркировка и цветовое обозначение проводов
по распиновке. 99% производителей придерживаются стандартных цветов для проводов и их предназначений:
Черный (обозначается GROUND или GND) — это минус аккумуляторной батареи;
Красный (маркировка АCC или А+) — это плюс замка зажигания;
Желтый (обозначается ВАТ или В+)- это плюс от аккумуляторной батареи;
Белый с полосой (маркировка FL-) — это минус переднего левого динамика;
Белый без полосы (обозначается FL+) — это плюс переднего левого динамика;
Серый с полосой (маркировка FR-) — это минус правого переднего динамика;
Серый без полосы (обозначается FR+) — это плюс правого переднего динамика;
Зеленый с полосой (маркировка RL-) — это минус левого заднего динамика;
Зеленый без полосы (обозначение RL+) — это плюс левого заднего динамика;
Фиолетовый с полосой (маркировка RR-) — это минус правого заднего динамика;
Фиолетовый без полосы (обозначение RR+) — это плюс правого заднего динамика.
Голубой/бело — голубой провод (REM) — это управляющий провод, который при включении магнитолы, автоматически включает автомобильный усилитель или активную антенну.
Оранжевый провод авто магнитолы (либо вариации) (ILL) — подключается к клемме переключателя освещения либо к любой другой клемме, где появляется +12 при включении габаритных огней или фар.
Желто — черный провод (вариации) (MUTE) — это дистанционное это выключение звука или его приглушение. Подключается к соответствующему проводу вашего автомобильного Handsfree. Если комплект отсутствует — не подключайте никуда. Это опция и на работоспособность магнитолы и качество работы не влияет.
Установка магнитолы INCAR AHR-7180

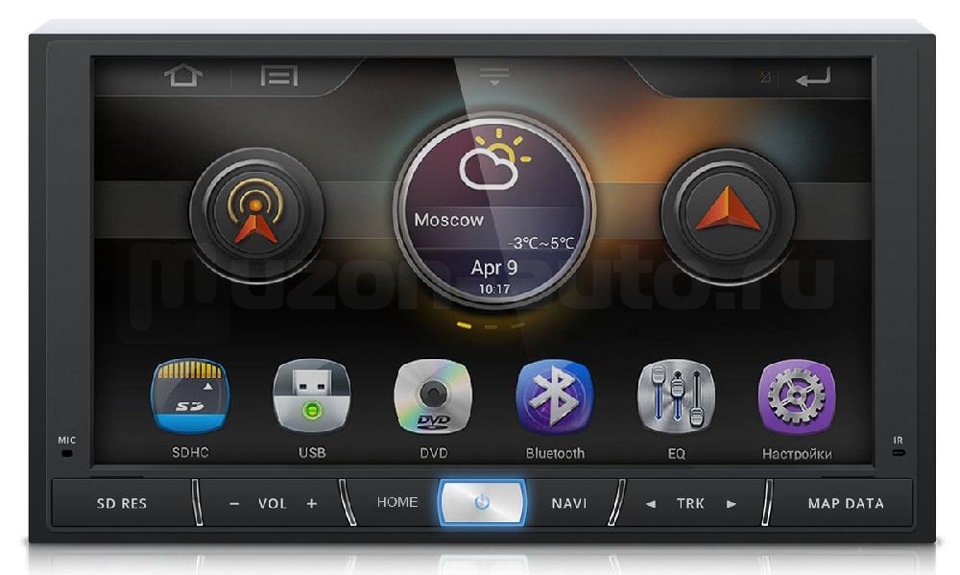

Наконец-то руки дошли до краткого описания установки нештатной башки на андроиде INCAR AHR-7180 вместо штатной RD45 (для комплектации Active).
Какие составляющие необходимы для установки нештатной магнитолы:

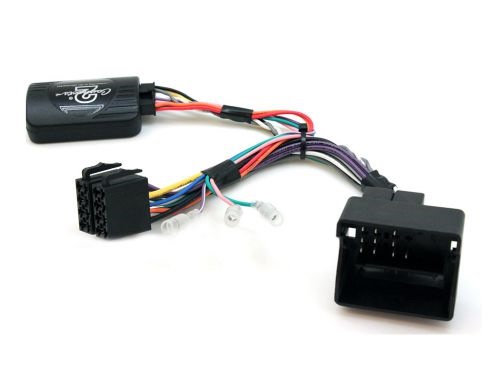

1) адаптер кнопок руля (нужен для сохранения управления бортовым компьютером авто с помощью подрулевого джойстика).
Обязательно просите продавца прислать в комплекте с адаптером хвост CTCHINAHULEAD для подключения к китайским магнитолам. Выглядит он так:
P.S.: можно, конечно, раздербанить хвост для подключения к брендовым магнитолам через разъем jack 3,5мм, но это не особо удобно (у меня получилось именно так).

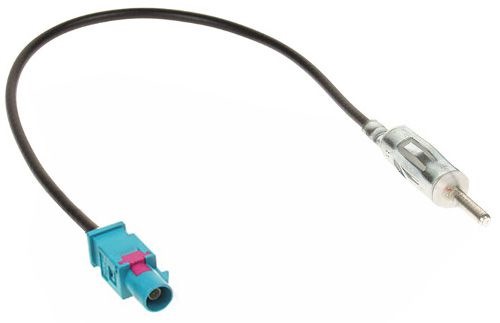

2) пассивный антенный переходник;

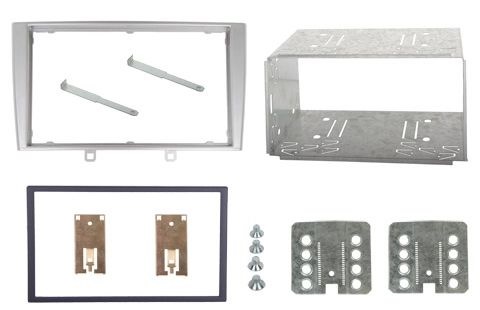

3) переходная рамка для крепления магнитолы в торпедо;
4) паяльник, олово, канифоль, изолента.
Ну что ж, приступим…
Снимаем массу автомобиля.
Разбираем центральную часть торпеды и вынимаем штатную магнитолу, предварительно отключив соединительные разъемы. После чего вырезаем (выкусываем плоскогубцами) пластиковую переборку, разделяющую место под RD45 и карман для мелочи, а также срезаем выступающие слева и справа от посадочного места магнитолы пластиковые выступы. Они упираются в декоративную накладку переходной рамки.
Теперь необходимо установить переходную рамку в расширенное нами посадочное место. Вытягиваем наружу разъем для подключения магнитолы и штекер антенны. К штекеру антенны подсоединяем пассивный переходник, а к разъему для подключения магнитолы адаптер CTSPG007.2 с хвостом CTCHINAHULEAD.
К задней деке магнитолы подсоединяем необходимые переходники для TV, USB, I-POD, AUX, GPS-приемник и т.д. (по выбору пользователя). Я задействовал USB кабель для внешнего 3G-модема для подключения USB разъема, расположенного в подлокотнике. Для этого отрезал этот кабель почти у самого основания, а также отрезал штатный разъем USB кабеля, который вставлялся в магнитолу RD45 и спаял их в соответствии с цветами проводов. Благо они соответствуют друг другу. Другой USB кабель я вывел в бардачок (подойдет для подключения 3G-модема или еще одной флешки).
Теперь подключаем провода хвоста CTCHINAHULEAD к проводам управления магнитолой с помощью кнопок руля или джойстика. Со стороны хвоста CTCHINAHULEAD задействованы провода черный (подключить на землю магнитолы) и один из двух других (белый или коричневый необходимо соединить с одним из двух SWC1 или SWC2, выходящих из магнитолы.
Все провода изолируем и аккуратно укладываем за магнитолой, избегая чрезмерных усилий. Устанавливаем магнитолу в посадочное место и подсоединяем массу.
В настройках магнитолы (что-то типа «кнопки руля») присваиваем каждой кнопке подрулевого джойстика необходимую функцию. Мне удалось задействовать только 6 команд т.к. вариаций напряжений при нажатии кнопок подрулевого джойстика было всего 6. Но и этого вполне достаточно.
Что имеем в итоге: сохранилось управление штатным бортовым компьютером с помощью подрулевого джойстика. Этот же джойстик позволяет управлять магнитолой.
Словарь аббревиатур по автомагнитоле
Содержание
Содержание
Современная автомагнитола по своей логике схожа с персональным компьютером. В ней имеются система ввода данных, вывода изображения и звука, центральный процессор, внутренний накопитель и модули связи. И как компьютер обрастает новыми технологиями и стандартами, автомагнитолы также совершенствуются с каждым годом. Иногда та или иная аббревиатура ставит в тупик даже опытного пользователя и именно для таких ситуаций предназначен этот словарь.
В списке аббревиатур не будут указаны файловые системы, расширения файлов, типы аудио и видео кодеков, прочие программные профили и протоколы. Каждая автомагнитола поддерживает десятки видов таких инструкций, названия которых не требуют особого внимания. По профилям Bluetooth хорошо написано здесь.
Интерфейсы подключения
DIN — Deutsche Industrienorm. Стандартизированное посадочное место для головных аудио устройств в салоне автомобиля. Названа в честь института стандартизации. 1 DIN имеет размеры панели 180 x 50 мм, 2 DIN в два раза больше по высоте — 180 x 100 мм. Как правило, 1 DIN модели из-за ограничений по размеру имеют упрощенный дисплей, тогда как 2DIN магнитолы имеют полноценные дисплеи 6-7 дюймов. Но встречаются и модели с выдвигающимся экраном, занимающим 1 DIN разъем.
ISO 10487— International Organization for Standardization. Назван наименованием организации, которая стандартизировала параметр разъема. Если понятно, что относится к подключению автомагнитолы, то номер не упоминается. ISO — это евростандарт подключения головного устройства к внутренней проводке автомобиля. Включает в себя передачу аудиосигнала колонкам, питания к аккумулятору и другие служебные назначения.
Штекер представляет собой два раздельных или скрепленных вместе коннектора A и B секции по 8 контактов, которые отличаются друг от друга «ключом» не дающим перепутать ориентацию при подключении. Разные марки автомобилей могут быть с абсолютно разными разъемами для подключения, поэтому существует большое количество переходников с евро ISO на иные. Пример подключения магнитолы можно посмотреть здесь.
RCA — аналоговый разъем передачи данных. Часто можно встретить названия «тюльпан» или «колокольчик». Чаще всего в аудиосистеме автомобиля используется в качестве передачи звука от головного устройства к усилителю. Может использоваться как один разъем в одном канале, так и восемь для полноценного объемного звучания. RCA также позволяет передавать изображение на экран монитора, оснащенного таким разъемом. Встречается возможность подсоединения внешней камеры. В этом случае разъем может маркироваться как AV-IN.
SWC — Steering Wheel Control. Такой аббревиатурой обозначается провод от автомагнитолы для подсоединения пульта управления на руле автомобиля. Причем это может быть как штатный мультируль, так и отдельно приобретаемое устройство. Такое управление автомагнитолой значительно удобней традиционного и не отвлекает от дороги.
AUX — аудио порт для подключения внешних устройств. Представляет собой 3,5 мм jack. Как правило, находится на передней панели автомагнитолы. Позволяет подключить внешнее аудио устройство, которое будет передавать звук на колонки автомобиля. В большинстве случаев это может быть телефон или MP3 плеер. Также можно встретить и AUX-OUT для передачи аудиосигнала на сторонние наушники или динамики.
DVR — Digital Video Recorder. В рамках тематики, это разъем на магнитоле, который позволяет подключить видеорегистратор к головному устройству. Среди проводов также можно встретить маркировку DVR-IR — это питание подсветки камеры.
Радиотехнологии
RDS — Radio Data System. Протокол передачи дополнительной информации к FM каналу. Самые простые примеры работы RDS — отображение на магнитоле строки с названием станции, погоды и проигрываемой на данный момент песней. Причем, согласно новому протоколу RDS2 2015 года, можно передавать с радио эфиром HTML/CSS шаблоны, и даже графический логотип станции.
PTY — Program type. Является программной составляющей RDS, которая показывает информацию о типе вещания или о музыкальном стиле радио. Например, PTY позволяет найти среди доступных частот музыку в стиле рок или новости. Разумеется, чтобы функция работала необходимо, чтобы станция передавала информацию по такому протоколу.
TA/TP — Traffic Announcement/Traffic Programm. Часть системы RDS, которая оповещает водителя о состоянии дорог. Когда радиостанция включает такого рода оповещения, то автомагнитола повышает громкость эфира, чтобы слушатель не пропустил важные объявления. Причем некоторые современные модели магнитол записывают TA оповещения в неактивном состоянии и проигрывают их по требованию. TP функция же в свою очередь помогает найти радиостанцию, поддерживающую данные оповещения.
AF — Alternative frequencies. Список дополнительных частот радиоканала, на которые автоматически перенастраивается радиоприемник, когда оригинальный сигнал становится слишком слабым. Данные передаются через RDS и не требуют от водителя никаких дополнительных действий.
AST — Automatic Store Tuning. Система автоматически найдет самые мощные радиостанции в округе и назначит им соответствующие номера в памяти. В зависимости от модели автомагнитолы количество станций может варьироваться.
Прочие сокращения
DSP — Digital Signal Processor. Цифровой сигнальный процессор для обработки звука. Поток данных обрабатывается в DSP с учетом настроек эквалайзера, задержек каждой конкретной колонки, громкости. Затем сигнал преобразуется в аналоговый и передается на колонки. В итоге звук аудиосистемы с DSP отличается в лучшую сторону.
ATT — Attenuate. Автоматическое приглушение звука автомагнитолы при поступлении звонка. Функция работает как с подключенным по Bluetooth смартфоном автоматически, так и выводится на отдельную кнопку для ручного управления.
SPD VOL — Speed-depend volume control. Функция увеличения громкости магнитолы при повышении скорости движения автомобиля. Интеллектуальная система компенсирует шум при нарастании скорости повышением громкости. Параметр компенсации регулируется вручную.
DTA — Digital Time Alignment. Настройка запаздывания колонок в современных аудиосистемах. Позволяет выровнять время прохождения звукового сигнала до слушателя, чтобы музыка достигала ушей одновременно. Встречаются как ручные установки, так и предустановленные варианты для водителя, или например, для правого заднего пассажира.
Заключение
У каждого производителя автомагнитол есть дополнительно свой перечень кнопок и функции, которые сокращены в названии. Это могут быть например:
Таких разновидностей сокращений огромное количество и часто они интуитивно понятны. В случае, если сокращение не общепринятое и неявное, то на помощь придет оригинальная инструкция к автомагнитоле. Если она утеряна, то можно найти ее в электронном варианте на сайте производителя.
