Средства аппаратного мониторинга в составе современных компьютеров

Производительность компьютеров, к чему уже давно все привыкли, постоянно растет. Вместе с тем становиться все более сложным и оборудование внутри системных блоков, растет интеграция элементов, повышается энергопотребление составляющих устройств, и как производная – тепловыделение современных систем. Если еще не так давно с потребностями ПК вполне справлялся 150-200 ВА блок питания, то сегодня стандартом стала мощность порядка 250-300 ВА, – тенденция возрастания налицо. Еще лучше заметно прибавка мощности средств вентиляции типичного ПК. В свое время с задачей охлаждения справлялся один лишь маленький и тихий кулерок, о характеристиках которого не особо-то задумывались. Сейчас же это устройство сильно прибавило в размерах, весе, сложности конструкции, оборотах вентилятора, цене, но самое главное, – возросла его значимость. Этот элемент стал исключительно важен для жизни системы. Теперь уже редкий компьютерный журнал не публиковал на своих страницах серьезнейшего обзора средств охлаждения современных CPU, и популярность этой темы, по видимому, растет. Впрочем, к средствам охлаждения процессоров уже давно добавились вентиляторы для видеокарт, системных блоков, карманов и винчестеров, которыми уже сполна завалены даже самые посредственные магазины компьютерной техники. Взгляните на корпуса системных блоков. Вместо того, что бы уменьшаться в размерах, как на то надеялись и еще продолжают надеяться пользователи-эстеты, они наоборот – все прибавляют в объеме. Вместо двух пятидюймовых отсека сегодня уже вовсю предлагаются корпуса с четырьмя. Кроме того, шасси обрастают посадочными местами под дополнительные вентиляторы. Неспроста все это…

Пара оптических приводов CD-ROM и CD-RW уже вошла как бы в моду. Добавьте сюда возможный второй винчестер или резервный в кармане, и вы получите почти-что типичный ПК, а не то, что бы монстр какого ни-будь компьютерного фаната. Когда все это дело начинает работать разом, то к стенке спереди блока бывает страшновато прикасаться. Сколько все это потребляет электроэнергии, и как там внутри при такой температуре выдерживают все те многочисленные и высокоинтегрированные чипы – просто подумать страшно.

Проблема назревала давно. Проблема надежности. С ростом количества элементов любой системы, теоретически ее безотказность в целом снижается. Полупроводниковая техника крайне отрицательно реагирует на повышение температуры, а температурный режим, надо признать, имеет стойкую тенденцию к ухудшению. Кроме того, не только одни полупроводниковые элементы чувствительны к температуре, всякий материал имеющий температурный коэффициент расширения отличный от нуля деформируется при изменении окружающей температуры. Последнее очень критично для прецизионной конструкции винчестеров, чья основа – это чистая механика. Энергопотребление компьютера – величина, в общем-то, изменяющаяся динамически, зависящая от количества задействованных устройств и режима их работы. Каково ее максимально возможное значение в конкретном случае, – понятие в большей мере гипотетическое и трудно предсказуемое. К столь же иллюзорной характеристике, наверное, надо относить и мощность промаркированную на большинстве дешевых БП, каково ее истинное значение вряд ли кто либо узнает без серьезных исследований. Когда же энергопотребление системы не может быть удовлетворено мощностью БП, а такое случается все чаще и чаще, стабилизированное напряжение сначала плавно падает, потом пропадает вообще. Не говоря уже о надежности и долговечности самих БП в подобных режимах.

Производители оборудования для компьютерной техники начали задумываться об автономном контроле состояния оборудования уже давно. Для этих целей разрабатываются и внедряются специальные средства аппаратного мониторинга, призванные отслеживать многие критичные параметры. В случае опасности предусмотрена возможность предупреждения, отключения компьютера или же изменения режима работы некоторых устройств. Другое дело, пользуются пользователи возможностями аппаратного мониторинга или нет. Но, тем не менее, они присутствуют в комплектации большинства современных компьютеров, могут быть востребованы и задействованы в случае необходимости.

Средства контроля температуры CPU

Процессору уделяется особое внимание, это не только главный вычислительный узел компьютера, но обычно и самое горячее устройство в его составе, чья работоспособность неразрывно связана с обеспечением нормального температурного режима. При превышении температуры резко повышается вероятность ошибок в работе CPU, при ее дальнейшем росте процессор останавливается, в наихудшем случае выходит со строя навсегда. Энергопотребление и тепловыделение современных процессоров сильно возросло, поэтому контроль температуры с некоторых пор стал первостепенной задачей.

Сначала на материнских платах стали располагать внешние термодатчики, которые могут измерять температуру снаружи процессора или его радиатора. Многие выпускаемые сейчас платы обладают только такой возможностью контроля температуры процессора. Наружные термодатчики отличаются разными вариантами исполнения. Часто внутри Socket’a можно увидеть гибкий «лепесток» силами собственной упругости поджимаемый к обратной стороне процессора. Такой вариант удобен, надо лишь следить, чтобы термистор плотно прижимался всей плоскостью кончика обязательно в центре процессора. Термодатчиком может быть и деталька, стоящая на тонких металлических ножках внутри разъема. У такого варианта несколько хуже упругость и контакт прилегания. В третьем случае внутри Socket’a ничего не видно, датчик находится под разъемом, напаянный на широкой дорожке платы. В данном случае датчик имеет тепловой контакт с ножками процессора. Медные, позолоченные выводы обеспечивают хороший отвод тепла, поэтому и являются точкой снятия температуры. В некоторых случаях для измерения температуры применяются внешние термодатчики, расположенные на гибком проводе. Это было характерно для слотовых моделей. Термодатчик на гибком проводе обычно крепиться к радиатору процессора, что не очень эффективно. Но в некоторых случаях, если сенсор снабжен особенно тонкими проводами, его можно приклеить скотчем к дну процессора, что может являться наилучшим вариантом для внешнего термоконтроля (рис.1).

Однако показания термистора снаружи никогда не соответствует реальному нагреву ядра, обычно его разница 5…150С. При медленном нагреве, это лишь пол беды – можно ввести поправку. Хуже то, что при резком нагреве ядра, внешний датчик никогда не реагирует вовремя, – внешний корпус всегда нагревается дольше. Нагрев ядра может уже достигнуть критического состояния, а наружный корпус лишь только начнет набирать температуру. Система мониторинга не успеет вовремя предотвратить катастрофу. Что особенно критично для новых мощных и горячих процессоров с «голым» ядром.

Компания Intel, начиная с Pentium II, стала монтировать внутри ядра термодиод. Инертность такого датчика гораздо меньше наружного, он нагревается почти-что одновременно с ядром. Кроме того, отдельно была задействована аналоговая система аварийного отключения процессора при нагреве выше 1250С. Однако и термодиод внутри ядра оказался не лишен недостатков. Контролируется он цифровой системой мониторинга с дискретным временем пересчета температуры. И оказалось, что при дальнейшем росте мощности процессоров цифровая система контроля опять же перестала поспевать отслеживать температуру датчика при резком нагреве. Скорость нагрева внутри ядра Pentium IV и Athlon XP может достигать огромных значений – 30…500С/сек. В тоже время цифровая система мониторинга считывает температуру через определенные промежутки времени, которые обычно составляют десятые доли секунды и не могут быть меньше. За время между пересчетами температура ядра может подскочить на 100С и более градусов.

В особенно тяжелых случаях, например, при включении процессора с голым ядром – без радиатора, цифровая система мониторинга попросту не успеет отслеживать нарастание температуры. В конечном итоге процессор часто выходит со строя.

Поэтому инженерами Intel для Pentium IV была разработана дополнительная аналоговая система контроля Thermal Monitor, с отдельным датчиком (рис.2), которая не привязана к дискретным пересчетам и действует постоянно. Thermal Monitor, когда температура поднимается выше 850С (выдается сигнал PROCHOT#), задействует механизм модуляции тактовой частоты: то есть циклическое включение/отключение процессора без его полной остановки (рис.3). Производительность падает, но задачи продолжают выполнятся, – это равносильно понижению тактовой частоты, а значит энергопотребления и температуры. При падении температуры ниже порогового уровня, процессор включается на полную частоту.

Процессоры AMD получили термодиод внутри ядра начиная с моделей Athlon XP и Duron Morgan. Аналоговой системы аварийного отключения внутри ядра не предусмотрено. Температура термодиода может контролироваться цифровой системой мониторинга с тем же ограниченным временем пересчета. Именно по этой причине Athlon XP включенный без радиатора чаще всего сгорает сразу – цифровая система мониторинга не успевает среагировать на столь быстрый нагрев. Правда, инженеры AMD испытали в связке со стандартным внутренним термодатчиком внешнюю аналоговую схему аварийного отключения, быстродействие которой в несколько раз выше. С аналоговой системой контроля процессор успевает отключиться при любых обстоятельствах. Однако реализация в рабочем оборудовании такой системы мониторинга полностью зависит от производителей материнских плат, которые пока не спешат внедрять что либо подобное. Мало того, значительная часть материнских плат Socket A не включает в свой состав даже цифровой системы мониторинга способной взаимодействовать в внутренним термодатчиком процессора. Производители часто ограничиваются установкой старого внешнего термистора, со всеми его недостатками.

Цифровая система мониторинга в связке с термодатчиком внутри ядра в случае аварийной ситуации может показать свою эффективность лишь при присутствии металлического радиатора на ядре для любого процессора. Впрочем, при наличии радиатора со своевременным аварийным отключением справляются и внешние датчики температуры. Это рассчитано на случай остановки вентилятора кулера или других возможных причин перегрева процессора. В случае слетевшего с крепления радиатора, такая температурная диагностика для мощных процессоров, скорее всего, окажется бесполезной. Хотя, много ли кто видел оторвавшихся от Socket’a радиаторов?

Средства мониторинга материнской платы

Но все же основная тяжесть в обеспечении эффективными средствами аппаратного мониторинга лежит на материнской плате компьютера. Именно средствами материнской платы обрабатываются сигналы внутреннего или наружного датчиков температуры процессора и принимаются соответствующие решения. Кроме того, в набор средств мониторинга современных МВ входит еще целый ряд дополнительных средств: дополнительные датчики температуры (чипсета и наружного воздуха), датчики оборотов нескольких вентиляторов, средства мониторинга бортовых напряжений БП и батарейки. В обязанности оснащения материнской платы также входит задача отслеживать критичные уровни измеряемых величин, на уровне BIOS или аппаратной части, и задействовать спасительные механизмы в случае их превышения. Естественно, далеко не все выпускаемые сегодня материнские платы поддерживают богатые возможности аппаратного мониторинга, все зависит от конкретного производителя. Самая дешевая продукция малоизвестных фирм обычно обладает лишь минимальным набором подобных средств, с не самым эффективным механизмом их реализации.

В качестве примера возможностей специальных микросхем аппаратного мониторинга можно привести характеристики популярного чипа W83782D производства Winbond со встроенным 8-ми разрядным АЦП (рис.4). Имеет 3 входа для контроля температуры, где датчиками могут выступать термисторы, а так же термодиоды – внутренние датчики процессоров (рис.5). Точность измерения температуры ±30С в диапазоне (-40…1200С). Для контроля напряжений предусмотрено 9 входов.

Источник

Обзор и тестирование материнской платы ASUS Z97-A (страница 2)

Для деления шестнадцати процессорных линий PCI-Express на два слота применены четыре микросхемы-свитча ASMedia ASM1480:

реклама

Для реализации поддержки PCI используется контроллер ASMedia ASM1083:

В отличие от продукции ITE, контроллеры ASMedia характеризируются меньшим числом проблем совместимости, так что применение контроллера производства именно ASMedia – это плюс.

Порты SATA расположились у правого края материнской платы:

Интересно, что, несмотря на изменение конфигурации с приходом интерфейса SATA Express, от Z87-A перекочевало и расположение разъемов SATA: два порта объединены в колодку, остальные идут в ряд поодиночке. Линейная компоновка большинства разъемов вместо сдвоенной хороша при подключении нескольких устройств SATA: в последнем случае для снятия «нижнего» шлейфа нужно отсоединять и «верхний», а при линейной компоновке все порты легкодоступны.

Что касается портов, то они полностью задействуют возможности набора системной логики – шесть разъемов SATA 6 Гбит/с и интерфейс SATA Express, совмещенный с двумя портами SATA.

На материнской плате распаян разъем PCI-e M.2, использующий ресурсы двух линий PCI-Express:

К сожалению, на шину PCI-Express набора системной логики нагрузка все увеличивается, в то время как ресурсы чипсета остаются прежними, всего восемь линий. Итого, разъем PCI-e M.2 по умолчанию выключен, а при его включении станут недоступны два PCI-E X1 порта. И ведь ладно, когда линий PCI-Express не хватает на материнских платах верхнего ценового диапазона, увешанных интерфейсами типа Thunderbolt, с дополнительными контроллерами USB и SATA, с модулями Wi-Fi / Bluetooth. Нет, дефицит линий PCI-Express наблюдается уже на решениях среднего уровня, где и сторонних контроллеров толком нет.

реклама

Колодка для подключения корпусных портов USB 3.0 расположена чуть поодаль от портов SATA:

Она реализована силами набора системной логики. Помимо нее, четыре порта USB 3.0 расположены на I/O панели платы, сторонние контроллеры не используются.

Из дополнительных функций или особенностей платы можно отметить наличие переключателей режимов TPU и EPU:

Первый отвечает за выбор одного из двух режимов авторазгона платы, в то время как второй отвечает за включение режима пониженного энергопотребления.

В нижней части платы нашлось место для кнопки включения системы:

Конечно, она небольшая и неудобная, но лучше такая, чем вовсе ничего.

Звуковой контроллер, согласно последней моде, накрыт отдельным кожухом:

К сожалению, под ним скрывается бюджетный аудиокодек – Realtek ALC892. В качестве усилителя для наушников применен Texas Instruments R4580I.

В качестве сетевого контроллера используется Intel I218-V:

У предшественницы был установлен более дешевый Realtek 8111GR, так что улучшения в этом аспекте не могут не радовать.

реклама

В качестве Multi-IO используется микросхема Nuvoton NCT6791D:

На задней панели ASUS Z97-A расположены:

Конфигурация I/O панели в целом напоминает предшественницу – Z87-A, разве что вместо Mini DisplayPort используется полноразмерная версия интерфейса и стало на один аудиоразъем меньше. К неприятным особенностям панели можно отнести малое количество портов USB, все же шесть это мало.

реклама

Фотография ASUS Z97-A, позволяющая оценить высоту компонентов:

Источник

Обзор и тестирование материнской платы ASUS TUF Z270 Mark 1 (страница 5)

Система мониторинга

Материнские платы серии TUF отличаются от других прежде всего сумасшедшим набором возможностей по охлаждению, контролю и настройке вентиляторов.

реклама

Десять коннекторов для вентиляторов тому подтверждение. Каждый способен работать в двух режимах: DC и PWM, то есть поддерживают подключения 3 pin и 4 pin. К ним добавлены вспомогательные датчики температуры.

Один расположили рядом с коннектором питания платы, два других – ближе к нижней части. К сожалению, в комплекте поставки датчики не прилагаются, и это, на мой взгляд, большое упущение. Наделить возможностью и забыть о такой мелочи… Помимо датчиков ASUS оставила опцию в виде расширения количества вентиляторов. EXT_FAN – это разъем для подключения дочерней платы, рассчитанной на три вентилятора.

В сумме герой обзора обладает тринадцатью разъемами (с дочерней платой) и тремя внешними датчиками температуры. Но и это еще не все!

Девять встроенных датчиков температуры разбросаны по всей поверхности печатной платы. Прибавьте сюда три внешних датчика и возможность подключить еще три датчика через дочернюю плату. Итого на материнской плате может быть размещено до пятнадцати температурных датчиков.

Возможности — это хорошо, но не менее важно удобство настройки, и для этого у ASUS есть двойное решение. Первый вариант – простой, в настройках BIOS вы либо сами, либо в автоматическом режиме подстраиваете работу вентиляторов. Давайте его рассмотрим.

Эта таблица поможет вам понять, где расположены настройки в меню BIOS.

реклама

На заглавной вкладке вы увидите основные параметры системы: температура процессора, внешних датчиков, обороты вентилятора процессора, пять корпусных вентиляторов и прочее. Внизу сосредоточены напряжения процессора, 3.3 В, 5 В, 12 В. Далее идут вкладки из основного меню.

В Thermal Radar Temperature сосредоточены параметры с двенадцати датчиков остальных компонентов, включая три внешних датчика.

В Q-Fan Configuration вкладок больше, а для автоматической настройки можно воспользоваться режимом Q-Fan Tuning. Плата сама протестирует возможности подключенных вентиляторов и создаст профили с оптимальными настройками. В ручном или полуручном режиме следует пройтись по вкладкам Chassis Fan(s) Configuration, Asst. Fan(s) Configuration и Ext. Fan(s) Configuration.

Настраивается по нескольким параметрам:

Источником может служить любой из датчиков:

Ручной профиль дает доступ к следующим настройкам:

Исходя из рекомендаций, данных в инструкции, максимальный ток для процессорного вентилятора не должен превышать 1 А.

Chassis Fan(s) Configuration

Раздел содержит настройки для шести вентиляторов, в том числе последний может быть задействован для подключения помпы СВО.

Chassis Fan 1, Chassis Fan 2, Chassis Fan 3:

Эти три вентилятора настраиваются подобно CPU, но с небольшими изменениями. Временной интервал увеличения или уменьшения оборотов увеличился до 204 секунд, в том числе вырос шаг ступени.

реклама

Chassis Fan 4, Chassis Fan 5:

Настройка четвертого и пятого вентиляторов имеет некоторые особенности. Убрана возможность выставить временные интервалы изменения оборотов, но добавлена опция Allow Fan Stop, позволяющая полностью отключать их, когда температура падает ниже заданного значения Chassis Fan Lower Temperature.

Для разъема HAMP есть некоторые ограничение. Данное подключение может быть использовано для потребителей выше 1 А, но при условии задействования соединения 4 pin. Если вы подключаете устройство по трехжильному кабелю и потребление будет больше 1 А, следует отключить функции Q-Fan. В остальном настройки полностью копируют параметры Chassis Fan 1, Chassis Fan 2, Chassis Fan 3.

реклама

Asst. Fan(s) Configuration.

Настройка ASST Fan вентиляторов имеет некоторые особенности. Убрана возможность выставить временные интервалы изменения оборотов, но добавлена опция Allow Fan Stop, позволяющая полностью отключать их, когда температура падает ниже заданного значения Chassis Fan Lower Temperature.

Ext. Fan(s) Configuration.

Настройка Extension Fan 1, Extension Fan 2, Extension Fan 3 вентиляторов имеет некоторые особенности. Убрана возможность выставить временные интервалы изменения оборотов, но добавлена опция Allow Fan Stop, позволяющая полностью отключать их, когда температура падает ниже заданного значения Chassis Fan Lower Temperature.

реклама

Настройка работы разъема для помпы СВО. К сожалению, привязать управление к чему-то иному кроме температуры процессора невозможно. Поэтому помпа все время будет брать для анализа его температуру. Зато можно выставить три контрольные точки.

Этот разъем обходится без настроек. Видимо, инженеры решили забыть про него и не добавлять пункт в BIOS, хотя мониторинг исправно сообщает о подключенном вентиляторе и выдает его характеристики. Возможно, он будет вынесен в Ai Suite 3, но и там его нет. В последний момент решено было его поискать по клавише F6 в BIOS, увы, там удалось лицезреть только двенадцать настроек для вентиляторов.

Источник

Обзор материнской платы Asus Sabertooth Z97 Mark 1

Не секрет, что у компании Asus самое большое количество поклонников, и во многом заслуга в этом у материнских плат известных серий ROG и TUF, будь то платформы на базе Intel или AMD. В очередном обзоре мы не будем рассматривать «игровую» (ROG) серию материнских плат, сегодня мы остановимся на надежности, так как серия плат Asus TUF (The Ultimate Force) ориентирована на сценарии работы, в которых требуются повышенная надежность и стабильность.

Эта статья представляет собой обзор того, что вы можете ожидать от материнской платы Asus Sabertooth (TUF) Z97 Mark 1,с высокой надежностью и эффективным охлаждением, для процессоров 4-го поколения Intel.

Упаковка, внешний вид и комплектация

Материнская плата Asus Sabertooth Z97 Mark 1 поставляется в коробке стандартных размеров, выполненная в привычном для серии TUF стиле.

Лицевая сторона коробки несет на себе очень мало информации: модель материнской платы, поддерживаемые технологии, изображение щита с надписью пяти летней гарантией производителя.

На обратной стороне упаковки приведено изображение материнской платы и перечислены основные технические характеристики. Дизайн упаковки практически не претерпел никаких изменений в сравнении с Asus Sabertooth Z87.

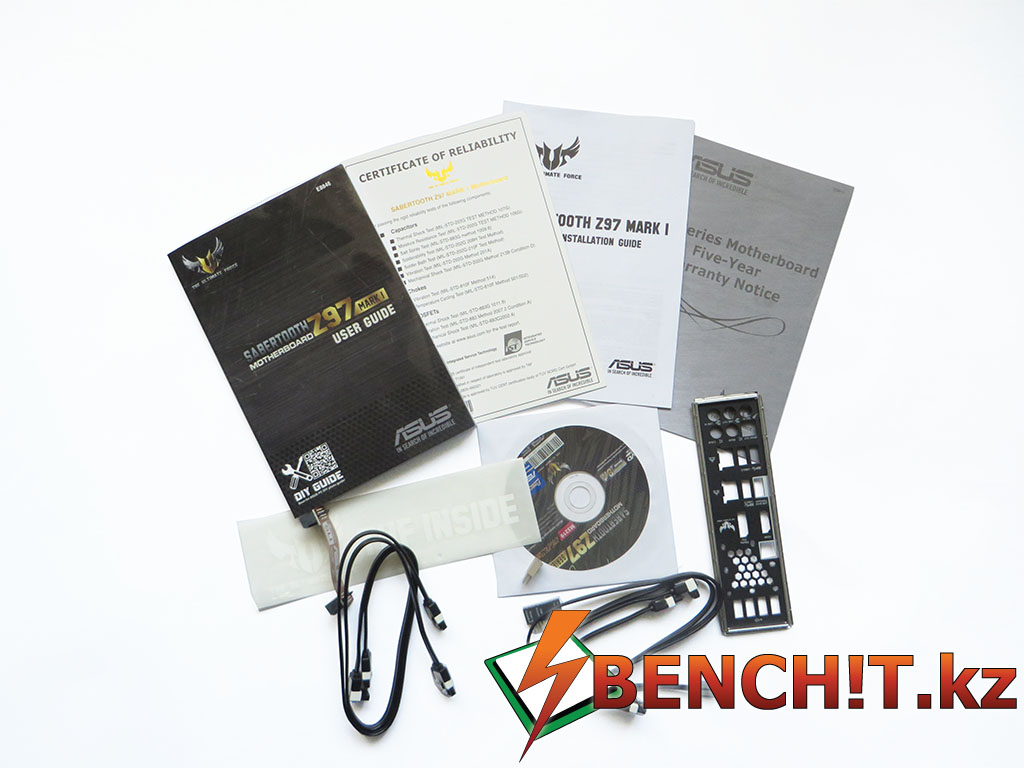

Комплект поставки Asus Sabertooth Z97 Mark1 можно поделить на две части. Первая часть комплекта уже привычна для всех пользователей: в нее входят документация, диск с драйверами, гарантийный талон и сертификат соответствия военным и промышленным стандартам, кабели SATA 6 Gb/s, а так же SLI-мостик.

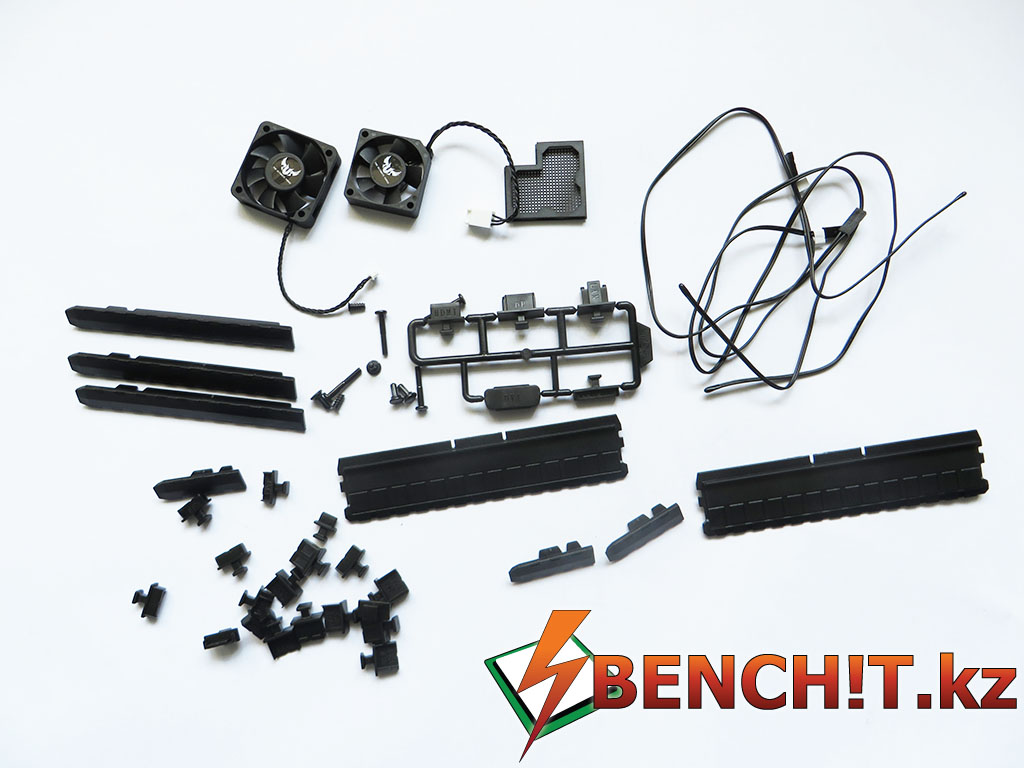

Вторая часть комплекта выглядит следующим образом:

Стоить заметить, компания Asus выпустила аналогичную материнскую плату, Sabertooth Z97 Mark 2, но без защитного кожуха и дополнительного комплекта поставки.

Дизайн и особенности платы

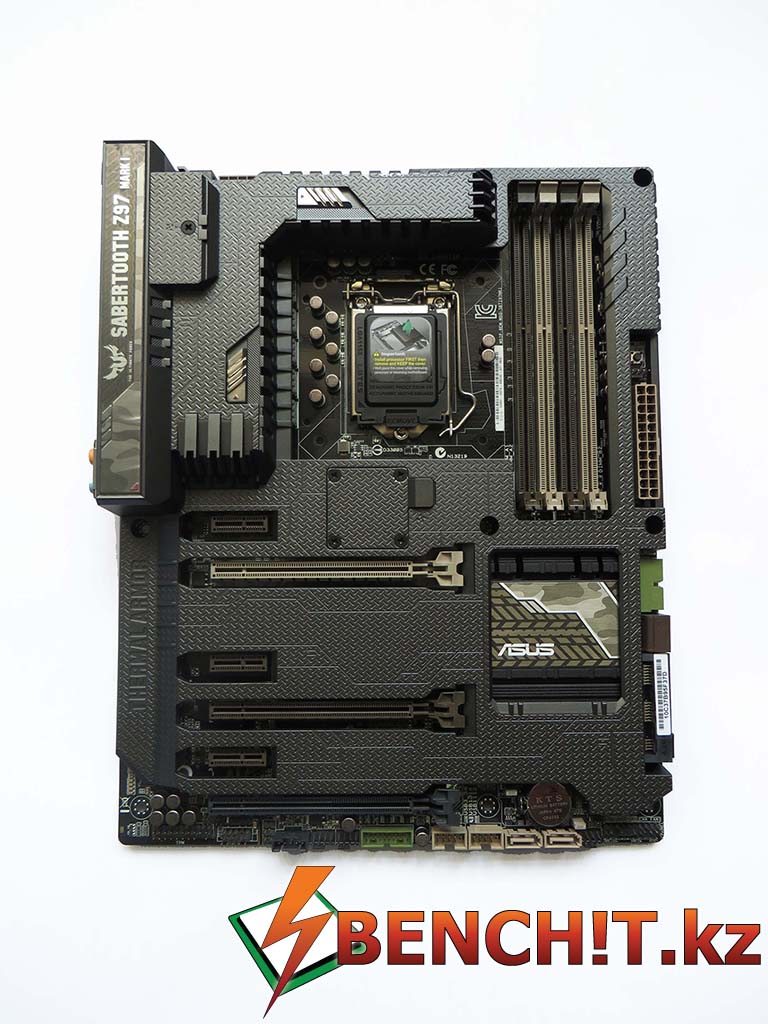

Asus Sabertooth Z97 Mark 1 сохранила уникальное сочетание оттенков цвета в камуфляжном стиле, что придает серии TUF особый military-стиль. Тепловая броня от Asus закрывает большую часть компонентов, хотя все порты и разъемы легкодоступны.

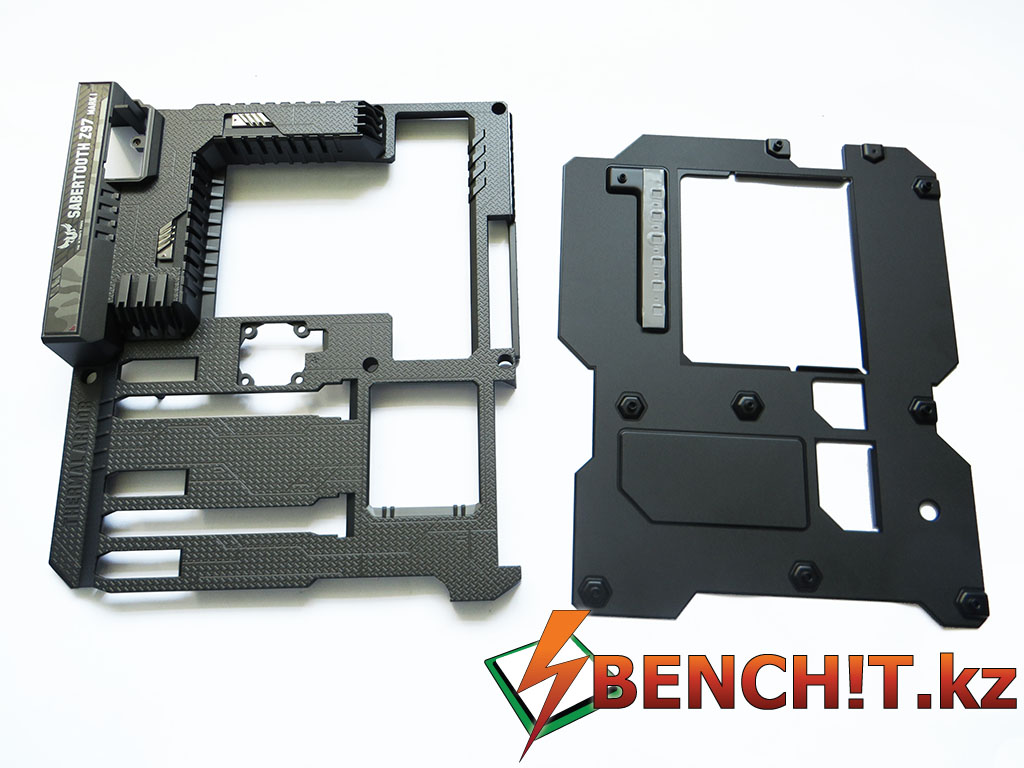

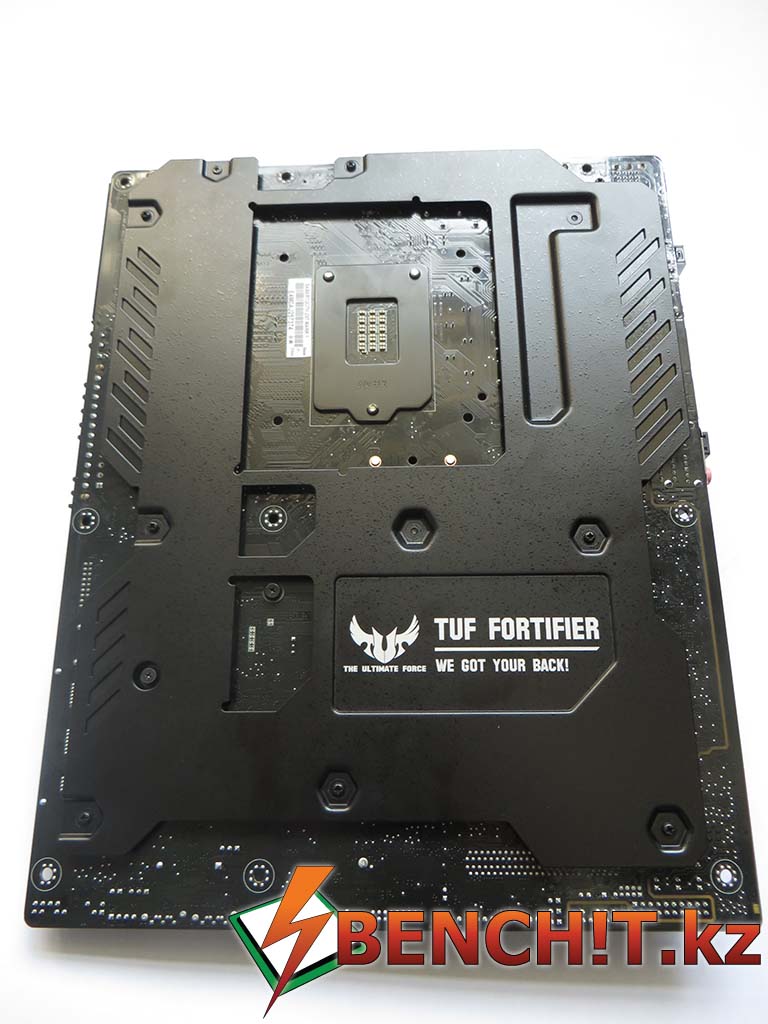

Бэкплэйт (TUF Fortifier) на обратной стороне Sabertooth Z97 Mark 1 увеличивает прочность на изгиб материнской платы, что позволяет без опаски устанавливать массивные системы охлаждения для процессора.

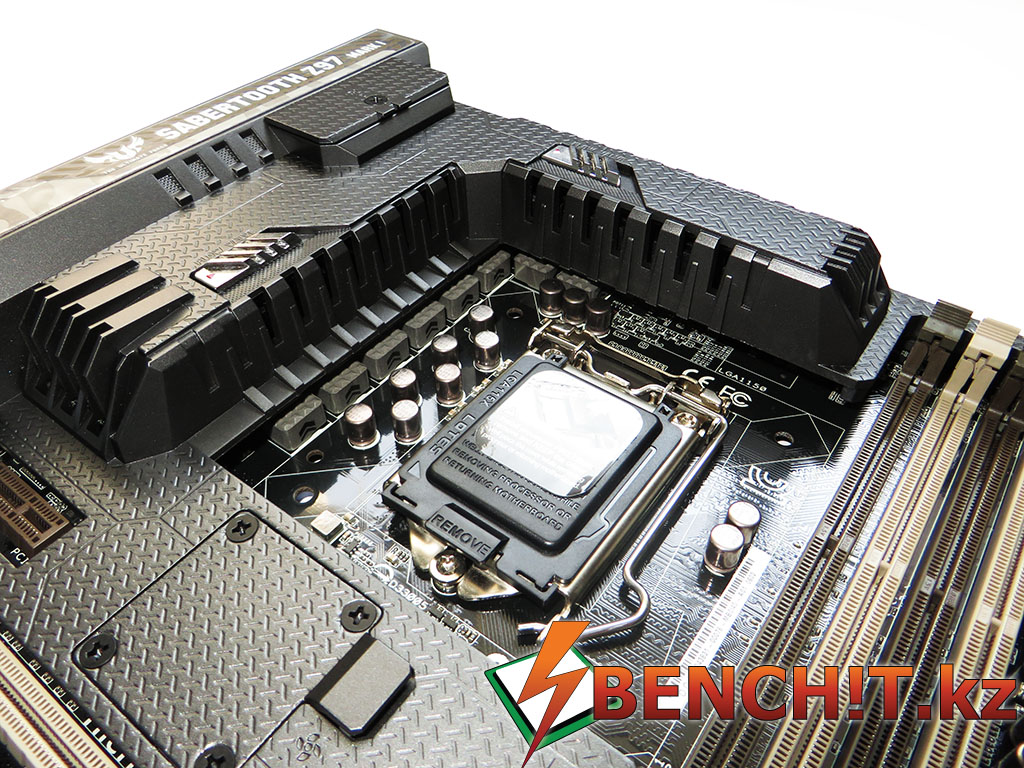

Одним из улучшений компании Asus является установка затворов на броне Thermal Armor, способствующих перенаправлению потока воздуха на нуждающиеся в нем элементы будь то радиатор VRM, или околосокетное пространство.

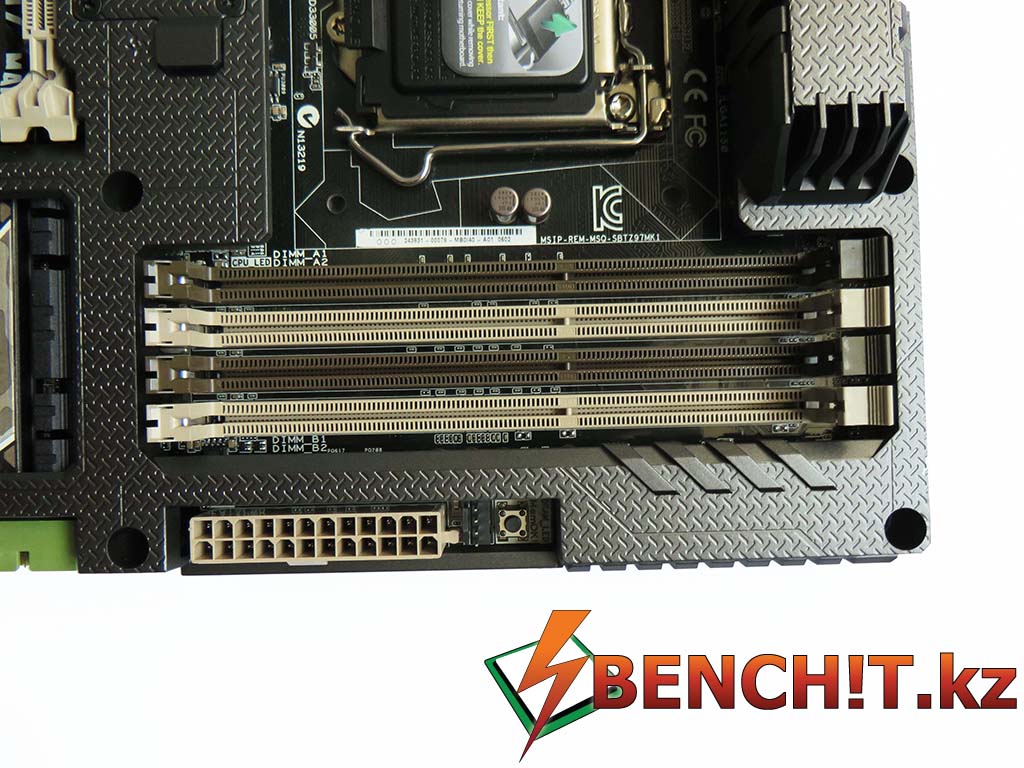

Для установки модулей памяти на плате распаяны 4 слота, работающие в двухканальном режиме и с максимальным поддерживаемым объемом 32 Гб оперативной памяти. Максимальная заявленная частота памяти составляет 1866 МГц, тем не менее в настройках Bios можно выставлять частоты памяти вплоть до 3200МГц.

Рядом со слотами памяти расположена кнопка «MemOk!», нажатие которой сбрасывает настройки памяти по умолчанию.

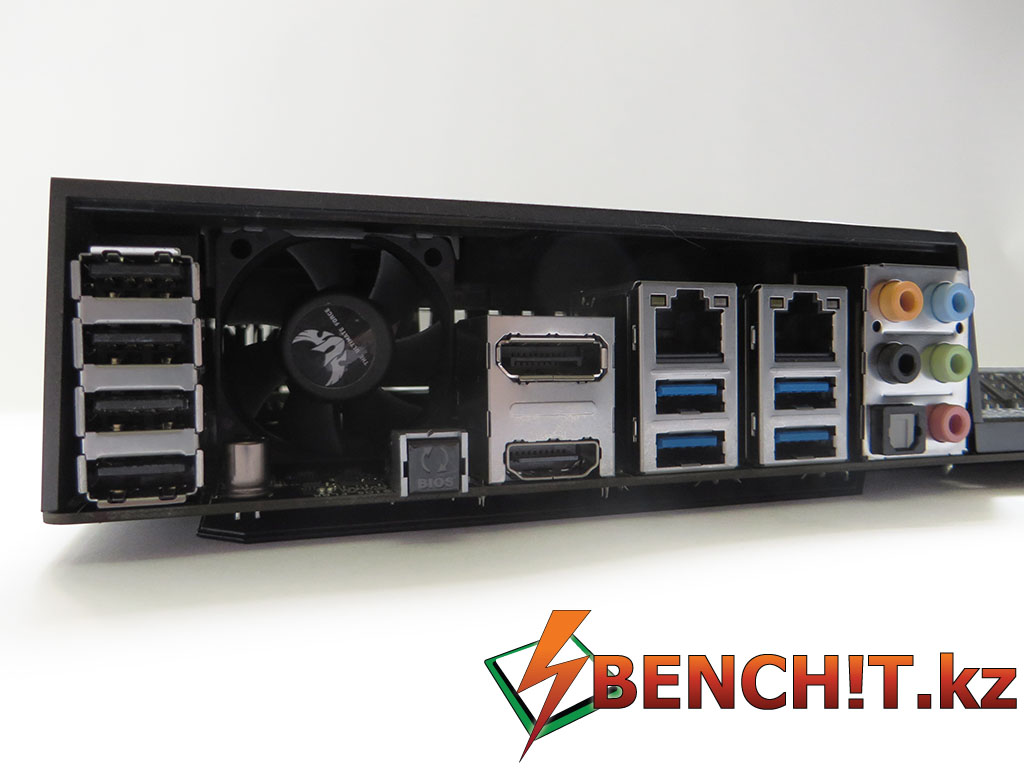

На панели ввода/вывода мы все так же можем заметить четыре порта USB 2.0 (черные) и столько же портов USB 3.0 (синие). Отказ компанией Asus от портов PS/2 на топовых материнских платах уже не удивляет, хотя многие фирмы все еще используют данный разъем. Присутствует оптический вход SPDIF и пять аудиоразъемов 3,5 jack, два гнезда Gigabit Ethernet 1000BASE-T, а так же кнопка сброса Bios’a. В качестве видеовыходов задействованы DisplayPort и HDMI порт.

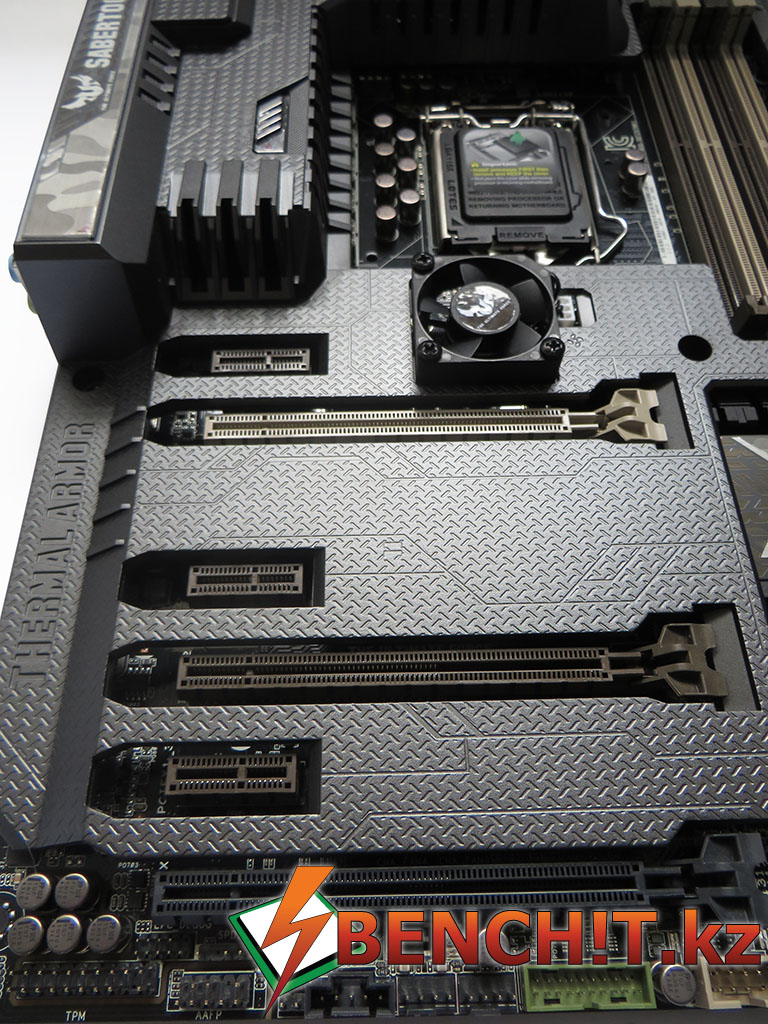

Для расширения функциональности материнской платы Asus Sabertooth Z97 в распоряжении имеются по три слота PCI Express x1 и PCI Express X16. Первые два слота PCI Express x16 3.0 делят 16 процессорных линий PCI Express, это означает, что они могут работать в режимах х8х8 или же х16х0. Третий же слот может работать как х1 или х4, причем в последнем случае два порта USB 3.0 на I/O панели будут отключены.

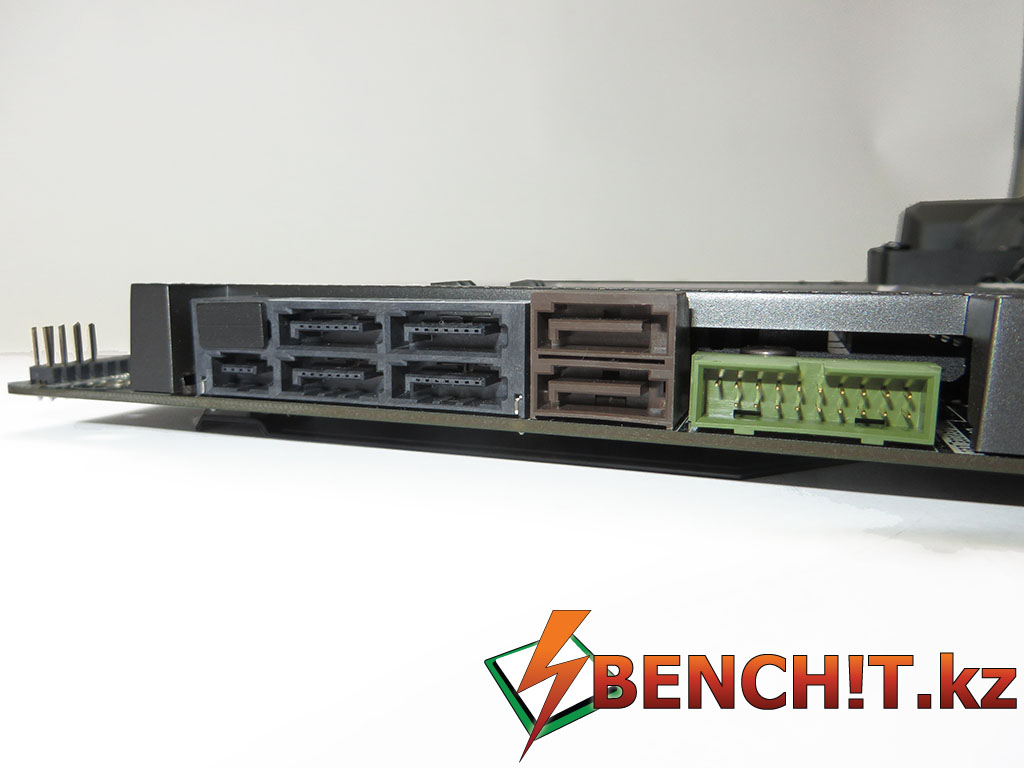

Компания Asus оснастила Sabertooth Z97 восемью портами SATA 6Гб/сек, а так же разъемом для подключения двух портов USB 3.0, например на передней панели корпуса. Одним из отличий Z97 от чипсета предыдущего поколения является порт SATA Express, который также имеется на данной плате.

Если снять защитный кожух, мы можем увидеть, как выглядит Asus Sabertooth mark 2 и более детально рассмотреть силовую часть материнской платы, которая имеет 8 фаз для процессора, за которые отвечает цифровой ШИМ-контролер DIGI+ VRM. Компания Asus применила новые дроссели «TUF Alloy Сhokes», которые имеют улучшенный температурный режим за счет увеличенной площади отвода тепла.

Осмотрев внешне всю материнскую плату, можно заметить отсутствие POST-индикатора и кнопок включения и перезагрузки. С одной стороны их не хватает, и они могли бы сыграть значимую роль в решении проблем связанных с невозможностью запустить систему, с другой стороны серия «TUF» предназначена для стабильной работы, которая предполагает более продолжительное время работы компьютера и менее частые запуски системы.

Методика тестирования

Материнские платы серии TUF позиционируют как продукт высокого качества для получения стабильной и непрерывной работы Вашего компьютера.

Один из важных критериев стабильности является температура. Не с проста в любом помещении с серверами стоят высокопроизводительные системы охлаждения, для поддержания оптимальной температуры комплектующих.

Забегая вперед расскажу, что у Asus Z97 Sabertooth Mark 1 c температурой проблем не возникло. Во время тестирования были задействованы все три термопары установленные на:

При тестировании была использована система водяного охлаждения для процессора, а так же два вентилятора присутствующие в комплекте с материнской платой Asus Z97 Sabertooth Mark1. Дополнительный комплект «карлсонов» не был установлен даже на обдув пространства около сокета, чтобы проверить справится ли стандартная система охлаждения. Температура в комнате находилась на отметке 30°C градусов.

Конфигурация стенда:

Процессор: Intel Core i7 4770k 3.5Ghz
Материнская плата: Asus z97 Sabertooth Mark 1
Оперативная память: Kingston HyperX Predator DDR3 2666MHz
Накопитель информации: SSD Kingston V300 120Gb
Видеокарта: Asus GTX 780 Ti DC 2
Блок питания: Cooler Master 1000w

UEFI BIOS

Компания Asus обновила UEFI BIOS для Sabertooth Mark 1, дабы предоставить пользователю более эффективный и технический стиль дизайна.

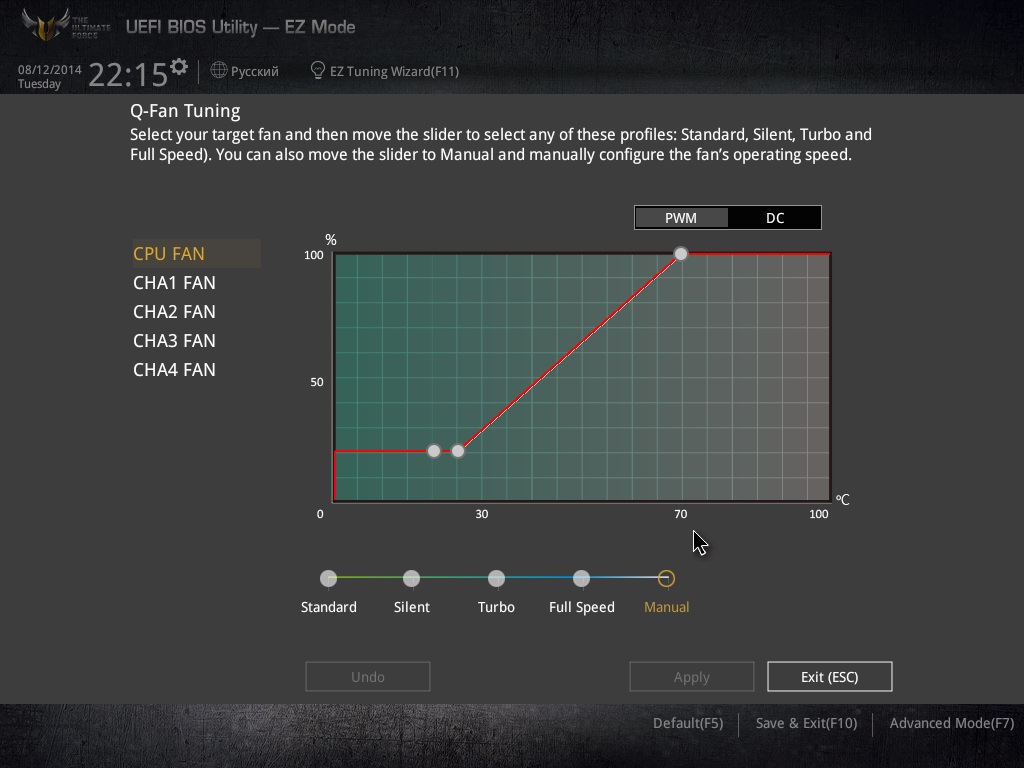

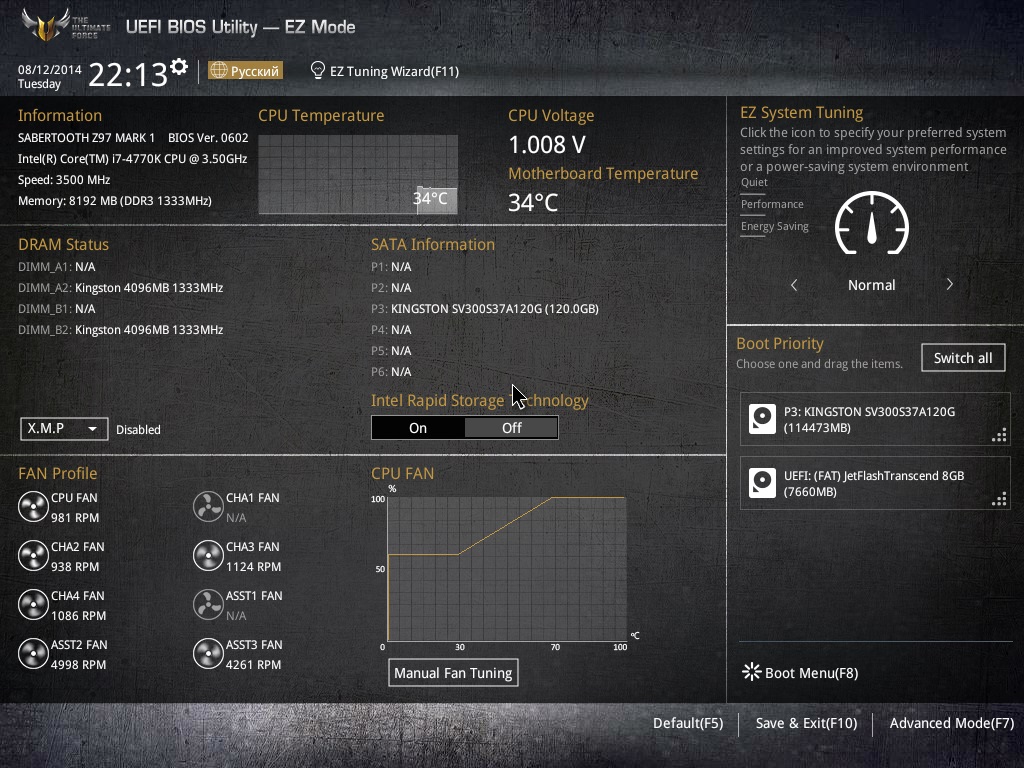

При первом входе в UEFI BIOS нашему взору предстает страница EZ Mode, где можно не только следить за состоянием системы, температурой и напряжением процессора, материнской платы, но и настроить скорость вращения установленных вентиляторов, а также непосредственно изменить приоритет загрузки и настройки системы под разными профилями.

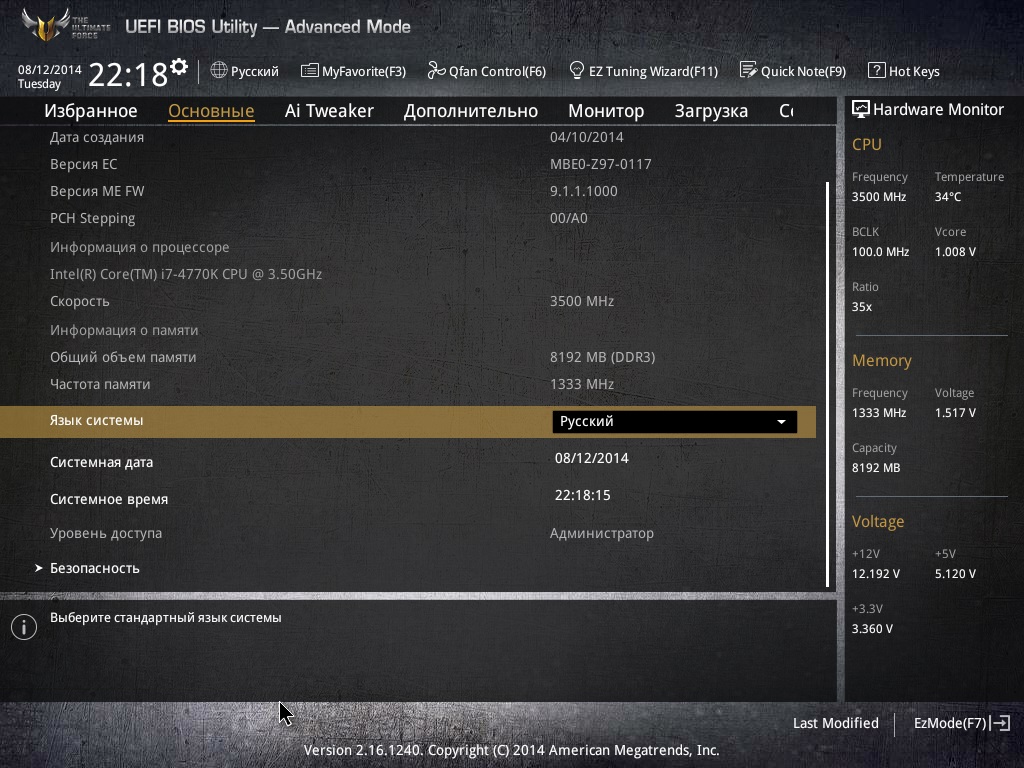

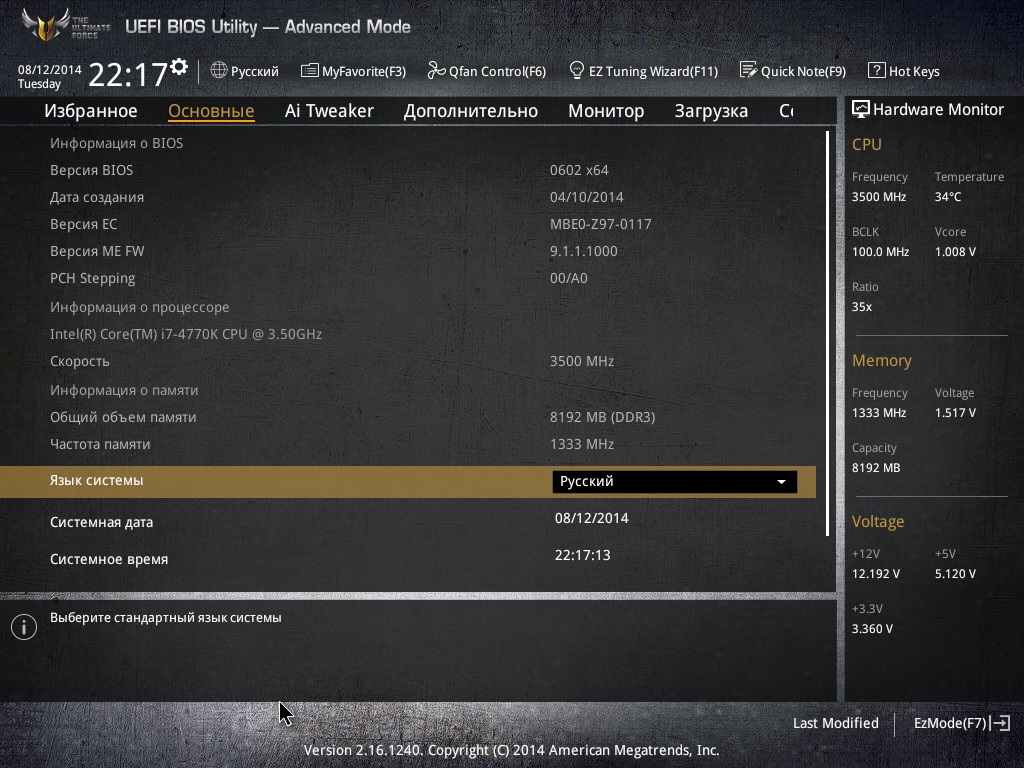

При нажатии клавиши F7 переходим в меню «Advanced Mode. Первая страница ничем не примечательна, кроме правой вкладки «Hardware Monitor», на ней указано текущее состояние системы, а именно частота, температура, напряжение подаваемое на процессор и оперативную память, а так же напряжения по линиям +3.3В, +5В +12В.

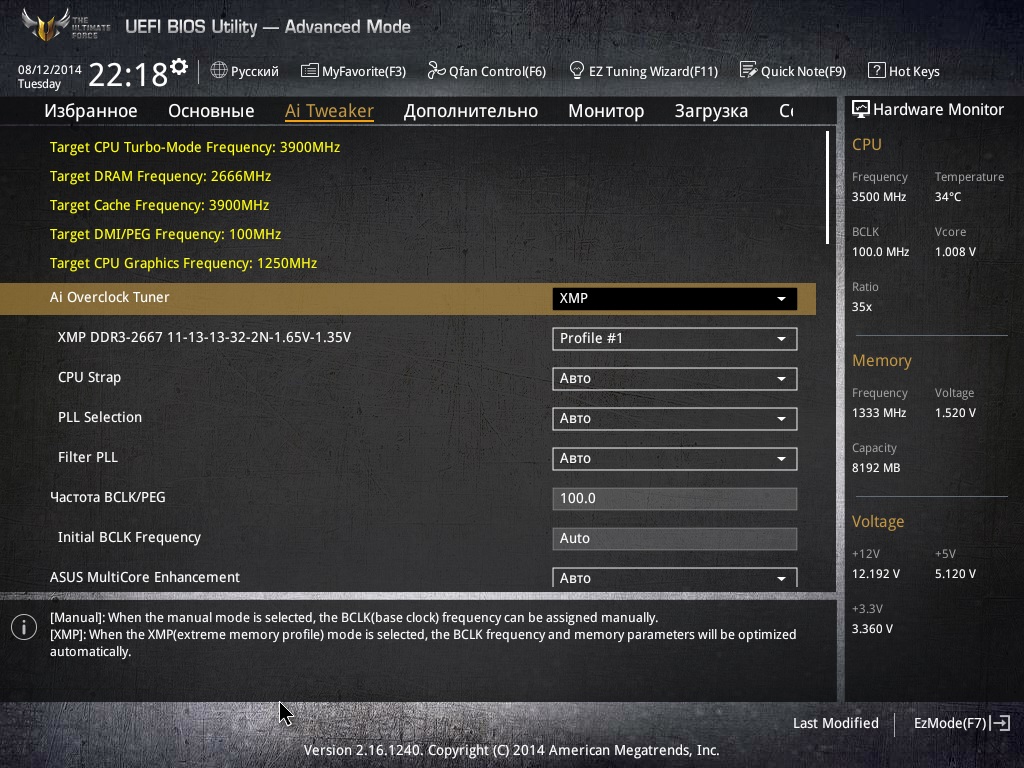

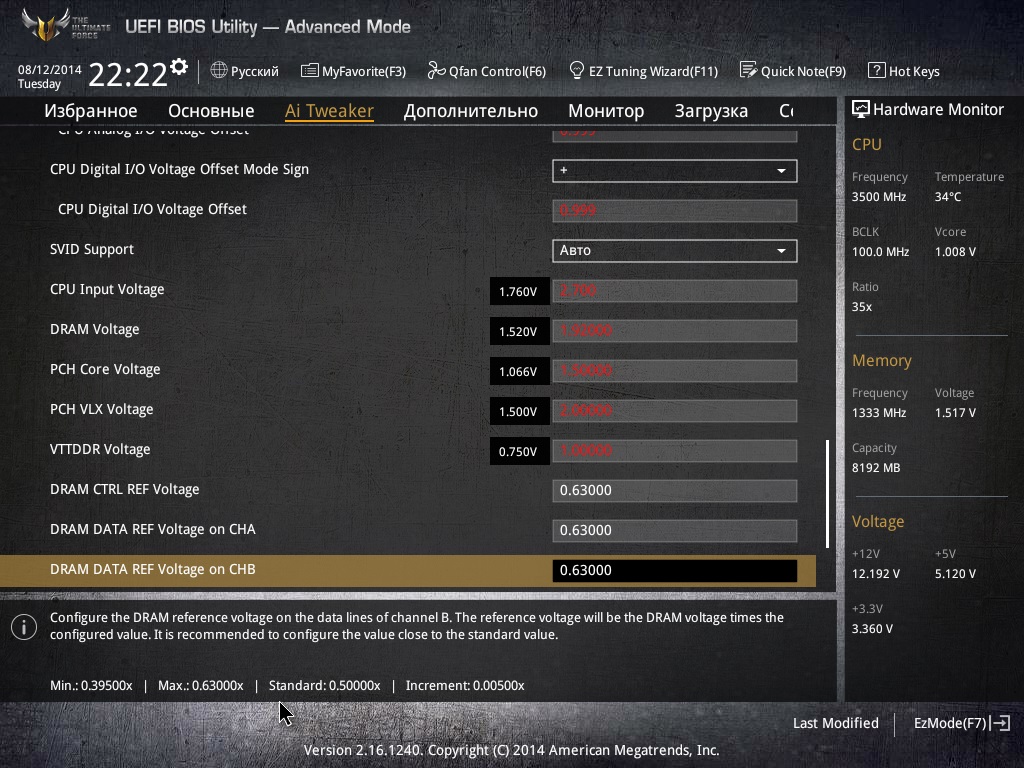

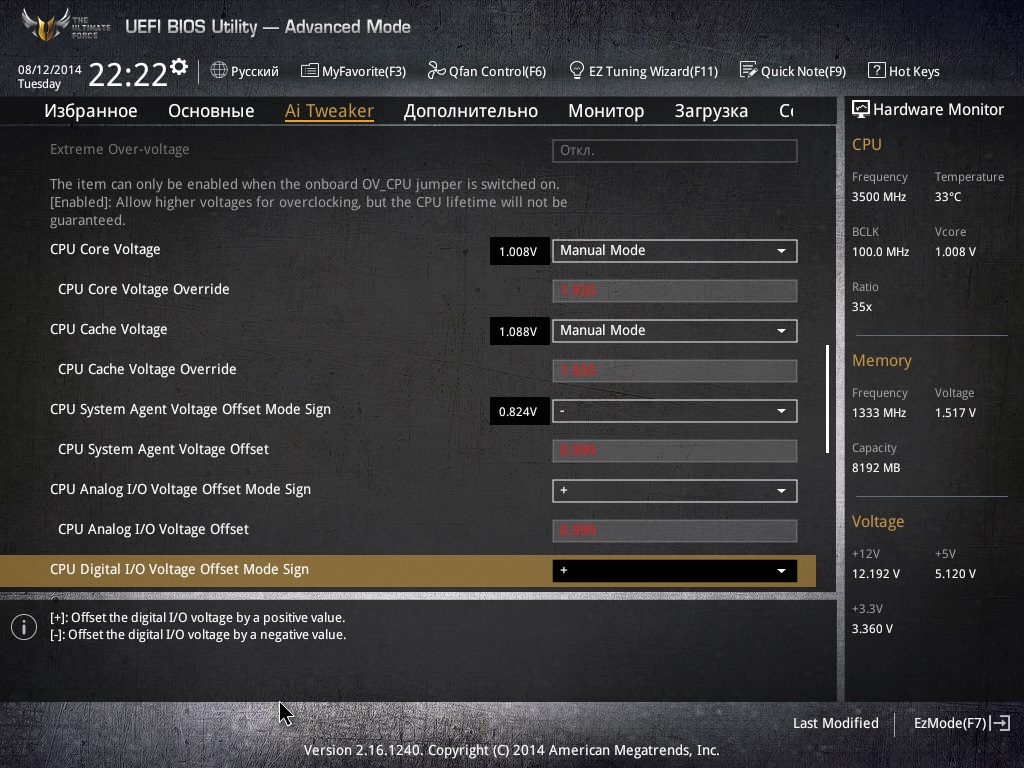

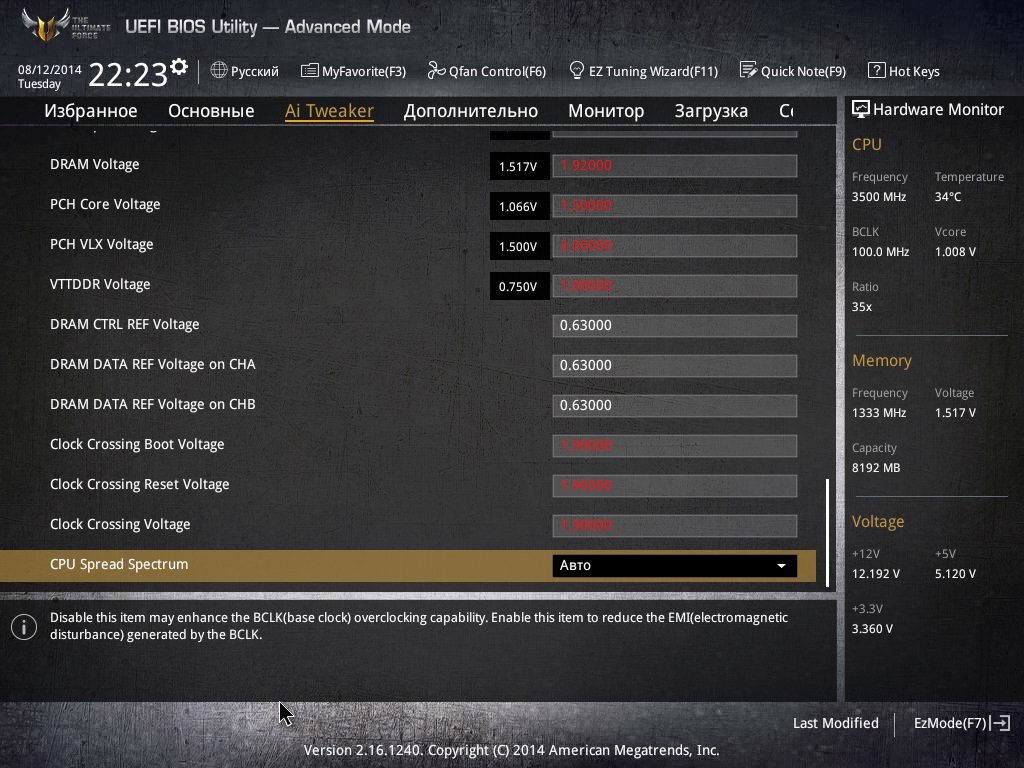

В меню «Ai Tweaker» находятся все возможные настройки для разгона процессора, которых должно хватить для хороших результатов.

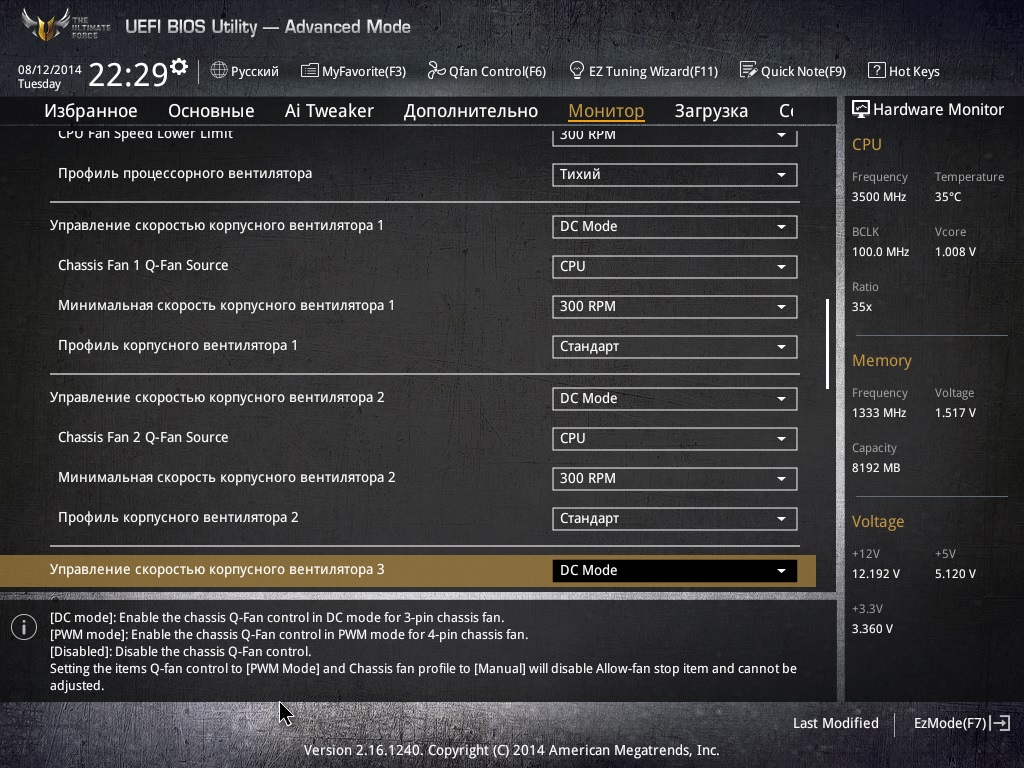

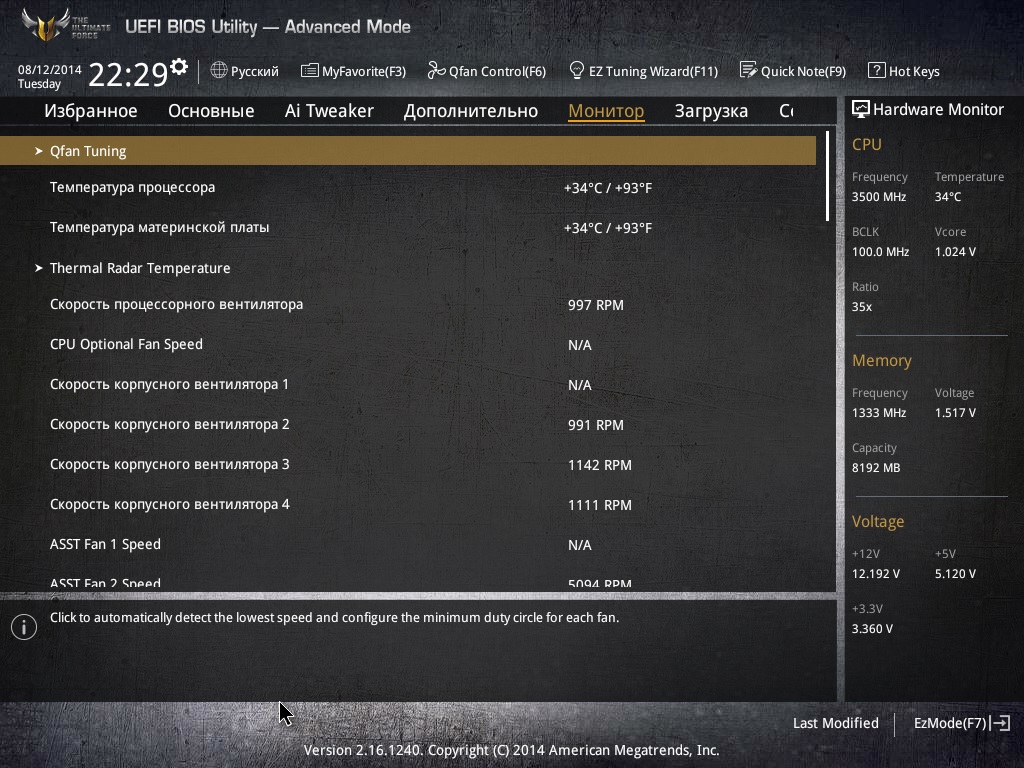

В меню «Монитор» располагаются все доступные данные о температуре и напряжении. Так же в данном меню можно настроить скорость вращения вентиляторов.

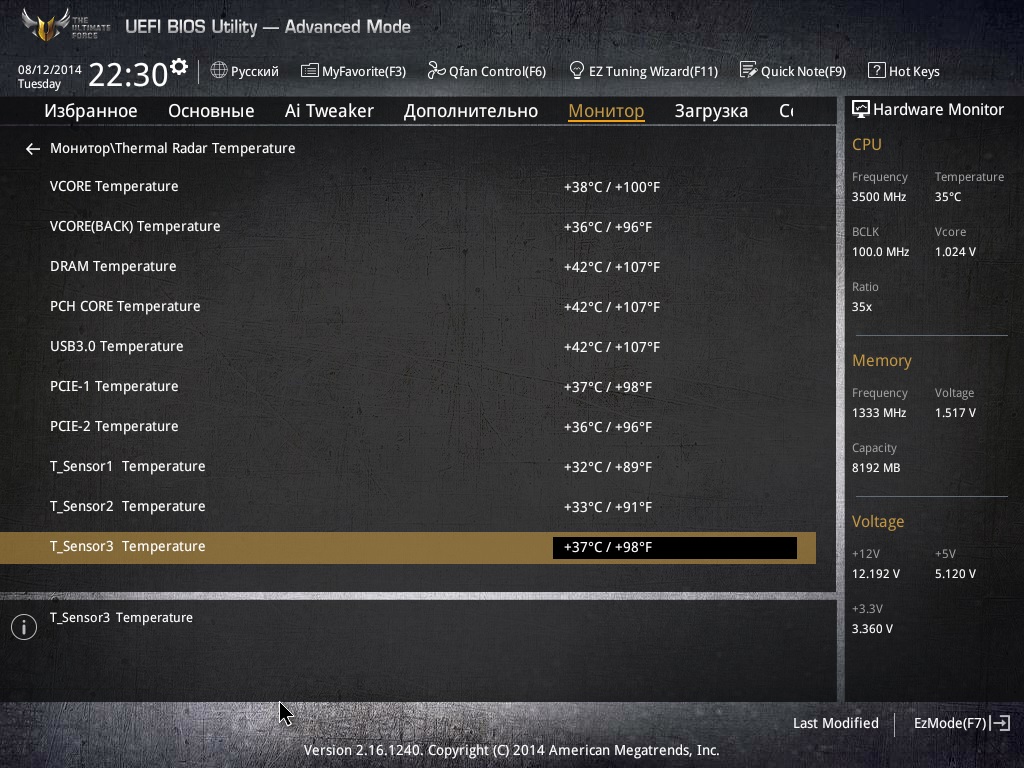

Более детальные данные о температуре можно найти на вкладке «Thermal Radar Temperature». Тут указана температура не только процессора и установленных датчиков на материнской плате, но и показания термопар.

Утилиты

Рассматривая BIOS, возникало желание, что бы все это было реализовано в утилитах и не надо было лезть в BIOS, что бы что-то поменять или посмотреть, например температуру. Нужно отдать должное компании Asus, у них это получилось.

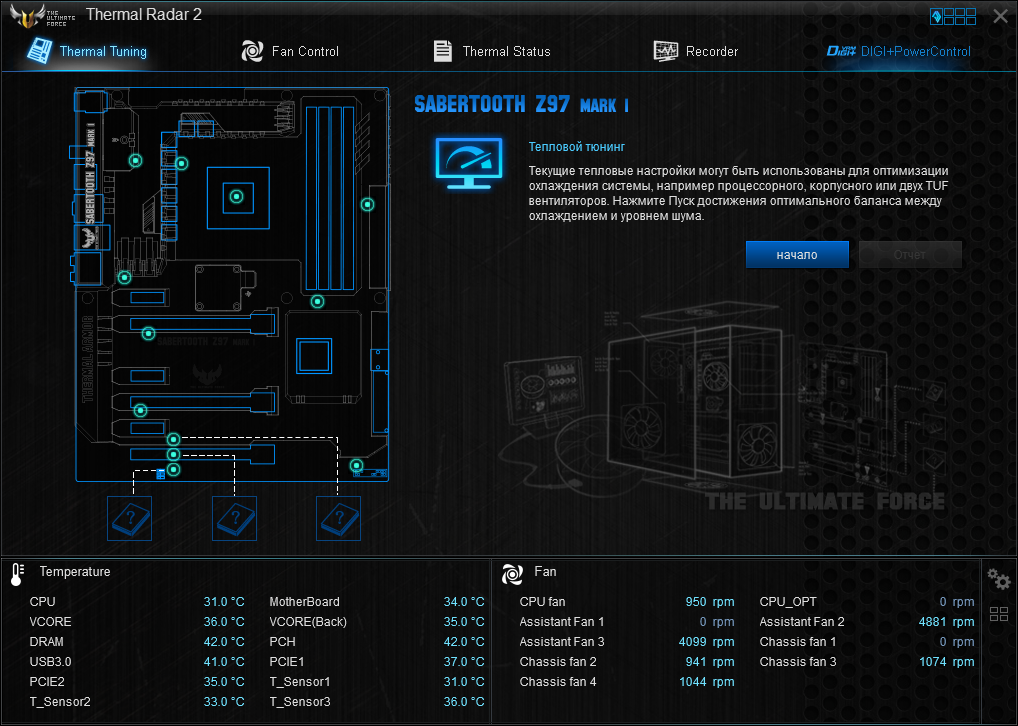

Итак, перейдем к самому интересному, что может понадобиться пользователю, который будет следить за стабильностью системы – пакет утилит Asus Ai Suit III.

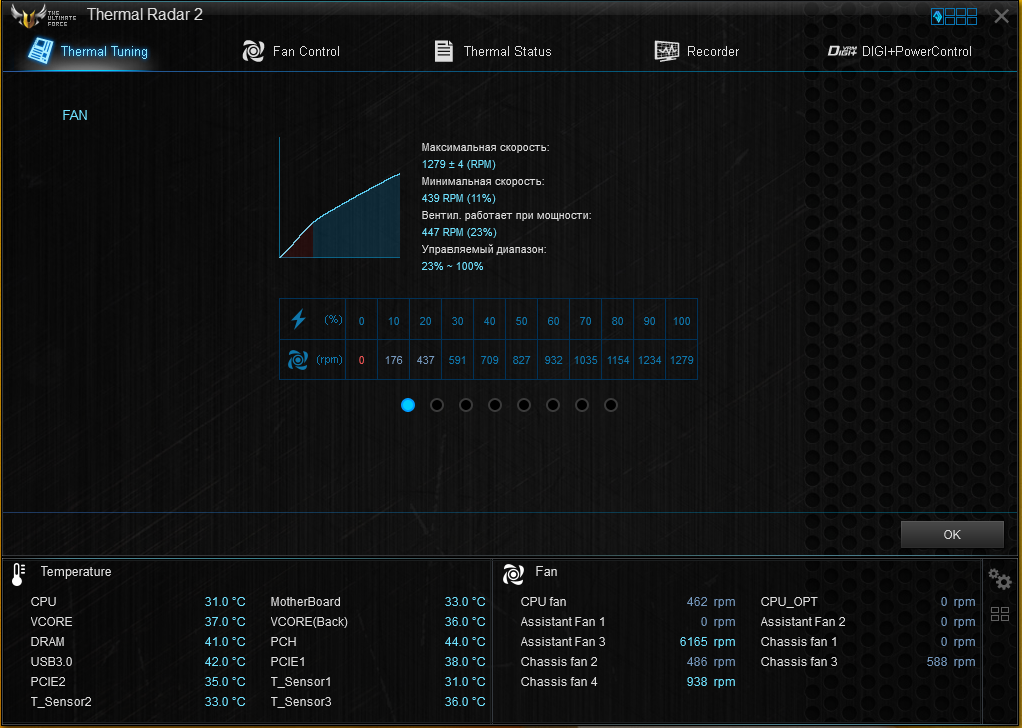

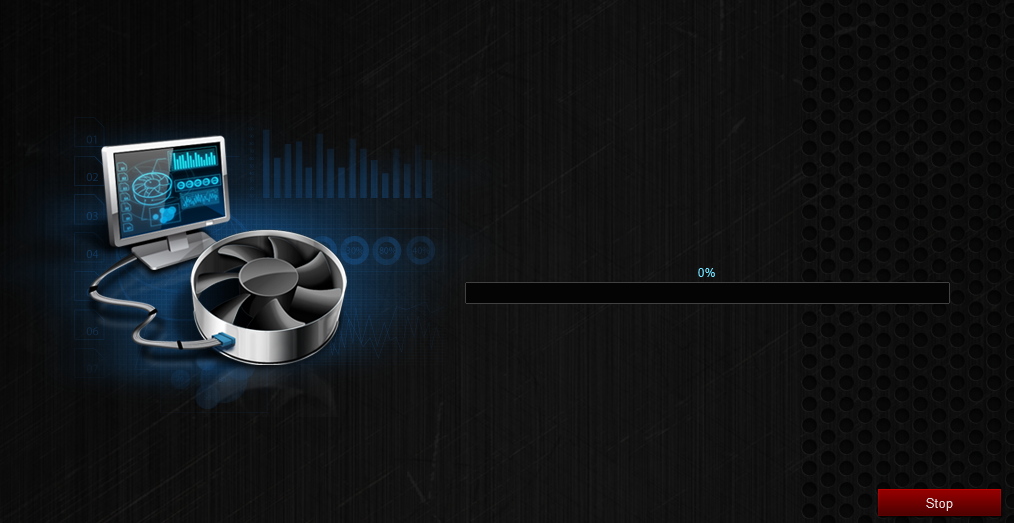

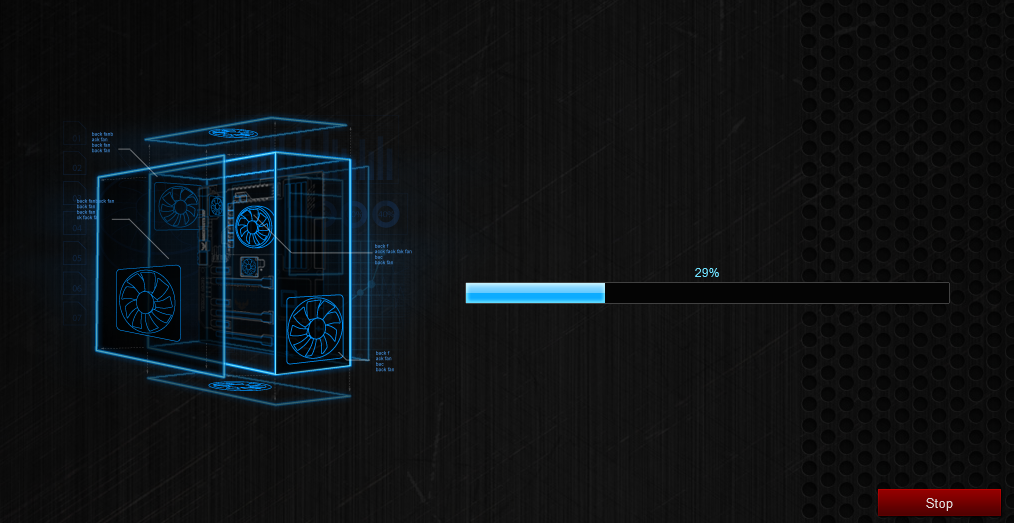

При первом запуске программы, утилита предложит настроить вентиляторы, подключенные к материнской плате для оптимизации баланса между охлаждением и уровнем шума. Так же утилита Asus Ai Suit III показывает место установки датчиков на материнской плате Asus Sabertooth. Нижняя часть окна программы неизменна, отображаются показания датчиков и термопар, а так же скорость вращения вентиляторов.

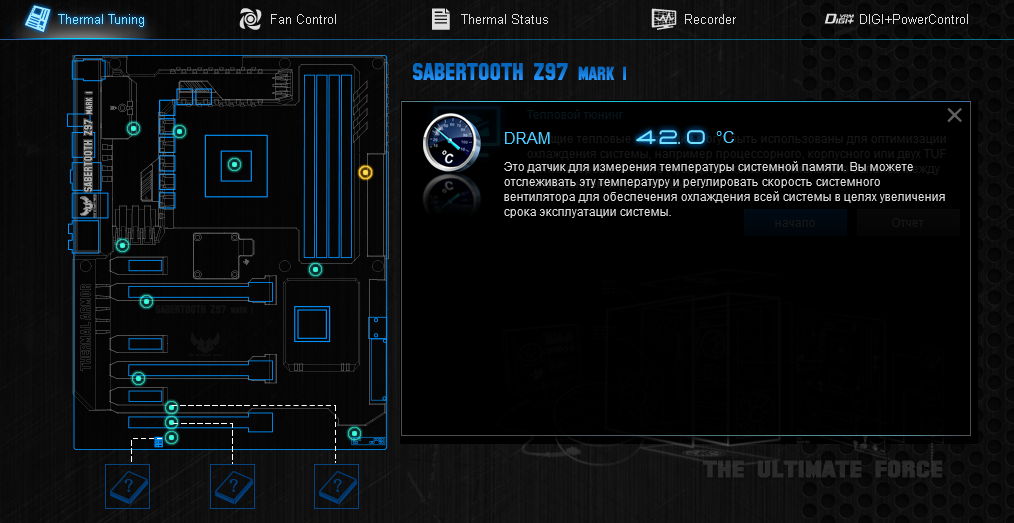

При наведении мышки на место расположения датчика, можно получить детальную информацию о температуре, что может подсказать на какую часть материнской платы стоит обратить внимание, при повышенных показаниях температуры.

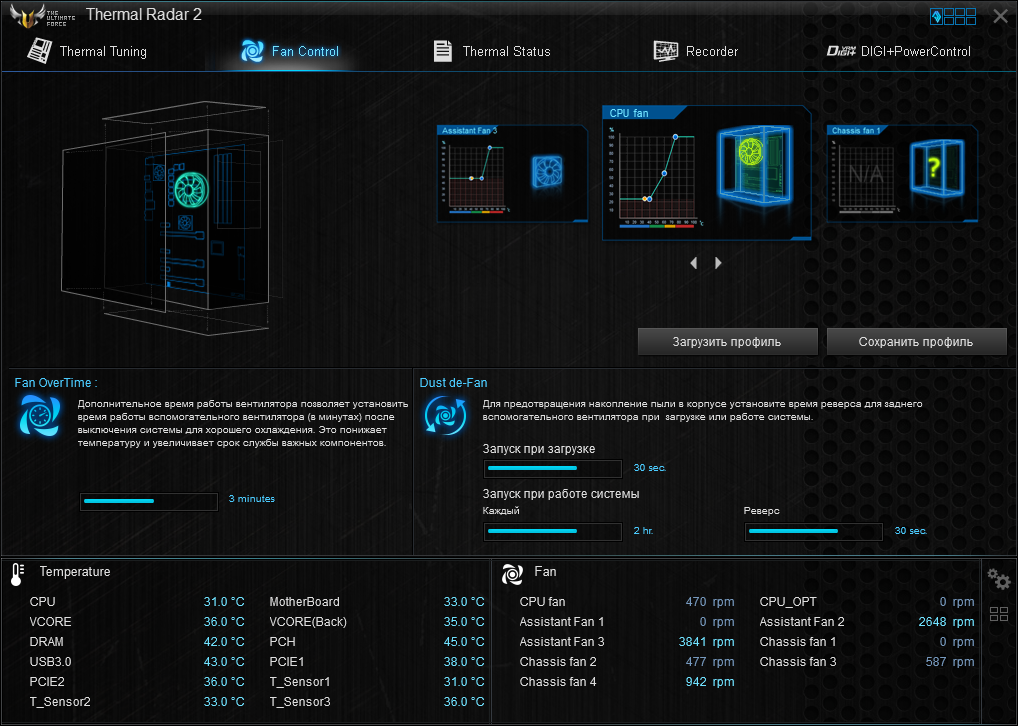

На вкладке «Fan Control» можно создавать и загружать профили с различными режимами работы вентиляторов.

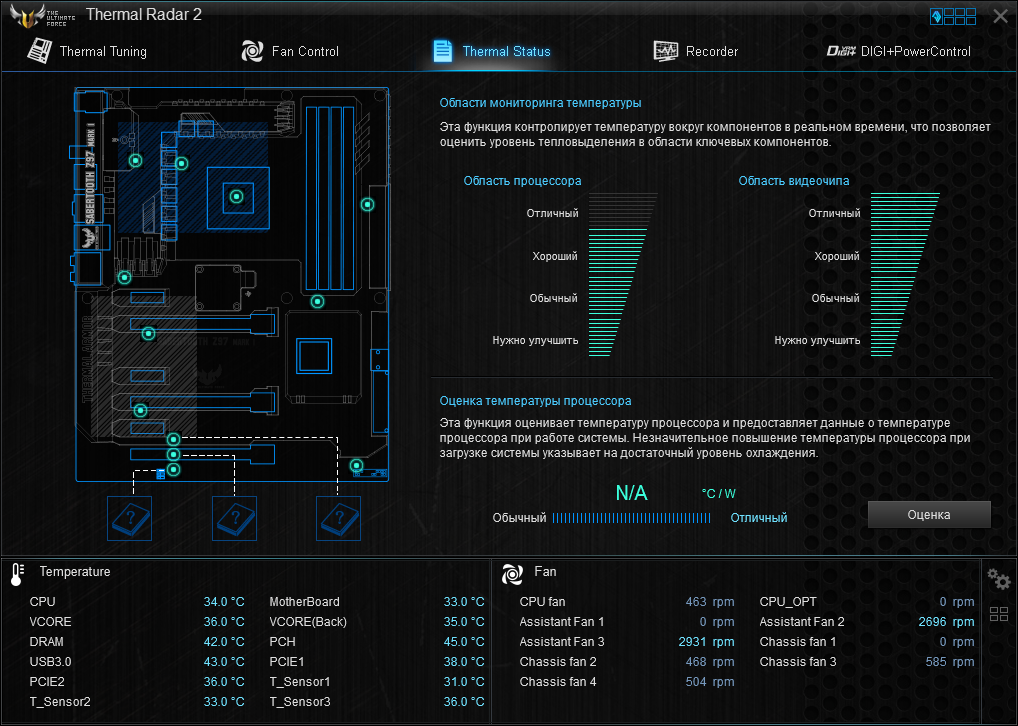

Название меню «Thermal Status», говорит само за себя.

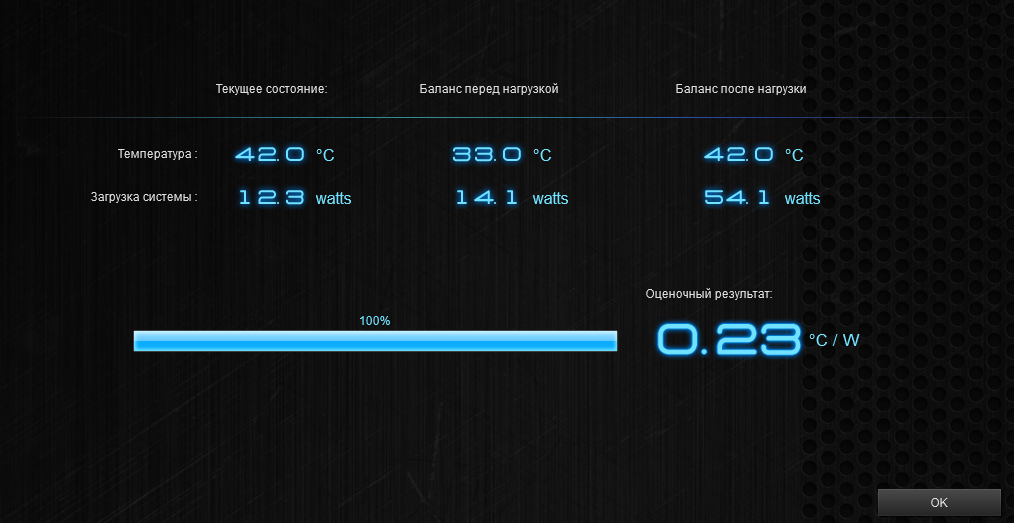

Так же в данном меню можно посмотреть коэффициент отношения температуры, С° к количеству использованной энергии Вт, в различных состояниях системы.

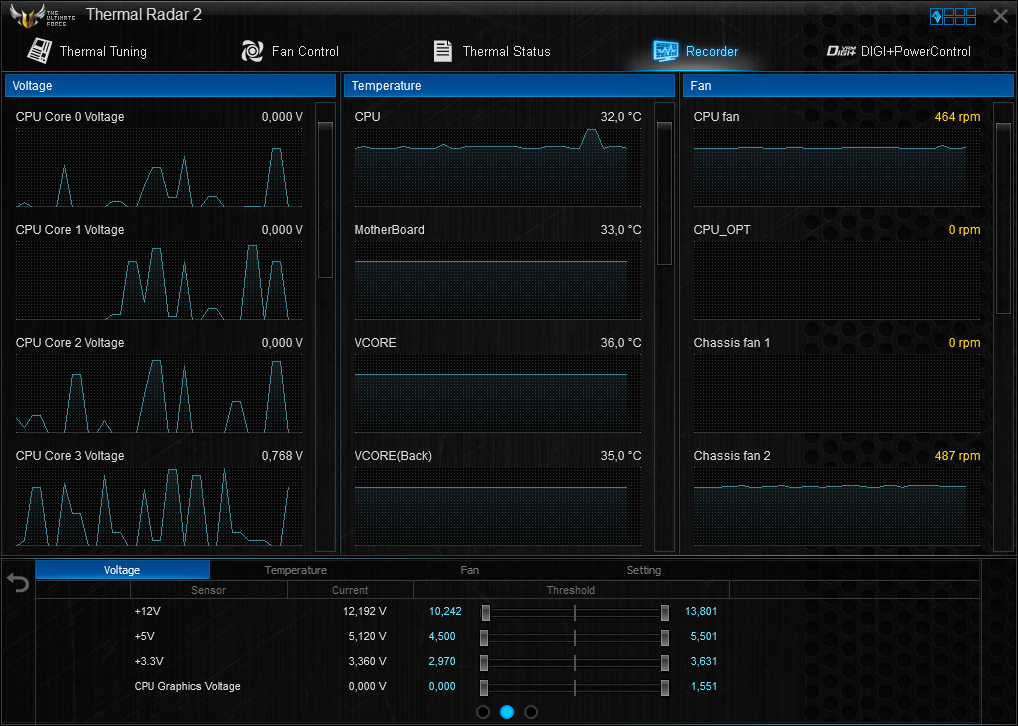

Меню «Recorder» позволяет детально изучить показания температурных датчиков материнской платы.

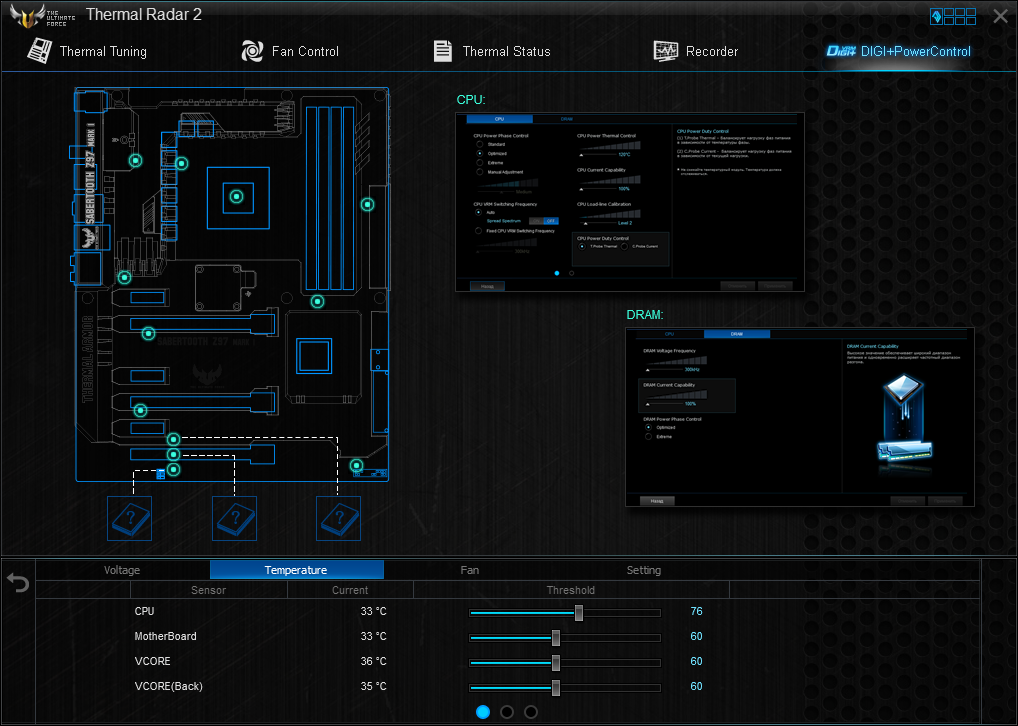

Последнее меню, несет в себе важные настройки системы питания процессора и памяти «DIGI + PowerControl.

Как можно заметить, почти все важные настройки BIOS перенесены в утилиту Asus Ai Suit III.Данная утилита позволит добиться более стабильной работы системы на базе материнской Asus Sabertooth.

Выводы

В данном обзоре целенаправленно не делался акцент на «оверклокерские» возможности платы, потому что Asus Z97 TUF создавалась принципиально для других задач. И, тем не менее, ее функционал и возможности предполагают, что и с подобными желаниями своего хозяина она справится с легкостью.

ASUS Z97 TUF удостаивается награды «Рекомендовано» за высокое качество и широкие возможности.

Автор: Андрей «MD5» Тян
Благодарности:
— казахстанскому подразделению ASUS за представленный на тестирование образец
