Бюджетная, но долгая доработка звука.
Всё началось когда мне стало не хватать в моёй магнитоле (pioneer avh-p3100dvd) навигации и блютуза. Много вкладывать тоже не хотел и взял дешевую универсальную семи дюймовую голову на али с целью доработать её у получить более менее сносный вариант. Брал примерно ещё год назад за 3800р. версию 2/32, но по спору вернули ещё 1000, так как китайцы прислали версию 1/32.
После установки сразу же стала заметна разница в качестве и громкости звука, а также в качестве приёма радио, всё было прям печально, но да и ладно это было ожидаемо. Собирать систему с усилителем и сабвуфером я ни когда не хотел, так что взялся за паяльник.

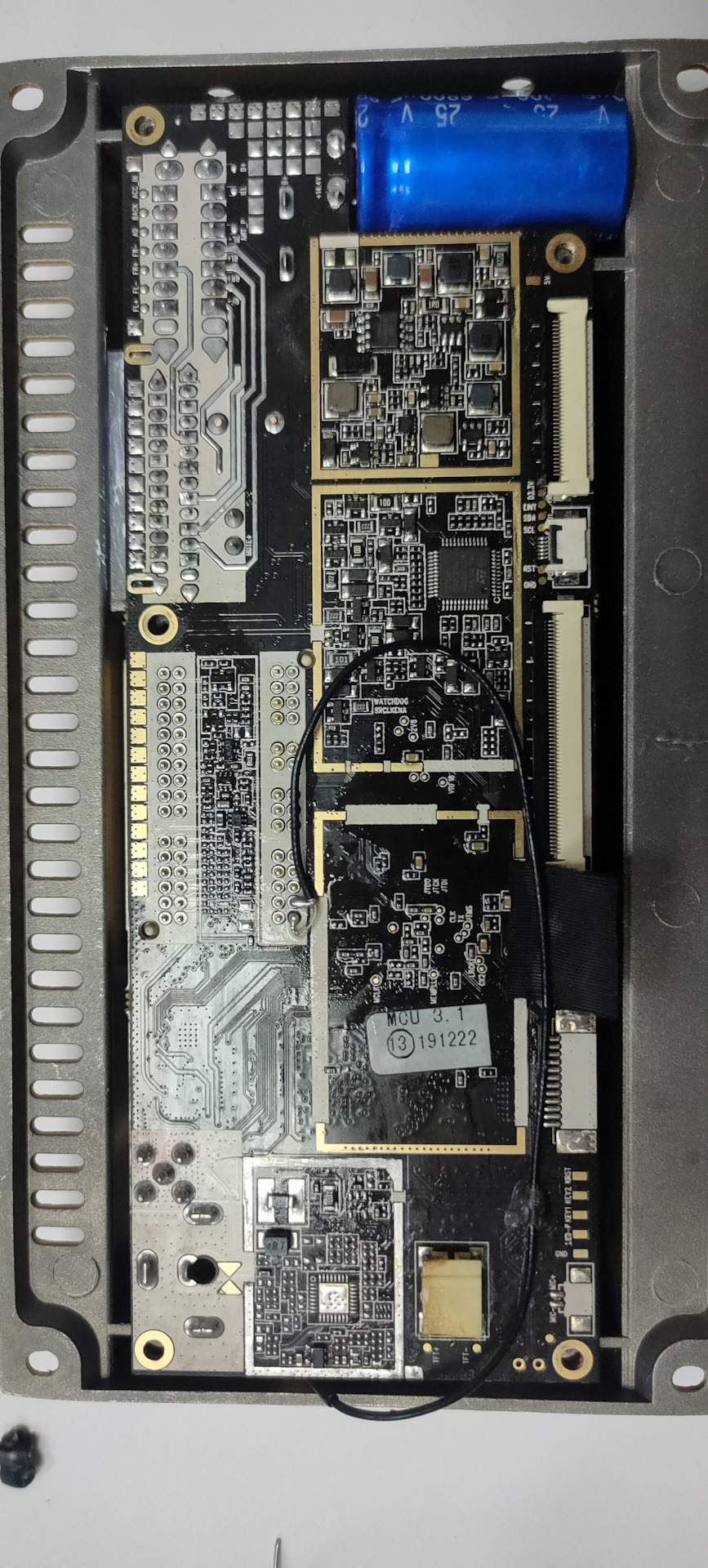

Поменял конденсатор по питанию, смог засунуть в этот корпус 6000мФ 25в вместо 2200мФ, колхозить снаружи 10000мФ как некоторые не стал. За одно припаял вывод для wifi антенны
Затем перепаял сам дешевый усилитель (УНЧ) TDA7388/AC7315 на нормальный мосфетный TDA7850
Поменял термопасту и все термопрокладки.

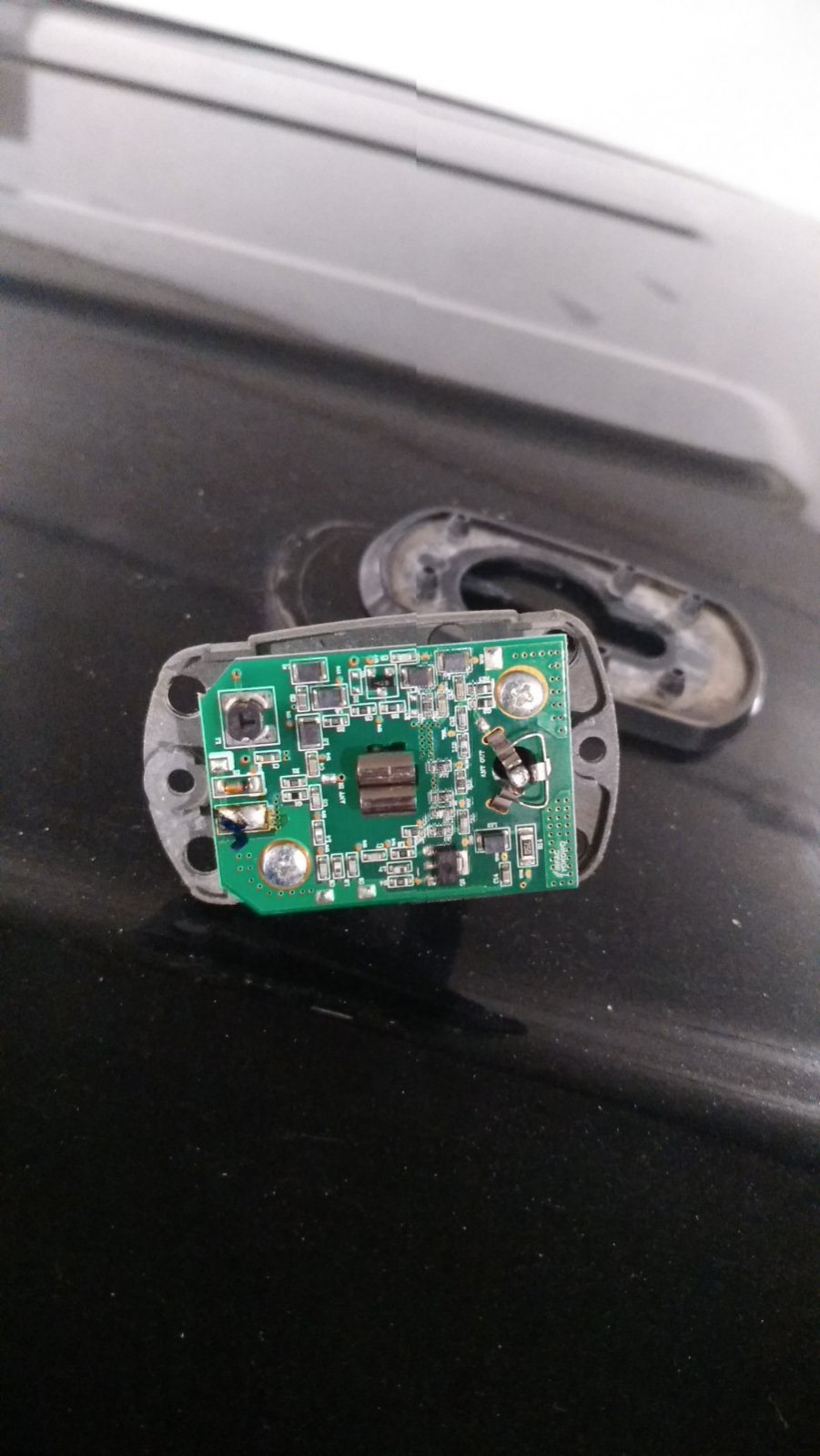

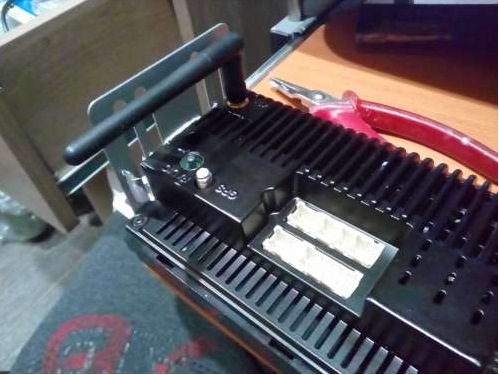

После этого искал решение по улучшению приёма радио, попробовал всякие активные усилители типа триада 304, но не остался доволен. Начал разбираться и оказалось что я сначала по своей тупости забыл подключить штатный радио усилитель, который я обнаружил когда уже отстегнул заднюю часть потолка и открутил антену, (хотел поставить активный усилитель
поближе к самой антенне). Нашёл его в разъеме подключил на соответствующий вывод в магнитоле и приём значительно улучшился (видимо пионерка тоже была к нему подключена, но я упустил этот момент), но до уровня приёма пионера всё равно ещё далеко.

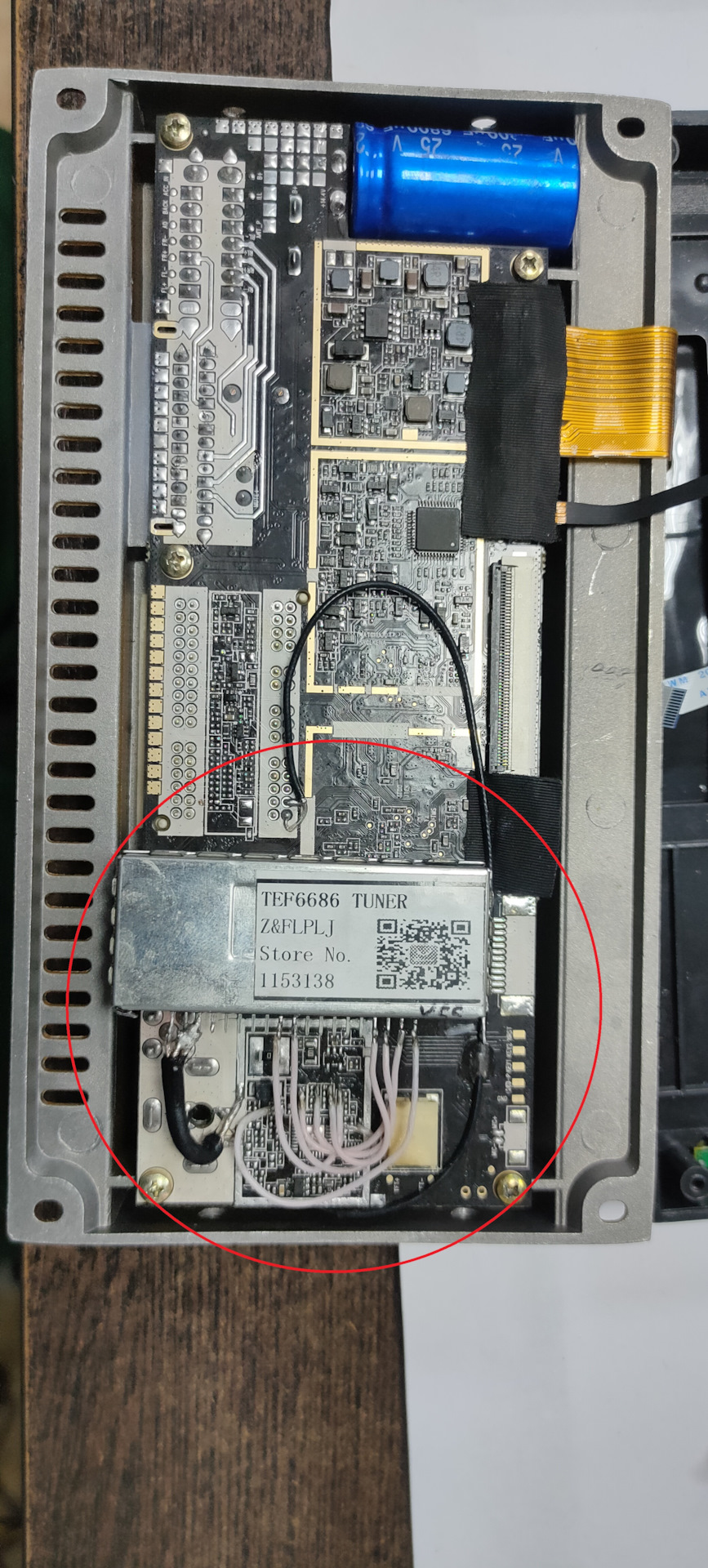

Немного изучив тему, понял что в моём случае используется встроенное радио в комбочипе MT6625, т.е. отдельного радио чипа нет, но возможность его установки есть. Решил допаять готовый модуль на TEF6686HN

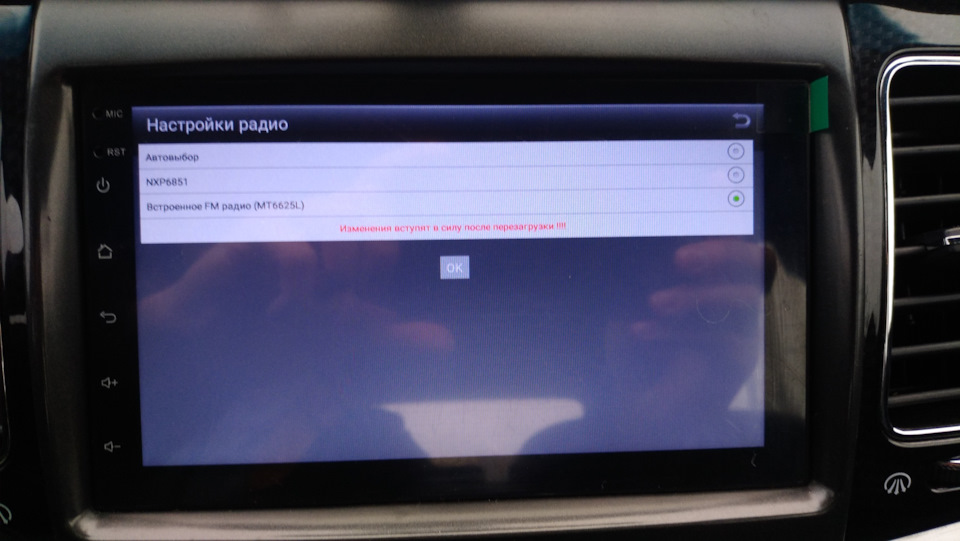

Далее прошил голову, в инженерном меню выбрал источник радио сигнала.

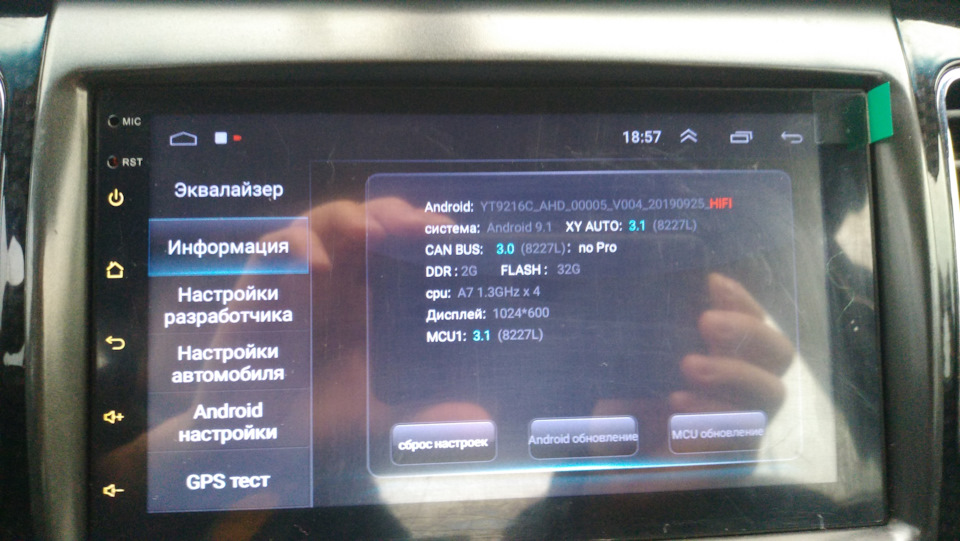

Обновил прошивку mcu, что бы заработал rds в радио.
Изначально думал, что придётся ещё распаевать Audio Audio Signal Processor tda 7729, но мне повезло и китайцы это уже сделали. Всю инфу брал на 4pda, там полно тем про эти магнитоллы.
Пришло время испытаний. Приём ешё немного улучшился и стал +- как на пионере, может всё же немного хуже, но не уступает штатным системам, я сравнивал. А вот по звуку меня ждал сюрприз, он стал примерно таковоже качества, как на пионере, но максимальная громкость стала выше, там где пионер уже похрипывал, китайская магнитола ещё играла, немного потестив услышал треск в правой двери, хана динамику.)

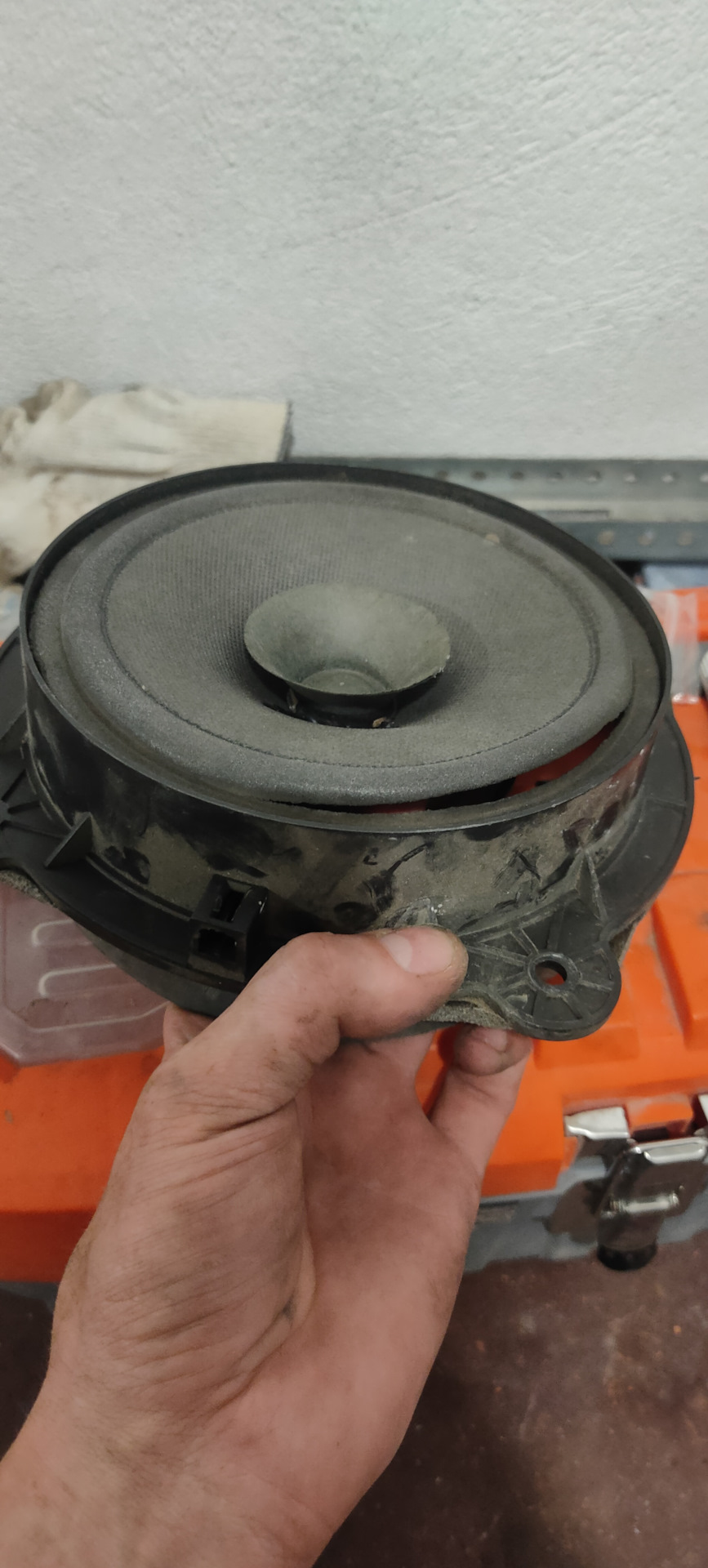

Когда нас это останавливало. Заказываю УРАЛ АС-М165 МОЛОТ, с какой то скидкой в dns обошлись в 2900 за две пары, заказываю переходные кольца под них из 19той фанеры по 150 за пару. Ну и раз такая пьянка и всё равно разбирать все двери беру ремкомплекты ограничителей дверей (старая проблема). За одно катаю виброизоляцию на двери и дверные карты, клею шумку на дверные карты.
Tda 7729 что это
Аппаратные и программные доработки ГУ ML-CK1018 и аналогичных на платах YT9213-18 YT9260 (процессор AC8227L)
YT9213 YT9216 YT9217 YT9218 YT9260
Обсуждение » YT9213 YT9216-18 YT9218DL DSP
В теме не обсуждается как прошить, как починить кирпич, «помогите сломал». Только «технический флуд» по усовершенствованию ГУ
Процессор: АС8227L 4 ядра 1,2 ГГц
Оперативная память: 1/2 Гб
Встроенная память: 16/32 Гб
Размер дисплея: 7″/9″/10″
Разрешение дисплея: 600*1024
Тачскрин: емкостный
Усилитель (УНЧ): TDA7388/AC7315
Выходная мощность: 4*60 Вт
WiFi: ЕСТЬ
BT: ЕСТЬ (работает как гарнитура; подключение OBD сканера)
USB: 2шт
Разъем для MicroSD: НЕТ (в FAQ описана возможность установки)
GPS: ЕСТЬ
AV-Out (подключение к монитору подголовника)
Подключение камеры заднего вида: ЕСТЬ
Язык интерфейса: английский, русский, немецкий, французский и другие 50 языков.
Этой прогой можно хорошо коды посмотреть, ставится на ГУ
и можешь редактировать АПК.
В приложении плеера, сделано не через аудиоменеджер.
Там через сообщения оболочки видимо сделано. И есть обработка приглушения.
Я могу попробовать этот код перенести в радио. Но в Ява коде не знаю как.
В смали тяжело. Но думаю тоже можно попробовать.
На ходу в магнитоле трудно. Да и тормозит она. Я поставил одну прогу которая вроде тоже разбирает приложение.
Если я правильно понял код
status_t AudioALSAFMController::setFmVolume(const float fm_volume) <
ALOGD(«%s(), mFmVolume = %f => fm_volume = %f», __FUNCTION__, mFmVolume, fm_volume);
const float kMaxFmVolume = 1.0;
ASSERT(0 IsSupportFM() == false) <
ALOGW(«-%s(), Don’t support FM in the platform», __FUNCTION__);
return INVALID_OPERATION;
>
// Set HW Gain for Direct Mode // TODO(Harvey): FM Volume
if (mFmEnable == true && mIsFmDirectConnectionMode == true) <
mAudioALSAVolumeController->setFmVolume(mFmVolume);
> else <
ALOGD(«%s(), Do nothing. mFMEnable = %d, mIsFmDirectConnectionMode = %d», __FUNCTION__, mFmEnable, mIsFmDirectConnectionMode);
>
status_t AudioALSAStreamManager::setFmVolume(float volume) <
ALOGV(«+%s(), volume = %f», __FUNCTION__, volume);
if (volume 1.0) <
ALOGE(«-%s(), strange volume level %f, something wrong!!», __FUNCTION__, volume);
return BAD_VALUE;
>
status_t AudioALSAFMController::setFmVolume(const float fm_volume) <
ALOGD(«%s(), mFmVolume = %f => fm_volume = %f», __FUNCTION__, mFmVolume, fm_volume);
const float kMaxFmVolume = 1.0;
ASSERT(0 IsSupportFM() == false) <
ALOGW(«-%s(), Don’t support FM in the platform», __FUNCTION__);
return INVALID_OPERATION;
>
// Set HW Gain for Direct Mode // TODO(Harvey): FM Volume
if (mFmEnable == true && mIsFmDirectConnectionMode == true) <
mAudioALSAVolumeController->setFmVolume(mFmVolume);
> else <
ALOGD(«%s(), Do nothing. mFMEnable = %d, mIsFmDirectConnectionMode = %d», __FUNCTION__, mFmEnable, mIsFmDirectConnectionMode);
>
status_t AudioALSAVolumeController::setFmVolume(const float fm_volume) <
ALOGV(«%s(), fm_volume = %f», __FUNCTION__, fm_volume);
// Calculate HW Gain Value
uint32_t volume_index = logToLinear(fm_volume); // 0
256
uint32_t hw_gain = kHWGainMap[volume_index >> 1]; // 0
// Set HW Gain
return mHardwareResourceManager->setHWGain2DigitalGain(hw_gain);
>
status_t AudioALSAHardwareResourceManager::setHWGain2DigitalGain(const uint32_t gain) <
ALOGD(«%s(), gain = 0x%x», __FUNCTION__, gain);
const uint32_t kMaxAudioHWGainValue = 0x80000;
if (gain > kMaxAudioHWGainValue) <
ALOGE(«%s(), gain(0x%x) > kMaxAudioHWGainValue(0x%x)!! return!!», __FUNCTION__, gain, kMaxAudioHWGainValue);
return BAD_VALUE;
>
int retval = 0;
if (WCNChipController::GetInstance()->IsFMMergeInterfaceSupported() == true) <
retval = mixer_ctl_set_value(mixer_get_ctl_by_name(mMixer, «Audio Mrgrx Volume»), 0, gain);
> else <
retval = mixer_ctl_set_value(mixer_get_ctl_by_name(mMixer, «Audio FM I2S Volume»), 0, gain);
>
/// FM / mATV
int AudioFtm::FMLoopbackTest(char bEnable __unused) <
ALOGD(«%s()», __FUNCTION__);
return true;
>
int AudioFtm::Audio_FM_I2S_Play(char bEnable) <
ALOGD(«%s()», __FUNCTION__);
const float kMaxFmVolume = 1.0;
if (mStreamOut == NULL) <
if (mStreamManager->getStreamOutVectorSize() == 0) < // Factory mode
uint32_t devices = 0x2;
int format = 0x1;
uint32_t channels = 0x3;
uint32_t sampleRate = 44100;
status_t status = 0;
if (bEnable == true) <
// force assigned earphone
AudioParameter paramRouting = AudioParameter();
paramRouting.addInt(String8(AudioParameter::keyRouting), AUDIO_DEVICE_OUT_WIRED_HEADPHONE);
mStreamOut->setParameters(paramRouting.toString());
// enable
mStreamManager->setFmVolume(0);
mStreamManager->setFmEnable(true);
mStreamManager->setFmVolume(kMaxFmVolume);
> else <
// disable
mStreamManager->setFmVolume(0);
mStreamManager->setFmEnable(false);
>
Как видно поток открывается только в наушники )
А не в Дефаулт аудио ))))
Это уровень «бог » для меня )
но я кажется понял эта ветка что я выше дал ссылку это сборка библиотеки наподобие нашей
audio.primary.mt6737t.so
у нас она audio.primary.ac8227l.so
lib20191017.rar ( 2 МБ )lib20191226.rar ( 2 МБ )lib20200306.rar ( 2 МБ )lib_U708V13.rar ( 1.99 МБ )

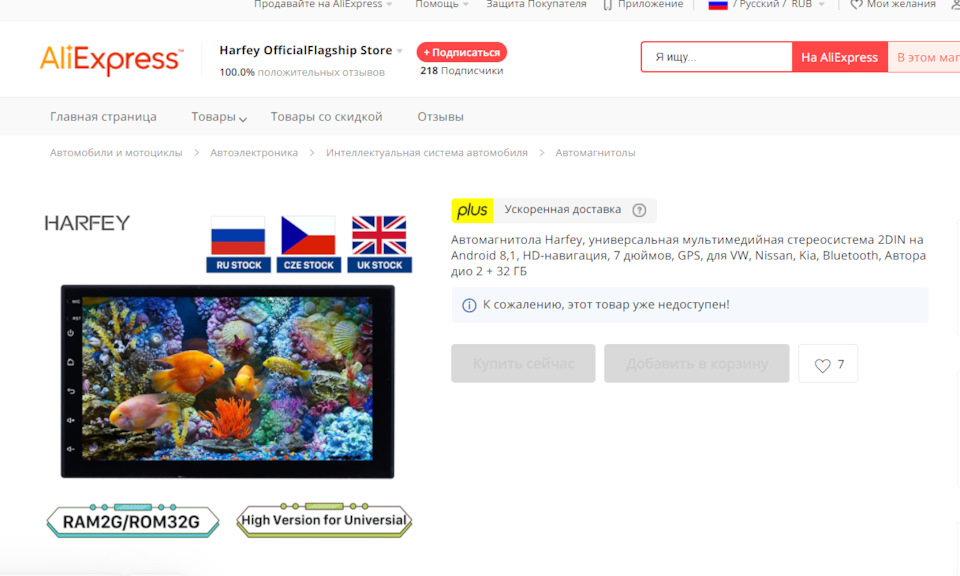

Автомагнитола LADA Granta Cross 2Din, ОЗУ 2гБ внутренняя 32гБ. Усилитель AC7315HX, аналог PAL007A, TDA7388, TDA7387, TDA7386.
Заказал данную магнитолу сейчас.
Жду её через 5 дней примерно.
Информация о продукте:
1, Операционная система Android 8,1
Можно установить приложение Google Play store Skype Facebook youTube Twitter и т. Д.
2, четырехъядерный процессор MTK8227 / Cortex-A7
RAM + ROM: 2G + 32G
Система, которая занимает внутреннюю операционную систему памяти, занимает около 4-6 ГБ памяти
3, поддержка автомобиля logo5, встроенный AV-OUT (поддерживает подключение нескольких наушников)
RDS не поддерживается
4.Pantalla capacitiva HD 2.5D, resolución: 1024*600, совместимый con reproducción de 1080 p + Musica sin pérdidas
Soporte OBD (опционально)
Soporte DAB + (опционально)
Надписи и микросхемы;

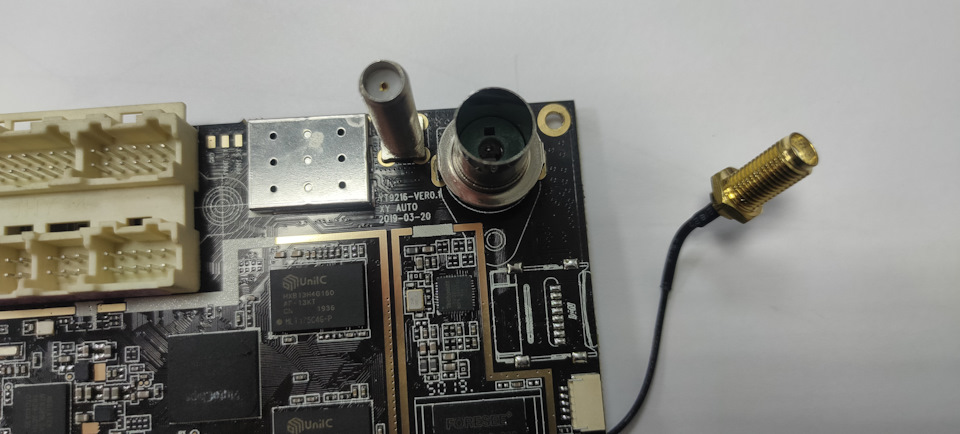

1-Надпись на плате в районе гнезда радио;
E198681
ЯL 94V-0
CA-F121
1943
2-Надпись на краю платы:
YT9260LP-VER0.2
XY AUTO
2019-07-16
3-Наклейка на разъёме:
YT9216B V0.2 32C
A005-YT9216B015
20200408
4-Наклейка на середине платы:
MCU 3.1
13
200407
5-Наклейка на большом шлейфе;
WD090ACD603A)-2003192AA0433
Надпись на большом шлейфе:
WD090ACA450B0
2018.12.26 SST
6-Надпись на малом, белом шлейфе:
AWM 20624 80C 60V VW-1
7-Наклейка на краю платы цветная:
WIFI
XY AUTO
ISO/TS16949
Микросхемы;
1-AutoChips раньше является филиалом тайваньской компании MTK, потом ее выкупила китайская компания.
Auto Chips ARM
AC8227LTVA
2004-ACAH
BCMK4KRJ
2-Ядро ARM Cortex-M0, Максимальная частота ядра 48 МГц, Объём памяти программ 65.54 кБайт, Объём оперативной памяти 8.19 кБайт, Интерфейсы I²C, SPI, UART/USART, Периферия DMA, POR, PWM, WDT, АЦП/ЦАП A/D 12x12b, Напряжение питания, min 2.4 В, Напряжение питания, max 3.6 В
STM32P
030C8T6
AALL4 029U
TWN AA 002
ST e3 B
3-BIWIN
NAND
BWCTASC11P32G
1936700213 4708 IF

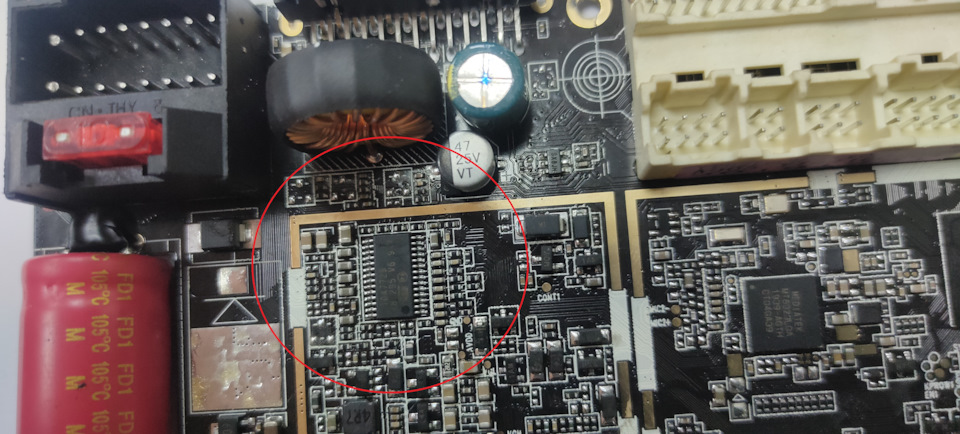

5-Аудио пред усилитель, обработка сигнала 4 стерео, 1-моно.
Audio DSPs MID INFOTAINMENT — Rail/Tube
TDA7729
7B 465 V6 946
ST e3

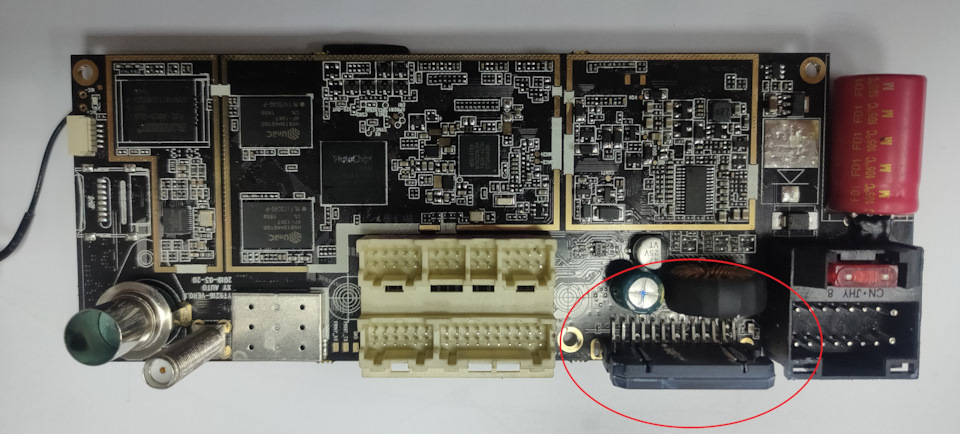

6-Усилитель вых каскад.
YD7388
KXPFS
7-SOIC-8 1.4MHz 3A DC-DC Buck Converter Power chip BOM Service
SGM
6132YPS8
1947C

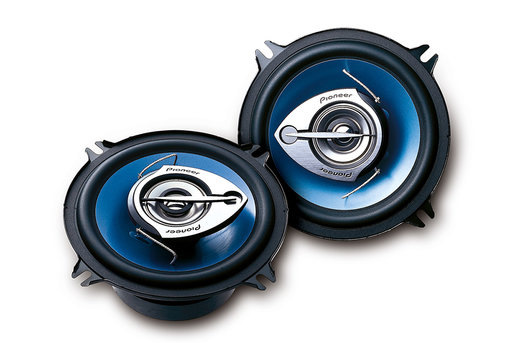

Планирую установить динамики в передние двери:
www.pioneer-rus.ru/produc…s/ts-1339r/specifications
Pioneer TS-1339R 13 см 3-полосная коаксиальная акустическая система (200 Вт)
Подробные характеристики
Основные функции
Монтажная глубина 55,3 мм
Монтажное отверстие φ 121
3-полосная компонентная
Maximum power 200
Номинальная входная мощность 40 Вт
Сопротивление 4 Ω
Частотные характеристики 30 – 40,000 Гц
Чувствительность 91 дБ
Размер НЧ динамика (мм) 130 мм / 13 см
Размер твитера (мм) 10 мм
Размер СЧ динамика (мм) 42 мм
Магниты φ 80
Кто далёк от радиоэлектроники, а так же молодым, начинающим, крайней советую прочитать ниже, и прислушаться к методу выпайки.
От себя.
Проверенный метод, эффект отличный, при минимальном вложений, эффект 100% есть.
Перед тем как перепаивать выходной каскад усилителя, вы можете попробовать решить некоторые проблемы звука, установкой дополнительного конденсатора от 2200 до 4700мкф на 25 вольт(зависит от микросхемы усилителя, и коммутации от аккумулятора), на питание микросхемы AC7315HX, + непосредственно к ножкам «6 и 20 » (возможно у вас другие) и минус — 1, 2, 8, 13, 18, 24 (возможно у вас другие), и параллельно ему конденсатор на 0.1-0.2 мкФ.
Подпаиваем с помощью изолированных ножек нового конденсатора (они длинные), либо добавлением провода соответствующего сечения, к ножкам конденсатора и «6 и 20» (возможно у вас другие) и минус — 1, 2, 8, 13, 18, 24 (возможно у вас другие), но делать их максимально короткие.
Это даст более устойчивое напряжение питания, при возрастающей мощности, допустим на басах.
Если вы решили всё же паять:
1-Некоторые платы имеют многослойную структуру, где проводящие дорожки, скрыты внутри полости текстолита и.т.д
По этой причине, многие после перепайки, получают условно «кирпич»
Проявляется это, либо сразу после перепайки, неработающим экраном (подсветка и питание проходит в слоях по усилителем).
Проявляется после нагрева, и соответственно замыкания пробитых слоёв текстолита, и проводников в нём.
Искажений звука, и.т.п дефектов.
2-Крайней рекомендую, как минимум иметь легко плавкий припой типа;
Купив его один раз, самую маленькую фасовку, вам его хватит очень надолго.
-Сплав Розе — это легкоплавкий материал, температура плавления которого около +94 °C.
-Сплав Вуда –Температура плавления около 68 °C
Сплав Вуда применять только в крайнем случае и в проветриваем помещении.
Не стоит злоупотреблять этим сплавом. Если есть выбор между Розе и Вуда – лучше использовать первый и избегать второй.
3-Сплавом Розе + флюс, разбавляем им более тугоплавкий припой (у олова 231,9 градуса) на выводах микросхемы усилителя, с помощью паяльника.
И в дальнейшем с большей легкостью, с помощью отсоса, или оплётки удаляем весь припой с контактов (можно дважды нанести Сплав Розе), и извлекаем с более меньшим риском каких либо повреждений.
Информацию ниже, собрана из разных источников.
Части схем из существующих фирменных магнитол Pioneer.
Перед применением проверяйте информацию!
Официальный сайт ST по микросхемам TDA
www.st.com/en/automotive-…-amplifiers.html#products
Аналоги из фильтра на сайте:
Проверяйте по Datasheet.
The TDA7386 is an AB class audio power amplifier, PNP/NPN, 4 x 49 W/4 Ω max. 4 x 28 W/4 Ω @ 14.4V, 1 kHz, 10%
The TDA7851L is a breakthrough MOSFET technology class AB PNP/NPN, 4 x 48 W/4 Ω Max.
The TDA7851F is a breakthrough MOSFET technology class AB PNP/NPN, 4 x 48 W/4 Ω max.
The TDA7850 is a breakthrough MOSFET technology class AB PNP/NPN, 4 x 50 W/4 Ω max.4 x 30 W/4 Ω @ 14.4 V, 1 kHz, 10 x 80 W/2 Ω max.4 x 55 W/2 Ω @ 14.4V, 1 kHz, 10 %
The TDA7560 is a breakthrough BCD (Bipolar / CMOS / DMOS) technology class AB 4 x 51 W/4 Ω max. 4 x 45 W/4 Ω EIAJ
The TDA7384A is an AB class PNP/NPN, 4 x 46 W / 4 Ω max. 4 x 27 W / 4 Ω @ 14.4 V, 1 kHz, 10 %
The STPA008 is a breakthrough MOSFET technology class AB 4 x 50 W/4 Ω Max.4 x 28 W/4 Ω @ 14.4 V, 1 kHz, 10 %
The STPA003 is a MOSFET class AB 4 x 52 W/4 Ω max. 4 x 30 W/4 Ω @ 14.4 V, 1 kHz, 10 %
The STPA002 is a MOSFET class AB audio 4 x 52 W/4 Ω max. 4 x 30 W/4 Ω @ 14.4 V, 1 kHz, 10 %
The STPA001 is a breakthrough MOSFET class AB, 4x50W/4 Ω Max.4x 8W/4 Ω @ 14.4 V, 1kHz, 10% 4 x 72W/2 Ω Max.
Усилитель вроде неплохой, но если что, заменить AC7315HX на PAL007A можно, от Pioneer.
Усилитель PAL007A делается, по информации, фирмой Pioneer, только для производства своей техники, а не для продажи.
Official Site : parts.pioneerelectronics.…rt.asp?productNum=PAL007E
PAL007A = TDA7384 – TDA 7386, LA4347
Datasheet Download PDF : TDA7386.PDF www.datasheetcafe.com/pal…datasheet-mosfet-poineer/
Микросхема TDA7385 (PAL007A) ZIP25B2 (8-18V; 4x30W/4 Ohm УНЧ)
PAL007=TDA7384 =TDA7386 только разница в выходной мощности
PAL007E УНЧ 4х50Вт/2 Ом мостовой MOSFET hzip25 (TDA7850)
PAL007B УНЧ 4х85Вт/2 Ом hzip25 (TDA7560)
Pioneer PAL007 обещают 4х36 Вт при низких динамических искажениях, нагрузке 4 ом.
Номинальное напряжение питания составляет всего 14,4 вольт.
Микросхема может работать в режиме 2х70 вт, при нагрузке в 2 ома.
TDA7384, TDA7385, TDA7386 из справочника являются полным аналогом PAL003. TDA7386 мощность 4х35 Вт, и не может работать в режиме 2х70 Вт.
Имеет около 1% динамических искажений (мах 10%) напряжение питания 6-18 вольт.
Менялась PAL007 на TDA7386, на слух, никаких изменений.
16219796 — микросхема с kenwooda — считается полный аналог TDA7384, и должен подходит для замены PAL003 и PAL007.
Схема усилителя на PAL007 и выше указанных усилителей.
4-я нога отвечает за включение микросхемы в рабочий режим.
Чтобы её включить, надо не 12v, а 5v.
Для этого можно использовать делитель напряжения.
Подключаем делитель из 3х резисторов 15к+10к масса+15к на 4-ю ногу, где должно быть +5V
«MUTE» можно поставить делитель 2к+1к на массу+на 22-ю ножку где должно быть +4V
Напряжение на Pioneer на 22-й ноге 4 V, В отсутствии питания на 22-й ноге микросхема не работает.
TDA7388 и её замена на аналоги.
SVR конденсатор C6 регулирует время включения и выключения микросхемы, а, следовательно, играет существенную роль в оптимизации щелчков во время переходных процессов.
Минимальная рекомендуемая величина составляет 10 мкФ.
Входной сигнал для TDA7388 подается относительно общего провода (ground-compatible inputs) и может достигать пиковой величины до ±8 В без боязни вывести микросхему из строя.
При использовании входных конденсаторов C1 – C4 по 0,1 мкФ нижняя частота среза будет 16 Гц.
Для управления режимами ST-BY и MUTE может быть использованы CMOS выводы микроконтроллера или любые внешние маломощные транзисторы.
RC цепи (R1C9 и R2C10) используются для сглаживания управляющих сигналов, что препятствуют возникновению каких-либо слышимых щелчков при управлении микросхемы.
Поскольку нормальный ток управления 22 вывода (цепь MUTE) составляет около 10 мкА, то максимальное значение резистора R2 равно 70 кОм. Данный факт позволяет использовать небольшой по величине конденсатор 1 мкФ (C10).
Для бесшумного (без щелчков) возврата усилителя из режима ожидания (ST-BY) скорость напряжения перехода должна быть меньше 2.5 В/мс.
Если использовать режимы ST-BY и MUTE не планируются, то соответствующие выводы можно подключить непосредственно к шине питания.
При появлении паразитных шумов на выходе усилителя, следует на вход микросхемы подключить ФНЧ первого порядка (1 кОм плюс конденсатор 220 пФ).
За более подробной информацией следует обратиться к заводскому техническому описанию.
Шум китаской магнитолы побежден (?)
Информации будет много, как и фоток, поэтому решил создать отдельный пост, а не продолжать предыдущий по данной магнитоле.
Сразу хочу сказать, я не питаю особого доверия продукции китайской «лёгенькой промышленности», поэтому может так получиться, что написанное мной будет работать только у меня.
А теперь по порядку. Как писалось ранее, я уже делал фильтр по питанию, который вообще не произвел никакого эффекта. Тогда выяснилось, что шум появляется только при прогреве машины/аппарата (что первично я хз). Поэтому, охладев к теме питания, как возможной причине шумов, начал думать о начинке самого майфуна. Первым делом было решено поменять откровенно дешевые или вообще китайские микросхемы звукового тракта, а именно усилитель мощности TDA7388 и аудиомикшер GS2313 (см. фото).
Сказано — сделано. В качестве усилителя мощности была взята TDA7560 (полностью совместимая по ножкам), аудиопроцессор — TDA7313, также полностью совместимый с китайским noname GS2313.
Что тут сказать, включив аппарат после замены, я понял, что просто обязан разобраться с шумами (которые с заменой микросхем так и не ушли), т. к. звук стал просто шикарен по сравнению с тем, что было до. Следующим шагом решил заодно поменять и все электролитические емкости на плате усилителя. Они, разумеется, покупались заведомо качественные.
И снова мимо, шумит, с#ка.
Ладно, решил переделать фильтр питания, по шине BAT были поставлены две большие емкости на 10000 мкф, чтоб наверняка, вместе с ними все тот же дроссель от компьютерного БП. Но в этот раз добавил свой фильтр и по линии ACC. Понятно, что это просто управляющий сигнал, но кто знает, что там дядюшка Ляо напаял, схемы магнитолы то нет. Поставил кондеры на 2200 и 1000 мкф, все такой же дроссель, ну и пару мелких кондеев. Также показалось не лишним добавить по предохранителю на каждую линию на 10А (на ACC, конечно, перебор, но другого не было). К слову, резистор, показанный на схеме, ставить не стал.
Думаю, тот факт, что шум не исчез, уже не будет сюрпризом. Тут меня уже начало немного одолевать чувство «А не пошло бы оно все нах#$!».
Но судьба сжалилась. Ну или решила таки воздать должное за мои труды и испорченные какие уже по счету выходные. Когда в очередной раз снимал/ставил мафон, совершенно случайно заметил, что шум резко пропадает при снятии магнитолы. И тут закрались сомнения, беру вольтметр в руки и меряю напряжение между корпусом магнитолы и кузовом. Вуаля! С убавленным звуком около 10 мВ, при выкручивании звука на 14 единиц доходит до 100 мВ. Насколько я понял, это получился контур заземления, т. е. по корпусу постоянно идут токи, которые и создают наводки.
Тут я решил для начала взять массу на питание майфуна прямо с кронштейна крепления на случай, если дело в проводах (хотя, раз штатный аппарат не страдал от плохого питания, значит с проводами все нормально). И снова нулевой результат. В итоге единственным решением является изолировать корпус магнитолы от контакта с кузовом. Я просто обклеил его и кронштейны маделином.
Попутно сегодня поставил твитеры, звук стал намного приятнее и детальнее. Ощущение, будто снял с ушей плотную шапку и наконец-то начал слышать все.
Итак, постараюсь резюмировать.
Первое, что хочется сказать, я уже боюсь сглазить. Прошлый раз тоже думал, что все, не шумит, когда поставил первый вариант фильтра. В итоге выяснилось, что шум начинается только при прогреве.
В этот раз гонял машину часа 3 не выключая, все прогрелось до нельзя, шума пока нет.
Следующее это то, что смысла в покупке данного аппарата нет никакого, если не менять микросхемы звукового тракта, т. к. без этого она ну вообще не играет. Понимаешь это только после замены. Насчет фильтра хз. Не пробовал без него, но с изоляцией от кузова и, честно сказать, наверное и не буду. Меня уже эта тема порядком задолбала.
Одним из положительных моментов наличия емкостей по линии ACC стала задержка отключения магнитолы при выключении зажигания (или же при запуске двигателя). Большие емкости по линии BAT не пропускают помехи при старте, по крайней мере треска/щелчков в колонках нет.
UPD Подсказали мне тут очевидный (как кажется теперь) момент, но который я сам до этого упорно не хотел замечать. А именно, корпус магнитолы явно никак не заземлен внутри аппарата. Только касанием тюльпанов, корпус которых в свою очередь по тонким дорожкам идет на массу питания. Как теперь мне кажется, именно из-за этого и был просад напряжения по массе относительно кузова. Итак, если простыми словами, сажаем корпус магнитолы явно на общий провод и имеем отсутствие фона даже при касании корпуса на кузов. По крайней мере уже сутки гоняю, магнитола стоит в штатных кронштейнах без изоляции от них, фона не слышу, если что поменяется, то снова отпишусь.
Вот фото для наглядности, надеюсь, последней модификации данного аппарата
UPD Решил поделиться опытом использования. На дворе сентябрь 2021 года. 5 лет майфун трудится в поте лица, это удивительно, думал, выброшу его через пару лет. Затраченные на него труды окупили себя))
Toyota Corolla 2008, двигатель бензиновый 1.4 л., 97 л. с., передний привод, механическая коробка передач — автозвук
Машины в продаже
Комментарии 142
Тоже приобрел китайский майфун, заменило усь на TDA 7850, поставил кондер на 10000 мкф, звук стал просто сказка, басы плавные, но писк, который нарастает вместа с обротами достал, пока магнитола стоит в авто, сегодня кинул провод с тюльпанов на корпус и минус взял с корпуса авто, писк стал тише ноеще есть, есть идея поставить фильтр на питание, все что без паялтьника все переделал, старая магнитола работает без писка, эта пищит. Я по фото понять не могу, тут получается плата на которой находятся элемнты управления, втыкается флешка и тд дополнительно проводом по минусу соеденина со второй платой где впаян усилок и далее на корпус, а корпус уже от автомобиля не изолирован. И самое интересное, корпус моей магнитолы затянут в пленку реально как будто изолирован, но коряво так затянут. Дак вот вернуться к вопросу подключения минусов изнутри я прав, все платы по минусу соеденены?
Приветствую! Тоже появился писк-шум после замены 7388 на 7850 + заменил smd кондеры 1мкф по входу на 330nf пленочные (по даташиту на входах у 7850 330нф идут, в мафоне стояли смд 1мкф вроде керамика, ну а пленку советуют для звука лучше). На нулевой громкости писка нет, с 1 и выше появляется противный тихий писк, и утром при первом включении даже фон сначала какой-то громкий, который сгасает и переходит в писк. попробую как и вы с массой поиграться. но странно что на 7388 такого не было вообще, звук улучшился с заменой но капец добавился писк.
еще хотел спросить, что дает замена китайской gs2313 на TDA7318D? с усилком понятно, разницу услышал, добавились басы, вобщем картина стала лучше, высокие стали приятнее.
С массой поигрался? Помогло? Тоже пищю, китайский майфун, внутри тоже развязок массы нет никаких, на днях собираюсь попробовать поиграться, впаял усилок TDA 7850, и кондер на 10000 мкф звук стаал просто прелесть.
Забил как-то, машина начала в другом парить мозг, заменил тогда китайский аудиопроц 2313 на ТДА, и два смд-кондера в его обвязке с 0.1мкф на 1мкф, зазвучало еще куда более круче а самое главное басы стали валить как с сабом, — эти два кондера заводские на 0.1мкф сильно срезали изначально басы, грубо говоря басы начинались с 60-80 Гц раньше, теперь с 20-40Гц — самый кач) очень рекомендую эти переделки ) небо и земля.
Ясправился, с писком и у себя и у бати и у двух друганов, взял с БП от компа ж\два кондера и дроссель, получился фильтр, подцепил на питание, тишина, у бати после смены магнитоллы тоже писк начался, титайские майфуны без фильтров на питании, такую же байду навесом спаял тишина, и два товарища обращались им тоже сделал, тоже помогла, все детали от блоков питания компов.
На тему «Шум китаской магнитолы побежден (?)» автор m1rag3
У меня прям китай-китай, доставшийся с машины и менять пока средств не предвидится. Впаял, по совету коллеги с техотдела (ремонтируют радиостанции), дроссель вместо уиной китайской перемычки (витков 10 многожильного лакированного кабеля) вместо перемычки. Перестал слушать свист генератора и «цокание» релюх с колонок.
Еще присутствует некоторый «песочек» и плоский звук, но сказано еще поменять усилитель на TDA, припаять провода с нормальным сечением вместо узких дорожек на платах по питанию, поставить на вход и выход питания конденсаторы и звук преобразится.
Здравствуйте! Не могу сказать, в чем причина, но замена конденсаторов — первое, что я бы попробовал сделать у себя. Они не особо любят низкие температуры.
Привет. А может китайская автомагнитола перезагружаться из-за микросхемы плохой, раньше было всё нормально, в один момент начала перезагружаться. У меня стоит микросхема TM2313. Хочу заменить на TDA7313.
Много читал таких случаев, бывало, что совсем помирали, так что перезагрузка это полбеды. Из-за чего угодно может быть, в т.ч. из-за микросхемы. Но я бы в первую очередь попробовал сброс до заводских настроек. Именно сброс, не просто клемму скинуть. Правда не помню, а там есть вообще такой пункт меню или кнопка.
Привет. Может подскажешь, купил встроенную магнитолу Junsun, поставил. шум ужасный просто, сама магнитола как я понимаю заземляется небольшим проводом, который выходит из штекера питания. Поможет заземление корпуса?
Да так и не скажешь, шуметь может от чего угодно, от неправильного питания, от бракованной микросхемы, от непропая на плате. Вариантов просто вагон.
Здравствуйте у меня в китайской магнитоле стоит усилитель ac7315hx хочу поменять её на tda7850.
Аудио контроллер у меня в магнитоле стоит tda7729.
Вопрос : стоит ли менять аудио контроллер tda7729 на tda 7313?
Может быть tda7729 лучше чем tda7313?
Приветствую! Я таких микросхем не знаю, по своим искал аналоги на форумах, кто что взамен ставил. По этим надо, наверное, аналогично искать.
Здравствуйте у меня в китайской магнитоле стоит усилитель ac7315hx хочу поменять её на tda7850.
Аудио контроллер у меня в магнитоле стоит tda7729.
Вопрос : стоит ли менять аудио контроллер tda7729 на tda 7313?
Может быть tda7729 лучше чем tda7313?
Добрый день, вы поменяли ac7315hx на tda7850
Нет. До сих пор не поменял. Микросхема дома лежит. Паяльника хорошего нет, да и времени нет
Здравствуйте у меня в китайской магнитоле стоит усилитель ac7315hx хочу поменять её на tda7850.
Аудио контроллер у меня в магнитоле стоит tda7729.
Вопрос : стоит ли менять аудио контроллер tda7729 на tda 7313?
Может быть tda7729 лучше чем tda7313?
Если да какой результат?
ура! …кинул оба провода как на фото красный который от первой платы на вторую.Его не было с завода, как и не было от второй платы, черный который, на корпус майфуна))))) Фон пропал! и блютуз и промежуток между трэками не фонит…тишь да благодать.
