Стабилизаторы напряжения – Радиолюбительская азбука
Ниже даны информация и схемы включения наиболее распространенных, недорогих и высококачественных стабилизаторов напряжения. Микросхемы 79хх, 79Lxx, LM337 стабилизируют отрицательное, относительно общего провода, напряжение, все остальные — положительное. Принцип действия регулируемых стабилизаторов напряжения (LM317 и его аналоги, LM337) — поддержание между выходом и управляющим входом напряжения, равного 1,25 ±0,02 В; для этого обычно «снаружи» микросхемы включается делитель напряжения на резисторах. При уменьшении выходного напряжения (влияние мощной нагрузки) уменьшается напряжение на управляющем входе и микросхема увеличивает выходное напряжение до тех пор, пока управляющее напряжение не станет равным 1,25 ±0,02 В. При изменении сопротивления подстроечного резистора изменяется выходное напряжение; между управляющим входом и общим проводом желательно включить конденсатор емкостью 10 мкФ и более.
Для всех стабилизаторов «электролиты» на входе и выходе нужны только в том случае, если длина проводов до «ближайших» конденсаторов превышает 20 см, иначе микросхема может самовозбудиться. Емкость этих конденсаторов должна быть более 10… 100 мкФ.
Микросхемы LM2931, LM2940, LP2950 маркируются таким образом:
Микросхема LP2951 по соотношению «цена — качество и возможности» близка к идеалу. Для получения обычного 5-вольтного стабилизатора нужно соединить вместе выводы 1-2 и 6-7 (рис. 3.28, а), при этом в цепь ООС регулирующего ОУ включается встроенный в микросхему делитель напряжения R1—R2. Регулируемый стабилизатор получается, если к инверсному входу ОУ подключить внешний делитель напряжения (рис. 3.28, б), при этом выходное напряжение изменяется от 1,25 до (+U-0,5) В. Выходной ток стабилизатора очень невелик (ограничивается не показанной на рисунке схемой защиты, на уровне
Микросхема TL431 — регулируемый стабилитрон; его напряжение стабилизации можно изменять от 1,25 до +U с помощью внешнего делителя напряжения. Ток через управляющий вход не превышает 4 мкА (на самом деле он гораздо меньше), поэтому суммарное сопротивление резисторов делителя напряжения может быть до 100 кОм. Принцип действия микросхемы — поддержание на
Рис. 3.28. Микросхемы стабилизаторов выходе (катоде) такого напряжения, чтобы напряжение на управляющем входе равнялось 1,25 ±0,01 В.
Микросхемы TDA8133…38 и их белорусские аналоги серии ILA — сдвоенные стабилизаторы напряжения с отключаемым выходом. Если вывод 3 микросхем соединить с общим проводом (при этом через вывод 3 течет ток не более 2 мкА), напряжение на выходе 2 (вывод 6) уменьшится до нуля. Если у микросхемы 8137 напряжение на выходе 1 (вывод 7) уменьшится до 4,85 В (по любой причине), мгновенно на выходе «сброс» (вывод 5) появится уровень лог. «0». После того как напряжение на выходе 1 увеличится до 4,9 В, начнет заряжаться конденсатор С1, и через некоторое время на выходе «сброс» установится уровень лог. «1» (этот выход выполнен по схеме с открытым коллектором).
Источник: А. С. Колдунов, Радиолюбительская азбука. Том 2. Аналоговые устройства. — М.: СОЛОН-Пресс, 2004. 288 с. — (Серия «СОЛОН — РАДИОЛЮБИТЕЛЯМ» выпуск 24)
Tda8133 что за микросхема
Решил написать небольшую заметку, возможно кому-то она окажется полезной и сэкономит время.
Попал ко мне в руки телевизор SONY KV-X2551D.
Симптомы: изображение свернуто в одну узкую горизонтальную полосу посреди экрана. Не работает кадровая развертка. Хозяин телевизора говорит, что при включении произошел хлопок и изображение стало таким.
Пробороздив просторы интернета я нашел схему упоянутого телевизора. Как всегда, схема эта оказалась универсальной, и, возможно, подходит и для других моделей.
Сама микросхема упакована в корпус, который в даташите называется HEPAWATT, но по виду напоминает стандартный корпус TO-220 с 7 выводами. Микросхема установлена на радиаторе. Замеряв питающее напряжение между выводами 4 и 2, а также 4 и 6, увидел, что оно несколько повышено по сравнению с указанным на схеме (на схеме указано 27 и 29 вольт, в моем случае напряжение было аж 38 вольт.) Стоит отметить, что разработчики телевизора в своем репертуаре запитали кадровую развертку от строчного трансформатора. Вот скажите, зачем вы это делаете?? для того, чтобы схема была сложнее, или чтобы при ремонте подыхающая одна развертка тянула за собой другую? не проще ли было домотать одну дополнительную обмоточку на трансформаторе блока питания?
Для начала, я предположил, что напряжение 27В идет без стабилизации, и возможно просто выросло так от недогруза.
Корпус микросхемы TDA8170 был треснутым, так что никаких сомнений в ее неработоспособности не оставалось.
Довольный своей находкой, я на следующий день купил указанную микросхему TDA8170. Купил даже две штуки, зная, насколько легко обычно вылетают подобные силовые полупроводниковые изделия. Силовых высоковольтных транзисторов я беру сразу десяток, они обычно горят как спички.
И тут, я подхожу к самой кульминации моего рассказа! Поискав по интернету, я увидел что у не у меня одного такая проблема. Оказывается, микросхема TDA8170 уже снята с производства, а вместо нее с перебитой маркировкой продают микросхему TDA8172.
Все отличие между указанными микросхемами в том, что в TDA8172 нет источника опорного напряжения! Неудивительно, что мой усилитель уходил в насыщение, ведь неинвертирующий вход практически висел в воздухе!
Ах да, еще одно отличие в том, что TDA8170 стоит 7$, а TDA8172 стоит 2$. Кто бы не был тот умник, что додумался менять маркировку микросхем с более дешевой на более дорогую, только на мне он наварил 10 баксов! А кто еще попался на эту удочку?
Маркировка микросхемы была сделана довольно качественно, явно было видно что она нанесена не кустарным способом. Возможно это китайская подделка?
Дополнительно, я выпаял диод D511, и закоротил перемычкой диод D512, чтобы схема соответствовала даташиту, однако этого можно и не делать.
Включаем телевизор, и о чудо!! развертка работает!! Микросхема немного тепленькая, и спокойно проработала у меня несколько часов. После этого я отдал телевизор хозяину.
Несколько часов времени потрачено, но результат есть!
3. Конечно от поддельных деталей не застрахуешься, однако перед заменой дорогих редких деталей нужно пошерстить форумы, возможно удастся почерпнуть полезную информацию.
Автомагнитолы и TDA7850 TDA7560 TDA7388 PLA007 STPA003
Дорогие читатели на данную запись меня подвигло отсутствие актуальной информации по поводу микросхем усилителей в магнитолах.
После покупки Android 2din магнитолы(Witson А430) разочаровало качество её звучания и быстрый гуглинг выдал кучу статей о замене TDA7388 на TDA7850 + увеличение ёмкости конденсатора который стоит в цепи питания данной микросхемы. После замены качество звука изменилось не сильно. Был расстроен в виду огромного количества положительных результатов здесь на драйве. Далее озадачился поиском «оригинальной» микросхемы. Был даже выпаян PAL007 из старой магнитолы пионер. Всё не то.
Дале начал изучать мануалы и всю доступную информацию от производителя. Каково же было моё удивление что выпуск TDA всей серии был прикрашен и взамен выпушена новая серия STPA001 STPA003 STPA005

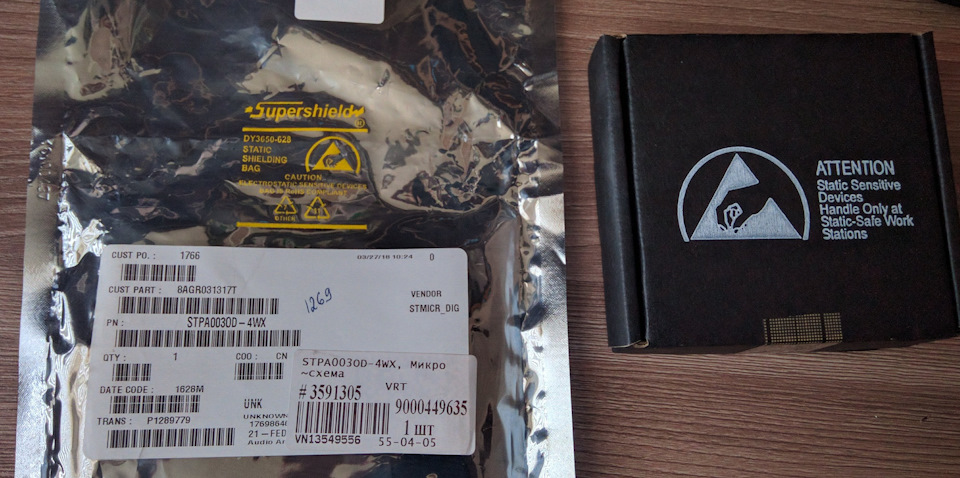

Была заказана STPA003 и пошло время ожидания.
После установки качество звучания улучшилось но опять не то.

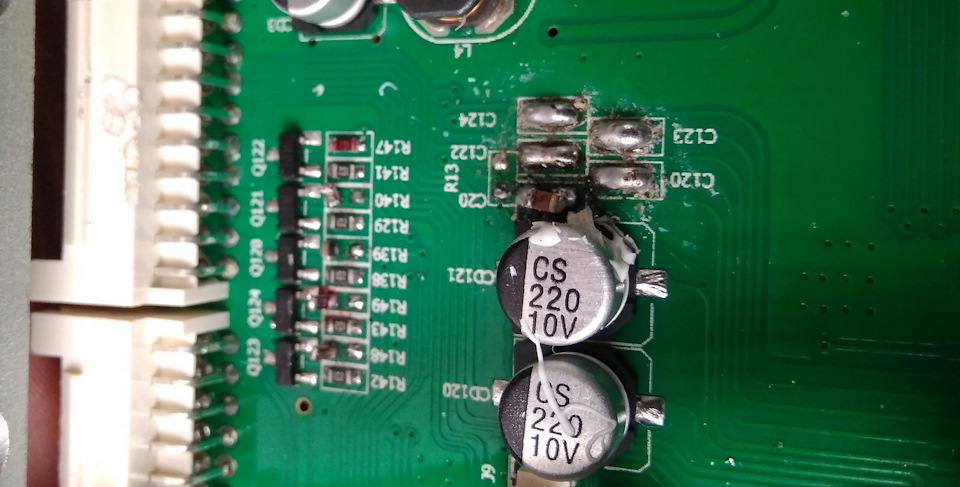

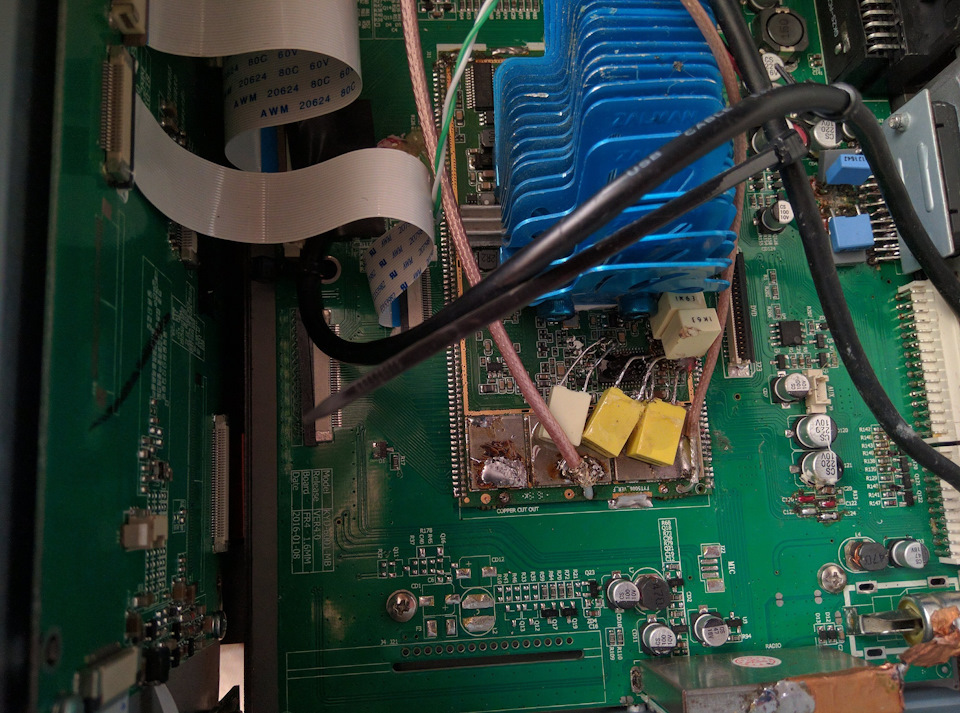

После дальнейшего изучения мануалов был принято решение изменять обвязку усилителя и тембрблока/микшера(BD37033), т.к. китайцы использовали керамические конденсаторы и умудрились очень сильно нахимичить с входами BD37033. Номиналы конденсаторов по входу не соответствовали + был некий фильтр в виде проходного резистора и на землю. Конденсаторы заменили на плёночные всё лишнее успешно удалил.
Данная процедура была проделана для входов процессора и радио, AUX не трогал. Т.к. процессор был подключен через балансный вход пришлось искать отдельно его сигнальную землю и менять на ней конденсатор, который к слову был 10мкф вместо 1мкф.
Так же был отключен аудио выход, кроме выхода сабвуфера и удалены проходные конденсаторы.
После проделанных манипуляций качество звука стало разительно отличаться в лучшую сторону. Плюсом не много подросла общая громкость.
Отдельно хочу сказать по поводу конденсаторов на входе STPA (TDA) их можно ставить в пределах от 0,2 до 0,1 мкф, будет изменяться частота среза на низких. Если не глядя то Я бы рекомендовал так 0,2 для 20см динамиков, 0,15 для 16см. и 0,1 для 13см и меньше.
Итог: Замена конденсаторов в аудио тракте даёт самый заметный результат на качество звука. Замена китайских TDA лотерея, где-то верха подняты где-то низы завалены, они все обладают большой не линейностью. PAL007 можно использовать только выпаянный из старых магнитол иначе получите перемаркированную TDA. В целом замена микросхемы усилителя не даёт какой либо значимый эффект если там не совем уж говно стояло.
