Thunderbolt 4 (USB4)
Интерфейс Thunderbolt 3, первым появился на системных платах построенных на чипсете Intel Z170 Express, с пометкой Intel Thunderbolt 3 Certified Motherboard: Z170X-Gaming G1, Z170X-Gaming GT, Z170X-Gaming 7, GA-Z170X-UD5 TH, X170-Extreme ECC (построена на чипсете Intel C236) от тайваньской компании GIGABYTE. Данные модели плат поддерживают USB 3.1 (10 Gb/s) и через протокол USB 3.1 type-C после обновления BIOS смогут поддерживать интерфейс Thunderbolt 3 за счет того, что они построены на новых чипсетах Intel Alpine Ridge (Intel DSL6540).
Thunderbolt 3 (USB-C) порты (контроллеры) также реализованы в новых системных платах построенных на чипсете Intel Z270 Express: GIGABYTE GA-Z270X-UD5, GIGABYTE Aorus Z270X-Gaming 7 и т.д.
Реализованный тип соединения USB Type-C совместим с разъемами интерфейсов DisplayPort 1.2, Extreme USB 3.1 и Thunderbolt 3.
На новом чипсете Intel Z390 Express контроллер Thunderbolt 3 вернулся на материнские платы GIGABYTE, он встроен на следующих моделях: Z390 DESIGNARE и Z390 AORUS XTREME WATERFORCE.
Но, есть выход даже для плат у которых нет встроенного контроллера, это использовать карты расширения, например: ASRock Thunderbolt 3 AIC.
Характеристики карты расширения Thunderbolt 3 AIC:
Скорость передачи данных до 40 Гбит/с!
Подключение одного монитора 5K@60Гц или двух мониторов 4K@60Гц по одному кабелю.
Скоростная зарядка USB PD 2.0 12В@3A (36Вт).
Подключение к любой док-станции, устройству или дисплею с интерфейсом PCIe, USB, DisplayPort.
Требование к материнской плате, наличие разъем Thunderbolt AIC (5-pin), один разъем, соответственно поддерживается одна карта расширения. Он необходим, так как надо будет соединить ASRock Thunderbolt 3 AIC с разъёмом Thunderbolt на материнской плате с помощью кабеля TBT.
Контроллер: Intel JHL6540 Thunderbolt 3.
2x разъёма Thunderbolt 3 Type-C (до 40 Гбит/с), поддерживает цепочку из шести устройств Thunderbolt, 1x разъём DisplayPort (вход), 1x разъём Mini DisplayPort (вход) и 1x разъём TBT Header.
Подключение по интерфейсу PCI Express 3.0 x4 (пропускная способность 32Гбит/с).
Поддерживает интерфейс Thunderbolt 3 формата 5K (5120 x 2880)@ 60Гц для одного дисплея при подключении по одному кабелю.
Поддерживает интерфейс Thunderbolt 3 в формате 4K x 2K (4096×2160) @ 60Гц для двух дисплеев при подключении по одному кабелю.
Поддерживает два видеопотока потока (восемь линий) DisplayPort; поддерживает подключение нескольких мониторов DisplayPort по цепочке.
Thunderbolt 3 AIC можно использовать совместно с адаптерами стандарта 10 Gigabit Ethernet, чтобы обеспечить скорость передачи данных по проводной сети на уровне до 10 Гбит/с.
В комплекте: карта расширения, руководство по установке, компакт-диск, кабель TBT Header, кабель DisplayPort и переходник Mini DisplayPort на DisplayPort.
Поддержка фирменных системных плат ASRock. Использующих x4 линии PCH: Z370 Gaming K6, Z370 Extreme4, Z370 Pro4, Fatal1ty H370 Performance, X299 OC Formula, X299 Gaming K6, X299 Killer SLI/ac, X299 Extreme4, X299 Designer+, X299M Extreme4.
Использующих x4 линии CPU: Z370 Killer SLI, Z370 Killer SLI/ac, Z370 Taichi, Z370 Professional Gaming i7, X299 Professional Gaming i9 XE, X299 Taichi XE, X299 Professional Gaming i9, X299 Taichi.
*Аналогичные карты расширения построенные на контроллере Intel DSL6540, есть и у других производителей материнских плат: ASUS ThunderboltEX 3, GIGABYTE GC-ALPINE RIDGE и т.д.
В частности карту GIGABYTE GC-ALPINE RIDGE поддерживают новые системные платы построенные на чипсете Intel Z370 Express и имеющие на плате THB-C Header. Это модели: Z370 AORUS Gaming 7, Z370 AORUS Gaming 5, Z370 AORUS Ultra Gaming, Z370 AORUS Gaming WIFI, Z370 AORUS Gaming 3, Z370 AORUS Gaming K3 и Z370XP SLI.
И системные платы построенные на чипсете Intel X299 Express: X299 AORUS Gaming 9, X299 AORUS Gaming 7, X299 AORUS Ultra Gaming Pro, X299 AORUS Ultra Gaming, X299 AORUS Gaming 3 Pro, X299 AORUS Gaming 3, X299 UD4 EX, X299 UD4 Pro, X299 AORUS Gaming и X299-UD4.
Существует две ревизии карт GIGABYTE GC-ALPINE RIDGE, rev. 1.0 построена на контроллере Intel DSL6540 B-step, а rev. 2.0 построена на контроллере Intel DSL6540 C-step.
Как видно на фото ниже, на карте 5 портов: 2х USB Type-C, 2х Mini DisplayPort 1.2 (входы) и HDMI.
Возможность вывода видеосигнала 4K средствами портов DisplayPort 1.2/
Возможность одновременного подключения до 12 устройств (до 6 устройств на каждый порт).
*Компания GIGABYTE выпустила вторую ревизию контроллера GC-TITAN RIDGE (rev. 2.0) (12WE6-TITAR2-00AR), она построена на Thunderbolt 3 контроллере Intel DSL7540.
2 порта USB Type-C, 2 порта Mini-DisplayPort (DP_IN1/DP_IN2), и один порт DisplayPort 1.4 (поддержка HDCP 2.2 и HDR) с поддержкой максимального разрешения 8K (7680×3840)@60Hz. 1х USB 2.0/1.1 header, 1х 5-pin Thunderbolt header, 1х 3-pin Thunderbolt header.
Поддержка стандарта PD3.0 (Power Delivery) и мощности до 100Вт. Для обеспечения заявленной мощности, на карте есть два 6-pin PCIe силовых разъёма.
*Компания ASUS начала продажу карты расширения ThunderboltEX 3-TR с двумя портами Thunderbolt 3. Она построена на контроллере Intel Thunderbolt 3 JHL7540.
Порты и разъёмы: 2x USB Type-C, 2х mini DisplayPort IN, 1x 6-pin PCIe силовой разъём для обеспечения быстрой зарядки (поддержка PD3.0 и 100Вт), 1x USB 2.0 header и 1x Thunderbolt header.
Интерфейс карты расширения: PCIe 3.0 x4.
Размеры карты: 11.77 х 18.05 см.
Совместимые материнские платы, платформа Intel: ROG MAXIMUS XII EXTREME, PRIME Z490-P, TUF GAMING H470-PRO (WI-FI), ROG MAXIMUS XII FORMULA, PRIME Z490-V, TUF GAMING H470-PRO, ROG MAXIMUS XII APEX, PRIME H470-PLUS, ROG MAXIMUS XII HERO (WI-FI), ROG STRIX B460-F GAMING, ROG STIRX Z490-E GAMING, ROG STRIX Z490-F GAMING, ROG STRIX Z490-A GAMING, ROG STRIX Z490-H GAMING, PRIME Z490-A, TUF GAMING Z490-PLUS (WI-FI) и TUF GAMING Z490-PLUS.
Платформа AMD: ROG STRIX B550-E GAMING, ROG STRIX B550-F GAMING (WI-FI), ROG STRIX B550-F GAMING, PRIME B550-PLUS и TUF GAMING B550-PLUS.
Совместимость с мониторами: ASUS PA32U и LG 34WK95U W.
Совместимость с внешними видеокартами: ASUS ROG XG STATION 2 и ASUS ROG XG STATION PRO.
Совместимость с зарядными устройствами: SUPERTANK USB C POWER DELIVERY.
Совместимость с внешними накопителями: AKiTiO Thunder3 Duo Pro AKiTiO THUNDER3-PCIe-BOX, ARCHGON THUNDERBOLT 3 Portable SSD X70 240GB, Dell THUNDERBOLT-TB16 WITH 240W, G-DRIVE THUNDERBOLT/USB3.0-G-DRIVE-4TB, HP P800 512GB THUNDERBOLT PROTABLE SSD, LACIE RUGGED USB3.1 Type C Thunderbolt 500GB, OWC THUNDERBLADE THUNDERBLADE V4-1TB, OWC THUNDERBOLT 3 ENVOY PRO EX THUNDERBOLT3-250GB, OWC THUNDERBOLT 3-USB3.1 THUNDERBOLT3 DOCK, PATRIOT Portable SSD EVLVR 512GB, SAMSUNG THUNDERBOLT 3 Portable SSD X5-500GB, SEAGATE Quick silver, SONNET ECHO EXPRESS SEL-THUNDERBOLT 3 EDTION TO PCIE и SONNET FUSION THUNDERBOLT3 PCIE-1TB.
*Интерфейс Thunderbolt 3, прописался и на материнских платах построенных на чипсете AMD B550. Например, в плате GIGABYTE B550 VISION D интегрирован контроллер Intel JHL7540 (Titan Ridge). Поддержка данного интерфейса официально не сертифицирована.
Также компания ASUS для карты расширения ThunderboltEX 3-TR заявила о поддержке следующих фирменных системных плат: ROG STRIX B550-E GAMING, ROG STRIX B550-F GAMING (WI-FI), ROG STRIX B550-F GAMING, PRIME B550-PLUS и TUF GAMING B550-PLUS.
Что дает интерфейс Thunderbolt 3: у него удвоена скорость передачи данных до 40 Гбит/с, с помощью интерфейса Thunderbolt 3 через порт USB Type-C можно воспроизводить видео с разрешением 4К (3840х2160) со скоростью 60 к/с (fps). Заявлена возможность одновременно подключать до 6 внешних устройств, и порт может питать потребителей мощностью до 100 Вт. Высокоскоростная передача данных, зарядка и запитывание энергоёмких устройств, подключение внешних мониторов, оснащённых портом DisplayPort, а также профессиональных устройств с портом Thunderbolt. В отличие от портов USB предыдущих поколений, разъём USB-Type C обладает симметричным дизайном и его можно подключать любой стороной.
Технически Thunderbolt объединяет в себе функции шины PCIe и порта DisplayPort, а также может быть использован как канал питания. К одному порту могут быть подключены до шести устройств в различной конфигурации. Технология Thunderbolt открыла невероятные возможности подключения внешних устройств. Сегодня существует множество удивительных устройств с интерфейсом Thunderbolt: мониторы, камеры и устройства захвата видео 4K, док-станции с функцией зарядки внешних устройств и встроенным жёстким диском, внешние контейнеры для мощных видеокарт, сетевые адаптеры 10Gb Ethernet и многие другие устройства. И именно технология Thunderbolt 3 позволит вам использовать возможности нового порта USB Type-C в полной мере.
Компания NVIDIA, уже в драйверах версии ForceWare 361.75 WHQL «Game Ready» реализовала предварительную поддержку видеокарт построенных на чипсете Maxwell 2.0: GeForce GTX Titan, серии GeForce GTX 900 (GTX 980 Ti/980/970/960) и Maxwell 1.0: GeForce GTX 750 Ti и 750, для работы с интерфейсом Thunderbolt 3. Что открывает путь к использованию внешних дискретных видеокарт, это актуально для неттопов, ультрабуков и ноутбуков.

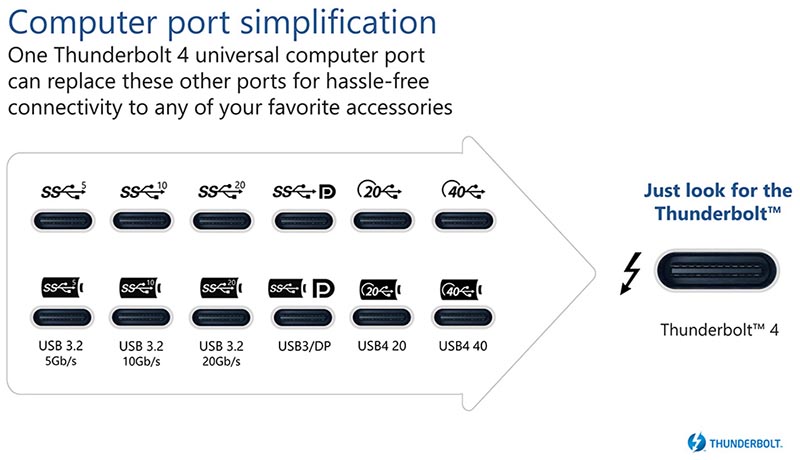

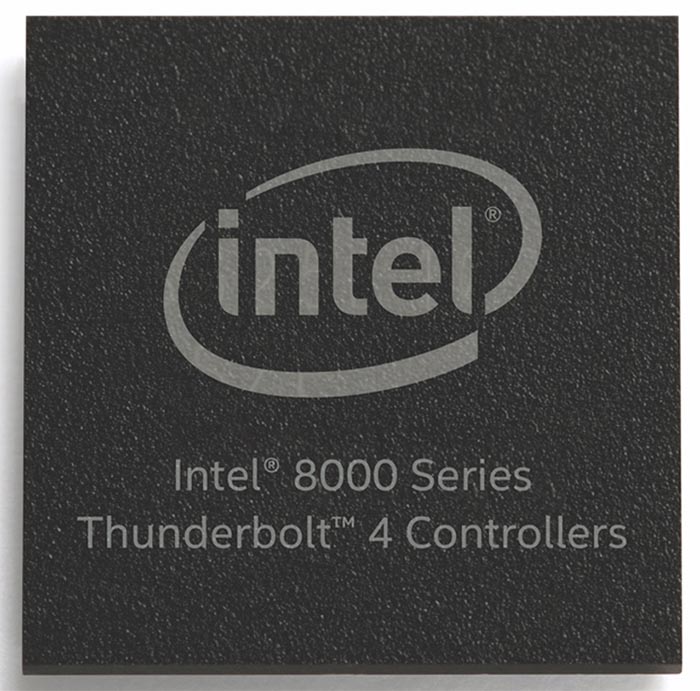

Отличия интерфейса Thunderbolt 4 от интерфейса Thunderbolt 3:
— С Thunderbolt 4 можно использовать универсальные кабели длиной до 2 метров. Например, существующий Thunderbolt 3 пассивный тип кабеля, имеет ограничение по длине 0.8 метра. И за пределами этой длины кабеля, скорость передачи данных снижается до 20 Гбит/с.

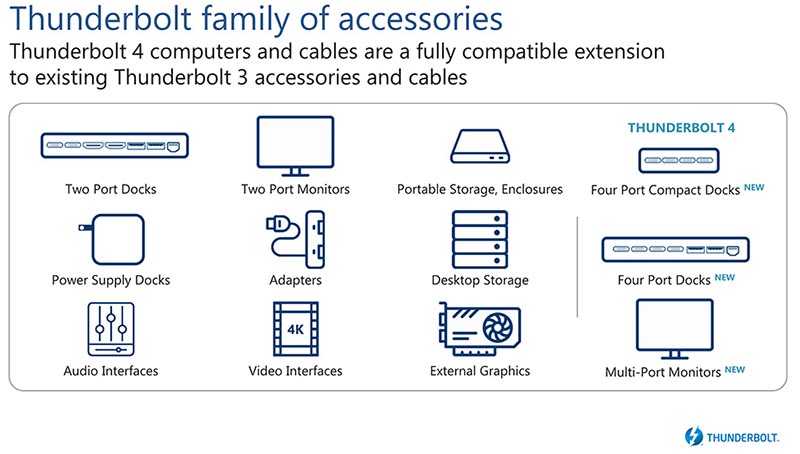

— Станут доступны аксессуары с четырьмя портами Thunderbolt 4.
— Минимальная скорость передачи данных: 32 Гбит/с, т.е. варианты когда интерфейсу Thunderbolt 3 отдавали всего две линии PCIe 3.0 (порты 16Гбит/с использовались в Apple MacBook Pro 13″), теперь не поддерживаются.
— Thunderbolt 4 теперь поддерживает два 4K дисплея, либо один 8K.
— Добавлена защита от атак DMA за счёт использования технологии Intel VT-d.
— Поддержка зарядки мобильных устройств с уровнем энергопотребления до 100 Вт включительно.
Первые устройства будут доступны уже в этом году, это будут в том числе и ноутбуки серии «Project Athena».
*Компания Apple подтвердила, что будет использовать интерфейс Thunderbolt 4 в своих будущих устройствах, которые будут построены не на процессорах Intel, а на центральных процессорах собственной разработки: Apple Silicon.
Метки: что такое thunderbolt 4, дисплей порт, thunderbolt 4, thunderbolt что такое, thunderbolt usb, переходник thunderbolt, thunderbolt hdmi, apple thunderbolt, thunderbolt usb 4, кабель thunderbolt, thunderbolt купить, thunderbolt 4 usb c, thunderbolt display, thunderbolt type c, thunderbolt dock, thunderbolt ноутбук, usb type c thunderbolt, ssd thunderbolt, macbook thunderbolt, type c thunderbolt 4, thunderbolt 4.0, порт thunderbolt, адаптер thunderbolt, thunderbolt p, thunderbolt display 27, переходник thunderbolt hdmi, монитор thunderbolt, thunderbolt pro, apple thunderbolt 27, переходник thunderbolt usb, thunderbolt displayport, thunderbolt 4 переходник, thunderbolt usb 3.0, apple thunderbolt display 27, thunderbolt 3, разъем thunderbolt, thunderbolt диск, thunderbolt 4 dock, thunderbolt ii, thunderbolt 4 кабель, thunderbolt adapter, thunderbolt 4 купить, thunderbolt 4 hdmi, thunderbolt mini, macbook pro thunderbolt, thunderbolt 3 переходники, usb type-c, usb-c, ноутбук с thunderbolt 3 портом, зачем нужен thunderbolt 4, флешка thunderbolt 3, материнская плата с thunderbolt 4, мониторы thunderbolt 3, скорость thunderbolt 4, thunderbolt 4 и usb type-c в чем разница, thunderbolt 3 что это, что можно подключить к thunderbolt 3, для чего нужен thunderbolt 3, thunderbolt 4 hdmi, thunderbolt 3 to thunderbolt 2, thunderbolt 3 устройства, thunderbolt 4 displayport, thunderbolt 3 type-c, gigabyte titan ridge, pcie 3.0 x4, плата расширения thunderbolt 3, thunderbolt header, thunderboltex 3-tr, thunderbolt 4 box, интерфейс thunderbolt 4, pcie x16 thunderbolt 4, совместимость thunderbolt 3 и thunderbolt 4.
