Диагностика по параметрам датчиков OBD 2 по Torque android

timing adv torque что это. Смотреть фото timing adv torque что это. Смотреть картинку timing adv torque что это. Картинка про timing adv torque что это. Фото timing adv torque что это

Многие знают что такое obd2 и torque, существуют сотни статей, где купить адаптер, как подключить и прочитать.

В основном пользуются для мониторинга расхода, разгона, напряжения аккума. Но что значат остальные, конкретные цыфры — инфы мало, она раскидана по форумам разными дозами, попробую что то собрать тут.

Есть подозрение что найдутся еще какие то важные параметры, по которым можно оценить как чувствует себя и чем живет ваш движок, или провести диагностику-наблюдение как было/как стало в процессе каких то манипуляций или просто со временем.

Кто знает еще что полезное по теме — просьба добавлять.
.
.
.
.

IMHO при значении топливных коррекций до 5% все в полном порядке. Если от 5 до 10 — можно потихоньку задумываться о том, что-же мешает машине готовить топливо-воздушную смесь правильно. Если же коррекция еще выше — то это уже повод к скорому визиту в сервис.

зы. Если мне не изменяет память, то после 15% ЭБУ регистрирует ошибку P0170.

ззы. Ежели чего не так написал — надеюсь умные люди меня поправят…

timing adv torque что это. Смотреть фото timing adv torque что это. Смотреть картинку timing adv torque что это. Картинка про timing adv torque что это. Фото timing adv torque что это

__________________________
3)ДАВЛЕНИЕ НА ВПУСКЕ

Давление во впускном коллекторе / intake

СУЩЕСТВУЕТ МНЕНИЕ что давление (разрежение) на впуске является одним из показателей «живучести / свежести» ДВС. Для контроля применяется датчик MAP ( Manifold Absolute Pressure), который собственно и замеряет давление во впускном коллекторе. Показания этого датчика можно прочитать через диагностический разъем OBD-II. Имея на руках ELM327 и смартфон с установленной программой для диагностики (например, Torque), мы можем контролировать показания датчиков.

При заглушенном двигателе давление в коллекторе равно атмосферному — 100 кПа (14,5 psi). На холостом ходу давление в коллекторе у исправного двигателя обычно находится в диапазоне 10.35 кПа (1,4.5,1 psi). Повышенное давление обычно сигнализирует о какой-либо неисправности, что приводит к нестабильности оборотов ХХ, повышенному расходу топлива (ввиду увеличения времени впрыска), повышенному износу узлов ДВС.

timing adv torque что это. Смотреть фото timing adv torque что это. Смотреть картинку timing adv torque что это. Картинка про timing adv torque что это. Фото timing adv torque что это

показания О2 сенсоров — это лямбда зонд при нормальной работе.

Лямбды на хх и рабочей t должны иметь график синусоиды — аплитуда от нуля до почти 1 В (примерно 0.9). Эти скачки напряжения должны происходить не реже чем 7 раз за 10 сек. Если недопрыгивает равномерно и до 0.6 В, а также прыгает раза 3-4 за 10 сек — то датчик уже полудохлый. Также должно быть показано что по коррекции обратная связь — замкнута.

Профиль под расход там самое главное указать кол-во горшков, и произв-ть форсунок — дальше по длительности впрыска он сам посчитает

В короб воздухана вставляется датчик t воздуха на впуске, maf и map там так и наз-ся (ну либо датчика расхода воздуха на впуске / датчик разряжения во впуске). Если maf — то у него и встроен датчик t воздуха рядом со считалкой…

O2 1х1 V— Напряжение кислородного датчика1 банк1
STFT1 — Кратковременная балансировка топлива банк1 (от-5 до +5 % норма), («+» бедная смесь; «-» обогащенная смесь)
LTFT1 — Долговременная балансировка топлива банк1 (от-5 до +5 % норма), («+» бедная смесь; «-» обогащенная смесь)
Fuel Raid — Давление в топливной рампе
Fuel Pressure — Давление топлива
MAF — Массовый расход воздуха (около 4 норма)
EGR Err — Ошибка системы рециркуляции отработавших газов
EGR — Управление рециркуляции отработавших газов
Throttle — Положение дроссельной заслонки
Timing Adv — Угол опережения зажигания
A THR2 — Абсолютное положения дроссельной заслонки B
Intake — Давление во впускном коллекторе
AFR© — Соотношение воздух/топливо (заданное)
Coolant — Температура охлаждающей жидкости
Oil Temp — Температура моторного масла
LPK — л/100км (мгновенное)
LPK(avg) — л/100км Среднее долговременное
Trip LPK — Среднее за поездку л/100 км
Boost — Турбо и Манометр
Fuel — Уровень топлива по данным ЭБУ

Источник

диагностика по елм Турка

timing adv torque что это. Смотреть фото timing adv torque что это. Смотреть картинку timing adv torque что это. Картинка про timing adv torque что это. Фото timing adv torque что это

timing adv torque что это. Смотреть фото timing adv torque что это. Смотреть картинку timing adv torque что это. Картинка про timing adv torque что это. Фото timing adv torque что это

всем привет.хондоводы, предлагаю тут выложить ключевые датчики контроля работы мотора.
читая разные посты, у всех чтото новое, я про датчики.расшифровку нашёл по датчикам.на всякий пожарный выкладываю, да простит меня автор.
кидая скрины-фото указывайте название датчика+параметры его работы, допустимые, не допустимые.так проще будет разобраться что для чего и откуда.ктото возьмет только то что нужно ему, ктото всё остальное.
комуто моя идея покажется бредом, типо тут итак все умные и всё давно знают.умники откликнитесь на просьбу, будьте терпимей.спасибо.прочитав очередной пост по большому расходу а именно 17л.на100км. человек пытался понять почему завышены корекции, оказалось на его моторе 2.4л.стояли топливныефорсунки от 2.0л.сколько денег и сил он тратил на поиски ионного, обьяснять ненужно.

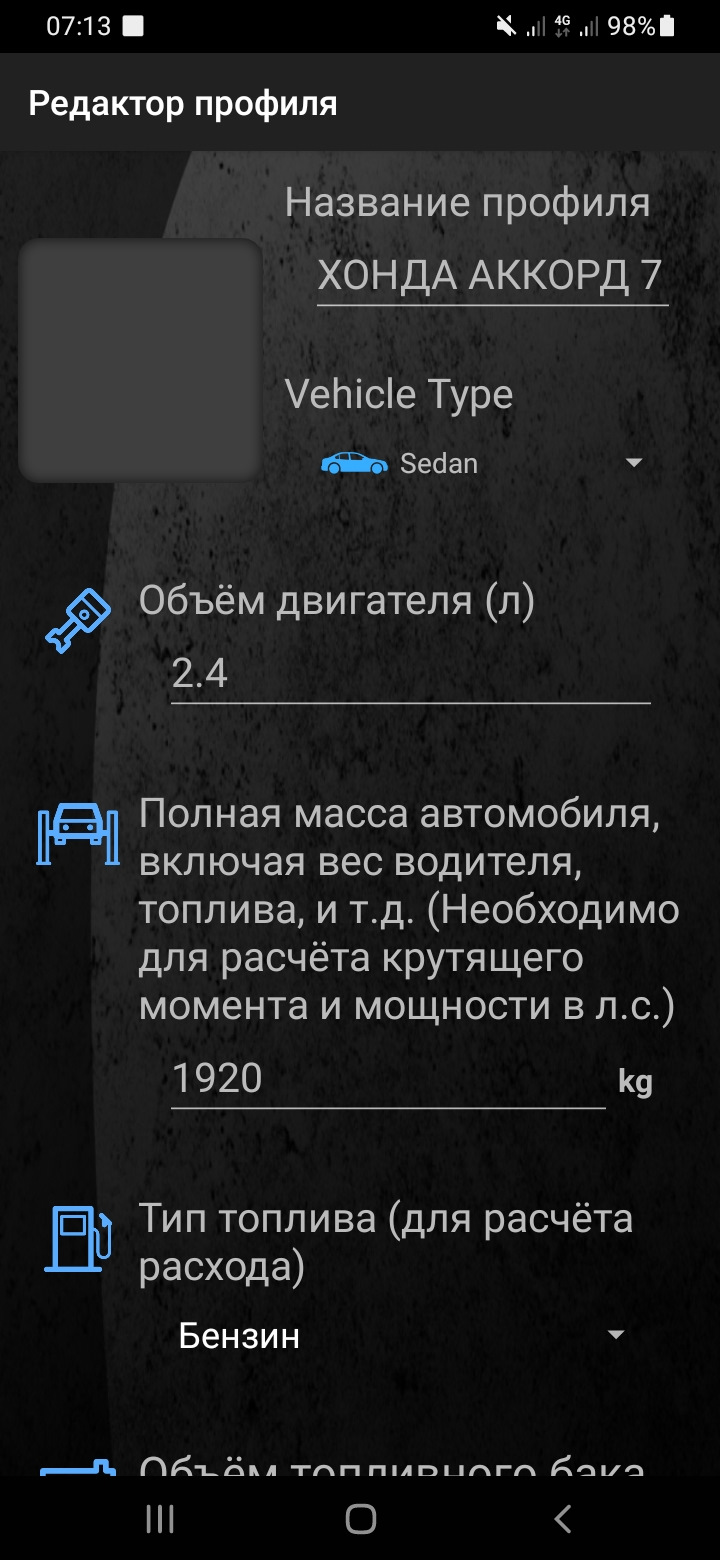

мой заполненый профиль, в турке.

Расшифровка функций программы диагностики Torque

O2 1х1 V— Напряжение кислородного датчика1 банк1
STFT1 — Кратковременная балансировка топлива банк1 (от-5 до +5 % норма), («+» бедная смесь; «-» обогащенная смесь)
LTFT1 — Долговременная балансировка топлива банк1 (от-5 до +5 % норма), («+» бедная смесь; «-» обогащенная смесь)
Fuel Raid — Давление в топливной рампе
Fuel Pressure — Давление топлива
MAF — Массовый расход воздуха (около 4 норма)
EGR Err — Ошибка системы рециркуляции отработавших газов
EGR — Управление рециркуляции отработавших газов
Throttle — Положение дроссельной заслонки
Timing Adv — Угол опережения зажигания
A THR2 — Абсолютное положения дроссельной заслонки B
Intake — Давление во впускном коллекторе
AFR© — Соотношение воздух/топливо (заданное)
Coolant — Температура охлаждающей жидкости
Oil Temp — Температура моторного масла
LPK — л/100км (мгновенное)
LPK(avg) — л/100км Среднее долговременное
Trip LPK — Среднее за поездку л/100 км
Boost — Турбо и Манометр
Fuel — Уровень топлива по данным ЭБУ

Источник

Расшифровка функций программы диагностики Torque

timing adv torque что это. Смотреть фото timing adv torque что это. Смотреть картинку timing adv torque что это. Картинка про timing adv torque что это. Фото timing adv torque что это

Решил поделится с Вами расшифровкой команд программы Torque. Думаю эта информация будет многим полезна…
Я взял за основу основные функции к нашей модели авто.

Расшифровка функций программы диагностики Torque

O2 1х1 V— Напряжение кислородного датчика1 банк1
STFT1 — Кратковременная балансировка топлива банк1 (от-5 до +5 % норма), («+» бедная смесь; «-» обогащенная смесь)
LTFT1 — Долговременная балансировка топлива банк1 (от-5 до +5 % норма), («+» бедная смесь; «-» обогащенная смесь)
Fuel Raid — Давление в топливной рампе
Fuel Pressure — Давление топлива
MAF — Массовый расход воздуха (около 4 норма)
EGR Err — Ошибка системы рециркуляции отработавших газов
EGR — Управление рециркуляции отработавших газов
Throttle — Положение дроссельной заслонки
Timing Adv — Угол опережения зажигания
A THR2 — Абсолютное положения дроссельной заслонки B
Intake — Давление во впускном коллекторе
AFR© — Соотношение воздух/топливо (заданное)
Coolant — Температура охлаждающей жидкости
Oil Temp — Температура моторного масла
LPK — л/100км (мгновенное)
LPK(avg) — л/100км Среднее долговременное
Trip LPK — Среднее за поездку л/100 км
Boost — Турбо и Манометр
Fuel — Уровень топлива по данным ЭБУ

Источник

OBDII + Torque + KIA Adv

timing adv torque что это. Смотреть фото timing adv torque что это. Смотреть картинку timing adv torque что это. Картинка про timing adv torque что это. Фото timing adv torque что это

Приведу краткий инструкт по OBDII сканеру, читалкой Torque, плагином KIA ADV.

Нам необходимо:
-Сканер OBDII (мой девайс в предыдущем посте БЖ)
-Устройство на Андройде (в моем случае)
-Torque PRO
-KIA Adv for Torque
-Естественно сам Авто =)

Подключение по BT:
-Подключаем OBDII сканер к авто, убеждаемся что он включен.
-В блютусном меню наладонника ищем устройство (обычно отзывается как «OBDII»)
-Pairing, пинкод обычно 1234

На наладоннике устанавливаем сначала Торк ПРО (не реклама)

timing adv torque что это. Смотреть фото timing adv torque что это. Смотреть картинку timing adv torque что это. Картинка про timing adv torque что это. Фото timing adv torque что это

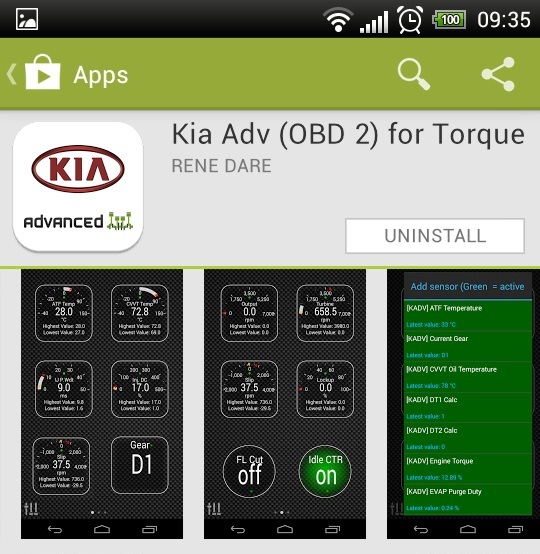

Потом KIA Adv (не реклама)

timing adv torque что это. Смотреть фото timing adv torque что это. Смотреть картинку timing adv torque что это. Картинка про timing adv torque что это. Фото timing adv torque что это

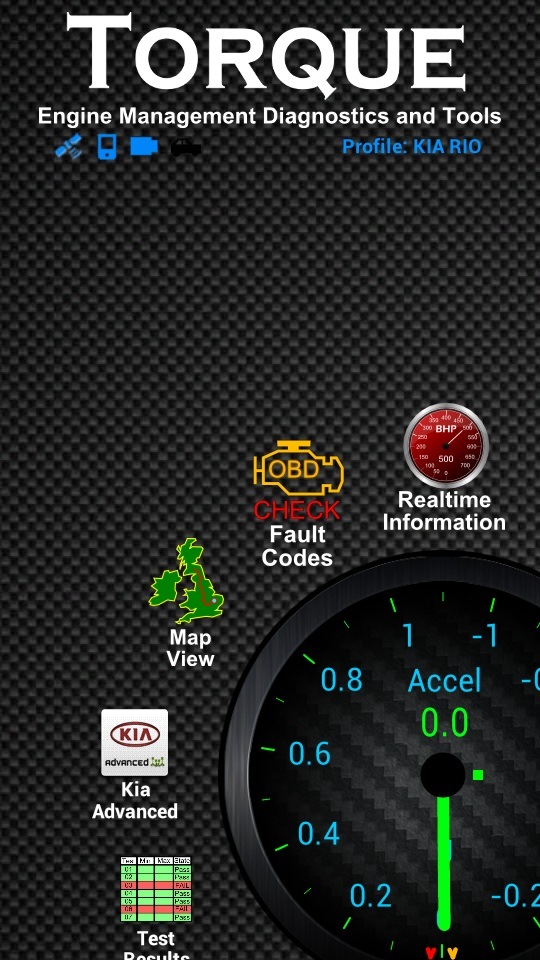

Запускаем Торк и убеждаемся что в главном меню появилась иконка Kia Advanced, жмем на нее

timing adv torque что это. Смотреть фото timing adv torque что это. Смотреть картинку timing adv torque что это. Картинка про timing adv torque что это. Фото timing adv torque что это

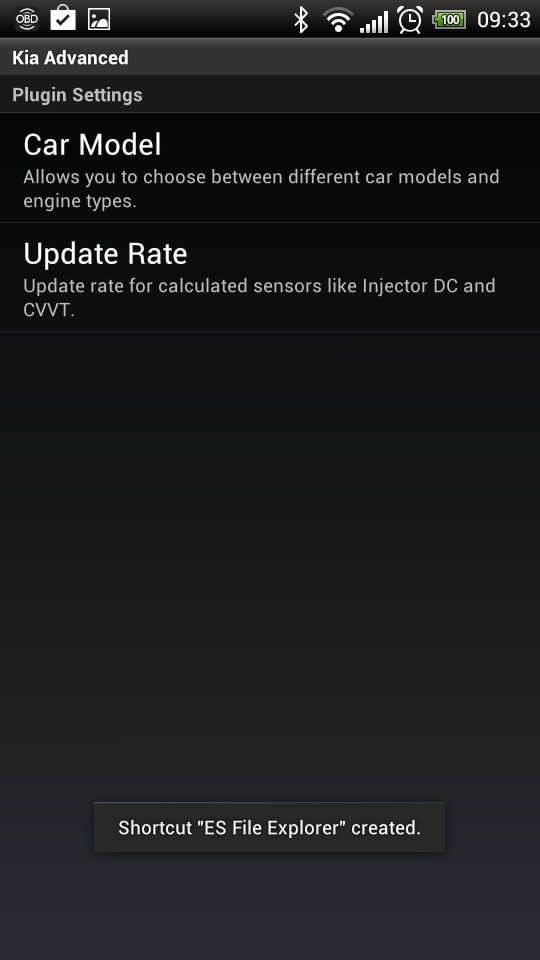

timing adv torque что это. Смотреть фото timing adv torque что это. Смотреть картинку timing adv torque что это. Картинка про timing adv torque что это. Фото timing adv torque что это

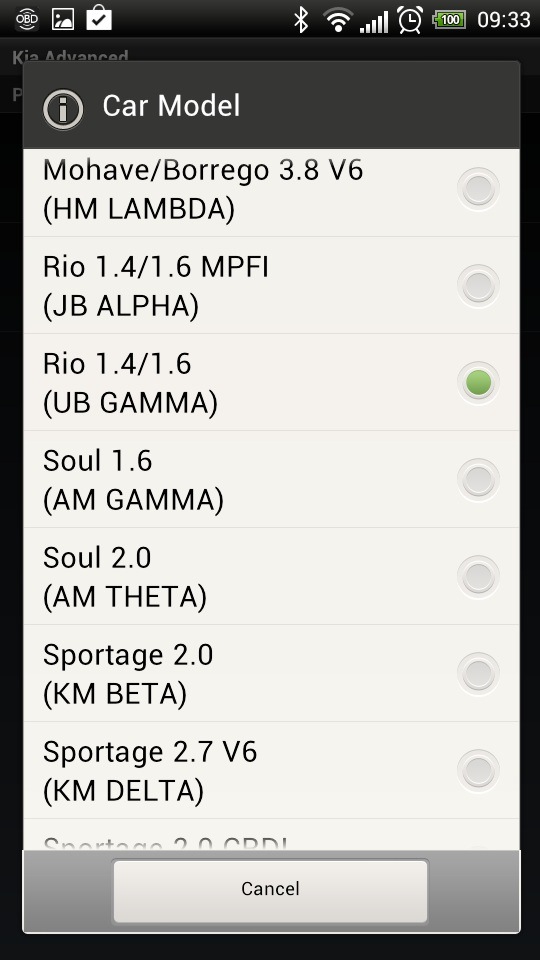

Ищем свой авто, в моем случае RIO, движка GAMMA

timing adv torque что это. Смотреть фото timing adv torque что это. Смотреть картинку timing adv torque что это. Картинка про timing adv torque что это. Фото timing adv torque что это

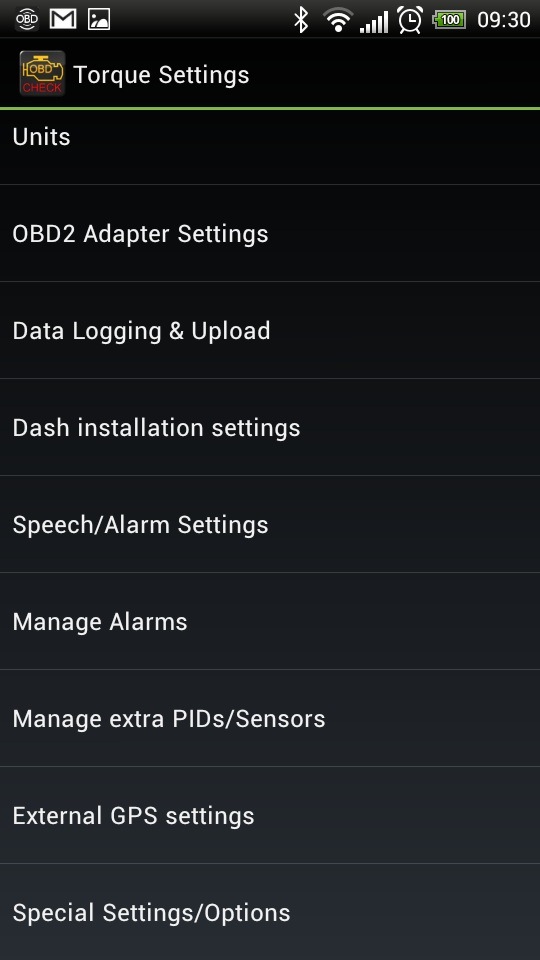

Возвращаемся в главное меню и переходим в настройки Торка

timing adv torque что это. Смотреть фото timing adv torque что это. Смотреть картинку timing adv torque что это. Картинка про timing adv torque что это. Фото timing adv torque что это

Во вкладке плагинов:
-ставим галочку на полный доступ плагинов
-в установленных плагинах убеждаемся про наличие Kia Advanced

Во вкладке дополнительных PIDs/Sensors:
-в контекстном меню добавляем готовый набор сенсоров (predefined)

timing adv torque что это. Смотреть фото timing adv torque что это. Смотреть картинку timing adv torque что это. Картинка про timing adv torque что это. Фото timing adv torque что это

-выбираем нашу машину (текст тот-же как мы выбирали в Kia Advanced)

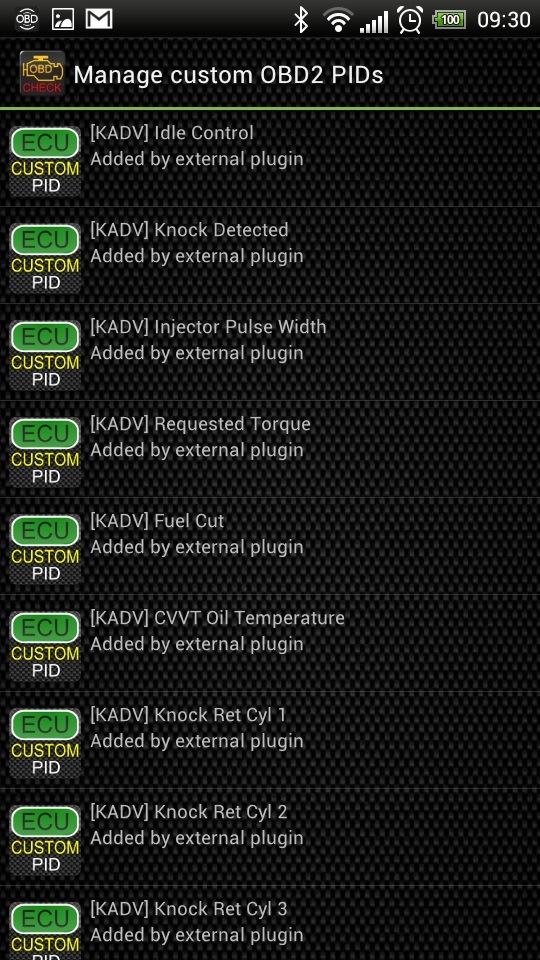

-далее мы увидем готовый набор сенсоров

timing adv torque что это. Смотреть фото timing adv torque что это. Смотреть картинку timing adv torque что это. Картинка про timing adv torque что это. Фото timing adv torque что это

Возвращаемся в настройки Торка и настраиваем величины, указываем наш адаптер, темы оформления и прочее под себя любимого.

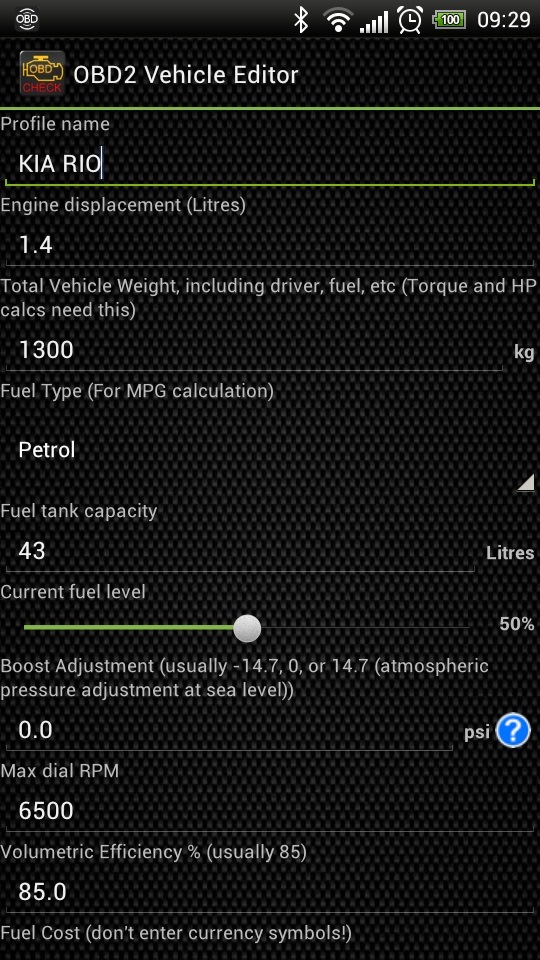

Настройка профиля автомобиля:
-В главном меню торка в контекстном меню жмем профиль авто.
-Добавить
-Настраиваем под свой авто

timing adv torque что это. Смотреть фото timing adv torque что это. Смотреть картинку timing adv torque что это. Картинка про timing adv torque что это. Фото timing adv torque что это

Realtime Information:
-В главном меню торка жмем иконку информации в реальном времени, попадаем на самое вкусное, дашборд с несколькими листающимися экранами и виджетами.
-Настраиваем информационные дисплеи на свою вкус и цвет, разобраться там не сложно
-Процесс прост, все по аналогии с главным меню телефона, жмем удерживаем, добавить дисплей, выбираем стиль, что будет показывать, какого будет размера, готово.
-Сортировка дисплеев и их изменение тоже удержанием нажатия на них. Каждый дисплей можно увеличить на вес экран и многое другое.

timing adv torque что это. Смотреть фото timing adv torque что это. Смотреть картинку timing adv torque что это. Картинка про timing adv torque что это. Фото timing adv torque что это

Жду ваших вопросов, комментариев и советов!
Всем удачи!

Источник

Timing adv torque что это

Обмен опытом по эксплуатации, обслуживанию и ремонту автомобиля…

Re: Диагностика сканером в домашних условиях

timing adv torque что это. Смотреть фото timing adv torque что это. Смотреть картинку timing adv torque что это. Картинка про timing adv torque что это. Фото timing adv torque что это

Re: Диагностика сканером в домашних условиях

Чт, 13 ноя 2014, 00:14

timing adv torque что это. Смотреть фото timing adv torque что это. Смотреть картинку timing adv torque что это. Картинка про timing adv torque что это. Фото timing adv torque что это

Re: Диагностика сканером в домашних условиях

timing adv torque что это. Смотреть фото timing adv torque что это. Смотреть картинку timing adv torque что это. Картинка про timing adv torque что это. Фото timing adv torque что это

Re: Диагностика сканером в домашних условиях

П.С.: По поводу темы.
Очень удобно использовать ЕЛМ блютузный с телефоном на андроиде. Сканмастер есть в плаймаркете да и пара других программ там затесалось.
Показывает все основные показатели и читает-сбрасывает джекичаны. Проверено на своей и Стаса (Matrix) машине. Работает хорошо и подключается все быстро.

П.П.С: На хендай сонате ошибки прочитал, но сбросить не получилось. Хз почему.

Re: Диагностика сканером в домашних условиях

Может и суровы, но не настолько. Суровы мужики, которые заказывают с таобао, ок? timing adv torque что это. Смотреть фото timing adv torque что это. Смотреть картинку timing adv torque что это. Картинка про timing adv torque что это. Фото timing adv torque что это

timing adv torque что это. Смотреть фото timing adv torque что это. Смотреть картинку timing adv torque что это. Картинка про timing adv torque что это. Фото timing adv torque что это

10$ имеем возможность следить за параметрами датчиков (доступных для конкретной авто) и считывать/удалять ошибки из ЭБУ.
Необходимо иметь:
1). Авто с разъемом OBD-II.
2). OBD-II адаптер ELM327 1.5 bluetooth (можно приобрести на ибаях за 5-10$, желательно брать маленький по размерам, чтоб сильно не выпирал, когда будет стоять в разъеме, т.к. в некоторых машинах разъем находится в не очень удачных местах).
3). Приложение Torque PRO последней версии на телефоне с андроид и bluetooth (BT желательно версии не ниже v4.0, т.к. с v2.1 у меня не работало)
4). Желание сэкономить кучу бабла и времени на горедиагностах в автосервисах, с последующей заменой рабочих элементов (есть горький опыт)..

Подготовка:
Подключаем адаптер к авто, поворачиваем ключ зажигания в положение «ON» и спариваем его с телефоном. Далее идем в настройки Торка и выбираем «Настройки адаптера», там выбираем Тип соединения-«bluetooth», далее «Выберите bluetooth устройство» и из списка выбираем наш адаптер и выбираем «Быстрое подключение», остальные опции по желанию(можно на досуге поиграться настройками). Можно сразу настроить и профиль.
Теперь выходим из Торка и заходим вновь, он должен подконнектиться к ЭБУ авто, о чем нам засвидетельствует загоревшаяся иконка авто на главном экране и в приборной панели «Успешное подключение к ЭБУ».
Лучше и быстрее коннект проходит на заглушенном авто. Если вдруг перестало соединяться с адаптером, необходимо переткнуть адаптер, ещё раз связать по блютузу с телефоном и заново сконнектиться..

2). Показания остальных датчиков и текущие параметры системы:
В приборной панели можно добавлять «приборы» на экран и изменять их тип (график, цифровой, шкала и т.д. как удобно вам) и размер, у меня настроен следующий экран с приборами, где:

На приборную панель выводим только те параметры, которые в списке выбора подсвечиваются зеленым цветом, т.е. поддерживаются..

Считывание/удаление ошибок (ЧЕК) выполняется в соответствующем разделе Торка.. Удаление может не поддерживаться на некоторых авто..

timing adv torque что это. Смотреть фото timing adv torque что это. Смотреть картинку timing adv torque что это. Картинка про timing adv torque что это. Фото timing adv torque что это

Источник
