Цифровой ТВ-тюнер DVB-T2 DTV-202RU
Захотелось мне вот внедрить в машину цифровой ТВ-тюнер. Не сказать, что я фанат зомбоящика — я его и дома то редко смотрю… но вот захотелось заморочиться, раз новое ГУ позволяет, то почему бы и нет — будет чем развлечься в пробках и на стоянках.
Почитав отзывы в интернетах, выяснилось, что автомобильные DVB-T2 приёмники, на данный момент, бывают одно-, двух-, и четырёх-тюнерные. Весь дешёвый китайский ширпотреб стоимостью до 5000руб., судя по отзывам, можно смотреть исключительно на стоянке (да и то не везде). Количество антенн при этом особой роли не играет, т.к. тюнер в них всё равно один. А для более-менее приличного приёма в движении нужно брать двух-, а лучше четырёх-тюнерный приёмник, работающий по технологии Diversity (в двух словах — это такой способ улучшения качества приёма за счёт одновременного приёма сигнала несколькими приёмниками, соответственно на каждый тюнер устанавливается своя антенна).
Цены на приличные четырёх-тюнерные приёмники сейчас начинаются примерно от 12 000, что совсем не бюджетно, тем более учитывая, что смотреть ТВ в машине я собираюсь не так часто. Есть ещё, например, четырёх-тюнерные приёмники Marubox — они более бюджетные (где то порядка 6500руб.). Но я решил, что для меня, окутывать всю машину антеннами — это уже перебор. Особенно, если учесть, что по отзывам владельцев даже самых навороченных тюнеров, на практике посмотреть цифровое DVB-T2 ТВ в движении без срывов сигнала всё равно не получится.
В итоге, я решил остановиться на золотой середине и купить двух-тюнерный Diversity приёмник, проверенный временем, с неплохими отзывами пользователей: DVB-T2 DTV-202RU. Кстати, найти такой в продаже сейчас стало не так уж просто, так как сейчас уже вовсю раскрутили четырёх-тюнерные приёмники, а двух-тюнерные отошли на второй план. Поэтому, новые партии их, видимо, продаваны уже не заказывают, а то, что ещё осталось в продаже от старых партий, продаётся по некислым ценам… Тут ещё играет роль, что продаются они, как правило, под известными брендами, а реально — их все штампуют на одном и том же китайском заводе. К примеру: AVIS AVS7000DVB, Phantom DTV-202RU, Optimal DTV-202RU, BGT-1503-T2 — всё это ТЕ ЖЕ ЯЙЦА ТОЛЬКО В ПРОФИЛЬ! Единственное, чем они отличаются — это коробками, ну и, немного, ценой. Была мысль заказать такой девайс из Китая, но увы, на алиэкспрессе — они уже тоже вышли из моды, а в других местах — доступны на заказ только партиями. Порядок цен на такие тюнеры в наших интернет-магазинах сейчас — от 7500 до 10000руб. Тоже не кисло. Но в итоге, в одном невзрачном интернет-магазинчике, попался такой девайс без указания какого-либо бренда, просто: DVB-T2 DTV-202RU. Без всяких фоток, и даже без подробного описания, зато по цене: 5460руб.! :)) Недолго думая, я его и заказал!
Плюс к цене — около 600 рублей доставка транспортной компанией. Итого, он мне обошёлся порядка 6000руб.

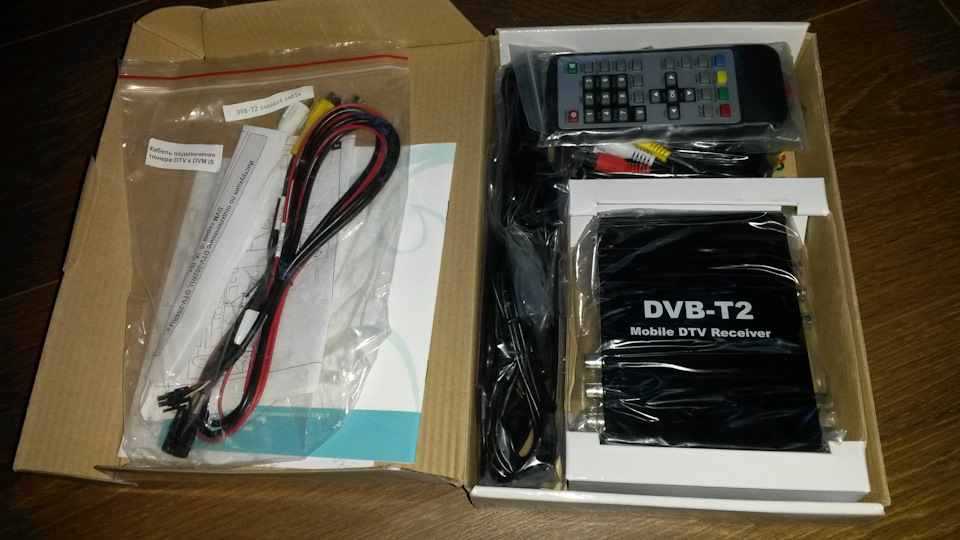

Кстати сказать, пришёл мне девайс под маркой Phantom! 🙂

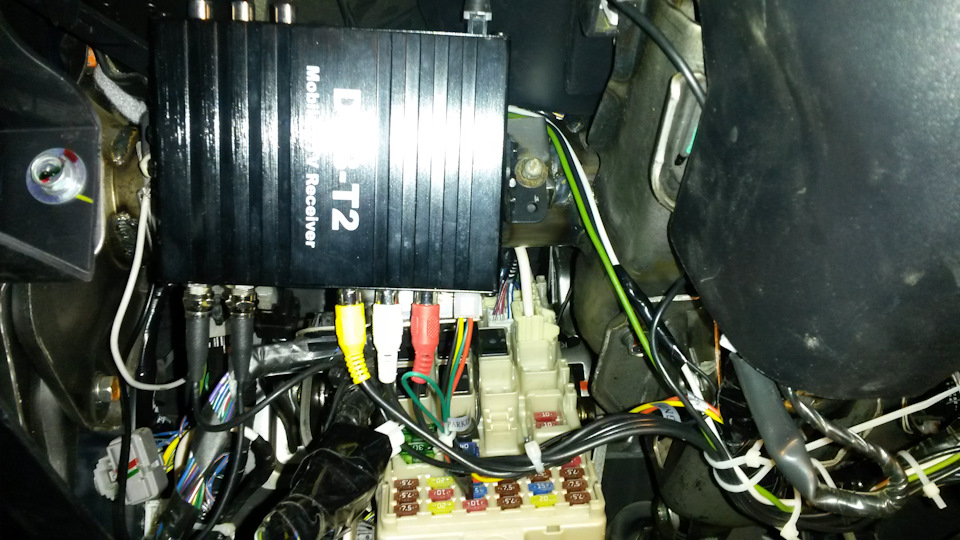

Установил я его под торпедой, слева, над блоком предохранителей — там на металлической трубе как раз подходящее место:

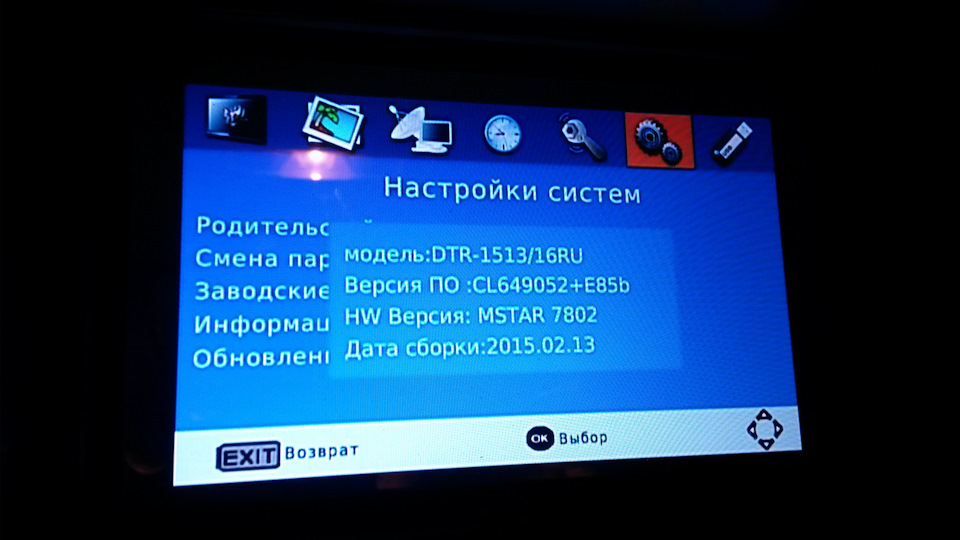

На этой версии прошивки отсутствует автозапуск тюнера (при подаче питания тюнер переходит в ждущий режим, включать его нужно вручную с пульта). Для кого-то отсутствие автозапуска может показаться неудобным, но для меня это не критично, зато все 10 каналов определились, как положено!
Тюнер подключается к головному устройству (в моём случае: Winca S160) через AUX входы (тюльпаны). Но на ГУ, так же, предусмотрен специальный разъём для подключения тюнера. Если подключить тюнер к этому разъёму, то ТВ на ГУ будет включаться, соответственно, по ярлыку ТВ вместо AUX, а тюльпаны AUX можно будет задействовать, например, для подключения передней камеры. Но разъём там довольно специфический, и кабель с такой фишкой продаётся только в комплекте со штатным ТВ-тюнером для данного ГУ, отдельно мне его найти пока не удалось. Из распиновки разъёма я пока точно нашёл только: GND, ACC, Video in, Audio in L, Audio in R.
Теоретически, там должен вроде ещё быть сигнальный контакт для подключения к ИК приёмнику ТВ-тюнера. Если всё правильно подключить, то, возможно, получился бы автозапуск тюнера при нажатии на ярлык ТВ на магнитоле (было бы очень удобно), а в лучшем случае, возможно, и управление тюнером с экрана ГУ (если конечно это физически возможно не только для штатного тюнера — точно я не знаю, это лишь мои предположения). Если кто в курсе по распиновке разъёма ТВ-тюнера на Winca S160, возможности управления тюнером с дисплея, а так же, где взять фишку под этот разъём, пожалуйста, отпишитесь!
В движении тюнер показывает, но не очень стабильно — есть срывы и замирания. Качество приёма во-многом зависит от уровня сигнала в конкретном месте. Местами, уверенно показывает почти без срывов до 60-80км/ч по городу, а где то уже при 20-40км/ч картинка сыпется и замирает. В принципе, особых чудес я от него и не ожидал. В целом сойдёт поиграться, а на ходу смотреть ТВ — это зло.
Подключение и настройка цифрового ТВ-тюнера DVB-T2 в автомобиле
Технические характеристики(взяты с сайта магазина):
Вход частот: УКВ 177,5 мГц-226,5 мГц, UHF 474 мГц-858 мГц
Модуляция: QPSK/16-QAM/256-QAM
Стандарт декодирования: MPEG4, MP @ ML, MP @ HL, H.264/AVC
Аудио декодирование стандарт: MPEG-1, MPEG-2, MPEG-4, HE-AAC
4 способа видеовыхода (один способ от розетки питания, если нужно):
Выходное сопротивление: 75 Ом
Выходное напряжение: 1,0 ’20mVp-p
Мощность питания: DC 12 В-24 В 6 Вт
Подключение терминала:
Активный усилитель антенный вход jack (В 5 В питания), Quadrate автомобильный вход питания jack (батарея +, батарея-, ACC +), R/L аудио 3X Видео выход Внешний пульт дистанционного управления ИК-шнур jack, внешний входной разъем питания, разъем USB upgrade, выход HDMI высокой четкости.
Применимый источник питания: автомобильный аккумулятор (12 В
В 24 В)
Наружный размер: 125 мм x 85 мм x 26 мм
Температура применения:-5
Приставка так понимаю универсальная, можно использовать в авто, подключив комплектными проводами, а можно использовать дома, для этого необходим блок питания на 12 вольт и переходник для подключения антенны, так как у тюнера разъем для антенны Female SMA (мама).
Телеприставка имеет 1 выход HDMI, 3 видеовыхода (тюльпан), аудиовыход стерео (тюльпан), разъем для подключения блока питания (при необходимости), разъем для ИК приемника, 1 антенный вход, 1 usb порт позволяющий смотреть с флешки фото и видеофайлы, а так же слушать музыку, доступна запись телепередач на флэш накопитель, светодиод сигнализирующий о включённом устройстве, разъем для подключения к автомагнитоле. В последнем имеется аудио и видеовыходы, провода для подключения питания (плюсовой защищен предохранителем). В данном разъеме со стороны приставки есть вход, позволяющий управлять тюнером с автомагнитолы, но почему-то сам провод в жгуте проводов для подключения отсутствует, поэтому я вывел его, припаяв внутри тюнера и подсоединив к проводу от магнитолы TV-IR.
Постараюсь описать свои действия последовательно, так как не все так просто было с подключением или я многого захотел.
Сначала была принесена магнитола домой, и запитав их с тюнером от мощного 12 вольтового блока питания, начались подключения. Все оказалось довольно-таки просто: тюльпаны из жгута проводов от приставки были подключены к свободным тюльпанам магнитолы, питание было подано, антенна прикручена (в доме не ловила, да и не рассчитывал). При включении тюнер заработал, пытался найти каналы, но безуспешно, зато флешку читал на ура.
Меня поначалу смутил провод TV-IR на магнитоле, но так как к приставке его некуда было подключить, то идея с переключением каналов без пульта была забыта. Нужно всего лишь придумать куда ИК приемник приклеить, чтобы он не портил вид в салоне. Магнитола была возвращена в авто, тюнер поселился в бардачке, антенна приклеена на лобовое стекло, ИК приемник просто лежит под магнитолой, пульт каналы переключает, звук регулирует. В районном центре каналы принимает, срывы картинки бывают в движении, но редко (правда антенну временно приклеил на крышу со стороны улицы, для тестирования). Антенна имеет активный усилитель, без подачи питания на него, прием сильно ухудшается. Осталось найти постоянное место для приставки и почти все хорошо. Но тут попалось на сайте 4пда описание подключения похожих тюнеров к магнитолам. Немного почитав, снова сняв все с машины и принеся домой, начал изучать. У некоторых попадались разъемы на магнитоле, предназначенные для подключения подобных телеприставок, но по какому-то стечению обстоятельств, у моей автомагнитолы подобного разъема не оказалось. И можно было бы на этом успокоится, но на сайте попалась подсказка, что можно подключить светодиод к проводу TV-IR и убедится, что там есть сигнал, при запущенном приложении ТВ на магнитоле. У меня светодиод моргал, при нажатии на наэкранные кнопки, но ведь видео и аудиовходы никакие не работали на тот момент. Затем нашел, что нужно припаять видеовход к 5 ножке микросхемы FMS6502 (видео свитч) и должно заработать. Паяльник держать в руках умею, но настолько все маленькое в данной магнитоле, что были опасения в неудачном исходе данной операции. Все прошло удачно, и изображение появилось на экране при запуске приложения ТВ.
Осталось найти контакты, отвечающие за вход звука. Ими оказались ножки звукового аналогового коммутатора 4052 (к каким именно ножкам припаял, думать понятно по фото).
Выбирал модель тюнера в заводских настройках (у меня получилось 12):
TV Tuner управляется с сенсорного экрана и кнопками руля из стандартного приложения — ТВ.
Каналы принимает все, которые доступны в городе
После всех подключений и настроек, я отказался от ИК приемника и пульта дистанционного управления, в пользу настроек и управления через автомагнитолу, что оказалось намного удобнее, на мой взгляд.
За городом работает на удалении 10 км без проблем, дальше 12-15 км начинаются срывы картинки и звука. Необходимо экспериментировать с антеннами, надеюсь у кого-то будут конструктивные предложения на этот счет.
Еще забыл упомянуть, приставка у меня подключена к питанию, после зажигания. После выключения и включения настройки не сбиваются.
Приложу небольшое видео работы тв приставки.
Фото и описания разбора и пайки — это не инструкция, это всего лишь тема для размышления. Более подробно описано на форумах. Я всего лишь пользователь.
Если будут вопросы по обзору, задавайте в комментариях.
TV-тюнер TELEFUNKEN TF-DVBT202
Ищете положительные и негативные отзывы о TV-тюнер TELEFUNKEN TF-DVBT202?
Из 11 источников мы собрали 15 отрицательных, негативных и положительных отзывов.
Самые выгодные предложения по TV-тюнер TELEFUNKEN TF-DVBT202
Отзывы про TV-тюнер TELEFUNKEN TF-DVBT202
Достоинства: Отличное качество картинки и звука
Достоинства: Цена. Работает хорошо.
Недостатки: Не подумал, когда брал, так как ориентировался по отзывам на качество приёма, что горящий экран мне будет мешать Пульт маленький и страшный. Есть ещё несколько мелких неудобств с управлением и меню, не влияющих на основную функцию, но всё это можно отнести к большинству приставок.
Комментарий: Поймал очень быстро, с первого раза все 20+3. Сигнал ловит стабильно, были зависания на комнатную, активную антенну, во время дождя. На уличную всё в порядке. Специально читал отзывы перед приобретением, чтобы уверенно держала сигнал- отзывы не обманули. Есть мультимедийный плеер, читает флешки и HDD, подробностей по его поводу у меня нет, не пользуюсь плеером на этом устройстве.
Достоинства: Очень хороший аппарат за свои деньги
Недостатки: Некоторым не нравится пульт, но я бы поспорил
Достоинства: Отличный медиаплеер, хороший тюнер с неплохой чувствительностью и пульт. Индикатор часы.
Недостатки: Чувствительность, ниже чем у TELEFUNKEN TF-DVBT201(субъективно). При выключении-включении 220 вольт, сама включается. Не работает запись по расписанию.
Достоинства: Показывает время,небольшой размер
Недостатки: Все остальное
Комментарий: Нашел 32 канала, но почти все заблокированы(даже 1й канал,Россия и культура) смотреть можно максимум 5-6 каналов. Не советую покупать!
Достоинства: Ловит от комнатной антенны более 20 каналов, без нее было очень много помех, а многие вообще не показывали.
Комментарий: Прошивок чтоб исправить баги нет и наверно не будет.
Недостатки: 1) Немного задумчив при переключении каналов. Но этим почему-то грешат и другие ресиверы (почитайте отзывы), причём, и гораздо более дорогие тоже.
2) Лично для меня пульт ДУ мелковат. Не проблема, но хотелось бы побольше.
Комментарий: Учитывая очень скромную цену, хороший телеприёмник и отличный медиаплеер, я покупкой доволен.
Позволю себе 3 совета:
1) В комплекте идёт простенький соединительный AV кабель 3RCA (по 3 «колокольчика» с обеих сторон). Если будете подключать к старому или простому (не HD) телевизору, то этого кабеля достаточно.
Если же будете подключать к HD или Full HD телевизору и смотреть хороший контент с USB носителей, то обязательно(!) нужно приобрести либо хороший HDMI, либо хороший компонентный видеокабель. Качество картинки медиаплеера очень высокое! Не хуже, чем у дорогих медиаплееров! Поэтому не скупитесь на приличный кабель от хорошего производителя. Плохие HDMI кабели заметно портят картинку.
2) Ресивер ЦИФРОВОГО телесигнала не принимает АНАЛОГОВЫЕ телеканалы. Если кому-то мало 20-ти уже имеющихся цифровых телеканалов и хочется принимать ещё и аналоговые, то у ресивера рядом с антенным входом есть сквозной антенный выход. Т.е. подключив антенну в антенный вход ресивера, можно ещё при желании соединить антенный выход ресивера с антенным с антенным входом телевизора. Тогда ресивер будет принимать цифровые, а телевизор аналоговые телеканалы.
3) Если живёте далековато за городом и картинка будет нестабильной и рассыпаться на квадратики (признак плохого сигнала), то не спешите жаловаться на качество телеприёмника. Сам приёмник здесь хороший. Займитесь лучше антенной.
Достоинства: Цена, пульт, стабильность работы
Недостатки: Пультом все-таки наводить на приставку надо!
Комментарий: Комплект поставки: приставка, пульт, батарейки и кабель (колокольчики) с двух сторон по три колокольчика. До покупки ломал голову, как его подключить к телевизору JVS модель AV-2107CE, все оказал просто, вставляем в приставку жёлтый синий красный (согласно цвету на панели), всё просто, а телевизор…!? Там нужно воткнуть только два, жёлтый (это видео сигнал) и белый (аудио), а красный остается не подключенным, в моем случае будет только моно звук. Антенный провод подключаем в приставку. Готово! Антенна у меня комнатная (Антенна Дельта К 331А.02). Сначала попробовал у себя в квартире приставку подключить (взял для деревни, Ташара, Мошковский район), антенна у меня общая, короче ничего не поймал. Взял дециметровую старую антенну без усилителя выкинул ее на балкон (сторона у меня не позволяет ловить дециметровые каналы) и опа у меня не 6, а 20 каналов, но с периодическим зависанием картинки ))) Короче, думал всё, капец. Посмотрел по карте зону вещания цифрового телевиденья (лучше это сразу сделать, а не как я после покупки приставки, в (в поиске ввести География вещания цифрового эфирного ТВ, там все о вышках, которые вещают (зеленый цвет), которые будут вещать (серый цвет), можно найти свой регион) Ташаре, мне повезло стоит 1 вышка из двух, значит в моем случае будет 10 каналов. Так оно и оказалась, для справки: расстояние от вышки до моего дома 13 км. В деревне, через дециметровую антенну показывало 4 канала, без усилителя, а сейчас 10, но только с усилителем. Изображение чисто, звук не пропадает. Настройки telefunken TF-DVBT202 совпадаёт с BBK, часы настроил на свое время в ручную. Часы во время просмотра телепрограмм пропадают на приставке, отображая номер канала. Настройку приставки см. в интернете, все подробно, можно даже на примере BBK, меню одинаковое! USB не проверял, пользоваться точно необходимости у меня нет! Покупал за 1510 р. 29.07.2015 г.
Достоинства: Выполняет свою функцию в полном объеме! Быстро переключает каналы. Присутствует управление питанием антенны.
Недостатки: Долго включается. Маленький пуль. Пожилым людям очень тяжело нажимать кнопки. Иногда при включение подвисает (не реагирует на нажатия, лечится отключением от эл. сети).
Комментарий: Взял взамен Rolsen RDB-509N, который постоянно выводил «нет сервиса». До вышек (их две) 30 км, антенна активная. Уровень сигнала на ролсене 75/80. На телефункене 85/95. При этом первый ничего не показывает.
Телефункин принимает ТВ отлично! Не учень удобное меню расписания программ.
Достоинства: Достойные прибор, который выполняет свои заявленные функции
Недостатки: Если вы любитель огромных пультов, размеров с 200-граммовую плитку шоколадки «Алёнка», или если у вас сардельки вместо пальцев, то этот тюнер точно не для вас. У меня пользование пультом не вызвало каких то неудобством, при том что у самого руки немаленькие. Единственное, целится в приставку всё таки нужно, иначе срабатывает через раз.
Комментарий: Не думал, что в моей глуши (посёлок окружён лесом, да ещё и в низине) будет такой уверенный приём. Нашёл на чердаке старенькую уличную активную ДМВ- антенну, повесил чуть выше окна, аккурат за деревом) без каких либо танцев с бубном приставка нашла 10 каналов эфира и 3 радио (правда не знаю кому они нужны). Внешний жёсткий диск 2,5” на 500гб. Western Digital с питанием по usb, читает без проблем; и MKV. и AVI. Удобно, что в выключенном состоянии показывает время. Покупкой доволен, теперь посмотрим как долго проживёт.
Достоинства: Относительно шустрый.
Воспроизводит файлы с дорожками AC3.
Часы.
Быстро открывает полуторатерабайтный жёсткий диск (обычный SATA диск во внешнем боксе usb 3) с кучей видеофайлов. В других моделях (что попадались в руки) навигация медленней. Можно удалять, переносить, переименовывать содержимое, создавать папки.
Другой стандартный функционал.
Куча разных выходов, в том числе можно вернуть антенну в телевизор, чтобы смотреть аналоговый сигнал.
Небольшой, не сильно горячий, хотя блок питания не вилке.
Недостатки: Маленький пульт с неудобными кнопками. Нужно аккуратно целиться в ресивер.
Странная логика навигации по меню, нужно привыкать. Переключение типа читаемых с флешки файлов на цифре 5, переход на указываемое время внутри воспроизводимого файла кнопкой text и т.д.
В списке файлов показано несколько первых символов названия (всего около десятка), и они не прокручиваются до конца названия. Бывает это очень мешает.
Комментарий: В доволен, а как только научился управлять плеером не смотря на пульт — очень доволен. Посмотрим, сколько он проживёт, говорят, такие аппараты любят умирать через один, как только пройдёт неделя после окончания гарантии.
Достоинства: пульт, качество картинки, всеядность плеера легкость настроек
Недостатки: не могу запустить сквозной канал,пульт для моей руки ооочень мал,
Достоинства: Не успел понять (((
Недостатки: 1. Очень маленький пульт, можно нажать несколько кнопок одновременно;
2. Пульт несовместим с другой моделью (Telefunken TF-DVBT204) из-за чего собственно и брался именно Telefunken, т.к. пульты часто теряются, и чтобы под рукой был «дублер»;
3. светодиод индикации вкл/выкл очень яркий, ночью засвечивает время, опять же из-за чего и бралась модель с дисплеем.
Это первые впечатления, остальное в комментарии.
Комментарий: Купил данную модель, принес домой, настроил каналы, все вроде нормально, но сильно разочаровала несовместимость пультов ((. Стал подключать жесткий диск, и тут выясняется, что плата внутри установлена с перекосом, вследствие чего к порту USB подключиться невозможно из-за несовместимости гнезда с технологическим отверстием на корпусе. Перекос не очень большой, тем не менее штекер в гнездо воткнуть невозможно. Свернул все в коробочку, отнес обратно, заменил на другой. Взял с собой флешку, при замене первым делом воткнул в гнездо, вошла.
Далее все по предыдущему абзацу, подключил жесткий диск, проверил на запись, проверил воспроизведение записей с предыдущей модели (см. выше), все нормально. Настроил время, выключил с пульта, лег спать. Утром разбудил сынишка, попросил включить телевизор. Включаю с пульта, появляется надпись ON, жду появления индикации номера канала, НО УВЫ. на этом функционирование данного девайса закончилось. Более от него ничего добиться не удалось, не помогла ни перезагрузка методом полного отключения от сети, ни манипуляции с пультом. Мертвяк (((. Отнес, больше эксперементировать не стал, забрал деньги. С Telefunken на этом мое общение завершено.
Недостатки: Если в папке слишком много файлов, как в моём случае папка весила 200 Гб, в ней было где-то 170 файлов, в основном фильмы, то плеер будет грузить её где-то минуту-две.
Комментарий: Советую. Не хватает, конечно, слота CI, но этого заявлено и не было. Вполне хороший HD-плеер и цифровой тюнер. Советую!
