Форматы записи на CD, DVD — Joliet, UDF, ISO. О файловых системах оптических дисков
Если Вы записываете лазерные диски CD и DVD, Вам знакомы такие слова, как ISO, UDF, тип Joilet. Большинство програм для прожига перед началом записи кроме будущего имени диска запрашивают необходимый тип файловой системы. Разберёмся, в чём отличия и особенности файловых систем ISO и UDF, почему некоторые DVD-диски не проигрываются на домашних медиа-плеерах, почему автомагнитола не видит папки и MP3.
ISO 9660 и UDF файловые системы
Файловая система для записи на диск нашей музыки и фильмов определяет параметр и тип служебных данных, которые будут записаны на диск вместе с необходимыми данными. Для CD-дисков первой была ISO 9660 в далеком 1988 году.
Особенности ISO 9660
Этот формат записи был задуман для использования в компьютерах под управлением MS-DOS. Имена файлов и папок были не более восьми латинских символов, а расширения файлов — до трех символов. (*.exe), (*.gif), (*.mp3) и т.д. Количество вложений папок одна в другую не должно было превышать восьми. Данный формат получил название ISO 9660 Level 1.
Позднее появились уровни Level 2 и Level 3
Level 2 допускал любые символы в именах файлов, а их количество увеличилось до 32. Level 3 снял ограничение на уровень вложенности папки (директории), а имя файла могло уже содержать до 207 символов. Окончательніе изменения этот формат получил с выходом его версии ISO 9660-Windows (ISO 9660:1999 или ISO 9660-Romeo).
ISO 9660:1999
Данный стандарт разрабатывался для записи дисков CD, но может быть использован и для DVD. Максимальный размер файлов в этой файловой системе равен 2ГБ.
Так что для записи медиафайла или образа больше 2ГБ, мы должны использовать более современную файловую систему, которая пришла на смену ISO 9660. UDF также имеет несколько версий — UDF 1.02; 1.50; 2.01; 2.50; 2.60.
Особенности файловой системы UDF
UDF отменяет разные ограничения, имевшие место в ISO 9660. Система пригодится для CD и DVD-диски, но больше подходит для DVD, имея возможность работать с файлами большого объёма. UDF-диски не чувствительны к типу диска, на который идёт запись. Я имею ввиду, что не имеет значение, используем DVD-R или DVD+R.
В связи с этим, можно сделать мультисессионными даже DVD-R/RW и CD-R/RW — дописывать файлы на свободное пространство диска по мере надобности. UDF позволяет использовать RW-диски в качестве временных флеш-накопителей, есть возможность стереть отдельные файлы на диске, освободив пространство, записать туда новую информацию. Хотя с современной стоимостью Flash-памяти эта возможность утратила свою актуальность.
Разница между версиями файловой системы UDF является поддержка операционных систем. Для Windows XP наиболее подходят UDF 1.02 и 1.50. Windows Vista поддерживает использование UDF 2.50, что позволяет работать с BD-дисками (Blu-Ray). А самая свежая UDF 2.60 — совместима с операционными системами Windows Vista, Mac OSx 10.5, Net BSD.
Что такое Joilet
Встречается (в зависимости от программы записи) при записи диска в системе ISO 9660 пользователь имеет возможность использовать расширение Joliet для обхода ограничений, введенных на файлы, папки и символы в ISO 9660. При использовании Joilet максимально допустимая длина имени файла способна увеличивается с восьми до шестидесяти четырех символов из набора Unicode. А максимальное количество вложений становится неограниченным, диск сможет быть прочитан Microsoft Windows, Linux или Mac OSx.
Совместимость с автомагнитолами и бытовыми медиаплеерами
Хочу отметить, что почти вся современная техника с поддержкой CD/DVD непритязательна к типу носителя и к формату записи на него. Современные автомагнитолы и медиаплееры успешно читают CD, записанные, как в ISO-формате, так и в UDF файловой системе.
Однако, некоторые медиаплееры и магнитолы имеют некоторые ограничения на формат воспроизводимых компакт-дисков. Соответствующие требования обязательно должны быть указаны в инструкции к устройству. Так что обращайте внимание на «всеядность» Ваших устройств, чтобы зря не портить болванки, CD-R и DVD-R.
СОДЕРЖАНИЕ
использование
Мастеринг с несколькими сеансами также возможен в UDF, хотя некоторые реализации могут быть неспособны читать диски с несколькими сеансами.
История
UDF разделяет основной формат дескриптора тома с ISO 9660. Формат «UDF Bridge» определен с 1.50, так что диск может также содержать файловую систему ISO 9660, ссылающуюся на файлы в части UDF.
Редакции
Было выпущено несколько версий UDF:
Характеристики
Обычная сборка
Поскольку это базовый формат, практически любая операционная система или драйвер файловой системы, заявляющие о поддержке UDF, должны иметь возможность читать этот формат.
НДС строить
Носители с однократной записью, такие как DVD-R и CD-R, имеют ограничения при записи, поскольку каждый физический блок может быть записан только один раз, а запись должна происходить постепенно. Таким образом, простая сборка UDF может быть записана на CD-R только путем предварительной обработки данных и последующей записи всех данных одним фрагментом на носитель, подобно тому, как файловая система ISO 9660 записывается на компакт-диски.
Характер носителей CD-R или DVD-R с однократной записью означает, что когда файл удаляется с диска, данные файла все еще остаются на диске. Он больше не отображается в каталоге, но по-прежнему занимает исходное место, где он был сохранен. В конце концов, после использования этой схемы в течение некоторого времени диск будет заполнен, так как свободное место не может быть восстановлено путем удаления файлов. Специальные инструменты могут использоваться для доступа к предыдущему состоянию диска (состоянию до того, как произошло удаление), что делает восстановление возможным.
Не все диски полностью реализуют UDF версии 1.5 или более поздней, поэтому некоторые из них могут быть не в состоянии обрабатывать сборки с НДС.
Зарезервированная (RW) сборка
Перезаписываемые носители, такие как DVD-RW и CD-RW, имеют меньше ограничений, чем носители DVD-R и CD-R. Секторы можно переписывать произвольно (но пакетами за раз). Эти носители можно полностью стереть в любой момент, сделав диск снова пустым, готовым для записи на него нового UDF или другой файловой системы (например, ISO 9660 или CD Audio ). Однако секторы носителя -RW могут «изнашиваться» через некоторое время, что означает, что их данные становятся ненадежными из-за слишком частой перезаписи (обычно после нескольких сотен перезаписей с CD-RW).
Инструменты и диски, которые не полностью поддерживают версию 1.5 UDF, будут игнорировать таблицу резервирования, что приведет к чтению устаревших изношенных секторов, что приведет к извлечению поврежденных данных.
Так называемые накладные расходы UDF, которые распределяются по всему диску, резервируют часть пространства для хранения данных, ограничивая полезную емкость CD-RW, например, с первоначальной емкостью 650 МБ до примерно 500 МБ.
Набор символов
Совместимость
Многие DVD-плееры не поддерживают никаких версий UDF, кроме версии 1.02. Диски, созданные в более новой версии, могут по-прежнему работать в этих проигрывателях, если используется формат моста ISO 9660. Даже если операционная система утверждает, что может читать UDF 1.50, она все равно может поддерживать только простую сборку и не обязательно сборки с НДС или Spared UDF.
Mac OS X 10.4.5 утверждает, что поддерживает ревизию 1.50 (см. Man mount_udf ), однако она может правильно монтировать только диски простой сборки и вообще не поддерживает виртуализацию. Он не может монтировать диски UDF с НДС, как это видно на примере Sony Mavica. Выпуски до 10.4.11 монтируют диски с таблицей резервирования, но не считывают ее файлы правильно. Версия 10.4.11 устраняет эту проблему.
Точно так же Windows XP с пакетом обновления 2 (SP2) не может читать диски DVD-RW, которые используют резервные таблицы UDF 2.00 в качестве системы управления дефектами. Эта проблема возникает, если система управления дефектами UDF создает таблицу резервирования, которая охватывает более одного сектора на диске DVD-RW. Windows XP SP2 может распознать, что DVD использует UDF, но проводник Windows отображает содержимое DVD как пустую папку. Для этого доступно исправление, включенное в пакет обновления 3.
Национальная библиотека им. Н. Э. Баумана
Bauman National Library
Персональные инструменты
UDF (Universal Disk Format)
 | |
| Полное название | Universal Disk Format |
|---|---|
| Сбойные блоки | Таблица |
| Limits | |
| Макс. размер тома | 2 TiB (жесткий диск), 8 TiB (оптический диск) |
| Макс. размер файла | 16 EiB |
| Макс. длина имени файла | 1023 байта |
| Разрешенные символы в именах файлов | Любой Unicode символ, исключая NULL |
| Features | |
| Даты зарегистрирован | создание, архивирование, модифицирование, доступ |
| Дата резолюции | Микросекунды |
| Разрешения файловой системы | POSIX |
| Прозрачное сжатие | Нет |
| Другие | |
| Операционная система | Различные |
Программа записи дисков обрабатывает поступившие данные в пакетном режиме и записывает их на оптический носитель за один проход.Но когда пакетная запись осуществляется на перезаписываемые устройства, такие как CD-RW, UDF позволяет создавать, удалять и изменять файлы на диске так, будто бы они находятся на обычном переносном носителе, таком как флэш накопитель. Это также возможно на однократно записываемых носителях, таких как CD-R, но в этом случае место занятое удаленными файлами становится недоступным и не может быть повторно использовано.
Мультисессионная запись также доступна в UDF, хотя в некоторых реализациях может быть невозможно чтение дисков с множеством сессий.
Содержание
История
UDF создавалась ассоциацией OSTA как стандартная файловая система для всех оптических носителей: как для однократно записываемых, так и для перезаписываемых. Основная цель первой реализации UDF – заменить устаревший стандарт ISO 9660, а также предоставить поддержку однократно записываемым и перезаписываемым оптическим носителям. После релиза первой версии UDF, DVD Forum принял его как официальная файловая система для DVD-Video и DVD-Audio.
Версии стандарта
Спецификации
Стандарт UDF определят три вариации файловой системы, называемые сборками:
Plain сборка
Введена в первой версии стандарта, этот формат может быть использован для записи любого диска, который позволяет произвольное чтение/запись, например на жестких дисках, DVD+RW и DVD-RAM дисках. По аналогии с другими обычными форматами файловых систем, такими как FAT, записи каталога указывают непосредственно на блок или на сектор номеров содержимого файлов. При записывании диска в этом формате, любой физический блок на диске может быть выбран для распределения новых или обновленных файлов.
Начиная с того, как UDF формат стал базовым, любой драйвер операционной или файловой системы, заявляющий поддержку UDF, обязательно должен читать этот формат.
VAT сборка
Однократно записываемые диски, такие как DVD-R и CD-R, имеют ограничения при записывании, заключающиеся в том, что каждый физический блок может быть записан лишь однократно, поэтому запись должна осуществляться пошагово. Таким образом, Plain сборка UDF может быть записана на CD-R только после осуществления предварительной подготовки данных, а затем записи всех данных в одну часть на диск, подобно тому, как происходит запись в формате ISO 9660. Чтобы сделать возможным использование CD-R как жесткого диска, благодаря чему пользователь мог бы добавлять и модифицировать файлы на CD-R по своему желанию, OSTA добавили VAT сборку к стандарту UTF 1.5. VAT – дополнительная структура на диске, которая позволяет осуществлять пакетную запись путем переотображения физических блоков при удалении или изменении информации на диске. Для однократно записываемого диска осуществляется его полная виртуализация, делая природу диска прозрачной для пользователя, в результате чего такой диск обрабатывается таким же образом, как и перезаписываемый.
Природа однократно записываемого диска заключается в том, что при удалении файла с диска, его данные по-прежнему остаются на диске. В каталоге этот он больше не виден, но файл по-прежнему занимает то пространство, где был расположен. Спустя некоторое время после использования диска таким образом, диск окажется полностью заполненным, так как свободное пространство не может быть восстановлено удалением файлов. Также существует специальное программное обеспечение, чтобы восстановить предыдущее состояние диска до удаления файлов, делая возможным восстановление диска.
Стоит отметить, что не все накопители полностью поддерживают версию UDF 1.5 и выше, поэтому не способны обрабатывать VAT сборку.
Spared (RW) сборка
Перезаписываемые диски, такие как DVD-RW и CD-RW, имеют меньшие ограничения, чем DVD-R и CD-R диски. Сектора могут быть перезаписаны произвольно. Эти диски могут быть полностью очищены в любое время, делая его чистым – снова готовым для записи в любой файловой системе. Однако, сектора –RW дисков могут выходить из строя после некоторого количества циклов перезаписи (обычно после нескольких сотен циклов для дисков CD-RW). Это означает, что их данные становятся ненадежными.
Plain и VAT сборки формата UDF могут быть использованы на дисках формата –RW с некоторыми ограничениями. Если простая сборка используется на –RW дисках, то модификация уровней файловой системы нежелательна, так как это может быстро износить часто используемые сектора на диске (такие, в которых хранятся данные о каталогах и расположении данных), которые могут оставаться незамеченными и привести к потере данных. Чтобы сделать доступной модификацию файлов, перезаписываемые диски могут быть использованы как –R диски, используя VAT сборку. Это обеспечивает одновременную запись всех блоков, гарантируя, что не будет блоков, которые будут перезаписаны чаще, чем другие. Далее –RW диск может быть стерт и повторно использован множество раз до того, как он станет ненадежным. Однако без способа установить момент износа, диск становится еще более ненадежным. Компьютер воспринимает его как однократно записываемый, однако диск может быть очищен в любое время.
Spared сборка была добавлена в ревизии 1.5 для устранения особенностей перезаписываемых носителей. Эта сборка добавляет дополнительную Sparing таблицу в структуру диска, чтобы управлять дефектами, которые будут в конце концов случаться на частях диска, которые были перезаписаны слишком много раз. Эта таблица отслеживает изношенные сектора и перераспределяет их на работающие области. Управление дефектами в UDF не подходит для систем, в которых уже реализована другая форма управления дефектами, такая как MRW для оптических дисков или используемая в контроллере жесткого диска.
Служебные приложения и накопители, которые не поддерживают UDF 1.5 в полной мере, будут игнорировать Sparing таблицу, так как она может привести их к чтению устаревших, изношенных секторов, ведя к извлечению поврежденных данных.
Кодировки символов
Спецификация позволяет использование девяти кодировок символов: одна кодировка по договоренности, одна ASCII, три подмножества ASCII, а также другие наборы графических символов.
Совместимость
Большинство DVD плееров не поддерживают UDF ревизии выше, чем 1.02. Диски, созданные в более новой ревизии UDF, могут продолжать работать в этих плеерах, если используется мост на формат ISO 9660. Даже если операционная система заявляет о возможности чтения UDF 1.50, ОС по-прежнему может поддерживать только простую сборку и не обязательно VAT или Spared.
Mac OS X 10.4.5 заявляет о поддержке ревизии 1.50, но должным образом может монтировать только Plain сборку, а также не обеспечивает поддержку виртуализации. Эта ОС не может монтировать UDF диски с VAT, что аналогично проблеме Sony Mavica. Версии до 10.4.11 монтируют диски с Sparing таблицей, но не читают их файлы корректно. Версия 10.4.11 исправляет эту проблему.
Аналогично, Microsoft Windows XP SP2 не может читать DVD-RW диски, которые используют UDF 2.00 Sparing таблицы как систему управления дефектами. Эта проблема возникает, если система управления дефектами UDF создает Sparing таблицу, которая охватывает более чем один сектор на DVD-RW диске. Windows XP SP2 может определять, что DVD использует UDF, но Проводник Windows отображает содержимое DVD как пустую папку. Эта проблема исправлена в Service Pack 3.
Структура работы UDF
Том, каталог и имена файлов – идентификаторы тома могут содержать не более 30 символов, а именно: буквенные символы (от A до Z), цифровые символы (от 0 до 9), дефис (-) или точку (.). Первый символ должен быть буквенным или числовым, а идентификатор не может содержать встроенные пробелы.
Интерфейсы программирования (UDF)’ – возможность создавать или читать файлы на носителе с универсальным дисковым форматом (UDF), используя интерфейсы прикладных программ (API) Hierarchical File System (HFS) или API-интерфейсы Integrated File System.
Безопасность каталогов и файлов – для томов Universal Disk Format (UDF) доступна защита на уровне каталогов и файлов. Система поддерживает права доступа к оптическим каталогам и файлам для трех групп пользователей: владельца, группы и общедоступных. Уровень безопасности тома также доступен через списки авторизации.
Медиа обмен – начиная с версии 2.01, носитель UDF может быть заменен другими операционными системами, которые поддерживают эту версию UDF.
Структура каталогов и производительность (UDF) – тома универсального дискового формата (UDF) имеют единую (иерархическую) структуру каталогов для доступа к файлам. Из-заданной структуры каталогов глубина дерева каталогов напрямую влияет на производительность файлов. Это связано с тем, что система выполняет поиск файлов в иерархическом порядке, что может потребовать просмотра каждой записи в каталоге. [Источник 4]
Что такое UDF и как с этим бороться?!
В кругу американских поклонников мотоциклов марки Ural вам вряд ли что-то расскажут про Объединенный Демократический Фронт или про универсальный дисковый формат, разработанный в 1996 году Optical Storage Technology Association. Для этих суровых ребят (и девченок, кстати, тоже) аббривиатура UDF расшифровывается, как Ural Delay Factor. «Фактор задержки Урала», если по-нашему — феномен постоянных задержек в пути из-за живейшего любопытства со стороны окружающих. «Не любишь общаться — не покупай мотоцикл Урал» — наставляют американские товарищи желающих приобщиться к культу сурового мотоцикла «from USSR».
Об интересе к ирбитским мотоциклам за океаном говорят сухие цифры статистики. В 2014 году в США продано более 1000 мотоциклов, тогда как на родине всего 60! Конечно, объемы продаж несопоставимы с лидерами рынка вроде Harley, но имеющийся спрос не оставляет шансов на затоваривание складов производителя.

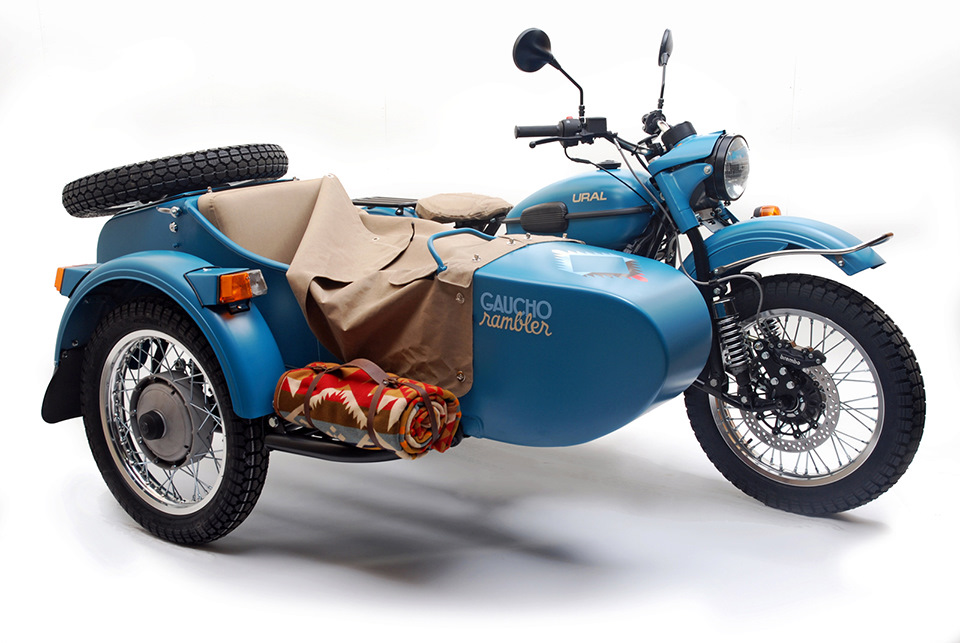

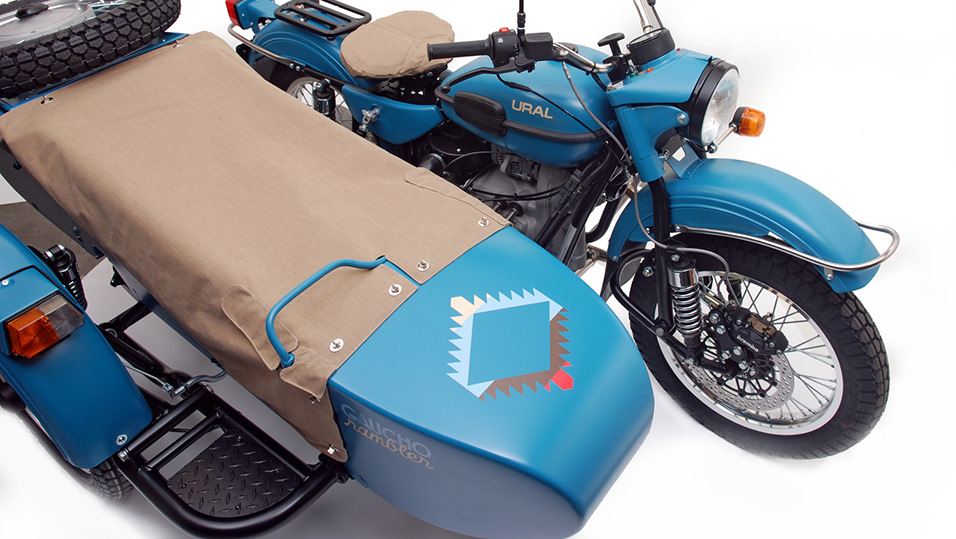

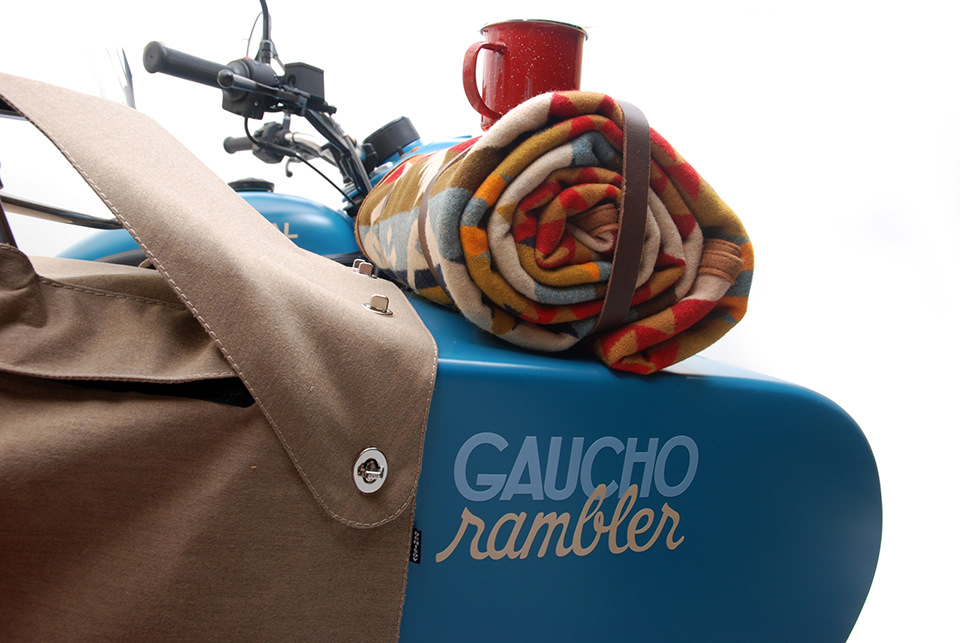

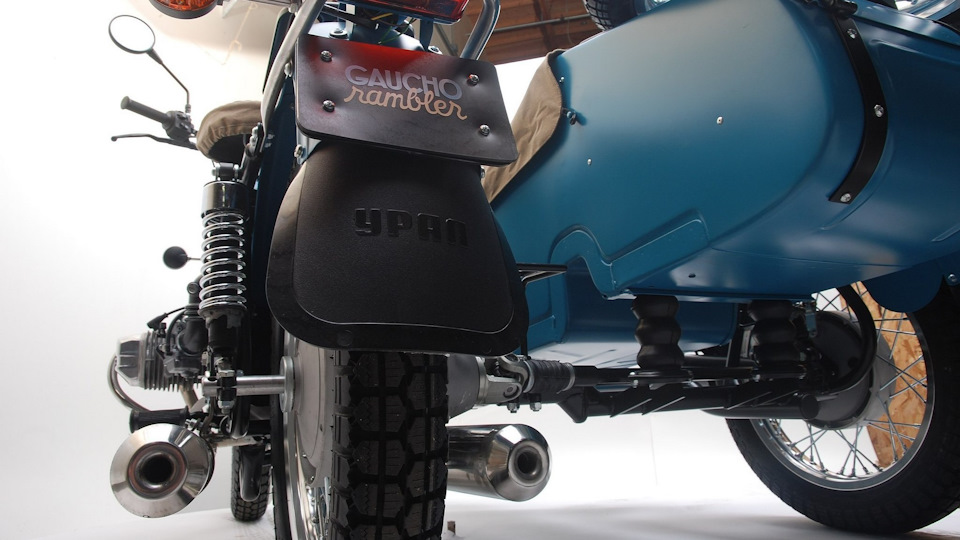

Тем более завод постоянно подогревает интерес к своим мотоциклам оригинальными версиями. Например, Gaucho Rambler, представленной совместно с легендарным производителем изделий из шерсти Pendleton Woolen Mills:
Фото пресс-службы Ирбитского мотоциклетного завода.
Universal Disk Format
Универсальность и поддержка в разных ОС позволяет использовать UDF как файловую систему не только для оптических дисков, но и для других сменных носителей, таких, как флеш-накопители и переносные жёсткие диски.
Содержание
Возможности [ ]
UDF позволяет дозаписывать файлы на диски CD-R или CD-RW по одному файлу без существенных потерь дискового пространства. Также UDF учитывает возможность выборочного стирания некоторых файлов на перезаписываемых носителях CD-RW, освобождая место на диске.
Метаданные файловой системы, такие, как корневая директория, могут находиться где угодно на диске, «корень» метаданных должен находиться в двух из трех следующих мест: сектор 256, сектор (N-257) и (N-1), где N — размер дорожки.
UDF также лучше подходит для DVD, так как имеет лучшую поддержку для дисков большого объёма — нет ограничения в 2 и 4 ГБ на размер файла.
Допустимы фрагментированные файлы.
Версии и поддержка [ ]
Существует несколько версий формата UDF:
Linux также поддерживает данную файловую систему. Для создания диска с данной файловой системой можно использовать почти любую современную версию программ для создания образов и/или записи данных на CD/DVD, а при использовании udftools [2] [3] можно форматировать диски в файловую систему UDF и также пользоваться ими, как дискетами большого объёма.
Более подробно о поддержке разных версий UDF различными ОС см. таблицу Шаблон:Ref-en
Использование на носителях [ ]
Оптические носители [ ]
DVD-диск, читаемый видеоплеерами (а не только компьютерами), должен иметь файловую систему UDF с дополнительными ограничениями. Так, например, не допускаются фрагментированные файлы.
Другие носители [ ]
Примечания [ ]
