Пробуем разобраться с радиостанциями
Пытаюсь разобраться без хитрых терминов с чем и как едят рации, чем отличается CB от UHF диапазона и какую рацию выбрать исходя из задач. Опыта радиолюбительства особо нет, хотя специальность связана с радиотехникой, любые дополнения и указания неточностей приветствуется более чем.
При выездах на покатушки необходимо согласование экипажей, куда поворачивать где остановиться, да и в общем веселее. Можно, конечно, использовать обычные мобилки, но рации имеют ряд преимуществ:
— Не зависит от зоны покрытия и качества сотовой связи
— возможность одновременно сказать всем
— связь бесплатна
— необходимо отвлекаться, чтобы набрать номер телефона и ожидать соединения
— высокое потребление смартфонов может оставить без связи в неподходящий момент.
Промучившись несколько раз с мобилами, было решено приобрести рации, но остается вопрос какие выбрать. Пробуем разобраться, что нам подойдет.
Итак, для гражданского диапазона в России выделено несколько диапазонов

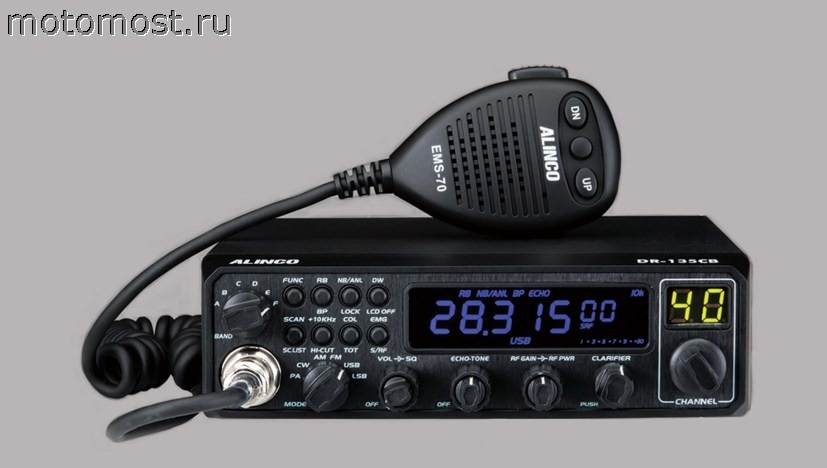

1. CB диапазон (сitizen band 26-29 МГц, гражданский, одиннадцатиметровый диапазон)
Разрешенная мощность не требующая регистрации — 10Вт.
«+»
1. Является де факто стандартом для связи, на нем вещают и дальнобойщики и службы спасения. Использование на трассе помогает узнать дорожную обстановку и попросить о помощи в случае чего.
2. Радиоволна может огибать препятствия не более 0,5 своего значения, таким образом, 11 метровая волна не замечает препятствий размером до 5-6 метров, что благотворно сказывается на ее прохождении в лесах и на пересеченной местности.
«-«
1. В диапазоне 26-29 МГц высок уровень электромагнитных помех — это прежде всего промышленные и атмосферные помехи.
2. Большой размер антенны, конечно, существуют портативные cb рации с укороченными антеннами, но они не так эффективны.
3. Необходимость стационарной установки на автомобиль, особенно оборудованный сложной электроникой, создающей дополнительные помехи работе рации.
4. Использования длинной антенны, необходимость ее согласования, и выбора места установки (оптимальное место крыша авто)
2. UHF диапазон (400-470 МГц), семидесятисантиметровый диапазон, включает в себя любительский LPD диапазон (433 МГц) и служебный диапазон.
LPD.
Каналы располагаются на частотах от 433.075 МГц до 434.775 Мгц с шагом в 25 кГц — всего 69 каналов. Максимальная безлицензионная мощность 0,01 Вт.
И PMR c диапазоном 446,000—446,100 MHz и с максимальной выходной мощностью 0,5 Вт.
Так же существуют рации с непосредственным вводом частоты.
Сертифицированные же рации просто имеют режим, в котором мощность ограничена 0,01Вт, который легко переключается на 1 или 5Вт. Особенность что не во всех странах разерешен тот или иной диапазон. В России разрешены оба диапазона.
«+»
1.Портативность, возможность использования между экипажами и между штурманом и водителем
2. Меньшее количество помех в этом диапазоне частот
3. Небольшие габариты антенны
«-«
1. устойчивая связь только в пределах прямой видимости, ввиду прямолинейности распространения волн
2. невозможность огибания больших препятствий.
3. небольшая безлицензионная мощность
Вывод: качественная портативная связь с небольшим радиусом действия, хорошая в городе при прямой видимости. Дальность связи от 1-2 до 4-5 км, зависит от типа местности.
3. VHF диапазон (136-174 МГц), двухметровый диапазон, включает в себя служебный, любительский и морской диапазоны.
Необходимо разрешение на использование. Большинство китайских радиостанций поддерживает его.
+ больше дальность при использовании на пересеченной местности относительно UHF
— необходима чуть большая антенна, хотя сейчас огромный выбор 2диапазонных антенн (UHF + VHF)
Исходя из поставленных условий больше всего подходит UHF диапазон, который может обеспечить качественной связью группу автомобилей на небольшом удалении друг от друга. Так же возможность использования для связи в экипаже, чтобы не орать через все поле)).

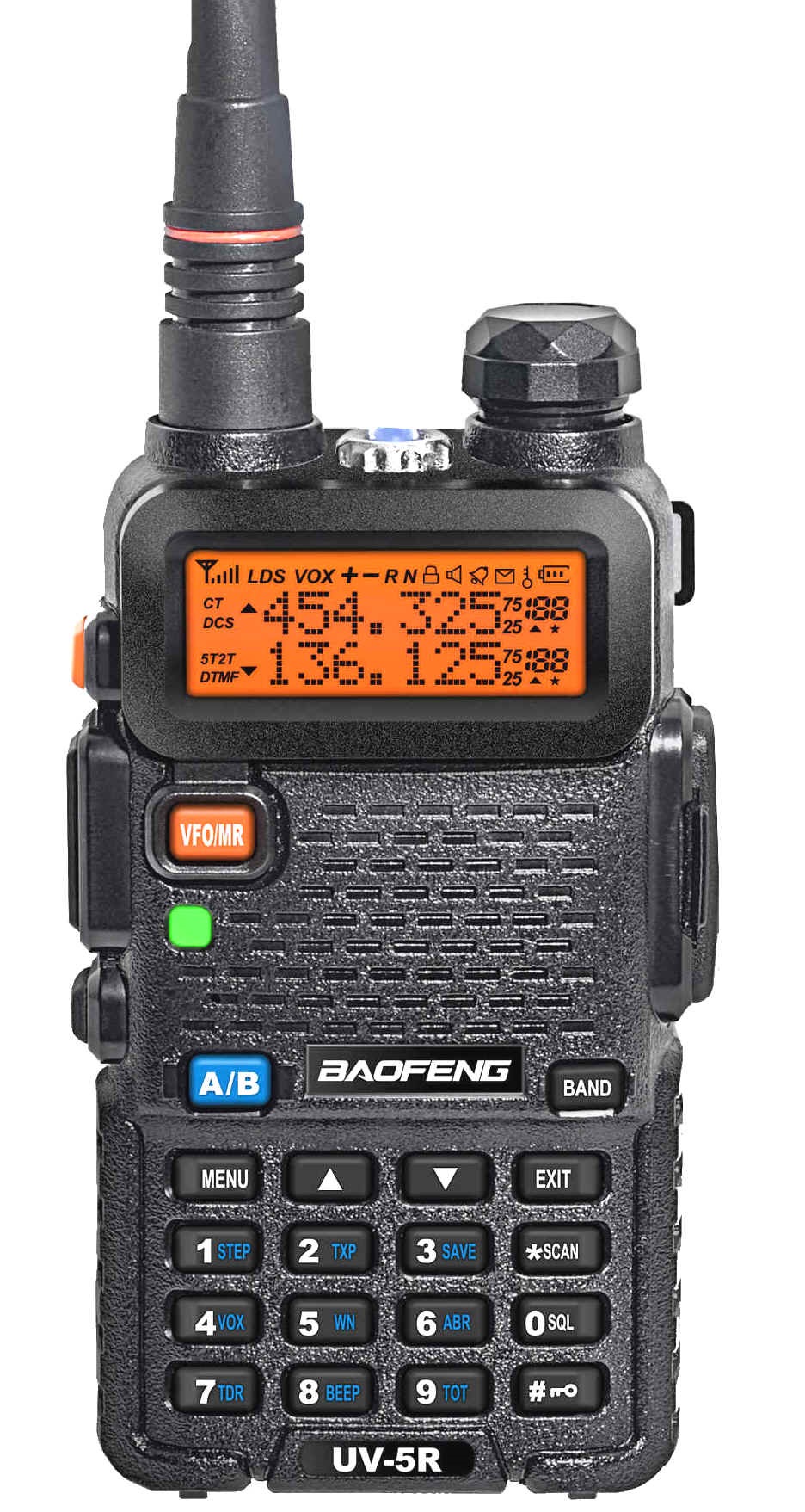

Для себя пока выбрали (VHF+UHF) китайские рации Bofeng UV-5R. Хорошие отзывы и крайне вкусная цена, при хороших характеристиках. Единственный недостаток — мощность больше чем нужна для безлицензионного использования, но мы тихо в полях чтоб никто не заметил))). А пока ждем посылку из Китая, чтобы протестировать чудо китайской инженерной мысли в реальных условиях.
Особенности использования диапазонов CB, VHF, UHF, LPD, PMR, dPMR для радиосвязи
Развитие беспроводных средств связи в последние десятилетия привело к значительному изменению доступных обычным пользователям частот. В радиостанциях, которые используются для гражданской связи, широко применяется деление частот на поддиапазоны, не входящее в стандарты МСЭ (Международный союз электросвязи). Наиболее часто применяются поддиапазоны CB, LPD, PMR, dPMR, а также VHF, UHF. По стандартам МСЭ VHF и UHF относятся к метровым и дециметровым диапазонам радиоволн. Небольшая часть их радиочастотного ресурса используется как одноименные выделенные поддиапазоны, а также имеет другие названия на участках, предназначенных для гражданских лиц.
Основные особенности диапазонов VHF и UHF
Диапазон VHF (very high frequency) включает метровые радиоволны (от 10 до 1 метра) с частотами от 30 до 300 МГц, применяется для теле и радиовещания, радиосвязи и радиолокации. Радиосвязь на этих волнах, как правило, возможна на расстояние до нескольких десятков километров. При высоком уровне солнечной активности или искусственном воздействии, вызывающем повышенную ионизацию, в коротковолновой части этого диапазона возникает отражение радиоволн от ионосферы или других участков с повышенной ионизацией, что дает возможность осуществлять дальнюю связь на расстояние до двух тысяч километров. Для гражданского поддиапазона VHF выпускаются радиостанции с частотами 136-174 МГц. Модели разных производителей имеют свои границы поддиапазонов и регулируемый шаг сетки 6,25, 12,5, 20 и 25 кГц. Они хорошо подходит для обеспечения связи в городе и на открытой местности в условиях прямой видимости.
Поддиапазон CB (Citizen`s Band) относится к коротким волнам ( HF ) и применяется для радиосвязи голосом с частотной или амплитудной модуляцией передатчиками до 10 Вт в личных и коммерческих целях. В этом диапазоне возможна связь на расстояния до 30-40 км прямой волной в городе и на пересеченной местности. Диапазон содержит большое количество помех в городских условиях. Он имеет следующие особенности:
Поддиапазон LPD (Low Power Device) — не требует лицензирования, предназначен для ближней голосовой радиосвязи (до нескольких десятков метров) с мощностью передатчика до 0,01 Вт со встроенной штыревой антенной. Включает частоты от 433,075 до 434,75 МГц, разделенные на 69 каналов с шагом 25 КГц (есть также модели на 8 каналов). Разрешено использование одноканальной голосовой связи с аналоговой частотной модуляцией (сигнал 16K0F3E). Часто применяется службами охраны магазинов, ресторанов и других коммерческих объектов. Кроме того, частоты этого диапазона применяются для обеспечения дистанционного радиоуправления и автомобильных сигнализаций.
Поддиапазон PMR (Personal/Private mobile radio) — предназначен для организации симплексной голосовой радиосвязи в условиях прямой видимости без получения лицензии. Включает частоты от 446,00625 до 446,09375 МГц, разбитые на 8 каналов с шагом 12,5 КГц. Используется цифровой частотно модулированный сигнал (12К5F3E) с множественным доступом к каналу связи с временным разделением (TDMA).
Поддиапазон dPMR (digital Private mobile radio) — предназначен для частного использования, не требует лицензирования, в него входят частоты от 446 до 446,2 МГц с шагом 6.25 кГц. Используется для передачи данных со скоростью 4800 бит в секунду с помощью помехоустойчивой четырехуровневой частотной манипуляции FSK на расстояние до полутора километров. Несмотря на сходные рабочие частоты, радиостанции PMR и dPMR не совместимы друг с другом из-за различий в используемых сигналах.
Сходства
Рассматриваемые участки радиочастотного ресурса при использовании маломощных радиостанций имеют небольшую дальность действия, как правило, ограниченную прямой видимостью. Они имеют по нескольку десятков каналов (кроме PMR) и в большинстве случаев используются для одноканальной симплексной голосовой радиосвязи.
Различия
Без регистрации разрешается эксплуатация радиостанций с интегрированными антеннами с различной мощностью: в диапазоне CB – 10 Вт, в LPD – 0,01 Вт, а в PMR, dPMR – до 0,5 Вт. Это значительно влияет на дальность радиосвязи и габариты радиостанций. Разные длины волн в радиостанциях обуславливают отличия, связанные с уменьшением уровня сигнала при удалении от передатчика и способностью огибать препятствия. Чем больше частота, тем меньше такой сигнал способен огибать препятствия и сильнее затухает при удалении от передающей антенны. Благодаря этому в таких диапазонах меньше помех.
Причина разделения частотного ресурса на диапазоны
Разделение на различные диапазоны радиочастот используется для того, чтобы упорядочить использование частот между различными категориями пользователей, а также избежать взаимных помех.
Порядок лицензирования частот при использовании радиопередающих устройств
Физическим и юридическим лицам при соблюдении установленных ограничений по мощности, частотам и используемой модуляции не требуется оформлять разрешения на покупку и эксплуатацию радиостанций при использовании диапазонов CB, LPD, PMR и dPMR. Для поддиапазонов VHF и UHF покупать радиостанции физическими и юридическими лицами можно без разрешения, но их использование требует регистрации радиостанции в органе надзора и получения разрешения на использование (аренду) полосы частот в территориальном радиочастотном центре. Ограниченные любительские участки, входящие в поддиапазоны VHF (144-146 МГц) и UHF (430-440 МГц) разрешается использовать частным лицам при наличии радиолюбительской лицензии с сигналами и мощностью, соответствующей классу зарегистрированной радиостанции.
Достоинства и недостатки
Рассматриваемые диапазоны имеют свои достоинства и недостатки, связанные с особенностями распространения радиоволн, помеховой обстановкой и необходимостью оформления разрешений. Для дальней радиосвязи за городом лучше использовать станции CB диапазона. Они более подвержены воздействию радиопомех, но за городом их значительно меньше. Большая длина волны этих станций позволяет осуществлять надежную связь на пересеченной местности с изгибами рельефа до 5 метров, а также в лесу. В городе и на ближних расстояниях лучше использовать LPD, PMR и dPMR станции, диапазоны которых меньше загружены помехами. При этом нужно учитывать малую дальность связи, обусловленную большим затуханием сигнала в этих диапазонах, а также неспособностью этих волн огибать препятствия.
В связи с использованием в поддиапазонах PMR, dPMR цифровых сигналов, они менее подвержены воздействию помех и обеспечивают более качественный сигнал по сравнению с АМ и ЧМ передатчиками. Благодаря увеличенной, по сравнению с LPD диапазоном мощностью, PMR обеспечивает более дальнюю связь (1-1,5 км) при ограниченном количестве каналов (в LPD — 69). Радиостанции VHF и UHF универсальны, имеют небольшие размеры, но их использование сопряжено с оформлением множества документов и оплатой различных разрешений.
Технологические отличия оборудования, использующегося для работы
Из-за различий в частотах, использующихся в гражданских радиостанциях, значительно отличаются размеры их антенных устройств. Для CB диапазона, где длина волны равна 11 метрам, необходимо применять стандартную четвертьволновую антенну длиной 2,7 метра. В диапазоне LPD длина волны составляет 0,69 метра, поэтому полноразмерная антенна будет иметь длину 17 см. На практике эти антенны имеют меньшие размеры благодаря использованию различных технических ухищрений, но разница в размерах остается той же. Различия в мощности используемых передатчиков обуславливает разницу в используемых источниках питания.
Для передатчика LPD мощностью 10 милливатт не нужны громоздкие батареи, поэтому такие рации имеют намного меньшие размеры. Радиостанции CB диапазона имеют высокую мощность (10 ватт), поэтому они требуют использования мощных и громоздких АКБ. Кроме того, они имеют большие выносные антенны, поэтому они чаще всего выпускаются в возимых или стационарных вариантах.
Как выбрать телевизионную антенну
Когда нужна телевизионная антенна.
В большинстве городов «рога» антенны над телевизором (как и шаманские действия по её настройке) давно стали достоянием истории – кабельное телевидение практически полностью вытеснило эфирное вещание. Но вот в загородные дома и, особенно, в дачные поселки цивилизация проникла еще не повсюду, а телевизор посмотреть хочется. Да и городов, еще не попавших в паутину кабельного ТВ, на карте России хватает. И здесь телевизионные антенны все еще актуальны.
Но условия приема телевизионного сигнала везде разные – с одного места башню телецентра можно разглядеть невооруженным глазом, с другого – до нее десятки километров. Антенны во всех этих случаях потребуются разные. И, чтобы покупка не разочаровала, следует выяснить условия приема в месте установки антенны, определиться с её характеристиками и только после этого идти в магазин.
Как выяснить условия приема? Хорошо, если телецентр и его передающую вышку видно из окна – тогда вопрос отпадает. А если до телецентра несколько десятков километров – как тогда определить, в каком направлении и как далеко находится ближайшая вышка ретранслятора? Это можно сделать с помощью интерактивной карты цифрового эфирного телевещания на сайте российской телевизионной радиовещательной сети. Следует только выбрать на карте свой регион и приблизить его до нужного масштаба. На карте отмечены как действующие, так и строящиеся вышки. Кроме того, можно просто щелкнуть указателем мыши в нужную точку на карте и в отдельном окне будет выведены расстояние и направление до ближайших вышек – как действующих, так и строящихся.
Характеристики телевизионных антенн.
Размещениебывает комнатным и наружным.
Комнатные, как следует из названия, устанавливаются внутри помещения, как правило, в непосредственной близости к телевизору. Несомненным достоинством комнатных антенн является простота их установки – фактически, большинство комнатных антенн достаточно просто подсоединить к телевизору и на этом установка антенны заканчивается. Настраивать комнатные антенны тоже намного проще в силу того, что качество «картинки» можно отслеживать самостоятельно непосредственно в процессе настройки. Недостатком комнатной антенны является то, что, по сравнению с аналогичной по характеристикам наружной антенной, комнатная гарантированно обеспечит худшее качество «картинки». Фактически, надеяться на хороший прием с комнатной антенны можно только там, где уровень телевизионного сигнала достаточно высокий. Это местность в непосредственной близости к телевышке (3-15 км от неё, в зависимости от мощности передатчика) и точки, находящиеся с этой вышкой в условиях прямой видимости.
Если вы не уверены, что ваш телевизор находится в зоне уверенного приема, но, по каким-то причинам не можете установить наружную антенну, покупайте комнатную антенну с активным усилением и старайтесь обращать её в сторону ближайшей телевышки, в идеале, через окно, направленное в соответствующую сторону.
Наружные антенны имеют больше шансов принять слабый сигнал от далекой телевышки. Для установки в загородном доме или на даче, в удаленной от телевышки местности, следует выбирать именно наружную антенну. Установка таких антенн потребует некоторых усилий и для её настройки потребуется помощник, но все затраты с лихвой окупятся качеством «картинки», которое ни одна комнатная антенна не будет в состоянии обеспечить. При установке наружной антенны не забывайте о важности правильной высоты установки антенны – часто качество сигнала можно значительно улучшить, подняв антенну выше на метр-полтора.
Усилитель ТВ-сигнала может быть необходим, если антенна не размещается в месте уверенного приема. Это может быть при:
— большой удаленности телевизора от передающей антенны телецентра или от ТВ-ретранслятора;
— наличии на линии между телевышкой и телевизором высотных зданий и сооружений;
— наличии на линии между телевышкой и телевизором производственных площадок, электроподстанций и других объектов, излучающих электромагнитные помехи;
— расположении телевизора в низине или за складками местности, препятствующими распространению электромагнитных волн.
Усиление может быть пассивным (внешнее питание отсутствует) – тогда антенна усиливает сигнал только за счет своей конструкции. При отсутствии внешнего питания возможности антенны по усилению сигнала ограничены, но это не всегда является недостатком – активный усилитель привносит в сигнал собственные шумы, которые могут заметно повлиять на качество «картинки». Поэтому выбирать антенну с активным усилением следует только в том случае, если пассивного усиления сигнала недостаточно для получения качественной «картинки».
Активное усиление предусматривает наличие в комплекте антенны отдельного электронного устройства – усилителя ТВ-сигнала. Такое устройство требует внешнего питания – от собственного блока питания или от иного источника (все большее распространение получают модели, подключаемые к порту USB, благо USB сегодня оснащается большинство современных телевизоров). Для мест, сильно удаленных от телевышки, покупка антенны с активным усилителем может оказаться единственным способом получения хоть какого-то изображения на экране. Но и в местах уверенного приема покупка активной антенны может быть оправданной – если планируется подключение к антенне нескольких телевизоров или длина кабеля от антенны до телевизора велика – 10 метров и более.
Как было указано выше, любой активный усилитель привносит в сигнал собственные шумы, возникающие при работе полупроводниковых элементов. К сожалению, соотношение сигнал/шум для антенного усилителя производителем антенны указывается очень редко, поэтому выбирать активную антенну, ориентируясь на этот параметр, получится вряд ли. Поэтому, чтобы избежать покупки антенны с усилителем на низкокачественных компонентах, следует ориентироваться на известных проверенных изготовителей и воздерживаться от покупки самых дешевых моделей.
Усиление каждой антенны образуется из собственного (пассивного) и активного, полученное с помощью усилителя. Если собственное усиление антенны мало (причиной могут быть простая конструкция или некачественная сборка), то наличие в комплекте мощного усилителя делу не поможет – да, сигнал на выходе будет сильный, но зашумленный. Поэтому не стоит гнаться за максимальными величинами коэффициента усиления – конструкция и размещение антенны имеют не меньшую важность. Кроме того, производители часто идут на хитрости и даже на прямой обман, указывая на упаковке коэффициент усиления не соответствующий действительности.
Обе эти антенны имеют заявленную мощность усиления 35 дБ
Не стоит рассчитывать, что дешевая антенна с заявленным усилением 35 дБ даст тот же эффект, что и дорогостоящая наружная антенна сложной конструкции, с коэффициентом усиления те же 35 дБ.
Так же следует иметь в виду, что зоне уверенного приема сигнала чрезмерное усиление может навредить. Поэтому, если вы приобретаете антенну с усилением выше среднего (от 10-15 дБ), выбирайте модели с регулировкой коэффициента усиления. Иначе, в случае переусиления сигнала, телевизор может вообще отказаться что-либо показывать.
Прием сигнала антенной может производиться как на любой частоте вещания, так и только в одном-двух диапазонах.
Прием в FM-диапазоне применительно к антенне означает, что она может быть использована для приема и прослушивания через телевизор радиостанций, работающих в этом диапазоне (88-108 Мгц).
«Не верь глазам своим»
Отдельно следует отметить так называемую «поддержку DVB-T2». Применительно к антенне эта фраза особого смысла не имеет – если антенна работает в диапазоне UHF, то принимать цифровой сигнал DVB-T2 она будет. Если же антенна в этом диапазоне не работает, то поддержки DVB-T2 не будет, что бы ни было написано на коробке. И уж совершенно точно антенна «с поддержкой DVB-T2» не способна обеспечить воспроизведение цифрового телевидения на старом телевизоре, не имеющем тюнера DVB-T2. Если ваш телевизор не обеспечивает прием цифрового телевидения, кроме антенны вам потребуется приставка для цифрового телевидения.
Варианты выбора.
Если ваш телевизор расположен в непосредственной близости от телевышки, и вы уверены в мощности имеющегося ТВ-сигнала, выбирайте простую пассивную комнатную антенну по цене от 240 до 1150 рублей.
Если уровень ТВ-сигнала в месте расположение телевизора невысок, но у вас нет возможности установить наружную антенну, выбирайте комнатную антенну с усилителем. Такая будет стоить 300-3000 рублей, но не стоит выбирать модели из нижнего ценового диапазона – низкокачественный усилитель может навредить больше, чем его отсутствие.
Если вы собираетесь подключить к антенне несколько телевизоров или длина антенного кабеля получается слишком большой, вам потребуется антенна с активным усилителем. Они стоят 400-3000 рублей, но покупать самые дешевые опять же не стоит. Кроме того, нелишне будет обратить внимание на конструкцию антенны – хорошо, если собственное усиление антенны будет достаточно большим.
Если ваш телевизор расположен на большом удалении от ближайшей вышки или в неблагоприятном для приема ТВ-сигнала месте, вам потребуется наружная антенна. Такие можно приобрести по цене от 670 до 2300 рублей.
ОТЛИЧИЯ ДИАПАЗОНОВ ЧАСТОТ РАДИОСТАНЦИЙ: CB, LOW BAND, LPD, PMR, UHF И VHF
Какие есть различия в диапазонах радиочастот, не требующих разрешения для использования
В каждом государстве каналы с радиочастотами являются стратегическим источником, который можно использовать только при наличии оформленного разрешения. Радиоволны: CB, VHF, LOW BAND, LPD, PMR и UHF допускают «свободное» применение, обладают отличительными стандартами.
Каждый канал имеет определенный ресурс частот, физические свойства волн и другие особенности:
Юридические и физические лица могут не получать разрешение для эксплуатации радиостанций, которые имеют диапазоны CB, LPD, PMR, при условии соблюдения установленной модуляции и силы.
УКВ и ДМВ также не требуют разрешения на покупку, но их необходимо зарегистрировать в органах надзора для дальнейшего применения в территориальном радиочастотном участке. Существуют ограниченные любительские участки – для их использования достаточно получить лицензию с мощностью и сигналом, которые соответствуют классу регистрирующей радиостанции.
Основные особенности разных диапазонов
С развитием беспроводных систем связи, обычные пользователи получили возможность выбирать гражданские радиостанции, которые имеют поддиапазоны, не входящие в стандартны Международного союза электросвязи.
Чаще всего встречаются: CB, LOW BAND, LPD, PMR, UHF и VHF. Каждый из них имеет не только отличительную частоту, но и многие другие характеристики, которые обуславливают их применение в той или иной сфере.
VHF (по-русски УКВ) – амплитуда метровых волн, которые распространяются на расстоянии 1-10 метров.
Таблица частот VHF каналов
| Диапазон частот (МГц) | Ширина полосы (кГц) | Виды модуляции и назначение (МГц) |
|---|---|---|
| 144,000-144,110 | 0,5 кГц | Только телеграфия. Преимущественно телеграфия EME. Вызывная частота телеграфии 144,05 МГц. Частота для MC связи без предварительной договорённости — 144,100 МГц. Полоса частот 144,0025 МГц — 144,025 МГц — преимущественно для космической связи (космос-Земля). |
| 144,110-144,150 | 0,5 кГц | Узкополосные виды. Преимущественно цифровые узкополосные виды EME. Центр активности ПСК31 — 144,138). |
| 144,150-144,165 | 2,7 кГц | Телеграфия, ОБП, цифровые виды. Преимущественно цифровые виды EME. |
| 144,165-144,180 | 2,7 кГц | Телеграфия, ОБП, цифровые виды. Преимущественно цифровые виды. Вызывная частота цифровых видов 144,170 МГц. |
| 144,180-144,360 | 2,7 кГц | Телеграфия и ОБП. Вызывная частота ОБП — 144,300 МГц. полоса частот для MC ОБП связей без предварительной договорённости — 144,195-144,205 МГц. |
| 144,360-144,399 | 2,7 кГц | Телеграфия, ОБП, цифровые виды. Частота для связей ФСК441 без предварительной договорённости — 144,370 МГц. |
| 144,400-144,491 | 0,5 кГц | Узкополосные виды — только маяки. |
| 144,500-144,794 | 20 кГц | Все виды. Вызывные частоты: ССТВ — 144,500 МГц; телетайп — 144,600 МГц; факс — 144,700 МГц; АТВ — 144,525 и 144,750 МГц). Рекомендуемые полосы частот для линейных трансподеров: 144,630-144,600 МГц — передача, 144,660-144,690 МГц — приём). |
| 144,794-144,990 | 12 кГц | Телеграфия, цифровые виды, цифровая голосовая связь, цифровые автоматические станции. Центр активности для АПРС — 144,800 МГц. Рекомендуемые частоты цифровых автоматических станций для цифровой голосовой связи: 144,8125, 144,8250, 144,8375, 144,8500, 144,8625 МГц. |
| 144,990-145,194 | 12 кГц | ЧМ, цифровая голосовая связь — только для ретрансляторов, приём. Номиналы частот 145,000-145,175 МГц, шаг 12,5 кГц. |
| 145,194-145,206 | 12 кГц | Телеграфия, ЧМ, цифровая голосовая связь. Преимущественно для космической связи. |
| 145,206-145,594 | 12 кГц | Телеграфия, ЧМ, цифровая голосовая связь, цифровые автоматические станции ЧМ («Эхолинк»). Вызывные частоты: ЧМ — 145,500 МГц, цифровая голосовая связь — 145,375 МГц. Центр активности станций радиолюбительской аварийной службы — 145,450 МГц. |
| 145,594-145,7935 | 12 кГц | ЧМ, цифровая голосовая связь — только для ретрансляторов, передача. Номиналы частот 145,600-145,775 МГц шаг 12,5 кГц. |
| 145,794-145,806 | 12 кГц | Телеграфия, ЧМ, цифровая голосовая связь. Преимущественно для космической связи. |
| 145,806-146,000 | 12 кГц | Все виды — только для космической связи. |
UHF (по-русски ДМВ) – дециметровые волны, которые расширяются до одного метра.
Таблица частот UHF каналов
| Диапазон частот (МГц) | Ширина полосы (кГц) | Виды модуляции и назначение (МГц) |
|---|---|---|
| 430,000-432,000 | 20 | Все виды |
| 432,000-432,025 | 0.5 | Только телеграфия и ПСК31. Преимущественно ЕМЕ. ( При проведении ЕМЕ связей для первой категории разрешенная мощность 500 Вт ) |
| 432,025-432,100 | 0.5 | Узкополосные виды. Центры активности: телеграфия — 432,050 МГц, ПСК31 — 432,088 МГц. ( При проведении EME связей для 1 категории разрешенная мощность до 500 Вт |
| 432,100-432,400 | 2.7 | Телеграфия, ОБП, цифровые виды. Центр активности ОБП — 432,200 МГц. Частота для связей ФСК41 без предварительной договорённости — 432,370 МГц. Частота для планирования связей в СВЧ и КВЧ-диапазонах — 432,350 МГц. ( При проведении EME связей для 1 категории разрешенная мощность до 500 Вт ) |
| 432,400-432,500 | 0.5 | Телеграфия и цифровые виды — только маяки. |
| 432,500-433,000 | 12 | Все виды. Центры активности: АПРС — 432,500 МГц, телетайп — 432,600 МГц, факс — 432,700 МГц. |
| 433,000-433,400 | 12 | ЧМ, цифровая голосовая связь — только для ретрансляторов, приём. Номиналы частот 433,025-433,375 МГц, шаг 25 кГц. |
| 433,400-433,575 | 12 | ЧМ, цифровая голосовая связь. Центр активности ССТВ — 433,400 МГц. Вызывные частоты: цифровая голосовая связь — 433,450 МГц, ЧМ — 433,500 МГц. Центр активности радиолюбительской аварийной службы — 433,450 МГц. Рекомендуемые каналы для симплексной связи 433,400-433,575 МГц, шаг 12 кГц |
| 433,600-434,000 | 20 | Все виды, цифровые автоматические станции. Центры активности: телетайп — 433,600 МГц, факс — 433,700 МГц. Рекомендуемые каналы для цифровой голосовой связи 433,625-433,775 МГц, шаг 25 кГц |
| 434,000-434,025 | 0.5 | Только телеграфия и ПСК31. Преимущественно ЕМЕ. ( При проведении ЕМЕ связей для 1 категории разрешенная мощность 500 Вт |
| 434,025-434,100 | 0.5 | Узкополосные виды. Центры активности: телеграфии — 434,050 МГц, ПСК31 — 434,088 МГц. |
| 434,100-434,600 | 12 | Все виды, АТВ. |
| 434,600-435,000 | 12 | ЧМ, цифровая голосовая связь только ретрансляторы, передача. Номиналы частот 434,625-434,975 МГц, шаг 25 кГц. |
| 435,000-438,000 | 20 | Все виды, АТВ. Преимущественно космическая связь. |
| 438,000-440,000 | 20 | Все виды, АТВ, цифровые автоматические станции. Рекомендуемые каналы для цифровых автоматических станций — 439,800-439,975 МГц, шаг 25 кГц. Рекомендуемые каналы для цифровой голосовой связи 438,025-438,175 МГц, шаг 25 кГц. Рекомендуемые полосы частот для экспериментов с новыми видами связи — 438,550-438,625 МГц. |
CB – диапазон коротких волн, используемых в коммерческих и личных целях.
Таблица частот CB каналов
| Канал | ЧАСТОТНАЯ СЕТКА (ЕВРОПА), кГц | |||||||||
| A | B | C | D | E | F | G | H | I | J | |
| 1 | 26065 | 26515 | 26965 | 27415 | 27865 | 28315 | 28765 | 29215 | 25165 | 25615 |
| 2 | 26075 | 26525 | 26975 | 27425 | 27875 | 28325 | 28775 | 29225 | 25175 | 25625 |
| 3 | 26085 | 26535 | 26985 | 27435 | 27885 | 28335 | 28785 | 29235 | 25185 | 25635 |
| 4 | 26105 | 26555 | 27005 | 27455 | 27905 | 28355 | 28805 | 29255 | 25205 | 25655 |
| 5 | 26115 | 26565 | 27015 | 27465 | 27915 | 28365 | 28815 | 29265 | 25215 | 25665 |
| 6 | 26125 | 26575 | 27025 | 27475 | 27925 | 28375 | 28825 | 29275 | 25225 | 25675 |
| 7 | 26135 | 26585 | 27035 | 27485 | 27935 | 28385 | 28835 | 29285 | 25235 | 25685 |
| 8 | 26155 | 26605 | 27055 | 27505 | 27955 | 28405 | 28855 | 29305 | 25255 | 25705 |
| 9 | 26165 | 26615 | 27065 | 27515 | 27965 | 28415 | 28865 | 29315 | 25265 | 25715 |
| 10 | 26175 | 26625 | 27075 | 27525 | 27975 | 28425 | 28875 | 29325 | 25275 | 25725 |
| 11 | 26185 | 26635 | 27085 | 27535 | 27985 | 28435 | 28885 | 29335 | 25285 | 25735 |
| 12 | 26205 | 26655 | 27105 | 27555 | 28005 | 28455 | 28905 | 29355 | 25305 | 25755 |
| 13 | 26215 | 26665 | 27115 | 27565 | 28015 | 28465 | 28915 | 29365 | 25315 | 25765 |
| 14 | 26225 | 26675 | 27125 | 27575 | 28025 | 28475 | 28925 | 29375 | 25325 | 25775 |
| 15 | 26235 | 26685 | 27135 | 27585 | 28035 | 28485 | 28935 | 29385 | 25335 | 25785 |
| 16 | 26255 | 26705 | 27155 | 27605 | 28055 | 28505 | 28955 | 29405 | 25355 | 25805 |
| 17 | 26265 | 26715 | 27165 | 27615 | 28065 | 28515 | 28965 | 29415 | 25365 | 25815 |
| 18 | 26275 | 26725 | 27175 | 27625 | 28075 | 28525 | 28975 | 29425 | 25375 | 25825 |
| 19 | 26285 | 26735 | 27185 | 27635 | 28085 | 28535 | 28985 | 29435 | 25385 | 25835 |
| 20 | 26305 | 26755 | 27205 | 27655 | 28105 | 28555 | 29005 | 29455 | 25405 | 25855 |
| 21 | 26315 | 26765 | 27215 | 27665 | 28115 | 28565 | 29015 | 29465 | 25415 | 25865 |
| 22 | 26325 | 26775 | 27225 | 27675 | 28125 | 28575 | 29025 | 29475 | 25425 | 25875 |
| 23 | 26355 | 26805 | 27255 | 27705 | 28155 | 28605 | 29055 | 29505 | 25455 | 25905 |
| 24 | 26335 | 26785 | 27235 | 27685 | 28135 | 28585 | 29035 | 29485 | 25435 | 25885 |
| 25 | 26345 | 26795 | 27245 | 27695 | 28145 | 28595 | 29045 | 29495 | 25445 | 25895 |
| 26 | 26365 | 26815 | 27265 | 27715 | 28165 | 28615 | 29065 | 29515 | 25465 | 25915 |
| 27 | 26375 | 26825 | 27275 | 27725 | 28175 | 28625 | 29075 | 29525 | 25475 | 25925 |
| 28 | 26385 | 26835 | 27285 | 27735 | 28185 | 28635 | 29085 | 29535 | 25485 | 25935 |
| 29 | 26395 | 26845 | 27295 | 27745 | 28195 | 28645 | 29095 | 29545 | 25495 | 25945 |
| 30 | 26405 | 26855 | 27305 | 27755 | 28205 | 28655 | 29105 | 29555 | 25505 | 25955 |
| 31 | 26415 | 26865 | 27315 | 27765 | 28215 | 28665 | 29115 | 29565 | 25515 | 25965 |
| 32 | 26425 | 26875 | 27325 | 27775 | 28225 | 28675 | 29125 | 29575 | 25525 | 25975 |
| 33 | 26435 | 26885 | 27335 | 27785 | 28235 | 28685 | 29135 | 29585 | 25535 | 25985 |
| 34 | 26445 | 26895 | 27345 | 27795 | 28245 | 28695 | 29145 | 29595 | 25545 | 25995 |
| 35 | 26455 | 26905 | 27355 | 27805 | 28255 | 28705 | 29155 | 29605 | 25555 | 26005 |
| 36 | 26465 | 26915 | 27365 | 27815 | 28265 | 28715 | 29165 | 29615 | 25565 | 26015 |
| 37 | 26475 | 26925 | 27375 | 27825 | 28275 | 28725 | 29175 | 29625 | 25575 | 26025 |
| 38 | 26485 | 26935 | 27385 | 27835 | 28285 | 28735 | 29185 | 29635 | 25585 | 26035 |
| 39 | 26495 | 26945 | 27395 | 27845 | 28295 | 28745 | 29195 | 29645 | 25595 | 26045 |
| 40 | 26505 | 26955 | 27405 | 27855 | 28305 | 28755 | 29205 | 29655 | 25605 | 26055 |
| 41 | 26095 | 26545 | 26995 | 27445 | 27895 | 28345 | 28795 | 29245 | 25195 | 25645 |
| 42 | 26145 | 26595 | 27045 | 27495 | 27945 | 28395 | 28845 | 29295 | 25245 | 25695 |
| 43 | 26195 | 26645 | 27095 | 27545 | 27995 | 28445 | 28895 | 29345 | 25295 | 25745 |
| 44 | 26245 | 26695 | 27145 | 27595 | 28045 | 28495 | 28945 | 29395 | 25345 | 25795 |
| 45 | 26295 | 26745 | 27195 | 27645 | 28095 | 28545 | 28995 | 29445 | 25395 | 25845 |
LPD – лучший способ голосовой радиосвязи, который не нуждается в лицензии.
Таблица частот LPD каналов
| Номер канала | Частота (МГц) | Номер канала | Частота (МГц) |
|---|---|---|---|
| 1 | 433.075 | 35 | 433.925 |
| 2 | 433.100 | 36 | 433.950 |
| 3 | 433.125 | 37 | 433.975 |
| 4 | 433.150 | 38 | 434.000 |
| 5 | 433.175 | 39 | 434.025 |
| 6 | 433.200 | 40 | 434.050 |
| 7 | 433.225 | 41 | 434.075 |
| 8 | 433.250 | 42 | 434.100 |
| 9 | 433.275 | 43 | 434.125 |
| 10 | 433.300 | 44 | 434.150 |
| 11 | 433.325 | 45 | 434.175 |
| 12 | 433.350 | 46 | 434.200 |
| 13 | 433.375 | 47 | 434.225 |
| 14 | 433.400 | 48 | 434.250 |
| 15 | 433.425 | 49 | 434.275 |
| 16 | 433.450 | 50 | 434.300 |
| 17 | 433.475 | 51 | 434.325 |
| 18 | 433.500 | 52 | 434.350 |
| 19 | 433.525 | 53 | 434.375 |
| 20 | 433.550 | 54 | 434.400 |
| 21 | 433.575 | 55 | 434.425 |
| 22 | 433.600 | 56 | 434.450 |
| 23 | 433.625 | 57 | 434.475 |
| 24 | 433.650 | 58 | 434.500 |
| 25 | 433.675 | 59 | 434.525 |
| 26 | 433.700 | 60 | 434.550 |
| 27 | 433.725 | 61 | 434.575 |
| 28 | 433.750 | 62 | 434.600 |
| 29 | 433.775 | 63 | 434.625 |
| 30 | 433.800 | 64 | 434.650 |
| 31 | 433.825 | 65 | 434.675 |
| 32 | 433.850 | 66 | 434.700 |
| 33 | 433.875 | 67 | 434.725 |
| 34 | 433.900 | 68 | 434.750 |
| 69 | 434.775 |
Помимо 69 канальных радиостанций в диапазоне LPD есть ещё и 8 канальные радиостанции. В скобочках указан аналог из 68 канального диапазона.
| Номер канала | Частота (МГц) | Номер канала | Частота (МГц) |
|---|---|---|---|
| 1 (1) | 433.075 | 5 (12) | 433.350 |
| 2 (2) | 433.100 | 6 (17) | 433.475 |
| 3 (6) | 433.200 | 7 (23) | 433.625 |
| 4 (10) | 433.300 | 8 (30) | 433.800 |
PMR – система организации связи посредством голосовой передачи при беспрепятственной видимости.
Таблица частот PMR каналов
| Номер канала | Частота (МГц) | Номер канала | Частота (МГц) |
|---|---|---|---|
| 1 | 446.00625 | 5 | 446.05625 |
| 2 | 446.01875 | 6 | 446.06875 |
| 3 | 446.03125 | 7 | 446.08125 |
| 4 | 446.04375 | 8 | 446.09375 |
LOW BAND – сигналы этой системы больше всего подвергаются промышленным помехам, и исходящим от бытовых и электрических приборов.
Представленные диапазоны имеют плюсы и минусы, которые касаются их систем распространения радиоволн:
Какой диапазон лучше?
Многие люди, которым необходимо выбрать диапазон часто путаются в предпочтениях. Важно понимать, что у каждой амплитуды радиоволн имеется конкретная задача, поэтому определить «лучшую» невозможно. Подбор устройства должен основываться исключительно на цели и месте его эксплуатации.
Для дальних связей нужно выбирать CB. Он часто применяется логистами, охранными структурами, у которых есть необходимость в координации действий сотрудников на расстоянии. Также подобный тип связи отлично подходит в качестве любительской.
Если есть необходимость в более качественной связи для ближнего расстояния, можно выбрать высокочастотные системы. Многие современные модели раций позволяют поддерживать оба частотных интервала. Наличие цифровой голосовой трансляции позволяет добиться высококачественной связи. Если дистанция не имеет значение, а главную роль играет именно передача сигнала, то стоит выбирать модели с данным диапазоном.
Специалисты разделили амплитуды радиоволн, чтобы разные категории пользователей имели возможность выбирать нужные частоты без взаимных помех.
