Прошивка магнитолы Kenwood KMM 304Y

Всем доброго времени суток. Хочу с вами поделиться своим опытом решением вопроса с ошибкой обновления магнитол Kenwood, с которой многие встречаются: «No file». Ошибка эта возникает во основном по причине, что файловая система флешки не читается магнитолой и она её просто напросто не распознаёт.
Я тоже не избежал данной проблемы, и думал что купленная магнитола за кровные 4690 превратилась в кирпич. Но оптимистично себя настроив начал рыться в интернете в поиске решения проблемы. И тут собственно приведу вам несколько вариантов решений которые на 99% должны сработать, если делать всё по инструкции.

Для начала берём флешку желательно менее 32 гб, но опять же скажу, что если всё делать правильно и с таким объёмом не должно быть проблем, как пишут.

1. В первую очередь ищем подходящий файл обновления тут
www.kenwood.com/cs/ce/index.php?lang=russian
2. Далее форматируем флешку без галочки «Быстрое форматирование» с выбором файловой системы FAT 32 (у меня была ошибка «не удается завершить форматирование» поэтому флешка полностью не переводилась в формат FAT 32, из-за чего и магнитола не распознавала магнитолу)
3. Переносим на флешку сам файл прошивки, больше ничего на флешке быть не должно
4. Вставляем флешку и далее выбираем>standby>через регулятор звука выбираем системные настройки>обновление>обновление системы
5. Если всё подошло и флешка прочиталась то появится полоса обновления, если нет, то пробуем следующие манипуляции.
6. Делать Reset магнитолы делать не нужно.

На компьютере воспользуемся системной утилитой Windows «Управление дисками».
1. Запустите «Управление дисками», для этого нажмите Win+R на клавиатуре и введите diskmgmt.msc
2. В списке накопителей выберите вашу флешку или карту памяти, нажмите по ней правой кнопкой мыши и выберите «Форматировать».
3. Выбираем файловую систему FAT32 и обязательно снимите отметку «Быстрое форматирование». Можете на латинице указать название флешке что бы не терять её в списке больше ничего не трогаем нажимаем форматировать
Примечание: используя Управление дисками обратите внимание на то, как ваша флешка или карта памяти отображается в нижней части окна
-Если вы видите на накопителе несколько разделов, удаляем эти разделы, что бы осталась одна черная полоса с надписью объема флешки и «Не распределена»
Как только это всё соответствует ещё раз нажимаем правую кнопку мыши по черной полосе и нажимаем создать простой том.
4. Всё как правило всё проходит без проблем. флешка готова к обновлению заносим на неё файл прошивки и обновляем магнитолу.

Ещё один способ если флешка так и не поддаётся полному форматированию

Способ с использованием DISKPART для очистки диска может помочь в тех случаях, когда на флешке или карте памяти была испорчена структура разделов или же какое-то устройство, к которому был подключен накопитель создало разделы на нем (в Windows могут быть проблемы, если на съемном накопителе есть несколько разделов).

1. Запустите командную строку от имени администратора, затем по порядку используйте следующие команды.
2. diskpart
3. list disk (в результате выполнения этой команды запомните номер накопителя, который нужно отформатировать, далее — N)
4. select disk N
5. clean
6. create partition primary
7. format fs=fat32 quick (или fs=ntfs)
8. Если после выполнения команды под пунктом 7 по завершении форматирования накопитель не появится в проводнике Windows, используйте пункт 9, иначе пропустите его.
9. assign letter=Z (где Z — желаемая буква флешки или карты памяти).
10. exit

Если ни один из предлагаемых способов не помог, это может говорить о том, что накопитель вышел из строя, и стоит попробовать другой накопитель.

Подводя итоги, хочу сказать, что сам дико напугался когда увидел данную надпись и особенно когда магнитола вообще никак не реагировала на кнопки кроме нажатия на регулятор звука и то только появлялась надпись wait на 3 секунды и всё возвращалось обратно. Всё рассказал исходя из прочитанного и изученного по этой тематике. Всем удачи. Спасибо за внимание.

Источник

Kenwood KMM-304Y. Тест на процессорность, или немного о бюджетно-полноценном процессорном ГУ.

Никогда не делал никаких обзоров, а уж, тем более, тестов, но подумал, что нужно немного подробнее описать некую железку для, конечно же, автозвука! 🙂

Сегодня речь пойдет о бюджетной балалайке с недо развитым процессором на борту по цене литра царского напитка Hennessy» V.S.

WARNING! Много букв!

На момент приобретения этого, с позволения сказать, головного устройства, цена была в районе 5500 рублей, что, согласитесь, очень демократично и антикризисно за набор крутилок и вертелок, которые голос твой любимой певички может сделать прям между ног тебе…))))) Но лучше, конечно, по центру, на торпеду, и вглубь)))
Название этому комбайну придумали японские (наверно) маркетологи из компании Kenwood — KMM-304Y.
Да, сейчас уже слегка устаревшая модель из 2018 года, и у компании KENWOOD/JVC есть обновленные модели бюджетный головных устройств. Но, тем не менее, данная модель еще продается, а нормальных отзывов/обзоров из реальной эксплуатации на просторах всея интернета я так и не встретил.

Безусловно, тест-обзор данной погремушки был сделан уважаемым anikolaev (Тест-обзор), в котором Антон достаточно лестно отзывался о данном аппарате, учитывая его ценовой диапазон и возможности. Такого рода обзоры, безусловно полезны и нужны, но повторюсь — мой обзорчик основан на реально эксплуатации железяки, в котором попытаюсь описать плюсы и минусы как в части звука, так и в части интерфейса и простых человеческих штук, которые нужны в современных магнитолах.

Картинок будет мало, некоторые из интернета, придется немного почитать, кому реально интересен данный ценовой сегмент начального уровня с замахом на SQ.

На момент «теста» состав системы был таков:
Усилитель на ВЧ: EOS AE35T
Усилитель на мид: EOS AE95T
Усилитель на саб: EOS AE1500
Фронт: Rainbow CS 265.25 Germanium поканально (ГУ это позволяет)
Саб: URAL Warhead Grand 2.

Одни ЕОСы 😀
Парочку дали товарищи во временное пользование, один мой 🙂

Как можно видеть, слабым звеном тут реально был Кенвуд. Ну как слабым. Просто остальная аппаратура классом выше уже, вот и все.

До этого у меня у меня была Sony CDX GT660UE (тот еще динозавр), который имеет в себе проц с преднастройками, так сказать. Есть срезы, есть три порядка, есть предустановки положения, более тонкая регулировка шестью позициями, и все.
Почему взял Кенвуд? Все просто. Этот динозавр вымер. Погиб в нелегком бою с неисправным регулятором напряжения и 16 вольт в бортсети 😀 Но умер не сразу, надо отметить, наверно пол года он трудился, но видимо, электрошок дал о себе знать.

Недолго думая, почитав обзор Антона, на следующий день в руках оказался этот парень.

В коробке он содержит, как и все, в принципе:

Сзади это чудо выглядит так:

Аппарат укорочен, т.к. не имеет дискового привода. С дисками есть аналог KENWOOD KDC-320UI

Аппарат спокойно тянет FLAC, WAV с USB, никаких затупов, тормозов по сравнению с MP3 я не заметил, бодренько и быстро читает флешки. Проблем с форматированием носителя не возникло.

Развитые настройки процессора могут реально делать вещи. Очень долго нужно потыкать все настройки, чтобы понять, к примеру, что если выставить размер твитера на средний (Кенвуд предлагает малый, средний и большой, и звук реально меняется), то это самый оптимальный выбор на данном сетапе. Звук меняется, очень.
Миды и сабвуфер также имеют данные настройки, но там уже по калибру, в мидах даже предусмотрены овалы.

Настройки срезов понятный, правда, как уже не раз говорилось в обзоре Антона, да и не только — на борту только 1-ый и 2-ой порядок. Что, в большинстве случаев, наверно, и хватит, учитывая специфику балалайки и цену. Все-так начальный уровень, для тех людей, кто пока не готов покупать более дорогие вещи, но уже готов начать вникать в это дело. И с этой задачей Кенвуд справится на отлично. (причем в режиме 2WAY порядков аж ЧЕТЫРЕ!)

Настройки задержек выполнены в сантиметрах. И, казалось бы, берешь рулетку, замеряешь расстояние до каждого динамика, ставишь это значение и все — сцена! Но нет! это не работает, почему-то…
Есть предустановки, типа «Фронт лев», «Фронт прав» и так далее, там можно покрутить тоже. но. Я начал искать инфу как выставить сцену. Наткнулся на ЭТУ статью. С ее помощью я и выставил все задержки, не с первого раза, конечно, много раз делал сначала, но все же, удалось.
Вот так настраивал: выдергивал РСА и все 🙂

Приятный бонус (да и должное, в таких аппаратах) — настройки не слетают после отключения от питания. Иначе бы застрелились просто 😀 (в соньке слетают, но там и настроить две минуты все).

Так как я день поездил без музыки, я не успел забыть, как у меня играло с Сонькой. И после включения Кенвуда в ту же систему, на тот момент еще через пасс-кроссы из комплекта Радуги (поканалка уже была, т.к. кроссы это позволяли) я, честно сказать — пал в разочарование. В ту минуту меня успокаивало только то, что в сил некоторых обстоятельств, данный Кенвуд достался мне «за просто так» :)))

Звук был откровенно… какаха. Вот прям да. Но я решил не торопиться с выводами, докинуть еще одну пару межблоков, перевести аппарат в режим 3WAY (в режиме 2WAY, естественно, не все настройки доступны, т.к. предполагается фронт через кроссы или коаксилы, и тыл). Да и плюс ко всему, у кроссов Радуги срез мида сверху в районе 2.7 кГц, и конечно-же, ни о какой середине речи не шло…
После выбрасывания кроссоверов и установки еще одной пары линеек, я снова отправился в недра Кенвуда, чтобы попытать счастье снова. И в этот раз мне удалось уломать его (да, его :D)
Первым делом в эквалайзер: там я сразу понизил уровень 1кГц, и знаете? все стало гораздо лучше. На 1кЦг прям был какой-то трындец, прям орало в уши этот один килогерц. Резало очень. Но стало гораздо лучше.

Сам звук. пластик. Плоско. Не знаю, как еще описать. Нет драйва, нет динамики, нет большого удовольствия от музыки. Да, было кайфово слышать более точную сцену, более точные образы, но было не кайфово это слушать 😀

С некоторыми товарищами пришли к выводу, что возможно, аппарату нужно «разогреться», после чего он запоет.

И вы знаете? после недельки использования я начал замечать какие-то новые звуки в уже привычных треках. И буквально за пару дней мне очень сильно показалось, что звук преобразился. Я отправился к товарищу, который подтвердил мои догадки (он слышал это в самом начале). Тогда я еще раз начал все настраивать, играть с размерами динамиков, найдя для себя идеальные, со срезами (мид был от 60 до 4к, вч от 5к, вторыми порядками). Покрутил эквалайзер (ну тут надо в нем крутить его). И уже более менее привык к этому звуку. Но все же был привкус пластика.
Чтобы подтвердить (или оправдать) свои догадки, я послушал у другого товарища машину, в которой был такая-же сонька, но там совсем простая акустика Кикс, и запитана она от ГУ. И мои догадки подтвердились. На совсем никакой, по сравнению с моей, системой, я кайфанул именно от звучания, от теплоты и мягкости этого звука. что давала Сонька.
Далее я пошел еще дальше и взял на несколько дней «великий» Pioneer MVH-X580BT.

Ну тут да, надо признать, что «лоб в лоб» кенвуд проигрывает по звуку пионеру.

Но да ладно. У Пиона и ценник повыше (сейчас данная модель новая не продается, есть «рестайлы», типа S510, который почти 10к стоит).

Об интерфейсе и лагах:

Первое, самое первое, что привело меня в дичайшее удивление и непонимание происходящего это отсутствие рандома по всему источнику файлов. В данном случае только с USB, но у 320 есть такой-же грешок и с дисками. Я прям не могу понять, почему так. Есть просто все подряд, а есть рандом по определенной папке. По всей флешке рандома нет. Рандом, это когда перемешка 😀
Лично я привык слушать музыку рандомно, иногда, конечно, включаю подряд, но это редко. А тут нет рандома! Это крайне неудобно, на мой взгляд. Пришлось из уже устоявшегося порядка на флешке сделать небольшой беспорядок. Сделал несколько папок, в каждом около трехсот треков, лагов со считыванием не обнаружилось.

Сперва не понравились кнопки. После Соньки, в которой были нормальные кнопки с щелчком, тут сделаны мембраны, которые не очень понятно, когда нажал, когда нет.

«Крутилка» громкости скользкая, без резинки, чтобы не скользко было 😀
Удобно, что настройки звука вынесены на отдельную кнопку «AUD»
После нажатия кнопки, сразу всплывает регулятор уровня сигнала на сабвуфер, что крайне удобно. Не нужны лишние крутилки и телодвижения по интерфейсу, как в том-же пионере. Вообще, «внутрянка» по менюшке удобна и понятна, меню, по-моему, четырехуровневое, но все на кнопках, интуитивно просто. В пионере я испытывал с этим проблемы, часто нажимал не туда, потому что логично было бы сделать так, как я нажал, а оно дает совсем не то.)

Яркости дисплея не хватает даже не в самый яркий день. Особенно когда под прямым попаданием солнца.

Аппарат собран достаточно неплохо, что касаемо тактильных ощущений. Панелька не скрипит, не свистит, приятно. Хотя при первом знакомстве создает ощущение дешевизны из-за своей легкости в силу отсутствия СД-привода.

С моим ведройдом Honor по шнурку он так и не подружился, не знаю почему. Но с ним и не подружился Пионер с его приложением 😀
С яблока по шнурку все играло без проблем.

Ну и о лагах. Они были. Иногда непонятно и неприятно.
Бывало лагал после включения и не мог прочитать флешку. Просто постоянно мигало «Reading».

Вытаскивание и вставляние флешки не помогало. Выключение и включение тоже. Оно само как то проходило минуты через 2-3…)
Бывало пару раз, что отказывался включаться. Помогало вытаскивание колодки питания.

Безусловно, подобного рода аппараты дают возможность попробовать, что такое SQ, в его концептуальном понятии. Дают понятие о сцене, дают понятие о настройках процессора. И этот девайс — не исключение. Даже закрыв глаза на звучание, к нему привыкаешь, в принципе. Да и нет, это не самые дешевые магнитолы, звук тут есть однозначно, просто в силу своей стоимости, естественно, есть железки, поющие лучше :))
Думаю, если произвести замену кондеров, это даст свои плоды.

Взял бы я себе его снова? Нет. Без особой надобности, так скажем. Наверно, пока я не дошел до полноценного процессора, в случае выхода из строя моей Соньки, я куплю такую-же б/у.
Посоветовал бы я Кенвуд начинающим? Да, однозначно. Я и советую 🙂
Это отличное пособие для начинающих, которое даст понять, что это за болезнь такая — автозвук :)))

Ну вот, вроде и все, о чем хотел рассказать.
Не бойтесь экспериментов, ведь субъективно-объективное мнение чувака из тырнета это одно, а твое, собственное виденье и слышанье — это как раз и есть то, ради чего делается система, ориентированная на SQ 🙂

Источник

Штатное головное устройство Kenwood…часть №2

Всем привет!
В продолжение темы про ШГУ Kenwood, которым комплектуются Форики с «ПРАВильным» рулем.
На этот раз, хочу поделится настройками, а именно «выход» в дилерское меню.
В дилерском меню Мы можем просмотреть основные настройки (параметры). Как я понял в данном меню можем настроить только параметры камеры заднего хода!
И так, начнем:
1. Выходим в меню «Audio off». Нажимаем и удерживаем одновременно кнопки «DISP» и «AUDIO». В то же время, нажимаем и удерживаем кнопку » G/i » примерно 1 секунду.

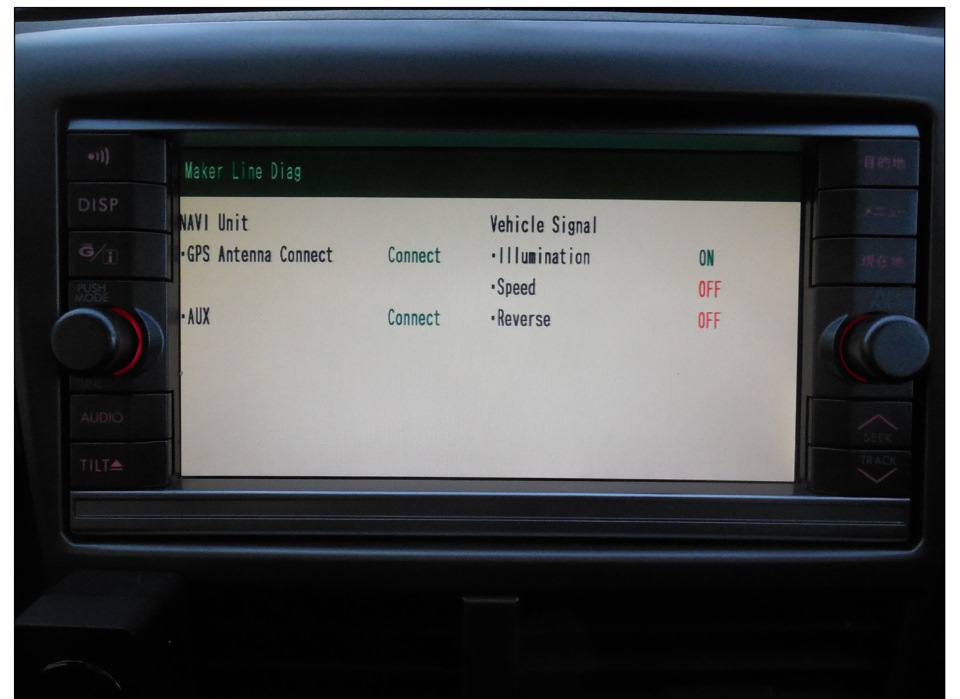

2. Выходит следующее меню «Maker Line Diag». Здесь возможно два варианта: 1. Если подключена камера заднего вида, то выйдет меню выбора основных параметров камеры (Y — возможно под IMPREZA, N — общая настройка, P — под FORESTER); 2. Если камера не подключена — то будет просто информационное меню.

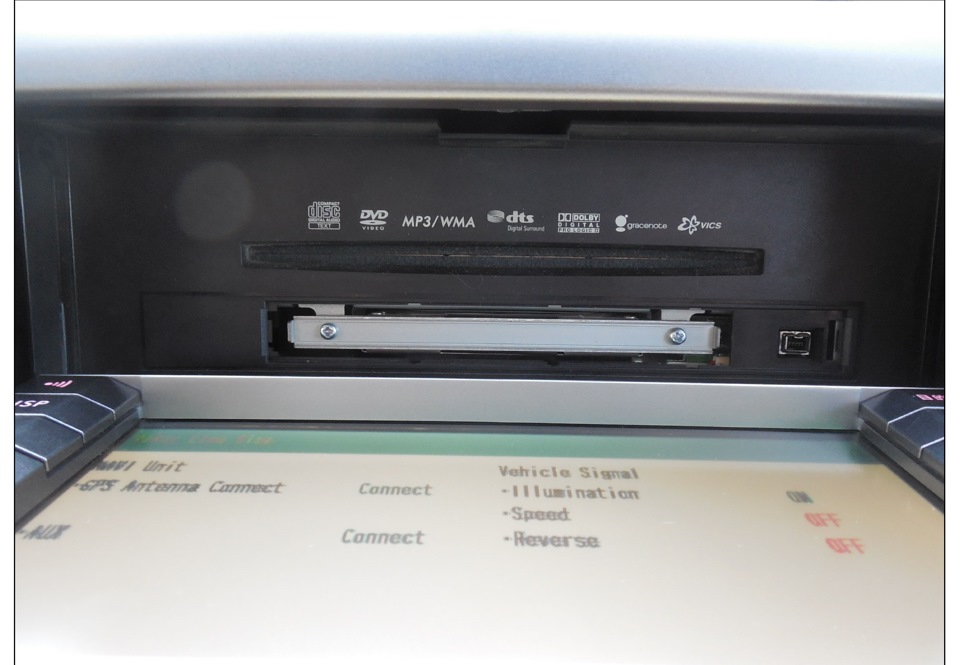

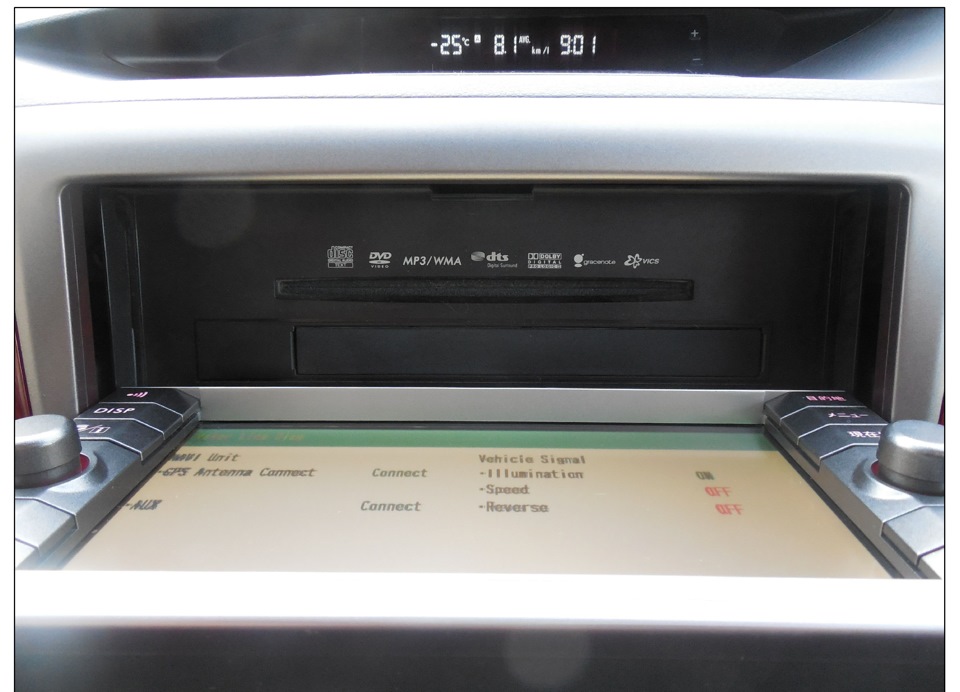

3. В данном меню («Maker Line Diag») — Вы можете проверить работоспособность аудио компонентов нажав кнопку «AUDIO» — не пугайтесь, т.к. из каждой колонки, по очереди, будет воспроизводится «шипение» и в конце «гул» из саба. Также в данном меню нажав кнопку «TILT» опустится экран, но опустится он не как обычно, а гораздо ниже, где вы сможете лицезреть некую «полосочку» под которой будет скрываться жесткий диск и разъем для подключения компа (по-моему это разъем IEEE 1394).

4. Выход из данного меню. Все просто, вырубаете «зажигание» авто, ждете 1 мин. — включаете зажигание — майфун переходит в штатный режим.

Теперь опишем следующее меню, называется оно «Dealer Diag Menu»

1. Выходим в меню «Audio off». Нажимаем по очереди в указаные области на экране в след. последовательности
А — Б — А — Б — А — Б

2. Выходим в меню «Dealer Diag Menu». Ну, здесь тоже, собственно говоря, ни чего особенного. Из настроек только настройки камеры заднего хода! Есть конечно последняя строка, но только она на Японском, и в нее я не полез! Настройку камеры заднего хода, наверное, опишу в другой раз, после установки.

Источник

Японский Kenwood — это вам не китайский Dexp)))

Установка и краткий обзор видеорегистратора Kenwood DRV-325

Доброго дня, товарищи)

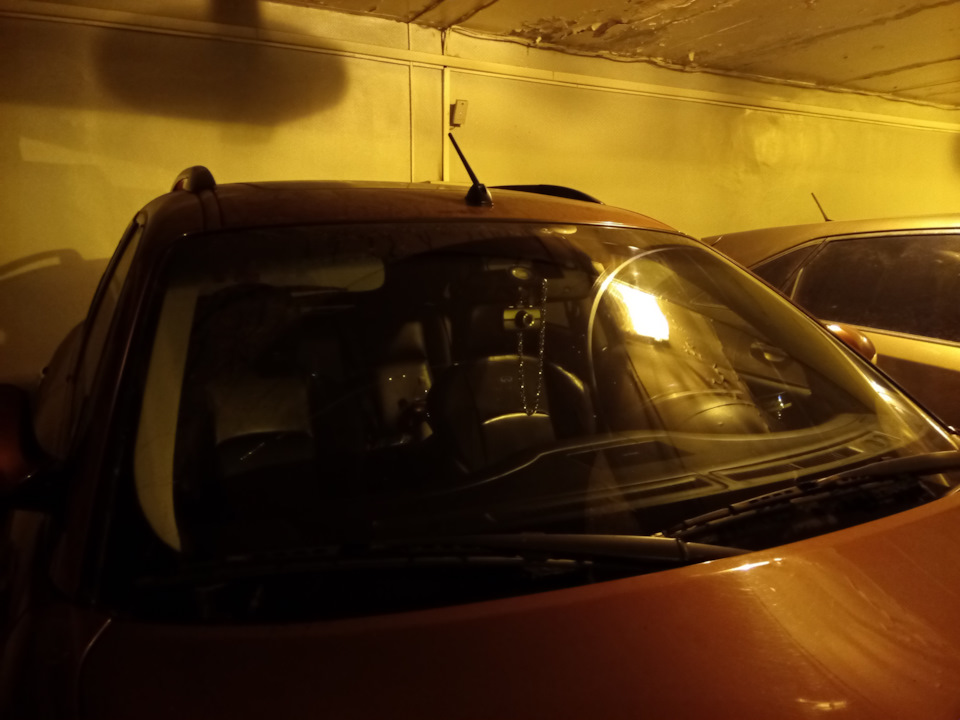

При покупке авто, вместе с машиной мне досталось вот это:

Вот что касаемо качества видео, вот тут вопросов нет, картинка отличная. Но запускался он через раз, иногда мог зависнуть и отключится, и периодически норовил соскочить с крепления. И да, было несколько раз, что отрывался от стекла целиком, вместе с присоской. И уж слишком громоздкая конструкция, из-за этой присоски, очень явно проглядывалась с улицы, через лобовое стекло. Не думаю конечно, что полезли бы в машину из-за этого регистратора, но все равно.

Больше всего досаждало то, что если включить зажигание и тут же запускать двигатель — он зависал.
Для лечения приходилось либо глушить машину и выключать зажигание, либо выдирать кабель с разьема питания и вставлять обратно. Ни первый вариант, не второй не устраивал.

То, что регистратор следует менять, это понятно. А вот на что менять — непонятно.

Вариантов было три:
1 — новый, с магазина, аналогичный этому dexp, при стоимости в 2000-4000 рублей.
2 — Б/У, при тех же 2000-4000 рублей, но там уже будет что-то поинтереснее, с магазинной ценой тыщ в пять — шесть.
3 — Б/У регистратор, но снятый с распила из Японии, то, что у нас в магазинах не продают, и продавать похоже, никогда не будут.

Выбрал, оплатил, через пару дней из транспортной компании забрал заветную посылку:

Источник

Что значит na device на магнитоле kenwood

• Установите оптимальный уровень громкости.
• Проверьте кабели и соединения.

Отображается сообщение “PROTECT”,

и операции выполняться не могут.

Убедитесь, что выводы проводов динамика изолированы правильно,

затем сбросьте устройство. Если проблема не устранена, обратитесь в
ближайший центр обслуживания.

• Звук не слышен.
• Устройство не включается.
• На дисплее отображается

Приемник не работает.

Выполните сброс устройства.

• Слабый радиоприем.
• Статические помехи при

• Плотно вставьте антенну.
• Полностью выдвиньте антенну.

Отображается надпись “NA FILE”.

Убедитесь, что носитель содержит поддерживаемые аудиофайлы.

Отображается надпись “READ ERROR”.

Повторите копирование файлов и папок на устройство USB/карту SD.

Если проблема не устранена, повторно установите устройство USB/
карту SD или воспользуйтесь другим устройством USB/картой SD.

Отображается надпись “NO DEVICE”.

• Подсоедините устройство USB, и снова смените источник на устройство

• SD-карта вставлена неправильно. Вставьте SD-карту и снова смените

Отображается надпись “COPY PRO”.

Воспроизводится защищенный от копирования файл.

Отображается надпись “NO MUSIC”.

Подключите устройство USB/карту SD, содержащие аудиофайлы для

Отображается надпись “NA DEVICE”.

• Подключите поддерживаемое устройство USB и проверьте

• Правильно вставьте поддерживаемую карту SD.

Отображается надпись “USB ERROR”.

• Отсоедините устройство USB, выключите устройство, а затем снова

• Попробуйте подключить другое устройство USB.

Отображается надпись “iPod ERROR”.

• Повторно выполните подключение iPod.
• Перезапустите iPod.

Продолжает мигать текст “READING”.

Не используйте многоуровневую иерархическую структуру и много

Количество композиций в категории

“SONGS” данного устройства отлично
от количества композиций в iPod/
iPhone.

В данном устройства в общее количество не включаются

файлы подкастов, поскольку устройством не поддерживается
воспроизведение файлов подкастов.

Не отображаются правильные

символы (т.е. название альбома).

Данное устройство может отображать только буквы верхнего регистра,

цифры и ограниченное число символов. Буквы кириллицы верхнего
регистра могут также отображаться, если для параметра [RUSSIAN
SET] установлено значение [ON]. (➜ 5)

Магнитола – автомобильное устройство, предназначенное для воспроизведения файлов мультимедиа. Практически у каждой машины, даже в самой бедной комплектации, такая опция присутствует, а если даже её и нет – всегда можно докупить. Благо, на рынке представлено множество альтернатив штатным магнитолам, функционал которых, как правило, не уступает базовым версиям.

Проблем наподобие «а как этим пользоваться?» или «а на что тут нужно нажать?», как правило, не возникает – всё просто и понятно. Каждая кнопка отвечает за ту или иную функцию: открытие/закрытие CD-чейнджера, переключение частоты, регулятор громкости. Каждая из них подписана в соответствии с прямым назначением — разбираться не придётся. А вот при возникновении различного рода проблем – а, как и в случае с любой техникой, тут они тоже периодически случаются, — иногда всё же приходится шерстить многочисленные форумы в поиске ответа на вопрос «что случилось?».

Ошибка принудительной блокировки «protect» — описание и значение

В частности, многие автовладельцы недоумевают, когда внезапно магнитола пишет «protect». Не нужно быть знатоком английского языка, чтобы понять, что переводится это как «защита», а если применимо конкретно к частичному ограничению функций магнитолы – то перевести можно, как «принудительная блокировка». Но что это обозначает на практике – знают далеко не все.

Можно рассмотреть пример возникновения такой проблемы на магнитолах известной фирмы «Kenwood». Появление надписи означает переход в режим ограниченной функциональности в связи с защитой встроенного усилителя автомобильной магнитолы. Говоря простым языком, файлы теперь воспроизводиться не будут, а аналоговый дисплей будет украшать такая вот незамысловатая запись.

Причины ошибки

Причин может быть множество. Самая распространённая из них, по которой магнитола Кенвуд пишет «protect» – элементарное возникновение замыкания в электрической сети самого автомобиля. Перегрев, обрыв провода, попадание воды либо иной жидкости – что угодно может к этому привести.

Впрочем, тогда, помимо сбоев в работе магнитолы может произойти и дестабилизация всего блока комфорта, а тогда список ремонтных работ расширится настолько, что собственными усилиями проблему решить уже будет трудно. Дело может оказаться и в банальном нажатии сочетания клавиш, которые приводят к такому последствию по умолчанию.

Возможные меры по устранению

Магнитола пишет «protect» — что делать? Паниковать по данному поводу не стоит – в первую очередь, можно попытаться сделать обычный сброс, как делают программисты при возникновении любого сбоя в работе системы. Делается это при помощи кнопки перезагрузки с надписью «Reset».

Как показывает практика, иногда это действительно помогает. Если же действие оказалось бесполезным, можно попробовать выключить зажигание автомобиля полностью, оборвав питание, а затем снова завести. Если это не помогло и надпись «protect» на магнитоле Кенвуд всё ещё красуется, нужно переходить к более кардинальным мерам: сбросу настроек и форматированию памяти. Функция напоминает аналогичную на компьютерах и портативных устройствах связи, но в данном случае осуществляется несколько иначе.

Перечень действий по активации магнитолы будет таков:

Согласно отзывам автомобилистов, указанный перечень действий помогает и «protect» на магнитоле Kenwood сменяется привычным номером текущего трека, а из колонок вновь доносится звук. Это актуально для следующих моделей магнитолы: kdc-w (далее буквенный индекс будет повторятся, поэтому будет приведён перечень числовых обозначений) 241, 311, 312, 336, 3037, 3534, 3537 и т.д.

Если ничего не помогло

Однако, если какая-то из схем в результате замыкания перегорела, ошибка может продолжить гореть на экране. В таком случае, может понадобиться либо помощь специалистов-электриков на станции технического обслуживания, либо полноценная замена магнитолы. Первый вариант может оказаться нерентабельным, поскольку ремонт таких систем зачастую обходится дороже нового экземпляра.

Конечно, сперва нужно проверить всё самостоятельно – в конце концов, достать магнитолу из разъёма не так уж и сложно. Возможно, соединение просто было оборвано из-за того, что проводка не была подсоединена к схеме. Дисконнект может произойти даже в результате резких манёвров автовладельца на трассе, либо при взаимодействии машины с неровностями дороги.

Если дело окажется в этом – потребуется просто воткнуть все провода, куда следует, и поставить магнитолу на место.

Ну и конечно, не стоит забывать, что множество владельцев магнитол Кенвуд уже сталкивались с подобного рода проблемами.

Решить проблему с ошибкой «protect» можно просто посоветовавшись с самыми грамотными такими автовладельцами – а среди форумчан однозначно такие найдутся.

Воспроизведение музыки через USB для устройств Android

DDX23BT, DDX24BT, DDX3016, DDX316, DDX316M, DDX3170, DDX317BT, DDX340BT, DDX373BT, DDX374BT, DDX393, DDX394, DDX4016BT, DDX4016BTR, DDX4016DAB, DDX4017BT, DDX4017BTR, DDX4017DAB, DDX416BT, DDX416BTM, DDX417BT, DDX417BTM, DDX517BT, DDX573BH, DDX574BH, DDX593, DDX594, DDX6016, DDX6016BT, DDX6016BTM, DDX6016BTR, DDX6016W, DDX616WBT, DDX616WBTM, DDX6170, DDX6170BT,

DDX7017BT, DDX7017BTM, DDX7051BT, DDX717WBT, DDX717WBTM, DDX751WBTL, DDX773BH, DDX774BH, DDX793, DDX794,

DPX-3000U, DPX-5000BT, DPX-7000DAB, DPX-U5140, DPX-U5140BT, DPX-U520, DPX-U530, DPX-U720BT, DPX-U730BT,
DPX206U, DPX3002U, DPX301U, DPX302U, DPX306BT, DPX406DAB, DPX5002BT, DPX501BT, DPX502BT, DPX520BT, DPX530BT, DPX592BT, DPX702BH, DPX791BH, DPX792BH,

KDC-100UA, KDC-100UB, KDC-100UBS, KDC-100UG, KDC-100UR, KDC-100UW, KDC-1010U, KDC-1020U, KDC-102U, KDC-102UR, KDC-10UR, KDC-110U, KDC-110UB, KDC-110UG, KDC-110UR, KDC-115U, KDC-11UR, KDC-121RY, KDC-122U, KDC-125U, KDC-131Y, KDC-138U, KDC-150RY, KDC-151RY, KDC-151UBM, KDC-152UM, KDC-161URM, KDC-162U, KDC-164UB, KDC-164UG, KDC-164UR, KDC-165U, KDC-168U, KDC-170Y, KDC-181UWM, KDC-200UB, KDC-200UV, KDC-210UI, KDC-220U, KDC-230U, KDC-262U, KDC-264UB, KDC-265U, KDC-268U, KDC-300UV, KDC-300UVM, KDC-364U, KDC-BT21, KDC-BT265U, KDC-BT268U, KDC-BT31, KDC-BT330U, KDC-BT35U, KDC-BT362U, KDC-BT365U, KDC-BT368U, KDC-BT39DAB, KDC-BT420U, KDC-BT45U, KDC-BT49DAB, KDC-BT500U, KDC-BT5062U, KDC-BT5065U, KDC-BT510U, KDC-BT562U, KDC-BT565U, KDC-BT568U, KDC-BT600U, KDC-BT6062U, KDC-BT6065U, KDC-BT610U, KDC-BT700DAB, KDC-BT710DAB, KDC-BT720HD, KDC-BT762HD, KDC-BT765HD, KDC-BT768HD, KDC-DAB35U, KDC-DAB400U, KDC-HD262U, KDC-MP162U, KDC-MP165U, KDC-MP168U, KDC-MP2062U, KDC-MP2065U, KDC-MP262U, KDC-MP3062U, KDC-MP3065U, KDC-MP362BT, KDC-MP365BT, KDC-MP368BT, KDC-U2063, KDC-U2163B, KDC-U2263R, KDC-U2363G, KDC-U263A, KDC-U263B, KDC-U263R, KDC-U363, KDC-U463, KDC-U563BT,

KDC-X300, KDC-X301, KDC-X399, KDC-X500, KDC-X5000BT, KDC-X501, KDC-X5100BT, KDC-X599, KDC-X700, KDC-X7000DAB, KDC-X701, KDC-X7100DAB, KDC-X799,

KMM-1015, KMM-101AY, KMM-101GY, KMM-101RY, KMM-102, KMM-102AY, KMM-102GY, KMM-102RY, KMM-103, KMM-103AY, KMM-103GY, KMM-103RY, KMM-112, KMM-115, KMM-118, KMM-121Y, KMM-122Y, KMM-123Y, KMM-202, KMM-203, KMM-264, KMM-303BT, KMM-BT203, KMM-BT3012U, KMM-BT3015U, KMM-BT302, KMM-BT303, KMM-BT312U, KMM-BT315, KMM-BT315U, KMM-BT318, KMM-BT318U, KMM-BT32U, KMM-BT35, KMM-BT502DAB, KMM-BT515HD, KMM-BT518HD, KMM-DAB403,

KMM-U11, KMM-U21, KMM-U51BT,

KMR-D362BT, KMR-D365BT, KMR-D368BT, KMR-D562BT, KMR-D765BT, KMR-D768BT, KMR-M312BT, KMR-M315BT, KMR-M318BT,

RDT-171, RDT-181, RDT-191,

U300, U300BT, U300MS, U300R, U310, U310BT, U310R, U320BT, U320L, U320W, U350BT, U360BT,
U400, U400BMS, U400BT, U410BT

по состоянию на 04 июня 2015 г.

N/A : Неприменимая функция Bluetooth

Данная функция воспроизведения музыкальных файлов использует технологию Android Open Accessory 2.0 (AOA 2.0)

Основные функциональные возможности:

Технология Android Open Accessory (AOA) представлена компанией Google с целью обеспечения связи между разнообразной аппаратурой (такой как аудио-док-станция или другое устройство воспроизведения музыки) и устройствами Android через USB-соединение. После подключения устройства Android к аппаратуре устройство Android рассматривает аппаратуру в качестве стандартного устройства вывода звука и, следовательно, направляет все аудиоданные на аппаратуру.

Схема подключения автомагнитолы kenwood: рассмотрим подробно

Схема подключения автомагнитолы Kenwood

Подключение по инструкции

Схема автомагнитолы kenwood

Итак, по инструкции, которую пользователь сумеет найти в комплекте с устройством черным по белому написано, что подключать их модель можно 3-я способами.
Список сокращений: *К – красный провод *Ж – желтый провод *С – синий провод *Б – белый провод *Ф – фиолетовый провод *Ч – черный провод *З – зеленый провод *СР – серый провод *ЗЗ – замок зажигания

*ГУ – головное устройство (автомагнитола)

Стандартный вариант подключения

Способ первый подразумевает стандартную настройку:

Второй вариант

Способ второй подразумевает следующую картину:

Примечание. Другими словами, полностью противоположный сценарий.

Третий вариант

Этот вариант выглядит так:

Данный способ может подразумевает и следующий сценарий:

Распиновка

Кроме этих способов подключения, инструкция предлагает воспользоваться распиновкой:

Переходник автомагнитолы кенвуд

Недостатки схем и решение

Данные выше схемы подключения по инструкции имеют свои недостатки.
В частности:

Примечание. Минус в том, что при выключенном ЗЗ будет невозможно включить ГУ, а при включенном ЗЗ, который будет стоять в положении АСС, АКБ быстро разряжается (ведь генератор не работает, а в положении АСС, кроме ГУ ток потребляют и другие элементы авто).

Все эти недостатки можно свести на нет, если скомбинировать две схемы между собой. К примеру, взять и объединить стандартный вариант подключения и вторую схему.
Как видим, теперь ГУ включается и выключается от ЗЗ. Если задействовать выключатель S1, то ГУ можно включить без ЗЗ.

Примечание. В качестве S1 можно взять любой малогабаритный выключатель.Что касается VD, то есть диодов, то они берутся тоже любого типа, лишь бы выдерживали ток управления ГУ. Подойдут идеально, к примеру, диоды на 1А.

Совет. Рекомендуется вначале определить то, где у ГУ управляющий вывод, а где – силовой. Чтобы сделать это, достаточно настроить радиотюнер магнитолы Кенвуд на любую станцию, отключить и заново включить провод, который проверяем. При сбрасывании настроек – налицо силовой провод, если же настройки сохранились – налицо управляющий провод.

Установка автомагнитол Кенвуд

Переходник на автомагнитолу кенвуд

Автомагнитолы Кенвуд вообще в последнее время приобрели сумасшедшую популярность. Их уважают за простоту и надежность, а это для пользователя, чуть ли не самые главные качества, которые он желает увидеть в ГУ.
Ниже мы приведем инструкцию, касающуюся уже установки автомагнитолы этого производителя собственными силами, без привлечения специалистов.

Как и говорилось выше, хоть установка ГУ Кенвуд и не представляет особой сложности, минимальные знания и навыки в этой работе обязательны для гарантированного конечного результата.

Внимание! Прежде, чем начинать работу с электрооборудованием автомобиля, надо обесточить АКБ и вынуть ключ из ЗЗ.

Разъем ISO которым оборудованы практически все современные автомобили, превратит процесс установки магнитолы в одно удовольствие. Напротив, если такого специального штекера в машине не предусмотрено, придется повозиться.

Примечание. Отсутствие разъема ISO может быть связано с тем, что автомобиль старого года выпуска или, когда из соображений компактности его обрезает бывший владелец машины.

Итак, стандартная установка автомагнитолы Кенвуд, в случае присутствия в авто разъема ISO сводится к простому:

Если же разъема ISO нет, придется действовать, исходя из таблицы распиновок, приведенной выше.

Примечание. Следует учитывать следующее и владельцам отечественных вазовских моделей «классика»: проводка в таких машинах рассчитана на установку радиоприемников с механической настройкой, что может создать дополнительные неудобства.

Алгоритм проведения операции

Примечание. Использованием термоусадочных составляющих не только повышает надежность изоляции, но и улучшает эстетический внешний вид. Согласитесь, что провода, соединенные вместе и изолированные лентой, смотреться будут не очень.

Примечание. Если в автомобиле стоит другая магнитола, которую надо заменить, то процесс подразумевает ее снятие и монтаж на место ее автомагнитолы Кенвуд. Если автомагнитола устанавливается в автомобиль впервые, то обычно современным автопроизводителем бывает предусмотрено отверстие для вставки в него ГУ.

Схемы автомагнитол kenwood rx

На этой пошаговой инструкции и позвольте, дорогой читатель, закончить публикацию. Напомним, что в процессе работ своими руками будет полезно посмотреть видео и изучить фото.
Очень кстати будут также различные схемы и чертежи подключений (большое их количество можно найти на других страницах нашего сайта). Цена самостоятельного подключения автомагнитолы Кенвуд минимальна, ведь купить будет нужно всего пару переходников под ISO.

2. Устройство «зависло» в режиме DEMO, как остановить демонстрацию?
На всех моделях Kenwood демо-режим может быть как выключен, так и включен обратно.
Процедура включения/выключения демо-режима от модели к модели отличается только расположением клавиш.

Шаг 1: Нажмите несколько раз кнопку «SRC», пока на дисплее не отобразится «STANDBY».
Шаг 2: Нажмите и удерживайте кнопу «MENU» (в некоторых моделях более 1 сек), чтобы войти в систему меню. Поднимите вверх (FM) или вниз (AM) многофункциональный энкодер «CONTROL KNOB», чтобы выключить/включить демонстрационный режим («DEMO ON/OFF»). Нажмите на энкодер более 1 сек. Для выхода из меню установки необходимо нажать опять на кнопку «MENU».

Модельный ряд 2006:
KDC-W4534
(кнопка MENU расположена по-другому)

Модельный ряд 2006:
KDC-W534/W534U/W5534U/W6534U

Модельный ряд 2006:
KDC-W7534U/W8534

3. Память моей стереосистемы стирается при выключении зажигания. Как это предотвратить?
Такая проблема может возникать в автомобилях VW, Vauxhall и прочих марках с отличающейся конфигурацией проводки.

Провод постоянной подачи питания и провод питания от системы зажигания нужно поменять местами, чтобы память стереосистемы не стиралась в выключенном состоянии.

Попросите специалиста, который устанавливал ваше устройство, проверить подключение проводов. Если вы занимались инсталляцией самостоятельно, выполните описанные ниже операции.

Все, что вам нужно сделать – это поменять местами эти провода.

Желтый подсоединить к красному.
Красный подсоединить к желтому.

4. В моем автомобиле установлен пульт ДУ на колонке рулевого колеса. Могу ли я подключить свое головное устройство к этому пульту, и какой адаптер для этого потребуется?
Обратитесь к разделу «Управление магнитолой с руля», чтобы выяснить, какая модель адаптера подойдет для вашей марки автомобиля..

5. Какое USB-оборудование совместимо с имеющимся у меня головным устройством?
Получите подробную информацию о совместимости USB-оборудования с головными устройствами Kenwood.

6. Откуда можно загрузить последнюю версию Kenwood Music Editor?
Вы можете загрузить последнее обновление программы Kenwood Music Editor и ознакомиться с часто задаваемыми вопросами по поводу этой программы на сайте www.kenwood.com/i/faq/music_editor/

7. Есть ли у вас схема разводки для моей модели автомобильной стереосистемы?
Провода в системе разводки стереосистем Kenwood обычно имеют описанную ниже цветовую маркировку.

* Имейте в виду, что вы можете не обнаружить некоторые из перечисленных ниже выводов у своей стереосистемы. Кроме того, все выпускаемые в настоящее время стереосистемы Kenwood предусматривают подключение к стандартному разъему ISO. Адаптер ISO для вашей конкретной марки автомобиля можно купить в магазинах автомобильной электроники или автомобильных принадлежностей. Мы настоятельно рекомендуем приобрести этот адаптер.

Стереосистема:
Красный – отключаемый силовой провод (от замка зажигания).
Желтый – силовой провод, постоянно находящийся под напряжением.
Черный – отрицательный провод заземления.
Сине-белый – управление питанием внешнего усилителя.
Коричневый – приглушение звука в динамиках при телефонном звонке.
Оранжево-белый – управление яркостью дисплея (приглушает яркость дисплея при соединении с фарами).
Розово-черный – управление уровнем баса у отдельных усилителей Kenwood, поддерживающих эту функцию.

Акустические системы:
Белая пара – фронтальная левая АС.
Серая пара – фронтальная правая АС.
Зеленая пара – тыловая левая АС.
Малиновая пара – тыловая правая АС.

Примечание: Черная полоса на акустических проводах означает отрицательное соединение. Убедитесь в том, что все акустические системы подключены одинаково.

Вы можете попытаться настроить тюнер на прием европейских радиостанций следующим образом:
1) Нажмите и удерживайте кнопку SRC, чтобы полностью отключить питание системы.
2) Пока устройство находится в выключенном состоянии, нажмите одновременно кнопки 1 и 5, и при этом кратко нажмите на кнопку SRC.

Если и это не поможет, значит, данное устройство не предназначено для работы с европейским шагом частоты.

9. На дисплее не прокручивается радиотекст.
Прокрутка радиотекста заблокирована из соображений безопасности. Чтобы разблокировать ее, необходимо активизировать функцию SCROLL в меню, после чего информация радиотекста начнет отображаться на дисплее бегущей строкой.

Радиотекст – это дополнительная информация, транслируемая передающей станцией. Не все станции радиовещания предлагают эту дополнительную услугу. О текущей доступности радиоинформации можно судить по символу TEXT, отображаемому на дисплее.

11. Как загрузить дополнительные анимационные изображения и фоновые заставки в головное устройство модели XXV-01D, KDC-W9537U, KDC-PSW9531, KDC-PSW9527, KDC-PSW9524, KDC-W8534 или KDC-W8531?
Вы можете выполнить индивидуальную настройку дисплея, загрузив файлы с дополнительными анимационными изображениями и фоновыми заставками в формате AVI. Для этого скачайте инструменты и файлы с нашего web-сайта со страницы «Анимация и фоновые заставки Kenwood».

• Установите оптимальный уровень громкости.
• Проверьте кабели и соединения.

Отображается сообщение “PROTECT”,

и операции выполняться не могут.

Убедитесь, что выводы проводов динамика изолированы правильно,

затем сбросьте устройство. Если проблема не устранена, обратитесь в
ближайший центр обслуживания.

• Звук не слышен.
• Устройство не включается.
• На дисплее отображается

Приемник не работает.

Выполните сброс устройства.

• Слабый радиоприем.
• Статические помехи при

• Плотно вставьте антенну.
• Полностью выдвиньте антенну.

Отображается надпись “NA FILE”.

Убедитесь, что носитель содержит поддерживаемые аудиофайлы.

Отображается надпись “READ ERROR”.

Повторите копирование файлов и папок на устройство USB/карту SD.

Если проблема не устранена, повторно установите устройство USB/
карту SD или воспользуйтесь другим устройством USB/картой SD.

Отображается надпись “NO DEVICE”.

• Подсоедините устройство USB, и снова смените источник на устройство

• SD-карта вставлена неправильно. Вставьте SD-карту и снова смените

Отображается надпись “COPY PRO”.

Воспроизводится защищенный от копирования файл.

Отображается надпись “NO MUSIC”.

Подключите устройство USB/карту SD, содержащие аудиофайлы для

Отображается надпись “NA DEVICE”.

• Подключите поддерживаемое устройство USB и проверьте

• Правильно вставьте поддерживаемую карту SD.

Отображается надпись “USB ERROR”.

• Отсоедините устройство USB, выключите устройство, а затем снова

• Попробуйте подключить другое устройство USB.

Отображается надпись “iPod ERROR”.

• Повторно выполните подключение iPod.
• Перезапустите iPod.

Продолжает мигать текст “READING”.

Не используйте многоуровневую иерархическую структуру и много

Количество композиций в категории

“SONGS” данного устройства отлично
от количества композиций в iPod/
iPhone.

В данном устройства в общее количество не включаются

файлы подкастов, поскольку устройством не поддерживается
воспроизведение файлов подкастов.

Не отображаются правильные

символы (т.е. название альбома).

Данное устройство может отображать только буквы верхнего регистра,

цифры и ограниченное число символов. Буквы кириллицы верхнего
регистра могут также отображаться, если для параметра [RUSSIAN
SET] установлено значение [ON]. (➜ 5)

После установки запускайте программу, на приветственном окне нажимаем Continue for free:

В практике автолюбителей часто бывают ситуации, когда магнитола не видит флешку через USB вход. Рассмотрим основные причины и методы определения источника такой проблемы.

А также рассмотрим как и в каком формате форматировать флешку для автомагнитолы.

Магнитола в машине с USB входом

На большинстве современных автомагнитол есть вход USB для чтения аудиофайлов с флэшки. Такой способ хранения и воспроизведения звуковой информации более надежен, помехозащищен, информативен и удобен с точки зрения потребителя, чем CD и DVD-диски.

Многие производители постепенно отказываются от дисковых накопителей в пользу USB и других электронных средств хранения информации.

Вместе с тем у способа воспроизведения посредством USB-порта есть один принципиальный недостаток: некоторые флэшки различные автомагнитолы отказываются читать. Причем, очень часто встречается ситуация, когда одну и ту же флэшку одна магнитола читает без проблем, а другая напрочь отказывается ее «видеть».

Почему магнитола не читает флешку в машине

Основными причинами того, что автомагнитола не видит флешку USB, являются:

1. Отсутствие поддержки автомагнитолой файловой системы, в которой форматирована флэшка.

Большинство автомагнитол до 2010 года выпуска поддерживают файловые системы USB-носителя FAT32. Если магнитола еще более древняя, то она может поддерживать только файловую систему FAT16.

Новые автомобильные магнитолы, особенно штатные, могут иметь поддержку файловой системы NTFS, причем, если носитель форматирован в более «древнюю» с их точки зрения FAT32, могут возникать проблемы при чтении аудиоинформации.

Если нет достоверных сведений на магнитолу (технических характеристик), какую файловую систему поддерживает драйвер USB-порта, во многих случаях приходится последовательно переформатировать флэшку в FAT32, затем в NTFS, соответственно, записывать на нее пробные аудиофайлы.

Сделать это можно только при помощи компьютера (ноутбука, нетбука). Для этого следует щелкнуть правой кнопкой по подключенному к компьютеру съемному диску (флешке), выбрать в контекстном меню строку «форматирование»

и далее соответствующую файловую систему.

2. Невозможность чтения аудио файлов, занесенных в папки со сложной иерархией. Такой «болезнью страдают автомобильные магнитолы до 2000 года выпуска и недорогие FM-трансмиттеры.

Если плей-лист имеет вложенные папки, например, типа корневой каталог — русские песни — народные — бабкина, то, возможно, в некоторые отдаленные от корневого каталога папки войти не удастся.

Поэтому на магнитолах до 2000 года выпуска лучше записывать аудио файлы в корневой каталог, тем более, что с помощью компьютера нетрудно сформировать и переписать любой плей-лист.

3. Превышение требований по емкости флэш-носителя. Со временем емкости USB-носителей стремительно увеличиваются. Флэшки до 8 Гб, как правило, читают все автомобильные магнитолы. Что касается установки более емких носителей, следует проверить, какой объем включительно поддерживает магнитола, установленная в вашей машине.

4. Неправильные (скорее всего, русифицированные) имена аудиофайлов и папок. В лучшем случае, что делают большинство нерусифицированных магнитол, — пишут имена аудио файлов в виде русских иероглифов, в худшем – отказываются их читать.

Видео — почему флешка не работает в машине и как её форматировать:
