Замена помпы.
Авто был приобретен у официального диллера во Внуково.
Машинка с прозрачной историей и в очень неплохом состоянии.
И даже 10 дней на гарантию было. Вот только при покупке, машина была поставлена в гараж. Были напряжённые трудовые дни и неделю я на ней ездить не мог.
7 дней из гарантии прошли 🙂
Начав ездить обратил внимание на то, что вроде бы как убегает антифриз. В общем, мне потребовалось ещё 4 дня на то, чтобы убедиться, что так оно и есть. Гарантийное время безвовзратно ушло.
Загнав машину в гараж понял, что течет помпа по шкиву.
В дополнении, из под капота иногда были слышны не очень хорошие звуки, то-ли шум, то-ли скрежет. Звуки то появлялись, то пропадали.
Я ориентировался на мануал, но по моему разумению, многие процедуры просто лишние и вредные.
Но смотрите сами и делайте как Вам удобнее.
_______________________________________________________________________________________
Снимаем облицовку. Не надо выковыривать пистоны — нажмите «пимпочку» в середине пистона и можно его аккуратно вынуть
Работы проводил на яме. Поэтому:
Боковой подкрылок возле аморта в нише колеса я не снимал. Защиту картера снял (но можно и не снимать (почему расскажу позже).
Снимаем крышку расширительного бачка. Подставляем емкость под сливной кран радиатора и откручиваем руками винтовой барашек. Сливаем всё что можем (около 7литров +/-).
Снимаем пластиковую облицовку двигателя и путрубки воздушного фильтра.
Я делал разбор чуть иначе относительно мануала — но не в этом суть. Разбирать можно почти в любом порядке, я снимал детали в том порядке — в котором мне было удобно, чтобы одно не мешало другому по моему мнению.

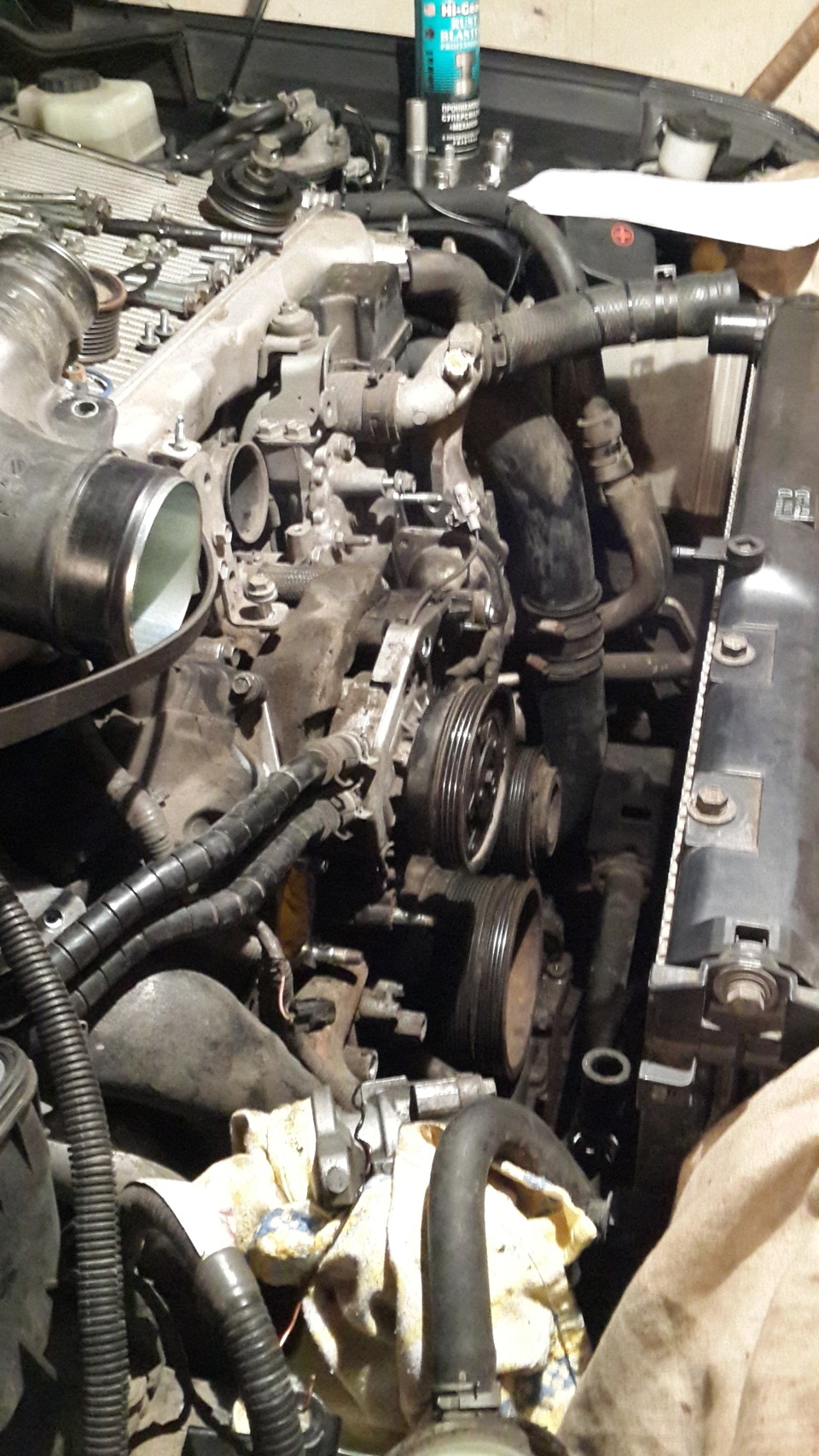

Примерно, должно получиться так:
Пункты 14-15-16.
Снимаем расширительный бачек и бачек гидравлич. жидкости.
Пункт 17 мануала
17. REMOVE VANE PUMP ASSEMBLY пока не делаем.
20. REMOVE V-RIBBED BELT (w/ Viscous Heater)
Ослабляем центральный болт шкива натяжителя приводного ремня.
moranbahweather.com/toyota/repair2/img/a174847.png
Ослабляем натяжной болт и снимаем ремень.
Проверяем как крутится шкив. В моём шкиве подшипник перекатывался с «щелчками» и не равномерно.
24. REMOVE OIL COOLER TUBE (for Automatic Transmission)
Disconnect the inlet and outlet No. 1 oil cooler hose. — Размыкаем зажим трубки в правой нижней части радиатора.
По мануалу, нужно пометить и отсоединить шланги. Я не делал.
Я просто отвернул 2 болта креплений этих шлангов к облицовке радиатора с ямы. Все довольно доступно.
После этого, облицовку с вискомуфтой надо поднять вверх. Лучше это делать вдвоём, так как будут мешать патрубки, надо держать вискомуфту и при этом, тянуть облицовку вверх не попортив радиатор.
Я справился в одиночку.
23. REMOVE V-RIBBED BELT
Снимаем приводной ремень.
22. REMOVE NO. 3 IDLER PULLEY (w/ Viscous Heater)
Снимаем ролик успокоителя.
Мне не удалось его вытянуть наружу и я посчитал, что его удерживает насос
(17. REMOVE VANE PUMP ASSEMBLY)
По факту это не так — просто закисло крепление.

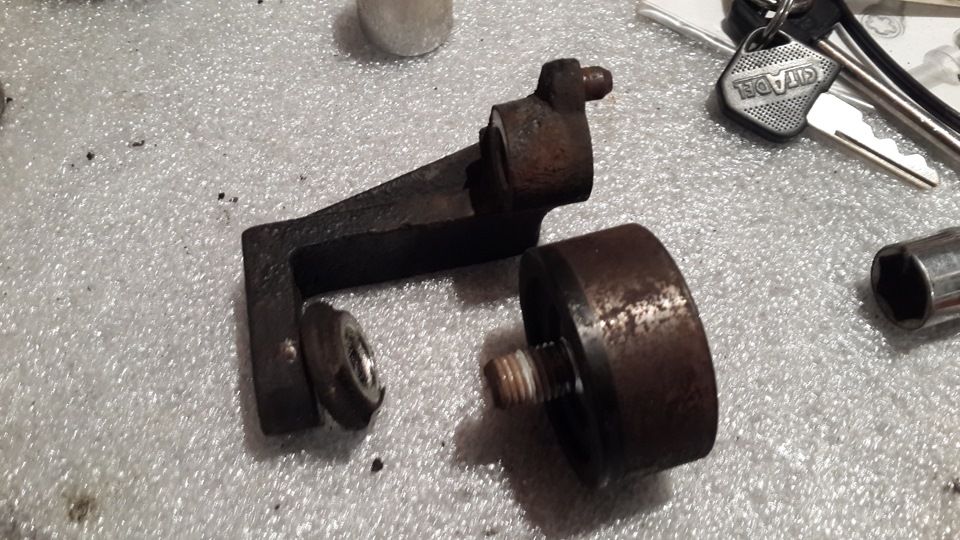

Изначально кажется, что это крошнтейн натяжителя. По факту это не так. Это ролик успокоителя на жёстком металлическом каркасе. Нужен для тех, кто не следит за натяжкой ремней.
Мой вращался туговато и как-то не уверенно. Я поменял. Сейчас думаю что зря. Если следить за ремнями — нафиг он не нужен за 6,5 тыс.р. (это только ролик без кронштейна) № 8844060100.
Нужно ли снимать насос (VANE PUMP) или нет мне сказать трудно — я снял из за ролика. Теоретически — можно обойтись без его снятия. Ели это так — я бы снимать не стал, и вот почему:
Куча грязи на насосе. Места для того, чтобы подлезть и почистить от грязи и песка привалочные поверхности мало. При снятии насоса в грязном виде, велика вероятность, что через отверстие в двигатель насыпется грязь.

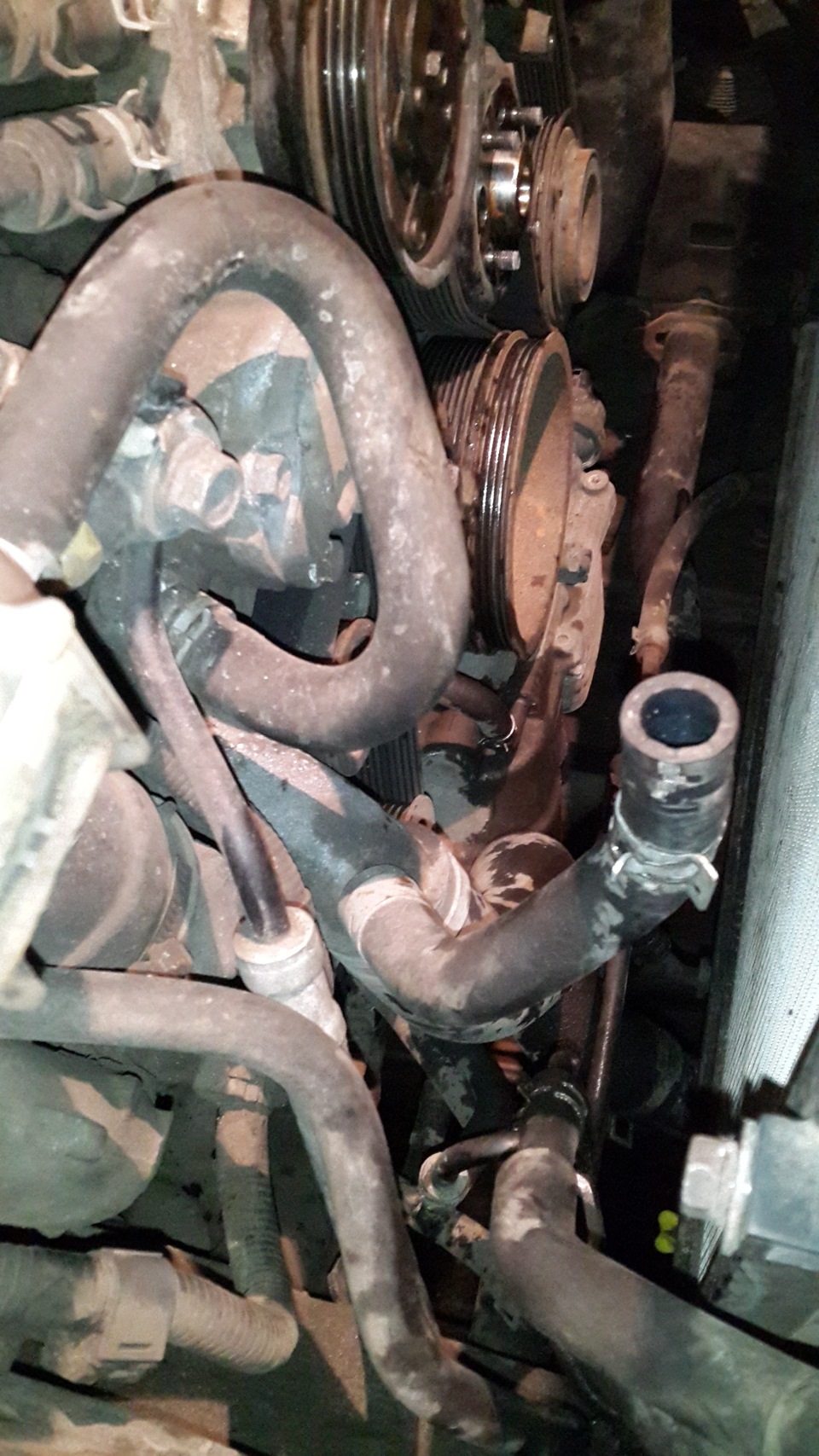

Вот фото со снятым насосом.
Сам насос (внутреннюю полость) надо защитить от попадания грязи. Заменить уплотнительную прокладку.
В идеале — неплохо бы помыть мотор перед началом данного ремонта.
27. REMOVE HEATER WATER PIPE SUB-ASSEMBLY (w/ Viscous Heater)
Откручиваем болты крепления шлангов.
29. REMOVE NO. 1 IDLER PULLEY BRACKET (w/ Viscous Heater)
Снимаем кронштейн
Смотрите на шланг под шкивом муфты,
он уходит в теплообменник. на теплообменнике есть штуцер
Залазим в яму с ключём на 10 и трубкой около 6-8мм. (внутренний диаметр) — одеваете шланг на штуцер — другой конец в ёмкость и отворачиваете сливной болт.
Сливаете остатки охлаждайки. Всего, у меня слилось порядка 11л.
После этого,
30. REMOVE WATER INLET
Отворачиваете болты крепления трубки.
Снимате
32. REMOVE NO. 2 IDLER PULLEY (w/ Viscous Heater)
33. REMOVE NO. 2 IDLER PULLEY BRACKET (w/ Viscous Heater)
34. DISCONNECT NO. 1 OIL COOLER HOSE
35. REMOVE FAN BRACKET SUB-ASSEMBLY
36. REMOVE WATER OUTLET
Сам патрубок moranbahweather.com/toyota/repair2/img/a174816.png

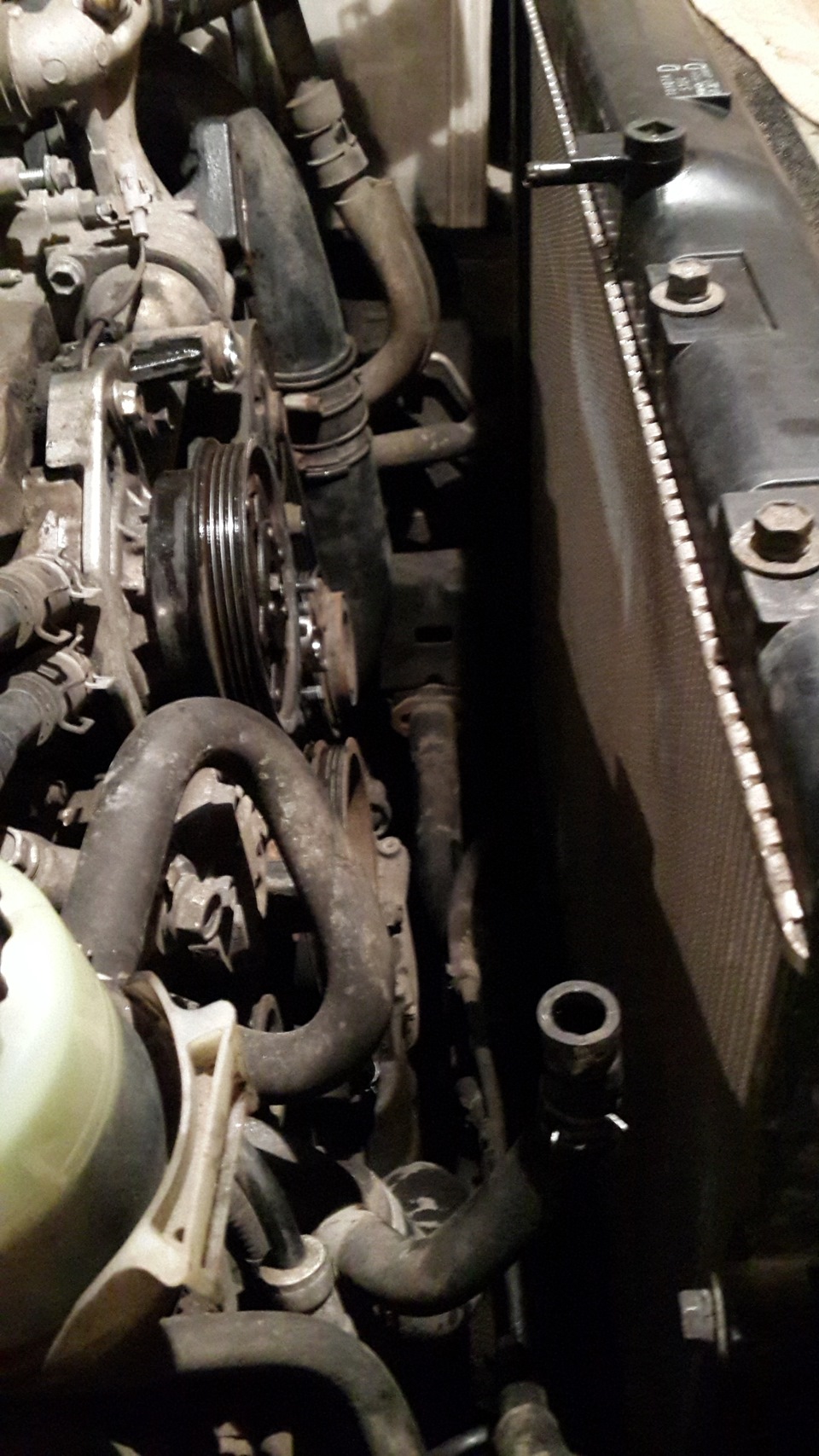

Я не снимал. Его достаточно немного отодвинуть.
Что нам потребуется из запчастей:
Toyota 16100-59365 Насос водяной
Он же aisin wpt-143 (в коробке с оригиналом он и лежал)
4mycar.ru/parts/Aisin/WPT143
Toyota 16124-51010 Прокладка водяного насоса — идёт в комплекте с помпой.
Toyota 16346-66020 Прокладка системы охлаждения — идёт в комплекте с помпой.
Toyota 90916-03089 Термостат
Toyota 99369-K2250 Ремень приводной
Toyota 99364-H1390 Ремень приводной
Мои в состоянии новых — я не менял.
Ролики:
8844060110 — ролик ремня приводного (2 шт.) — меняются подшипники
8842060350 — ролик натяжной
8842060340 — ролик натяжной
1660351010 — натяжитель приводного ремня — только покупать новый.
В разборных роликах, достаточно поменять только подшипники.
6301 2RSH — 2шт. 6203 DDU CM — 1 шт. (Буквенный код подшипника зависит от его производителя. Номер вида 6203 — одинаковый для всех)
