*Retrofit руля*. Кнопка VIEW.
Почти добил весь функционал своего Active Info Display
В прошлой записи был Amundsen Mib2.5

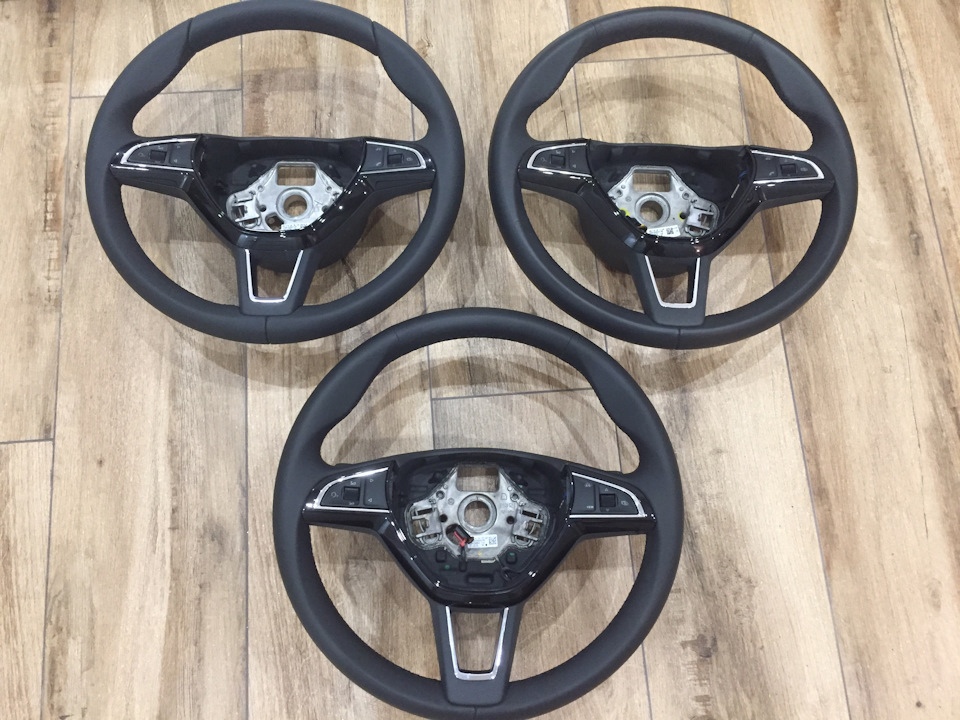

Попался мне тогда руль новый с необходимой клавишей, но увы на лепестки он не лезет, а отказываться от них я не хотел, потому он быстро нашел нового хозяина в лице Алексея aes3
Теперь же мне оставалось либо искать новый руль с лепестками. Решил, что буду ждать когда вдруг появится где-то руль от Кодиака RS, но вдруг предложили несколько б/у рулей. 2 из них оказались с VIEW и лепестками, от руля с обогревом кнопки кстати не подходят, благо был один без него, чьи кнопки перекочевали в мой руль, а мои соответственно в него. Все рули на которых есть заветная клавиша VIEW — 2019м.г., соответственно все под новую подушку, так что будьте готовы её менять, либо перебрасывать кнопки.

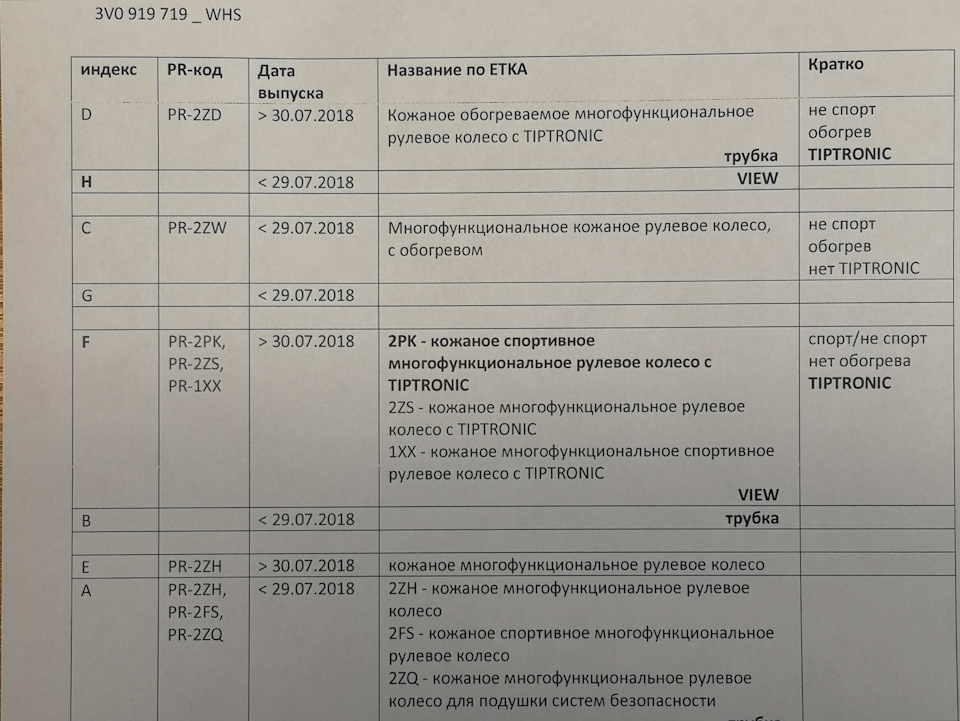

stavromax накатал табличку из ETKA
Старые мои кнопки под лепестки с литерой B, новые с литерой F, а на руле с лепестками и обогревом они H
Что имеем:
1. Колесико наконец-то перестало менять виды
2. При кратком нажатии меняются виды(режимы) приборки
3. При длительном нажатии выскакивает меню видов. Теперь можно настраивать информацию в шкалах не тыркая в болеро/амундсен/Коламбус. Правда для запоминания инфо колодцев в конкретном виде нужен гейт 3Q0 и mib2.5. Хотя бы на одну настройку. Дальше можно вернуть гейт/миб на старый.
4. Появился таймер кругов наконец-то. Без кнопки VIEW его не было.
5. Небольшой минус — потеря кнопки телефона. Отвечать на звонок теперь надо правым колесиком, а вот вызвать быстро контакты на приборку не получится, придется пару движений сделать чтобы зайти в меню телефона. Ну у меня изначально в 2014г. вообще не было кнопки телефона, так что мне не привыкать.
Пять секретных кнопок автомобиля, о которых многие не знают
Этот алгоритм может понадобиться, когда не удается запустить мотор, но вам необходимо выйти из режима Parking (для перемещения или буксировки автомобиля в случае его поломки или аварии).
В таком случае вы нажимаете кнопку (иногда для этого приходится применить жало ключа зажигания или отвертку), и не отпуская ее, переводите рычаг в нейтральное положение. После этого кнопка отпускается с тем, чтобы машину можно было перекатить или погрузить на эвакуатор на «нейтрали».
В различных моделях миниатюрные управляющие кнопки Valet намеренно маскируют при установке системы сигнализации. О местоположении «тайной» кнопки вы узнаете либо из мануала автомобиля, либо от дилера, который производил установку или от прежнего владельца, если машина подержанная. Обычно такие клавиши монтируют под передней панелью, под рулевой колонкой, в перчаточном ящике, под пепельницей или у рычага стояночного тормоза.
Такая кнопка понадобится, когда сработавшую сигнализацию не удается отключить с брелока-транспондера или когда последний сломался. Загвоздка состоит в том, что владелец должен знать алгоритм нажатий кнопки Valet.
Клавишу нужно утапливать несколько раз, выдерживая заданные паузы. Количество нажатий зависят от марки и настроек охранного оборудования. Чтобы отключить режим Valet на машине с заведенным мотором, через 10-15 секунд после пуска последнего нажимают и длительно удерживают эту потайную клавишу.
Чтобы отключить правую фронтальную подушку безопасности, нужно разблокировать замок-переключатель в вещевом ящике или с правой стороны передней панели (в ее торце) с помощью жала ключа-брелока.
Далеко не все знают, что на большинстве современных моделей вы можете дистанционно открыть или закрыть все боковые стекла.
Такой алгоритм будет полезен, если вы хотите, например, проветрить салон, или обеспечить более громкое звучание автомобильной магнитолы. Для этого нужно нажать и в течение нескольких секунд удерживать клавишу разблокировки центрального замка.
В свою очередь после длительного удерживания клавиши открывания багажника на ключе-транспондере, крышка багажного отделения приподнимется на пару сантиметров, если даже ваш автомобиль не оборудован сервоприводом двери или крышки багажника.
Механизм блокировки замков задних дверей будет весьма полезен, если вы перевозите на заднем ряду маленьких детей. Для того, чтобы ваше чадо не смогло открыть дверь (например, во время движения), следует повернуть отверткой или жалом ключа зажигания фиксатор в торце двери.
Обозначения и расшифровка проводов магнитол
Обозначения, расшифровка контактов и проводов автомобильных магнитол.
R = Динамик правый.
L = Динамик левый.
FR+, FR- или RF+, RF- = Динамик передний — правый (Соответственно плюс или минус).
FL+, FL- или LF+, LF- = Динамик передний — левый (Соответственно плюс или минус).
RR+, RR- = Динамик задний — правый (Соответственно плюс или минус).
LR+, LR- или RL+, RL- = Динамик задний — левый (Соответственно плюс или минус).
GND SP = Общий провод динамиков.
Разъём питания магнитол:
B+ или BAT или K30 или Bup+ или B/Up или B-UP или MEM +12 = Питание от аккумулятора (плюс)
GND или GROUND или K31 или просто указан минус = Общий провод (Масса), минус аккумулятора.
A+ или ACC или KL 15 или S-K или S-kont или SAFE или SWA = +12 с замка зажигания.
N/C или n/c или N/A = Нет контакта. (Физически вывод имеется но никуда не подключен).
ILL или LAMP или обозначение солнышка или 15b или Lume или iLLUM или K1.58b = Подсветка панели. На контакт подаётся +12 вольт при включении габаритных огней. На некоторых магнитолах есть два провода, -iLL+ и iLL- Минусовой провод гальванически отвязан от массы.
Ant или ANT+ или AutoAnt или P.ANT = После включения магнитолы с этого контакта подаётся питание +12 вольт на управление выдвижной антенной, если такова, естественно, присутствует.
MUTE или Mut или mu или изображение перечеркнутого динамика или TEL или TEL MUTE = Вход выключения или приглушения звука при приеме звонка телефона или других действиях (например движения задним ходом).
Другие возможные контакты в магнитолах:
Power Control = это управление включением усилителя
P.CONT/ANT.CONT = это управление антенной, питание подается после включения радио
ILL + и ILL — = это провода регулировки яркости подсветки магнитолы
Amp = Контакт управления включением питания внешнего усилителя
DATA IN = Вход данных
DATA OUT = Выход данных
Line Out = Линейный выход
REM или REMOTE CONTROL = Управляющее напряжение (Усилитель)
ACP+, ACP- = Линии шины (Ford)
CAN-L = Линия шины CAN
CAN-H = Линия шины CAN
K-BUS = Двунаправленная последовательная шина (К-line)
SHIELD = Подключение оплётки экранированного провода.
AUDIO COM или R COM, L COM = Общий провод (земля) входа или выхода предварительных усилителей
CD-IN L+, CD-IN L-, CD-IN R+, CD-IN R- = Симметричные линейные входы аудио сигнала с ченжера
SW+B = Переключение питания +B батареи.
SEC IN = Второй вход
DIMMER = Изменение яркости дисплея
ALARM = Подключение контактов сигнализации для выполнения магнитолой функций охраны автомобиля (магнитолы PIONEER)
SDA, SCL, MRQ = Шины обмена с дисплеем автомобиля.
LINE OUT, LINE IN = Линейный выход и вход, соответственно.
D2B+, D2B- = Оптическая линия связи аудиосистемы
Маркировка и цветовое обозначение проводов
по распиновке. 99% производителей придерживаются стандартных цветов для проводов и их предназначений:
Черный (обозначается GROUND или GND) — это минус аккумуляторной батареи;
Красный (маркировка АCC или А+) — это плюс замка зажигания;
Желтый (обозначается ВАТ или В+)- это плюс от аккумуляторной батареи;
Белый с полосой (маркировка FL-) — это минус переднего левого динамика;
Белый без полосы (обозначается FL+) — это плюс переднего левого динамика;
Серый с полосой (маркировка FR-) — это минус правого переднего динамика;
Серый без полосы (обозначается FR+) — это плюс правого переднего динамика;
Зеленый с полосой (маркировка RL-) — это минус левого заднего динамика;
Зеленый без полосы (обозначение RL+) — это плюс левого заднего динамика;
Фиолетовый с полосой (маркировка RR-) — это минус правого заднего динамика;
Фиолетовый без полосы (обозначение RR+) — это плюс правого заднего динамика.
Голубой/бело — голубой провод (REM) — это управляющий провод, который при включении магнитолы, автоматически включает автомобильный усилитель или активную антенну.
Оранжевый провод авто магнитолы (либо вариации) (ILL) — подключается к клемме переключателя освещения либо к любой другой клемме, где появляется +12 при включении габаритных огней или фар.
Желто — черный провод (вариации) (MUTE) — это дистанционное это выключение звука или его приглушение. Подключается к соответствующему проводу вашего автомобильного Handsfree. Если комплект отсутствует — не подключайте никуда. Это опция и на работоспособность магнитолы и качество работы не влияет.
Расшифровка автомобильной аудиосистемы: что означают кнопки
Кнопки информационно-развлекательной системы: назначение.
На автомобильных радиоприемниках и мультимедийных системах есть целый ряд аббревиатур, сокращенных терминов и значков, значение которых вы, возможно, не до конца понимаете. Мы решили помочь вам в этом, разобравшись, за что же отвечают большинство кнопок в автомобильной аудиосистеме.
В современных автомобилях кнопок и ручек становится все меньше и меньше – их место занимают виртуальные кнопки, которые располагаются на сенсорном экране информационно-развлекательной системы. К счастью, подобное уничтожение кнопок и изменения автомобильной аудиосистемы не повлияли на работу радио или других источников звука.
Также, несмотря на то что во многих новых автомобилях физические кнопки управления мультимедийными системами перебазировались на дисплеи, по-прежнему во многих автомобилях виртуальные кнопки имеют то же обозначение, которыми маркировались традиционные кнопки и ручки. Это позволяет создать довольно универсальный список названий и сокращений, расшифровав их назначение в аудиосистеме. Вот наиболее распространенные кнопки в автомобильных мультимедийных системах:
Как видите, даже простые на вид приемники могут быть богаты различными функциями. Интересно, что многие автопроизводители в более бедных комплектациях автомобилей не уменьшают количество каких-либо функций в информационно-мультимедийной системе, а просто, как правило, делают часть из них неактивными. В итоге дополнительные возможности вашей аудиосистемы можно разблокировать за доп. плату у дилера или в независимой мастерской, где знают, как через «мозги» автомобиля активировать ряд выключенных на заводе функций.
Давайте наконец разберемся что такое Овердрайв «O/D (on|off)»
Честно говоря, не мог понять что это за прикольная оранжевая кнопочка на панели приборов, включаемая на селекторе АКПП, по ощущениям добавляла динамики, теперь перерыв куча теории, поделюсь с вами основами, дабы мы наконец таки начали пользоваться преимуществами это прикольной кнопочки)))
Обусловим для понимания такой момент:
ВКЛЮЧЕННЫЙ ОВЕРДРАЙВ — НА ПРИБОРНОЙ ПАНЕЛИ НИЧЕГО НЕ ГОРИТ
ВЫКЛЮЧЕННЫЙ — НА ПРИБОРНОЙ ПАНЕЛИ ГОРИТ (ОРАНЖЕВЫЙ-ЖЕЛТЫЙ) ЗНАЧЕК (O\D OFF)
Чтобы обеспечить экономичную и комфортную поездку по автомагистрали рекомендуют включать повышенную передачу, иногда называемую овердрайвом. Понимание что это такое и как пользоваться овердрайвом в поездке значительно облегчит жизнь водителя.
Overdrive (Овердрайв) это повышающая передача, которая имеется в автоматической коробке передач (АКПП), являющейся аналогом 5-й передачи в механической коробке передач (МКПП). Номинальным режимом является четвертая передача. Это означает, что отпуская педаль газа во время разгона, коробка переходит на повышенную передачу, если нажимается тормоз, то происходит переход на четвертую передачу. В следующий раз, когда вновь нажимается педаль газа, вновь происходит переключение на оптимальную передачу.
При включении овердрайва используется более экономичный режим для переключения передач.
Если овердрайв отключен, то переключение на другую передачу происходит при более высоких оборотах двигателя, чем в обычном режиме. При торможении автомат держит текущую передачу, а переключение вниз происходит только при достижении определенной скорости и оборотов двигателя.
Рекомендуется отключать овердрайв при обгоне на шоссе при движении со скоростью 110-130 км/ч. После завершения обгона его надо вновь включить. При этом режим выключенного овердрайва можно получить т.н. кикдауном (нажать педаль газа до упора). При торможении может возникнуть ситуация, когда необходимо изменить обороты двигателя, вследствие чего овердрайв нужен для лучшего торможения двигателем.
Специалисты советуют выключать овердрайв в следующих случаях:
-при обгоне на скорости более 100 км/ч, если необходимо резко ускориться;
-при движении по бездорожью;
-при буксировке тяжелого прицепа.
Несмотря на распространенное мнение, в городе овердрайв следует включить.
Как работает овердрайв
На рычаге переключения передач в автоматической коробке имеется кнопка, названная «O/D (on|off)», она и управляет режимом переключения овердрайва.
Нажатие кнопки OVERDRIVE (O/D) предоставляет возможность включать или выключать переключение АКПП на четвертую передачу. Что бы включить овердрайв, нужно просто нажать кнопку, при этом не включается никакой индикации. Выключенный овердрайв, когда кнопка отжата, сигнализирует светом желтой сигнальной лампочки с надписью «O/D off», расположенной на щитке приборов.
Тонкости работы овердрайва
Что означает включенный овердрайв? Это значит – при разгоне коробка передач последовательно переключаться с первой по четвертую передачу, а затем включает блокировку гидротрансформатора. Последний момент сопровождается небольшим толчком, что воспринимается некоторыми как переход на пятую передачу, хотя это и неверно.
При обратной последовательности происходит понижение передачи во время торможения.
При выключенном овердрайве блокируется возможность переключения на передачу выше третьей.
Зачем включать и выключать овердрайв
Вот наглядный пример, того, как пользоваться овердрайвом в городе. Автомобиль движется на длинном пологом подъеме при интенсивном движении и частой смене скорости потока автомобилей — 40 — 60 км/ч. Если включить овердрайв, можно почувствовать изменение в работе коробки передач. При разгоне последовательно переключились передачи 1-2-3-4, иногда и гидротрансформатор успевает заблокироваться. Автомобиль двигается при 60 км/ч, с минимальными оборотами двигателя, менее 2 тыс. Если скорость потока резко снизилась, нажимается тормоз, скорость, соответственно, падает.
Если в этот момент общая скорость потока возрастет и возникнет необходимость ускориться и самому, машина не сможет на это быстро отреагировать, поскольку останется включенной четвертая передача, а оборотов двигателя для нее явно недостаточно. Можно сильнее нажать газ и сработает переключение передач вниз. Результат будет достигнут и передача понизится, обороты двигателя возрастут.
Однако в скором времени подобная ситуация повториться вновь. Далее понятно, такое периодическое переключение надоедает, снижается комфорт от поездки, коробка передач при переключении скоростей изнашивается.
А если теперь выключить овердрайв, результат будет совсем другим. В таком интервале скоростей переключений нет. Движение стало более комфортным, автомобиль более адекватно реагирует на работу педали газа.
Как сказываются работа O/D на расходе топлива
Если овердрайв выключен, передача ниже, а скорость выше, то, кажется, что автомобиль будет потреблять больше топлива, так как мотор работает с увеличенными оборотами. Так думается на первый взгляд.
Если ехать на большой скорости с выключенным овердрайвом, то вполне реально увеличение расхода топлива.
Если использовать овердрайв «с головой», то замеры специалистов, сделанные на различных моделях автомобилей, показывают, что разница если и существует, то весьма незаметная. Поэтому рекомендую заняться практическим использованием овердрайва и применять его в нужном месте в нужное время.
Как пользоваться овердрайвом эффективно
Конкретные рекомендации производители по этому вопросу не дают. Поэтому многочисленные рекомендации имеют сугубо частный характер. Однако многие водители выработали их исходя из собственного многолетнего опыта, и к ним следует прислушаться. Имея незначительный опыт вождения, советы профессионалов лучше соблюсти. Со временем, возросшая практика вождения может дать свои собственные изменения, в соответствии с индивидуальными предпочтениями и стилем вождения. Кому-то больше нравиться спокойная, без рывков и переключений передач езда, а кто-то обращает больше внимания на расход топлива. Пробовать можно все, а решать потом самому.
Разумно выключить овердрайв при:
-затяжных спусках или подъемах;
-«рваном», периодически изменяющемся темпе движения потока автомобилей в городских условиях;
-для более комфортного движения при скорости меньше 50 км/ч.
Есть мнение, что следует выключать овердрайв во время обгона при движении по трассе. Однако многие специалисты не согласны с этим по таким причинам:
при обгоне замешательство недопустимо, следует контролировать ситуацию, а для работы с овердрайвом надо нажимать кнопку, а значит снимать руку с руля, что уже небезопасно;
если у автомобиля большая скорость, то выключенный овердрайв вызовет резкое повышение оборотов. При этом нет никакой уверенности, что они не достигнут красной зоны.
Для движения по трассе рекомендуется использовать кикдаун – резкое нажатие педали газа до упора.
В этом случае «мозг» АКПП додумает все сам и сделает то, что нужно в этой ситуации. Правда, таким приемом также нужно уметь пользоваться, но это уже другая история.
Разумно включать овердрайв в следующей ситуации:
-при поездке по трассе;
-при продолжительной езде на постоянной скорости;
-при больших, свыше 120 км/ч, скоростях.
Как использовать овердрайв новичкам
Овердрайв вещь полезная и нужная, но ею нужно уметь пользоваться. Некоторые профессиональные водители считают эту маленькую кнопку вещью абсолютно незаменимой. С опытом приходит возможность прогнозировать ситуацию на дороге, с точки зрения нехитрых рекомендаций можно вовремя включать необходимый режим.
Заключение!
Если кто-то не хочет заморачиваться с использованием этого режима, можно посоветовать этого и не делать. Овердрайв, скорее служебный, нежели штатный, режим работы АКПП. И сам водитель, и его автомобиль мало что потеряют, если кнопка «O/D on|off» окажется так и никогда и не использованной.
