Модемы ZyXEL Omni 56K NEO и DUO

Недавно в ассортименте компании ZyXEL появились две новые модели интернет-модемов. На смену уже хорошо известным читателю модемам ZyXEL Omni56K и ZyXEL Omni56K+ пришли два новичка — ZyXEL Omni 56K NEO и ZyXEL Omni 56K DUO. На сайте компании, в частности, сообщается о том, что название модели «DUO» — это «два» по-итальянски, поэтому трудно удержаться от предположения, что более логичным для младшей модели было бы название «UNO», а не «NEO» ;). Однако давайте же поближе познакомимся с героями этого обзора и посмотрим, удалось ли компании исправить некоторые недоработки, о которых мы упоминали в предыдущем обзоре.

На первый взгляд, различия в технических характеристиках между старыми и новыми представителями линейки Omni56K весьма незначительны — единственное, что бросается в глаза, это заявление производителя об улучшениях в линейной части.

И, конечно же, нельзя не оценить работу дизайнеров компании: до недавнего времени производители модемов особенно не баловали нас изысками в этом направлении. Первое, что приходит в голову при взгляде на новые модемы — ну просто вылитый плеер для проигрывания компакт-дисков! К тому же, размеры модемов по ширине и глубине очень близки к размеру обычного футляра для CD. В этом есть и свой плюс: в отличие от старых моделей, увеличенные размеры по глубине не позволяют модему опрокидываться «на спину» из-за веса подключенных к задней панели шнуров. Как и в предыдущих модемах этой серии, индикаторов режима работы всего четыре — «MR», «DATA», «OH», «HS», причем в модели DUO один из индикаторов выделен для сигнализации о подключении к USB. Небольшие резиновые ножки обеспечивают хорошую устойчивость модема при эксплуатации.

Подписи к разъемам задней панели расположены на нижней стороне модема. Вообще, из-за небольшой ширины задней панели разъемы находятся очень близко друг к другу, что, впрочем, не помешает подключению и работе.

В предоставленном на тестирование модеме была установлена микропрограмма версии 1.0.

Комплект поставки

Модемы поставляются в симпатично оформленных глянцевых коробках разных цветов — оранжевого для модемов DUO и вишневого — для модемов NEO, а сами модемы легко различить по цвету пластмассовой вставки на верхней панели — синей у модели DUO и зеленой — у NEO. В коробке заботливо уложено все, что потребуется для установки модема — блок питания (9V/AC,1A), кабель RS-232 (и кабель USB для модели DUO), телефонный кабель RJ-11. Небольшая книжечка, прилагающаяся к модему, содержит краткое руководство по настройке и подключению. Для продвинутых пользователей будет небезынтересно и представленное на CD прекрасное руководство на русском языке в формате pdf с полным и подробным описанием всех команд и регистров модема, а также образцами выдаваемой модемом статистики соединений с расшифровкой параметров и краткими пояснениями по каждому из них. Для модемов, продаваемых на территории России, предоставляется трехлетняя гарантия, а сам гарантийный талон вложен в коробку с модемом и заполняется при продаже.

Нельзя не отметить и заботу Российского представительства компании о пользователях, впервые подключающихся к Интернету: на прилагающемся CD записано около трех десятков полезных программ: WEB-броузеры, FTP-клиенты, программы для работы с IP-телефонией, программы дозвона (Dialer-ы) и многое другое. Также имеется и ставшая уже неотъемлемой частью комплектации модемов ZyXEL удобная программа для работы с АОН-ом, факсом и голосовыми функциями модема — Venta Zvoice (версии 5.0) и «Путеводитель по Интернету» Е. Козловского.

Как можно заметить на этой фотографии, при некотором желании цветную полупрозрачную вставку с названием модели можно снять (она крепится на защелках). Однако вряд ли это было сделано для замены вставки одного цвета на другую, скорее, для удобства при производстве.

Установка и подключение, функционирование

Проверка работы модемов производилась под управлением операционной системы MS Windows XP, и, памятуя о некоторых сложностях, возникавших у владельцев старых моделей при подключению к USB, сообщения о которых периодически появлялись в нашей конференции, этому моменту было уделено основное внимание.

Само подключение модема и установка драйверов прошло по обычному сценарию и без сложностей, если не считать заявлений системы об отсутствии цифровой подписи для драйверов USB с CD из комплекта. Дальнейшая работа с подключенным к USB модемом DUO проблем не доставляла — модем стабильно определялся системой и не требовал какого-либо вмешательства пользователя. Однако не все так гладко. Ложечка дегтя все же присутствовала: если дозвон до провайдера и установка связи проходили без затруднений, то вот с принудительным завершением соединения не все в порядке — модем «кладет трубку» далеко не сразу, и, несмотря на присутствие команды &D2 в строке инициализации, по умолчанию время до разрыва соединения может достигать 20-30 секунд, как можно увидеть из приведенной ниже выдержки из файла отчета Windows: 18:14:18.315 — TSP(0000): Dropping Call 18:14:18.315 — Hanging up the modem. 18:14:18.315 — Hardware hangup by lowering DTR. 18:14:27.698 — TSP(0000): Closing Call 18:14:28.309 — A timeout has expired waiting to comm event to occour. 18:14:28.309 — WARNING: After lowering DTR to hangup, the modem did not drop CD with in 10 seconds, Attempting software hangup. 18:14:28.309 — Send: +++ 18:14:38.313 — A timeout has expired waiting to comm event to occour.

Отмечу, что при подключении модемов к COM-порту подобных казусов не возникало.

За время двухнедельного тестирования пару раз пришлось столкнуться и с такой проблемой — при разрыве соединения операционная система полностью подвисала, не реагируя на мышь, также подключенную по USB (Logitech BD69, драйверы, встроенные в Windows XP). Однако через полминуты все приходило в норму, так что в подобных случаях, если Вам придется с ними столкнуться, не стоит торопиться и нажимать кнопку «Reset» 😉 В то же время, при подключении модема через COM-порт вышеописанных сложностей не возникало, из чего можно сделать вывод, что драйверы для работы с USB по-прежнему нуждаются в доработке.

Основные возможности

Статистика

Статистика связи модема при работе с Интернет-провайдером ROL на линии среднего качества:

Команды и возможности по сбору статистики у новых модемов такие же, как и у предыдущей серии.

Заглянем внутрь

В новых модемах от ZyXEL применена все та же хорошо известная читателю бестрансформаторная аналоговая часть на чипсете фирмы SiLabs — Si3034. Каких-то улучшений с схемотехнике линейной части в плане защиты входных цепей от перенапряжения (по сравнению с модемами ZyXEL Omni 56K и Omni56K+) обнаружить невооруженным глазом не удалось. Таким образом, по-прежнему стоит следовать рекомендациям по работе с модемами на основе бестрансформаторной линейной схемы — а именно, не пренебрегать заземлением корпуса компьютера. Не претерпел никаких изменений и встроенный динамик — применена все та же миниатюрная «пищалка».

Печатные платы модемов унифицированы — для обеих моделей разводка PCB одинакова.

При сборке плат новых модемов применен односторонний монтаж: увеличенный размер платы позволяет это сделать, к тому же, это дешевле при производстве. На плате модема DUO установлены два а в модеме NEO — только одно механическое реле, предназначенное для коммутации доп. телефона, т.к. эта модель не предусматривает записи голосовых сообщений с телефонного аппарата. Отметим, что в модемах NEO и DUO была решена проблема, отмеченная в обзоре модемов Omni 56K, которая проявлялась в неправильном наборе номера при подключенном дополнительном телефоне. У новых модемов телефон отключается перед набором номера. Приятно, что реле для отключения дополнительного телефона работает сравнительно негромко, звук коммутации довольно приятный (глуховатый), и нет звонкого «клацания», которое зачастую встречается у других модемов. На плате модема установлена знакомая нам по предыдущей линейке микросхема флеш-памяти объемом 8 Mbit, что в принципе обеспечивает резерв в 512 Kb для дальнейшего расширения микропрограммы и добавления новых функций.

Практические выводы

Таким образом, если Вы планировали приобретение Интернет-модемов серии Omni 56K или Omni 56K+, то новые модемы ZyXEL Omni 56K NEO и ZyXEL Omni 56K DUO послужат им неплохой заменой.

(От редактора: для тех, кто хотел бы попробовать работу прошивки от модемов NEO/DUO в старых версиях Omni 56K и Omni56K+ соответственно: делать этого не стоит, так как без вмешательства в код прошивки и исправления после этого контрольной суммы прошиваться и работать она не будет, да и последствия загрузки нерабочей прошивки могут быть довольно неприятными для владельца, по меньшей мере, на момент написания этого обзора.)

Источник

Модем ZyXEL OMNI 56K MINI

Видеокарты с отключенными текстурными блоками, процессоры с урезанным объемом кэша — знакомо, не правда-ли? Несмотря на вышеперечисленное — такая «облегченная» продукция находит своего покупателя за счет весьма доступной цены, и неплохого отношения цена/качество. Модемы же… А что — модемы, они ведь ничем не хуже. И сегодня пришла и их очередь. До сих пор компания ZyXEL как правило, не очень-то радовала своих покупателей низкими ценами на свою продукцию. Исключением был разве что модем Omni PCI, однако это программный модем, и иметь невысокую цену — одна из его первейших обязанностей 🙂 К тому же, он собран на дешевом чипсете стороннего производителя (PCTel), что также нетипично для модемов ZyXEL. Но вот сравнительно недавно была анонсирована новинка — ZyXEL OMNI 56K MINI на новом чипсете M6. Как следует из названия — модем обладает небольшими размерами, и должен продаваться в розницу по цене около 65$.

Так какие же операции можно произвести с модемом, чтобы получить «Lite» — версию? Ну, например, можно убрать возможность работы на новейших протоколах, сократить дополнительные функции… Посмотрим же, насколько «облегчил» ZyXEL свой новый модем OMNI 56K MINI как в прямом, так и в переносном смысле.

Оправдывая свое название, новинка обладает небольшими размерами (90x90x27мм) и симпатичным дизайном корпуса. Для сохранения товарного вида металлизированная фирменная надпись на верхней крышке корпуса заклеена кусочком прозрачной пленки.

Основные возможности

Протоколы сжатия данных и корреции ошибок

Дополнительные функции

Стоит отметить, что наличие аппаратного АОН среди надписей на коробке не значится, тем не менее, он есть и работает.

Комплект поставки

Модем поступает в продажу в небольшой коробке, в которой содержится обычный для модемов ZyXEL набор из кабелей для подключения к COM-порту, к телефонной линии, и руководство по установке (на английском, русском, и украинском языках), а также блок питания (9V/AC, 1A). На прилагающемся компакт-диске содержатся драйверы (inf-файлы) для операционных систем Windows 9x, Windows2000/XP, а также большой набор программ для работы в Интернете. Стоит сказать пару слов о документации и содержимом компакт-диска. Как показывает практика, в руководство по эксплуатации заглядывают разве что для того, чтобы правильно подключить модем после покупки. Тем не менее, там содержится и пара полезных советов — например, об обязательном заземлении ПК, и о желательном подключении параллельных телефонов через доп. гнездо модема. Несмотря на то, что модем не поддерживает голосовых функций, в разделе о программе Venta ZVoice упоминается работа с модемом в качестве автоответчика, и хотя программа предупредит владельца, что данный модем не поддерживает эту функцию, тем не менее, это может вызвать лишние сложности у начинающих пользователей. Также огорчает и пустота в папке документации на диске — кроме небольшого FAQ, там больше ничего нет. Хочется надеяться, что отличное руководство на русском языке с полным описанием команд и регистров, каким сейчас комплектуются старшие модели линейки Интернет-модемов со временем все же появится (версия для других модемов сейчас доступна на сайте ZyXEL.ru) на диске. Что же касается блока питания, то, как мне представляется, было бы логичным применить более легкий, компактный и дешевый БП меньшей мощности, без ущерба для потребительских качеств модема.

Установка и подключение, функционирование

Как и с другими модемами с интерфейсом RS-232, ни малейших проблем с установкой не было (следует помнить разве что о возможных конфликтах IRQ :)), и с прилагаемого CD был установлен требуемый inf-файл. Если говорить о качестве работы модема, то фактически, оно столь же хорошее, как и у старших модемов линейки, по крайней мере, отличий обнаружить не удалось. Что же касается определения модемом сигнала «Занято», то опять же, оно для российской версии модема традиционно хорошее. К сожалению, команды для сбора статистики в новом модеме также подверглись сокращению — исчезли команды ATI12 (ее особенно жаль) и ATI13. С учетом того, что вывод статистики в формате unimodem командой AT#UD модем также не поддерживает, анализ поведения модема на линии и его тонкая подстройка могут быть затруднены.

Заглянем внутрь

При первом взгляде на печатную плату модема становится очевидным — степень интеграции в новом модеме существенно повышена, что позволило как заметно снизить его себестоимость, так и уменьшить размеры платы. В новом чипсете M6 (ZyDAS ZD1061A) теперь «упакованы» RAM и ROM; фактически, из внешней обвязки чипсета остались только микросхема NVRAM и модуль приемопередатчиков (GD75323) для согласования с COM-портом.

Линейная часть модема выполнена по бестрансформаторной схеме на чипсете от Silabs, поэтому стоит последовать рекомендациям в руководстве по эксплуатации, и заземлить корпус ПК для устойчивой работы модема. Набор телефонного номера бесшумный, и осуществляется встроенными средствами чипсета Silabs. Динамик модема представляет собой обычную электромагнитную «пищалку», впрочем, для миниатюрного модема это вполне естественно.

Несмотря на небольшие размеры платы, на ней нашлось место для установки механического реле коммутации гнезда дополнительного телефона, что весьма полезно. Как и в старших модемах линейки, дополнительный телефон отключается с момента начала набора номера модемом, и до момента прекращения связи.

На верхней части корпуса модема находятся четыре светодиодных индикатора работы — «MR», «DATA», «OH», «HS», На задней стенке корпуса расположены гнезда для подключния телефонной линии, дополнительного телефона и блока питания, разъем RS-232 и кнопочный выключатель питания.

Модем имеет интерфейс RS-232, что немного странно для модели 2003г. День, когда COM-порты исчезнут с материнских плат не за горами, и можно было ожидать появления модема с интерфейсом USB. Добавим к этому странную дату компиляции в версии микропрограммы, и создается впечатление, что модем долго «лежал на полке», пока руководство компании решало — начинать выпуск этого модема, или нет:56K Mini ROMV1.08 2001 11 21 12:02

В этом модеме на плате не установлен Flash-ROM (и соответственно, нет возможности обновления микропрограммы), что, как уже упоминалось выше, способствует снижению себестоимости устройства.

Однако тут таятся и подводные камни, о которые теоретически может разбиться хрупкий корабль владельца свежекупленного модема. Как известно, Mask ROM не прощает недоработок, и если в новую версию микропрограммы случайно вкрадется ошибка — от нее можно будет избавиться лишь заменой модема на такой же, но с другой версией прошивки. Все это потребует от компании ZyXEL более тщательного тестирования работы микропрограмм для этой модели.

Взвешиваем «за» и «против»

К положительным моментам можно отнести следующее:

1. Доступная (для продуктов ZyXEL) цена, и устойчивая работа модема;

2. Небольшой вес и размеры — модем свободно помещается в карман рубашки (если забыть об увесистом блоке питания ;));

3. Наличие коммутируемого гнезда для подключения дополнительного телефона, что бывает весьма нечасто у миниатюрных моделей.

Что же касается недостатков, то вот основные из них:

1. Модем не поддерживает современный протокол V.92, со всеми вытекающими последствиями — ограниченной 33600 бит/c. скоростью передачи по направлению к провайдеру Интернет-услуг, а также отсутствием сервисных функций, свойственных данному протоколу;

2. Пользователь не сможет при необходимости обновить микропрограмму в модеме;

3. Модем не поддерживает голосовых функций и не может быть использован в качестве автоответчика.

Что же можно сказать в заключение? Фактически, ZyXEL представил новый аппаратный модем, который будет являться прямым конкурентом внутреннего программного ZyXEL Omni PCI в отношении цены, но будет иметь преимущества при работе на линиях среднего качества. Если Вы подумывали о приобретении ZyXEL Omni PCI, как недорогого модема от ZyXEL, и если Вам не критично наличие голосовых функций и протокола V.92, то несомненно, cтоит присмотреться к новинке — ZyXEL Omni 56K MINI. Для тех же, кому нужен «неурезанный» аппаратный модем с полным набором возможностей и протоколов, по-прежнему стоит ориентироваться на старшие модели линейки Интернет-модемов от ZyXEL.

Источник

Модем ZyXEL OMNI 56K Plus: неплохое решение

Предупреждение: статья ориентирована не на узких профессионалов, а на широкий круг читателей. Все модемы тестируются на одной и той же линии, подключенной к аналоговой телефонной станции. Модем имеет множество настроек через AT команды, но мы считаем, что обычный пользователь не обладает должными навыками для такой настройки модема.

Модем ZyXEL OMNI 56K Plus выглядит как белая коробочка с полупрозрачным голубым верхом. Он оснащен четырьмя индикаторами: USB (подключение с использованием USB), OH (модем на линии), DATA (передача/прием данных), MR (модем включен/готов к работе). Сзади находятся два RJ-11 разъема для подключения к линии и подсоединения телефона, RS-232 для работы по COM порту, USB, питание и тумблер вкл/выкл.

Коробочка очень красиво оформлена, к модему прилагается некоторое количестве часов бесплатной работы в интернете от провайдера Зенон.

В комплект поставки входит блок питания (9 В, 1000 мА), двойной COM шнур (разъемы на 9 и 25 контактов), USB шнур, телефонный шнур, инструкция на русском языке, CD с программами, драйверами и документацией.

Брюшко модема	Под прозрачной крышкой видны все внутренности
Красивая красная коробка	Вид сзади: USB, RS-232, 2 RJ-11
Комплект поставки модема

Из отличительных особенностей следует отметить автоматический определитель номера (АОН).

В комплекте поставляется русифицированная программа Venta ZVoice, которая может выполнять функции автоответчика и факс-машины. На диске прилагаются драйверы для Apple Mac, Windows NT 4.0, Win 9x. С сайта производителя можно скачать драйвер и для Windows 2000. Ссылка приведена в конце статьи.

Сердцем модема является чип ZyXEL M4, работающий на частоте 50 МГц. Флэш 1 Мбайт, оперативная память 128 кбайт.

Кстати, фирменные протоколы ZyXEL и ZyCELL не поддерживаются.

Тестирование модема

Просчитаем среднюю скорость соединения и средний CPS с учетом погрешности рассеяния. Средняя скорость соединения: 38000 +/- 4000, средний CPS: 3600 +/- 200.

Выводы

Модем весьма и весьма достойный. При своей цене ($120) его можно рекомендовать к широкому применению. Связь он держит уверенно, скорость соединения остается приличной на протяжении всего сеанса. По сравнению с более дорогим USR/3Com Business Modem, никакой особой разницы в работе не выявлено. У 3Com немного (10%) выше производительность на нашей линии, но зато у ZyXEL есть АОН. Правда, работа по USB подкачала, но, возможно, это связано с какой-либо частной несовместимостью.

Источник

Модем ZyXEL Omni56K UNO

До недавнего времени покупатель, желавший приобрести модем ZyXEL только с интерфейсом USB был вынужден покупать модем ZyXEL Omni 56K DUO, получая при этом «в нагрузку» интерфейс RS-232 и блок питания. Ситуация изменилась с началом выпуска новой модели с интерфейсом USB — ZyXEL Omni 56K UNO. Этот модем собран на новом чипсете M5 (ZyDAS 1051A), и не требует внешнего блока питания, получая его по шине USB. Таким образом, линейка Omni56K сегодня полностью завершена — есть модемы с интерфейсом RS-232 (NEO), USB (UNO) и универсальный — DUO.

Верхняя пластиковая вставка у этого модема имеет нейтрально-серый цвет, благодаря чему, на мой консервативный взгляд, модем выглядит наиболее симпатично из всей линейки. На задней стенке модема размещены гнезда для подключения к телефонной линии и для подключения дополнительного телефона, а также разъем USB. В новой модели стал ненужным и исчез с задней стенки выключатель питания. За исключением вышеописанных особенностей, этот модем мало чем отличается от его предшественников, поэтому в данном обзоре мы коснемся в основном, отличий в аппаратуре и микропрограмме нового устройства.

Основные возможности

Протоколы сжатия данных и коррекции ошибок:

Голосовые функции:

Дополнительные функции:

Комплект поставки

Модем поступает в продажу в небольшой (сказалось отсутствие блока питания) коробочке, в которой содержится уже привычный для модемов ZyXEL набор: кабль для подключения к телефонной линии, кабель USB и небольшая книжечка — руководство по установке. На прилагающемся компакт-диске содержатся драйверы для операционных систем Windows 9x, Windows2000/XP, файл с подробным описанием команд и регистров модема, а также набор программ дя работы в интернете.

Установка и подключение

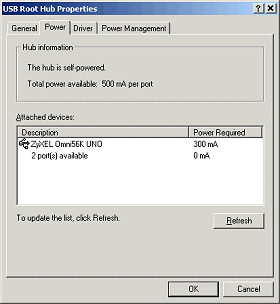

Само подключение модема и установка драйверов прошло без затруднений, кроме заявлений системы об отсутствии цифровой подписи для драйверов USB с CD из комплекта (в ближайшее время будет получен сертификат WHQL). Сценарий установки драйвера несколько отличается от привычного — последовательно устанавливается inf-файл, содержащий строки инициализации и ответов модема, драйвер USB и эмулятор COM-порта, поэтому не удивляйтесь троекратному запросу на установку драйверов в процессе инсталляции.

Первое, что бросается в глаза при работе с новым модемом — это поведение индикатора «CD« — от момента получения команды набора номера и до установления соединения индикатор мигает с частотой примерно 2 раза в секунду. После установления соединения индикатор горит постянно и начинает мигать в случае выполнения модемом длинных или коротких ретрейнов. Эта функция в текущей версии микропрограммы неотключаема.

Приятно отметить правильную работу деинсталлятора драйвера — он удаляет все установленные файлы ( включая *.inf), что должно устранить возможные сложности при частой переустановке драйверов.

Заглянем внутрь

Первое, что бросается в глаза — это заметно меньшие размеры нового чипсета M5 по сравнению с его предшественником M4. У нового чипсета снижено энергопотребление, благодаря чему на плате стало много свободного места — ведь теперь не требуется не только внешний блок питания, но и схема выпрямления тока и стабилизации напряжения. Линейная часть модема изменений не претерпела, и по-прежнему выполнена по бестрансформаторной схеме на чипсете от Silabs, поэтому рекомендации о желательности заземления корпуса ПК для более устойчивой работы модема остаются в силе.

Как и у модема ZyXEL 56K NEO, на плате установлено одно механическое реле для отключения гнезда дополнительного телефона во время набора номера. Запись голосовых сообщений с подключенного к этому гнезду телефона не предусмотрена. Набор телефонного номера бесшумный и выполняется средствами чипсета SiLabs Si3034.

Выводы

Как упоминалось в начале статьи, к основным отличиям этого модема от собратьев по линейке ZyXEL Omni 56K NEO/DUO можно отнести применение нового чипсета и работу без внешнего блока питания. Также следует упомянуть реализацию функции PCM Upstream протокола V.92 и световую индикацию ретрейнов. В остальном модем по пользовательским характеристикам не отличается от других модемов линейки, а его рекомендованная розничная цена ниже примерно на 10%.
