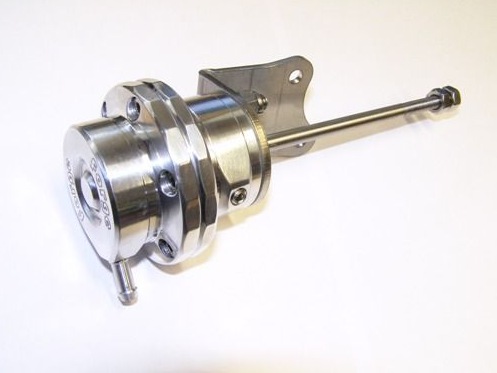

Заменил стоковый актуатор на Forge Wastegate Actuator — 2.0T FSI. Что позволило не сдуваться на верхах.

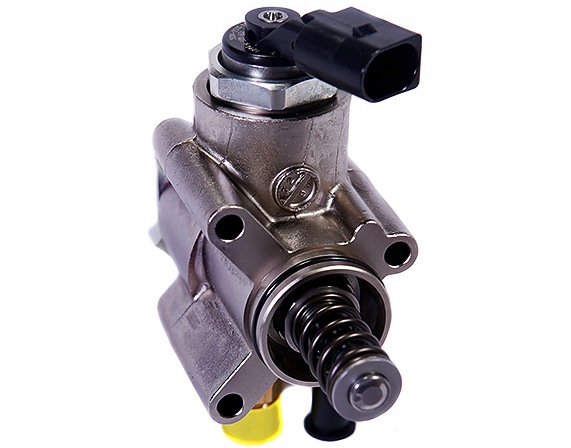

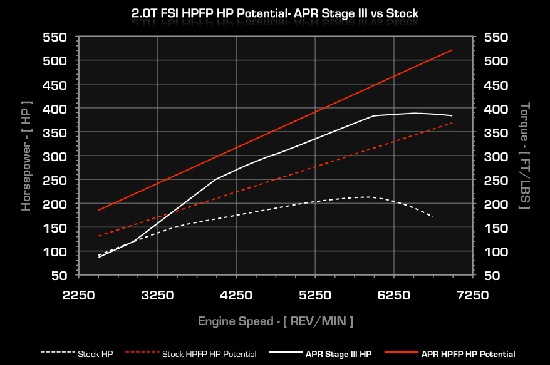

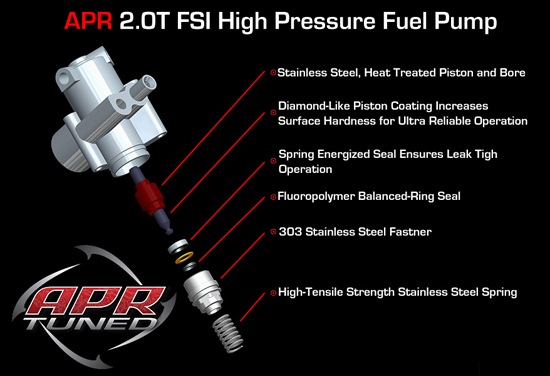

Так же вместо штатного ТНВД, поставил APR High Pressure Fuel Pump.
Настроили мне все это дело — поехал лучше.
Skoda Octavia RS 2008 — тюнинг
Машины в продаже
Комментарии 14
А ТНДВ менял что просадка была?
поменял на новый АПР — поехала как надо. логов нет-было 2 года назад.
блин читаю и в ахуе как стар трек не болта не понимаю)))))
Почему новый актуатор позволяет не сдуваться на верхах?
На верхах же турбины обычно сдуваются из-за того, что горячка маленькая и при большом потоке выхлопных газов проходимость уменьшается.
а вы затяните штатную калитку стокового актуатора, посмотрите сколько надует))))
Так я ди сих пор и не понял нафига он нужен ) у меня всегда 1,5 бара без всякого актуатора))
На хвосте 1,5 на к04?)
Да))) 4,5,6 всегда 1,7давит)
Настройка чья? Ну и я так полагаю исполнение равно запросу?
Ну если так то круть, нафига тогда актуатор и правда
Сколько сил то?
Настройка АПР) они сами окуели как такое возможно) но посчитали что это нормально с ученом 3 дюймового выпуска без катов и 3х дюймового впуска. А вот по запросу и исполнению сказать не могу в прошлом сезоне сняли логи отправили америкосам те посоветовали поменять N75 в этом сезоне снятие логов показало умирание погружного поэтому пока на стоке катаюсь жду новый насос после этого буду снова снимать логи.
ЛИКБЕЗ. Устройство и принцип работы электронного ТНВД.
Недавно набрёл на неплохую статью, в которой популярно и понятно описаны принципы работы электронного ТНВД. Материал содержит цветные иллюстрации на примере многим знакомого «Бошевского» ТНВД. Может оказаться интересным и полезным многим обладателям дизельных машин и просто интересующимся, так как знание принципов работы любого механизма необходима особенно тем автовладельцам кто самостоятельно осуществляет ремонты и диагностику неисправностей и сбоев работы разнообразных узлов.
———

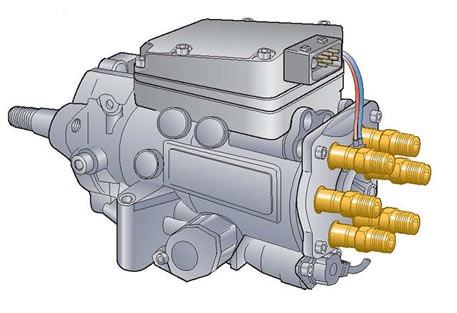

Радиально-поршневой распределительный ТНВД представляет собой насос впрыска с электронным регулированием, имеющий собственный блок управления. Насос создаёт давление впрыска 1500 бар. Высокое давление впрыска позволяет достичь мелкодисперсного распыления топлива. Это приводит к более полному сгоранию топливно-воздушной смеси и меньшему
содержанию вредных веществ в ОГ
Подача топлива
Основные задачи радиально-поршневого распределительного ТНВД:
-забор топлива из топливного бака
-сжатие топлива до 1500 бар
-распределение топлива по цилиндрам
Движение топлива
Всасывание
Радиально-поршневой распределительный ТНВД расположен там, где раньше был установлен пластинчатый насос, всасывает топливо из топливного бака и создаёт давление в ТНВД.
За счёт давления, созданного в ТНВД, при открытом электромагнитном клапане топливо подаётся в камеру сжатия.
Сжатие

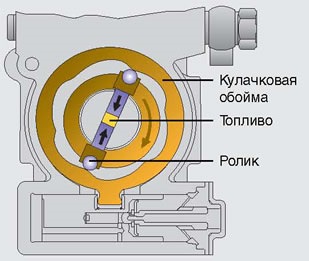

Топливо сжимается двумя плунжерами, которые приводятся от кулачковой обоймы через ролики. Привод осуществляется приводным валом.

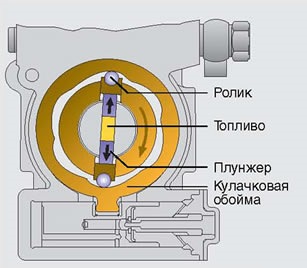

За счёт вращательного движения приводного вала ролики нажимают на кулачки обоймы и перемещают плунжеры вовнутрь. Это приводит к сжатию топлива между плунжерами.
Распределение

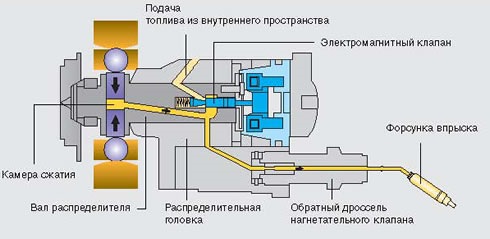

Если электромагнитный клапан закрыт, топливо распределяется по отдельным цилиндрам с помощью вала распределителя и распределительной головки через обратный дроссель нагнетательного клапана и форсунку впрыска.
В распределительной головке имеются отверстия, соответствующие отдельным цилиндрам. Вал распределителя проворачивается приводным валом и соединяет камеру сжатия попеременно с каждым отверстием в распределительной головке
Радиально-поршневой распределительный ТНВД имеет собственный блок управления. Задачей блока является управление и контроль исполнительных элементов насоса впрыска. Для этого в блоке управления сохранены характеристики, точно соответствующие характеристикам насоса впрыска. Блок управления и насос впрыска образуют единый блок и прочно соединены друг с другом
Что чем управляет?
Датчики отправляют на блок управления двигателя информацию о режиме работы двигателя и о положении педали акселератора. Блок управления двигателя анализирует эту информацию и рассчитывает момент начала впрыска и необходимое количество подаваемого топлива. Полученные значения блок управления двигателя отправляет на блок управления топливного насоса. Блок управления топливного насоса рассчитывает команды управления для электромагнитного клапана регулирования количества подаваемого топлива и клапана управления опережением впрыска. При этом учитываются сигналы, поступающие в насос впрыска от блока управления двигателя и датчика угла поворота. Для контроля управления двигателя блок управления топливного насоса отправляет на блок управления двигателя обратное сообщение о режиме работы насоса впрыска. Передача сигналов между блоком управления двигателя и блоком управления топливного насоса осуществляется по шине CAN. Преимуществом шины CAN является то, что обмен всей информацией между блоком управления топливного насоса и блоком управления двигателя может осуществляться по двум проводам. Блок управления двигателя выполняет и другие задачи, например, управление исполнительными элементами системы рециркуляции ОГ и регулирование давления наддува.
Регулирование количества подаваемого топлива

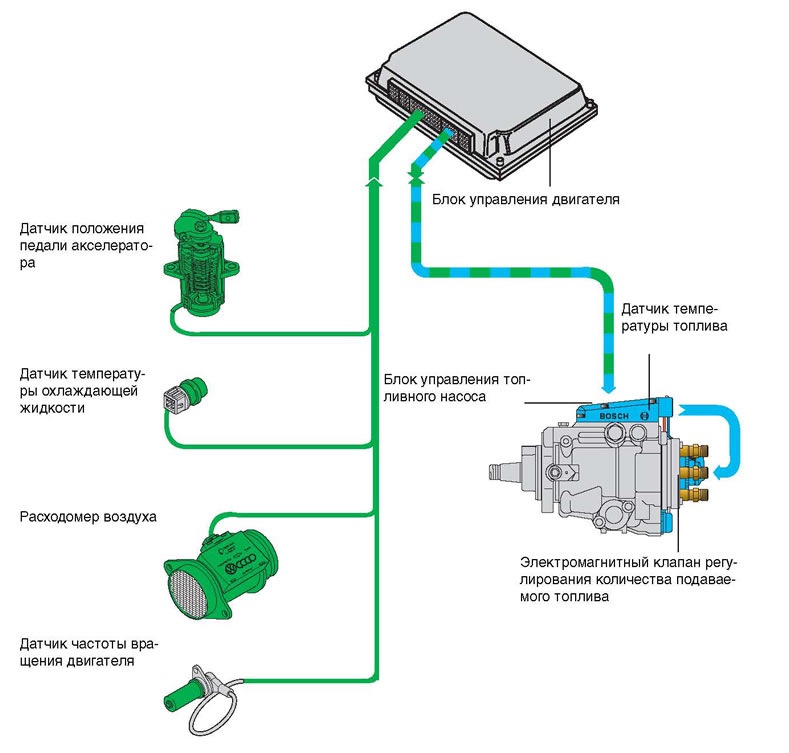

На приведённом ниже обзоре системы показаны датчики, на основании сигналов которых определяется количество подаваемого топлива Сигнал, поступающий от блока управления двигателя, преобразуется блоком управления топливного насоса в сигнал для электромагнитного клапана регулирования количества подаваемого топлива. Задачей регулирования количества подаваемого топлива является точная адаптация количества топлива к различным режимам работы двигателя.
Принцип действия:

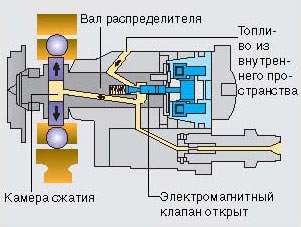

Процесс наполнения Если электромагнитный клапан регулирования количества подаваемого топлива открыт, топливо из внутреннего пространства насоса подаётся в камеру сжатия.
Впрыск
Блок управления топливного насоса подаёт сигнал управления на электромагнитный клапан регулирования количества подаваемого топлива, клапан перекрывает подачу топлива. Все время, пока электромагнитный клапан закрыт, топливо сжимается и подаётся на форсунки впрыска. При достижении заданного блоком управления двигателя количества топлива электромагнитный клапан открывает подачу топлива из внутреннего пространства насоса. Давление падает; впрыск завершён.
При полной нагрузке двигателя объём топлива на каждый цикл впрыска составляет ок. 50 мм3.
Это равно объёму одной капли воды.
На оборотах холостого хода на каждый цикл впрыска требуется ок. 5 мм3 топлива.
Это соответствует размеру булавочной головки диаметром 2 мм.
Дополнительной задачей электромагнитного клапана регулирования количества подаваемого топлива является остановка двигателя. При выключении зажигания электромагнитный клапан открывается, сжатие топлива не происходит.
Регулирование момента впрыска

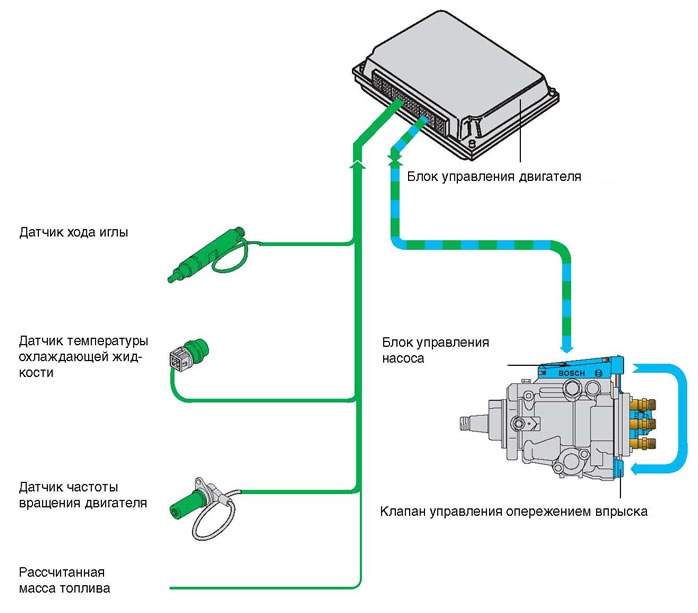

На приведённом ниже обзоре системе представлены датчики, на основании сигналов которых определяется момент начала впрыска. Сигнал, поступающий от блока управления двигателя, преобразуется блоком управления топливного насоса в сигнал для клапана управления опережением впрыска. Задачей регулирования момента впрыска является адаптация момента впрыска к частоте вращения двигателя.
Принцип действия:
При увеличении частоты вращения впрыск должен происходить раньше. Опережение впрыска осуществляется регулятором впрыска. За счёт силы действия пружины управляющий поршень прижимается к поршню регулятора впрыска. В кольцевую полость управляющего поршня через отверстие из внутреннего пространства ТНВД поступает топливо под давлением. Клапан управления опережением впрыска определяет давление топлива в кольцевой полости управляющего поршня.

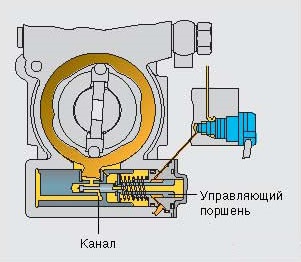

При увеличении частоты вращения клапан управления опережением впрыска увеличивает давление топлива в кольцевой полости. За счёт этого управляющий поршень отжимается от поршня регулятора впрыска, преодолевая силу действия пружины, и открывает канал. Топливо поступает в полость за поршнем регулятора впрыска.
За счёт давления топлива поршень регулятора впрыска перемещается вправо. Поршень регулятора впрыска соединён с кулачковой обоймой так, что горизонтальное движение регулятора впрыска проворачивает кулачковую обойму в направлении опережения впрыска.
Актуатор турбины дизельного двигателя: устройство, принцип работы и настройка
Каждый автовладелец стремится сделать свою машину более динамичной и одновременно надежной. Как показывает практика, самый популярный способ тюнинга авто для улучшения эксплуатационных характеристик – установка турбины. Турбокомпрессор дизельного двигателя способна существенно улучшить производительного силового агрегата, но только при условии правильной настройки и эксплуатации. Особой популярностью пользуются турбины высокого давления. От традиционных аналогов они отличаются наличием клапана (актуатора). Его основная функция – справляться с избыточным давлением отработанных газов, которые образуются при работе двигателя на высоких оборотах.
В лексиконе механиков актуатор часто называют вакуумным регулятором или вестгейтом. Это одно и то же понятие, деталь, защищающая турбокомпрессор от перегрузок при нажатии педали газа. В процессе работы актуатор часто выходит из строя, поэтому для эффективной и безопасности эксплуатации авто с турбомотором нужно заменить изношенную деталь или произвести ремонт. Еще один важный момент – правильная регулировка актуатора, ведь от корректности настроек зависит производительность турбины и срок ее эксплуатации.
Принцип работы и устройство актуатора
Как отмечалось ранее, исправный клапан способен снижать давление выхлопных газов при работе силового агрегата на предельных оборотах. Для этого он монтируется в выпускной коллектор авто до турбины. Если мотор начинает работать на предельных оборотах, возрастает давление газов, клапан стремится пустить газы в обход колеса турбокомпрессора. В момент открытия актуатора через него выходят отработанные газы, а внутрь попадает больше воздуха, что способствует быстрому разгону нагнетателя.
Неисправности актуатора и их признаки
Специалисты выделяют три группы причин, способствующих износу клапана:
Важно! Любая из перечисленных неисправностей устраняется только в условиях сертифицированного сервисного центра. Чтобы понять, почему не работает актуатор, нужно найти и локализовать первичную причину, что делается с помощью специальных тестеров. Такое оборудование присутствует только в специализированных автомастерских, поэтому найти и устранить причину самостоятельно у вас не получится. В некоторых случаях клапан турбины проще заменить, чем ремонтировать. Так делают, если износились манжеты, маслосъемные колпачки и другие комплектующие, которые не подлежат замене. Специалисты сервиса снимают актуатор с турбины и заменяют его на новый.
Регулировка и настройка
После замены изношенного клапана нужно произвести корректную настройку. Практика показывает, что неправильная регулировка актуатора приводит к тому, что при перегазовке двигателя работа турбины будет сопровождаться постоянным дрожанием. Признак неправильной настройки – недостаточный наддув даже на высоких оборотах мотора. Такое может происходить и по причине недостаточной герметичности системы, поэтому лучше доверить этот этап специалистам.
В специализированных автосервисах настройка актуатора дизеля осуществляется тремя способами:
Преимущества обслуживания у нас
Специалисты сервисного центра «Дизель-Мастер» готовы выполнить ремонт, замену или регулировку актуатора турбины дизельного двигателя в сжатые сроки. Все ремонтные или сервисные работы производятся в течение 1 дня с момента обращения. Для того чтобы гарантировать качество, мы пользуемся только сертифицированным оборудованием и оригинальными деталями от производителями. Опыт специалистов, наличие современных диагностических стендов, продуманные условия сервиса делают сотрудничество с нами приятным и эффективным! Оставьте заявку или обсудите интересующий вопрос с консультантами, и мы поможем записаться на диагностику в максимально удобное время!
Почему актуатор — мозг турбокомпрессора и как он работает
Турбомоторы сегодня становятся всё популярнее, а значит, самое время поговорить о том, как работает турбонаддув и что такое актуаторы турбин, которые по праву называют мозгом турбокомпрессора. И заодно разобраться, можно и нужно ли ремонтировать актуаторы.
Как придумали нагнетать воздух в ДВС
По мере прогресса двигателей внутреннего сгорания инженеры задались вопросом: как, не нарушая стехиометрическое соотношение топливовоздушной смеси, сжечь одномоментно больше топлива, чтобы увеличить тем самым крутящий момент двигателя без увеличения его рабочего объёма? И сформулировали ответ: нужно подать в цилиндры двигателя больше воздуха путём повышения его плотности.
Первоначально в автомобильных ДВС для этого использовали объёмные нагнетатели конструкции братьев Рутс. Принцип работы объемного нагнетателя, или компрессора, очень прост: приводящиеся от коленвала двигателя посредством ремня или зубчатой передачи роторы «зачерпывают» окружающий воздух и под избыточным давлением подают его в цилиндры мотора.
Главный недостаток такого нагнетателя — энергозатратный механический привод и как следствие — существенная потеря мощности двигателя и увеличение расхода топлива.
Альтернативу в 1911 году предложил швейцарец Альфред Бюхи, запатентовав конструкцию нагнетателя, приводимого в действие выхлопными газами двигателя, то есть не использующего механический привод. Согласно патенту, это устройство позволяло увеличить мощность двигателя на 120%. Так было положено начало эпохи турбокомпрессоров.
Впрочем, поначалу они применялись в основном на судах и самолётах, но не в легковых автомобилях, так как из-за массивности тогдашним турбинам на низких оборотах не хватало потока отработавших газов, чтобы раскрутить тяжелую крыльчатку до требуемой скорости. Помимо этого, возникала задержка в срабатывании турбины на переменных режимах работы двигателя (т. н. турболаг).
Постепенно эти проблемы решили. Первыми серийными автомобилями с турбомотором стали Oldsmobile Jetfire и Chevrolet Corvair Monza Spyder, выпущенные в 1962 году. В семидесятые, вслед за успехом наддува в Формуле 1, а также мировым нефтяным кризисом, последовал Porsche 911/930 с первой в мире турбиной типа Twin Scroll — с двумя радиальными каналами для поступающих к турбине выхлопных газов. Такое решение позволило снизить эффект турбоямы — отсутствия прилива тяги на низких оборотах.
В 1978 году появился первый легковой автомобиль с турбированным дизельным двигателем — Mercedes-Benz 300 SD. А в следующие десятилетия технология турбонаддува стала по-настоящему массовой, позволив создавать менее объемные, более мощные и одновременно более экономичные двигатели, выбрасывающие в атмосферу меньше вредных веществ. Системы турбонаддува эволюционировали, став надежнее и компактнее, был заметно уменьшен инерционный фактор.
В конструкции турбодизелей массовое распространение получили турбокомпрессоры с изменяемой геометрией проточной части турбины (иначе говоря, с регулируемым сопловым аппаратом, он же РСА), также известные как турбокомпрессоры с изменяемой геометрией, — о них ниже.
Как работает турбокомпрессор
Конструктивно турбокомпрессор состоит из турбины, лопатки которой раскручиваются потоком выхлопных газов, и размещенного с ней на едином валу центробежного компрессора, нагнетающего воздух в цилиндры. Поток воздуха всасывается в осевом направлении, разгоняется до огромной скорости, после чего через спиральную улитку диффузора вытесняется в радиальном направлении.
В системах наддува турбокомпрессорами с изменяемой геометрией предусмотрена возможность изменения величины сечения канала для отработавших газов, а также угла их входа на турбинное колесо. Это нужно, чтобы регулировать скорость вращения компрессора и защищать, прежде всего на высоких оборотах, как двигатель, так и сам турбокомпрессор от избыточной нагрузки.
Механизм РСА приводится в действие актуатором — пневматическим или сервоприводом — по командам блока управления двигателем, который следит, чтобы на всех режимах движения турбокомпрессор работал оптимально.
Таким образом, именно актуаторы — главные защитники турбины и двигателя.
Что такое актуатор и почему он — мозг турбины
Существует несколько основных типов актуаторов. Большинство современных относятся к числу электронно управляемых. Они не только работают как ограничители предельного давления, но могут гибко регулировать оптимальное давление в режимах частичной нагрузки. Для этого используются показания с различных датчиков, контролирующих работу двигателя. Электронные актуаторы также помогают реализовать кратковременный «передув», или «овербуст», в режиме интенсивного ускорения.
В конструкции современного актуатора есть сервопривод с редуктором и датчиком положения и так называемый программатор — «мозг» устройства. Такая сложная конструкция позволяет актуаторам молниеносно реагировать на команды ЭБУ двигателя, гибко регулируя работу турбокомпрессора, обеспечивая точное дозирование подаваемого в цилиндры двигателя воздуха и гарантируя соблюдение строгих экологических норм.
Чинить или заменять?
Повреждения механизма РСА, возникающие в ходе эксплуатации автомобиля, могут спровоцировать повреждение и самого актуатора. В числе таких причин — закисание рычага, коксование или иное повреждение соплового аппарата твердыми частицами. Это приводит к механическому повреждению редуктора сервопривода, в червячном механизме которого используются пластиковые шестерни. Подклинивание шестерней увеличивает потребляемый ток, в результате возможно повреждение электромотора и программатора. Подобные проблемы вызывают некорректную работу компонентов турбины и проявляются в виде ошибок, рывков при движении и перехода двигателя в аварийный режим.
Чаще всего при возникновении подобных проблем турбокомпрессор заменяется в сборе. А это недешевое удовольствие. К тому же автомобиль надолго «зависает» в сервисе, что накладно как для клиента, так и для СТО — ведь за это время можно было бы обслужить несколько других автомобилей.
Решение здесь — замена актуатора, что гораздо менее затратно для автовладельца, чем покупка нового турбокомпрессора в сборе. А с точки зрения СТО, замена актуатора даёт возможность увеличить количество обслуживаемых автомобилей в единицу времени.
Можно ли починить изношенный актуатор? В интернете вы найдете множество примеров ремонта, в том числе, и тут, на DRIVE2. За примерами далеко ходить не надо: драйвовчане мучались с актуаторами тут, тут, еще тут, вот тут, здесь и с более профессиональным подходом — тут. Умельцы вскрывают корпус, меняют шестеренки на неоригинальные, пропаивают дорожки… К сожалению, чаще всего при таком ремонте без внимания остаются прочие компоненты этого сложного электромеханического устройства — прокладочные кольца, детали червячной и цилиндрической передачи, игольчатые подшипники и их уплотнения, упорные шайбы, выходной кривошип и шатун и так далее. Повторная калибровка актуатора также может не соответствовать заводской спецификации, что вызовет повышенный расход топлива и увеличение вредных выбросов. Таким образом, любой подобный ремонт будет давать лишь кратковременный эффект, который рано или поздно приведет к замене турбокомпрессора в сборе.
Вот почему оптимальный путь — замена актуатора турбины на новый, причём, учитывая высокую сложность и важность устройства, от крупного и известного производителя.
Производить замену актуатора рекомендуется после диагностики самой турбины на предмет различных дефектов.
Большое количество современных двигателей различных производителей уже на заводе комплектуется актуаторами Hella независимо от производителя самой турбины — а ими могут быть BorgWarner, Honeywell, MHI, IHI-CSI. Hella производит актуаторы различного типа уже с 1999 года и является лидирующим европейским поставщиком данной продукции. На настоящий момент выпущено свыше 10 миллионов актуаторов Hella. Теперь их можно купить у официальных дилеров Hella.
Среди распространенных в России серий турбомоторов, изначально комплектуемых актуаторами Hella, отметим следующие модификации:
— BMW: B47 TOP Long BG3.3 LP GTD2, N57 TüTL R2S, N47 TUE OL, B47OL D EU-VI, N47 D20 T1, N47 C16, N57 TU, N47C20 IHI;
— Nissan: X61B, YD25DDTi, X81C;
— Hyundai / KIA: R2.2L EU5, D4HB;
— Ford / PSA: Puma 2.2, LYNX C1;
— Audi: W36 EMC CyRc;
— MB: OM642.
То есть, если говорить о наиболее популярных моделях, это Peugeot Boxer, Citroёn Jumper, Ford Transit Custom, BMW 1, 3, 5 серии и X3, Nissan Navara (Frontier) и Pathfinder, Hyundai Santa Fe, Kia Sorento.
Для правильной идентификации актуатора с соответствующей вашему двигателю заводской калибровкой необходимо проверить маркировку (как показано у пользователя Yuriy39region ):
Надеемся, этот материал был для вас полезен. Наши технические специалисты с удовольствием ответят на все ваши вопросы в комментариях!
