5 советов по использованию анемометров
Содержание:
На сегодняшний день анемометры применяются в различных сферах: в метеорологии, в строительстве при создании вентиляционных шахт и воздуховодов, для проверки соблюдения санитарных норм в жилых и производственных помещениях и т.д. При этом анемометры бывают нескольких видов, у каждого из которых есть своя предпочтительная область применения.
Следует помнить, что очень важна точность показаний этого прибора. Например, при неверном использовании анемометра система вентиляции в жилом доме прошла проверку качества. Но в последствие оказалось, что в квартирах очень влажно. В результате ее реконструкция вылилась в большую сумму.
Чтобы избежать подобных ситуаций, нужно знать, как грамотно пользоваться анемометром. Казалось бы, что в этом сложного? Приставить к кондиционеру или вентиляционной трубе и посмотреть на результаты замера. Но, как показывает практика, тонкостей хватает и в этом деле.
Точный результат
Крыльчатый (мельничный) анемометр способен не только измерять скорость ветра, но и определять его направление. На конце прибора закреплены лопасти (наподобие вентилятора), которые вращаются вдоль направления воздушного потока. Такой вид рекомендуется использовать для определения средней скорости ветра в вентиляционных шахтах и трубах, при этом погрешность их может составлять до 0,05 м/с.
В основе принципа работы термоанемометров лежит зависимость между скоростью движения потока и теплопередачей вольфрамовой проволоки, расположенной в этом потоке и нагретой электрическим током. Характеристики воздуха (или другого газа) и влияют на количество тепла, передаваемого прибору. Особенность анемометров этого вида заключается в том, что они способны работать и в сильно разряженной среде.
В использовании термоанемометров тоже есть свои нюансы, которые следует учитывать. Так как основным рабочим элементом таких устройств является «обогреваемая струна», именно ее направляют к месту измерений: вентиляционной решетке, воздуховоду и т.д. Главное – не прилагать излишних усилий, не давить на трубку, иначе она просто сломается.
5 практических советов
Подведем итоги
Даже такой простой прибор, как анемометр, может значительно повлиять на результат работы целого штата специалистов. В проектировании, монтаже и ремонте вентиляционных и климатических систем не возникнет никаких неточностей только в том случае, если на этапе замеров все сделать правильно.
Если Вы еще не выбрали анемометр, подходящий для ваших задач, рекомендуем ознакомиться с ассортиментом нашего сайта. Чтобы узнать подобнее о какой-либо модели, посмотрите карточку товара или позвоните менеджеру по телефону, указанному на главной странице.
Анемометр: что это, виды, сферы использования
Во всех системах LI-COR Biotechnology (США), работающих на принципе детекции ИК-флуоресценции, для возбуждения флуоресцентного сигнала используются твердотельные лазерные диоды. Использование лазера позволило отказаться от сложной системы светофильтров, существенно повысить интенсивность сигнала, а также.
Газоанализатор — лабораторное оборудование, предназначенное для определения состава газовой смеси. Различает и качественное, и количественное соотношение газов в образце в зависимости от модели.
Что это такое?
Анемометр — устройство, которое фиксирует скорость движения ветра или другого газа. Применяется в метеорологии, в конструкторских работах для определения качества работы вентиляции, в спорте, на войне, в сельском хозяйстве. Некоторое модели могут дополнительно определять направление движения воздуха, его температуру, влажность, давление, что делает их совершенно незаменимым мультифункциональным прибором.
Современные анемометры представляют из себя высокотехнологичное цифровое устройство. Они просты в использовании, достаточно точны и удобны.
Основные виды
Первый анемометр, описанный в 1450 году, представлял из себя колеблющуюся от порывов ветра деревянную доску. Современные приборы гораздо точнее и проще в использовании.
Наиболее популярными разновидностями считаются:
Наиболее распространены сейчас многофункциональные устройства, представляющие из себя практически метеостанцию в миниатюре.
Сфера использования
Основная сфера применения этого прибора — метеорология, для определения силы ветра и его направления. Его можно встретить на аэропортах и аэродромах, от совсем небольших до крупных международных. Также его используют на промышленных предприятиях и в офисах, чтобы определять, нормально ли работают вытяжка, кондиционер, вентиляция.
Спросом анемометры пользуются и в спортивной сфере, особенно в спортивной стрельбе из пистолетов и лука. Снайперы используют приборы для корректировки курса.
Они имеются в арсенале поклонников парусного спорта, полётов на дельтапланах и парапланах, имеются в кабинах башенных кранов. В сельском хозяйстве анемометры используют перед опрыскиванием полей, чтобы учесть направление воздушных потоков и опылить нужные места.
Что такое анемометр?
Представителем метеорологической аппаратуры, которым измеряют скорость перемещения воздушных масс, является анемометр. С его помощью контролируют параметры производственных помещений, где от скорости передвижения воздушных потоков зависит работа систем кондиционирования. С греческого языка это название переводится как «измерение ветра». Авторство изобретения 1667 года принадлежит выдающемуся деятелю науки Роберту Гуку.
Что измеряет анемометр?
Данное измерительное оборудование решает задачи по определению:
У термоанемометров наряду с перечисленными функциями есть возможность измерения степени нагрева воздуха.
В подавляющем большинстве случаев измерители расхода воздуха применяют в своей работе метрологи в условиях станций либо производств с мощными системами кондиционирования. Однако аппарат может стать помощником там, где нужно определить, насколько быстро движутся воздушные массы.
Специалисты в области метрологии используют данный прибор с целью измерения стремительности порывов ветра. Такой аппаратурой оснащены аэропорты и аэродромы, что позволяет оценивать результативность функционирования вентиляционных систем, а также современного промышленного оборудования.
Кроме того, устройство применяют:
Какие бывают анемометры?
В зависимости от механизма действия аппарататы относят к классу:
Разница данных приборов состоит в технологии измерения скорости воздушных потоков.
Существует еще одна классификация, по которой анемометры подразделяются на 2 вида:
Данной измерительной техникой фиксируются:
Как выбрать?
Выбирая прибор, необходимо четко понимать, для каких целей он нужен. Отталкиваясь от этого, следует уточнить ключевые технические характеристики разных вариантов, сравнить набор функций дорогостоящих и бюджетных моделей. Эту информацию можно найти в руководствах по эксплуатации.
В данном случае рекомендовано обратить внимание на такие основные параметры:
Ознакомившись с этим параметрами, стоит изучить дополнительный функционал.
На странице каталога компании «ЭКО-ИНТЕХ» вы найдете современные измерители расхода воздуха, скорости и направления ветра, потоков газа, отличающиеся высокой точностью и простотой применения.
Рекомендуем обратить внимание на следующие модели анемометров:
Что такое анемометр и что им измеряют?
Метеорологический прибор для измерения скорости прохождения воздушных масс – анемометр – необходимая вещь для производственных помещений, в которых скорость потоков воздуха активно влияет на систему кондиционирования.
С его помощью можно измерять:
Несмотря на то, что зачастую прибор используется на метеорологических станциях или в условиях производства с мощной системой кондиционирования, он пригодится везде, где необходимо измерить скорость потока ветра.
Важно купить анемометр во время проведения ремонта в помещении, при замене окон для точного вычисления наличия либо отсутствия сквозняка.
Кроме того, это устройство предназначено для:
Данная портативная метеостанция современная по типу индикации бывает цифровой и электронной. Электронная или аналоговая конструкционно отличается отдельным выносным измерителем от 1 и до 12 уровней по вертикальной шкале. Например, модель FLUS ET-950.
Цифровые более компактные и портативные устройства, у которых измерительная часть с лопастями либо скрыта в корпусе, либо является его передней частью. измерения проводятся автоматически и выдаются на цифровую панель, т.е. дисплей. К числу таковых относятся, Wintact WT87A, Benetech GM8903 и др.
Конструктивно устройство представлено тремя видами:
Более современные модели считывает информацию о состоянии климата как в интерьере, так и на улице при помощи телескопического, ультразвукового датчика. Качественные и надежные анемометры способны анализировать сразу несколько показателей:
Кстати, интересно, что в основе принципа работы устройства без крыльчатки лежит фактически акустический метод исследования скорости потоков. Т.е. прибор считывает скорость звука, а после трансформирует его в электронно-цифровой блок.
Существуют и еще более узкоспециализированные по устройству и принципу действия разновидности такого прибора – это пневмоанемометры или по-другому тепловые анемометры, а также динамические или анемографы.
По сфере применения стоит отметить, что изначально анемометры устанавливались на узкоспециализированных объектах:
Сегодня ими активно пользуются в самых различных и порой неожиданных местах. Например, во время рыбалки, охоты, для прицеливания стрелков, лучников и даже биатлонистов. Крайне важным он является для машинистов высотных кранов, где от порывов ветра зависит безопасная эксплуатация подъемника. Анемометр устанавливают на башне крана, вынося показатели на панель, чтобы во время скачка воздушного потока машинист не нагружал стрелку. От этого зависит не только его жизнь, но и сотен, а то и тысяч тех, кто внизу, на земле.
Если вам необходимо удостовериться, что газовый котел не пропускает, в вентиляции или дымоходе хорошие показатели тяги, в система кондиционирования воздуха в производственном или жилом помещении не пересушивает слишком воздух, оставляя его в пригодных пределах влажности, а кроме того температуры, то для этого просто необходимо приобрести анемометры.
Устройство и принцип действия анемометров
Чашечные анемометры появились на свет в далеком 1846 году благодаря разработкам и схемам изобретателя Джона Робинсона, который и запатентовал данные устройства еще в позапрошлом веке. Он выглядит как механический прибор с тремя или четырьмя лопастями-полусферами, через которые проходит ветер или потоки воздуха в закрытых пространствах. В него сходит также:
Воздух влияет на сферы, раскручивая их. По числу оборотов на счетчике или другой шкале измерений отображается скорость прохождения воздушных масс или газов, а также порою жидкостей. Полученный результат необходимо также разделить на приборный коэффициент. В нем показатели получают путем подсчета расстояния, пройденного по оси и делят его на время, которое необходимо замерять параллельно.

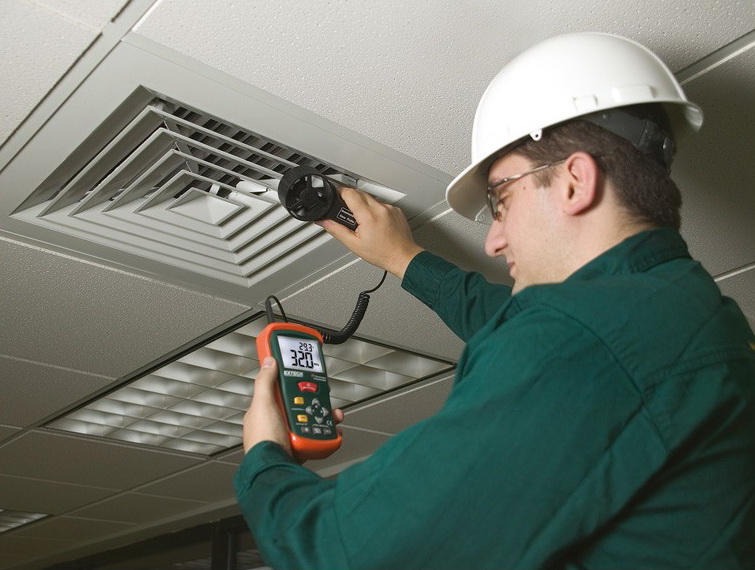

Крыльчатые анемометры – незаменимый атрибут для измерения скорости продвижения воздушных масс в вентиляционных системах на промышленных объектах, поскольку кроме скорости прохождения ветра, газа и сквозняка они также могут определять и их точное направление. А значит отдельный флюгерный определитель таким устройствам не требуется. Самый распространенный вариант такого устройства.
Изготавливается в условиях завода с метрологической точностью для использования в двух климатических зонах, где влажность воздуха и его скорость продвижения различны и по-разному влияют на чувствительность прибора. Поэтому и представлены обычно:
В крыльчатых приемник ветра – это сама крыльчатка, расположенная на трубчатой оси с втулками из подшипников. Один из них вращается по оси, другой – закреплен. Вращение задается и передается так называемым червяком, который работает по принципу редуктора счетного механизма зубчатого типа.
В современных моделях, даже карманного типа, лопасти изготовлены из прочного пластика, что позволяет использовать такой прибор повсеместно. Благодаря форме лопастей и возможности балансировать, крыльчатка может определять и направление ветра, т.е. куда поток воздуха попадает больше всего.
Часто ныне оснащаются массой полезных дополнительный функций, в числе которых определение влажности, температуры, расхода воздуха для систем кондиционирования и кислородного обеспечения, давления и прочее.
Ультразвуковые анемометры имеют совершенно иной принцип действия, в отличие от своих «собратьев» чашечного и крыльчатого: они вычисляют скорость звука, с которой поток воздуха минует его датчик. Также его называют термоанемометром, поскольку он автоматически может измерять такой показатель климата как температура окружающей среды благодаря встроенному акустическому термодатчику.
Двухмерные – показывает измерение скорости прохождения ветра ультразвуковым методом только в горизонтальной плоскости, т.е. определяет две меры: скорость и направление. Трехмерные, помимо данных категорий, способны вычислить также и время прохождения ветрового импульса.
Термические анемометры, кроме этого перечня, фиксируют также температуру воздуха с максимальной погрешностью до десятых градуса.
Пневмоанемометры или тепловые используются зачастую в лабораторных условиях, особенно для вычисления в светотехнике. Поскольку измеряют температуру нагрева пластины или вольфрамовой нити накаливания в открытых условиях, т.е. без стеклянной колбы. Представьте: на разогретую нить или пластину попадает поток ветра, который естественным образом ее охлаждает. Поскольку делает он это неравномерно, то по разности температур на разных ее участках и можно определить скорость прохождения ветра.
Динамометрические анемометры – по сути отдельный прибор для автоматической фиксации и записи показателей ветра. Часто можно встретить в пунктах по замеру состояния загрязненности окружающего воздуха, которые установлены в крупных городах неподалеку перекрестков и магистралей. Это часть экологической программы. Кроме того, при их помощи благодаря наочной диаграмме силы ветра на графике, часто выбирают место для будущей установки генератора электрики от энергии ветра.
Как пользоваться анемометром
Чтобы правильно и точно измерить скорость ветра и его направление мельничным анемометром, необходимо разместить крыльчатку по потоку ветра, чтобы воздух охватывал весь объем лопастей. Иначе прибор учтет не всю силу потока. Далее требуется выждать несколько секунд, до сигнала, которым прибор оповестит о завершении считывания измерений. Для этого ему требуется некоторое время.
Термоанемометры крайне чувствительны, однако и крайне непрактичны – не прижимайте пластину измерений, не роняйте, не давите – она изогнется или и вовсе выйдет из пригодности, и сломается.
Если измерять дымоходы, вентиляторы с большим количеством пыли в шахте и прочие подобные условия, то лопасти прибора следует каждый раз прочищать, иначе не добиться правильного результата.
Нельзя оставлять устройство под прямыми солнечными лучами – это влияет на чувствительность при считывании данных. А кабель измерительного блока можно подключать к нему только после полного отключения устройства – иначе он просто перегорит или произойдет короткое замыкание.
Сравнительные характеристики анемометров
Ручной вариант чашечного анемометра крайне неудобен в использовании ныне. Тем более, он имеет ряд недостатков, среди которых стоит отметить такие основные как:
Электронная версия – лучше, однако ею можно определить только несколько основных параметров. Хотя данный прибор, довольно надежен.
Пневноанемометр имеет высокую точность исследования и не является инерционным. Однако он совершенно не подходит для постоянного использования, особенно в быту, поскольку крайне ненадежной конструкции и для точного вычисления его требуется постоянно калибровать.
К плюсам тепловых анемометров стоит отнести их возможность использования в пространствах с сильно разреженным воздухом. А в целом, рекомендуем выбрать небольшую и портативную модель из числа крыльчатых или ультразвуковых.
Первые – широко распространены, практичны, с минимальной погрешность до 0,05 м/сек, довольно бюджетны. Ультразвуковые – крайне точны, не требуют задействования пластины, поэтому могут измерять даже в самых небольших продувках без специального выносного устройства, не требуют замирания на несколько секунд для определения точного результата. Однако такие модели уже среднего и высокого ценового сегмента.
Как выбрать анемометр
Чтобы выбрать прибор с минимальными необходимыми требованиями к измерениям, стоит обратить внимание на:
Наиболее простым и разумным способом приобрести анемометр с гарантией качества и по ценам производителя – это оформить ее заказ и доставку на дом при помощи надежного и опытного онлайн-маркета, который реализует только качественную и сертифицированную продукцию в широком ассортименте от лучших мировых производителей. В Украине таковым считается сайт компании Electronoff, который не первый год успешно функционирует на рынке, напрямую сотрудничает с заводами-производителями и имеет фирменные склады-магазины в крупных городах страны.
Все виды анемометров с подробным описанием
Анемометры измеряют скорость ветра и газов в различных системах, таких как вентиляционные шахты. Они используются метеорологами для прогнозирования погоды и определённых климатических явлений. Изготавливается несколько типов таких аппаратов, которые классифицируют по нескольким признакам.
Виды анемометров
Выделяют несколько типов приборов, классифицируемых в зависимости от способа работы:
Применение каждого конкретного типа приборов осуществляется в определённых условиях среды.
Чашечные анемометры
Чашечные приборы конструктивно состоят из чашек, совмещённых с ротором, совершающим вращательные движения в вертикальной плоскости, причём его скорость непосредственно взаимосвязана с воздушными массами. Ротор соединяется с тахогенератором, напряжение от которого передаётся на вольтметр или тахометр. Благодаря этому можно моментально вычислить скорость ветра. Чашечные анемометры используется метеорологами и крановщиками для определения опасной для работы скорости ветра.
Крыльчатые анемометры
Крыльчатые приборы оснащаются небольшим ветровым колесом, называемым крыльчаткой, которая ограждается ограничительным кольцом, предотвращающим поломки. Крыльчатка вращается, благодаря системе, состоящей из зубчатых колёс. Ручные приборы нужны для расчёта скорости движения в системах зданий.
Тепловые анемометры
Термические анемометры измеряют тепловые потери подвергшегося нагреванию тела, что происходит при наращивании скорости холодных газов, которые его обдувают. Происходит измерение числа Нуссельта. Конструкция прибора включает стальную тонкую проволоку в виде нити накаливания, которая прогревается электротоком выше температуры окружающей среды.
Внимание! Обязательно производителями используется металлическая проволока, у которой температурный коэффициент положительный. Обычно это серебряное, платиновое, вольфрамовое изделие, также применяется нихром.
Нить обладает определённым сопротивлением, которое изменяется при повышении или понижении температуры, зависящей от скорости, влажности и плотности воздуха. Температурный датчик включён в электрическую схему по одной из нескольких схем, в зависимости, от использования которых различают анемометры со стабилизацией напряжения или без него.
Термические анемометры характеризуются определёнными недостатками:
Ультразвуковые приборы
Ультразвуковые трёхмерные аппараты определяют скорость звука, подлежащую изменению при смене направления ветра. Установление скорости звука, осуществляется по времени прохождения импульсов ультразвука между определённым расстоянием от считывающего устройства до излучателя. После этого полученные времена пересчитывают в несколько компонент скорости движения, которых может быть три или две. Ультразвуковые приборы оснащаются термометрами, так как звук изменяется при температурных колебаниях, может замедляться или ускоряться.
Электронные модели обладают несколькими удобными опциями:
Ультразвуковые аппараты широко применяются в народном хозяйстве и быту и характеризуются долговечностью, механической прочностью и расширенной функциональностью, упрощающей работу оператора. Применение ультразвука существенно повышает точность измерений при соблюдении всех правил измерений. Допущение ошибок приводит к увеличению погрешности и предоставлению неточных данных.
Выбор анемометра зависит от области эксплуатации прибора и его функциональности. Точность измерений позволяет в режиме реального времени получать актуальную информацию с минимальной погрешностью. Оборудование активно применяется в разных областях народного хозяйства.
