Замена подшипников (тюнинг) рулевой колонки ВАЗ-2107 на шариковые — убираем люфт руля
Сегодня займемся заменой подшипников рулевого вала ВАЗ-2107 на шариковые (точнее, один из них), так как из-за конструктивных особенностей заводских игольчатых руль имеет ощутимый радиальный люфт.
Устанавливаем рулевое колесо в положение, соответствующее прямолинейному движению автомобиля. Откручиваем 5 винтов крепления и снимаем пластиковый кожух рулевой колонки.
Поддеваем и снимаем декоративную накладку на выключателе звукового сигнала, наносим метки на рулевой вал и ступицу рулевого колеса, фиксируя их взаимное расположение. Откручиваем, но не снимаем гайку крепления, резкими ударами двумя руками снизу по ободу колеса срываем его со шлицов вала, откручиваем гайку и снимаем колесо.
Ослабляем хомут крепления и снимаем подрулевой переключатель.
Наносим метки взаимного расположения промежуточного и верхнего валов, откручиваем и снимаем болт крепления верхнего вала к карданному шарниру.
Откручиваем две гайки крепления кронштейна, а с помощью зубила два спецболта с круглыми головками. Снимаем кронштейн, вынув вал из шлицевого соединения.

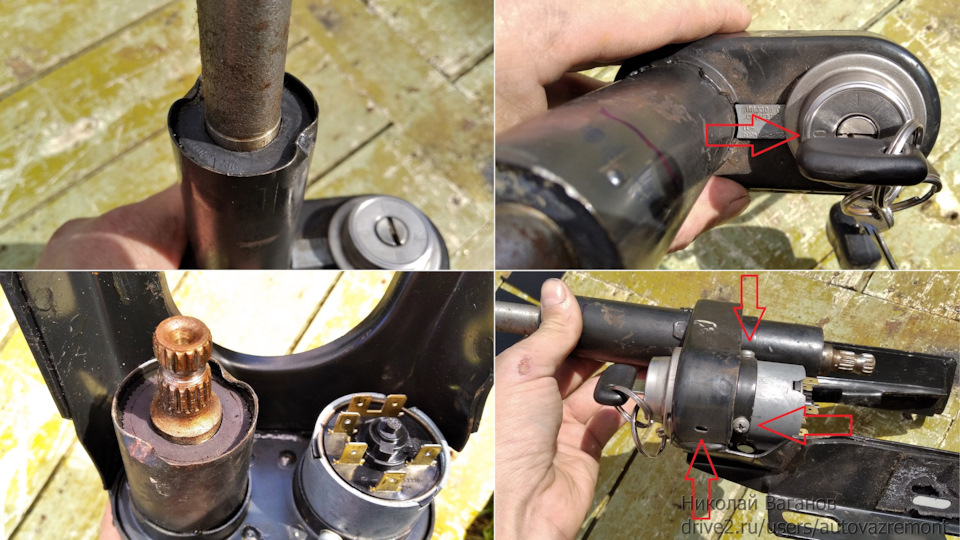

Вставляем ключ в замок зажигания, поворачиваем его в положение «0», выкручиваем два винта крепления, нажимаем на фиксатор и вынимаем замок из кронштейна.
Распрамляем загнутые края трубы через проставку или долото, чтобы не повредить щлицы, выбиваем рулевой вал вместе с подшипниками сверху вниз. Очищаем вал от старой смазки.
Заменять будем верхний подшипник, его внутренний диаметр совпадает с родным — 20 мм, однако, его наружний диаметр на 0,5 мм больше посадочного диаметра трубы.
Поэтому, с помощью «болгарки» или наждачного круга стачиваем наружнюю обойму подшипника до диаметра 36,5 мм.
Проверяем наличие смазки и с помощью подходящей оправки запрессовываем подшипник на 2-3 мм ниже границы рабочей поверхности вала (для этого хорошо подойдет трубчатый свечной ключ). Затем, подходящей оправкой под наружнюю обойму запрессовываем подшипник с валом в трубу на 2-3 мм в глубину и керним его, подогнув края.
Устанавливаем второй подшипник с другой стороны, запрессовав по отбортовку в трубе и аналогично загнув края для фиксации от выпадания.
Устанавливаем кронштейн в порядке, обратном снятию и проверяем люфт и легкость вращения рулевого колеса.
Регулировка люфта рулевого колеса на ВАЗ 2101-ВАЗ 2107
Добро пожаловать!
Люфт рулевого колеса – это довольная частая проблема практически всех автомобилей в особенности автомобилей «Классического» семейства. Люфт может возникать по разным причинам, начиная от банального наезда на кочку и заканчивая неисправностью в системе самого рулевого управления, поэтому чтобы убрать люфт вам придётся приложить усилия которые в будущём вы оцените.
Примечание!
Для регулировки люфта вам нужно будет запастись: Отвёрткой и к тому же гаечным ключом на «17»!
Краткое содержание:
Из-за чего может возникнуть люфт?
На самом деле он возникает по разным причинам, часть из них описывалась выше. Но при возникновении люфта, в этом может быть виновато: Ослабленное или сильно изношенное крепление рулевого механизма, а так же маятникового рычага и самих рулевых тяг.
Примечание!
Прежде чем грешить на все эти предметы рулевого механизма, сперва рекомендуется проверить и по возможности исправить увеличившейся зазор который может быть найден в зацепление ролика с червяком рулевого механизма – этой регулировкой мы и займёмся!
Как отрегулировать люфт, он же свободный ход у руля на ВАЗ 2101-ВАЗ 2107?
Примечание!
Работу лучше делать с помощником, так как это намного проще и удобней!
1) В начале снимите защитный колпачок, который закрывает регулировочный винт колонки.
2) Затем ослабьте гайку регулировочного винта (Указана красной стрелкой) при помощи гаечного ключа «на 17». Гайку нужно ослабить до того, чтобы можно было поднять располагающуюся под этой гайкой шайбу (Указана синей стрелкой).
Следом когда гайку будет ослаблена, попросите вашего помощника сесть за руль в вашу машину и резко несколько раз поворачивая рулевое колесо в разные стороны, вы в это время отвёрткой вверните регулировочный винт который указан зелёной стрелкой.
Примечание!
Делайте это до того, пока люфт у руля не станет в пределах нормы. А так же не затягивайте больно сильно регулировочный винт, а иначе из-за этого руль может начать очень тяжело крутиться!
3) Далее полностью закрутите гайку регулировочного винта которая указана красной стрелкой, а во время заворачивания при помощи отвёртки удерживайте сам винт от его проворачивания.
Примечание!
После проделанных операций, проверьте свободный ход рулевого колеса в том случае если руль крутиться тяжело, тогда чуть ослабьте регулировочный винт ослабив для этого гайку. В том случае если после завершения работ люфт руля остался прежним или же сдвинулся но не значительно, и если поворачивание руля это сопровождается скрипом и щелчками, то в таком случае отремонтируйте в автомастерской или же замените рулевой механизм на новый!
Рулевой механизм вещь очень тонкая и поэтому не рекомендуется её чинить самостоятельно, потому что при неверной сборки механизм может заклинить на дороге в связи с чем машина перестанет откликаться на движения руля!
Если вы не знаете как проверить люфт рулевого колеса, то в таком случае прочтите статью под названием: «Проверка свободного хода у руля на ВАЗ»!
Вопрос?
А как вы регулируете свободный ход у рулевого колеса? (Ответ пишите в комментариях)
Дополнительный видео-ролик:
Более подробную регулировку свободного хода руля, вы сможете понаблюдать в видео-ролике который расположен чуть ниже:
Укрепляем руль
С недавних пор начал замечать что руль начал болтаться если его подёргать вверх-вниз. Поначалу подозрение пало на ослабшую гайку крепления руля или разбитые крестовины рулевого вала. Ан нет, там всё в ажуре. Потом, почитав драйв, решил проверить так называемый бинокль — кронштейн рулевого вала, очень часто он оказывается с трещиной, что и является причиной болтания руля. Но бинокль оказался целым, но виновник был найден — пресс-гайки крепления бинокля. По идее они отвечают за складывание рулевой колонки при (Упаси Бог) дтп. В моём случае они просто ослабли. Срубать их, расковыряв половину рулевой колонки, не было ни времени, ни желания. Пошел простым путём — просверлил пару отверстий и вогнал параллельно пресс-гайкам еще по одному болту с широкими шайбами.
Эффект достигнут — руль теперь не болтается вверх-вниз, ну а безопасность… наши вазики ей и так не особо отличаются.

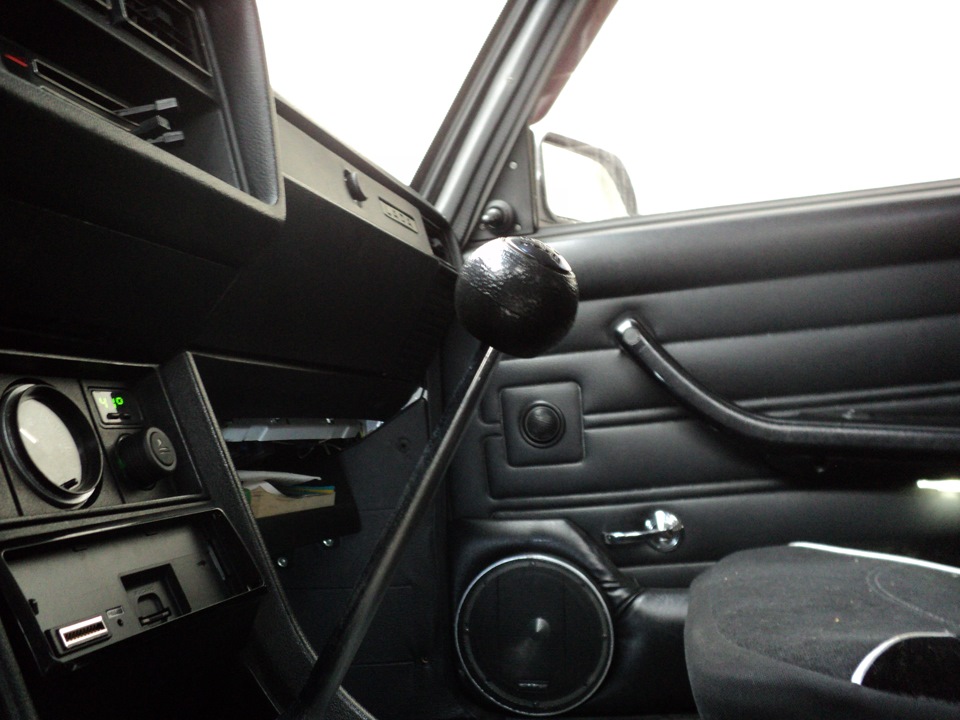

Ну и в ознаменование удачно проведённой работы порадовал себя ништяком — новая ручка на кпп. Стоковый шарик на 5-ступую кпп.

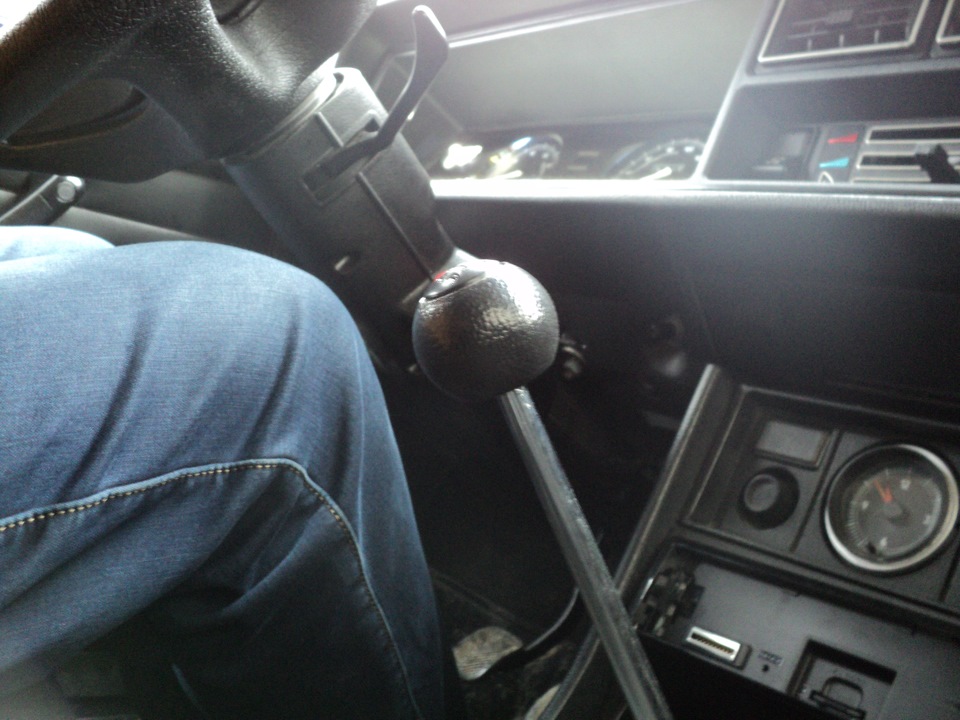

Нравятся мне шарики, с ними хромированный рычаг выглядит более нарядно.
За сим всем добра, мира, здоровья в каждый орган и деньгу в каждый карман, и… крепче за шоферку держитесь :))))
Трещины в рулевой колонке и замена подшипников руля на шариковые ВАЗ-2107
Всем привет! Недавно начал замечать, что руль как-то сильно начал болтаться вверх-вниз, хотя, болты крепления все затянуты. Подписчики подсказали, что могут быть проблемы в кронштейне (бинокле) из-за трещин, что при осмотре и подтвердилось, плюс, гулял немного вал в самих подшипниках.
Погуглив, узнал, что люфт в подшипниках — это хроническое из-за конструкции самих подшипников и люди ставят вместо них обычные шариковые, вот, решил себе тоже поставить и заранее приобрел один, а второй — уже обычный, как впоследствии оказалось, его можно было и не брать.

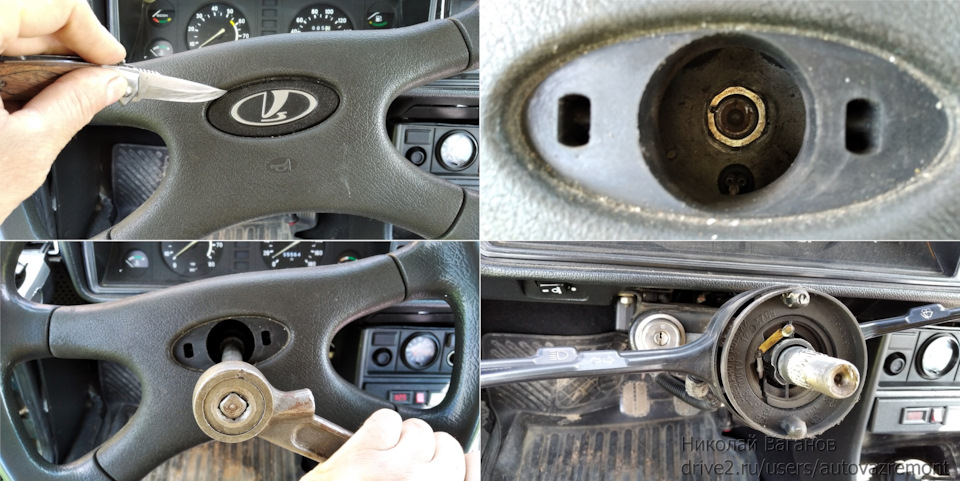

Итак, снимаем руль, заранее выставив его прямо и поставив метку относительно колонки, хотя, как потом прочитал, ее лучше ставить на торец вала где гайка, но перекинуть руль по шлицам — не проблема.

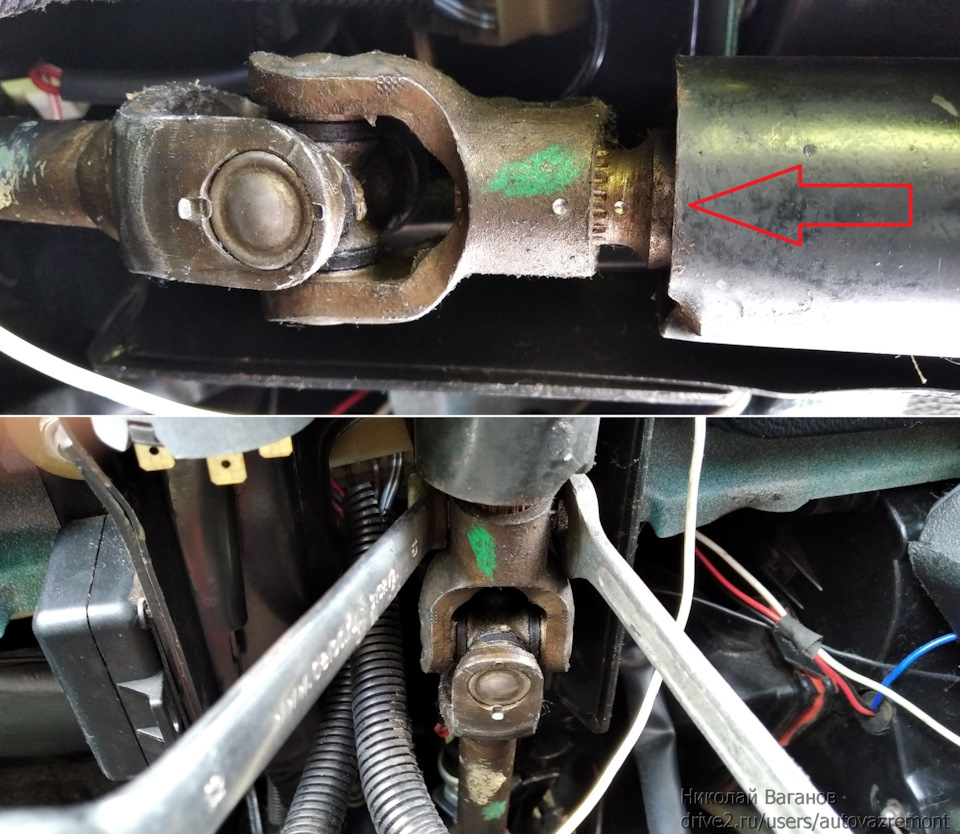

Затем снимаем болт с верхнего шлицевого соединения, предварительно тоже поставив метки керном на всякий случай.

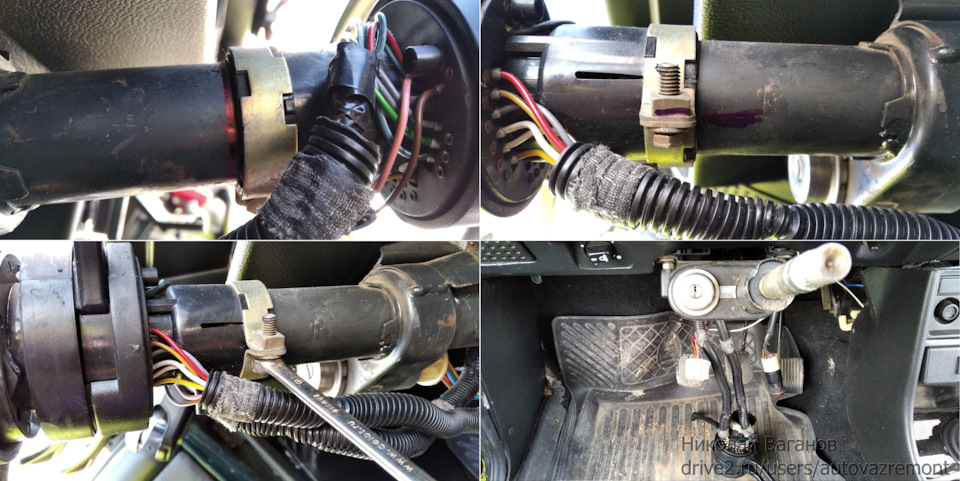

Далее, также поставил метки расположения подрулевого относительно трубы, хотя, впоследствии пришлось перенастраивать все равно, так что можно и не ставить в принципе.

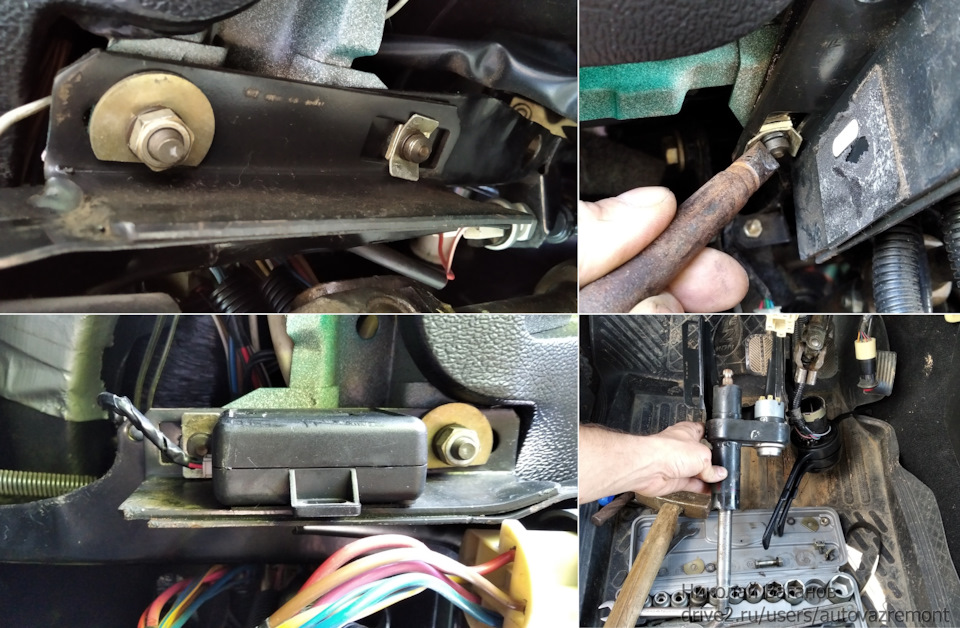

И затем откручиваем две гайки и два болта с круглыми шляпками, вторые пришлось «откручивать» зубилом и молотком.
Из шлицевого вал не захотел выходить, пришлось помочь отверткой, разогнув лапки. Снимаем замок, чтобы не мешался, на торцах трубы видны наши подшипники.

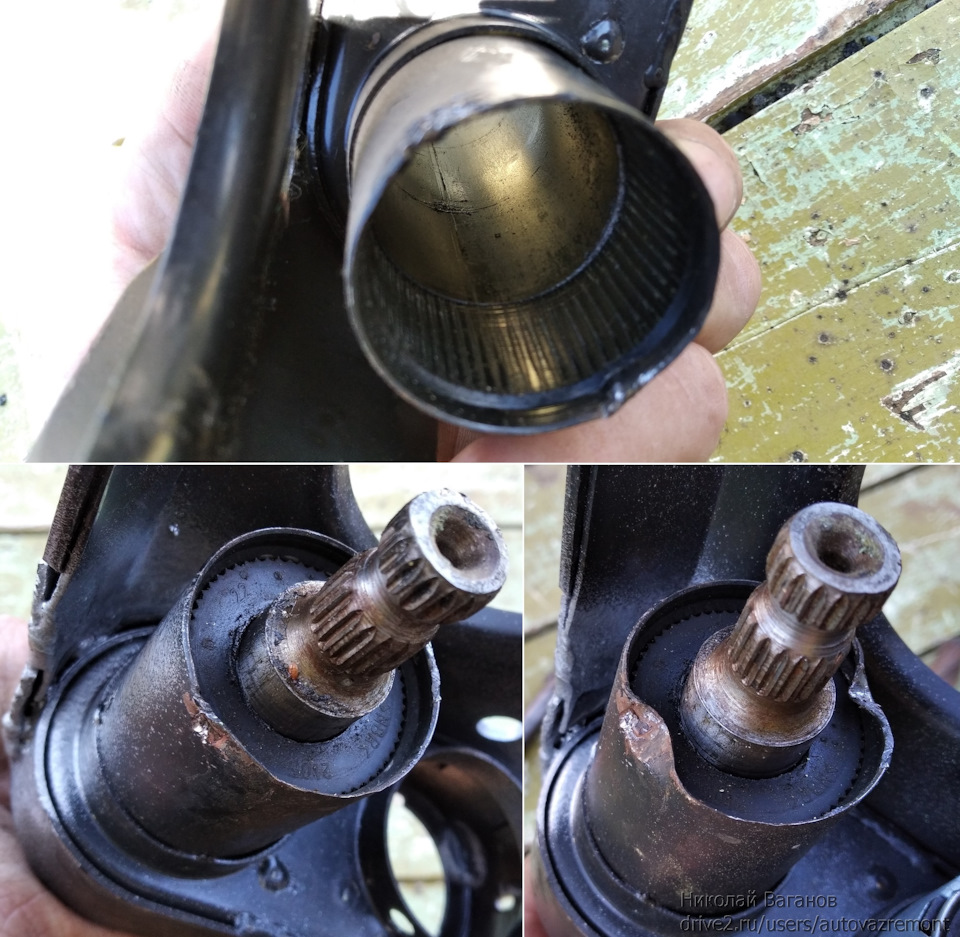

Разгибаем края, выбиваем подшипники сверху вниз, наоборот вроде мешает утолщение вала под блокировку.

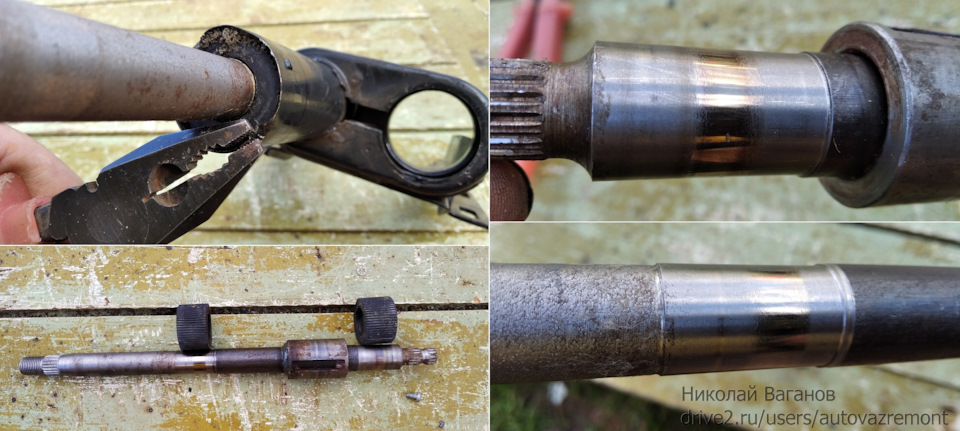

Рабочие места отшлифованы иголками до блеска, износа как такового и нет, даже ноготь не цепляется.

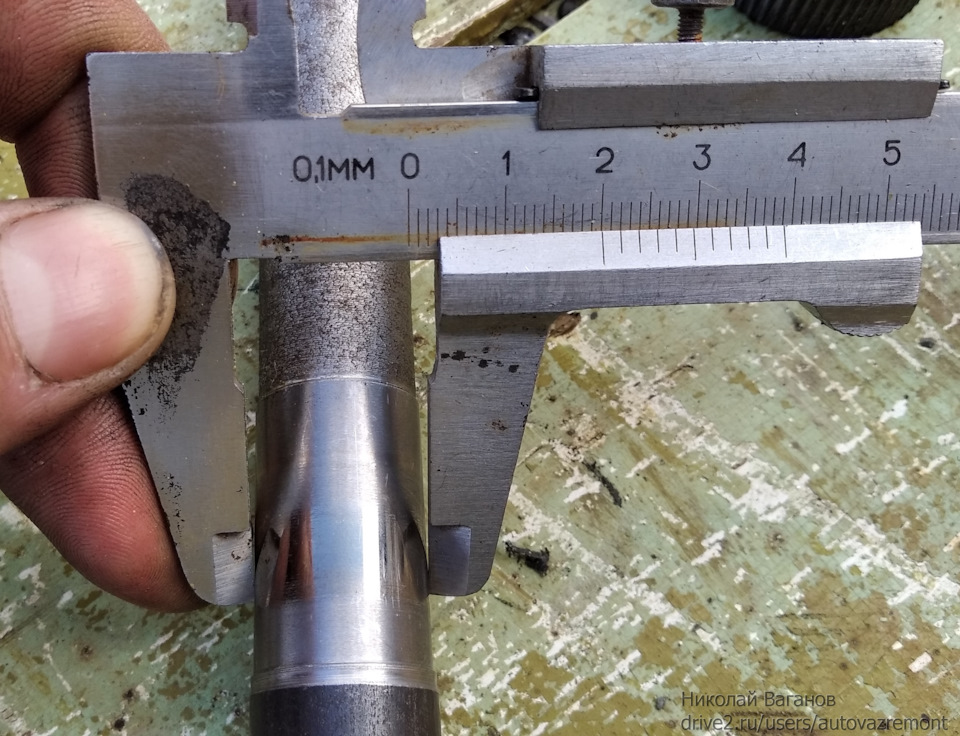

Диаметр вала 2 см, как и должен быть.

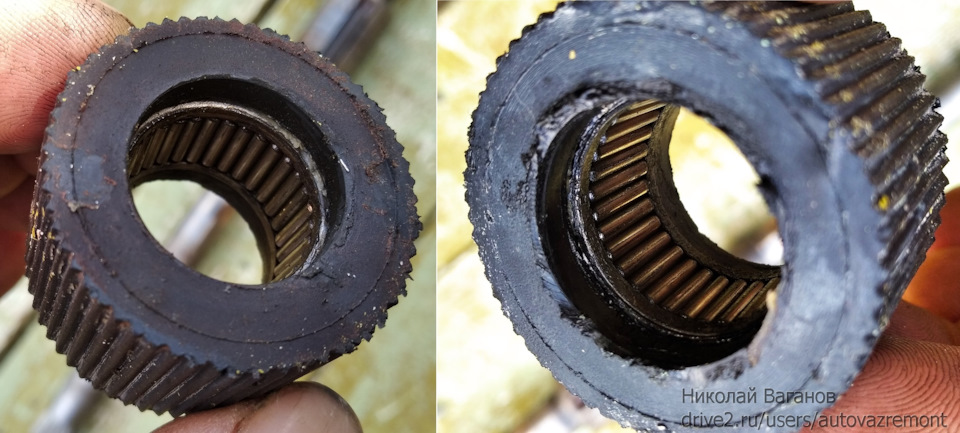

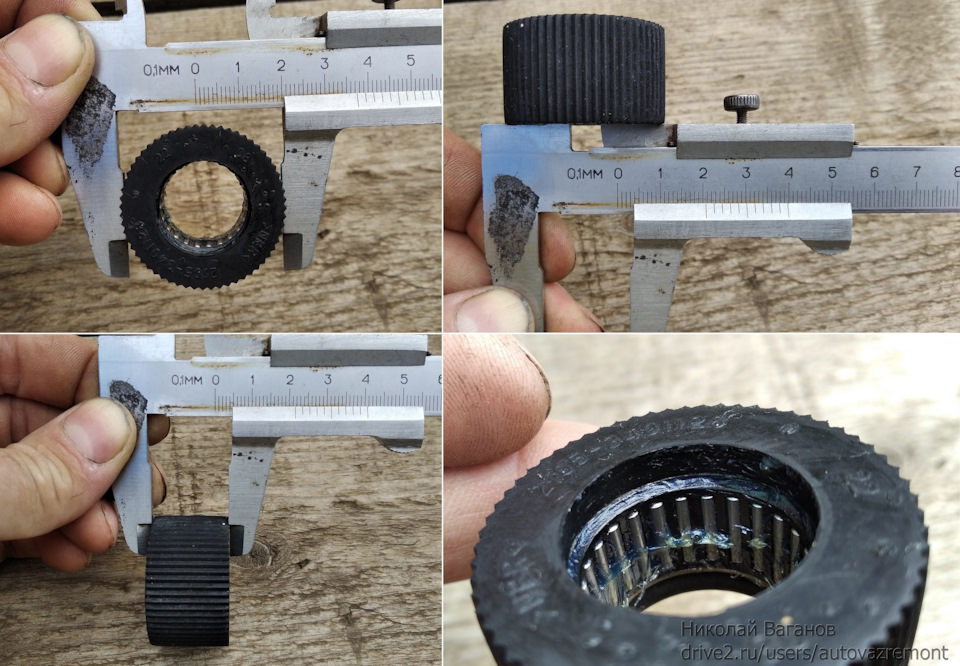

Смазка в подшипниках подвысохла, но еще имелась, иголки все целые и на вид какого-то износа не видно было, резина тоже целая.

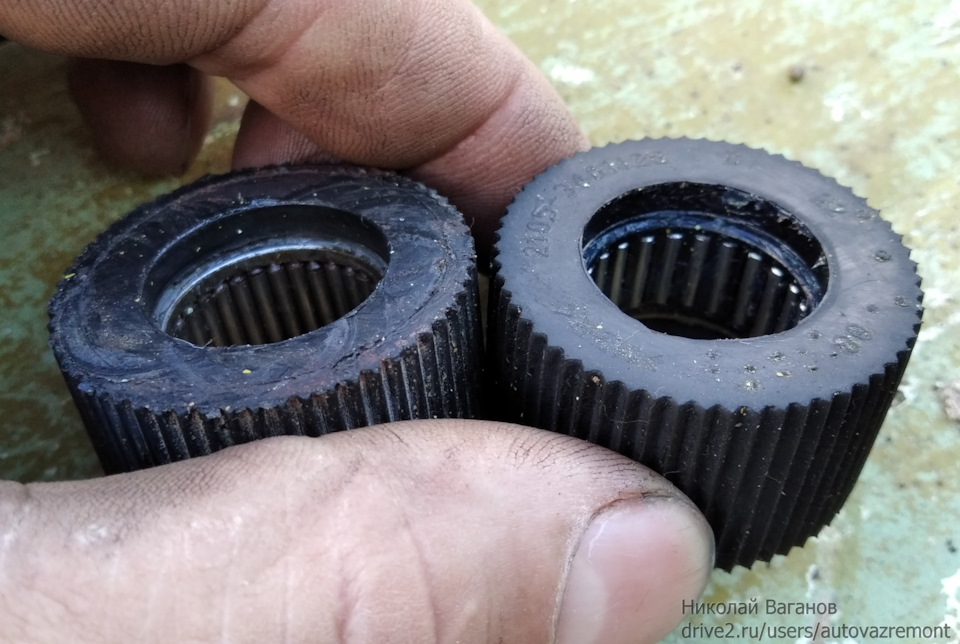

По сравнению с новым иголки на заводских стоят плотно и без сепаратора, а на новом их раза в полтора меньше и с сепаратором.

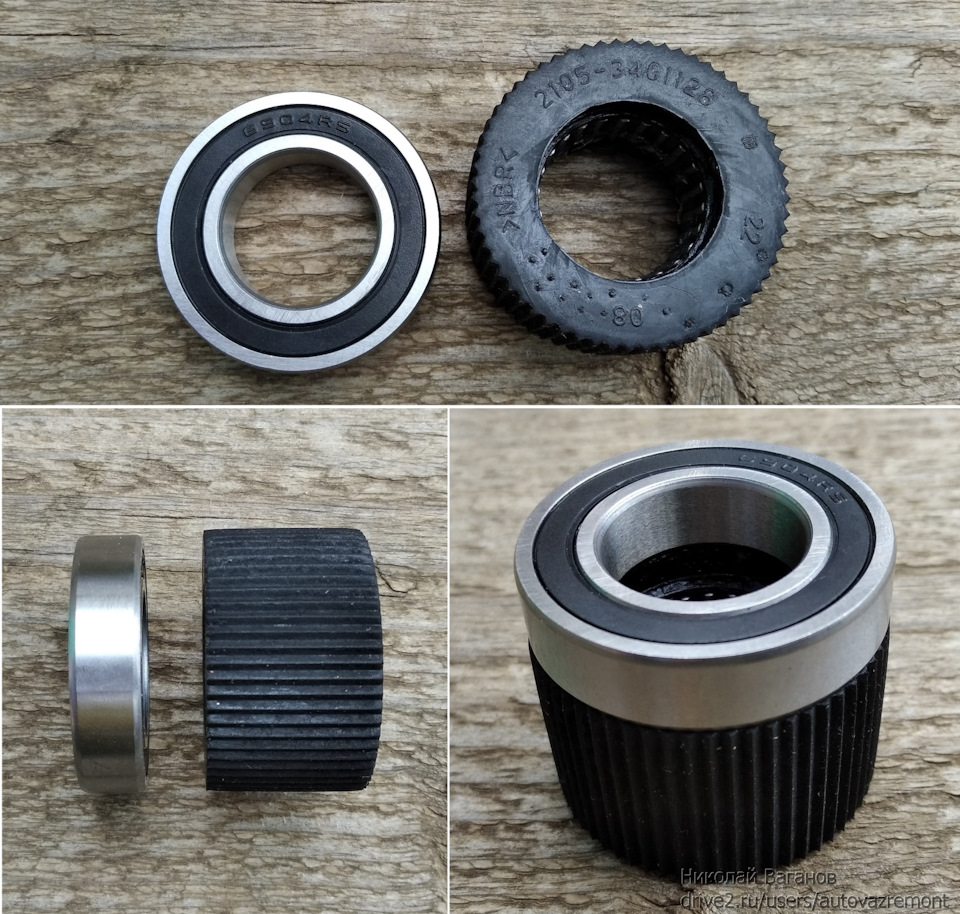

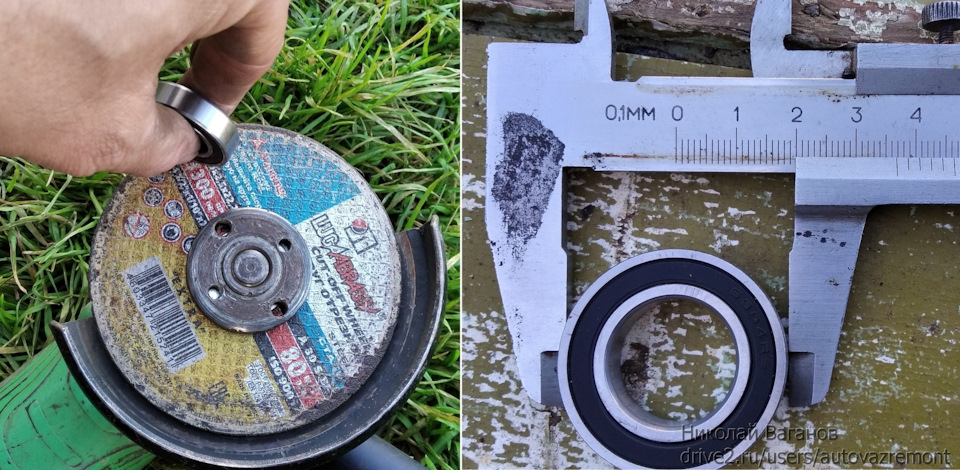

Шариковый подшипник по внутреннему диаметру совпадает, но по внешнему чуть большеват и в трубу не влезет.

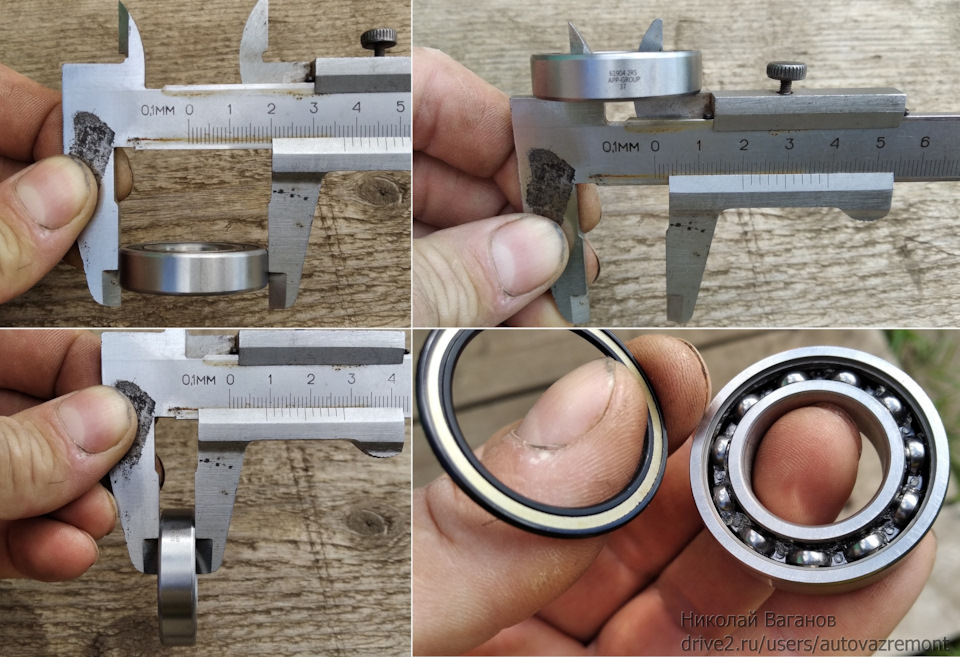

Внутренний диаметр трубы где-то 36.5 мм, а подшипника 37, поэтому с помощью болгарки или наждака снимаем эти 0,5 мм, поставив под углом 45 градусов к углу вращения диска и держа за внутреннюю обойму, чтобы вращался. Пришлось снимать в несколько приемов, так как подшипник грелся, в итоге снялось где-то 0,4 мм, решил ставить так.

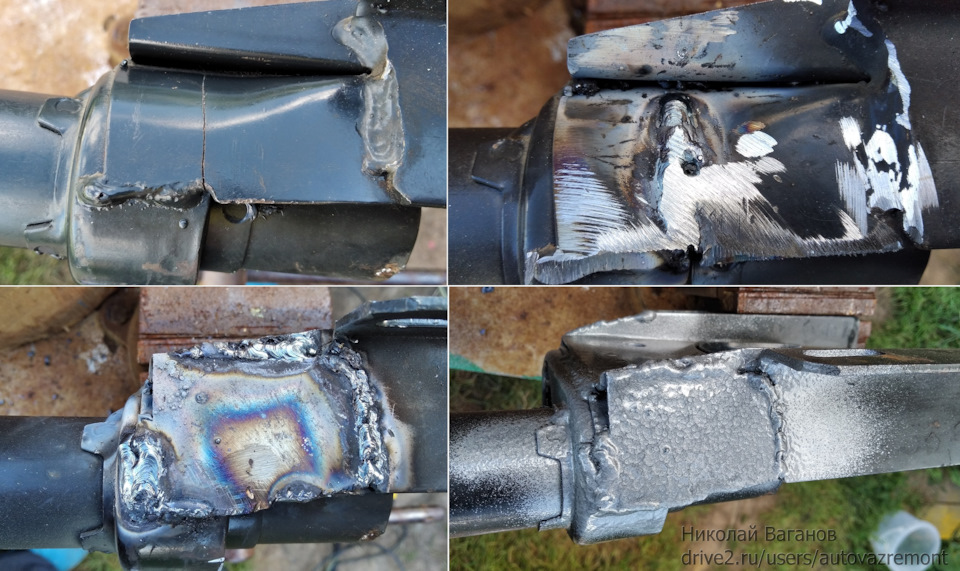

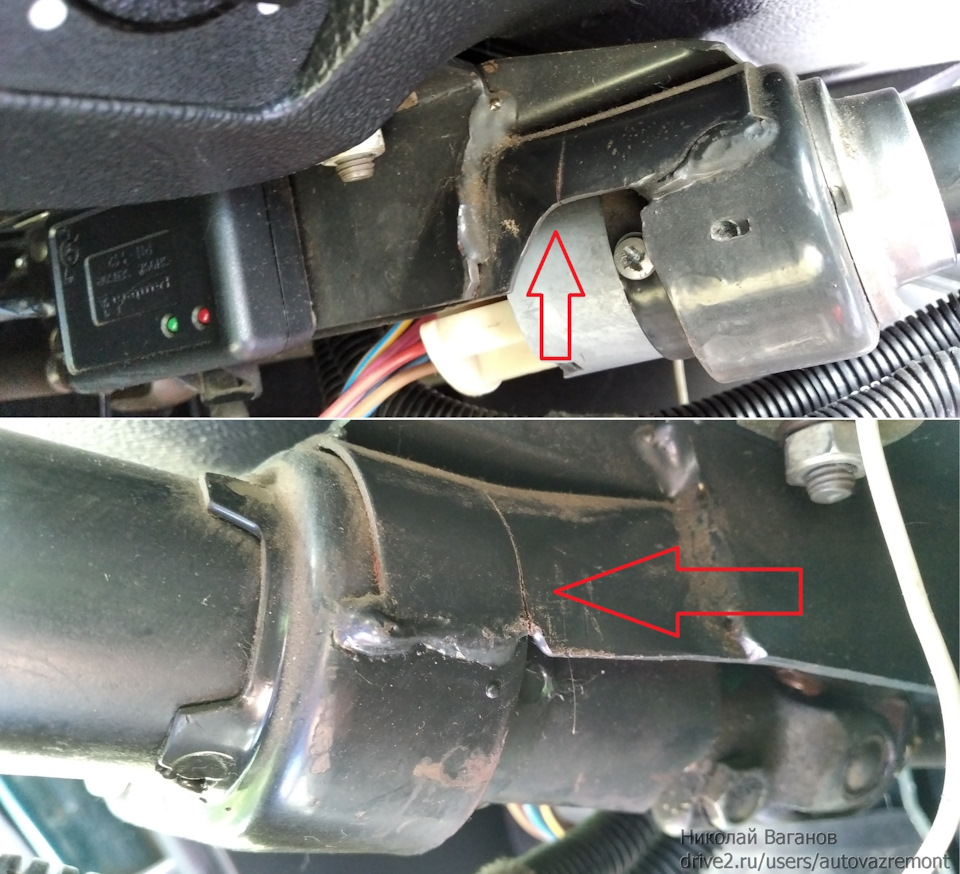

Но, сначала заварил трещины и для усиления сверху приварил пластины 2 мм толщиной, покрасил хаммеритом с теста антикоров — все равно под кожухом не видно.

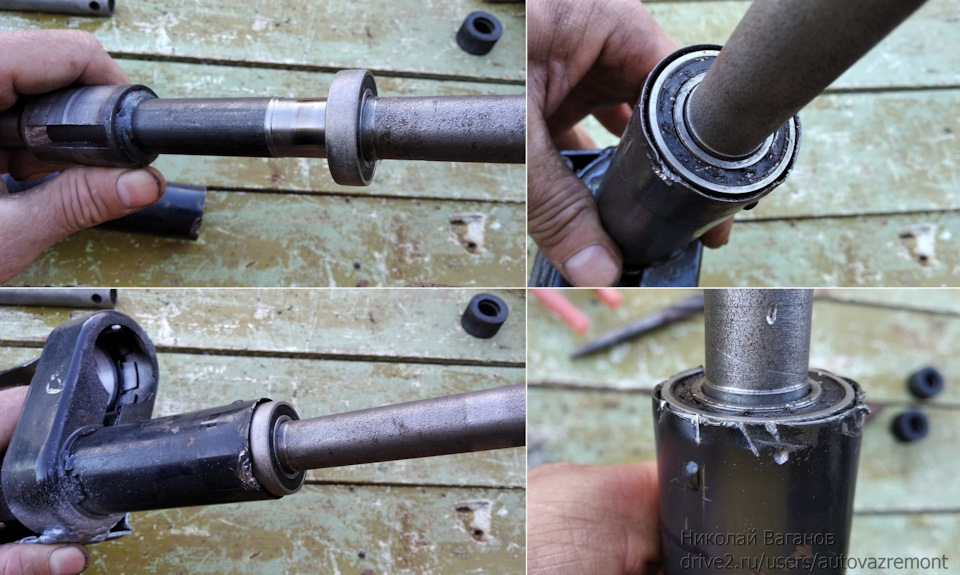

Подшипник решил ставить сверху, так как, естественно, люфт там будет наименьший, сначала забил на вал с помощью трубчатого свечного ключа опустив на 2-3 мм ниже грани отшлифовки, сел довольно легко. И уже потом забил в трубу колонки, подходящей по наружнему диаметру трубки не нашлось, пришлось забивать через сантехническую муфту (бочонок), зашло очень туго и покоцалась заглушка. Надо было снять болгаркой поболее, но решил оставить так, все равно никуда не денется, для подстаховки закернил края и пару точек поставил по бокам. Но в идеале на 2-3 мм его все же лучше утопить внутрь, так как вал своей отшлифованной кромкой должен стоять заподлицо с концом трубы, по крайней мере так было при снятии.
Затем с другой стороны забиваем второй, решил поставить новый, кстати, на валу он также болтается как и старые, видимо допуски слишком большие или так задумано проектировщиками, так что можно было оставить и старый. Перед установкой также досмазал литолом, забивается до отбортовки внутри трубы. Старые почистил и тоже смазал, может куда пригодятся.
Осталось собрать обратно по меткам.

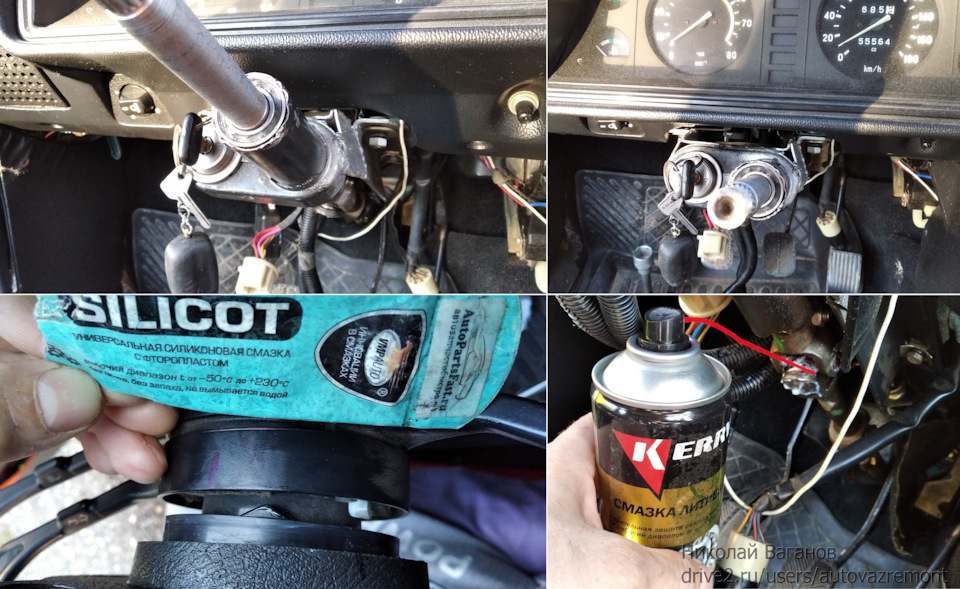

В итоге люфт, естественно, исчез полностью, руль вращается без проблем, также обильно смазал карданчики литиевой из балончика, думаю, под сальники что-то да попадет, ну, и при настройке подрулевого смазал рычажки-отщелкиватели силиконовой смазкой, а то громковато работают.
Болты с круглой головкой заменил на обычные, оставив те же шайбы.
Люфт пропал, но появился скрип, которого не было изначально, так и не могу понять откуда он исходит, может кто знает?
Устранить люфт рулевом управлении
Как убрать люфт руля на ВАЗ 2107? Когда нет сил больше терпеть
Многие водители задаются вопросом, как убрать люфт руля на ВАЗ 2107. Ведь такая напасть посещает этот автомобиль достаточно часто. Причин у такого поведения предостаточно. И как водится, практически всегда в люфте виноваты «ровные» отечественные дороги. Часто люфтить начинает прямо посреди дороги. Это может изрядно напугать даже опытного водителя. Если вы столкнулись с такой ситуацией, то главное не паниковать. До дома доехать с такой неисправностью можно. Только ехать нужно очень аккуратно, стараться избегать лишних маневров. Не стоит превышать скорость, при неспешной езде вы наверняка справитесь с управлением. Приехав в гараж, обязательно займитесь выявлением и устранением причины неисправности.
Диагностика
Как убрать люфт руля на ВАЗ 2107? Вопрос довольно сложный. Ведь существует 2 вида этой проблемы:
Никакой особой проверки для определения наличия люфта не требуется. Вы поймете это сразу после его появления. Величина люфта на СТО проверяется специальным прибором – люфтомером. Но, такие приспособления встречаются в гаражах довольно редко. Поэтому, обычно пользуется другой способ. Для этого вам потребуется помощник. Он будет поворачивать руль, а вы должны отследить момент начала реакции (поворота) колес. Нормальный люфт не должен превышать 10°. Все, что выше, является признаком проблемы.
Устранение
Начинать борьбу с люфтом следует с проверки и протяжки всех резьбовых соединений. Зачастую причина именно здесь. Особенное внимание нужно уделять гайке, крепящей колонку к редуктору. При частых поездках по грунтовке и изношенному асфальту этот крепеж регулярно ослабляется. Если не отреагировать на проблему своевременно, то есть риск получить более серьезные проблемы с рулевым управлением. Гайка может открутиться целиком, что приведет к полному отказу рулевого управления. Также это приводит к повышенному износу всех деталей механизма.
Также с люфтом помогает бороться регулировка редуктора. Для этого вам придется заглянуть под капот. Там вы увидите редуктор. На нем находится регулировочный винт. Чтобы к нему подобраться, придется снять заглушку. Винт защищен от проворачивания с помощью контргайки на 19. Ее слегка ослабляют рожковым ключом. После этого, отверткой производят регулировку. Задача добиться снижения люфта. Если это у вас не получается, то значит пришла пора менять редуктор. Производить работу проще вдвоем.
Устройство
Рулевая система на ВАЗ 2107 достаточно надежна. С ее помощью достигается достаточный уровень управляемости. Конечно, комфорт авто не сравнишь с современными моделями, но в целом, ездить на этой модели удобно.
Управление осуществляется путем передачи усилия от рулевой колонки к колесам. Происходит это через редуктор с червячной передачей. Сама рулевая колонка на ВАЗ 2107 составная. Она состоит из двух частей, соединенных карданным шарниром. Это позволяет ей складываться при аварии, и приводит к меньшей травматичности.
Редуктор имеет алюминиевый корпус, прикрепленный к левому лонжерону (в некоторых экспортных модификациях к правому). В корпусе находится глобоидальный червяк. Он совмещен с двухгребневым роликом. Передаточное число этого редуктора не превышает 16,4. Это позволяет передавать усилие максимально точно. В конструкцию также входят 2 шариковых подшипника. Они позволяют избежать повышенного износа элементов. Червячные механизмы очень чувствительны к трению, поэтому в редукторе находится трансмиссионная смазка. Необходимо ее регулярно проверять, и при необходимости добавлять.
Также в состав рулевого механизма входят следующие элементы:
Средняя тяга соединяется непосредственно с редуктором. Это достаточно надежный элемент конструкции. Поломки длинной рулевой тяги единичны. Справа к ней крепится маятниковый рычаг. Он обеспечивает стабильность всей системы. Малые рулевые тяги имеют на концах шаровые шарниры. Это позволяет максимально эффективно и без сильных нагрузок, передавать усилие на поворотный кулак. Эти рычаги сборные. Благодаря винтовой резьбе, возможна регулировка углов установки колес. Срок службы этих деталей от 10 до 15 тысяч километров. При замене, новые тяги делают аналогичными по длине со снятыми деталями.
Рулевое управление ВАЗ 2107
Рулевой механизм ВАЗовской «семёрки» состоит из нескольких узлов, соединённых воедино посредством крепёжных элементов. Эти узлы и составляющие их элементы, как и любая другая деталь автомобиля, со временем изнашиваются и приходят в негодность. На назначении, конструкции, ремонте и обслуживании рулевого управления ВАЗ 2107 следует остановиться более детально.
Назначение
Основная функция, которая возлагается на механизм рулевого управления — обеспечивать движение автомобиля в заданном водителем направлении. На большей части легковых машин траектория движения осуществляется поворотом колёс передней оси. Устройство рулевого механизма «семёрки» довольно сложное, но в то же время обеспечивает беспроблемное управление при разных ситуациях на дороге. На автомобиле установлена травмобезопасная рулевая колонка с карданным валом, который складывается при ударе. Рулевое колесо рассматриваемого механизма имеет диаметр 40 см и для полного поворота колёс необходимо совершить всего 3,5 оборота, что позволяет выполнять манёвры без особого труда.
Из чего состоит
Механизм управления передними колёсами на ВАЗ 2107 выполнен из таких основных элементов:
Рулевой вал
Посредством вала вращение от баранки передаётся к рулевой колонке. Вал закреплён при помощи кронштейна к кузову автомобиля. Конструктивно элемент выполнен в виде карданчика с крестовинами и верхним валом. В случае столкновения происходит складывание механизма, тем самым обеспечивается безопасность водителя.
Редуктор
ВАЗ 2107 оснащается червячной рулевой колонкой, которая преобразовывает вращательное движение руля в поступательное движение рулевых тяг. Принцип действия рулевого механизма сводится к следующему:
Рулевая сошка — деталь, посредством которой соединяется рулевая трапеция с рулевым редуктором.
Рулевая трапеция
Радиус траектории движения машины при повороте зависит от угла поворота колёс. Поскольку у внешнего колеса радиус больше, чем у внутреннего, то во избежание проскальзывания последнего и ухудшения сцепления с дорожным покрытием, передние колёса должны отклоняться на разные углы.
Для этого и применяется рулевая трапеция. Во время совершения манёвра поперечная тяга механизма под воздействием сошки смещается. Благодаря маятниковому рычагу она толкает и тянет боковые тяги. Поскольку возникает перекос, воздействие на наконечники рулевых тяг оказывается различным, что приводит к повороту колёс на разный угол. Наконечники трапеции с тягами соединяются посредством регулировочных муфт, которые позволяют изменять углы поворота колёс. Детали трапеции между собой соединяются одинаковыми шаровыми шарнирами. Такая конструкция способствует нормальной работе узла даже при движении по плохим дорогам.
Маятниковый рычаг
Маятник рулевого управления «семёрки» необходим для синхронного поворота колёс передней оси без запаздывания. Таким образом, автомобиль способен безопасно проходить повороты. Если же с маятником возникают неисправности, ухудшаются характеристики транспортного средства при совершении манёвров, что может привести к аварийной ситуации.
Поворотный кулак
Основное назначение поворотного кулака (цапфы) – обеспечивать поворот передних колёс в нужную для водителя сторону. Деталь изготавливается из прочной стали, поскольку на неё возлагаются высокие нагрузки. На кулаках также крепятся наконечники рулевых тяг, ступицы, элементы тормозной системы. К рычагам передней подвески цапфа фиксируется с помощью шаровых опор.
Тяги, сошка, шарниры- где все это?
Основные детали и узлы рулевого управления Ваз-2107 и других заднеприводных моделей показаны на рисунке ниже. Чтобы понять,что неисправно, вспомним «кто есть кто». А еще нужно помнить о том, что поломки деталей и узлов рулевого управления очень опасны и, в большинстве случаев, приводят к серьезным авариям! Например, при обрыве рулевой тяги передние колеса теряют связь с рулем и машина улетает в кювет или на «встречку». Чтобы такого не произошло, давайте проверим состояние рулевого управления нашей «классики».
Рулевое управление Ваз-2107
1– боковая тяга. 2– сошка. 3– средняя тяга. 4 – Маятниковый рычаг. 5– регулировочная муфта. 6- нижний шаровой шарнир передней подвески. 7- правый поворотный кулак. 8- верхний шаровой шарнир передней подвески. 9- правый рычаг поворотного кулака. 10- кронштейн маятникового рычага. 11- подшипник верхнего вала рулевого управления. 12, 19- кронштейн крепления вала рулевого управления. 13- труба кронштейна крепления вала рулевого управления. 14- Верхний вал рулевого управления. 15- картер рулевого механизма. 16- промежуточный вал. 17- облицовочный кожух. 18- рулевое колесо. 20- фиксирующая пластина передка кронштейна. Стяжной болт крепления карданного шарнира. 22- лонжерон кузова.
Осмотр и проверка рулевого управления Ваз-2107
Шаровые шарниры рулевых тяг считаются исправными, если осевое перемещение (вдоль оси пальцев) не более 1,5 мм. При нажатии монтировкой на шарнир должно чувствоваться сопротивление пружины.
Устранение неисправностей
Ослабленные резьбовые соединения нужно подтянуть, поврежденные и изношенные узлы и детали- заменить. Наиболее часто под замену попадают рулевые тяги с шарнирами и маятниковый рычаг. Тугой руль или стук в рулевом механизме устраняются регулировкой зацепления червяка. После замены тяг нужно отрегулировать углы развала и схождения колес.
Прочитайте, может пригодится: Как самостоятельно вернуть эффективность «ручнику»
Посмотрите видео по диагностике рулевых тяг
Неполадки рулевого управления
Рулевой механизм, как и любой другой узел транспортного средства изнашивается и со временем требует ремонта. Чтобы упростить поиск и устранение поломок, существуют определённые признаки, позволяющие выяснить характер поломки и устранить её в короткие сроки.
Течь масла
На «классике» проблема «мокрого» рулевого редуктора является довольно распространённой. Причин этому может быть немало:
Если сальник и прокладки можно заменить, болты подтянуть, то при повреждении вала, деталь придётся шлифовать.
Тугой руль
Иногда бывает, что для поворота баранки необходимо прилагать заметно больше усилий, чем обычно. К появлению этой неисправности могут привести несколько причин:
Люфт руля
Одной из причин появления свободного хода в рулевом механизме является износ крестовин вала. Помимо них люфт появляется в самом редукторе. Если узел имеет большой пробег, то его желательно разобрать, осмотреть, в каком состоянии находятся все элементы, заменить детали с большим износом, после чего провести регулировку.
Стук и вибрация
Если во время движения на руле чувствуется отдача, то причин такого явления может быть немало. Управление транспортным средством в таком техническом состоянии приводит к быстрой утомляемости и снижает уровень безопасности. Поэтому рулевой механизм нуждается в диагностике.
Регулировка рулевой колонки ВАЗ
Главной частью автомобиля, отвечающей за безопасность на дороге, является рулевая колонка. Она отвечает за нужное направление движения машины, и от её работы во многом зависит ваша жизнь и безопасность участников движения.
Поэтому следует внимательно следить за исправным состоянием редуктора, рулевых наконечников, шлицевых соединений. В «классических» моделях автомобилей «ВАЗ» применяется червячный редуктор. При вращении руля в редукторе вращается так называемый червяк и передает вращение ролику, который, в свою очередь, поворачивает рычаг, связанный с рулевыми тягами. Со временем заводские регулировки в зацеплении пары «червяк – ролик» нарушаются, и рулевое управление становится легким.
Одновременно увеличивается свободный ход руля. Свободный ход, или люфт, – это когда руль вращается, но не воздействует на колеса. Это обычно приводит к тому, что для того, чтобы повернуть колеса, требуется больший угол или люфт поворота рулевого колеса. Это особенно неудобно при езде по прямой, так как автомобиль начинает «рыскать» по шоссе. Не следует упускать время при появлении этой неисправности. Если запустить эту «болезнь», то придется менять весь редуктор и никакая регулировка уже не поможет. А редуктор в сборе довольно дорогостоящая деталь. К тому же отрегулировать зазор между червяком и роликом совсем несложно в гаражных условиях.
Для регулировки следует поднять капот моторного отсека, снять защитный колпачок, который защищает регулировочные детали. Под колпачком вы увидите контрящую гайку и регулировочный винт. Возьмите ключ гаечный на 19, шлицевую отвертку (плоскую) и попросите кого-нибудь вам помочь.
Полезный совет Колеса у автомобиля должны быть установлены прямо.
Гаечным ключом отворачиваем на пол оборота гайку и отверткой вращаем винт.
При закручивании винта ролик будет прижиматься к червяку, и зазор уменьшится. В то время, пока вы будете заворачивать винт, ваш помощник будет покачивать руль и чувствовать, как уменьшается свободный ход. Он должен уменьшиться максимально, но руль должен вращаться легко. Как только вы добились нужного результата, то обязательно затяните контрящую гайку и опять проверьте люфт. Если люфт в норме и вращается руль легко, то проверните колеса до крайнего правого и левого положения. Не должно быть каких-то заеданий или заклиниваний. Не стоит чрезмерно уменьшать зазор, потому что возможны подклинивания рулевого управления, особенно в крайних положениях, что очень опасно в движении при прохождении поворотов.
В том случае, если регулировка не помогла, следует поменять редуктор целиком. Другие регулировки или замена каких-то частей редуктора обычно приводят только к лишним расходам.
Ниже вы можете просмотреть видео о том, как отрегулировать рулевую колонку ВАЗ своими руками.
Проверка люфта руля ВАЗ 2107
Большой люфт руля ВАЗ 2107 — понятие расплывчатое. Между тем, допустимый люфт руля имеет установленные нормативы. Для “классики” он составляет 5 градусов. Чтобы проверить люфт, на СТО используется специальный прибор — люфтомер. В домашних условиях можно обойтись без него. Для этого понадобится линейка, мел (или проволока) и помощь напарника. Проверка величины люфта выполняется следующим образом:
Важно: если колеса стоят ровно, а спица колеса перекошена, то возможно нарушение углов установки колес, наличие дефектов подвески и рулевого управления. Следует выполнить регулировку или ремонт рулевого управления и подвески.
Люфт 5 градусов соответствует смещению 17 мм при диаметре рулевого колеса 40 сантиметров.
Люфт руля
Многим отечественным автолюбителям, в том числе и владельцам ВАЗовской «семерки», знаком такой дефект рулевого управления, каковым является люфт рулевого колеса. Особенно явственно он чувствуется при движении автомобиля с большой скоростью по прямой. Общепринятым способом выявления симптомов данной неисправности является резкий поворот рулевого колеса. В том случае если он (поворот) сопровождается стуком, налицо люфт руля «ВАЗ 2107».
В статье, предлагаемой вашему вниманию, пойдет речь о последовательности действий, выполняемых в процессе проверки технического состояния рулевого механизма, а также при осуществлении регулировочных мероприятий.
Контроль величины свободного хода (люфта) руля
I. Подготовительные мероприятия при проверке свободного хода рулевого колеса включают в себя установку транспортного средства на эстакаду (смотровую яму), доведения давления в шинах до уровня, рекомендованного производителем, и подбор помощника.
II. Выполняя покачивания рулевого колеса вправо-влево, определяем величину угла поворота до момента начала поворота колес. Он не должен превышать (в каждую сторону) 50. Кроме того, если усилие при повороте составляет более 20 кгс, или 196 Н, – это признак нарушения нормального зацепления элементов редуктора рулевого механизма (далее РМ).
Регулировка зацепления элементов рулевого редуктора:
I. Устанавливаем колеса транспортного средства в положение, соответствующее прямолинейному движению.
II. Очищаем крышку картера РМ от грязи и подтеканий смазки.
III. При помощи отвертки удаляем колпачок, защищающий регулировочный винт.
IV. Посредством ключа на «19» ослабляем гайку фиксации регулировочного винта.V. Помощник выполняет энергичные покачивания рулевым колесом вправо-влево.
VI. Вращением регулировочного винта корректируем величину свободного хода (уменьшения усилия, прилагаемого к рулевому колесу) увеличивая (уменьшая) зазор зацепления. Вращение по часовой стрелке обеспечивает его (зазора) уменьшение, против – увеличение.
VII. Посредством шлицевой отвертки фиксируем регулировочный винт, одновременно затягивая гайку. Устанавливаем на место защитный колпачок. VIII. Проверяем усилие поворота при крайнем левом (правом) положении передних колес, что позволяет выяснить истинную степень износа червяка редуктора. В случае необходимости корректируем зацепление элементов редуктора РМ в одном из крайних положений колес.
IX. Выполнение вышеперечисленных мероприятий обеспечивает люфт руля «ВАЗ 2107» в границах, указанных производителем.
Видео – Как устранить люфт руля
Причины люфта руля ВАЗ 2107
Если вы заметили недопустимый люфт руля ВАЗ 2107, причины его могут заключаться в следующем:
Все перечисленные проблемы требуют немедленного вмешательства. Иначе рулевой механизм может выйти из строя и машина потеряет управление.
Люфт рулевого колеса
Появление люфта руля может быть вызвано двумя причинами. Первая – отпущена гайка, крепящая рулевое колесо на валу. Если не подтянуть гайку вовремя, со временем повреждаются шлицы на руле и валу, и может потребоваться замена одной из этих деталей. Второй причиной может стать износ червячной передачи. Для устранения этой неисправности предусмотрен специальное устройство — регулировочный болт с контргайкой.
Для того чтобы отрегулировать червячную передачу отпускается гайка, с помощью отвертки винт проворачивается до устранения люфта, после чего гайка затягивается для предотвращения самопроизвольного выкручивания. Если регулировкой устранить люфт невозможно, значит, необходим ремонт редуктора и замена червячной пары.
Как убрать люфт руля на ВАЗ 2107
Начать работу следует с проверки затяжки резьбовых соединений рулевого механизма и состояния рулевых тяг (наконечников). Погнутые тяги или изношенные шарниры рулевых наконечников подлежат замене. Для этого придется воспользоваться съемником и гаечным ключом на 22. Не стоит пытаться выровнять тяги или отремонтировать наконечники. В целях безопасности эти детали всегда нужно заменять новыми. Далее следует проверить состояние маятника и регулировку червячного редуктора. Изношенные втулки маятника необходимо заменить новыми. Для этого необходимо открутить от него рулевые тяги (используется ключ на 22 и съемник) и демонтировать маятник с автомобиля, открутив болты крепления. Маятник зажать в тиски, вынуть шплинт и открутить регулировочную гайку. Когда гайка откручена, можно разобрать маятник и заменить изношенные втулки новыми. При сборке маятника необходимо закрутить регулировочную гайку так, чтоб его сошка вращалась с усилием 1-2 килограмма. Если все детали заменены или исправны, а резьбовые соединения затянуты, регулировка люфта руля ВАЗ 2107 осуществляется за счет регулировки рулевого редуктора. Для этого понадобится ключ на 19 и мощная шлицевая отвертка. Регулировка выполняется следующим образом:
Устройство и ремонт рулевой колонки на ВАЗ 2107
Одним из элементов автомобиля ВАЗ 2107, получившим в этой модели ряд улучшений в сравнении с предыдущими, является рулевая колонка. Чем же отличается ее устройство? В ВАЗ 2107 вал рулевой колонки состоит из двух частей, соединенных крестовиной. Благодаря такой конструкции значительно повышается безопасность водителя, так как в случае столкновения вал просто сгибается в месте шарнирного соединения, и не наносит серьезного вреда человеку. Также вал в ваз 2107 обзавелся подшипниками благодаря чему поворот руля требует намного меньше усилий.
Рулевая колонка ВАЗ 2107 состоит из вала с шарнирным соединением и редуктора с червячной передачей. Ремонт колонки – явление очень редкое. Если обеспечить своевременное техническое обслуживание этого узла, то он может никогда не понадобиться. К работам по техническому обслуживанию рулевой колонки относится смазка шарнира рулевого вала, подтягивание гайки крепления руля, замена масла и регулировка редуктора. Рассмотрим возможные проблемы, связанные с рулевой колонкой, и методы их устранения.
Регулировка люфта рулевого колеса на ВАЗ 2101-ВАЗ 2107
Добро пожаловать! Люфт рулевого колеса – это довольная частая проблема практически всех автомобилей в особенности автомобилей «Классического» семейства. Люфт может возникать по разным причинам, начиная от банального наезда на кочку и заканчивая неисправностью в системе самого рулевого управления, поэтому чтобы убрать люфт вам придётся приложить усилия которые в будущём вы оцените.
Примечание! Для регулировки люфта вам нужно будет запастись: Отвёрткой и к тому же гаечным ключом на «17»!
Краткое содержание:
Из-за чего может возникнуть люфт? На самом деле он возникает по разным причинам, часть из них описывалась выше. Но при возникновении люфта, в этом может быть виновато: Ослабленное или сильно изношенное крепление рулевого механизма, а так же маятникового рычага и самих рулевых тяг.
Примечание! Прежде чем грешить на все эти предметы рулевого механизма, сперва рекомендуется проверить и по возможности исправить увеличившейся зазор который может быть найден в зацепление ролика с червяком рулевого механизма – этой регулировкой мы и займёмся!
Как отрегулировать люфт, он же свободный ход у руля на ВАЗ 2101-ВАЗ 2107?
Примечание! Работу лучше делать с помощником, так как это намного проще и удобней!
1) В начале снимите защитный колпачок, который закрывает регулировочный винт колонки.
2) Затем ослабьте гайку регулировочного винта (Указана красной стрелкой) при помощи гаечного ключа «на 17». Гайку нужно ослабить до того, чтобы можно было поднять располагающуюся под этой гайкой шайбу (Указана синей стрелкой).
Следом когда гайку будет ослаблена, попросите вашего помощника сесть за руль в вашу машину и резко несколько раз поворачивая рулевое колесо в разные стороны, вы в это время отвёрткой вверните регулировочный винт который указан зелёной стрелкой.
Примечание! Делайте это до того, пока люфт у руля не станет в пределах нормы. А так же не затягивайте больно сильно регулировочный винт, а иначе из-за этого руль может начать очень тяжело крутиться!
3) Далее полностью закрутите гайку регулировочного винта которая указана красной стрелкой, а во время заворачивания при помощи отвёртки удерживайте сам винт от его проворачивания.
Примечание! После проделанных операций, проверьте свободный ход рулевого колеса в том случае если руль крутиться тяжело, тогда чуть ослабьте регулировочный винт ослабив для этого гайку. В том случае если после завершения работ люфт руля остался прежним или же сдвинулся но не значительно, и если поворачивание руля это сопровождается скрипом и щелчками, то в таком случае отремонтируйте в автомастерской или же замените рулевой механизм на новый!
Рулевой механизм вещь очень тонкая и поэтому не рекомендуется её чинить самостоятельно, потому что при неверной сборки механизм может заклинить на дороге в связи с чем машина перестанет откликаться на движения руля!
