Направление, форма и крутизна скатов. Определение крутизны скатов.

Скат – это наклонная поверхность форм рельефа. Наиболее важным в тактическом отношении элементом каждой неровности являются скаты, т.е. образующие ее боковые поверхности. К основным характеристикам скатов, определяющим их тактические свойства, относятся:

– крутизна, т. е. угол наклона ската к горизонтальной плоскости,

– высота – превышение высшей точки ската над низшей,

– длина – протяженность ската.

Направление, по которому расстояние от верхней точки ската до его подошвы является кратчайшим, называется направлением ската, а проекция ската на горизонтальную плоскость – его заложением.

Крутизна скатов обычно измеряется в градусной мере и является основным показателем их доступности (проходимости). Классификация скатов по крутизне и примерные данные, характеризующие их доступность, приведены в таблице.

Тактически важное значение, особенно в отношении влияния на условия наблюдения, ведения огня и защиты от него, имеет форма скатов, т.е. их начертание профиль. По этому признаку скаты подразделяют на: ровные, вогнутые, выпуклые и волнистые.

Вогнутый скат круче к вершине и положе к подошве; в отношении обзора и обстрела он обладает в основном теми же свойствами, что и ровный скат.

Выпуклый скат, наоборот, положе к вершине и круче к подошве; его нижняя часть не просматривается и не простреливается настильным огнем с гребня, а верхняя часть – со стороны подошвы.

Волнистый скат представляет собой сочетание скатов различной формы; в профиль он имеет вид извилистой линии. Разновидностью волнистого ската является ступенчатый скат. Такие скаты свойственны главным образом горному рельефу. Они отличаются значительной крутизной отдельных участков и резкими перегибами, образующими уступы. При организации наблюдения на этом скате необходимо тщательно выбирать место, так как с вершины ската местность у подошвы просматриваться не будет. Волнистый скат может иметь участки всех трех форм скатов.

Формы скатов определяются по взаимному расположению горизонталей на скате. Если скат ровный, то горизонтали располагаются на равных расстояниях одна от другой. При вогнутом скате горизонтали чаще, расположены к вершине. При изображении выпуклого ската горизонтали чаще расположены к подошве.

Источник

Основные формы рельефа

Рельеф

Это совокупность неровностей земной поверхности.

Рельеф на чертежах может быть изображен цветом, отметками, штрихами и горизонталями. В геодезии используется метод горизонталей.

Горизонталь – это замкнутая кривая линия, соединяющая точки с одинаковыми отметками.

Свойства горизонталей:

1. Все точки лежащие на одной горизонтали имеют одинаковую отметку

2. Горизонтали с разными отметками не пересекаются

3. Чем круче склон, тем меньше расстояние между горизонталями

Отметки горизонталей подписывают в их разрыве так, чтобы нижняя часть цифры была обращена в сторону понижения склона, для определения направления склона используются бергштрихи. Каждая пятая горизонталь проводится утолщенной линией.

Высотой сечения рельефа (h) – называют разницу отметок соседних горизонталей – это постоянная величина для данного чертежа.

Горизонтальное расстояние между соседними горизонталями – заложение ската (d).

Уклон (i) – это tg угла наклона местности ν или отношение разности высот точек к горизонтальному расстоянию между ними.

Уклоны выражаются в 100 дольных, тысячных (%, ‰ соответственно).

Гора, холм – выпуклая конусообразная форма рельефа, возвышающаяся над окружающей местностью. Наивысшая точка горы или холма называется вершиной. От вершины во все стороны идут склоны или скаты; линия перехода скатов в окружающую равнину называется подошвой. Гора отличается от холма размерами и крутизной скатов; при высоте над окружающей местностью до 200 м подобная форма рельефа с пологими скатами называется холмом, а более 200 м с крутыми скатами – горой. Горы и холмы изображаются замкнутыми горизонталями с бергштрихами, направленными от вершины к подошве.
Котловина (впадина) – противоположная горе (холму) форма рельефа, представляющая чашеобразное углубление земной поверхности. Самая низкая точка котловины называется дном. Боковая поверхность котловины состоит из скатов; линия их перехода в окружающую местность называется бровкой. Котловина, как и гора, изображается замкнутыми горизонталями, однако бергштрихи в этом случае направлены ко дну.
Хребет – вытянутая и постепенно понижающаяся в одном направлении возвышенность. Хребет обычно представляет собой ответвление от горы или холма. Линия, соединяющая самые высокие точки хребта, от которой в противоположные стороны отходят скаты, называется водоразделом. Хребет изображается выпуклыми горизонталями направленными выпуклостью в сторону понижения местности.
Лощина – вытянутое в одном направлении углубление земной поверхности с постепенно понижающимся дном. Два ската лощины, сливаясь между собой в самой низкой ее части образуют линию водослива или тальвег. Разновидностями лощины являются: долина – широкая лощина с пологими скатами; овраг – (в горной местности – ущелье) – узкая лощина с обрывистыми обнаженными скатами; балками называется более крупные, чем овраги, углубления с пологими склонами, часто покрытыми растительностью. Лощина изображается вогнутыми горизонталями, направленными вогнутостью в сторону понижения местности; обрывистые склоны оврага изображаются специальными условными знаками.
Седловина – пониженный участок местности, расположенный на хребте между соседними вершинами. От седловины берут начало две лощин, распространяющиеся в противоположных направлениях. В горной местности седловины служат путями сообщения между противоположными склонами хребта и называются перевалами. Седловина изображается горизонталями, обращенными выпуклостями навстречу друг к другу.

Вершина горы, дно котловины, самая низкая точка седловины и точки перегиба скатов называются характерными точками рельефа, а линии водораздела и водослива – характерными линиями рельефа.

Все формы рельефа образуются из сочетания наклонных поверхностей – скатов, которые подразделяются на ровные, выпуклые, вогнутые и смешанные.

На рисунке видно, что горизонтали, изображающие ровный скат располагаются на одинаковых расстояниях друг от друга. При выпуклом скате расстояния между горизонталями у подошвы меньше, чем у вершины. При вогнутом скате горизонтали у подошвы отстоят друг от друга на большем расстоянии, чем у вершин. Следовательно, по характеру горизонталей на топографической карте или плане можно установить форму скатов.

К элементам рельефа относятся скаты, которые по форме могут быть ровными, выпуклыми, вогнутыми и смешанными (состоящими из сочетаний первых трех). Линии, по которым меняется крутизна ската, называется перегибами.

К разновидностям форм рельефа относят террасы (пологие площадки на склоне горы), промоины на склонах образовавшиеся в результате водной эрозии, обрывы и др.

Источник

1.6.2. Характеристики и формы скатов

Превышение наивысшей точки ската над низшей называет­ся высотой ската Δh.

Кратчайшее направление спуска по скату называется направлением ската, а длина ската по линии кратчайшего подъема – длиной ската Д.

Проек­ция длины ската на горизонтальную плоскость называется заложением ската d.

С увеличением крутизны ската величина заложения уменьшается, поэтому на карте с увеличением крутизны ската расстояние между горизонталями становится меньше.

Линия резкого изменения крутизны ската от крутого к пологому и наоборот называется перегибом ската.

Доступность ската во многом зависит не только от его кру­тизны, но и от протяженности, а также от свойств и состояния почвогрунтов. Классификация скатов по крутизне и ориентиро­вочные данные, характеризующие их доступность, приведены в таблице 1.7.

Таблица 1.7. – Доступность скатов различной крутизны

Примечание – При влажности грунта 50% (в обычном состоянии грунты имеют влажность 20%) преодолеваемые уклоны меньше в 2 раза.

Важное значение, особенно, в отношении влияния на условия наблюдения, ведения огня и защиты от него, имеет форма скатов. По форме скаты могут быть ровные, вогнутые, выпуклые и волнистые (рисунок 1.14).

Вогнутый скат круче к вершине и положе к подошве, хорошо просматривается с вершины возвышенности до подошвы. При изображении на карте вогнутого ската расстояние между горизонталями уменьшается к вершине.

На ровном и вогнутом скатах, обращенных в сторону противника, целесообразно располагать наблюдательные пункты, тщательно маскируя их от наблюдения противника.

Волнистый скат представляет собой сочетание ска­тов различной формы, его профиль имеет вид извилистой ли­нии. Наличие на таком скате перегибов создает неблагоприят­ные условия для обзора местности и ведения огня, так как скат полностью не просматривается. Горизонтали, изображающие волнистый скат, учащаются и разреживаются в нескольких местах в зависимости от количества перегибов ската.

Разновидностью волнистого ската является ступенчатый скат. Такие скаты характерны главным образом для горной местности, они отличаются большой крутизной отдельных участ­ков и резкими перегибами, образующими уступы.

Различают передние скаты (обращенные в сторону противника) и обратные (обращенные в сторону своих войск)

Источник

ликбез от дилетанта estimata

Новичку об основах в области экстремальных и чрезвычайных ситуаций, выживания, туризма. Также будет полезно рыбакам, охотникам и другим любителям природы и активного отдыха.

четверг, 19 ноября 2020 г.

Изображение рельефа на картах и планах

В зависимости от высотного положения относительно окружающей местности формы рельефа подразделяют на положительные (курганы (высотой до 50 м), бугры (до 100 м), холмы (до 200 м), хребты, водоразделы) и отрицательные (тальвеги, лощины, балки, промоины, овраги, долины, котловины).

Гора – куполообразное или коническое возвышение. Четко выделяется вершина – самая высокая часть горы, скаты или склоны, расходящиеся от вершины во все стороны, основание возвышенности, называемое подошвой. Возвышенность округлой или овальной формы с пологими (менее 30º) склонами и относительной высотой менее 200 м называется холмом, а искусственный холм – курганом.

Котловина – замкнутое со всех сторон углубление конической или чашеобразной формы. В ней выделяют дно – самую низкую часть котловины и склоны, направленные в сторону понижения. В верхней части котловины имеется ярко выраженная бровка.

Хребет – вытянутая возвышенность с ярко выраженными склонами и подножием, постепенно понижающаяся в одном направлении. Линия пересечения склонов хребта называется водоразделом или водораздельной линией.

Лощина – вытянутое углубление, понижающееся в одном направлении, имеет скаты с четко выраженным верхним перегибом – бровкой. Линия пересечения склонов лощины называется водосливной линией или тальвегом.

Мелкие лощины образуют при размыве промоины.

Вот как видны формы рельефа на картах и планах

Изображение типовых форм рельефа на картах и планах

Кому-то понятнее будут вот такое изображение с формами рельефа на картах

Изображение типовых форм рельефа на картах и планах

А вот так выглядят основные формы рельефа местности и изображение их на картах и планах.

Основные формы рельефа местности и изображение их на картах и планах

Для топографических карт наиболее важно, чтобы изображение рельефа позволяло проводить измерения высот, амплитуд и углов наклона. Для этой цели более всего подходит способ горизонталей.

Горизонталь – это воображаемая линия на карте, соединяющая точки с одинаковой абсолютной высотой над уровнем моря. Горизонталь – это проекция сечения земной поверхности горизонтальными плоскостями, равноотстоящими друг от друга по высоте.

Источник

Сущность изображения рельефа на картах горизонталями. Виды горизонталей. Изображение горизонталями типовых форм рельефа

Типы и формы рельефа местности.

По характеру рельефа местность делится на равнинную, холмистую и горную.

Равнинная местность характеризуется небольшими (до 25 м) относительными превышениями и сравнительно малой (до 2°) крутизной скатов. Абсолютные высоты обычно небольшие (до 300 м) (рис.1).

Рис. 1. Равнинная открытая слабопересеченная местность

Равнинная местность обычно более благоприятна для организации и ведения наступления и менее благоприятна для обороны.

Рис. 2. Равнинная озсрно-лесная закрытая сильнопересеченная местность

Рис. 3. Холмистая полузакрытая пересечённая местность

Рис. 4. Холмистая овражно-балочная полузакрытая пересеченная местность

Холмистая местность обеспечивает скрытое от наземного наблюдения противника передвижение

Боевые действия в горной местности рассматриваются, как действия в особых условиях. Войскам часто приходится использовать горные проходы, затрудняется наблюдение и ведение огня, ориентирование и целеуказание, в то же время она способствует скрытности расположения и передвижения войск, облегчает устройство засад и инженерных заграждений, организацию маскировки.

Рис. 5. Горная сильнопересеченная местность

Сущность изображения рельефа на картах горизонталями.

Рельеф является важнейшим элементом местности, определяющим ее тактические свойства.

Изображение рельефа на топографических картах дает полное и достаточно подробное представление о неровностях земной поверхности, форме и взаимном расположении, превышениях и абсолютных высотах точек местности, преобладающей крутизне и протяженности скатов.

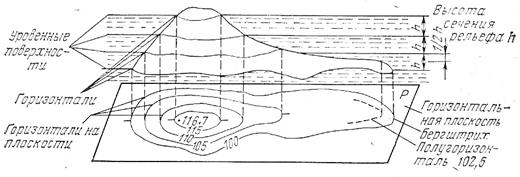

Рис. 6.Сущность изображения рельефа горизонталями Рельеф на топографических картах изображается горизонталями в сочетании с условными знаками обрывов, скал, оврагов, промоин, каменных рек и т.п.

Изображение рельефа дополняется отметками высот характерных точек местности, подписями горизонталей, относительных высот (глубин) и указателями направления скатов (берг-штрихами). На всех

топографических картах рельеф изображается в Балтийской системе высот, то есть в системе исчисления абсолютных высот от среднего уровня Балтийского моря.

Виды горизонталей.

Различают следующие горизонтали:

Расстояние между двумя смежными основными горизонталями по высоте называют высотой сечения рельефа. Высоту сечения рельефа подписывают на каждом листе карты под ее масштабом. Например: «Сплошные горизонтали проведены через 10 метров».

Для облегчения счета горизонталей при определении высот точек по карте все сплошные горизонтали, соответствующие пятой кратной высоте сечения, вычерчиваются утолщенно и на ней ставится цифра, указывающая высоту над уровнем моря.

Вспомогательные горизонтали применяют для изображения отдельных деталей рельефа (блю-дец в степных районах, западин, отдельных бугров на плоскоравнинной местности), которые не передаются основными или дополнительными горизонталями.

Изображение горизонталями типовых форм рельефа.

Рельеф на топографических картах изображается кривыми замкнутыми линиями, соединяющими точки местности, имеющие одинаковую высоту над уровенной поверхностью, принятой за начало отсчета высот. Такие линии называются горизонталями. Изображение рельефа горизонталями дополняется подписями абсолютных высот, характерных точек местности, некоторых горизонталей, а также числовых характеристик деталей рельефа – высоты, глубины или ширины (рис. 7).
