какие события вызывают перепланирование процессов
Моменты перепланировки
Для реализации алгоритма планирования ОС должна получать управление всякий раз, когда в системе происходит событие, требующее перераспределения процессорного времени. К таким событиям могут быть отнесены следующие:
Прерывание от таймера, сигнализирующее, что время, отведенное активной задаче на выполнение, закончилось. Планировщик переводит задачу в состояние готовности и выполняет перепланирование.
Активная задача выполнила системный вызов, связанный с запросом на ввод-вывод или на доступ к ресурсу, который в настоящий момент занят (например, файл данных). Планировщик переводит задачу в состояние ожидания и выполняет перепланирование.
Активная задача выполнила системный вызов, связанный с освобождением ресурса. Планировщик проверяет, не ожидает ли этот ресурс какая-либо задача. Если да, то эта задача переводится из состояния ожидания в состояние готовности. При этом, возможно, что задача, которая получила ресурс, имеет более высокий приоритет, чем текущая активная задача. После перепланирования более приоритетная задача получает доступ к процессору, вытесняя текущую задачу.
Внешнее (аппаратное) прерывание, которое сигнализирует о завершении периферийным устройством операции ввода-вывода, переводит соответствующую задачу в очередь готовых, и выполняется планирование.
Внутреннее прерывание сигнализирует об ошибке, которая произошла в результате выполнения активной задачи. Планировщик снимает выдачу и выполняет перепланирование.
При возникновении каждого из этих событий планировщик выполняет просмотр очередей и решает вопрос о том, какая задача будет выполняться следующей. Помимо указанных существует и ряд других событий (часто связанных с системными вызовами), требующих перепланировки. Например, запросы приложений и пользователей на создание новой задачи или повышение приоритета уже существующей задачи создают новую ситуацию, которая требует пересмотра очередей и, возможно, переключения процессора.
На рис. 5.11 показан фрагмент временной диаграммы работы планировщика в системе, где одновременно выполняются четыре потока. В данном случае неважно по какому правилу выбираются потоки на выполнение и каким образом изменяются их приоритеты. Существенное значение имеют лишь события, вызывающие активизацию планировщика.
П
ервые четыре цикла работы планировщика, приведенные на рисунке, были инициированы прерываниями от таймера по истечении квантов времени (эти события обозначены на рисунке как Т).
Следующая передача управления планировщику была осуществлена в результате выполнения потоком 3 системного запроса на ввод-вывод (событие I/O). Планировщик перевел этот поток в состояние ожидания, а затем переключил процесс на поток 2. Поток 2 полностью использовал свой квант, произошло прерывание от таймера, и планировщик активизировал поток 1.
В следующем цикле работы планировщик активизировал поток 4, а затем, после истечения кванта и сигнала от таймера, управление получил поток 2. Этот поток не успел использовать свой квант, так как был снят с выполнения в результате возникшей ошибки (событие ЕR).
Далее планировщик предоставлял процессорное время потокам 1, 4 и снова 1. Во время выполнения потока 1 произошло прерывание Sот внешнего устройства, сигнализирующее о том, что операция передачи данных завершена. Это событие активизировало работу планировщика, в результате которой поток 3, ожидавший завершения ввода-вывода, вытеснил поток 1, так как имел в этот момент более высокий приоритет.
Последний показанный на диаграмме период выполнения потока 1 прерывался несколько раз. Вначале это было прерывание от внешнего устройства (S), затем программное прерывание (R), вызвавшее освобождение ресурса, и, наконец, прерывание от таймера (Т). Каждое из этих трех прерываний вызвало перепланировку потоков. В двух первых случаях планировщик оставил выполняться поток 1, так как в очереди не оказалось более приоритетных потоков, а квант времени, выделенный потоку 1, еще не был исчерпан. Переключение потоков было выполнено только по прерыванию от таймера.
Какие события вызывают перепланирование процессов
Планирование может выполняться динамически, когда решения принимаются во время работы системы на основе анализа текущей ситуации, или статически, если потоки запускаются на выполнение на основании заранее разработанного расписания. Первый способ характерен для универсальных ОС, а второй — для специализированных ОС, например ОС реального времени.
Динамический планировщик ОС может реализовывать различные алгоритмы планирования, которые делятся на такие крупные классы, как вытесняющие и невытесняющие алгоритмы, алгоритмы квантования и приоритетные алгоритмы. Используемый алгоритм планирования зависит от назначения ОС. Применяются также смешанные алгоритмы, объединяющие достоинства нескольких классов.
При применении вытесняющих алгоритмов планирования ОС получает полный контроль над вычислительным процессом, а при применении невытесняющих алгоритмов решения принимаются децентрализованно: активный поток определяет момент смены потоков, а ОС выбирает новый поток для выполнения.
Система прерываний позволяет ОС реагировать на внешние события, происходящие асинхронно вычислительному процессу: сигналы готовности устройств ввода-вывода, аварийные сигналы аппаратуры вычислительной системы и т. п.
В зависимости от источника прерывания делятся на три больших класса:
внешние прерывания, связанные с сигналами от внешних устройств;
внутренние прерывания, возникающие в результате ошибок вычислений;
программные прерывания, представляющие собой удобный способ вызова процедур операционной системы.
Механизм прерываний поддерживается аппаратными средствами компьютера и программными средствами операционной системы.
Существуют два основных способа выполнения прерывания: векторный (vectored), когда в процессор передается номер вызываемой процедуры обработки прерывания, и опрашиваемый (polled), когда процессор вынужден последовательно опрашивать потенциальные источники запроса прерывания.
Для упорядочивания процессов обработки прерываний все источники прерываний распределяются по нескольким приоритетным уровням, а роль арбитра выполняет диспетчер прерываний ОС.
Системные вызовы, с помощью которых приложения получают обслуживание со стороны ОС, реализуются на основе механизма программных прерываний. Системные вызовы могут выполняться синхронно, когда поток приостанавливается до завершения системного вызова, или асинхронно, когда поток продолжает работу параллельно с системной процедурой, реализующей вызов.
Для синхронизации процессов и потоков, решающих общие задачи и совместно использующих ресурсы, в операционных системах существуют специальные средства: критические секции, семафоры, мьютексы, события, таймеры. Отсутствие синхронизации может приводить к таким нежелательным последствиям, как гонки и тупики.
Задачи и упражнения
1. Поясните употребление терминов «программа», «процесс», «задача», «поток», «нить».
2. В чем состоит принципиальное отличие состояний «ожидания» и «готовности» потока, ведь и в том и в другом он ожидает некоторого события?
3. Мультипрограммные операционные системы принято разделять на системы реального времени, системы разделения времени, системы пакетной обработки. С другой стороны, алгоритмы планирования могут быть основаны на квантовании, относительных приоритетах, абсолютных приоритетах. Предложите для каждого из перечисленных типов ОС наиболее подходящий, по вашему мнению, тип алгоритма планирования.
4. В какой очереди (ожидающих или готовых) скапливается большее число процессов:
A) в интерактивных системах разделения времени;
B) в системах пакетной обработки, решающих «счетные» задачи.
5. Известно, что программа А выполняется в монопольном режиме за 10 минут, а программа В — за 20 минут, то есть при последовательном выполнении они требуют 30 минут. Если Т — время выполнения обеих этих задач в режиме мультипрограммирования, то какое из неравенств, приведенных ниже, справедливо?
6. Может ли процесс в мультипрограммном режиме выполняться быстрее, чем в монопольном?
7. Чем объясняется потенциально более высокая надежность операционных систем, в которых реализована вытесняющая многозадачность?
8. В каких ОС реализована невытесняющая многозадачность? А вытесняющая многозадачность?
9. При невытесняющем планировании необходимо, чтобы во всех выполняющихся программах были предусмотрены кодовые последовательности, которые передают управление ОС. Эти точки возврата управления прикладной программист должен определить заранее еще до выполнения программы. Можно ли сказать, что в этом случае мы имеем дело со статическим планированием?
10. Приведите пример алгоритма планирования, в результате работы которого процесс, располагая всеми необходимыми ресурсами, может бесконечно долго находиться в системе, не имея возможности завершиться.
11. Могут ли быть применены сразу все перечисленные характеристики к одному алгоритму планирования потоков?
А) вытесняющий, с абсолютными динамическими приоритетами;
В) невытесняющий, с абсолютными фиксированными приоритетами;
С) невытесняющий, с относительными динамическими приоритетами;
D) вытесняющий, с абсолютными фиксированными приоритетами, основанный на квантовании с динамически изменяющейся длиной кванта;
Е) невытесняющий, основанный на квантовании с фиксированной длиной кванта.
12. Для тех вариантов, которые вы считаете возможными, опишите более подробно алгоритм планирования.
13. Являются ли синонимами термины «планирование процессов» w. «диспетчеризация процессов»?
14. Можно ли задачу планирования процессов целиком возложить на приложения?
15. Приведите пример задачи, при программировании которой использование механизма потоков может привести к существенному повышению скорости ее выполнения.
16. Возможно ли существование асимметричной мультипроцессорной ОС для компьютера с симметричной мультипроцессорной архитектурой?
17. Сравните два варианта организации мультипроцессорной обработки. В первом случае процесс (поток), начав выполняться на каком-либо процессоре, при каждой следующей активизации будет назначаться планировщиком на этот же процессор. Во втором варианте процесс (поток) каждый раз, в общем случае, выполняется на произвольно выбранном свободном процессоре. Какой вариант эффективнее в отношении времени выполнения отдельного приложения? В отношении суммарной производительности компьютера?
18. Представьте себе ОС, разработанную для компьютера, в котором отсутствует система прерываний. Какой алгоритм планирования процессов может быть реализован в такой ОС?
19. Охарактеризуйте алгоритмы планирования, реализованные в операционных системах, используя следующие характеристики: вытесняющий/невытесняющий, приоритеты относительные/абсолютные, динамические/фиксированные, кванты фиксированные/динамические, процессы жесткого/мягкого реального времени:
20. Какие события вызывают перепланирование процессов (потоков)?
21. Поясните разницу между программными и аппаратными прерываниями.
22. Что такое вектор прерываний?
23. Какой тип системы прерываний — векторный или опрашиваемый — реализован в процессоре Pentium?
24. Всегда ли прерывание вызывает перепланировку процессов?
25. Опишите механизм обработки прерываний в Windows NT.
26. Какими средствами синхронизации процессов располагает современная ОС?
27. Зачем в системе команд многих компьютеров предусмотрена единая, неделимая команда анализа и присвоения значения логической переменной, хотя эти же действия могут быть выполнены с помощью двух соответствующих отдельных команд, также обычно присутствующих в системе команд?
28. Представим себе двух студентов, которым нужно поработать с одной и той же книгой, имеющейся в библиотеке в единственном экземпляре. Они одновременно пришли в библиотеку, но один из них сначала пошел в читальный зал и, заняв единственное свободное место, отправился в книжное хранилище, а другой — наоборот, начал с того, что получил книгу, а потом пошел в читальный зал искать место. В результате ни один из них не может выполнить работу, так как для этого им не хватает необходимого ресурса. Можно ли считать, что в данном случае произошла взаимная блокировка, или, другими словами, клинч?
Моменты перепланировки
Для реализации алгоритма планирования ОС должна получать управление всякий раз, когда в системе происходит событие, требующее перераспределения процессорного времени. К таким событиям могут быть отнесены следующие:
Прерывание от таймера, сигнализирующее, что время, отведенное активной задаче на выполнение, закончилось. Планировщик переводит задачу в состояние готовности и выполняет перепланирование.
Активная задача выполнила системный вызов, связанный с запросом на ввод-вывод или на доступ к ресурсу, который в настоящий момент занят (например, файл данных). Планировщик переводит задачу в состояние ожидания и выполняет перепланирование.
Активная задача выполнила системный вызов, связанный с освобождением ресурса. Планировщик проверяет, не ожидает ли этот ресурс какая-либо задача. Если да, то эта задача переводится из состояния ожидания в состояние готовности. При этом, возможно, что задача, которая получила ресурс, имеет более высокий приоритет, чем текущая активная задача. После перепланирования более приоритетная задача получает доступ к процессору, вытесняя текущую задачу.
Внешнее (аппаратное) прерывание1, которое сигнализирует о завершении периферийным устройством операции ввода-вывода, переводит соответствующую задачу в очередь готовых, и выполняется планирование.
Внутреннее прерывание сигнализирует об ошибке, которая произошла в результате выполнения активной задачи. Планировщик снимает задачу и выполняет перепланирование.
1 Подробнее о прерываниях читайте в следующем разделе.
При возникновении каждого из этих событий планировщик выполняет просмотр очередей и решает вопрос о том, какая задача будет выполняться следующей. Помимо указанных существует и ряд других событий (часто связанных с системными вызовами), требующих перепланировки. Например, запросы приложений и пользователей на создание новой задачи или повышение приоритета уже существующей задачи создают новую ситуацию, которая требует пересмотра очередей и, возможно, переключения процессора.
На рис. 4.11 показан фрагмент временной диаграммы работы планировщика в системе, где одновременно выполняются четыре потока. В данном случае неважно, по какому правилу выбираются потоки на выполнение и каким образом изменяются их приоритеты. Существенное значение имеют лишь события, вызывающие активизацию планировщика.
Первые четыре цикла работы планировщика, приведенные на рисунке, были инициированы прерываниями от таймера по истечении квантов времени (эти события обозначены на рисунке как Т).
Следующая передача управления планировщику была осуществлена в результате выполнения потоком 3 системного запроса на ввод-вывод (событие I/O). Планировщик перевел этот поток в состояние ожидания, а затем переключил процессор на поток 2. Поток 2 полностью использовал свой квант, произошло прерывание от таймера, и планировщик активизировал поток 1.
При выполнении потока 1 произошло событие R — системный вызов, в результате которого освободился некоторый ресурс (например, был закрыт файл). Это событие вызвало перепланировку потоков. Планировщик просмотрел очередь ожидающих потоков и обнаружил, что поток 4 ждет освобождения данного ресурса. Этот поток был переведен в состояние готовности, но поскольку приоритет выполняющегося в данный момент потока 1 выше приоритета потока 4, планировщик вернул процессор потоку 1.
Рис. 4.11. Моменты перепланировки потоков
В следующем цикле работы планировщик активизировал поток 4, а затем, после истечения кванта и сигнала от таймера, управление получил поток 2. Этот поток не успел использовать свой квант, так как был снят с выполнения в результате возникшей ошибки (событие ER).
Далее планировщик предоставлял процессорное время потокам 1, 4 и снова 1. Во время выполнения потока 1 произошло прерывание S от внешнего устройства, сигнализирующее о том, что операция передачи данных завершена. Это событие активизировало работу планировщика, в результате которой поток 3, ожидавший завершения ввода-вывода, вытеснил поток 1, так как имел в этот момент более высокий приоритет.
Последний показанный на диаграмме период выполнения потока 1 прерывался несколько раз. Вначале это было прерывание от внешнего устройства (S), затем программное прерывание (R), вызвавшее освобождение ресурса, и, наконец, прерывание от таймера (Т). Каждое из этих трех прерываний вызвало перепланировку потоков. В двух первых случаях планировщик оставил выполняться поток 1, так как в очереди не оказалось более приоритетных потоков, а квант времени, выделенный потоку 1, еще не был исчерпан. Переключение потоков было выполнено только по прерыванию от таймера.
В системах реального времени для отработки статического расписания планировщик активизируется по прерываниям от таймера. Эти прерывания пронизывают всю временную ось, возникая через короткие постоянные интервалы времени. После каждого прерывания планировщик просматривает расписание и проверяет, не пора ли переключить задачи. Кроме прерываний от таймера в системах реального времени перепланирование задач может происходить по прерываниям от внешних устройств — различного вида датчиков и исполнительных механизмов.
Мультипрограммирование на основе прерываний
Назначение и типы прерываний
Прерывания являются основной движущей силой любой операционной системы. Отключите систему прерываний — и «жизнь» в операционной системе немедленно остановится. Периодические прерывания от таймера вызывают смену процессов в мультипрограммной ОС, а прерывания от устройств ввода-вывода управляют потоками данных, которыми вычислительная система обменивается с внешним миром.
Как верно было замечено: «Прерывания названы так весьма удачно, поскольку они прерывают нормальную работу системы»1. Другими словами, система прерываний переводит процессор на выполнение потока команд, отличного от того, который выполнялся до сих пор, с последующим возвратом к исходному коду. Из сказанного можно сделать вывод о том, что механизм прерываний очень похож на механизм выполнения процедур. Это на самом деле так, хотя между этими механизмами имеется важное отличие. Переключение по прерыванию отличается от переключения, которое происходит по команде безусловного или условного перехода, предусмотренной программистом в потоке команд приложения. Переход по команде происходит в заранее определенных программистом точках программы в зависимости от исходных данных, обрабатываемых программой. Прерывание же происходит в произвольной точке потока команд программы, которую программист не может прогнозировать. Прерывание возникает либо в зависимости от внешних по отношению к процессу выполнения программы событий, либо при появлении непредвиденных аварийных ситуаций в процессе выполнения данной программы. Сходство же прерываний с процедурами состоит в том, что в обоих случаях выполняется некоторая подпрограмма, обрабатывающая специальную ситуацию, а затем продолжается выполнение основной ветви программы.
Системные вызовы. Моменты перепланировки
Моменты перепланировки
Лекция 5
Подведение итогов. Домашнее задание.
Для реализации алгоритма планирования ОС должна получать управление всякий раз, когда и системе происходит событие, требующее перераспределения процессорного времени. К таким событиям могут быть отнесены следующие:
1. Прерывание от таймера, сигнализирующее, что время, отведенное активной задаче на выполнение, закончилось. Планировщик переводит задачу в состояние готовности и выполняет перепланирование.
2. Активная задача выполнила системный вызов, связанный с запросом на ввод-вывод или на доступ к ресурсу, который в настоящий момент занят (например, файл данных). Планировщик переводит задачу в состояние ожидания и выполняет перепланирование.
3. Активная задача выполнила системный вызов, связанный с освобождением ресурса. Планировщик проверяет, не ожидает ли этот ресурс какая-либо задача. Если да, то эта задача переводится из состояния ожидания в состояние готовности. При этом, возможно, что задача, которая получила ресурс, имеет более высокий приоритет, чем текущая активная задача. После перепланирования более приоритетная задача получает доступ к процессору, вытесняя текущую задачу.
4. Внешнее (аппаратное) прерывание, которое сигнализирует о завершении периферийным устройством операции ввода-вывода, переводит соответствующую задачу в очередь готовых, и выполняется планирование.
5. Внутреннее прерывание сигнализирует об ошибке, которая произошла в результате выполнения активной задачи. Планировщик снимает задачу и выполняет перепланирование.
При возникновении каждого из этих событий планировщик выполняет просмотр очередей и решает вопрос о том, какая задача будет выполняться следующей. Помимо указанных существует и ряд других событий (часто связанных с системными вызовами), требующих перепланировки. Например, запросы приложений и пользователей на создание новой задачи или повышение приоритета уже существующей задачи создают новую ситуацию, которая требует пересмотра очередей и, возможно, переключения процессора.
В системах реального времени для отработки статического расписания планировщик активизируется по прерываниям от таймера. Кроме прерываний от таймера в системах реального времени перепланирование задач может происходить по прерываниям от внешних устройств — различного вида датчиков и исполнительных механизмов.
Реализация системных вызовов должна удовлетворять следующим требованиям:
— обеспечивать переключение в привилегированный режим;
— обладать высокой скоростью вызова процедур ОС;
— обеспечивать по возможности единообразное обращение к системным вызовам для всех аппаратных платформ, на которых работает ОС;
— допускать легкое расширение набора системных вызовов;
— обеспечивать контроль со стороны ОС за корректным использованием системных вызовов.

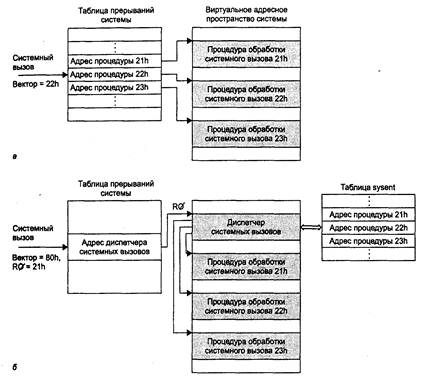

Первое требование для большинства аппаратных платформ может быть выполнено только с помощью механизма программных прерываний. Некоторые из этих требований взаимно противоречивы.
Для обеспечения высокой скорости было бы полезно использовать векторные свойства системы программных прерываний, имеющиеся во многих процессорах, то есть закрепить за каждым системным вызовом определенное значение вектора. Приложение при таком способе вызова непосредственно указывает в аргументе запроса значение вектора, после чего управление немедленно передается требуемой процедуре операционной системы (рисунок 5.1, а). Однако этот децентрализованный способ передачи управления привязан к особенностям аппаратной платформы, а также не позволяет операционной системе легко модифицировать набор системных вызовов и контролировать их использование. Например, в процессоре Pentium количество системных вызовов определяется количеством векторов прерываний, выделенных для этой цели из общего пула в 256 элементов (часть которых используется под аппаратные прерывания и обработку исключений). Добавление нового системного вызова требует от системного программиста поиска свободного элемента в таблице прерываний, которого к тому же на каком-то этапе развития ОС может и не оказаться.
В большинстве ОС системные вызовы обслуживаются по централизованной схеме, основанной на существовании диспетчера системных вызовов (рисунок 5.1, б). При любом системном вызове приложение выполняет программное прерывание с определенным и единственным номером вектора. Например, ОС Linux использует для системных вызовов команду INT 80h, а ОС Windows NT (при работе на платформе Pentium) — INT 2Eh. Перед выполнением программного прерывания приложение передает операционной системе номер системного вызова, который является индексом в таблице адресов процедур ОС, реализующих системные вызовы (таблица sysent на рисунке 5.1). Способ передачи номера системного вызова зависит от реализации, например номер можно поместить в определенный регистр общего назначения процессора или передать через стек. Также некоторым способом передаются аргументы системного вызова, они могут, как помещаться в регистры общего назначения, так и передаваться через стек или массив, находящийся в оперативной памяти.
Диспетчер системных вызовов представляет собой простую программу, которая сохраняет содержимое регистров процессора в системном стеке (поскольку в результате программного прерывания процессор переходит в привилегированный режим), проверяет, попадает ли запрошенный номер вызова в поддерживаемый ОС диапазон и передает управление процедуре ОС, адрес которой задан в таблице адресов системных вызовов.
Процедура реализации системного вызова извлекает из системного стека аргументы и выполняет заданное действие.
После завершения работы системного вызова управление возвращается диспетчеру, при этом он получает также код завершения этого вызова. Диспетчер восстанавливает регистры процессора, помещает в определенный регистр код возврата и выполняет инструкцию возврата из прерывания, которая восстанавливает непривилегированный режим работы процессора.

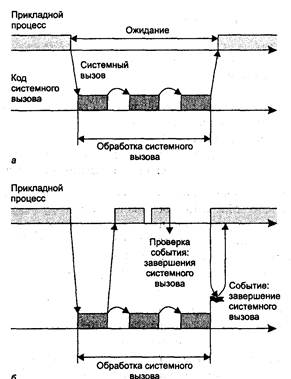

Асинхронный системный вызов не переводит процесс в режим ожидания и после выполнения некоторых начальных системных действий управление возвращается прикладному процессу (рисунок 5.2, б).
Большинство системных вызовов в операционных системах являются синхронными, что избавляет приложение от работы по выяснению момента появления результата вызова. Вместе с тем в новых версиях операционных систем количество асинхронных системных вызовов постепенно увеличивается, что позволяет разрабатывать сложные приложения. Асинхронные системные вызовы нужны в операционных системах на основе микроядерного подхода, где в пользовательском режиме работает часть ОС.
