Основные виды кабелей и разъемов, используемых при построении локальных сетей

Основные виды сетевых кабелей и разъемов, используемых при построении локальных сетей

За время развития локальных сетей появилось достаточно много видов кабелей, и все они – результат все более усложняющихся требований стандартов. Некоторые из них уже ушли в прошлое, а некоторые только начинают применяться, и благодаря им появилась возможность осуществить так необходимую нам высокую скорость передачи данных.

В сегодняшней статье я расскажу об основных видах кабелей и разъемов, которые получили распространение при построении проводных локальных сетей.

Коаксиальный кабель

Коаксиальный кабель – один из первых проводников, использовавшихся для создания сетей. Коаксиальный кабель состоит из центрального проводника, заключенного в толстую изоляцию, медной или алюминиевой оплетки и внешней изолирующей оболочки:Для работы с коаксиальным кабелем используется несколько разъемов разного типа:

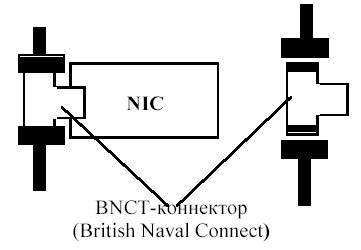

BNC-коннектор. Устанавливается на концах кабеля и служит для подключения к T-коннектору и баррел-коннектору.BNC T-коннектор. Представляет собой своего рода тройник, который используется для подключения компьютера к основной магистрали. Его конструкция содержит сразу три разъема, один из которых подключается к разъему на сетевой карте, а два других используются для соединения двух концов магистрали.

BNC баррел-коннектор. С его помощью можно соединить разорванные концы магистрали или доточить часть кабеля для увеличения радиуса сети и подключения дополнительных компьютеров и других сетевых устройств.BNC-терминатор. Представляет собой своего рода заглушку, которая блокирует дальнейшее распространение сигнала. Без него функционирование сети на основе коаксиального кабеля невозможно. Всего требуется два терминатора, один из которых должен быть обязательно заземлен.

Витая пара

Витая пара в настоящее время является наиболее распространенным кабелем для построения локальных сетей. Кабель состоит из попарно перевитых медных изолированных проводников. Типичный кабель несет в себе 8 проводников (4 пары), хотя выпускается и кабель с 4 проводниками (2 пары). Цвета внутренней изоляции проводников строго стандартны. Расстояние между устройствами, соединенными витой парой, не должно превышать 100 метров.

В зависимости от наличия защиты – электрически заземленной медной оплетки или алюминиевой фольги вокруг скрученных пар, существуют разновидности витой пары:

Unshielded twisted pair (UTP, незащищенная витая пара). Кроме проводников с собственной пластиковой защитой никаких дополнительных оплеток или проводов заземления не используется:

Foiled twisted pair (F/UTP, фольгированная витая пара). Все пары проводников этого кабеля имеют общий экран из фольги:

Shielded twisted pair (STP, защищенная витая пара). В кабеле этого типа каждая пара имеет свою собственную экранирующую оплетку, а также присутствует общий для всех сеточный экран:

Screened Foiled twisted pair (S/FTP, фольгированная экранированная витая пара). Каждая пара этого кабеля находится в собственной оплетке из фольги, и все пары помещены в медный экран:

Screened Foiled Unshielded twisted pair (SF/UTP, незащищенная экранированная витая пара). Характеризуется двойным экраном из медной оплетки и оплетки из фольги:

Существует несколько категорий кабелей типа витая пара, которые маркируются от CAT1 до CAT7. Чем категория выше, тем более качественный кабель и тем лучшие показатели он имеет. В локальных компьютерных сетях стандарта Ethernet используется витая пара пятой категории (CAT5) с полосой частот 100 МГц. При прокладке новых сетей желательно использовать усовершенствованный кабель CAT5e с полосой частот 125 МГц, который лучше пропускает высокочастотные сигналы.

Для работы с кабелем витая пара используется разъем типа 8P8C (8 Position 8 Contact), называемый RJ-45:

Оптоволоконный кабель

Оптоволоконный кабель – самая современная среда передачи данных. Он содержит несколько гибких стеклянных световодов, защищенных мощной пластиковой изоляцией. Скорость передачи данных по оптоволокну крайне высока, а кабель абсолютно не подвержен помехам. Расстояние между системами, соединенными оптоволокном, может достигать 100 километров.

Различают два основных типа оптоволоконного кабеля – одномодовый и многомодовый. Основные различия между этими типами связаны с разным режимам прохождения световых лучей в кабеле.

Для обжима оптоволоконного кабеля используется множество разъемов и коннекторов разной конструкции и надежности, среди которых наибольшую популярность получили SC, ST, FC, LC, MU, F-3000, E-2000, FJ и др:

Источник

Основные типы кабельных сред передачи данных

Однако постепенно в нашу жизнь входит беспроводная среда передачи данных. Для беспроводной передачи данных используют: инфракрасное и лазерное излучение, радиопередачу и телефонию. Эти способы передачи данных в компьютерных сетях, как локальных, так и глобальных, привлекательны тем, что: гарантируют определенный уровень мобильности; позволяют снять ограничение на длину сети, а использование радиоволн и спутниковой связи делают доступ к сети фактически неограниченным.

1.5.1 Коаксиальный кабель

До недавнего времени самой распространенной средой передачи данных был коаксиальный кабель: относительно недорогой, легкий и гибкий, безопасный и простой в установке. На рисунке 18 приведена конструкция коаксиального кабеля.

Электрические сигналы, кодирующие данные, передаются по жиле. Она изоляцией отделяется от металлической оплетки, которая играет роль заземления и защищает передаваемые по жиле сигналы от:

— внешних электромагнитных шумов (атмосферных, промышленных);

Используют толстый и тонкий коаксиальный кабель. Их характеристики представлены в таблице 3.

Различают обычные и пленумные коаксиальные кабели. Последние обладают повышенными механическими и противопожарными характеристиками и допускают прокладку под полом, между фальшпотолком и перекрытием. При выборе для ЛВС данного типа кабеля следует принимать во внимание, что:

1) это среда для передачи речи, видео и двоичных данных;

2) позволяет передавать данные на большие расстояния;

3) это хорошо знакомая технология, предлагающая достаточный уровень защиты данных.

Нам важно ваше мнение! Был ли полезен опубликованный материал? Да | Нет

Источник

Виды сетевых кабелей локальных сетей

Вступление

Проводные локальные сети (LAN, ЛВС), крупные компьютерные сети CAN (между зданиями), MAN (в городской среде), WAN (глобальная компьютерная сеть) пока не могут обойтись без кабельного соединения, то есть без специальных сетевых кабелей локальных сетей.

Принцип построения LAN сети в оборудовании каждого рабочего места телекоммуникационным разъемом, который соединяется специальным сетевым кабелем с этажным распределительным пунктом. Расстояние от каждого компьютера до телекоммуникационного разъема не более десяти метров. Расстояния от разъема до распределительного пункта не более 90 метров.

Все телекоммуникационное оборудование монтируется в специальные шкафы, называемыми телекоммуникационные шкафы. Они могут быть настенными или напольными. Кстати, приобрести шкаф телекоммуникационные от производителя вы можете в компании ООО «ВИОНЕТ».

О проводных и беспроводных технологиях

Современные производители компьютерной техники и периферии к ней, а также мобильных телефонов постепенно заменяют кабельную передачу данных и электроэнергии на беспроводную.

Яркими примерами такой тенденции могут служить беспроводные наушники и зарядные устройства. Получили широкое распространение беспроводные протоколы передачи данных wi-fi и bluetooth.

Вполне возможно, что вскоре наступит такой момент времени, когда компьютеры и другие электронные устройства, находящиеся на большом расстоянии друг от друга, будут связываться между собой с помощью беспроводных протоколов передачи данных.

Однако сейчас, для локальной компьютерной сети и периферийных устройств к компьютерам, используют обычные кабели. Ниже мы расскажем вам об их видах и особенностях.

Для соединения между собой компьютеров в локальной сети или для их соединения с глобальной сетью, применяют сетевой кабель.

Основные типы кабелей для сетевого соединения компьютеров

Широкое распространение получили следующие виды сетевых кабелей:

Коаксиальный сетевой кабель

К наиболее старому по времени выпуска, среди всех видов сетевых кабелей относится коаксиальный кабель. В нынешнее время его довольно редко используют, однако бывают такие ситуации, когда он просто необходим.

Конструктивно такой тип кабеля представляет собой проводник из металла имеющий изоляцию и оплетку, выполненную из меди или алюминия. В качестве соединительных точек сетевого кабеля используют специальные гнёзда типа BNC и BNC-T.

К главному недостатку данного кабеля относится его низкая устойчивость к влиянию электромагнитного поля. Те времена, когда посредством коаксиального кабеля соединяли вычислительные машины между собой, ушли давно в историю.

Однако сейчас такой кабель используют при подключении спутниковых тарелок. Помимо этого, коаксиальный кабель обладает отличными характеристиками скорости, во — время одновременной передачи аналогового и цифрового сигнала. В связи с этим, его часто используют в кабельном телевидении.

Кабель из витой пары

Следующим в эволюции сетевых кабелей для подключения компьютеров стал кабель, состоящий из витой пары. Почему данный вид кабеля стали так называть? Дело в том, что этот кабель состоит из медных проводников с изоляцией, которые переплетены между собой попарно.

Стандартным считается такой кабель, у которого присутствуют четыре пары жил, то есть всего восемь проводов. Тем не менее на рынке можно встретить кабель с двумя витыми парами, в котором присутствует четыре медных проводника.

Цветовая маркировка изоляции производится в соответствии с регламентом. Для защиты витой пары производители могут использовать медную оплетку или алюминиевую фольгу.

В зависимости от используемой защиты, витая пара кабеля может быть следующих типов:

Кабель из витой пары, у которого нет защиты по стоимости дешевле, чем защищённые кабели. Применение кабеля с витой парой, обладающего всеми степенями защиты имеет смысл, при качественной передаче данных на большие расстояния.

Кроме вышеперечисленной маркировки, кабели из витой пары маркируются от CAT1 до CAT7. Чем больше числовой показатель этой маркировки, тем предпочтителен выбор кабеля. Для создания компьютерной локальной сети вполне подойдет кабель с маркировкой CAT5. Однако специалисты рекомендуют применять кабель CAT5e, так как по сравнению с CAT5 он имеет лучшую пропускную способность высокочастотных сигналов.

С помощью кабеля из витой пары соединяются компьютеры и другие электронные устройства на расстоянии не более чем 100 метров, от каждого из устройств.

Оптоволоконный сетевой кабель

Кабель из оптоволокна относится к самому современному виду кабеля, с помощью которого строят компьютерные сети. Главными достоинствами этого кабеля, является неограниченная скорость передачи информации и высокая степень защиты от внешних факторов.

С помощью этого кабеля можно построить сеть, которая будет передавать данные на расстояние до 100 км. Цена кабеля из оптоволокна невысокая. Однако используемые для него коннекторы и другое оборудование стоят достаточно дорого. Кроме этого, при работе с таким оборудованием нужно иметь специальные знания и навыки.

Тем людям, которые только начинает изучать теоретическую часть построения компьютерных сетей и применять эти знания на практике нужно обратить внимание, что периферийные устройства подключаются к компьютеру посредством совершенно других кабелей.

USB кабель используют для подключения мобильных телефонов, принтеров, сканеров и других электронных устройств. С помощью такого кабеля можно обеспечить зарядку некоторых моделей мобильных телефонов и цифровых аудио видео плееров, у которых потерялось зарядное устройство.

Кабели типа HDMI/VGA/DVI используют для соединения компьютерной видеокарты с монитором или телевизором.

Заключение

При построении компьютерной сети необходимо руководствоваться целесообразностью применение того или иного вида кабеля. Для небольшого офиса или домашнего соединения компьютеров, оптимально подойдёт кабель из витой пары. Для банковской и военной сферы оправдано использование кабелей в компьютерной сети из оптоволокна.

Источник

Какие типы кабельных сред могут использоваться для передачи данных в лвс

1) проводные сети, то есть сети, каналы связи которых построены с использованием медных или оптических кабелей;

2) беспроводные сети, то есть сети, в которых для связи используются беспроводные каналы связи, например, радио, СВЧ, инфракрасные или лазерные каналы.

Кабельные среды передачи данных

Кабельные среды передачи данных обеспечивают передачу сигнала по строго определенному пути. Наиболее широко используемые в настоящее время кабельные среды передачи данных представлены кабелями следующих типов: витая пара, коаксиальный кабель и оптический кабель.

Витая пара. Этот кабель состоит из двух или более медных проводников, защищенных пластиковой изоляцией и свитых между собой (рис. 7). Свитые проводники снаружи защищаются еще одним слоем изоляции. Свивание проводников уменьшает искажение полезного сигнала, связанное с передачей электрического тока по проводнику. С точки зрения физики процесс такого искажения называется интерференцией сигналов.

Изображение 1. Разъем для соединения кабелей: витая пара.

Коаксиальный кабель. Этот кабель представляет собой медный проводник, по которому передается полезный сигнал. Проводник окружен изоляцией, поверх которой укладывается медная фольга или сетка, представляющая собой экран, защищающий центральный сигнальный провод от внешних электромагнитных помех. Благодаря использованию такой конструкции экран обеспечивает высокую степень защиты полезного сигнала от внешних помех, что позволяет без существенных потерь осуществлять передачу сигнала на достаточно большие расстояния. Существующие коаксиальные кабели подразделяют на два типа: тонкий и толстый.

Тонкий коаксиальный кабель внешне очень похож на современные кабели, используемые для подключения телевизионных антенн. Такой кабель не настолько гибок и удобен при монтаже, как неэкранированная витая пара, но тоже достаточно часто используется для построения локальных сетей. Разъемы, используемые для подключения тонкого коаксиального кабеля, называются ВМС-разъемами.

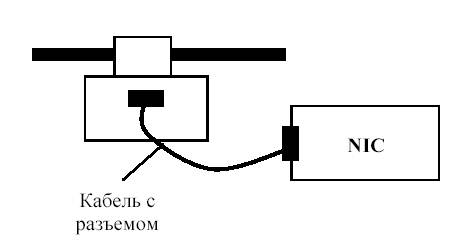

Толстый коаксиальный кабель очень похож на тонкий, но только он большего диаметра. Увеличение диаметра кабеля позволяет обеспечить его большую помехоустойчивость и соответственно гарантирует возможность передачи полезного сигнала на большие расстояния, чем тонкий коаксиальный кабель. Из-за более сложного процесса монтажа толстого кабеля (плохо гнется и требует специализированных разъемов) он распространен гораздо меньше.

Оптический кабель. Он используется для передачи сигнала в виде световых импульсов. Оптический кабель обеспечивает очень низкие потери полезного сигнала и за счет этого позволяет передавать данные на очень большие расстояния (в настоящее время до нескольких десятков километров). В дополнение к этому благодаря использованию света в качестве сигнала обеспечивается полная защищенность от внешних электромагнитных помех. На рис. 8 представлена конструкция оптического кабеля ОК-М.

В качестве проводника в таких кабелях используется стеклянное или пластиковое волокно, защищенное снаружи изоляцией для обеспечения физической сохранности. Оптическое волокно является относительно дорогой средой передачи (по сравнению с витой парой и коаксиальным кабелем), но в настоящее время активно используется для построения высокоскоростных и протяженных линий связи.

Беспроводные среды передачи данных

Источник

Как выбрать оптимальную среду передачи данных для локальной сети (ЛВС)?

Вдумайтесь: оптическое волокно, витая пара, беспроводные решения, коаксиальные кабели (да-да, они снова вернулись!) – ни одна из этих технологий передачи данных в ЛВС не смогла сегодня вытеснить все остальные. Как бы производители не старались, в каждой очередной прорывной технологии, которая должна была бы «похоронить» все предыдущие, всегда обнаруживалась масса подводных камней и нюансов, которые не давали ей стать единоличным лидером.

В этой статье мы детально сравним все эти технологии по самым важным параметрам и расскажем, в каких случаях, какую из них выгоднее использовать!

В локальных сетях вместе с медной средой используется волоконная оптика, это решение для магистралей стало типовым. В 90-е годы некоторые специалисты давали прогноз, что оптика вытеснит из использования другие среды передачи, но он не сбылся до сих пор. И вряд ли сбудется – медь обладает определенными преимуществами. За прошедшее время коаксиальные системы сменились на витую пару, широко распространились беспроводные технологии, но медная среда передачи из использования не вышла. В последние годы получили новое развитие даже коаксиальные решения, хотя казалось, что витая пара их вытеснила бесповоротно. Любая среда передачи имеет свои плюсы и минусы, вопрос в том, как ее грамотно использовать и сочетать с другими.

Итак, в локальных сетях сегодня можно выделить четыре основных среды передачи: витая пара, волоконная оптика, коаксиал и беспроводная среда. Рассмотрим их подробнее.

СОДЕРЖАНИЕ

Среды передачи данных ЛВС

Параметры сред передачи данных ЛВС

ВЫВОДЫ

Материал подготовлен
техническими специалистами компании “СвязКомплект”.
